Что такое короткое замыкание по-простому

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

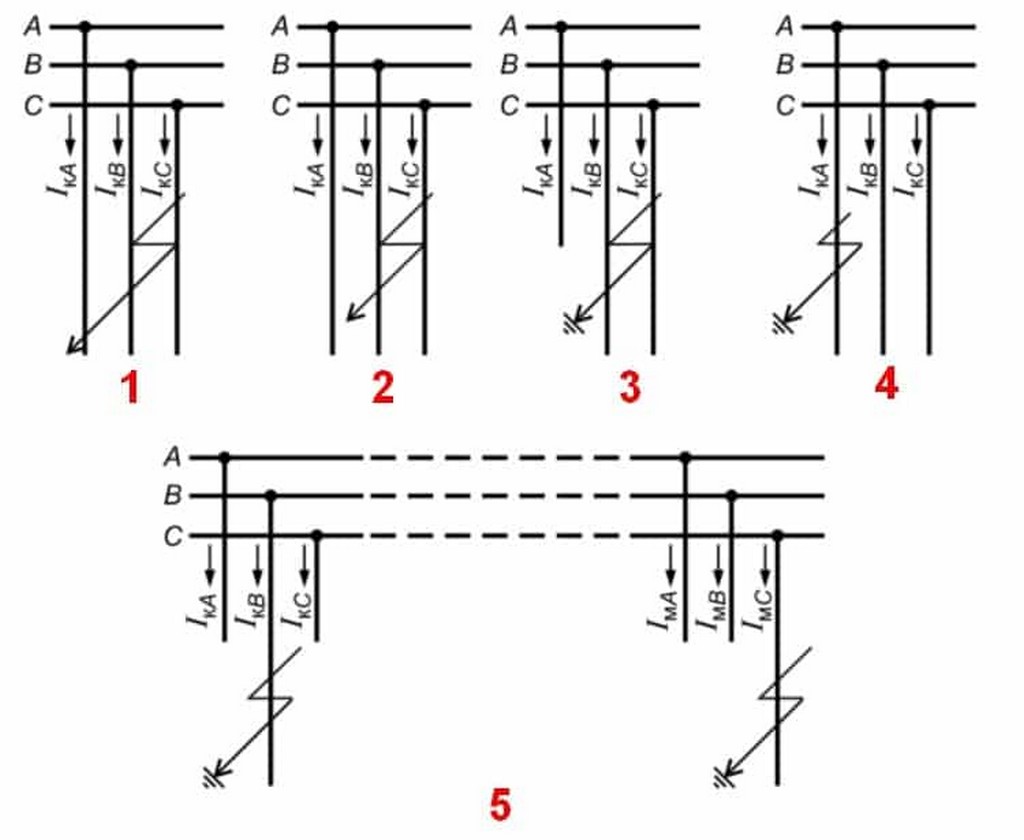

Различные виды КЗ

Обозначения с кратким описанием:

1. 3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания.

Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.

1. 2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
2. 2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
3. 1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
4. Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗ	Процентное соотношение к общему числу (%)
К(З)	5,0
K(2)	10,0
K(1)	65,0
K(1,1) и K(1+1)	20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

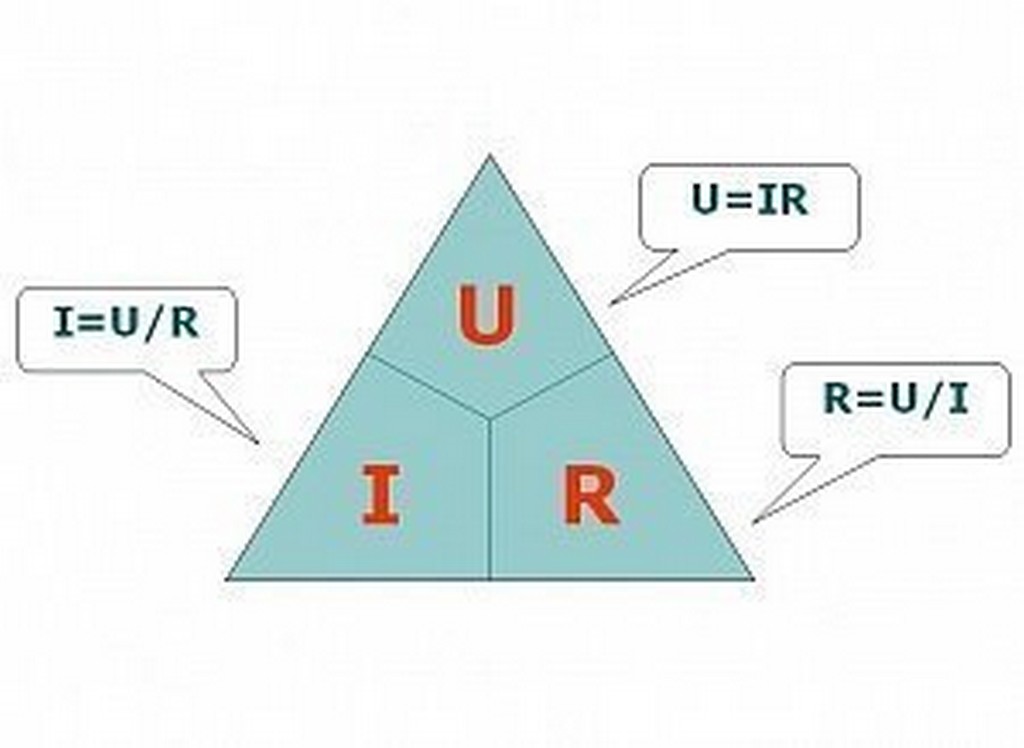

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

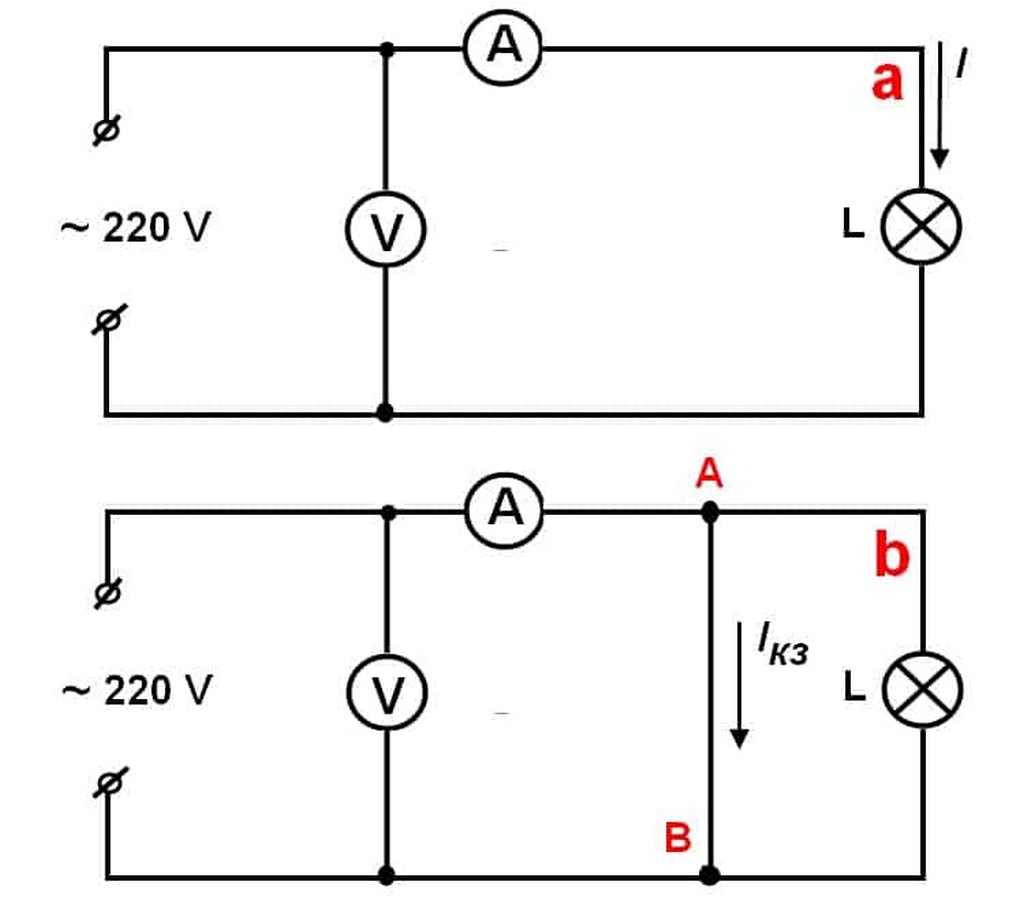

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

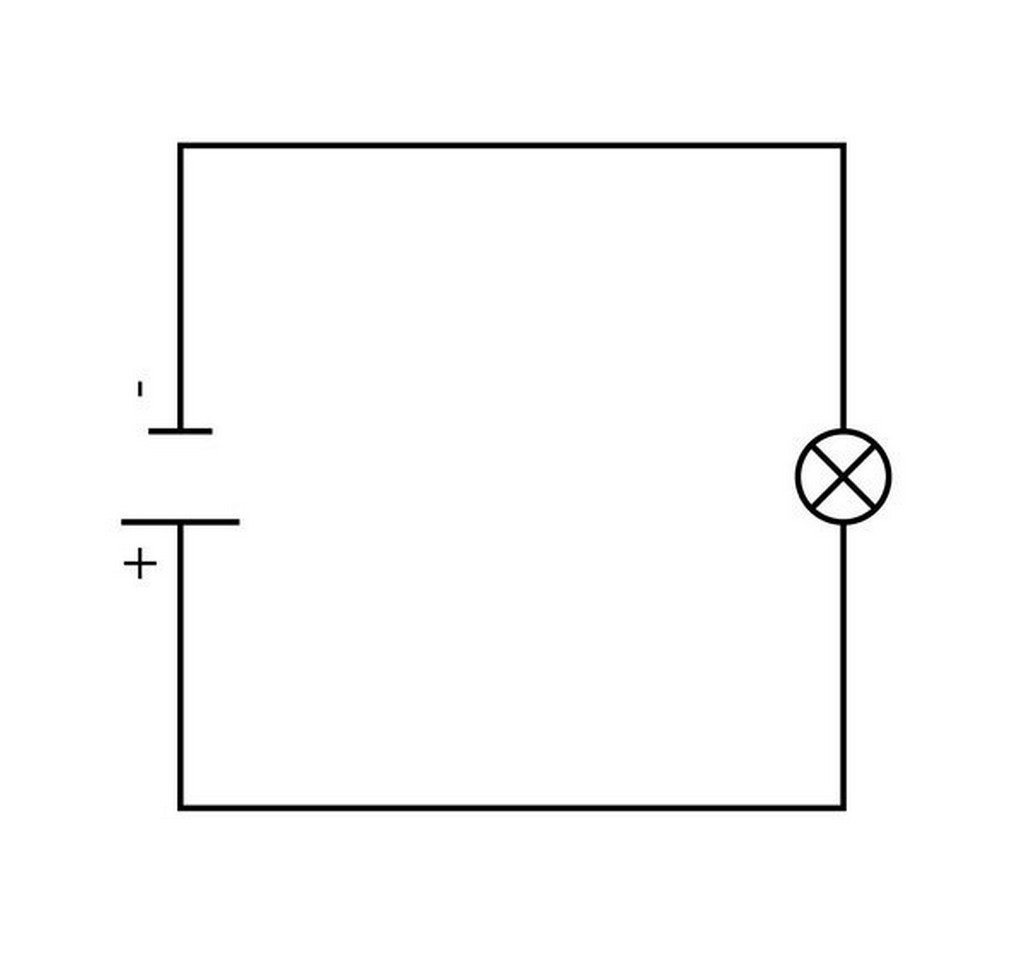

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

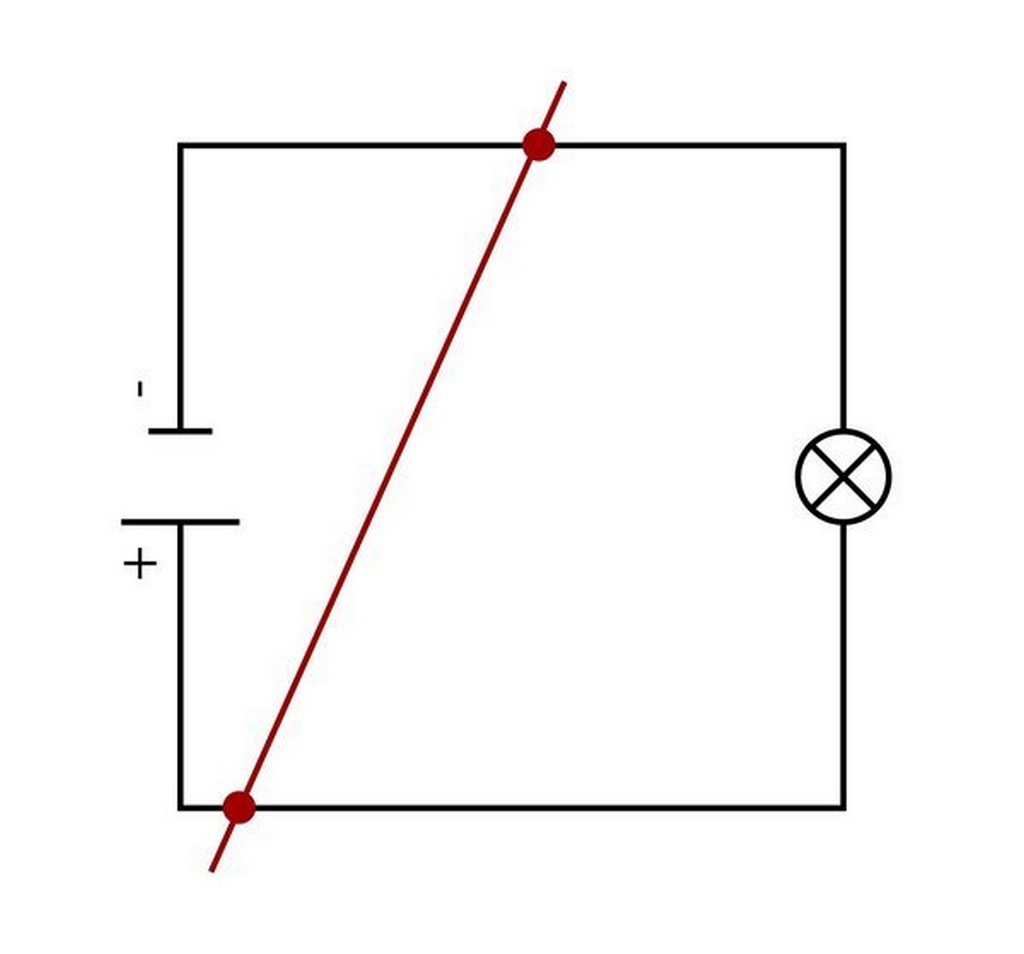

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

Схемы кз

Короткие замыкания в быту:

• однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
• двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
• трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

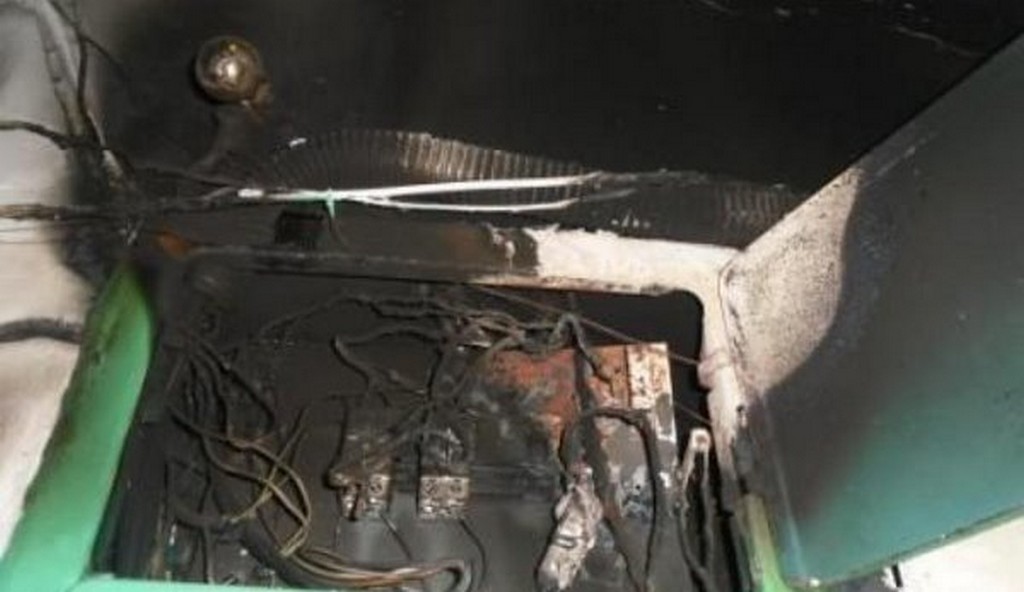

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
• Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Причины возникновения короткого замыкания

Логическая защита шин

Несмотря на то, что этот нежелательный аварийный процесс считается случайным, на его создание могут влиять следующие причины, связанные с некачественным монтажом или неправильной эксплуатацией электрического оборудования (цепей). Вот основные причины появления короткого замыкания:

1. Снижение качества изоляции токоведущих проводников. Это одна из самых распространенных причин перехода сети в режим КЗ, который возникает вследствие пересыхания, механического повреждения или разрушения изоляции между проводниками с разным потенциалом. Чаще всего все перечисленные причины снижения сопротивления изоляции и её разрушения связаны с воздействием на неё вредных факторов, на которые она не рассчитана. Например, при длительном воздействии солнечных лучей на изоляцию, которая боится ультрафиолетового излучения, происходят пересыхание, потрескивание и, как следствие, короткое замыкание.

Нужно отметить! У любой изоляции есть свой срок использования, старение её приводит к аварийным режимам.

1. Изменение физических параметров электрической сети, например, перенапряжение. Такое явление возможно во время грозы, а именно попадания молнии в проводник с током.
2. Неправильная коммутация, ошибки монтажа или укладки кабеля, с несоответствием техническим условиям, заявленным заводом производителем.

Любой электромонтажник или электромонтер не застрахован от ошибочных, неправильных действий при монтаже электропроводки или при выполнении оперативных переключений. В низковольтных цепях такие ошибки менее опасны, чем в высоковольтных цепях с мощными источниками энергии, например, на высоковольтных силовых подстанциях электроснабжения. Даже с современными элементами и устройствами защиты от превышения нагрузок процесс КЗ в силовых высоковольтных цепях опасен не только для оборудования, но и для обслуживающего персонала, из-за появления мощной электрической дуги.

1. Длительная эксплуатация электрического оборудования и линий в режиме перегрузок или в условиях с завышенными температурами окружающей среды. Это приводит к перегреву изоляции между обмотками электрооборудования, значит, происходит снижение сопротивления изоляции, которое в какой-то момент достигает критического значения.

Выполнение монтажа качественными материалами, правильная организация работ в электроустановках, а также своевременное обслуживание, с заменой повреждённых участков линии, снизят риск появления короткого замыкания.

Польза короткого замыкания

На основе короткого замыкания зародилась дуговая сварка, которая используется на производстве. Точка контакта стержня и металлическая поверхность нагревается до температуры плавления, металлическая конструкция соединяется в единое целое. Например, современные кузова автомобилей скреплены именно посредством короткого замыкания – дуговой сварки.

Как мы увидели, короткое замыкание может приносить разрушения, если сила тока используется не по назначению. Если правильно управлять энергией, можно достичь отличных технических достижений.

Рассмотрим особый случай параллельного соединения проводников — так называемое короткое замыкание.

Им называется параллельное включение в цепь проводника с очень маленьким сопротивлением. Рассмотрим пример. Пусть лампы и выключатель соединены так, как показано на схемах

Обратите внимание, что выключатель и вторая лампа соединены параллельно, кроме того, замкнутый выключатель на правой схеме — проводник с очень маленьким сопротивлением. Следовательно, согласно определению,на правой схеме существует короткое замыкание лампы

Пусть, например, напряжение источника тока подобрано так, что при разомкнутом выключателе обе лампы светятся не очень ярко — в полнакала (поэтому на первой схеме они наполовину закрашены). Если же выключатель замкнуть, то левая лампа будет гореть ярко, а правая лампа вообще погаснет. Таким образом, увеличение яркости левой лампы указывает нам, что при существовании в цепи короткого замыкания сила тока резко возрастает.

Согласно закону Джоуля-Ленца, возрастание силы тока может привести к перегреванию проводов и возникновению пожара. Объясним, почему левая лампа загорается ярче. Вспомним, что при параллельном соединении проводников их общее сопротивление становится меньше меньшего из них, то есть даже меньше, чем сопротивление выключателя (у которого оно и так почти равно нулю). Согласно закону Ома, уменьшение сопротивления приводит к возрастанию силы тока. А возрастание тока, согласно закону Джоуля-Ленца, приводит к более сильному накалу спирали левой лампы. Объясним теперь, почему гаснет правая лампа. Поскольку при параллельном соединении проводников напряжение на каждом из них одинаково, то напряжения на правой лампе и на выключателе одинаковы. По закону Ома U=I·R. Как мы выяснили в предыдущем абзаце, сопротивление этого соединения почти равно нулю, то есть R»0. Подставляя ноль в формулу, получим: U=I·0=0. То есть, напряжение на выключателе и лампе равно нулю (точнее, очень маленькое). Такого напряжения явно недостаточно, чтобы поддерживать свечение лампы, поэтому она гаснет.

Для защиты электроприборов от короткого замыкания применяют предохранители.

Их назначение — отключать электроэнергию в случае, если ток возрастает больше допустимой величины. На рисунке справа вы видитеавтоматический предохранитель с винтовым цоколем как у лампы. Такие предохранители (в просторечии «пробки») вворачивают в специальные патроны, которые укрепляют на стене. Существуют такжеплавкие предохранители. В них основной деталью является тонкая (диаметром около 0,1 мм) проволочка из олова или свинца (см. рисунок ниже). В случае сильного возрастания тока она практически мгновенно плавится, и цепь размыкается, прерывая ток. В отличие от «многоразовых» автоматических предохранителей, плавкие предохранители являются одноразовыми электроприборами.

Если предположить, что провода, подводящие ток к квартирной проводке, сделаны из алюминия и имеют диаметр 1 мм, то площадь сечения свинцовой проволочки окажется в 100 раз меньше. Кроме того, заглянув в таблицу, мы увидим, что удельное сопротивление свинца примерно в 10 раз больше, чем у алюминия. Следовательно, сопротивление проволочки примерно в 1000 раз больше сопротивления алюминиевого провода такой же длины. Поскольку провод и предохранитель (то есть проволочка внутри него) соединены последовательно, то сила тока в них одинакова. Так как по закону Джоуля-Ленца Q=I2Rt, следовательно, количество теплоты, выделяющееся в проволочке, в каждый момент времени в 1000 раз больше, чем в проводе. Именно поэтому проволочка плавится, а электропроводка остаётся в сохранности. В настоящее время плавкие предохранители практически не применяются в технике, уступив место автоматическим.

Профилактика КЗ

Выполнить профилактические действия безопаснее, надежнее и дешевле, чем восстанавливать проводку после КЗ. Периодически нужно проверять розетки. Если они начинают искрить, нужно их ремонтировать или менять.

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя. Также при соединении надо правильно выбрать способ создания контакта и приобрести заранее необходимое оборудование. Нельзя соединять провода методом скрутки.

Если надо сверлить стену, следует проверить место самодельным металлоискателем или изучить схему электропроводки. Таким образом можно обнаружить кабель скрытой проводки, который мастер мог бы случайно повредить.

Междуфазное короткое замыкание — Большая Энциклопедия Нефти и Газа, статья, страница 1

Междуфазные короткие замыкания — двухфазные и трехфазные — возникают как в сетях с заземленной, так и в сетях с изолированной нейтралью. Однофазные короткие замыкания могут происходить только в сетях с заземленной нейтралью.  

Междуфазные короткие замыкания; двухфазные и трехфазные возникают как в сетях с заземленной, так и в сетях с изолированной нейтралью. Однофазные короткие замыкания могут происходить только в сетях с заземленной нейтралью.  

Междуфазные короткие замыкания сопровождаются повреждением обмотки, а иногда и разрушением стали магнитопровода статора.  

Междуфазные короткие замыкания вызывают значительные разрушения и сопровождаются понижением напряжения в питающей сети, нарушая нормальную работу остальных потребителей. Поэтому зашита электродвигателей от междуфазных повреждений является обязательной.  

Произошло междуфазное короткое замыкание, вызванное теми же причинами, что и пробой изоляции ( см. § 51 — 1), и протекающее весьма бурно.  

https://www.youtube.com/watch?v=HFhNHFDz2cc

Если от междуфазных коротких замыканий применяются токовые защиты, то расчет их токов срабатывания может быть произведен двумя способами.  

Полукомплект от междуфазных коротких замыканий может действовать и при коротких замыканиях с землей, однако применение специального полукомплекта позволяет повысить чувствительность защиты для этого вида повреждений и обеспечить более четкую работу органов мощности по сравнению с соответствующими органами полукомплекта от междуфазных коротких замыканий.  

Определение мест междуфазных коротких замыканий в сетях 6 — 35 кв является не менее актуальной задачей. Однако отыскание таких повреждений с помощью стационарных устройств, установленных на питающей подстанции, затруднено из-за специфической древовидной структуры этих сетей.  

Значительно реже возникают междуфазные короткие замыкания в обмотках. Для групп однофазных трансформаторов они вообще исключены. Защита от коротких замыканий выполняется с действием на отключение поврежденного трансформатора. Для ограничения размеров разрушений целесообразно выполнять ее работающей без замедления.  

Наиболее часто происходят междуфазные короткие замыкания и замыкания на землю.  

Токовая отсечка от междуфазных коротких замыканий выполнена с помощью одного реле тока типа ЭТ-521, включенного на разность токов двух фаз.  

ЧИТАТЬ ДАЛЕЕ: Устройство кухонного смесителя виды и конструктивные отличия

Токовая отсечка от междуфазных коротких замыканий и максимальная токовая защита от сверхтоков, вызванных перегрузкой, которую нельзя устранить без остановки механизма ( например, завал шахтной мельницы углем), выполнены с помощью одного реле типа РТ-82, включенного на разность токов двух фаз. Защиты действуют на отключение электродвигателя.  

Страницы:      1    2    3    4

Как предотвратить КЗ, защита от него

Так как КЗ – это аварийный режим, то существуют способы защиты от этого опасного процесса и его предотвращения:

• Быстродействующая электромагнитная или электронная защита от мгновенного увеличения тока в нагрузке или линии, которая максимально быстро отключит аварийный участок цепи от напряжения. Для этого используются автоматические выключатели, предохранители, дифференциальные автоматы. В домашних условиях для защиты от КЗ достаточно установить на группу приборов правильно рассчитанный автоматический выключатель (АВ).
• Для высоковольтных линий и силовых цепей подстанций используются масляные (вакуумные и другие) аппараты коммутации с настроенной и проверенной защитой от резкого увеличения тока на отходящих линиях.

Способ предотвращения короткого замыкания в тот момент, когда этот процесс уже произошел, простой: он заключается в немедленном автоматическом отключении участка цепи от напряжения. В принципе, любой автоматический выключатель имеет внутри конструкции электромагнитный разцепитель, который при превышении номинального тока разрывает цепь нагрузки достаточно эффективно и быстро.

Важно! Защита от КЗ должна быть надёжной и быстродействующей, это два основных правила безопасной эксплуатации электрических цепей

Какими бывают защитные устройства

Классификация устройств, которые делают безопасными электрические сети, довольно сложна. По той причине, что одно и то же устройство применяется в различных областях и с разными целями. А алгоритм их работы нередко состоит из нескольких этапов, каждый из которых может быть использован для защиты как единственный метод. Основными критериями классификации являются:

• По сфере применения – для защиты людей или технических устройств.
• По способу реакции – пассивные и активные.

В подавляющем большинстве случаев принцип их работы основан на физическом проявлении действия электрического тока – нагреве или притягивании металлических деталей в поле действия магнитного поля, им порожденного.

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.

Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Причины короткого замыкания

Чаще всего такая авария случается зимой. При наступлении холодов все включают электроконвекторы, электронагреватели, «дуйчики» и прочее. В сети поднимается нагрузка и нагревается провод. В старых проводках из-за этого часто ослабевают контакты, греется и может даже оплавиться изоляция. В результате возникает КЗ.

В других случаях к замыканию приводят банальные повреждения кабеля. Со временем ухудшается прочность изоляции, защищающей проводник, теряются ее свойства. В итоге, она может осыпаться или пробиться напряжением с фазного провода. Далее фаза и нейтраль спаиваются, от чего и возникает авария.

Также изоляция может повредиться механически. Например, если передавить кабель стулом или зацепить электрокосой. Вскрывается внешняя оболочка и оголенная часть фазы соприкасается с нейтралью. Иногда аварии случаются во время ремонта. Например, если кто-то сверлит стену или забивает гвоздь и случайно попадает в провод.

Повредить проложенный в стене кабель могут не только люди, но и грызуны. Особенно, если это частный дом или какое-либо подсобное помещение. Мыши и крысы с легкостью выедают дыры в деревянных досках, потому полиэтиленовая или ПВХ изоляция им вообще не преграда. При прорезании оболочки, оголенные проводники могут соприкоснуться, не без помощи того же грызуна.

Иногда урон проводке наносят и домашние питомцы. Например, коты и собаки часто играют с проводами и могут прокусить изоляцию. В результате сомкнутся контакты, и пострадает, не только животное, но и квартира.

Неправильно выбранный уровень пылевлагозащиты также может стать причиной КЗ. Например, если в ванной поставить розетку с низким показателем IP (незащищенную от влаги), в ней со временем будет скапливаться конденсат, а как известно вода — прекрасный проводник. Замкнутся контакты, и резко начнет повышаться температура. В итоге возникнет оплавление и деформация, вследствие чего оголившаяся «фаза» может соприкоснуться с «нулем».

Иногда сырость скапливается под обивкой и облицовкой. От этого на кабеле появляется плесень. Со временем повреждается оболочка, и влага проникает внутрь. Влага соединяет контакты и «мокрое место» начинает коротить и искриться. От этого происходит нагревание, и оболочка уже начинает плавиться. Как только соприкасаются контакты, проводка горит по всей длине.

Тем не менее часто короткое замыкание возникает и от банального нарушения техники безопасности. Например, раскололась или выпала розетка, а Вы продолжаете ею пользоваться. При нагрузке в поврежденной розетке ослабевают контакты, и в один момент фаза «отвалится» и соприкоснется с нулем.

Наверное, каждый в своей жизни видел ситуацию, когда в одну розетку натыкана куча тройников и электроприборов. От этого увеличивается нагрузка, розетка греется и уменьшается прочность контактов. Под весом переходников розетка может «с мясом» вырваться со стены. В результате повреждения «фаза» соприкоснется с «нулем» и возникнет КЗ.

Иногда КЗ случается и не по вине пользователей. Например, если рядом с квартирой находится стройка, и при включении мощного строительного оборудования возникают скачки напряжения. Резкое падение ниже 200В в однофазной сети выводит из строя чувствительное электрооборудование, особенно электронику. При поломке контакт противоположных полюсов может случиться внутри корпуса или на плате, из-за чего начнет гореть вся проводка.

Как говорится, «лучшая защита — это нападение», а лучший способ защититься от короткого замыкания — найти и устранить потенциальные его причины.

Последствия короткого замыкания [ править | править код ]

При коротком замыкании резко и многократно возрастает сила тока, протекающего в цепи, что, согласно закону Джоуля — Ленца приводит к значительному тепловыделению, и, как следствие, возможно расплавление электрических проводов, с последующим возникновением возгорания и распространением пожара.

Короткое замыкание в одном из элементов энергетической системы способно нарушить её функционирование в целом — у других потребителей может снизиться питающее напряжение, что может привести к повреждению устройства; в трёхфазных сетях при коротких замыканиях возникает асимметрия напряжений, нарушающая нормальное электроснабжение. В больших энергосетях короткое замыкание может вызывать тяжёлые системные аварии.

Для защиты от короткого замыкания принимают специальные меры:

1. Ограничивающие ток от короткого замыкания:
2. устанавливают токоограничивающие электрические реакторы;
3. применяют распараллеливание электрических цепей, то есть отключение секционных и шиносоединительных выключателей;
4. используют понижающие трансформаторы с расщеплённой обмоткой низкого напряжения;
5. используют отключающее оборудование — быстродействующие коммутационные аппараты с функцией ограничения тока короткого замыкания — плавкие предохранители и автоматические выключатели ;
6. Применяют устройства релейной защиты для отключения повреждённых участков цепи

О таком нештатном режиме работы электрической цепи как короткое замыкание слышали практически все. Описание физики этого процесса входит в школьную программу 8-го класса. Предлагаем вспомнить, что представляет собой данное явление, какую опасность представляют токи КЗ и их вероятные причины возникновения. В статье мы рассмотрим виды короткого замыкания, а также способы защиты, позволяющие минимизировать негативные последствия.
