Принцип действия фотореле для уличного освещения: особенности работы датчика света, преимущества и недостатки, возможные схемы подключения

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

  • Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
  • Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название Ток коммутации, А Рабочее напряжение в сети, В Степень защиты, IP Производитель Цена, руб.
ФР-6 10 240 54 Украина 150
PS-1 6 220 44 Узбекистан 200
HOROZ HL 472 25 230 44 Турция 210
FERON SEN 27 25 220 54 Китай 250
ФР-601 5 230 44 Россия 420
SOU-1 16 230 56 Чехия 650
Люкс-2 8 230 44 Россия 800
Luna 126 Star Theben 16 230 55 Германия 2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры ФР-600 ФР-601 ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт 1300 1100 2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт 780 600 1500
Мощность во включённом состоянии, Вт 0,45–6,6 0,45–6,6 0,45–6,6
Максимальный ток нагрузки, А 3–6 10 20
Рабочий уровень освещённости, Лк 5–15 (без регулировки) 5–50 5–50
Период отсрочки, с 16 16
Уровень защиты по ГОСТ 14254 IP44 IP44 IP44
Степень защиты от поражения током II II
Диапазон рабочих температур, оС -25 … +40 -25 … +40 -25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Принцип работы фотодиодов

Основа действия фотодиодных элементов – внутренний фотоэффект. Он заключается в возникновении в полупроводнике под воздействием светового потока неравновесных электронов и дырок (т.е. атомов с пространством для электронов), которые формируют фотоэлектродвижущую силу.

  • При попадании света на p-n переход происходит поглощение световых квантов с образованием фотоносителей
  • Фотоносители, находящиеся в области n, подходят к границе, на которой они разделяются под влиянием электрополя
  • Дырки перемещаются в зону p, а электроны собираются в зоне n или около границы
  • Дырки заряжают p-область положительно, а электроны – n-зону отрицательно. Образуется разность потенциалов
  • Чем выше освещенность, тем больше обратный ток

Если полупроводник находится в темноте, то его свойства аналогичны обычному диоду. При прозванивании тестером в отсутствии освещения результаты будут аналогичны тестированию обычного диода. В прямом направлении будет присутствовать маленькое сопротивление, в обратном – стрелка останется на нуле.

Принцип работы

Датчик работает через специальный фотоэлемент. Он может быть различного вида:

  • фоторезистор;
  • фототранзистор;
  • фототиристор;
  • фотосимистор;
  • фотодиод.

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет:

  • резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение;
  • транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.
  • тиристорный тип — при облучении светом начинает взаимодействовать с постоянным током;
  • симисторный тип — включает/выключает свет взаимодействуя с положительной или отрицательной составляющей гармоники. Такой фотоэлемент подает сигнал на схему датчика;
  • диодный тип — в ходе облучения световым потоком он выбрасывает специальный импульс, который будет прямо пропорционален интенсивности освещения.

Этой информации будет вполне достаточно для того, чтобы приступить к подключению фотореле. С такой задачей может справиться своими руками каждый. Для этого потребуется всего лишь знать некоторые особенности процесса и алгоритм действий.

Оборудование высокой мощности

Среди конкурентов также можно рассмотреть фотореле ФР-7Е, но не в его пользу говорят отсутствие защиты от влаги (IP40) и довольно высокая потребляемая мощность.

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Положительный момент — работать ФР-7 может в сетях переменного тока напряжением 220 вольт с напряжением до 5 ампер, что почти на порядок больше, нежели у рассмотренных выше конкурентов. Диапазон регулировки в 10 лк также устанавливается лишь специалистом — отрегулировать его самостоятельно не получится.

Читать также: Чудо лобзик выпиливание лобзиком чертежи

По габаритам ФР-7 также превосходит рассмотренные в статье фотореле (см. чертеж).

Как работает фоторезистор

В полной темноте, сопротивление этих радио компонентов огромное, может доходить до десятков МОм, но как только элемент подвергается воздействию света, его сопротивление резко снижается до долей Ома.

Фоторезисторы (ФР) обладают высокой чувствительностью в достаточно широком диапазоне (от инфракрасного до рентгеновского спектра), которая и зависит от длины волны светового потока. Эти радио компоненты все еще применяются во многих электронных устройствах благодаря их высокой стабильности во времени, малым размерам и богатым номиналам сопротивлений.

Их обычно изготавливают в пластиковом корпус с прозрачным окном и двумя внешними выводами, полярность подсоединения разницы не играет. Фоторезистор – это датчик (преобразователь), электрическое сопротивление которого изменяется в зависимости от интенсивности поступающего на него светового потока. Чем он сильнее, тем больше генерируется свободных носителей зарядов (электронов) и тем ниже сопротивление фоторезистора.

Два внешних металлических вывода этого датчика идут через керамический материал основания к специальной светочувствительной пленке, которая по свойству материал и своей геометрии задает электрические свойства сопротивления фоторезистора. Так как фоточувствительное вещество по своей природе с достаточно большим внутренним сопротивлением, то между обоими выводами с тонкой дорожкой, при средней световой интенсивности, получается низкое общее сопротивление фоторезистора. По аналогии с человеческим глазом, фоторезистор чувствителен к определенному интервалу длины световой волны

При выборе датчика приходится обращать на это пристольное внимание, т.к иначе он может совсем не среагировать на источник света

У фоторезисторов обязательным параметром задается и температурный диапазон. Если использовать преобразователь при отличающихся температурах, то нужно обязательно добавить уточняющие преобразования, т.к. свойство сопротивления этого фотоэлемента зависит от температуры. Для характеристики интенсивности света применяют специальную величину называемую освещенность (E). Она показывает количество светового потока, который достигнет определенной поверхности. Для измерения единицы в системе СИ применяется физическая люкс (лк), где один люкс означает, что на поверхность размером один метр в квадрате равномерно падает поток света освещенностью в один люмен (лм). В реальных условиях световой поток практически никогда не падает равномерно на поверхность, поэтому освещенность получается несколько большей в среднем значении.

По сути это обычный транзистор, но без крышки в буквальном смысле. Крышка, закрывающая кристалл прибора, конечно, есть, но она выполнена из прозрачного материала и видимый свет может попадать на кристалл. Подавая на базу некоторое напряжение, можно управлять сопротивлением перехода эмиттер-коллектор. Но оказывается, сопротивлением перехода можно управлять и обычным светом.

Фототранзистор – это обычный транзистор, который имеет еще одну, дополнительную «базу» – световую. Освещаем – открываем транзистор. В таком включении вывод базы фототранзистора можно вообще не использовать – его роль выполняет свет.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

  • Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.

    Фотореле наружного монтажа полностью герметизировано

  • Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

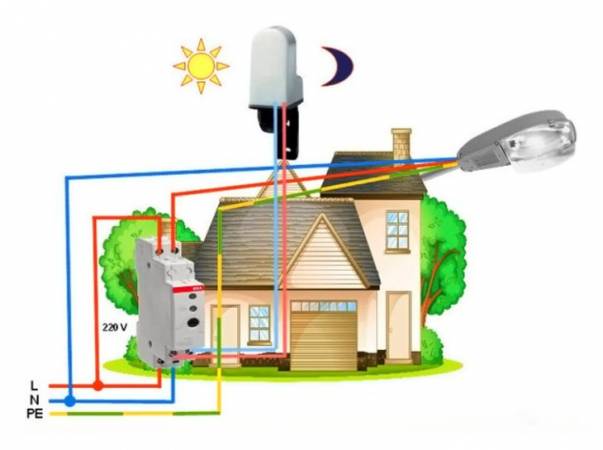

    Основной блок и выносной датчик фотореле для уличного освещения

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название Ток коммутации, А Рабочее напряжение в сети, В Степень защиты, IP Производитель Цена, руб.
ФР-6 10 240 54 Украина 150
PS-1 6 220 44 Узбекистан 200
HOROZ HL 472 25 230 44 Турция 210
FERON SEN 27 25 220 54 Китай 250
ФР-601 5 230 44 Россия 420
SOU-1 16 230 56 Чехия 650
Люкс-2 8 230 44 Россия 800
Luna 126 Star Theben 16 230 55 Германия 2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры ФР-600 ФР-601 ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт 1300 1100 2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт 780 600 1500
Мощность во включённом состоянии, Вт 0,45–6,6 0,45–6,6 0,45–6,6
Максимальный ток нагрузки, А 3–6 10 20
Рабочий уровень освещённости, Лк 5–15 (без регулировки) 5–50 5–50
Период отсрочки, с 16 16
Уровень защиты по ГОСТ 14254 IP44 IP44 IP44
Степень защиты от поражения током II II
Диапазон рабочих температур, оС -25 … +40 -25 … +40 -25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Фотореле ФР-601 ( Сумеречный выключатель )

Фотореле ФР-601 или как его ещё называют сумеречный выключатель предназначен для автоматического включения и отключения уличного и внутреннего освещения ( подсветски номера дома,подсветки фасадов зданий, освещения дворов и территорий,рекламных вывесок,подсветки витрин, световой рекламы и т.п.) в зависимости от уровня освещенности.

Сумеречный выключатель ФР-601 может быть установлен как на улице так и в помещении.

Соответствует ГОСТ Р 51324.2.1-99

Фотореле ФР-601 предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц

Преимущества

• Корпус фотореле выполнен из пластика (поликарбонат)• Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент• В качестве коммутирующего нагрузку элемента использовано электромеханическое реле• Порог срабатывания фотореле устанавливается регулятором «LUX». Вращением регулятора (регулировка «+», «–») можно установить порог срабатывания фотореле

Область применения

• управление уличным и внутренним освещением

• включение подсветки номера дома• включение освещения витрин• включение световой рекламы и т.п.

Технические характеристики:

Номинальное напряжение 230 В / 50Гц
Номинальный ток нагрузки до 6А
Максимальная мощность нагрузки для ламп накаливания 1100 Вт,для люминесцентных ламп 600 Вт
Регулировка порога срабатывания 5 ÷ 50 Лк
Максимальное сечение присоединяемых проводников 1,5 мм ²
Степень защиты по ГОСТ 14254-96 IP44
Климатическое исполнение и категория применения У3.1
Время выдержки 16 сек.
Собственная, потребляемая мощность 0,45 Вт
Температура эксплуатации -25-(+45) градусов

Схема подключения фотореле ФР-601:

Для увеличения мощности управляемой нагрузки можно использовать схему подключения фотореле через пускатель ( модульный контактор ).

Схема подключения фотореле ФР-601 через пускатель:

Внимание:

Не устанавливайте фотореле в слишком тёмном месте или под линией освещения. Элементы освещения, которые управляются фотореле не должны быть направлены на само фотореле.

Комплектность:

1. фотореле — 1 шт 2. крепежный уголок — 1 шт 3. винт для крепления уголка — 1 шт 4. упаковочная коробка — 1 шт 5. руководство по эксплуатации и паспорт- 1 шт

Выбор места для монтажа


Фотосенсор размещён вне зоны освещения фонаря Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

  • далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
  • в зоне, освещаемой только солнечными лучами, а не фонарями;
  • далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
  • на участках, которые не подвергаются химическим воздействиям и механическим ударам.

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.

Эксплуатационные параметры

Определившись с тем, в каком исполнении должен быть датчик, немаловажно уделить внимание техническим параметрам

Рабочее напряжение. Схема может питаться от общей сети переменного тока 220 В, или через отдельный 12-вольтовый блок питания либо аккумулятор. Способ электропитания датчика обычно выбирают идентичный тому, от которого питаются все осветительные лампы.
Температурные пределы. Стоит учитывать, что устройство должно безотказно работать при любых температурах окружающей среды

Поэтому приобретая для уличного освещения фотореле, стоит обратить внимание на то, чтобы устройство имело достаточный диапазон рабочих температур для отдельного региона. Желательно учитывать и возможность аномально жаркого лета или чрезвычайно холодной зимы.
Класс защиты

Для монтажа изделия на улице следует выбирать модели с классом защиты не ниже IP 44. В корпус такого прибора неспособны попасть частицы пыли размером больше 1 мм, а также брызги воды. Можно выбрать и более высокий класс для лучшей надежности.
Мощность. Очень важным параметром любого электрического оборудования является его мощность. При выборе реле день-ночь для уличного фонаря следует учитывать то, сколько Ватт в сумме потребляют все лампы, включаемые с помощью датчика. Для продолжительного срока службы, желательно чтобы максимально разрешенная мощность прибора была выше общей мощности всех ламп, работающих через него на 20%.

ФР-601 (602)

Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.

Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Принцип работы устройства

Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.

Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле.

Что касается фотоэлемента (а в основном это фотодиод, фототранзистор либо фоторезистор), его основное назначение – анализ интенсивности света. Если на улице станет темнеть либо светлеть, фотоэлемент даст об этом знать, на основании чего и произойдет включение/выключение света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник. Реле (либо симистор) является выходным устройством, которое коммутирует нагрузку (в нашем случае это лампочка).

Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле. Результат – лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать.

Видео обзор детектора от фирмы Feron, модель SEN27:

Характеристика устройства

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.


Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Возможные неисправности механизма для уличного освещения

Если фотодатчик работает неправильно, причина чаще всего кроется в ошибках монтажа или настройки.

Для начала удостоверьтесь, что перед устройством день-ночь не появился уличный фонарь, высокий забор, может дерево со времени установки стало значительно выше, или начало больше затенять участок, когда на нём появились листья. Такие преграды необходимо устранить или перенести фотореле на более подходящее место.

Также возможно, что кто-то из жильцов дома случайно изменил настройки, или они стали неактуальными со сменой сезона. Проследите за установленной светочувствительностью и установите задержку срабатывания не менее 5 минут.

Если в систему недавно добавили датчик движения, ложное включение может объясняться передвижением домашних животных или прохожих на улице.

Часто неисправность фотореле определяется визуально

Когда простые методы не помогают, необходимо заглянуть внутрь прибора. Возможно, в корпус попала влага и контакты окислились либо в результате скачка напряжения в сети один из элементов платы сгорел. Если повреждения не слишком значительны, стоит отнести прибор в мастерскую и проконсультироваться насчёт ремонта. Но в случае когда плата заметно повреждена, придётся заменить устройство полностью (или только выносной датчик). В самостоятельно изготовленном приборе следует в первую очередь проверить качество пайки, а при необходимости — заменить вышедший из строя элемент.

Когда прибор полностью исправен и правильно настроен, причина может крыться в подключённых к нему проводах. Тщательно проверьте целостность изоляции на каждом участке и при необходимости замените повреждённый кабель.

В случае когда неисправность самостоятельно обнаружить не удаётся необходимо обратиться к продавцу (если прибор на гарантии) или представителю производителя.

Виды устройств

Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.

Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.

Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.

Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.

Фотореле и принцип его работы

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.

В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.

Выбираем модель фотосенсора с учётом технических характеристик


Технические характеристики часто указываются прямо на корпусе фотореле

При покупке обратите внимание на:

  • Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
  • Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
  • Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
  • Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
  • Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
  • Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
