Создание садового светильника на солнечной батарее своими руками, схема устройства

Компоновка фонаря

Проводить работу нужно на столе, который хорошо освещен, а под рукой есть все необходимое. Может понадобиться пинцет, нож и другие инструменты. Также лучше иметь под рукой несколько проводов. Соединять части по схеме можно двумя способами:

1. Использовать универсальную монтажную плату или сделать ее самостоятельно. В этом случае основные узлы будут скомпонованы в одном месте и надежно закреплены. Купить проще всего в магазинах радиоэлектроники, там есть варианты разного размера, поэтому подобрать несложно.
2. Если платы под рукой нет, можно соединить детали навесным способом. У всех деталей ножки длинные, поэтому их можно соединять даже без использования проводов, но если нужно вынести какие-то детали подальше (например, вывести солнечную батарею наружу или выставить светодиоды), использовать медные провода в изоляции.

Продумайте расположение деталей заранее, разложите и примерьте их, чтобы понимать, как лучше соединить. На этом этапе можно внести поправки и избежать ошибок и сложностей.

Плата используется во всех готовых светильниках.

Из чего сделать плафон и как собрать светильник

После выбора варианта компоновки нужно подобрать корпус, чтобы защитить изделия от атмосферных воздействий. Это может быть небольшая пластиковая емкость, которая плотно закрывается или стеклянная баночка с крышкой. Чтобы сделать светильник на солнечных батареях своими руками, нужно следовать инструкции:

1. На выбранном плафоне (его верхней части) закрепить солнечную батарею. К ней должны быть прикреплены контакты, если их нет, впаивается контактная дорожка. Лучше всего приклеить на двухсторонний скотч, но сильно прижимать не надо. Контакты пропустить через крышку или другой элемент, предварительно сделав небольшие отверстия в подходящих местах. После того, как провода протянуты, отверстия заделать небольшим количеством атмосферостойкого герметика, влага не должна проникать внутрь.
2. Внутри корпуса нужно закрепить отсек для аккумуляторной батареи, его проще всего приклеить на герметик или клеевой пистолет. Далее расположить все остальные детали по схеме, надежно соединяя их. Если в работе не используется печатная плата, можно закрепить небольшой кусок пенопласта и вставлять ножки электронных элементов в него, чтобы они хорошо зафиксировались.
3. Светодиоды обычно располагают в нижней части. Если используется баночка, ничего особенно делать и не нужно. Но для повышения яркости можно собрать отражатель, используя толстую фольгу или компакт-диск, нарезанный на кусочки подходящего размера. Определить качество освещения сложно с первого раза, лучше попробовать разные варианты, чтобы подобрать тот, который будет светить лучше всего.
4. Если используется непрозрачный плафон, то одну из его стенок или нижнюю часть нужно вырезать и вставить рассеиватель или кусок прозрачного пластика подходящего размера. Тут нужно исходить из ситуации и подбирать то, что есть под рукой. Можно использовать рассеиватели или стекла от старых светильников или фонариков. Чтобы закрепить элемент и сделать соединение водонепроницаемым, лучше использовать прозрачный герметик, стойкий к ультрафиолету.
5. После соединения всех деталей схемы надо обязательно проверить ее работоспособность. Если все нормально, соединения нужно загерметизировать специальным карандашом или составом для контактов. Перед сборкой корпуса стоит прогреть его изнутри феном, чтобы убрать излишки влаги и предотвратить окислительные процессы внутри.
6. Можно прикрепить к готовому светильнику ножку, чтобы втыкать его в землю в подходящем месте, а можно подвешивать его. Для этого снаружи проще всего сделать крючок или петельку.

Как собрать садовый светильник на солнечных батареях своими руками

Типовая схема таких светильников очень простая, она состоит всего из семи элементов:

• резистор 47КОм;
• резистор 56Ом;
• диод КД243А (либо импортный 1N4001/7/ 1N4148);
• транзистор КТ361Г (либо импортный 2N3906);
• аккумулятор 3,7В/1500мАч;
• солнечная панель 5,5В/2Вт;
• светодиоды — один мощностью 3 Вт или несколько по 1-1,5Вт.

Ниже приведена базовая схема светильника на солнечной батарее.

Принцип действия предложенной цепи прост. Когда солнечный свет падает на панель, транзистор закрыт, и энергия накапливается на аккумуляторе. Когда на солнечную панель перестает попадать свет, транзистор открывается, и ток идет на светодиоды. Таким образом, в течение светового дня светильник заряжается, а вечером и ночью он светится. Для заряда хватает восьми часов, а время работы зависит от емкости аккумулятора и силы свечения светодиодов.

Собрать схему способен даже начинающий любитель. Есть несколько вариантов монтажа.

• Самостоятельно сделать небольшую плату (2х3см), вытравить на ней дорожки, а затем припаять все элементы схемы.
• Собрать схему без платы навесным монтажом. Но тогда позаботьтесь о качественной изоляции для стыков проводков и элементов, чтобы при помещении всех элементов в корпус фонарика не случилось замыкания цепи.

В обоих случаях схема без труда поместится в колпачке от дезодоранта. Там же можно разместить и аккумулятор. А солнечную панель при помощи термоклея можно прикрепить сверху. Для усиления яркости светильника используйте отражатель. Его делают из фольги или старого компакт-диска.

На что обратить внимание при выборе

Мощность, количество светодиодов

Очень важный параметр. От него зависит уровень освещенности, яркости светильников, их количество, расстояние между ними. Мощность обычно указывается в Ваттах. Как правило, покупатели лучше всего представляют себе мощность более привычных ламп накаливания. Поэтому существуют таблицы с аналогами мощностей светодиодных ламп и ламп накаливания.

Исходя из такой таблицы, не трудно прикинуть, какой мощности необходимы led-лампы для создания подсветки или полноценного освещения.

Степень защиты IP

Указывается на всех электрических приборах. Первая цифра показывает, насколько светильник защищен от проникновения пыли, твердых частиц. Вторая отмечает уровень защиты от влаги, брызг, струй воды.

Для безопасной работы корпус и батареи должны быть защищены от попадания пыли, влаги. Для уличной установки рекомендуется класс защиты не менее IP44. Чем выше, тем безопасней. Для фонтанных фонарей IP составляет не менее 67.

Тип стекла

Зависит от климата, количества солнечных лучей. Для южных регионов, где солнце – частый гость на небе, можно выбрать панели с гладким стеклом.

Если погода преобладает облачная, то стоит выбрать рефлекторное стекло. Оно позволит максимально использовать рассеянные солнечные лучи для зарядки аккумуляторов.

Закаленное стекло рекомендуется для общественных пространств, чтобы защитить панели от повреждений.

Вид кремния в светильниках

Зависит от эксплуатации. Более дорогие мульти-, монокристиллы подходят для круглогодичного использования. Для дачного летнего использования достаточно поликристаллов.

Если есть возможность установки больших по площади солнечных батарей, то можно пользоваться тонкопленочными. Они недороги, вырабатывают довольно дешевую энергию.

Специалисты сходятся во мнении, что свойства солнечных панелей гораздо сильнее зависят от качества изготовления, чем от типа

Лучше обращать внимание на репутацию производителя для выбора надежного изделия. Хорошо зарекомендовали себя венгерская фирма Novotech, австрийская Globo Lighting и др

Тип и емкость аккумулятора

Стандартного заряженного аккумулятора емкостью 600-700 мА/час хватит на 8-10 часов работы ночью. Исходя из конкретных потребностей в освещении, можно выбрать как менее емкие батареи, так и более емкие

Для этого обращайте внимание на время работы ламп при полном заряде аккумулятора. Для освещения в течение всей ночи лучше выбирать аккумуляторы с напряжением не менее 3 В. Тип аккумулятора не играет роли для характеристик светильников: оба вида отличаются стабильной работой при температурах от -50⁰С до +50⁰С

Никель-металлогидридные стоят дороже, но служат несколько дольше. В состав никель-кадмиевого аккумулятора входит экологически ядовитый кадмий, поэтому могут возникнуть трудности с его утилизацией

Тип аккумулятора не играет роли для характеристик светильников: оба вида отличаются стабильной работой при температурах от -50⁰С до +50⁰С. Никель-металлогидридные стоят дороже, но служат несколько дольше. В состав никель-кадмиевого аккумулятора входит экологически ядовитый кадмий, поэтому могут возникнуть трудности с его утилизацией.

Качество контроллеров и дополнительные опции

От контроллеров зависит срок службы светильников, автономность, другие характеристики. Дополнительные устройства, типа датчика движения, фотореле, позволяют не задумываться о включении и выключении фонарей.

Внешний вид, способ установки

Дизайн важен для декорирования местности.

Способ установки выбирается в зависимости от назначения. Для садовых светильников достаточно ножки, втыкаемой в землю. Более «серьезные» осветительные приборы требуют подвесного монтажа или высокой опоры.

Плюсы и минусы автономных светильников

Кратко выделим основные плюсы и минусы светильников, работающих на солнечных батареях.

Преимущества

• Осуществить установку таких фонарей достаточно просто. Для этого не требуется профессиональных знаний электрика, и вам не придется работать с проводкой.
• Такие светильники очень экономичны: чтобы осветить дачу достаточно от 3 до 5 ламп, мощность которых начинается от 50 Вт. Несложно подсчитать, какая экономия вас ждет с фонарями на солнечных батареях.
• Свет их мягок и не бьет в глаза в процессе приближения.
• Система работает на автомате: даже если вас нет на месте, светильники продолжают работу в темное время суток, что вероятно отпугнет возможных злоумышленников.
• Такое освещение не только экологически чистое, но и безопасное, ведь оно не требует проведения работ по заземлению.
• За светом на батареях легко ухаживать. Достаточно время от времени протирать устройство, снимая пыль и грязь.
• Этот тип освещения отличается долговечностью: вам придется менять систему не чаще одного раза в 15 лет.
• Степень защиты IP на высоком уровне, что делает светильники неуязвимыми при дожде и в результате других погодных изменений.

Недостатки

• Если собираетесь использовать такой тип светильников на даче, их будет недостаточно для полного освещения территории. Они работают не более 8 часов в день и то при условии, что весь день стояла солнечная погода.
• Устройства с повышенной мощностью достаточно дорого стоят, поэтому не все могут себе их позволить.
• Зарядка идет очень слабо, если стоит «нелетная» погода.
• При температуре ниже -20 градусов длительность работы светильников снижается.

Как можно организовать уличное освещение на солнечных батареях

Освещение на улице — сложная система и делится она на несколько составляющих:

• Охранное освещение, которое должно работать всегда, так как от него зависит безопасность. Как правило, это ограда, калитка/ворота, иногда — участок перед домом.

• Дежурное освещение — включается периодически, при необходимости. Например, подъездная дорожка должна освещаться, когда по ней едет машина или идет человек; баня — если в ней кто-то парится; сарай, к которому надо подойти в темное время суток.

• Декоративное. Подсветка декоративных элементов, кустов, деревьев, фрагментов здания. Работает обычно вечером, на ночь отключается.
• Функциональное. Чаще всего — это подсветка основных дорожек (от калитки- к дому, от дома — к гаражу и т.п.). Режим работы может быть — с вечера до утра, а может — только вечером и по мере необходимости (при позднем возвращении домой).

Не обязательно все части есть в любом уличном освещении частного дома, но все они могут быть. Большая часть этой системы, или даже вся она, может быть переведена на питание от солнечных батарей. Причем уличное освещение на солнечных батареях можно сделать двумя способами:

• Первый — устанавливать светильники и фонари с собственными вмонтированными батареями. Этот способ не требует больших затрат, но надежность его невелика. Каждый такой светильник снабжен собственной небольшой солнечной панелью и аккумулятором, который запасает энергию на протяжении светового дня. Мощность батареи и емкость аккумулятора малы. При нормальном заряде запаса энергии хватает на 10-14 часов работы, а в непогоду — как повезет. Может хватит на час работы. Потому такая система освещения от солнца может быть использована на не очень важных участках. Например, их можно ставить для декоративной подсветки участка, сада, огорода.

• Второй способ организации уличного освещения на солнечных батареях — это целая система. Потребуются солнечные батареи определенной емкости, к ним — аккумулятор, который запасет электроэнергию на период пасмурной погоды. Чтобы аккумуляторы не выходили из строя при превышении количества энергии в солнечные дни, нужен контроллер заряда аккумулятора. Все это — недешевые устройства. Зато, при правильном расчете, освещение участка от солнечных батарей будет гарантированным.

Выгодно ли использовать солнечные батареи для освещения участка? Ответ можно дать только в каждом конкретном случае. Эффективность гелиосистем очень сильно зависит от региона и количества солнечных дней. А экономическая выгода (окупаемость) — от тарифов на электроэнергию.

Зачем нужен садовый светильник на солнечной батарее

По нашему скромному мнению, такие светильники можно считать скорее игрушкой, чем устройством, приносящим конкретную пользу. Еще хорошо, что матовый плафон несколько рассеивает излучение светодиодов. Просто нам довелось видеть, как работают подобные светильники с прозрачными пластиковыми плафонами. Свет ярких светодиодов реально «режет глаза». Находиться в саду, освещенном таким образом, крайне неприятно.

Так зачем же они нужны?

Скорее всего их стоит располагать там, где сами устройства будут не видны, но подсветят видимые участки сада. Например, за стволом дерева, в кустах, на ветвях елей и т.д. При этом не надо забывать о том, что для подзарядки светильников на солнечных батареях нужен солнечный свет. Иначе они не проработают и десяти минут.

Какие детали и где лучше заказывать

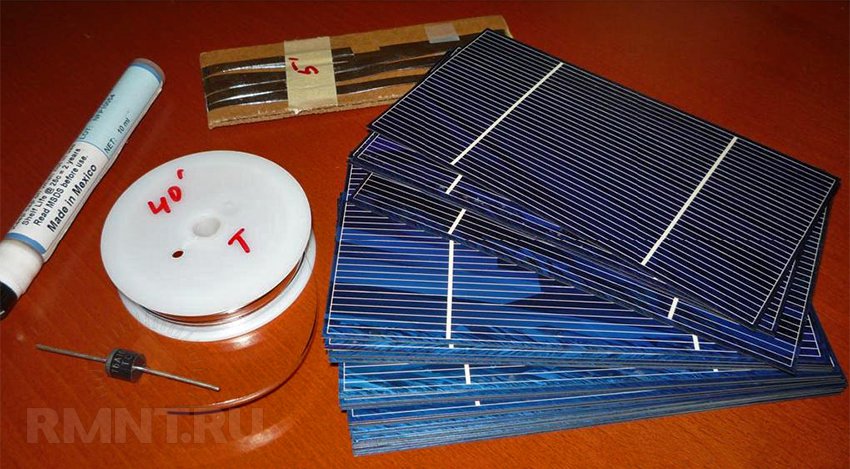

Наиболее сложно разжиться солнечными элементами. Подойдут некондиционные элементы, их проще всего купить на различных интернет-аукционах, таких как Aliexpress. Подбирайте модуль с напряжением на выходе не ниже 5 вольт, мощность должна соответствовать числу светодиодов

Очень важно, чтобы модуль имел отпайки проводников, в ином случае покупайте те, которые идут в комплекте с плоскими проводниками и карандашом-флюсом.

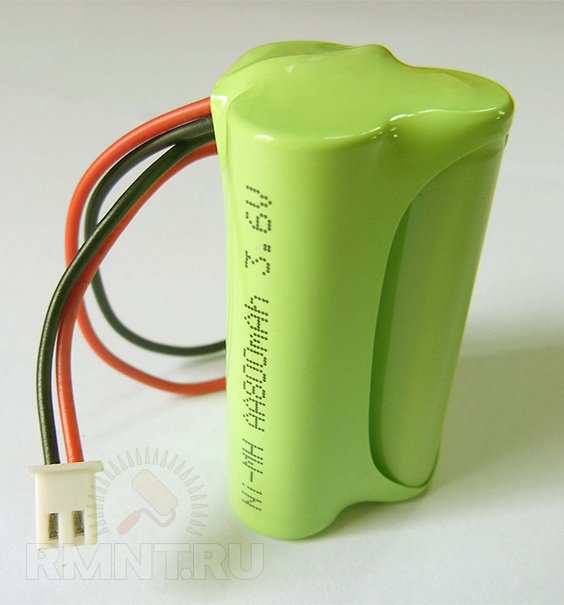

Самый дорогостоящий элемент светильника — это никель-металл-гидридный или литий-ионный аккумулятор . Нужны аккумуляторы напряжением 3,6 В, они выглядят как три пальчиковые батарейки, затянутые в пленку. Емкость также должна соответствовать суммарной мощности светодиодов, умноженной на количество часов автономной работы + 30%. Купить можно вместе с модулями.

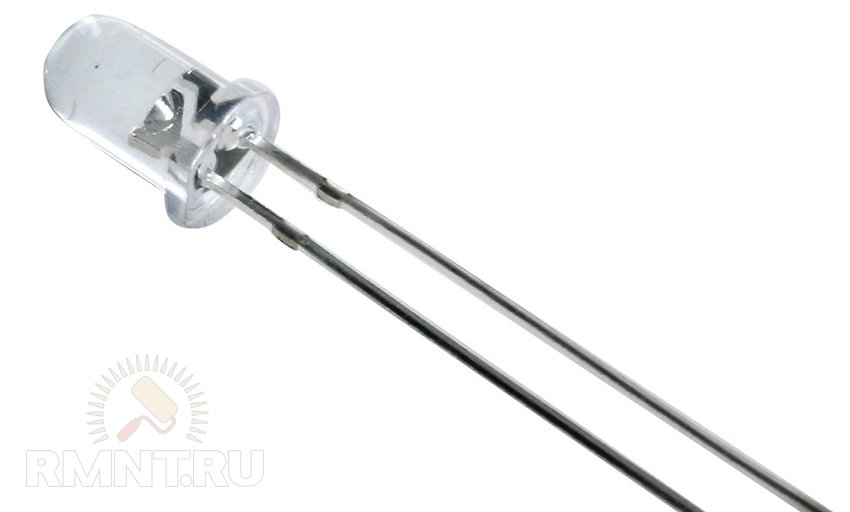

Источниками света служат светодиоды. Опираясь только на характеристики, вы, скорее всего, не сможете подобрать подходящий уровень освещенности, поэтому выбирать придется опытным путем. Рекомендуется использовать яркие белые светодиоды BL-L513. Их легко найти в магазинах электронных компонентов, например, в «Чип и Дип» они стоят по 10 руб. К каждому светодиоду нужен токоограничивающий резистор на 33 Ом.

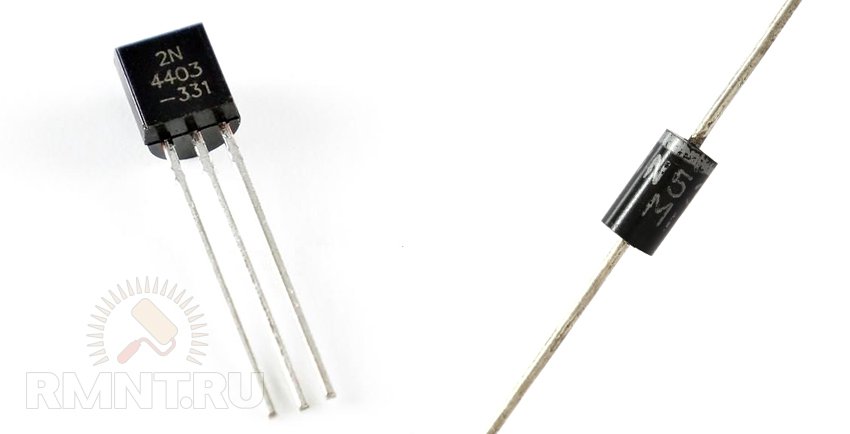

Также для каждого светильника нужен транзистор 2N4403, выпрямительный диод 1N5391 или КД103А, а также резистор, номинал которого рассчитывается по формуле R = Uбат х 100/N х 0,02, где N — количество светодиодов в цепи, а Uбат — рабочее напряжение аккумулятора.

Гирлянда на солнечных батареях для сада

При упоминании о Новогодних праздниках, первым делом вспоминаются разноцветные мерцающие лампочки. Сегодня стало популярно украшать не только помещения, но и различные объекты на свежем воздухе.

Украшенный зимний сад или заснеженные клумбы на приусадебном участке смотрятся поистине волшебно и сказочно. Гирлянда на солнечных батареях позволит украсить любую локацию как на улице, так и в помещении.

Гирлянда на солнечной батарее — отличное решение для безопасного новогоднего оформления окон и крыши дома. Теперь не нужно будет тянуть километровые провода и переноски, чтобы подсоединить праздничное освещение здания к розетке. Уличные гирлянды на солнечных батареях совершенно безопасны, им не страшны ни снег, ни дождь, ни сильные морозы.

Гирлянда на солнечных батареях

В летний период аксессуар можно использовать для освещения беседок. Украшение издает ровный свет и может быть использовано для освещения дорожек сада.

Гирлянда на солнечных батареях для сада украсит любую усадьбу и послужит отличным декором растений и деревьев.

Солнечный свет, используемый как источник питания для садовой гирлянды на солнечных батареях, поможет снизить расходы на оплату коммунальных платежей.

Накопительной энергии аккумулятора гирлянды для улицы на солнечной батарее хватает на 8-10 часов, а этого более чем достаточно даже в зимнее время. По наступлению светового дня батарея опять заряжается. Мобильность является главным преимуществом новогодней гирлянды на солнечных батареях.

Благодаря компактному аккумулятору вы можете установить ее в любом месте. Не нужно будет думать о том, чтобы не забыть отключить аксессуар утром.

Купив гирлянды на солнечных батареях для дачи, вы сможете наслаждаться красивой иллюминацией, не заботясь об ее обслуживании.

Купить новогоднюю гирлянду на солнечных батареях стоит и тем, кто хочет украсить свое заведение в канун праздников. Светодиодная гирлянда на солнечной батарее подойдет для оформления витрины магазина или вывески кафе.

В новогодние праздники будет актуально купить гирлянду на солнечных батареях для сада и украсить ею снежные фигуры и статуи.

Такое оформление елочными гирляндами на солнечных батареях будет выглядеть оригинально и непременно обратит на себя внимание прохожих

Уличные гирлянды на солнечной батарее

1. Цвет лампочек светодиодной гирлянды на солнечных батареях также можно выбрать самостоятельно, от прозрачного белого до многоцветного.
2. Купите уличную гирлянду на солнечной батарее, и она станет главной деталью в ландшафтном дизайне.
3. Морозостойкая уличная гирлянда на солнечных батареях может работать при температуре до -60 градусов.
4. Каждая лампочка обработана термоусадочной пленкой, а это значит, что не нужно будет переживать, если на улице пойдет дождь.

Управление садовой гирляндой на солнечной батарее довольно простое. Два режима: мигающий или непрерывное освещение, переключаются с помощью кнопки на задней панели аккумулятора. Включение и выключение осуществляется автоматически, в зависимости от времени суток. Однако вы можете выключить гирлянду и самостоятельно, для этого на панели управления имеется еще одна кнопка.

Купите садовую гирлянду на солнечных батареях, и вы легко сможете создать сказочную атмосферу.

Гирлянды на солнечных батареях для дачи просты в эксплуатации. Для начала определитесь, где вы будете устанавливать аккумулятор. Он должен находиться на расстоянии не больше 2 м от самого украшения. В комплект входят два крепления для аккумулятора, вы можете зафиксировать его на любой поверхности или, используя заостренную ножку, вставить прямо в землю или снег.

Подвижный штатив позволяет менять угол наклона для более комфортного использования батареи. Теперь остается только украсить выбранный объект и дождаться вечера. Купите световые гирлянды на солнечных батареях, и вы ни разу не пожалеете об этом полезном приобретении.

Морозостойкая садовая гирлянда. Преимущества

• Не требует подключения к сети;
• Позволяет создать праздничную иллюминацию;
• Морозоустойчивая и водонепроницаемая;
• Удобный блок управления;
• Автоматическое отключение и включение;
• Безопасна и экономит электричество.

Купите садовую гирлянду на солнечной батарее, и вы сможете подарить праздничное настроение не только себе и близким, но и прохожим. Позвольте себе вернуться в детство и поверить в сказку. Ведь чудеса случаются только с теми, кто в них верит и создает соответствующую обстановку.

Развесьте гирлянду на солнечных батареях на дереве или елке в своем дворе, и Дед Мороз не сможет пройти мимо вашего дома.

Виды светильников на солнечных батареях

Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.

Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.

• Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
• Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
• Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
• Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
• Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы

Декоративные светильники

Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.

Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

Светильники для дорожек

Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.

Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно

Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.
