Виды автоматических ворот

Перед тем, как планировать устройство автоматических ворот, следует определиться с их видом:

• распашные, самые простые в эксплуатации, но требующие свободного пространства для открытия створки;
• откатные, более удобные в использовании (могут применяться только при наличии места для раздвижных створок);
• секционные (состоят из отдельные, скрепленных между собой секций, обычно поднимаются вверх и используются для оборудования въезда в гараж);
• подъемные (выполнены в виде панели, поднимающейся вверх и занимающей положение, параллельное земле).

Секционные ворота

Такая разновидность ворот, как секционные, используется преимущественно для гаражей. Для установки применяются готовые утепленные или неутепленные панели, подвижно скрепленные между собой. Обычно ворота этого вида поставляются в готовом виде вместе с автоматикой, их самостоятельная установка требует наличия специальных инструментов и знаний.

Откатные ворота

Откатные ворота наиболее популярны из-за своих эксплуатационных свойств. Это конструкция, при которой створка или две створки раздвигаются в стороны, позволяя экономить окружающее пространство. В зависимости от используемой опорной поверхности, откатные ворота разделяются на следующие типы:

• консольные, то есть опирающиеся на ролики, передвигающиеся по бетонному фундаменту;
• рельсовые, для работы которых используются специальные нижние направляющие;
• подвесные, передвигающиеся на роликовых тележках, закрепляющихся на верхних направляющих (имеют ограничения по высоте).

Такие виды ворот отличаются следующими преимуществами:

• снятие ограничений для движения створки с обоих сторон ворот;
• четкая работа автоматической системы;
• простое обслуживание;
• большой ресурс работы;
• относительно простой монтаж системы автоматического управления.

При выборе автоматики для таких ворот необходимо приготовить роликовые каретки, поддерживающие верхние и накатные ролики, нижние и верхние уловители для створки, резиновые заглушки, направляющие.

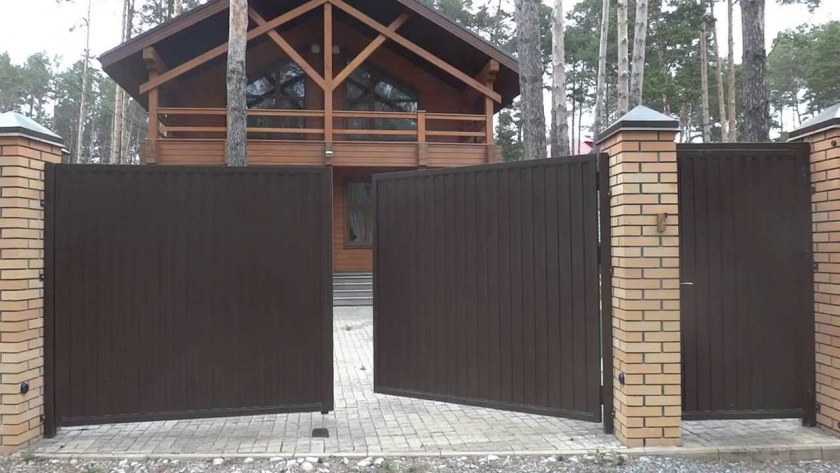

Распашные ворота

Распашные створки одни из самых простых и недорогих, для их монтажа требуются только опорные столбы и петли. Но полотно створки нуждается в усиливающей раме, что позволяет воротам сопротивляться нагрузкам от собственного веса и ветра. Для автоматизации движения распашной створки потребуется не один, а два привода, кронштейны для их крепления

Очень важно правильно рассчитать мощность мотора, так как в зимнее время нагрузка на конструкцию увеличивается

Подъемные ворота

Подъемные ворота требуют автоматики, принцип работы которой схож с установкой для секционной конструкции. Мощность мотора обычно увеличенная, она должна учитывать вес створки, поднимаемой вверх, необходимую скорость ее подъема. Такая автоматика по праву считается одной из самых сложных и требующих определенных навыков.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

• простота монтажа;
• невысокая стоимость;
• разновидность покрытий;
• небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

• отвертка;
• кисточка для покраски поверхности ворот;
• сварка для соединения металлических элементов;
• дрель для сверления крепежных отверстий;
• уровень;
• рулетка;
• молоток.

Также надо определить количество материалов:

• арматурные прутья с диаметром в полтора сантиметра;
• металлические трубки с сечением 40 х 20 миллиметров;
• железные листы для уплотнения створок;
• две трубки с сечением 10 х 10 сантиметров.

Чертежи и схемы

На чертеже следует обозначить размеры всех элементов

В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.

Сведения, указываемые в чертежах и схемах:

• эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
• укрупненные узлы стыков и соединений;
• размеры всех конструктивных элементов;
• отметки земли, края основания, стоек, верха полотна;
• материалы всех деталей, стоек, рельсов, полотен.

С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.

Стандартные размеры

Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.

Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.

Нюансы проектирования

Начинают планирование с подбора подходящей конструкции.

Есть несколько типов откатных систем:

• подвесная;
• консольная;
• выездная.

Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.

В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.

В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.

Распашные

Распашные ворота легко сделать своими руками. Понадобится только привод, материал для изготовления створок и косяков.

Во-первых, это существенно снижает ширину проезда, во-вторых, крайне неудобно взаимодействовать конкретно с этой разновидностью ворот.

Обратите внимание!

• Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками

• Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками

• Душевая кабина своими руками: виды конструкций, выбор материалов изготовления и отделки, поэтапная инструкция сооружения своими руками

Монтаж направляющей и роликов

Монтаж роликового механизма для откатных ворот

Крепление направляющей балки является последним этапом установки ворот навесного типа. Присоединение элемента осуществляется посредством специальных кронштейнов. Сторона направляющей, по которой на роликах будет перемещаться створка, должна располагаться в нижней части. Обычно длина детали составляет не более 6 м.

Для изготовления балки большей длины прибегают к сварке. Следует следить за тем, чтобы в направляющей не было искривлений. В противном случае при движении створка начнет застревать. Для выравнивания направляющей балки используют строительный уровень.

Как только деталь примет нужное положение, можно устанавливать ролики. Они крепятся с двух сторон створок — с передней и задней стороны. Ворота необходимо монтировать роликами вверх, чтобы они входили в направляющую балку.

Чтобы створки не отъезжали слишком далеко, на направляющей балке устанавливаются ограничители, которые входят в комплект с роликами.

Конструктивные особенности роликов

При выборе роликов учитывается вес ворот и материал, из которого изготовлена опора. В зависимости от этого выбираются металлические или пролимерные изделия. Ролики из стали подвергаются обработке специальной низкотемпературной смазкой. Полимерные изделия в этом не нуждаются. Ход у таких устройств отличается мягкостью. Материал выдерживает температуру от -80С до +100 °C.

Металлические ролики используются для массивных конструкций более 800 кг на основе стали.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Секционные

Во многих странах Европы секционные ворота являются самым распространенным типом защитных устройств для гаражей и въездной зоны загородного участка. По техническому оснащению их конструкция – это отдельные секции, соединенные между собой петлями, передвигающиеся по закрепленным по проему и смещенным под перекрытие помещения направляющим шинам. Движение полотна гаражных ворот этого типа осуществляется по вертикальной плоскости. Это очень удобно в повседневной эксплуатации, так как не требуется дополнительного пространства, позволяющего открыть ворота, даже если автомобиль расположен непосредственно перед въездом.

Для удобства эксплуатации секционные ворота могут быть укомплектованы боковой дверью или встроенной калиткой.

Отдельная дверь значительно повышает удобство повседневного пользования гаражом, уменьшает теплопотери в помещении и увеличивает уровень безопасности объекта. Ведь при наличии двери или калитки не нужно для входа в бокс целиком поднимать ворота.

Важное достоинство автоматических ворот секционной конструкции – это наличие надежной и удобной системы ограничения доступа. Предварительно можно подобрать вращающуюся защелку или специальную задвижку для открывания системы только изнутри помещения

Для закрывания конструкции снаружи устанавливается автоматический ригельный замок со стабильным штифтом и надежной защелкивающейся шайбой.

Разновидности

Грамотно подобранная система управления обеспечит объекту высокую надежность за доступную цену. Установленный привод при закрытых створках ворот дополнительно является качественным запорным устройством.

Ворота управляются при помощи электропривода с применением пульта дистанционного управления или стационарного устройства.

При вероятности постоянного или временного отключения электричества в устройстве предусматривается специальная система для оперативного аварийного отключения автоматического электропривода и включения режима ручного управления.

Откатные ворота

Материалы

Для защиты въездной зоны на любую территорию и ее обустройства все чаще используются откатные ворота, работающие в автоматическом режиме. К их нижней части приваривают стальную консольную трубу. Она в процессе эксплуатации конструкции движется по роликовым тележкам, которые установлены на специальном организованном фундаменте. Нижний угол откатных ворот в закрытом положении закатывается в уловитель концевым роликом. Такое движение предотвращает во время открывания полотна поперечные колебания устройства.

Схема бетонирования

Стоит учитывать следующее:

• Установку начинают с обустройства независимого фундамента, основы, расположенной в проеме и сбоку от него, в стороне открывания конструкции.
• Каркас откатных ворот и их крепления должны обладать высокой ветроустойчивостью.
• Необходим монтаж специальной удерживающей части, которая увеличивает ширину конструкции полотна в сторону открывания ворот.
• Откатные ворота следует обеспечить эффективной противовзломной системой и специальной защитой от неблагоприятных внешних факторов.

Видео

Подробнее разобраться в устройстве и установке откатных ворот поможет следующий видеоматериал:

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.

3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).

5. Собрать раму на специальной ровной площадке.

6. Сварить её и дополнительно укрепить стальными уголками.

7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

8. Приварить петли к местам крепления перемычек.

9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;

• пульт дистанционного управления с дальностью действия не менее 50 м;

• понижающий трансформатор;
• электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

• если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

• если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.

2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.
