Как прозвонить провода мультиметром: последовательность действий и меры безопасности

Безопасная и правильная работа мультиметром

Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:

В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щите, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.

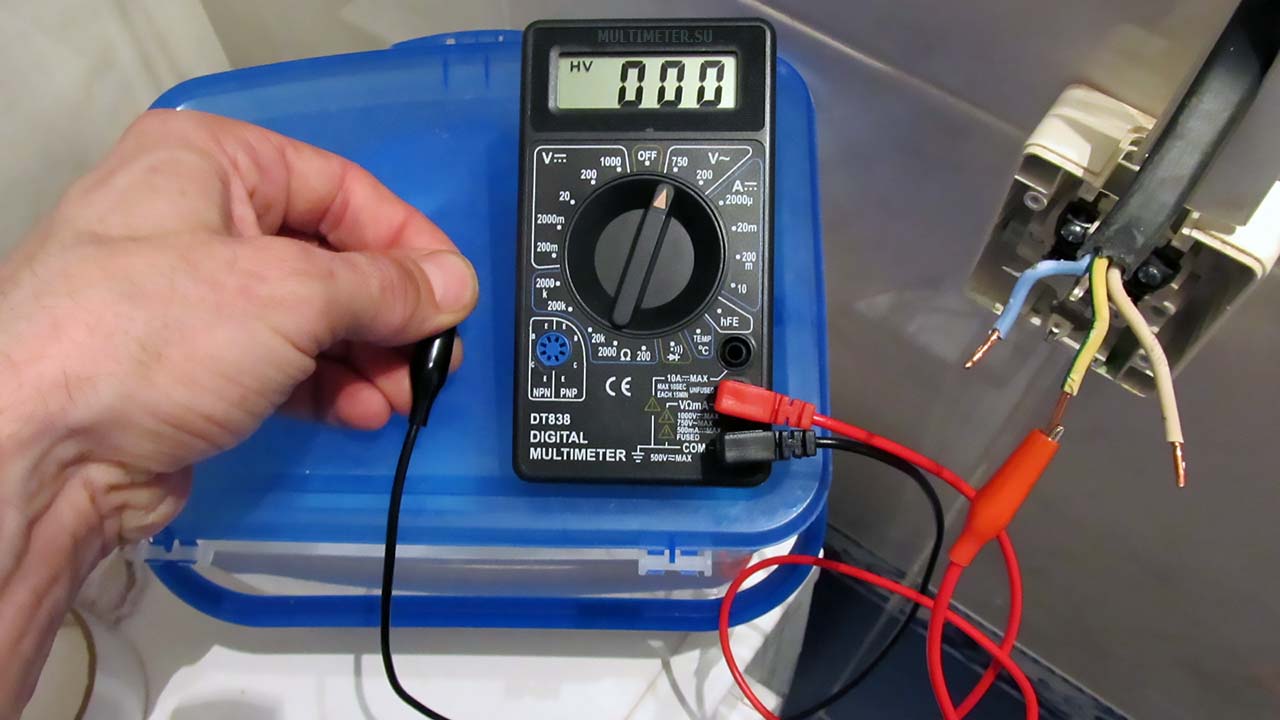

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Модель MS6812R

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Что нужно знать о приборе, чтобы прозванивать провода

режим прозвонки

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Это интересно: Кабельный чулок — устройство, назначение, типоразмеры

Дополнительное оборудование

В процессе эксплуатации владельцы автомобилей нередко устанавливают дополнительное электрооборудование:

Сигнализацию;
Более мощные осветительные приборы;
Аудио и видео аппаратуру и т.п.

Их интеграция добавляет проводки в автомобиле, а также нагружает электросистему. Более того, ряд «новых» потребителей электричества неотключаемые, например, сигнализация, а значит, вероятность быстрого разряда аккумуляторной батареи становится очень актуальной.

Если ваш автомобиль начинает плохо заводиться после длительной стоянки, то следует определить причину утечки тока. Найти утечку вам также поможет многофункциональный прибор, переведенный в режим амперметра.

Проверка мощности и силы тока

Третий тест — это проверка реальной мощности кабеля.

Когда вы изначально выбирали и покупали кабель, вы должны были исходить из какой-то конкретной мощности, которая требовалась для подогрева теплых полов или прогрева труб.

Необходимо найти или вспомнить эти данные. Либо опять же воспользоваться техническими характеристиками из таблиц, исходя из длины и марки нагревательного элемента.

Измерение мощности можно производить через китайский ваттметр, который подключается в розетку.

Сам кабель при этом запитывается через этот самый ваттметр.

Далее сравниваете показания мощности на табло и табличные цифры из характеристик. Когда они совпадают, то с кабелем в плане мощности все ОК.

Ошибка
У саморегов нельзя ориентироваться на эти данные.

Выделяемая мощность у них будет зависеть от фактической температуры прогрева.

При этом все результаты нужно фиксировать только после 10 минут работы кабеля под напряжением.

Однако одним из признаков его работоспособности можно будет считать наличие пусковых токов. Это когда мощность сразу после включения будет максимальна, а затем по мере нагрева начнет постепенно снижаться.

При наличии токоизмерительных клещей, мощность можно рассчитать по измеренному току, воспользовавшись формулой P=I*U.

Если кроме мультиметра у вас под рукой ничего нет, можете прикупить для него специальную “насадку”. Она позволяет измерять обычным китайским мультиметром токи величиной до 600А!

Самые популярные марки греющего кабеля от Российского продавца – ТЫЦ.

Качественный корейский бренд на Али (доставка из России):

до 15Вт/м – ТЫЦ

до 30Вт/м — ТЫЦ

https://youtube.com/watch?v=qvKjxX7s368%3F

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

Пояснения к рисунку:

A –электрокабель;
B – жилы кабеля;
С – источник питания (батарейка);
D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Это интересно: Нож электрика для выполнения электромонтажных работ — основательный взгляд на вопрос

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Методы поиска

Заранее определить, где может возникнуть ток КЗ очень сложно, да и никому нет дела до такого мероприятия. Чаще всего приходят к поиску после того, как выбьет автоматический выключатель.

Найти короткое замыкание в проводке дома можно следующим образом:

Визуальный осмотр. Если изоляция в определенном месте повреждена и две оголенных жилы соприкасаются, причина находится именно здесь. Чаще всего повреждения обнаруживаются в распределительных коробках, розетках и выключателях в местах соединения проводов. Увидели подгорелую оболочку – вероятнее всего это и есть место неисправности.

Используя мегаомметр (либо мультиметр) необходимо проверить сопротивление цепи. Подключаетесь одним проводом тестера к фазе, другим к нулю (потом к заземлению). Если на табло ноль, значит проводка в норме, если есть какое либо значение, контакты соприкасаются. О том, как правильно пользоваться мультиметром, мы рассказали в соответствующей статье!

Обращаем Ваше внимание на то, что найти короткое замыкание мультиметром не всегда возможно, что связано с его малым напряжением. Как правило, данный вид тестера используется на участке цепи не более 3 метров

Если виновником ситуации является сам электроприбор, а не сеть, его можно быстро вычислить. При возникновении короткого замыкания в скрытой проводке автоматический выключатель сразу же выбивает. Сначала выключаете всю технику с розеток, потом включаете автомат и поочередно подсоединяете каждый прибор. Методом исключения нужно найти вышедший из строя участок проводки и отремонтировать его.

Кстати, существует народный метод поиска короткого замыкания на линии – по звуку. Суть заключается в том, что в месте, где контакты коротят будет слышно потрескивание. Схожий способ – определить по запаху горелой пластмассы проблемную зону в квартире либо доме.

Опираться на дедовские способы мы не рекомендуем и советуем отдавать предпочтение тестерам, которые помогут точно найти место неисправности даже в стене.

Также рекомендуем просмотреть видео инструкцию, на которой продемонстрирован метод поиска с помощью радиоприемника:

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр

Для проверки целостности цепи требуется источник напряжения и любой индикатор наличия тока. Им может служить лампа, цифровой или стрелочный прибор, звонок и т.д. Удобнее всего использовать:

Мультиметр или тестер. Это многофункциональный прибор с функциями измерения напряжения, тока, сопротивления, определения параметров полупроводниковых элементов.
Омметр и мегаомметр. Такой прибор применяется для проверки цепей с высоким сопротивлением, измерения сопротивлений изоляции. Для прозвонки проводов бытовой электропроводки применение мегаомметра нецелесообразно. Прибор генерирует высокое напряжение и может повредить изоляцию кабеля.

Для проверки проводки также используют подручные средства – лампы накаливания, батареи и аккумуляторы. Применение таких средств возможно только при полностью обесточенном участке цепи и отключении приборов с емкостной и индуктивной нагрузкой (насосы, холодильники, электроинструменты, люминесцентные лампы).

Технологическая инструкция АВТОВАЗа

Ниже представлены общие методы проверки целостности электрических цепей, проверки на наличие замыканий с использованием омметра и вольтметра.

Проверка целостности электрической цепи

Потеря целостности электрической цепи может быть вызвана следующими причинами:

отсоединение колодки жгута;
слабое соединение колодки жгута;
загрязнение, окисление, коррозия контактов;
деформация контактов;
повреждение провода.

Проверку целостности цепи выполнять в следующей последовательности:

Отключить клемму провода «массы» от аккумуляторной батареи.
Визуально проверить, что колодки жгута подключены с обеих сторон электрической цепи, замки фиксаторов защелкнуты.
Разъединить колодки, проверить визуально контакты на наличие грязи, коррозии, деформации.
Подергивая за провода рядом с колодкой, убедиться, что провод и клемма крепко обжаты, что клемма зафиксирована внутри колодки.
С помощью щупа заданного диаметра и длины, соответствующего размеру контакта в ответной колодке, убедиться, что клеммы жгутовых колодок обеспечивают надежное соединение (клеммы не утоплены в колодке, щуп плотно входит в клемму).
С помощью омметра измерить сопротивление цепи между колодками. Сопротивление исправной цепи должно быть менее 1 Ом. Чтобы избежать повреждения клемм, для измерений допускается использовать щупы заданного диаметра, соответствующие размеру контактов в ответных колодках.

Проверка замыкания цепи на «массу»

Проверку выполнять в следующей последовательности:

Разъединить колодки с обеих сторон электрической цепи.
Пробник, одним концом соединенный с «+» аккумуляторной батареи, подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на «массу».

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Проверка замыкания цепи на бортовую сеть

Проверку выполнять в следующей последовательности:

Отсоединить колодку с одной стороны электрической цепи.
Пробник, одним концом соединенный с «массой», подключить к клемме проверяемой цепи.Если пробник светится, значит, проверяемая цепь замкнута на бортовую сеть.
Присоединить отсоединенную колодку.
Отсоединить колодку с другой стороны электрической цепи. Выполнить проверку 2.

Измерение напряжения на контактах жгута проводов

Проверку выполнять в следующей последовательности:

Отсоединить колодку с одной стороны электрической цепи.
Плюсовой шнур вольтметра подключить к клемме проверяемой цепи, минусовой к «массе» автомобиля. Фиксировать значение напряжения.

Чтобы избежать повреждения клеммы, плюсовой шнур вольтметра должен иметь щуп заданного диаметра, соответствующий размеру контакта в ответной колодке.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Поиск места обрыва

Модель MS6812R

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
Убедитесь, что дополнительная подсветка, магнитола отключены.
Снимите «минусовую» клемму с АКБ.
Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

аккумулятор;
датчики;
высоковольтные провода;
генератор.

Каждый элемент можно проверить с помощью мультиметра.
