Как работает преобразователь напряжения? виды, мощность, схемы

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Сферы применения

Частотно-регулируемые приводы применяют:

  • Для кранов и грузоподъемных машин. Крановые двигатели работают в режиме частых пусков, остановок, изменяющейся нагрузки. ЧП обеспечивают отсутствие рывков и раскачивания груза при пусках и остановках, остановку крана точно в требуемом месте, снижают нагрев электродвигателей и максимальный пусковой момент.
  • Для привода нагнетательных вентиляторов в котельных и дымососов. Общее управление с плавной регулировкой дутьевых и вытяжных вентиляторов позволяет автоматизировать процесс горения и обеспечить максимальный к.п.д . котельных агрегатов.
  • Для транспортеров, прокатных станов, конвейеров, лифтов. ЧП регулирует скорость перемещения транспортного оборудования без рывков и ударов, что увеличивает срок службы механических узлов.Для насосных агрегатов. ЧП позволяют обойтись без задвижек и вентилей, регулирующих давление и производительность, и существенно увеличить общий к.п.д системы водоподачи.
  • Для электродвигателей станков. Использование преобразователя частоты вместо коробки передач позволяет плавно увеличивать или уменьшать частоту вращения рабочего органа станка, осуществлять реверс. ЧП широко используются для станков с ЧПУ и высокоточного промышленного оборудования.

Внедрение частотно-регулируемых приводов дает значительный экономический эффект. Снижение затрат достигается за счет сокращения потребления электроэнергии, расходов на ремонт и ТО двигателей и оборудования, возможности использования более дешевых асинхронных электродвигателей с короткозамкнутым ротором, а также сокращения других производственных издержек. Средний срок окупаемости частотных преобразователей составляет от 3-х месяцев до трех лет.

Чем отличается сварочный преобразователь от генератора

Генерирующие установки схожи по принципу формирования рабочего тока для сварки. Генератор работает от жидкого топлива, двигатель устанавливают бензиновый или дизельный. Топливный принцип работы необходим для полевых условий, когда приходится варить вдали от электромагистралей. Тепловая энергия трансформируется в электрическую без перехода в механическую.

Сварочный преобразователь оснащается только электромотором, подключаемым к однофазной или трехфазной сети. Установка сложнее генераторной, мотор и генератор тока связаны опосредовано – валом, передающим механическую энергию, получаемую из электрической.

Виды по способу переключения тока

Отдельно выделенный на схеме рисунка 3 формирователь выходного напряжения 220 или 380 В, который обязательно присутствует в составе любого инвертора, реализуется только по импульсной схеме.

Выгодность такого решения определяется тем, что при нахождении ключевого полупроводникового элемента в полностью открытом и полностью закрытом состоянии за счет минимального напряжения или, соответственно, минимального тока достигается значительное снижение мощности бесполезных потерь энергии.

Все это позволяет нарастить общий КПД устройства до значений свыше 90%, рисунок 4.

Рисунок 4. Мгновенное и среднее КПД инвертора импульсного типа

Фактически основные потери происходят в момент перехода их одного состояния в другое, что определяет наличие дополнительных высоких требований к ключевым элементам устройства и их быстродействия.

Особенность импульсных схем состоит в том, что в отличие от аналоговых, выходное напряжение представляет собой не чистую, а т.н. аппроксимированную синусоиду.

Как выбрать стабилизатор напряжения для дома и дачи, 220 и 12 вольт, какой лучше

Качество формирования этой синусоиды и степень ее близости к нормальной во многом определяется быстродействием и сопротивлением в открытом и закрытом состояниях ключевых полупроводниковых приборов.

В качестве таковых могут выступать:

  • мощные транзисторы, в т.ч. IGBT-типа;
  • тиристоры различной структуры.

Ключевые компоненты, построенные на мощных транзисторах, находят применение преимущественно в маломощных инверторах.

При переходе к средним и, тем более, высоким мощностям начинает сказываться такое недостаток транзистора, как несколько повышенная по сравнению с тиристорами величина падения напряжения в открытом состоянии, что сопровождается быстрым падением КПД.

В инверторах средней и высокой мощности полупроводниковые ключи реализуют на одно и двухоперационных тиристорах, которые за счет внутренней положительной обратной связи позволяют заметно уменьшить длительность переходного процесса от открытого до запертого состояния и наоборот.

По своим параметрам эти приборы могут считаться достаточно близкими аналогами, но двухоперационный вариант тиристора за счет передачи части управляющих функций непосредственно на полупроводниковую структуру позволяет получить более простые схемные решения с меньшим количеством компонентов и, соответственно, отличается большей надежностью.

Принцип работы генератора двухтактного типаВторой ключевой (после коммутатора) компонент инвертора – генератор переменного напряжения.

В схемотехнике автономных инверторов наибольшее распространение получило построение такого генератора по двухтактной (балансной) схеме.

Вне зависимости от разновидности используемого в ней ключевого элемента (транзистор тиристоры) для получения переменного выходного напряжения используют балансную схему, основные компоненты которой приведены на рисунке 5.

Рисунок 5. Упрощенная схема двухтактного (балансного) генератора однофазного переменного напряжения автономного инвертора

Схема функционирует следующим образом. Постоянное напряжение, создаваемое источником «И» (его функции в зависимости от режима работы могут выполнять солнечная батарея, выпрямитель бензогенератора или сетевого ввода, аккумулятор) прикладывается к ключевым элементам «К», которые включены параллельно, и средней точке первичной обмотки выходного трансформатора.

За перевод ключевых элементов «К» из одного состояние в другое отвечает схема управления «СУ», которая собрана таким образом, чтобы ключевые элементы «К» работали только в противофазе и создавали отмеченные на схеме токи I1 и I2, которые имеют противоположное направление.

Верхний элемент «К» отвечает за формирование положительной полуволны напряжения, а нижний – отрицательной.

Выходной трансформатор обеспечивает симметричное относительно нуля силовое переменное напряжение, а также позволяет получить требуемую по правилам электробезопасности гальваническую развязку отдельных блоков силовой сети.

Схема управления может реализовывать различные стратегии, в т.ч. использовать хорошо отработанную и удобную со схемотехнической точки зрения ШИМ-модуляцию.

Автоматические функции сварочного оборудования

Чтобы понять, как работают инверторные сварочные аппараты в различных ситуациях, следует ознакомиться с принципом работы некоторых их функций.

ARC FORCE

Эта функция призвана осуществлять форсирование дуги. В процессе работы сварщика иногда капля расплавленного электрода, не оторвавшись вовремя и не попав в сварочную ванну, зависает, уменьшая зазор.

Это может грозить прилипанием электрода к детали. Принцип работы arc force заключается в кратковременном увеличении тока, который «сдувает» каплю металла.

ANTI STICK

В начале работы, в процессе розжига дуги, электрод может прилипнуть к заготовке. Принцип функции anti stick состоит в том, что в этот момент происходит резкое снижение сварочного тока. После отрыва электрода режим работы аппарата возвращается к норме.

HOT START

Работа этой опции помогает легко зажечь электрическую дугу. Принцип данной автоматической функции прост. При разжигании дуги, в момент отрыва электрода от заготовки, происходит кратковременное увеличение значения сварочного тока, что способствует более надёжному розжигу дуги.

Все функции способствуют более быстрой и надежной работе инвертора, что в итоге приводит к высокому качеству сварного шва.

Их виды и принцип работы

Преобразователи напряжения 12/220 Вольт строятся по трем типовым схемам:

  • релейные;
  • аналоговые;
  • импульсные.

Принцип работы релейного преобразователя состоит в трансформации импульсного напряжения самокоммутируемого реле. Такие преобразователи использовались в 70-х годах прошлого века, сейчас они не применяются, так как имеют низкие параметры и надежность.

Аналоговые преобразователи напряжения представляют автогенераторы (блокинг-генераторы) с трансформаторной нагрузкой. Они просты в изготовлении, их можно сделать самому. К тому же, форма выходного сигнала приближена к синусоидальной. Стабильность параметров таких преобразователей (выходное напряжение, частота) практически «никакая». Поэтому для питания сложнобытовой техники они не годятся. Типовая схема простейшего преобразователя изображена на рисунке:

Самостоятельное изготовления такого преобразователя не требует специальных навыков. Принципиальные, монтажные схемы, пошаговые руководства по изготовлению разнообразных аналоговых преобразователей широко представлены в интернете. Следует учитывать, что такие устройства имеют низкий коэффициент полезного действия (обычно меньше 50%). Поэтому выходные транзисторы рассеивают мощность на уровне мощности на нагрузке, сильно нагреваются при работе, требуют мощных теплоотводов.

Импульсные преобразователи напряжения имеют хорошие характеристики стабильности выходных параметров, коэффициента полезного действия. Их схема содержит цифровые микросхемы. Так как принципиальная схема таких преобразователей строится по инверторному типу, часто их именуют инверторы.

Современные промышленные устройства часто оснащаются микропроцессорным управлением. Самостоятельное изготовление таких преобразователей возможно только при наличии знаний и навыков по радиотехнике. Есть радиолюбительские наборы для самостоятельного изготовления автомобильных инверторов 12/220 Вольт. Одна из таких схем изображена на рисунке:

Критерии выбора автономных инверторов

При выборе автономного инвертора обратите внимание на несколько главных характеристик. Выделим главные параметры и их особенности

Количество фаз

При выборе числа фаз учтите следующие моменты:

  1. Если к вашему дому походит трехфазное напряжение (380 В), автономный инвертор также должен быть трехфазным.
  2. В ситуации, когда к автомату подключено только однофазное напряжение (220 В), оборудование должно быть соответствующим.

Номинальная / пиковая мощность на выходе

Оптимально, чтобы номинальная мощность автономного инвертора равнялась сумме нагрузок (потребителей в доме). Для надежности лучше покупать оборудование с запасом и учетом пусковых токов.

Фактор пусковых I характерен для холодильного оборудования, насосов и иной техники с индукционной нагрузкой. В ней токи в момент запуска могут в 7-10 раз превышать номинальный параметр.

Для расчета перемножьте пусковой ток на напряжение в доме и сравните с пиковым параметром мощности (первый показатель должен быть ниже).

Если разработчик не указал пиковый мощностной параметр автономного инвертора, это означает, что номинальный параметр в реальности пиковый.

Форма U вых

Это ключевой параметр, от которого зависит качество работы приемников.

Здесь выделяется три типа:

  1. Чистый синус.
  2. Квази синусоида.
  3. Прямоугольная синусоида.

Во избежание проблем в эксплуатации и повреждения оборудования рекомендуется выбирать автономный инвертор с правильной синусоидой.

Это связано с тем, что индуктивная нагрузка очень чувствительная к форме напряжения. Если на выходе устройства прямоугольная синусоида, основное оборудование не будет работать и может поломаться.

Квази синусоида — некий компромисс между чистой и прямоугольной синусоидой. Большая часть моделей автономных инверторов, представленных на рынке и имеющих такую характеристику, являются качественными. Но нужно быть осторожным, ведь попадаются и малонадежные варианты.

Защита оборудования

Хорошая модель автономного инвертора должна обладать полным набором разного рода защитных характеристик.

Выделим основные виды защит:

  • от перегрева;
  • защита АКБ;
  • от КЗ;
  • от перегруза на выходе.

Если на модели установлен вентилятор для принудительного снижения температуры, уточните у консультанта, функционирует ли он во всех ситуациях или включается только при повышении нагрузки выше определенного значения.

В лучших моделях вентилятор выключается при минимальной нагрузке

Как результат, автономный инвертор издает меньше шума, что важно при его установке в жилом доме

КПД

По параметру КПД можно понять, сколько энергии устройство расходует без пользы. Лучшие представители имеют КПД в диапазоне от 90 до 95%. Если этот параметр меньше 90%, 1/10 часть энергии будет расходоваться впустую, что является недопустимым для солнечных станций.

Собственное потребление

Показатель отображает, какую мощность потребляет оборудование без подключенной к нему нагрузки. Оптимально, если этот параметр составляет не больше 1% от номинальной мощности.

К примеру, если Sном автономного инвертора (номинальная мощность) составляет 3000 Вт, собственное потребление не должно превышать 30 Вт. Если устройство будет постоянно включено в сеть, лучше выбирать модель с низким параметром мощности.

Наличие спящего / дежурного режима

Суть опции состоит в отключении устройства, если оно не используется длительное время и отсутствует нагрузка.

В этом случае собственная мощность опускается до трех-шести Ватт. При этом автономный инвертор находится в режиме постоянного отслеживания тока, чтобы в любой момент включиться на полную мощность.

Но есть особенность. Во избежание трудностей с питанием девайсов, имеющих небольшие нагрузки, нужна опция ручного отключения дежурного / спящего режима. В этом случае владелец сможет сам активировать и деактивировать функцию в случае необходимости.

Если отключение не предусмотрено, возможна ситуация, когда автономный инвертор останется в дежурном режиме при подключении маломощной нагрузки, к примеру, зарядки.

В завершение отметим, что не берите слишком дешевые устройства, ведь их качество может оказаться далеким от идеала. Лучше выбирать модели с учетом производителя, характеристик и других параметров.

Что такое автономный инвертер

Инвертором в технике электроснабжения называется устройство, обеспечивающее переход от постоянного напряжения к переменному.

Как один из функциональных модулей он входит в перечень обязательных блоков солнечной батареи и позволяет получить из постоянного тока стандартное сетевое однофазное или трехфазное напряжение.

В зависимости от конструктивных особенностей, применяемой схемы включения и перечня решаемых задач инвертор может иметь различное исполнение, что в схематической форме отражено на классификации рисунка.

Рисунок 1. Иерархия инверторов

Устройство вполне допустимо рассматривать как источник бесперебойного питания с расширенными функциональными возможностями.

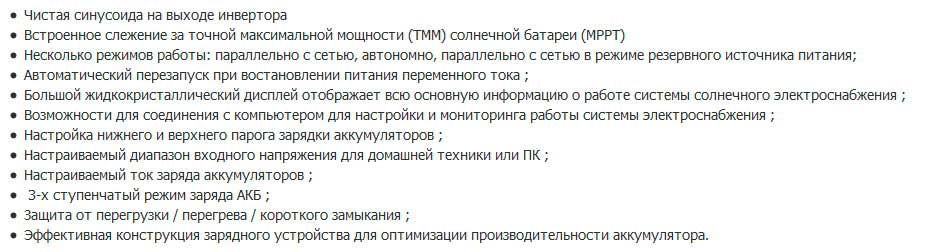

При этом от обычных ИБП начального уровня он отличается в первую очередь следующими основными признаками:

  • содержит несколько равноправных входов для подключения к ним различных источников электрической энергии;
  • самостоятельно управляет источниками получения электроэнергии, обеспечивая нормируемое стандартами напряжение и частоту силовой сети во всем диапазоне разрешенных нагрузок;
  • обеспечивает полную развязку внешнего электрического ввода от внутридомовой сети, для которой функции источника электрической энергии вне зависимости от режима работы всегда берет на себя инвертор.

Последняя особенность определила общепринятое обозначение этого устройства как автономного инвертора.

Однофазные инверторы [ править | править код ]

Существуют несколько групп инверторов:

  • Первая группа более дорогих инверторов обеспечивает синусоидальное выходное напряжение.
  • Вторая группа обеспечивает выходное напряжение упрощённой формы, заменяющей синусоиду. Чаще всего используется сигнал в виде трапецеидального синуса

Для подавляющего большинства бытовых приборов не допустимо использовать переменное напряжение с упрощённой формой сигнала. Синусоида важна для приборов, содержащих электродвигатели/трансформаторы и некоторых телекоммуникационных, измерительных, лабораторных приборов, медицинской аппаратуры, а также профессиональной аудио аппаратуры. Выбор инвертора производится исходя из пиковой мощности энергопотребления стандартного напряжения 220В/50Гц.

Существуют три режима работы инвертора:

  • Режим длительной работы. Данный режим соответствует номинальной мощности инвертора.
  • Режим перегрузки. В данном режиме большинство моделей инверторов в течение нескольких десятков минут (до 30) могут отдавать мощность в 1,2-1,5 раза больше номинальной.
  • Режим пусковой. В данном режиме инвертор способен отдавать повышенную моментальную мощность в течение нескольких миллисекунд для обеспечения запуска электродвигателей и емкостных нагрузок.

В течение нескольких секунд большинство моделей инверторов могут отдавать мощность в 1,5-2 раза превышающую номинальную. Сильная кратковременная перегрузка возникает, например, при включении холодильника.

Инвертора мощностью 150 Вт достаточно, чтобы запитать от бортовой электросети автомобиля практически любой ноутбук. Для питания и зарядки мобильных телефонов, аудио и фотоаппаратуры хватит 7,5 Вт.

Основные составные части ПЧ: выпрямитель, звено постоянного тока, инвертор

Рис. 1. Принципиальная схема ПЧ

Выпрямитель строится на выпрямительных диодах либо, что бывает реже, по диодно-тиристорной схеме. Остановимся на самом простом – диодном выпрямлении.

Трехфазное сетевое напряжение с частотой 50 Гц и напряжением 380 В поступает на вход выпрямителя. После выпрямления мы получаем пульсирующее напряжение, оно уже имеет определенного рода пульсации, но постоянным еще не является. Постоянным напряжение становится после попадания на звено постоянного тока и сглаживания пульсаций. Между выпрямителем и звеном постоянного тока расположен так называемый резистор предзаряда.

Резистор предзаряда ограничивает ток заряда конденсаторов в первый момент времени, таким образом предохраняя диоды выпрямителя и сеть от большого броска тока. По мере заряда конденсатора этот резистор отключается и в дальнейшей работе участия не принимает.

Звено постоянного тока представляет собой, как правило, набор конденсаторов довольно большой емкости. Задача этого элемента максимально сгладить пульсации напряжения, привести его к постоянному значению. В нормальной ситуации, когда сетевое переменное напряжение 380 В, значение на звене выпрямленного постоянного тока составляет 540 В. Если сетевое напряжение больше или меньше, то величина выпрямленного напряжения пропорционально увеличивается или уменьшается.

Свойства инверторов [ править | править код ]

  • Инверторы напряжения позволяют устранить или по крайней мере ослабить зависимость работы информационных систем от качества сетей переменного тока. Например, в персональных компьютерах при внезапном отказе сети с помощью резервной аккумуляторной батареи и инвертора, образующих источник бесперебойного питания (ИБП), можно обеспечить работу компьютеров для корректного завершения решаемых задач. В более сложных ответственных системах инверторные устройства могут работать в длительном контролируемом режиме параллельно с сетью или независимо от неё.
  • Кроме «самостоятельных» приложений, где инвертор выступает в качестве источника питания потребителей переменного тока, широкое развитие получили технологии преобразования энергии, где инвертор является промежуточным звеном в цепочке преобразователей. Принципиальной особенностью инверторов напряжения для таких приложений является высокая частота преобразования (десятки-сотни килогерц). Для эффективного преобразования энергии на высокой частоте требуется более совершенная элементная база (полупроводниковые ключи, магнитные материалы, специализированные контроллеры).
  • Как и любое другое силовое устройство, инвертор должен иметь высокий КПД, обладать высокой надежностью и иметь приемлемые массо-габаритные характеристики. Кроме того, он должен иметь допустимый уровень высших гармонических составляющих в кривой выходного напряжения (допустимое значение коэффициентов гармоник) и не создавать при работе недопустимый для других потребителей уровень пульсации на зажимах источника энергии.
  • В системах чистого измеренияGr > Работа инвертора

Работа инвертора напряжения основана на переключении источника постоянного напряжения с целью периодического изменения полярности напряжения на зажимах нагрузки. Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

  • регулирование напряжения;
  • синхронизация частоты переключения ключей;
  • защитой их от перегрузок и др.

По принципу действия инверторы делятся на:

автономные;

  • инверторы напряжения (АИН), пример — инверторы большинства ИБП;
  • инверторы тока (АИТ), пример — советский аэродромный преобразователь АПЧС-63У1 ;
  • резонансные инверторы (АИР);

зависимые (инверторы, ведомые сетью), пример — силовой преобразователь электровозов ВЛ85, ЭП1 и др.

Разновидности преобразователей

Среди всего многообразия существующих видов преобразователей выделяются следующие классы:

  • специальные устройства для дома;
  • высоковольтное и высокочастотное оборудование;
  • бестрансформаторные и инверторные импульсные устройства;
  • преобразователи постоянного напряжения;
  • регулируемые аппараты.

К этой же категории электронных приборов относят преобразователи тока в напряжение.

Аппаратура для дома

С этим типом преобразовательных устройств рядовой пользователь сталкивается постоянно, поскольку в большинстве моделей современной техники имеется встроенный блок питания. К тому же классу относятся бесперебойные источники питания (БИП), имеющие встроенный аккумулятор.

В отдельных случаях бытовые преобразователи выполняются по двойной кольцевой (инверторной) схеме.

За счет такого преобразования от источника постоянного тока (аккумулятора, например), удается получить на выходе переменное напряжение стандартной величины 220 Вольт. Особенностью электронных схем является возможность получения на выходе чисто синусоидального сигнала постоянной амплитуды.

Регулируемые устройства

Эти агрегаты способны значение выходного напряжения и повышать его. На практике чаще встречаются аппараты, позволяющие плавно изменять пониженное значение выходного потенциала.

Классическим является случай, когда на входе действует 220 Вольт, а на выходе получается регулируемое постоянное напряжение величиной от 2-х до 30 Вольт.

Бестрансформаторные приборы

Бестрансформаторные (инверторные) агрегаты построены по электронному принципу, предполагающему применение отдельного модуля управления. В качестве промежуточного звена в них используется преобразователь частоты, приводящий сигнал на выходе к удобному для выпрямления виду. В современных образцах инверторного оборудования нередко устанавливаются программируемые микроконтроллеры, существенно повышающие качество управление преобразованием.

Высоковольтные устройства представлены уже описанными станционными трансформаторами, повышающими и понижающими передаваемое напряжение в нужных соотношениях.

При передаче энергии по высоковольтным линиям и последующей трансформации стремятся свести ее потери в ваттах к минимуму.

К этому же классу относятся устройства, формирующие сигнал для управления лучом в телевизионной трубке (кинескопе).
