Принцип работы соленоида
Самая примитивная конструкция соленоида представляет собой катушку, создающую магнитное поле. Устройства, которые мы называем соленоидами, состоят из катушки и движущегося сердечника из железа или другого материала. При подаче тока в катушку сердечник втягивается и приводит в движение механический объект, соединенный с сердечником. Простой соленоид показан ниже:
Для приведения в движение сердечника на катушку подается напряжение. Поскольку индуктивное сопротивление катушки довольно велико для ускорения процессов срабатывания на катушку подают повышенное напряжение. Втягивающая сила сердечника пропорциональна току.
Для удержания механического устройства в активной зоне необходим гораздо меньший ток. Если ток в катушке после доведения механического устройства до конечной точки не уменьшить, то это вызовет значительно больший нагрев соленоида.
Для решения этой проблемы можно использовать драйвер постоянного тока. Ток можно контролировать по времени для обеспечения минимальных тепловых потерь при максимально необходимом удерживающем моменте.
Что влияет на индуктивность?
От каких факторов зависит индуктивность катушки? Давайте проведем несколько опытов. Я намотал катушку с немагнитным сердечником. Ее индуктивность настолько мала, что LC – метр мне показывает ноль.
Имеется ферритовый сердечник
Начинаю вводить катушку в сердечник на самый край
LC-метр показывает 21 микрогенри.
Ввожу катушку на середину феррита
35 микрогенри. Уже лучше.
Продолжаю вводить катушку на правый край феррита
20 микрогенри. Делаем вывод, самая большая индуктивность на цилиндрическом феррите возникает в его середине. Поэтому, если будете мотать на цилиндрике, старайтесь мотать в середине феррита. Это свойство используется для плавного изменения индуктивности в переменных катушках индуктивности:
где
1 – это каркас катушки
2 – это витки катушки
3 – сердечник, у которого сверху пазик под маленькую отвертку. Вкручивая или выкручивая сердечник, мы тем самым изменяем индуктивность катушки.
Экспериментируем дальше. Давайте попробуем сжимать и разжимать витки катушки. Для начала ставим ее в середину и начинаем сжимать витки
Индуктивность стала почти 50 микрогенри!
А давайте-ка попробуем расправим витки по всему ферриту
13 микрогенри. Делаем вывод: для максимальной индуктивности мотать катушку надо “виток к витку”.
Убавим витки катушки в два раза. Было 24 витка, стало 12.
Совсем маленькая индуктивность. Убавил количество витков в 2 раза, индуктивность уменьшилась в 10 раз. Вывод: чем меньше количество витков – тем меньше индуктивность и наоборот. Индуктивность меняется не прямолинейно виткам.
Давайте поэкспериментируем с ферритовым кольцом.
Замеряем индуктивность
15 микрогенри
Отдалим витки катушки друг от друга
Замеряем снова
Хм, также 15 микрогенри. Делаем вывод: расстояние от витка до витка не играет никакой роли в катушке индуктивности тороидального исполнения.
Мотнем побольше витков. Было 3 витка, стало 9.
Замеряем
Офигеть! Увеличил количество витков в 3 раза, а индуктивность увеличилась в 12 раз! Вывод: индуктивность меняется не прямолинейно виткам.
Если верить формулам для расчета индуктивностей, индуктивность зависит от “витков в квадрате”. Эти формулы я здесь выкладывать не буду, потому как не вижу надобности. Скажу только, что индуктивность зависит еще от таких параметров, как сердечник (из какого материала он сделан), площадь поперечного сечения сердечника, длина катушки.
Назначение
Особенность работы такого прибора понятна и проста. Во внутренней части механизма имеется катушка, которая реагирует на электромагнитные толчки. При действии на нее электромагнитного поля она дает напряжение на маленький плунжер. Запорная часть вжимается поршнем или простым устройством из нескольких пружинок, как пластиковая труба. Процесс определенной работы зависит от того, какой клапан соленоидный будет вмонтирован. В одном оборудовании при подаче электричества закрепляющий диск приподнимается, а в другом, совсем наоборот, опускается для полного перекрытия потока.

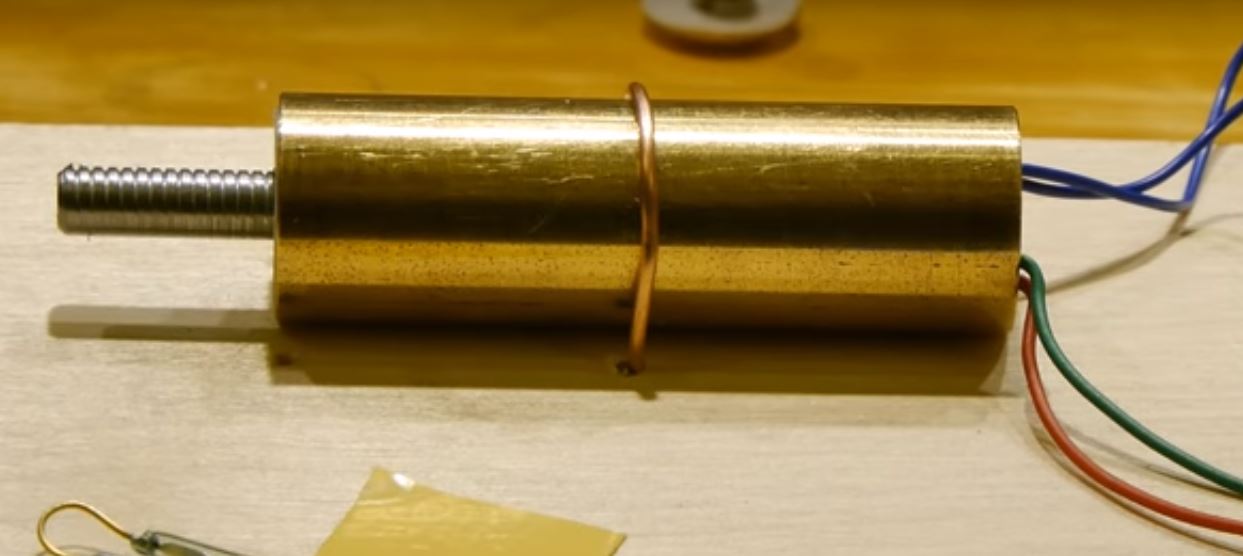

Красивый соленоидный двигатель
Соленоидный двигатель — это нечто среднее между электродвигателем и ДВС, причём по звуку ближе ко второму. В первой половине девятнадцатого века такую конструкцию всерьёз собирались применять для приведения в движение механизмов. Теперь же на этом принципе строят небольшие макеты, либо работающие просто сами по себе, либо, реже, вращающие крыльчатки вентиляторов. Особенно те самодельщики, которые в детстве прочитали книгу о Карлсоне, запомнившие описанную там аварию, и не решающиеся строить макеты паровых машин, двигателей Стирлинга и ДВС. Автор Instructables под ником Dr Qui решил сделать соленоидный двигатель хоть и без крыльчатки, зато красивым.
Красивым — значит, без единого лишнего отверстия в подставке. Поэтому отладку мастер проводил на временной подставке из фанеры, и лишь определившись с расположением всех компонентов, перенёс их на постоянную. Она сосновая, вырезана ленточной пилой и отшлифована. С обратной стороны в ней сделана выемка для проводов, залитая вместе с ними термоклеем:
Так мастер выполнил клеммы для подключения источника питания:
Этот маховик когда-то был частью двигателя в видеомагнитофоне. Из него удалено всё, кроме, собственно, маховика и вала:
Кривошип выполнен из маховика от CD-привода и винтика от него же:
Вот они по отдельности:
Для крепления всего этого Dr Qui чуть доработал алюминиевый уголок:
И приделал к нему такую штуку с подшипником от того же видеомагнитофонного двигателя:
К маховику для красоты приклеил эпоксидкой «блин» от жёсткого диска (см. КДПВ).
Коромысло вырезал из алюминия:
В центральное отверстие поместил подшипник:
Держатель коромысла сварил средством Durafix из нескольких алюминиевых деталей:
Немного погонял всё это на упомянутой выше фанерной подставке с первым попавшимся соленоидом от телефонного коммутатора. Здесь «блин» от жёсткого диска к маховику ещё не приклеен, а все механические соединения пока сделаны жёсткой проволокой. Контактной группы ещё нет, включать и выключать соленоид пока приходится вручную:
Оказалось, что соленоид быстро перегревается, а способ передачи усилия от него к коромыслу неоптимален. Мастер поискал у себя другой соленоид и нашёл такой:
Закрепил так:
Для передачи усилия от соленоида к коромыслу сделал L-образное звено и держатель для него. Здесь снова не обошлось без Durafix’а:
Передача усилий кусками жёсткой проволоки — это несерьёзно. А вот так солиднее:
В качестве контактной группы Dr Qui применил микропереключатель от CD-привода. К нему приклеил эпоксидкой гайку с полимерной вставкой, шток нарастил держателем, применяемым в авторучках для их крепления на рубашку:
Так мастер сделал кулачок, нажимающий на шток а определённых положениях маховика:
Соединил соленоид механически с L-образным звеном:
Соединил клеммы, микропереключатель и соленоид электрически:
Определившись с расположением компонентов, перенёс их с временной подставки на постоянную:
И запустил двигатель от 12-вольтового аккумулятора, применяемого в ИБП:
Сразу после включения двигателя маховик необходимо подтолкнуть, без этого он вращаться не начнёт, а соленоид перегреется.
Источник
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Рабочий цикл соленоида
Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.
Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:
Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.
Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.
Материал по теме: Что такое реле времени.
Соленоид в упаковке
Ошибки коробки автомат
Современные коробки передач оснащены системами самодиагностики, которые являются составной частью электронного блока и отслеживают состояние ключевых узлов механизма на основе поступающих от датчиков сигналов. Если обнаруживается поломка, система выдает код ошибки.
Неисправности соленоидов можно определить по ошибкам номер P0745 – P0774 и P0785 – P0789 включительно. Система самодиагностики не информирует о проблемах с маслом.
Обнаружить проблемы с маслом можно с помощью ламп давления и перегрева масла. Первая зажигается, когда давление жидкости опускается ниже критической отметки, вторая – когда температура масла в трансмиссии достигает критических значений.
Описание характерных поломок соленоидов
Чаще всего электромагнитные клапаны страдают от использования некачественного смазочного материала. Элементы соленоида покрываются налетом накоксованного масла. Наступает момент, когда подвижный шток окончательно заклинивает в одном положении.
Если произошло залипание сердечника в одном соленоиде, это означает что все клапаны, входящие в гидравлический блок АКПП тоже скоро заклинят. В этом случае рекомендуется менять все соленоиды АКПП одновременно. При этом необходимо также произвести полную замену смазочной жидкости на высококачественное масло. Марка смазочного материала выбирается в соответствии с рекомендациями автопроизводителя, изложенными в инструкции на данный автомобиль.
Электромагнитные клапаны ломаются также по причине сбоев в работе самого блока управления, который посылает электрические импульсы на соленоиды. Подобная проблема может быть выявлена только при проведении тщательной компьютерной диагностики автомобиля. Вышедший из строя управляющий блок ЭБУ не подлежит ремонту, его просто меняют на новый дорогостоящий экземпляр.
Заявленный срок службы соленоидов АКПП также является ограниченным во времени. Как и любой механизм, клапаны не работают бесконечно долго даже при соблюдении необходимых требований. Средняя продолжительность их эксплуатации приблизительно рассчитана на количество циклов, равное от 300 до 400 тысяч. При этом необходимо учитывать, что на длительность службы соленоидов существенное влияние оказывает не столько общий пробег автомобиля, сколько манера вождения автовладельца.
Если водитель практикует агрессивное вождение, часто нажимает на педаль газа и активно переключает передачи, магнитные клапаны АКПП потребуется менять намного раньше заявленного эксплуатационного срока.
Самостоятельная проверка и замена соленоидов АКПП
Соленоиды постоянно находятся в агрессивной среде – трансмиссионном масле с металлическими мелкими продуктами износа шестерен (стружка, осколки, сажа от тормозных фрикционов и пр.).Принцип действия клапана АКПП состоит в том, что его сердечник постоянно находится в магнитном поле. Этим магнитом притягиваются металлические фрагменты, находящиеся в масляном растворе, на стержень и обмотку катушки.
Если при эксплуатации автомобиля замечены такие признаки, как удары и толчки в районе коробки передач, загорелась лампочка датчика о неисправности АКПП, переключение передач сопровождается резкими ударами и рывками, рекомендуется проверить состояние соленоидов:
- Первичная компьютерная диагностика гидроблока.
- Если компьютер выдал заключение о поломке соленоидов, данные механизмы демонтируются с машины для дальнейшего анализа.
- При помощи тестера замеряется сопротивление соленоида. Данный показатель должен быть равен 10-25 Ом.
- Проверяется возможное заклинивание сердечника. Контакты клапана подсоединяются к источнику тока с напряжением 12 вольт. Если соленоид исправен, он должен при подключении издавать явный щелчок.
Существует метод проверки соленоидов при помощи сжатого воздуха. Считается, что при продувке клапана, находящегося в закрытом положении, он свободно пропускает воздушный поток. Соответственно, в открытом – воздух не проходит.
Замена соленоидов в АКПП может быть произведена в условиях гаража. Основное условие – тщательное выполнение рекомендаций. Тип соленоида определяется, исходя из особенностей конструкции автоматической коробки передач. Необходимые технические данные на АКПП можно посмотреть в инструкции по эксплуатации конкретного автомобиля.
Алгоритм действий при замене соленоидов АКПП:
- демонтаж гидроблока с коробки передач (открутить болты, отжать специальные фиксаторы);
- отключение от питания и извлечение соленоидов из блока;
- установка новых соленоидов на освободившиеся места;
- подключение элементов к сети;
- установка гидроблока на место с заменой изношенной прокладки на новую.
Прокладка гидроблока нуждается в обязательной замене с целью предупреждения возможных утечек масляной жидкости.
Электромагнитное переключение
Обычно соленоиды, линейные или вращающиеся, работают с приложением постоянного напряжения, но их также можно использовать с синусоидальными напряжениями переменного тока, используя двухполупериодные мостовые выпрямители для выпрямления питания, которые затем можно использовать для переключения соленоида постоянного тока. Малые соленоиды типа DC могут легко управляться с помощью транзисторных или полевых МОП-транзисторов и идеально подходят для использования в роботизированных устройствах.
Однако, как мы видели ранее с электромеханическими реле, линейные соленоиды являются «индуктивными» устройствами, поэтому требуется некоторая электрическая защита через катушку соленоида для предотвращения повреждения полупроводникового переключающего устройства высокими обратными ЭДС. В этом случае используется стандартный «Диод маховика», но вы также можете использовать стабилитрон или варистор малого значения.

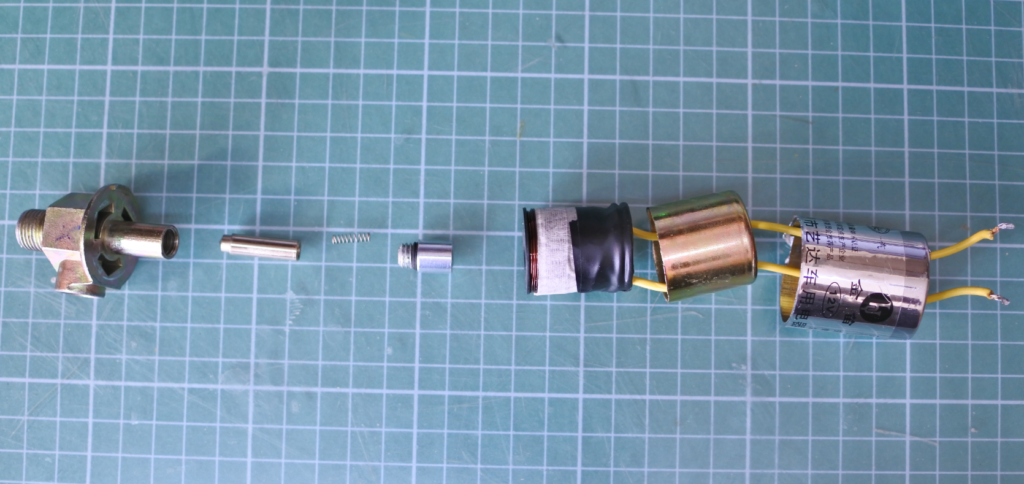

Устройство электромагнитного клапана.
Индуктивность
Индуктивность — это способность накапливать магнитное поле. Она характеризует способность проводника сопротивляться электрическому току. Проще всего это делать с помощью катушки, потому что катушка состоит из витков, которые представляют собой контуры. Вспомните про магнитный поток и обруч под дождем — в контуре создается магнитный поток. Где поток, там и электромагнитная индукция.
Индуктивность контура зависит от его формы и размеров, от магнитных свойств окружающей среды и не зависит от силы тока в контуре.
Как работает катушка
Вокруг каждого проводника, по которому протекает ток, образуется магнитное поле. Если поместить проводник в переменное поле — в нем возникнет ток.
Магнитные поля каждого витка катушки складываются. Поэтому вокруг катушки, по которой протекает ток, возникает сильное магнитное поле. При изменении силы тока в катушке будет изменяться и магнитный поток вокруг нее.
Задачка раз
На рисунке приведен график зависимости силы тока от времени в электрической цепи, индуктивность которой 1 мГн. Определите модуль ЭДС самоиндукции в интервале времени от 15 до 20 с. Ответ выразите в мкВ.
Решение
За время от 15 до 20 с сила тока изменилась от 20 до 0 мА. Модуль ЭДС самоиндукции равен:
Ответ: модуль ЭДС самоиндукции с 15 до 20 секунд равен 4 мкВ.
Задачка два
По проволочной катушке протекает постоянный электрический ток силой 2 А. При этом поток вектора магнитной индукции через контур, ограниченный витками катушки, равен 4 мВб. Электрический ток какой силы должен протекать по катушке для того, чтобы поток вектора магнитной индукции через указанный контур был равен 6 мВб?
Решение
При протекании тока через катушку индуктивности возникает магнитный поток, численно равный Ф = LI.
Отсюда индуктивность катушки равна:
Тогда для достижения значений потока вектора магнитной индукции в 6 мВб ток будет равен:
Ответ: для достижения значений потока вектора магнитной индукции в 6 мВб необходим ток в 3 А.
что это такое, и основные неисправности и их устранение » Авторемонт
Приветствую вас, дорогие мои читатели. Не буду вас утомлять терминами из энциклопедии, благо таких хоть много. Попытаюсь доходчиво и популярно поведать про соленоиды, каковые везде присутствуют в отечественных машинах.
Что такое соленоид
Где используются соленоиды
Говоря кратко — в тягах. Вторыми словами в случае если что-то необходимо толкнуть либо подтянуть, используется соленоид. Соленоиды вы встретите в несложных электромагнитных клапанах, тягах центрального замка, воздушных заслонках в климат контроле, каковые смогут принимать положение «открыто» либо «закрыто». Но имеется два узла в автомобиле, каковые значительно чаще упоминаются: топливная форсунка в распределенном впрыске и втягивающее реле в стартере — эти подробности являются соленоидами.
Конечный непрерывный соленоид
Силовая линия и плотность магнитного поля, создаваемые соленоидом с поверхностной плотностью тока
Конечный соленоид — это соленоид конечной длины. Непрерывный означает, что соленоид образован не отдельными катушками, а листом проводящего материала. Мы предполагаем, что ток равномерно распределен по поверхности соленоида с поверхностной плотностью тока K ; в цилиндрических координатах :
- K→знак равноялϕ^.{\ displaystyle {\ vec {K}} = {\ frac {I} {l}} {\ hat {\ phi}}.}
Магнитное поле можно найти с помощью векторного потенциала , который для конечного соленоида радиуса R и длины l в цилиндрических координатах равен
(ρ,ϕ,z){\ displaystyle (\ rho, \ phi, z)}
- Аϕзнак равноμя2π1лрρζk(k2+час2-час2k2час2k2K(k2)-1k2E(k2)+час2-1час2Π(час2,k2))ζ-ζ+,{\ displaystyle A _ {\ phi} = {\ frac {\ mu _ {0} I} {2 \ pi}} {\ frac {1} {l}} {\ sqrt {\ frac {R} {\ rho} }} \ left _ {\ zeta _ {-}} ^ {\ zeta _ {+}},}
куда
- ζ±знак равноz±л2,{\ displaystyle \ zeta _ {\ pm} = z \ pm {\ frac {l} {2}},}
- час2знак равно4рρ(р+ρ)2,{\ displaystyle h ^ {2} = {\ frac {4R \ rho} {(R + \ rho) ^ {2}}},}
- k2знак равно4рρ(р+ρ)2+ζ2,{\ Displaystyle к ^ {2} = {\ гидроразрыва {4R \ rho} {(R + \ rho) ^ {2} + \ zeta ^ {2}}},}
- K(м)знак равно∫π211-мгрех2θdθ,{\ Displaystyle К (м) = \ int _ {0} ^ {\ pi / 2} {\ frac {1} {\ sqrt {1-m \ sin ^ {2} \ theta}}} d \ theta,}
- E(м)знак равно∫π21-мгрех2θdθ,{\ displaystyle E (m) = \ int _ {0} ^ {\ pi / 2} {\ sqrt {1-m \ sin ^ {2} \ theta}} d \ theta,}
- Π(п,м)знак равно∫π21(1-пгрех2θ)1-мгрех2θdθ.{\ displaystyle \ Pi (n, m) = \ int _ {0} ^ {\ pi / 2} {\ frac {1} {(1-n \ sin ^ {2} \ theta) {\ sqrt {1- m \ sin ^ {2} \ theta}}}} d \ theta.}
Здесь , и полные эллиптические интегралы первого, второго и третьего рода.
K(м){\ Displaystyle К (м)}E(м){\ Displaystyle E (м)}Π(п,м){\ Displaystyle \ Pi (п, м)}
С использованием
- B→знак равно∇×А→,{\ displaystyle {\ vec {B}} = \ nabla \ times {\ vec {A}},}
плотность магнитного потока получается как
- Bρзнак равноμя4π2лрρk2-2kK(k2)+2kE(k2)ζ-ζ+,{\ displaystyle B _ {\ rho} = {\ frac {\ mu _ {0} I} {4 \ pi}} {\ frac {2} {l}} {\ sqrt {\ frac {R} {\ rho} }} \ left _ {\ zeta _ {-}} ^ {\ zeta _ {+}},}
- Bzзнак равноμя4π1л1рρζk(K(k2)+р-ρр+ρΠ(час2,k2))ζ-ζ+.{\ displaystyle B_ {z} = {\ frac {\ mu _ {0} I} {4 \ pi}} {\ frac {1} {l}} {\ frac {1} {\ sqrt {R \ rho} }} \ left _ {\ zeta _ {-}} ^ {\ zeta _ {+}}.}
На оси симметрии радиальная составляющая обращается в нуль, а осевая составляющая поля равна
- Bzзнак равноμNя2(л2-zлр2+(л2-z)2+л2+zлр2+(л2+z)2){\ displaystyle B_ {z} = {\ frac {\ mu _ {0} NI} {2}} {\ Biggl (} {\ frac {l / 2-z} {l {\ sqrt {R ^ {2}) + (1/2-z) ^ {2}}}}} + {\ frac {l / 2 + z} {l {\ sqrt {R ^ {2} + (1/2 + z) ^ {2} }}}} {\ Biggr)}}.
Внутри соленоида, вдали от концов ( ), это значение стремится к постоянному значению .
л2-|z|≫р{\ displaystyle l / 2- | z | \ gg R}Bзнак равноμNял{\ displaystyle B = \ mu _ {0} NI / l}
Принцип функционирования
Итак, данные элементы представляют собой устройства со спиральными обмотками из изолированных проводников. Такие устройства обладают повышенной индуктивностью, что является их преимуществом с учётом меньшей ёмкости.
Некоторые работают с сердечником, некоторые нет. Сердечник сильно повысит индуктивность элемента. Кроме того, степень индуктивности зависит от материалов, из которых создан сердечник в устройстве. Сердечники бывают сплошными и разомкнутые, во втором случае в них есть зазоры.
Это означает следующее: в случае разрыва цепей с повышенной индукцией напряжение станет повышенным, образуя электрическую дугу. Если конструкция включает в себя полупроводниковые ключи, их пробьёт.
Чтобы этого не произошло, необходимо задействовать снабберную цепь. Её создают из резисторов и конденсаторов, устанавливая параллельным способом с ключом.
Конструкция катушки
Катушки индуктивности имеют множество разновидностей по конструктивным особенностям. В основе любой конструкции лежит от одного и более витков изолированного провода.
Различают следующие конструкции по типу обмоток:
- Соленоидальная – длина намотки многократно превышает диаметр;
- Тороидальная – когда соленоид свернут в форме тора.
- Многослойная – разновидность соленоида при наличии нескольких рядов обмоток;
- Секционированная – обмотки состоят из нескольких частей – секций;
- С намоткой «Универсал».
Вам это будет интересно Переход с 380 на 220 вольт Две последних разновидности используются при необходимости снижения собственной паразитной емкости.
Секционированная катушка с обмоткой «универсал»
Важно! Все перечисленные разновидности могут быть выполнены с сердечником из ферромагнитного материала для увеличения индуктивности при сохранении габаритов. Регулировка (изменение) индуктивности производится путем:
Регулировка (изменение) индуктивности производится путем:
- Сдвига части витков в однослойных катушках;
- Изменением положения ферромагнитного сердечника;
- Переключением части витков;
- Изменение взаимного расположения обмоток, соединенных последовательно (вариометры).
Параллельное соединение катушек индуктивности.
При параллельном соединении катушек индуктивности также возможны три варианта:
- Магнитное поле одной катушки не пересекает витков второй катушки, тогда: \frac{1}{L_0} = \frac{1}{L_1} +\frac{1}{L_2} или L_0 = \frac{L_1L_2}{L_1 + L_2}
- Часть магнитного потока одной катушки пронизывает витки второй и катушки включены согласно (как изображено на рисунке – то есть начала обеих катушек подключены к одному узлу). В этом случае: L_0 = \frac{L_1L_2\medspace-\medspace M^2}{L_1 + L_2\medspace-\medspace 2M}
- Часть магнитного потока одной катушки пронизывает витки второй и катушки включены встречно. В этом случае: L_0 = \frac{L_1L_2\medspace-\medspace M^2}{L_1 + L_2 + 2M}
Также как и в случае с последовательным соединением, при согласном включении общая индуктивность будет больше, чем при встречном включении, поскольку знаменатель дроби будет меньше.
Собственно, на этом мы и заканчиваем рассмотрение катушек индуктивности. Ранее мы изучили конденсаторы и резисторы, а в будущих статьях нам предстоит работать с цепями, включающие все эти элементы в разных комбинациях
