Принцип работы штангенциркуля, виды инструмента и примеры замеров

Подготовка перед измерением

Перед использованием штангенциркуля его необходимо очистить от смазки и частичек пыли, уделив внимание поверхностям, которые будут задействованы в измерениях. Далее инструмент требуется проанализировать на точность

Если работа выполняется посредством нониусного прибора, сделать это будет просто — для этого только необходимо совместить главные (широкие) губки штангенциркуля, которые расположены снизу. При этом отметки на уровне «0» обеих шкал должны совпасть. Одновременно с этим 19-ая отметка шкалы должна совпасть с 10-ой — на нониусе. При соблюдении названных условий прибор можно считать исправным и полностью готовым к проведению измерений.

Руководство по использованию регламентирует правила и для анализа стрелочного и цифрового штангенциркулей, при этом тоже предстоит сопрячь между собой губки прибора.

Тогда как на экране электронного аппарата должно появиться обозначение «0».

Обзор лучших моделей

Невзирая на узкую направленность приборов подобного вида, они часто необходимы в домашних условиях. Лучшие электронные модели на 2018 год представлены в таблице.

Все описанные приборы проводят замеры в миллиметрах и дюймах, у них есть ЖК-экран, автоматическое отключение, основная часть сделана из нержавейки. Как правило, все электронные штангенциркули продаются в защитном кейсе из пластика, но часть моделей не оснащаются подобным дополнением.

Электронные штангенциркули используются по аналогии с механическими моделями. Для замера внутренних частей губки вставляются в заготовку, разводятся до максимума, пока не будет упора в стенки. Готовые данные выводятся на дисплей. Подобным образом измеряется наружная часть и глубина.

Для сравнения двух размеров необходимо пользоваться фиксирующим винтом

Каждый новый замер требует обнуления информации, еще важно следить за режимом в мм или дюймах. С электронными приборами нужно быть бережнее, поскольку они очень чувствительны и могут выходить из строя или показывать неверные данные

Производители всегда рекомендуют носить с собой дополнительные батарейки, а хранение производить в футляре. Основные правила выбора и эксплуатации можно послушать здесь:

Как работать со штангенциркулем

Процесс измерения начинают с подготовки инструмента. Его очищают от пыли и смазки, совмещают губки для наружных измерений. Шкала на штанге и первая отметка на нониусе должны совпадать с нулевой риской. 10 отметка на нониусной шкале – с риской 19 мм на шкале штанги.

Цифровой штангенциркуль готов к работе, если стрелка показывает на «0». Нулевой показатель должен быть на дисплее электронного прибора. Как пользоваться штангенциркулем? Видео поможет новичкам правильно пользоваться прибором, измерять толщину стенок деталей, диаметр изделий, глубину отверстий.

Как проводить измерения штангенциркулем

Для определения параметров наружных поверхностей работают с большими губками.

1. Раздвинуть губки на необходимую ширину, передвигая рамку.
2. Зафиксировать между ними деталь так, чтобы лезвия плотно прилегали к её поверхности: используют регулировочный винт.
3. Проверить точность установки прибора: перекосы губок недопустимы.
4. Отложить деталь, расшифровать информацию.

Как правильно измерить штангенциркулем внутреннюю поверхность детали?

1. Выставить шкалу на «0».
2. Малые губки помещают внутрь детали.
3. Раздвигают губки: они должны коснуться внутренней поверхности.
4. Зафиксировать с помощью винта положение штангенциркуля.
5. Проверить точное прилегание лезвий губок.
6. Изучить параметры.

При измерении штангенциркулем глубины отверстия, используют глубиномер. Его выдвигают из штанги, передвигая рамку. Считывают параметры после того, как планка достигает дна отверстия.

Как определить показания на штангенциркуле

При считывании информации размеров наружной, внутренней поверхности детали, её глубины, принимают во внимание показатели на основной и дополнительной шкале

• Основной размер детали определяют по разметке на штанге прибора там, где находится нулевая отметка нониуса.
• Доли миллиметра высчитывают по рискам шкалы нониуса или на циферблате стрелочного механизма.
• Основной показатель и размеры на дополнительной шкале складываются.

Если нулевая отметка нониуса на штанге находится между цифрами 22 мм и 23 мм, то размер детали 22 мм. Чтобы определить показатель нониуса, необходимо установить, какая риска дополнительной шкалы совпадает с разметкой на штанге. Точное взаиморасположение даёт показатель доли миллиметра.

Если риска нониуса находится между двумя штрихами основной шкалы, то принимают во внимание наименьшее число. Риска нониуса находится между показателями 4 и 5 линейки штанги, доли миллиметров будут составлять «4». Общий размер детали — 22,4 мм

Общий размер детали — 22,4 мм.

Подобным образом считывается информация с циферблатного устройства. Электронный прибор показывает на дисплее уже общий результат: скорость измерения 60 сек. Прибор подключают к компьютеру, выводят данные на жёсткий диск для дальнейшего анализа информации.

После завершения работы штангенциркулем регулировочный винт на приборе ослабляют, губки раздвигают на 2 мм. Все составляющие детали протирают ветошью от пыли и масла, устройство укладывают в футляр.

Штангенциркуль не относится к сложным измерительным приборам. Он прост в использовании. Точность показателей удовлетворит самых требовательных мастеров. Прибором измеряют не только параметры деталей. Его используют, чтобы мерить диаметр сверла, отверстий, камней в ювелирной промышленности.

https://youtube.com/watch?v=Nobw6s9k4dQ

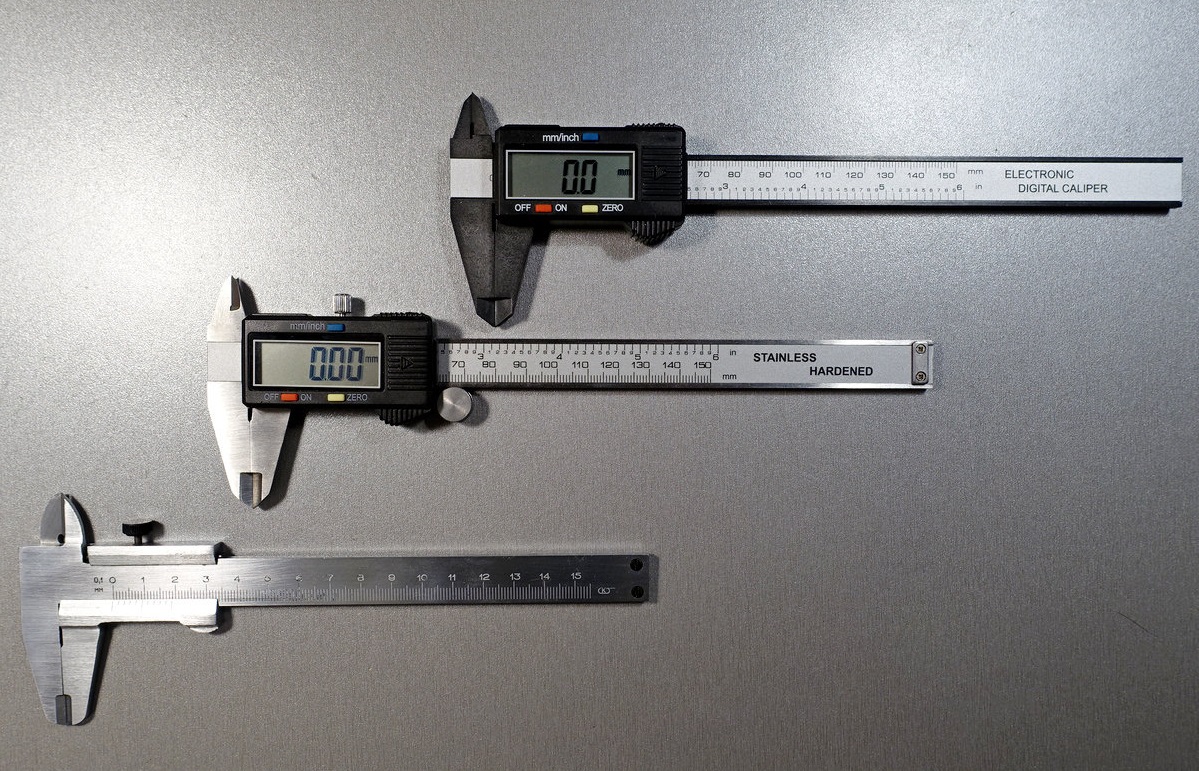

Виды штангенциркулей

В целом, все виды штангенциркулей можно разделить на механические и электронных в зависимости от типа шкалы. Основными видами, согласно ГОСТ 166-89 являются:

• ШЦ-I — инструмент с 2-сторонним размещением  губок для измерения наружных и внутренних величин и глубиномером.
• ШЦК — оснащен круговой шкалой для определения точного размера. Более простой в применении, чем штангенциркуль с отсчетом по нониусу.
• ШЦТ-I — односторонние губки для измерения наружных линейных размеров. Отличается высокой стойкостью к износу.
• ШЦ-II — оснащен двумя губками для наружного и внутреннего замера и разметки, а также рамкой микрометрической подачи.
• ШЦ-III — односторонние губки для определения наружных и внутренних размеров.
• ШЦЦ — электронный штангенциркуль с цифровой индикацией.

Нониусный (аналоговый)

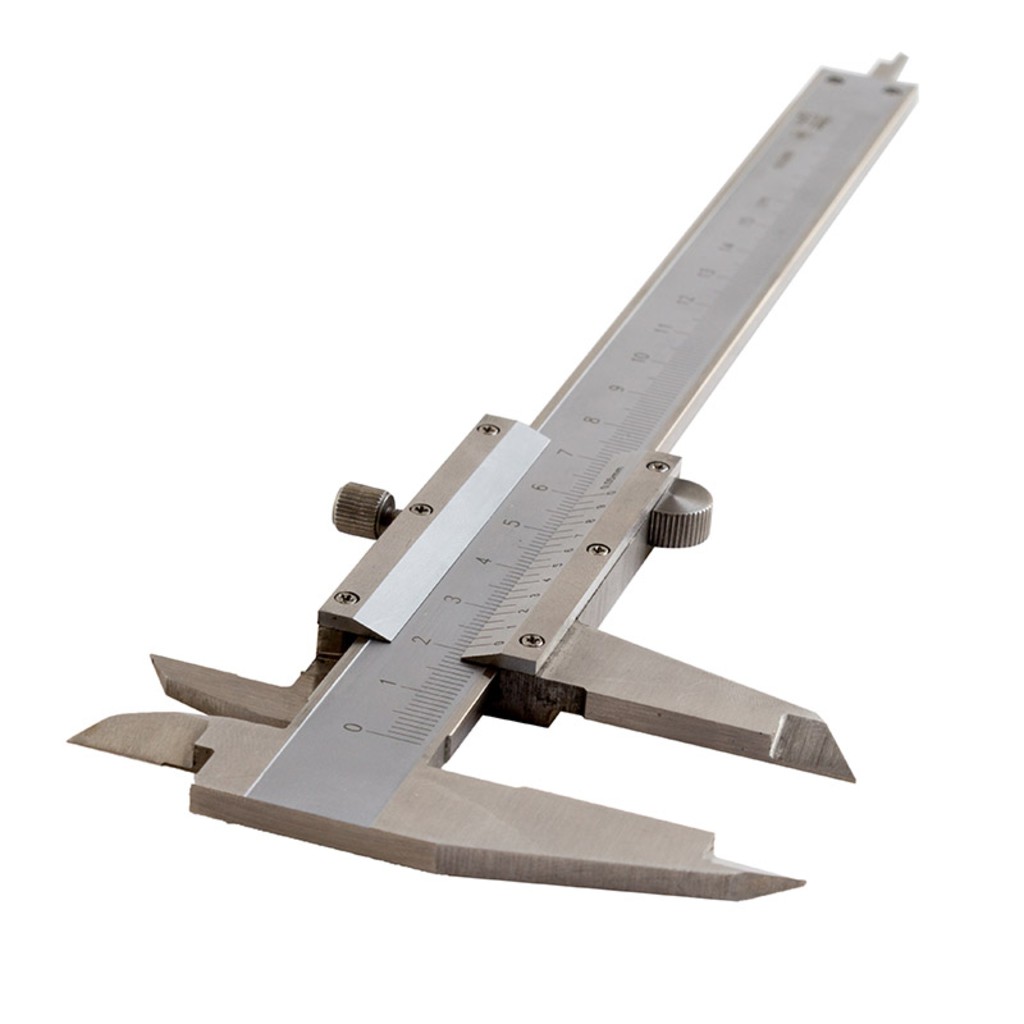

Данная разновидность колумбика является классическим вариантом инструмента. Он состоит из штанги и подвижной рамки с нониусом. Прибор отличается простотой конструкции и вполне демократичной стоимостью. Так,самую простую нониусную модель с односторонними губками и глубиномером можно приобрести за 400 рублей.

Стрелочный

Не требует вычислений, более простой в использовании, так как результаты замеров отображаются на циферблате с круговой шкалой.

Стоимость – от 1700 рублей.

Цифровой

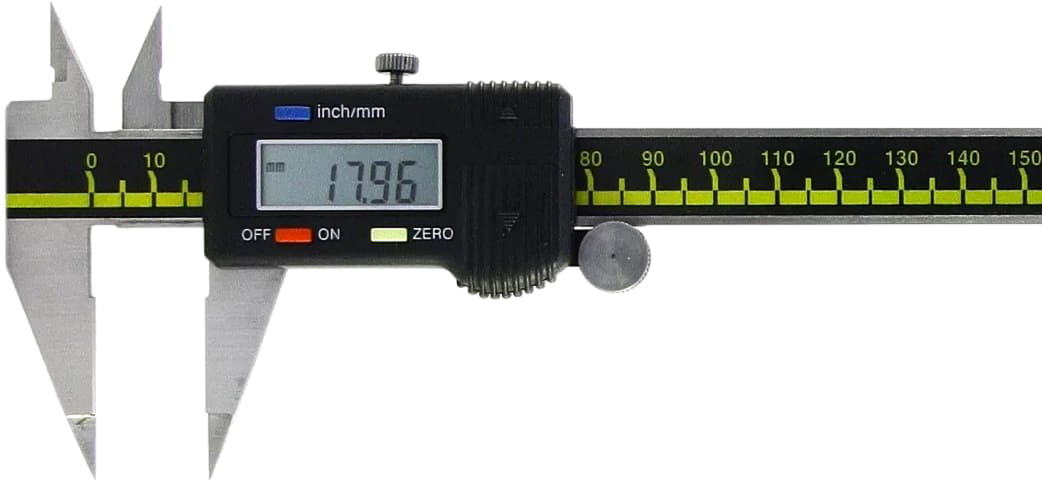

С небольшим дисплеем, на который выводятся в цифровом виде результаты замеров. Обладает наивысшей точностью.

Другое название – электронный. Стоимость – от 700 рублей за самые простые модели.

Кроме того, штангели бывают с глубиномером (тип Т-I и I) и без него (тип II и III).

Прецизионный штангенциркуль – общее название для моделей, обладающих повышенной точностью измерений.

Кстати говоря, моноблочный инструмент (неподвижные губки не закреплены на штанге, а являются неотъемлемой ее частью) выдают самые точные показания.

Существуют задачи, с которыми стандартный инструмент справиться попросту не способен.

Тогда мастер берет в руки специальный штангенциркуль.

Преимущества штангенциркуля

Одним из основных достоинств считается то, что штангенциркуль электронный отображает информацию о размерах. В производстве это крайне полезная характеристика, потому что там очень важна скорость выполнения работы. Цифровой дисплей также упрощает работу для новичков, потому что отпадает необходимость в изучении и освоении навыков применения механического штангенциркуля. Благодаря тому, что электронное изделие имеет сразу несколько измерительных систем, его можно применять в самых разных областях, потому что мало какой прибор может одновременно мерить внешние и внутренние габариты, а также глубину, выдавая высокоточные значения.

Электронный тип штангенциркуля, как правило, обладает компактными размерами, что сказывается на его весе. Соответственно, при работе в труднодоступных местах не будет возникать никакого дискомфорта. У цифрового устройства есть и дополнительные возможности, такие как встроенная память, конвертер измерительных величин, подключение к внешнему оборудованию для передачи информации и т. д.

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Конструкция и типы штангенциркулей

Немного истории. Измерительные приборы сделанные из бронзы, предшественники современных штангенциркулей, археологи обнаруживают в раскопках времён древнего Китая. В Европе подобные инструменты появились в начале XVII века, они изготавливались из дерева и не оснащались нониусом, что делало их неточными.

Штангенциркуль знакомого нам вида из металла  стал применятся в Англии в конце XVIII столетия, в период промышленной революции, когда потребовались более точные  замеры деталей. Он уже имел двигающуюся рамку с нанесённой на неё шкалой, которую придумал математик Педру Нуниш, а затем усовершенствовал Пьер Вернье. По фамилиям этих учёных, подвижную шкалу стали называть нониус и верньер.

По виду шкалы штангенциркули делятся на:

1. нониусные
2. циферблатные
3. цифровые

Описание нониусного штангенциркуля

Основные элементы штангенциркуля

Основные детали из которых состоит прибор:

1. Главной является штанга с нанесённой на ней шкалой. Отсюда и название.
2. Рамка с нониусной шкалой, позволяющая делать отсчёт долей миллиметра.
3. Губки для наружных и внутренних замеров.
4. Линейка глубиномера.
5. Стопорный винт, фиксирующий рамку, в некоторых видах может отсутствовать.

Конструктивно штангенциркуль состоит из двух линеек, наложенных друг на друга. На фото представлен прибор, который позволяет измерять внутренние и наружные размеры деталей, а также глубину отверстий в них. Пределы его измерений 0-125 мм, точность — 0,05 мм, это указано справа от нониусной шкалы.

Штангенциркули различаются по размеру и соответственно пределами: 0 — 150 мм, 0 — 500 мм, 500 — 1600 мм, 800 — 2000 мм и другие. Точность приборов: 0,1 мм, 0,05 мм, 0,02 мм, последние по точности близки к микрометрам.

Некоторые разновидности штангелей имеют вторые шкалы для отсчёта в дюймах. Они располагаются на верхней части штанги и рамки. Также существуют модели, которые позволяют наносить разметку на поверхность заготовки — у них края специально заострены и сделаны из твёрдых материалов.

Циферблатные штангенциркули

Штангенциркуль с циферблатной шкалой

По конструкции циферблатный прибор устроен аналогично нониусному, но на рамке установлена круглая шкала. При считывании показаний целые миллиметры смотрят по левому краю рамки, а доли миллиметра — по разметке на циферблате. Такой штангенциркуль используется когда требуется высокая точность или невозможность применения нониусного.

Диапазон такого прибора 0 — 300 мм, цена деления — 0,01 мм. Он позволяет получить более достоверный результат измерений и сам процесс проще чем при использовании нониусного штангенциркуля.

Недостатком циферблатного штангеля является его большая стоимость и ограниченный диапазон (300 мм). Отсчётное устройство может выйти из строя при неправильном хранении из-за воздействия пыли и грязи.

Цифровые штангенциркули

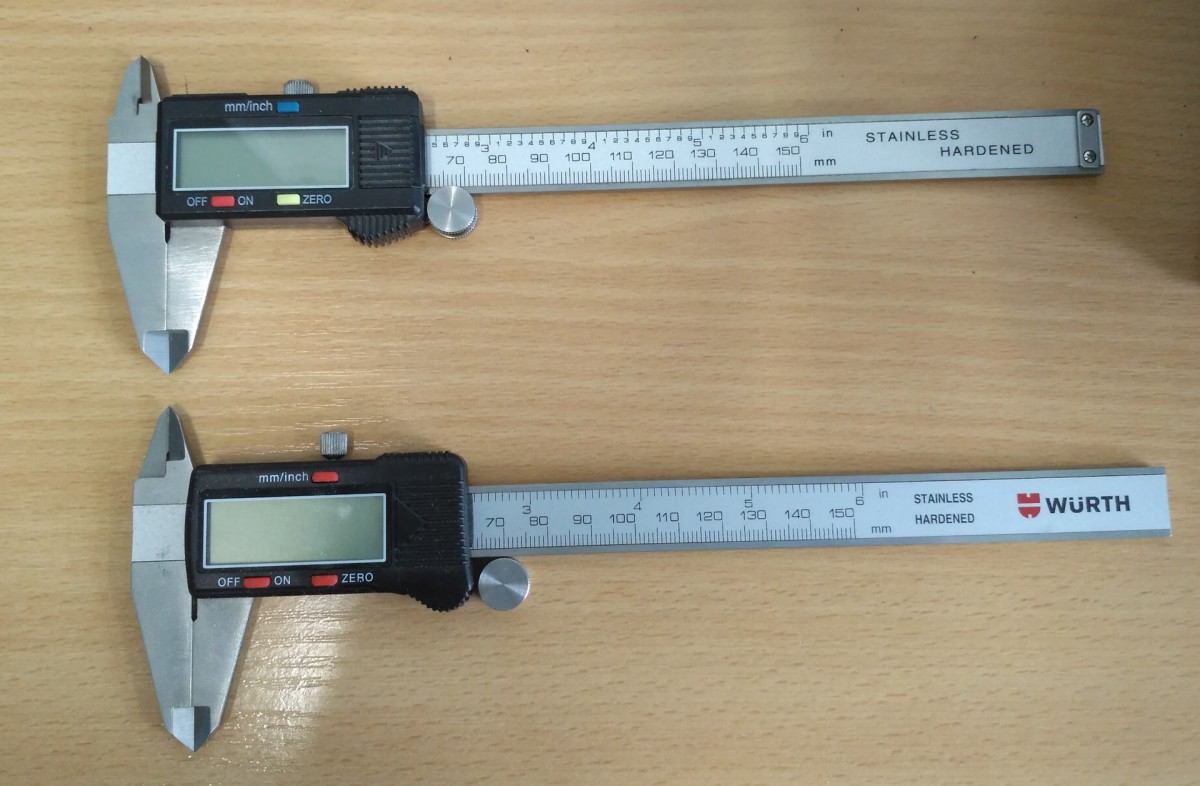

Штангенциркуль с цифровым экраном

Этот измеритель очень похож на описанные ранее. Результат производимых измерений высвечивается на цифровом экране. Он незаменим, если данные надо получить быстро и с большой достоверностью. Диапазон измерений от 0 до 3000 мм, цена деления некоторых экземпляров 0,01 мм.

На рамке с табло располагаются кнопки включения, установки нуля и переключения показаний в миллиметрах или дюймах. К его достоинствам относится свойство сохранять в памяти итог последних измерений, высокая точность и скорость. Всё это значительно увеличивает производительность и экономит время при проведении большого числа измерений, например при отбраковке изделий. Исполнителю не надо производить отсчёт по циферблату, результат мгновенно высвечивается на экране.

Цифровые штангели отличаются высокой стоимостью по сравнению с рассмотренными ранее с теми же характеристиками. Питание осуществляется от аккумулятора, который требуется по прошествии времени заряжать или менять. Электроника таких приборов подвержена негативному влиянию перепадов температур и влажности.

Определение шага резьбы гайки:

Для измерения шага внутренней резьбы лучший способ – подобрать ответный болт, который бы свободно ввинчивался в резьбовое отверстие, а затем произвести расчет по нему. Если подходящих винтов нет, то можно воспользоваться старым проверенным дедовским методом. Для этого потребуется листок бумаги и линейка.

Оторвите небольшую полоску бумаги и поместите ее в гайку. Прижмите пальцем бумагу к резьбе, так чтобы на ней остался отпечаток резьбовой поверхности. Для лучшей видимости можно провести по граням витков мазутом или маркером. Приложив к отпечатку линейку, измерьте расстояние L между крайними рисками и посчитайте количество рисок n на этом участке за минусом первой (нулевой). Выполните вычисления по формуле P = L/(n-1).

Например, оттиск дал 6 четких рисок на отрезке в 10 мм.

P = L/(n-1) = 10 мм / (6-1) витков = 2 мм

Вместо бумаги получить оттиск можно на ребре спички или карандаша. Зная внутренний диаметр гайки (в нашем случае 14 мм) и расчетную величину шага, сопоставим полученные данные с таблицей. Находим в резьбовом ряду значение М14 и искомый шаг 2.0 мм (основной). Условное обозначение гайки: М14х2.0.

Кроме метрических болтовых соединений в современном техническом мире широко распространен дюймовый крепеж. О том, как определить шаг дюймового болта читайте в следующей статье.

Основные виды

Существует 3 вида этих инструментов, а также 8 типоразмеров. Но это только согласно отечественным ГОСТам и нормативным документам. Мерительный инструмент делится по типу индикатора, с которого снимаются цифры размеров. Существуют нониусные модели, циферблатный штангенциркуль, а также цифровые решения.

Каждый вид также разделяется на подвиды в зависимости от того, какова конструкция основной линейки, а также ее длина. Кроме этого, можно классифицировать инструмент и по материалам, из которых изготавливается та или иная модель. Так, из твердых сплавов изготавливают ШЦТ-1. Виды штангенциркулей различают и по и наличию дополнительных приспособлений. Например, ШЦ-1 и ШЦ-3 различают по расположению измерительных губок. В первом случае они расположены с двух сторон, а во втором — только с одной. Устройство штангенциркуля ШЦ-2 немного отличается от предыдущего элемента. В инструменте имеется особая рамка с микрометрической подачей. Она делает проще работы по разметке в том случае, если замеры будут переноситься на другие плоскости.

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

• Линейка – штанга
• Губки для измерения внешней и внутренней части детали
• Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
• Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
• Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Штангенциркули электронные тип ШЦЦ-I

Электронные штангенциркули используется для определения внешних, внутренних размеров, а так же глубины отверстий и уступов. Этот тип штангенциркулей снабжен цифровой шкалой отсчета, позволяющей быстро снимать показания, уменьшая вероятность субъективной ошибки. Шкала выполнена на основе жидкокристаллического индикатора.

Кроме традиционного применения на производстве, электронные штангенциркули часто используются в метрологических службах и ОТК. ШЦЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. Диапазон измерений инструмента от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке.

Основные характеристики электронных штангелей приведены в таблице:

Параметры	ШЦЦI-125	ШЦЦI-150	ШЦКI-150	ШЦЦI-200	ШЦЦI-250	ШЦЦI-300
A, мм	16,5	16,5	17,5	20	20,5	20,5
B, мм	40	40	40	50	60	60
C, мм	16	16	15,5	16	17	17
Диапазон измерений, мм	0-125	0-150	0-150	0-200	0-250	0-300
Значение отсчета, мм	0,01	0,01	0,01	0,01	0,01	0,01
Погрешность, +-мм	0,03	0,03	0,03	0,03	0,04	0,04
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм	0,004	0,004	0,004	0,004	0,004	0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм	0,04	0,04	0,04	0,04	0,04	0,041 +0,02
Расстояние между губками для измерения внутренних поверхностей, мм	10 +0,02	10 +0,02	10 +0,02	10 +0,02	10 +0,03	10 +0,03
Погрешность при измерении глубины, мм	0,05	0,05	0,05	0,05	0,05	0,05
Кол-во шт. в упаковке	40	50	50	40	30	25
Вес упаковки, кг	14	18	18	17	18	17
Габариты упаковки, см	50x27x30	50x27x33	51x27x30	60x34x30	45x42x35	45x42x35

Особенности штангенрейсмасов

Перво-наперво, стоит упомянуть о некоторых особенностях инструмента:

• В связи с тем, что термин пришел из норманнских диалектов, то прибор может именоваться двояко – и «штангенрейсмАсом» и «штангенрейсмУсом», что будет в обоих случаях верно;
• Визуально он чем-то похож на штангенциркуль, но применяется он для установления размеров по горизонтальным плоскостям в вертикальной позиции;
• Принцип его действия вполне возможно сравнить с работой штангенциркуля;
• Основная его задача – измерение объектов в высоту, осуществление промеров глубины отверстий, координация расположения различных деталей на плоскости объекта относительно друг друга, а также осуществление различных разметочных процедур;
• Ввиду того, что прибор является по сути измерительным инструментом, то он имеет собственную нормативно закрепленную методику производства измерений и проверки результатов;
• Технические условия данного прибора регламентируются Государственным стандартом №164 от 1990 года (164-90).

Конструкция устройства

Как уже говорилось выше, штангенрейсмас является измерительным инструментом слесарной отрасли и используется для измерения высот объектов, глубины отверстий и для нанесения разметки на корпусе различных деталей. К его конструктивным особенностям относится наличие особых разметочных приспособлений (губки и ножки), а также базовое основание, используемое для установки на плоскость измеряемого объекта. Стандартная точность измерения прибора составляет +/- 0,5 миллиметров и ее просто достигнуть даже неопытному пользователю.

Всю конструкцию штангенрейсмуса возможно подразделить на основные элементы и дополнительные. К первым можно отнести:

• Массивную базу-основание;
• Штангу вертикальную, с нанесенной на нее главной миллиметровой шкалой (в народе попросту называемой «линейкой» за схожесть со школьным инструментом);
• Основную рамку;
• Дополнительную шкалу с микрометрической разметкой (она же — нониус);
• Измерительную ножку.
• Вторые элементы, играющие вспомогательную роль, несут в себе либо фиксирующую либо регулировочную функцию, и к ним относятся:
• Гайка с винтом, служащие для перемещения главной рамки;
• Рамка для микрометрической подачи;
• Фиксатор заменяемых наконечников на измерительной ножке;
• Чертежное приспособление.

Особенности конструкции

В рассматриваемом приборе, штанга с главной измерительной шкалой, как бы, является «впрессованной» в основание инструмента строго под углом в 90 градусов к плоскости его опоры. На самой штанге располагается двигающаяся рамка с микрометровой шкалой, которая выступает вбок. Выступ же оснащен фиксатором с винтом, на котором закрепляется разметочная/измерительная ножка (что будет зависеть от выполняемой задачи – разметки либо измерения).

Устройство

Штангенциркуль типа ШЦ-I: 1 — штанга; 2 — подвижная рамка; 3 — шкала штанги; 4 — губки для внутренних измерений; 5 — губки для наружных измерений; 6 — линейка глубиномера; 7 — нониус; 8 — винт для зажима рамки. Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра. Точность шкалы с нониусом рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.

На некоторых экземплярах штангенциркуля возможно также присутствие в верхней части подвижной рамки шкалы, измеряющей расстояние в дюймах. Нониус такого штангенциркуля дает отсчет в 128-х долях дюйма.

Специальные штангенциркули

Яркие примеры специализированных моделей:

Разметочный

С остро заточенными твердосплавными губками и специальным циркульным механизмом.

Кроме проведения измерений, позволяет отрисовывать дуги прямо губками на твердом материале.

Разметочный штангенциркуль аналогичен вариантам без циркульного механизма с губками, в основе которых лежат твердые сплавы.

Цена – от 2,5 тыс. рублей.

Для тормозных дисков (ШЦЦД)

Конструкция с односторонними удлиненными губками для наружных измерений, имеющими на рабочей поверхности зубья для повышения точности замеров.

Существуют варианты, позволяющие определять толщину тормозных дисков авто и мотоциклов без необходимости демонтажа колеса.

Стоимость самых простых моделей – около 1 тыс. рублей.

Путевой

Для замера параметров рельсового полотна.

Цена – от 20 тыс. рублей.

К аналогам штангенциркуля относятся следующие измерительные инструменты:

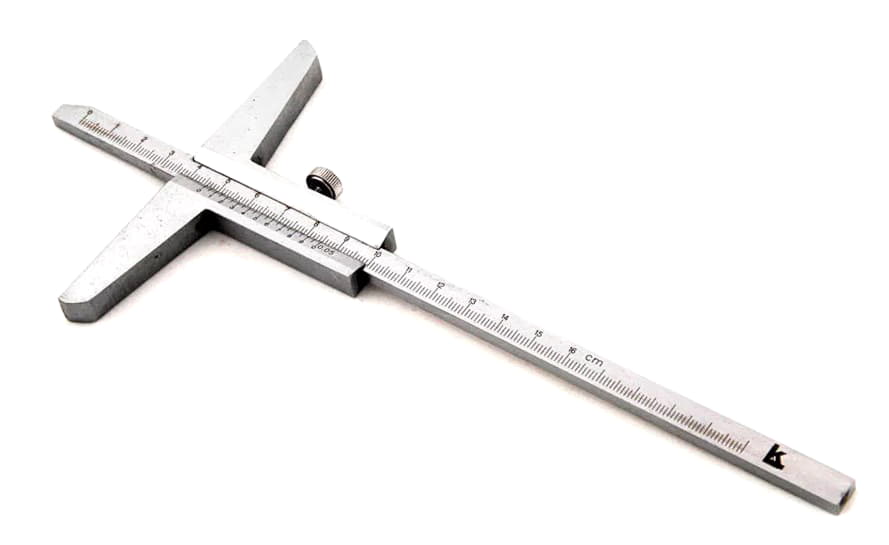

Инструмент, предназначенный для измерения глубин, высот глухих отверстий, выступов, пазов, канавок.

Штангенрейсмас

Инструмент, позволяющий без специализированных навыков выполнять измерения высот и производить вертикальную разметку деталей с точностью до 0,05 мм.

Другое название – штангенрейсмус.

Какие циркули существуют сегодня?

Сейчас не все разновидности этого инструмента ассоциируются с построением окружностей, но название все равно осталось – условно их можно причислить к циркулям. Все потому, что рабочая часть всех циркулей, независимо от модификации, представляет собой две подвижные ножки (или губки), расстояние между которыми можно менять при их смыкании или размыкании. А вот форма рабочей части уже определяет функцию инструмента. Более детально о каждом из них Вы узнаете из таблицы.

Название	Описание
Разметочный циркуль	Простейшее приспособление для измерения длин и перенесения их с чертежа на деталь. Имеет две остроконечные ножки, которые разводятся и смыкаются за счет шарнирного соединения. Также в конструкции может быть предусмотрен винт, с помощью которого можно зафиксировать ножки в нужном положении для более точного перенесения размеров или сравнения параметров нескольких деталей.
Чертежный циркуль	По строению напоминает разметочный, отличительной деталью является кольцо для карандаша, закрепленное на одной из ножек. Зафиксировав карандаш на одной ножке, а другую воткнув в поверхность, на которой будет выполнен чертеж, нужно выбрать необходимое расстояние между ножками и начертить окружность, перемещая карандаш вокруг оси опорной ножки.
Кронциркуль для наружных измерений	Состоит из двух загнутых внутрь ножек, между которыми зажимается измеряемая деталь. Даже когда концы циркуля сомкнуты, между ножками остается большое расстояние, что позволяет делать замеры труднодоступных участков заготовок. Если нужны максимально точные данные, то лучше выбрать изделие с фиксирующим винтом.
Кронциркуль для внутренних измерений	Состоит из двух ножек, разведенных в разные стороны на концах. Такая конструкция оптимально подходит для измерения ширины отверстий, пазов и углублений. Поместив ножки внутрь и разведя их в стороны, пока они не упрутся в стенки, можно получить точные результаты измерений, чего невозможно добиться при использовании линейки. Такой инструмент еще называют нутромером, так как он предназначен только для внутренних измерений. Не путайте его с устройством, которое называют «нутромер индикаторный», так как пользоваться им нужно по-другому и устроен он иначе.
Штангенциркуль	Состоит из линейки (штанги со шкалой делений), с одного конца которой находится неподвижная губка, а вдоль линейки перемещается подвижная. Зажав между ними деталь, можно получить ее наружный размер. У большинства штангенциркулей есть дополнительные верхние губки, которые предназначены для внутренних измерений. Таким образом, устройство сочетает в себе измерение нутромером и кронциркулем. Можно измерять не только длину и ширину деталей, но толщину металлических листов или проволоки.
Штангенглубиномер	По виду напоминает штангенциркуль, только предназначен для измерения глубины отверстий, канавок и пазов. Для определения глубины нужно поместить рабочую часть внутрь отверстия до упора, если же необходимо определить высоту уступа, то рабочую часть нужно прислонить к нему и по шкале насечек определить значение.

Казалось бы, какое простое устройство лежит в основе всех перечисленных инструментов, и сколько различных измерений можно проводить! Причем, используя обычную линейку, не получится добиться такой точности – контактный способ измерений гораздо эффективнее. Именно поэтому до сих пор на производстве и в мастерских циркули являются незаменимыми ручными измерительными инструментами при выполнении заготовок, обработке деталей, контроле соответствия заявленных параметров готовых изделий. Причем, мастеру может понадобиться несколько приспособлений, так как приходится выполнять различные задачи, такие как: измерять нутромером пазы в деревянных заготовках, определять глубину отверстий штангенглубиномером, сопоставлять размеры двух деталей с помощью штангенциркуля и т.д. Поэтому необходимо правильно подобрать инструмент, в зависимости от специфики работ.

Устройство и применение штангенциркулей

Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).

Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.

• Передвижная рамка;
• Подвижные губки для определения внутреннего размера;
• Подвижные губки для определения наружного размера;
• Шкала нониуса;
• Штанга глубиномера;
• Винт для крепления рамки.

В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

Как измерять штангенциркулем – пошаговая схема

Шаг 1:
Закрепление детали

Проверьте сначала инструмент на исправность, для этого сведите губки без детали к нулю, посмотрите на просвет, насколько правильно они соединились, а также гляньте на шкалу, совпали ли нули на двух шкалах. После положительного результата можно приступить к работе с деталью. Удобнее всего работать в тех случаях, когда инструмент находится у вас в правой руке, а измеряемая деталь – в левой, либо вовсе неподвижно закреплена где-нибудь. Если вы левша, то соотношение, конечно, обратное. Для измерения внешнего размера разведите губки штангенциркуля, поместите между ними предмет и соедините их. Они должны упереться в края обследуемой детали. Если она твердая, можно слегка сжать губки для плотного прикосновения. Если же деталь мягкая, не делайте этого, результаты будут искаженными.

Перемещать рамку удобнее большим пальцем правой руки, остальными придерживая штангу. Проверьте положение штангенциркуля относительно предмета, нет ли перекосов (губки должны быть на одинаковом расстоянии от края предмета с обеих сторон), лучше поднять конструкцию на уровень глаз. Чтобы яснее видеть, левой рукой предмет лучше держать в плоскости за инструментом, а не перед. Теперь аккуратно следует закрутить крепежный винт, указательным и большим пальцем, остальные же должны продолжать держать штангу. Когда значение зафиксировано, деталь можно отложить и приступить к изучению следующего этапа, как измерить штангенциркулем полученное число.

Шаг 2:
Снимаем значение

Считывать показания лучше всего тоже на уровне глаз. Первым делом записываем значение главной шкалы, т.е. целочисленное. Для этого ищем штрих на основной штанге, который расположился ближе всего к нулевому значению нониуса, это и есть целое число миллиметров. Можно запомнить, а можно где-то пометить себе на черновике. Теперь ищем на нониусе штрих, который ближе всего к его нулю, но еще и точно совпадает с каким-нибудь делением на штанге. Его порядковый номер следует умножить на цену деления используемого нониуса (как правило, 0,1 мм). Если не уверены, что знаете это значение, посмотрите в паспорте данного штангенциркуля.

Теперь дело за малым, просто следует суммировать эти числа, и результат готов. Например, по штанге у вас было значение 35 мм, а по нониусу насчитали еще 4 деления, тогда общее значение равно 35,4 мм (3,54 см). После работы инструмент протирают (обезжиривают), чуть-чуть раздвигают губки (на пару мм), ослабляют зажим и укладывают в чехол. Если хранение планируется длительное, то можно смазать его против коррозии.

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Обычная линейка или рулетка не всегда могут обеспечить необходимую точность, а в отдельных случаях ими просто невозможно пользоваться.

Штангенциркуль относится к профессиональным измерительным инструментам.

Наши советы призваны помочь домашнему мастеру выбрать его для выполнения многих видов замеров и разметочных работ в быту. Краткий обзор промышленных изделий большого ассортимента позволит точнее определиться с необходимой моделью по ее техническим характеристикам.

Оптимальный выбор возможен на основе учета:

1. классов точности;
2. пределов измерения;
3. удобств пользования;
4. простоты конструкции;
5. стоимости.

Возможные ошибки

Новички начинают делать много ошибок во время первых замеров и последующей работы. Можно привести примеры, когда начинающие люди начинают измерять внутренний диаметр верхними губами, которые предназначены для измерения поверхностей детали.

Также новички не всегда следят за стопорным винтом: он у них свободно ходит. А ведь именно эта часть прибора надежно фиксирует деталь в тисках, что дает максимально точные измерения.

Все приходит с опытом, и нет возможности разузнать все тонкости штангенциркуля, не используя его, поэтому самая главная профилактика против ошибок – это практика.
