Как определить фазу и ноль индикаторными отвертками различных модификаций

Взялся за фазу – не говори, что не электрик

Что дальше? Тут не лишне напомнить некоторые трагические обстоятельства этого происшествия.

  1. одна стена – как после пулеметной очереди
  2. с другой стороны этой стены разрезаны обои и вскрыта силовая коробка, к которой подключена розетка коридора. Кстати, скрутки там были горелые, подтянул их
  3. в ванной (и не только там) сделан дорогой ремонт, провод на лампу выходит из дорогого кафеля над дверью
  4. хозяин квартиры – зам.начальника МЧС города
  5. через несколько дней у хозяина День рождения
  6. неизвестно, кто будет платить теперь за ремонт (были намёки, что я, т.к. зря разломал)
  7. известно, что ни один электрик теперь не возьмется продолжить (а главное – довести до конца) мои изыскания

Вывод – надо доделать начатое. Смотри названия этой статьи и этого подзаголовка.

Принцип действия и виды индикаторов

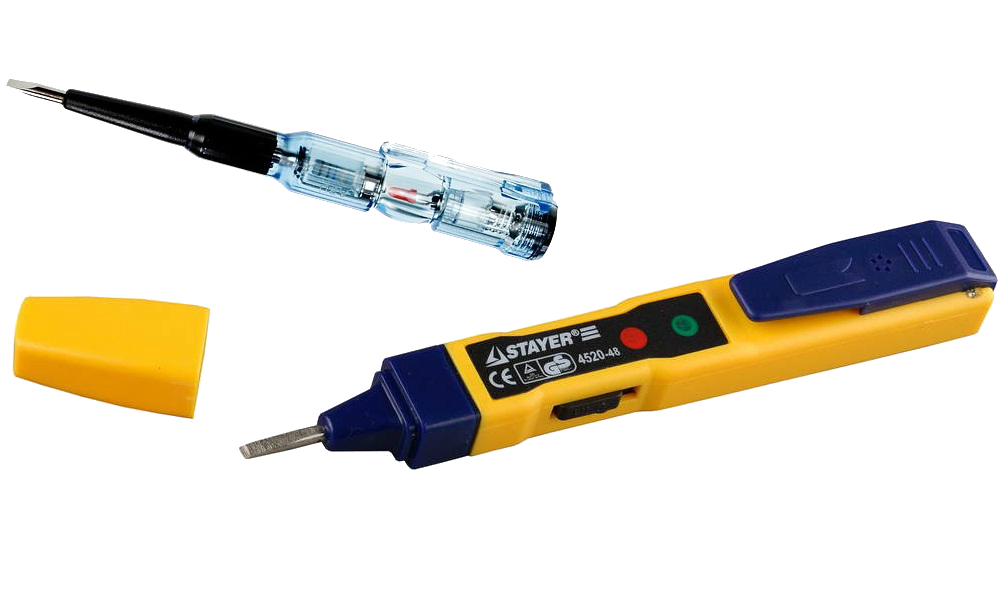

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.

Простая индикаторная отвертка

Устройство обычного пробника в виде отвертки довольно простое:

  • Жало выступает в роли проводника;
  • К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
  • Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
  • Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.

Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:

  • Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
  • При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.

Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке

После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность

Отвертка с батарейкой

Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:

  • Найти фазу и ноль в проводах под напряжением;
  • Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
  • Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.

Универсальный пробник

Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

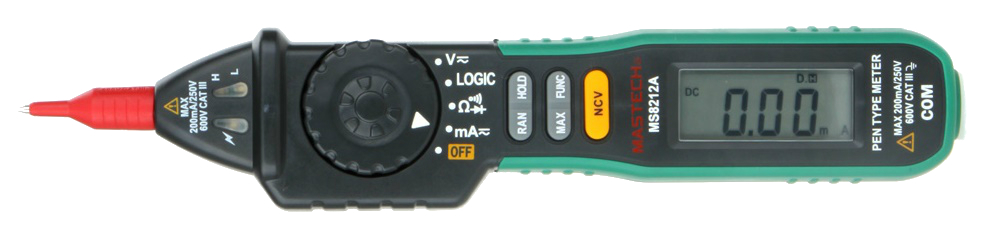

Универсальный тестер производства MASTECH Индикатор имеет кнопку выбора режима измерения. Рассмотрим принцип и назначение различных режимов:

  • Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
  • В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
  • Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.

Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.

Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.

Картошка это не только еда

В случае если под рукой не оказалось никаких приборов, есть один народный метод: использование картофелины. Воспользовавшиеся этим простым способом делятся своим опытом:

  1. Понадобится крупная сырая картофелина;
  2. Резистор (номиналом которого минимум 1Мом);
  3. Два провода.

Первый проводок втыкается одним концом в картошку, другой его конец подсоединяется к металлу (к отоплению или водопроводу). Второй провод втыкается в срез овоща на большом расстоянии от первого, а другой конец через резистор касается проверяемого провода. После этого следует подождать несколько минут, если реакция проявилась — значит это фаза.

Чтобы определить фазу или нуль можно воспользоваться любым из перечисленных способов — главное, всегда быть осторожным при работе с током и соблюдать правила безопасности (при работе рекомендуется использовать защитные перчатки из резины).

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

  1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
  2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

  1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
  2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
  3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
  4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Контрольная лампа

Существует еще один способ решения проблемы с подводящим напряжение электрическим жгутом, связанный с применением контрольной лампочки на 220 Вольт. Для выявления нужной жилы берется обычная лампа накаливания с двумя припаянными к ее цоколю и контактному пятачку проводниками (фото ниже).

На ответных концах вспомогательных жил желательно зафиксировать разъемы типа «крокодилы», посредством которых удобно обустраивать любые соединения. Один из них прицепляется к хорошо залуженному держателю трубы отопления, а вторым производится поиск фазы. Если при присоединении вторым «крокодилом», помещенным в изоляцию, лампочка загорается – значит, этот провод будет фазным.

Подключать его можно только после того, как установлен надежный контакт между соединяемыми элементами. Хотя этот способ также достаточно прост, однако его применение не всегда безопасно, особенно – в городских квартирах, где фаза случайно может попасть на общий для подъезда стояк. В частных домах можно действовать без опаски, поскольку в качестве нулевой шины в этом случае можно использовать отвод от заземляющего контура.

Дополнительные рекомендации

Так чем же лучше всего воспользоваться, чтобы найти ноль и фазу в розетке? Неужели нельзя воспользоваться самодельной «контролькой» и отказаться от покупки других приборов? Конечно же можно, однако стоимость индикаторной отвертки копеечная, а в использовании она гораздо удобнее лампочки с патроном. Кроме того, некоторые современные отвертки имеют очень высокую чувствительность и способны индицировать фазный провод даже на расстоянии в несколько сантиметров.

Что касается мультиметра, его целесообразно приобрести тем, кто ближе знаком с электрическими приборами и электроникой. Этот прибор имеет широкие функциональные возможности в плане измерения различных электрических величин, поэтому он пригодится далеко не каждому человеку.

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Вам это будет интересно Соединение резисторов

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.


Индикаторная отвертка

Мультиметром

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.


Мультиметр

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Вам это будет интересно Описание распределительной коробки

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

  1. Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
  2. Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (~ V или ACV), и стрелка будет установлена ​​на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.
  3. Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись


Определение фазы мультиметром

Умные отвертки электронного типа

Электронная индикаторная отвертка, благодаря своим техническим характеристикам и широкой функциональности, получила название мини-мультиметра. Однако такие устройства не относятся к категории измерительных, поэтому полученные результаты не следует считать абсолютно точными.

В зависимости от модификации, данные измерений могут отображаться на жидкокристаллическом дисплее или фиксироваться светодиодными лампочками на шкале напряжений. Нередко применяются различные комбинации светодиодов с несколькими цветами. Чаще всего используется зеленый и красный цвет. В некоторых моделях имеется звуковая сигнализация, оповещающая о том, что присутствует напряжение. Замеры производятся в диапазоне 12-220 вольт. Принцип действия в целом такой же, как и у обычных отверток.

Существует два режима работы индикаторов – контактный и бесконтактный. В первом случае прибор функционирует по обычной схеме, а во втором – может работать в режимах повышенной или пониженной чувствительности.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

  1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
  2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

  1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
  2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
  3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
  4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Обрыв нуля на входе или внутри распределительной коробки

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет

. Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

Что можно делать с помощью индикаторной отвертки

Проверка фазы и нуля

Проверка фазы проводится без прикосновения к контакту на корпусе. Прикасаемся отверткой к контакту в розетке и все.

Если светодиод загорелся — это фаза.

Светодиод не горит — можете коснуться контакта на ручке. Загорелся светодиод — это «ноль».

Не загорелся — провод в обрыве. Т.е. плюс этой индикаторной отвертки в том, что можно не только определить наличие «нуля», но и определить целостность провода.

Все остальные измерения проводятся с касанием верхнего контакта на ручке отвертки. Коснувшись контакта, вы становитесь участком цепи. Человеческое тело «работает» как емкость, пропуская через себя микротоки.

Проверка целостности провода

Берем одной рукой за оголенный проводник провода, к другому прикладываем щуп отвертки и касаемся контакта на рукоятке. Горит светодиод — провод цел. Не горит — провод в обрыве.

Проверка целостности ТЭНа

Чтобы проверить целостность нагревательной спирали ТЭНа, касаемся пальцами одного из контактов ТЭНа, ко второму контакту прикладываем щуп и нажимаем на верхний контакт отвертки. Если спираль цела, загорается светодиод. Если не горит, спираль ТЭНа перегорела.

Проверка диодов, предохранителей, ламп накаливания

Также с помощью индикаторной отвертки можно проверить и предохранитель, лампочки накаливания, резисторы, емкости, диоды, светодиоды. В случае с исправными диодами светиться отвертка будет только в «одну сторону». Также и со светодиодом.

Наличие напряжения на изолированном проводе

Есть еще одна интересная функция у контактной индикаторной отвертки — она может определить наличие напряжения на изолированном проводнике. Для этого к проводнику надо прижать контакт на рукоятке и вести так вдоль провода. Если в проводе есть напряжение диод в отвертке будет светиться, если напряжения нет- диод светиться не будет.

Поиск места обрыва провода

Эта же функция позволяет найти место обрыва провода: в месте обрыва светодиод перестает гореть. Как найти место обрыва. Находим фазу в розетке. Далее определяем, какой из проводов оборван и его подсоединяем к фазе розетки. Далее ведем индикаторной отверткой вдоль провода – диод светиться постоянным светом, в месте обрыва диод перестает светиться – здесь и находиться место обрыва. Но в стене обрыв провода определить можно только с помощью специальных приборов.

Поиск скрытой проводки

Еще одна полезная функция: эта индикаторная отвертка позволяет найти скрытую проводку. Для этого водим обратной стороной отвертки по стене там, где предполагаем найти провода. Провода мы увидим только в том случае, если они будут под напряжением. И на глубине не более 1,5 см. У кого проводка в стене залегает глубоко — можно к жалу отвертки прикрутите кусок одножильного провода длиной 10-15 см. (как антенна), тогда чувствительность отвертки увеличиться!

Чтобы батарейки в отвертке дольше не садились, на жало отвертки нужно одевать колпачок.

Меры безопасности

Чтобы работа была безопасной и не произошло никаких неприятных неожиданностей, следует ознакомиться с правилами пользования, которые обуславливает отвертка индикаторная

Инструкция оговаривает следующие меры предосторожности

  1. Пользоваться прибором без винта запрещено.
  2. Извлекать из прибора допустимо только батарейку.
  3. Заменив элемент питания, винт плотно закручивается по часовой стрелке.
  4. Нельзя использовать инструмент с механическими повреждениями.
  5. Запрещено применять отвертку при повышенной влажности окружающей среды.
  6. Использовать прибор для сетей с несоответствующим напряжением категорически недопустимо.

Это ряд достаточно несложных правил, однако неукоснительное их выполнение гарантирует сохранение здоровья и обеспечит безопасность деятельности.

Как работает отвертка-индикатор?

Пользоваться отверткой-тестером, как обычной отверткой, нельзя, так как это может привести к поломке механизма. Чтобы понять, как работает индикаторная отвертка, нужно изучить ее устройство. Если имеются хотя бы базовые представления о том, что такое электричество и как оно действует в приборах и проводах, то понять принцип действия отвертки не составит труда.

В случае необходимости разобраться в проводке, причине неисправности электрического прибора, проверить работоспособность розетки возникает потребность определить назначение проводников – проводов, обеспечивающих работу электрической цепи. Для правильного подключения цепи или поиска неисправностей нужно найти фазы – проводники, которые подают электроэнергию к розетке, прибору. Они всегда находятся под напряжением. Нулевые провода («ноль») передают ток обратно к генератору, при этом они имеют нулевое напряжение. Также в цепи имеются заземляющие, защитные проводники, напряжения в которых также нет. В соответствии с утвержденными стандартами все эти провода должны иметь разные цвета. Фазы могут иметь обмотку любого цвета, тогда как ноль, или нейтральный провод, должен быть голубым, а заземляющий – желто-зеленым.

На практике в распределении цветов могут быть допущены ошибки, или другие обстоятельства (выцветание обмотки, использование похожих цветов) могут помешать визуальному определению фазы. В этом случае неправильное обращение с проводами может привести к несчастному случаю с тяжелыми последствиями. Поэтому лучше иметь под рукой прибор, который позволит точно определить, есть ли напряжение в том или ином проводе, или нет. Таким устройством и является отвертка-индикатор (отвертка-тестер, индикаторная отвертка, фазоопределитель, отвертка-пробник – названий у нее несколько, о чем полезно знать, отправляясь в магазин за этим инструментом).

Принцип действия таких отверток различается в зависимости от вида устройства. Сейчас на рынке можно найти следующие виды отверток-тестеров:

  • Отвертку с неоновым индикатором – самый простой и дешевый вид;
  • Светодиодную отвертку – ее стоимость немного выше, но она более чувствительна и выполняет больше функций, чем предыдущая;
  • Цифровые отвертки – еще более чувствительные, многофункциональные. Они показывают величину напряжения, но их стоимость достаточно высока и вряд ли они нужны обычному пользователю, скорее это инструмент профессиональных электриков.

Разобравшись, как работает отвертка-индикатор каждого типа, можно выбрать наиболее подходящую для себя.
