Защита систем видеонаблюдения от разрядов молнии

Устройство грозозащиты

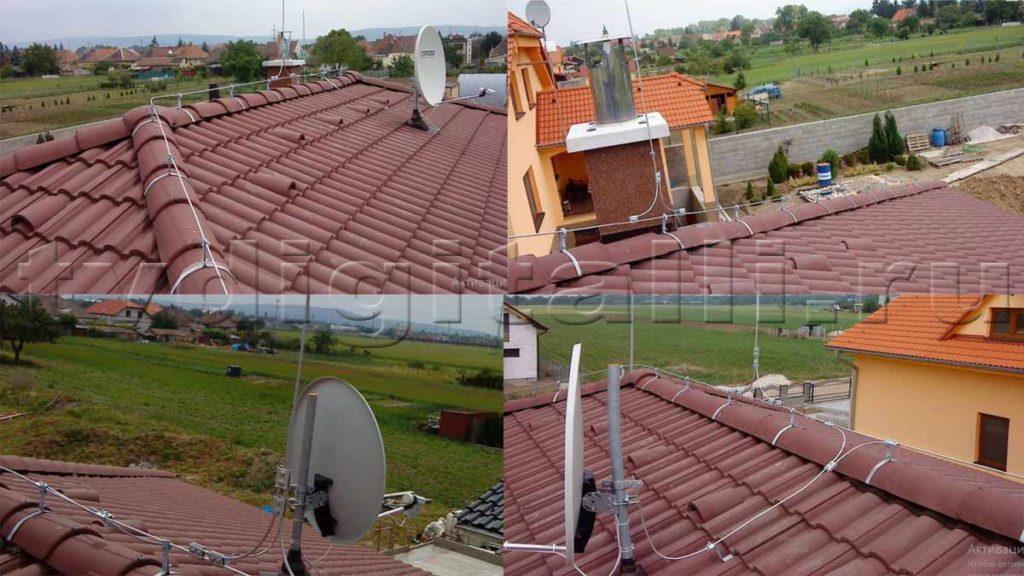

Молниеотвод от прямого удара молнии

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

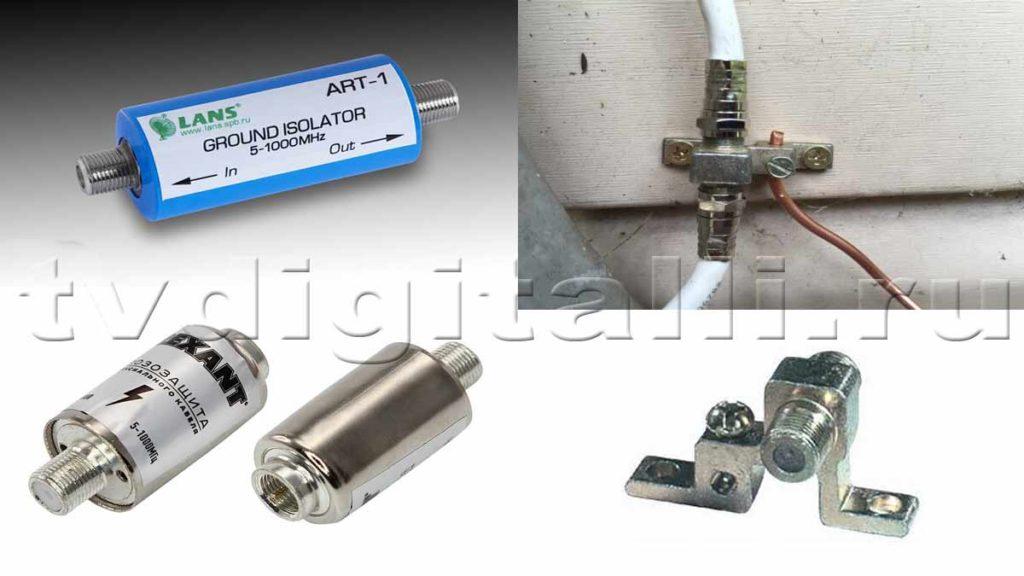

Грозозащита на кабель

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Сравнение самодельных и фирменных грозозащит

Для сравнения возьмем фирменную внешнюю грозозащиту (рис. №3) с HPoE ( high power over Ethernet). Степень защиты IP54.

Рис. №3. Внешняя грозозащита.

Обладает следующими преимуществами:

  1. Низкие потери сигнала.
  2. Работоспособность не теряется при попадании напряжения 220 В.
  3. Подавления помех.
  4. Высокая стойкость при отведении на землю большого тока (больше 5 КА).
  5. Поддерживают обе схемы организации дистанционного питания.

Спецификация устройства:

  1. Подключения идет через LSA-коннектор.
  2. Защищаются с 1 – 8 проводники.
  3. Потери в частотах с 5 – 95 МГЦ меньше 0,4 дБ.
  4. Затухание переходное равно при 90 МГц больше 30 дБ:
    • Ограничение дифференцированного напряжения меньше ±7,5 В.
    • Время срабатывания меньше 10 нс.
    • Максимальное напряжение переменного тока 250, постоянного 350.
    • Отводимый ток меньше 5000 А.

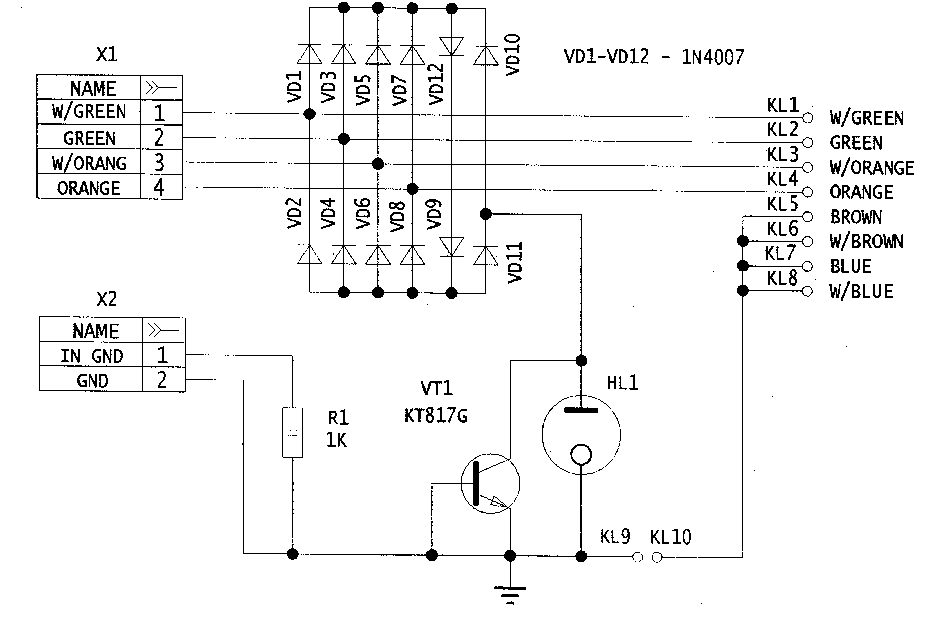

Данное устройство самодельное, и по внешнему виду доверия не вызывает (рис. 4).

Рис. 4. Самодельное устройство

Данное устройство является гальванической развязкой между сетевой картой ПК и свитчем. С основными задачами справляется: отводит накопившееся заряды, но с прямым попаданием молнии не справится, так же как и не справится с пробоем напряжения в 220 В. Можно использовать как временную защиту, которую в скором времени заменят. Единственный плюс – цена (совет: хорошая вещь и стоит хорошо).

В конце хотелось бы отметить, что говоря о защите любого устройства, то ни одно специальное оборудование не защитит вашу сеть, а лишь минимизирует потери.

Виды УЗИП

 УЗИП имеют корпус из негорючего пластика и в большинстве случаев представляют собой разрядники или варисторы самых разных конфигураций. Сегодня ограничители импульсных перенапряжений имеют индикатор выхода из строя. Данные устройства необходимы для создания надежной и эффективной системы внутренней молниезащиты.

Разрядник обычно представляет собой электроприбор (открытого воздушного или закрытого типа) с двумя электродами. На них при увеличении напряжения до определенного значения они пробиваются, тем самым снимая импульс перенапряжения. Варистор является полупроводниковым устройством, имеющим симметричную крутую вольт-амперную характеристику. Принцип его действия заключатся в том, что при достижении на его контактах определенной величины напряжения, он быстро и значительно понижает значение своего сопротивления и пропускает ток.

Ограничители импульсных перенапряжений характеризуются параметрами номинального, импульсного напряжения и временного перенапряжения. В зависимости от мощности импульса, которое УЗИП может рассеять и в соответствии с ГОСТом Р 1992-2002 (МЭК 61643-1-98) выделяют 3 класса ограничителей:

  • I B (амплитуда 25-100 кА; для волны 10/350 мксек) – применяется в распределительных щитках;
  • II C (амплитуда 10-40 кА; для волны 8/20 мкс) — применяется в вводах электропитающих устройств, щитках помещений;
  • III D (амплитуда до 10 кА; для волны 8/20 мкс) – обычно устройства этого класса уже встроены в электроприборы.

Выбор защиты

При выборе грозозащиты для видеонаблюдения следует уделить внимание значению рабочего напряжения и силы тока. Данные приспособления могут работать как на переменном, так и на постоянном токе

Если видеокамера или питающая ее линия поражается разрядом молнии, то возникает риск распространения аварии на диспетчерский пункт. Во избежание подобных проблем защитные устройства следует размещать и со стороны камеры, и в месте, где находится центральный процессор.

Существует несколько видов грозозащиты для видеонаблюдения, подразделяющихся в зависимости от своего функционала:

  • защитные устройства питающих линий;
  • защитные устройства сигнальных линий;
  • защитные устройства систем управления (PTZ камеры).

Создание эффективного комплекса грозозащиты в системе видеонаблюдения обеспечивается за счет простоты его подключения, небольших габаритов, эффективности в вопросе защиты всего оборудования, применяемого для видеонаблюдения, а так же схема должна содержать самовосстанавливающиеся предохранители.

Следует предусмотреть различные варианты, возникающие во внешней среде, чтобы надежно защитить оборудование. Молниезащита является ключевым средством, которое обеспечивает бесперебойную работу системы во время неблагоприятных погодных условий.

Зачастую заземление в точке подключения видеокамеры отсутствует. Из-за того, что электромагнитные наводки от грозы способны проходить сквозь конструкции, с помощью которых осуществляется крепление видеокамеры, образующаяся разница зарядов между кабелем и кронштейном камеры способствует возникновению неполадок и выходу приборов из строя.

Хорошим решением будет выбор грозозащиты info-sys РГ4 PoE-IP54. Она использует среду передачи данных Ethernet 10/100/1000Base-TX и поддерживает технологию PoE (High Power Over Ethernet IEEE 802.3at). Она способна защитить оборудование от грозы и индустриальных помех.

Используемый стандарт позволяет организовать две альтернативные схемы питания, что повышает надежность.

Защита Nag-APC-POE


Ethernet Nag-APC-POE относится к клонам (аналогам) APC. Устройством осуществляется защита четырех пар кабеля UTP, соответствующих портов и грозозащита poe. Поддерживает poe всех видов. Имеет модульное исполнение для установки в шасси 19«.

Назначение устройства состоит в защите оборудования от наведенного напряжения, электромагнитных помех атмосферного и индустриального характера. К защищаемому оборудованию относятся маршрутизаторы Wi-Fi, видеокамеры, медные коммутаторные порты.

Данная грозозащита предназначается для монтажа на медные порты устройств. Применение аппаратуры целесообразно, когда длина подключенного к порту кабеля превышает длину 10 метров.

Точки подключения:

  • порт видеокамеры, оснащенной питанием и без него;
  • порт устройства, обеспечивающего доступ по Wi-Fi, либо осуществляющее маршрутизацию;
  • свич (коммутатор), обеспечивающий доступ;
  • коммутатор со стороны абонента.

Бытовая электрическая сеть. Частный сектор

2.1 Причины перенапряжения

Тут как в многоквартирном доме одной из основных причин является плохое соединение нулевого проводника в вводном устройстве дома, в контактном соединение на опоре ВЛ (Воздушной линии электропередач или ТП (трансформаторная подстанция). Но кроме этого существует еще ряд причин.

2.2 Падение напряжения

Если у вашего соседа циркулярная пила, станок с мощным электродвигателем, а другой пользуется мощным сварочным аппаратом, то при включении этих агрегатов происходит просадка напряжения. в некоторых случаях может доходить до 180-140В, что отрицательно сказывается на некоторые электробытовые приборы, в первую очередь холодильники. В компрессоре холодильника возникает «тяжелый» пуск что негативно влияет на его работоспособность. Это относится и к другим электробытовым приборам.

2.3 Молния

Очень часто в частном секторе перенапряжение вызвано ударом молнии. В данном случае необходимо установить защиту от импульсных перенапряжений (УЗИП), которые возникают от удара молнии.

Причины возникновения и виды импульсных перенапряжений

Всего существует 3 вида импульсных перенапряжений:

  • коммутационное
  • грозовое (его еще называют атмосферным)
  • электростатическое

1. Коммутационное перенапряжение

Коммутационные перенапряжения возникают при резком изменении установившегося режима работы электрической сети. Такое явление называют переходным процессом. Импульсы и волны при данном виде перенапряжений имеют высокую частоту: от десятков до сотен (кГц), а их значение достигает до нескольких тысяч вольт и в большей степени зависит от параметров электрической цепи (индуктивность, емкость), быстродействия коммутационных аппаратов и фазы тока во время коммутации.

Причины возникновения коммутационных перенапряжений:

  • отключение автоматических выключателей и других аппаратов защиты
  • пуск или отключение от сети мощных электродвигателей
  • включение и отключение от сети силовых трансформаторов
  • включение или отключение от сети конденсаторных батарей

Например, при отключении от электрической сети небольшого трансформатора мощностью всего 1 (кВА) может возникнуть импульсное коммутационное перенапряжение порядка 2000 (В), т.е. вся запасенная энергия в обмотках трансформатора выбрасывается в электрическую сеть, что пагубно может сказаться на работу электрооборудования.

Представьте себе какое перенапряжение возникнет при коммутации силового трансформатора мощностью 400 (кВА)?

2. Атмосферное (грозовое) перенапряжение

Атмосферные (грозовые) перенапряжения относятся к природным явлениям, вызванные грозовыми разрядами.

По общей статистике 90% молний имеют ток разряда порядка 40-60 (кА). Чуть меньше 1% молний имеют ток разряда 100 (кА) и выше.

Существуют прямые попадания молний в электрическую сеть (воздушную линию) или в молниеприемник, и удаленные попадания молний на расстоянии до 1500 м, при котором возникают импульсные перенапряжения. Смотрите картинки ниже.

На картинках выше волна перенапряжения (импульс) подписана двумя надписями, либо 10/350, либо 8/20. Эти волны (импульсы) имеют определенную форму и длину волны.

Как видно по графику, импульс 10/350 наиболее опасен для защищаемого объекта, чем 8/20, т.к. он в десятки раз дольше воздействует на электрическую сеть.

Еще несколько слов хотел бы сказать про перераспределение энергии грозового разряда. Принято считать, что 50% от первоначального импульса перенапряжения, при условии, что у нас в доме выполнена система молниезащиты и имеется заземляющее устройство (система TN-C-S, TN-S, ТТ), отводится в землю, а остальные 50% перераспределяются равномерно между всеми проводниками электрической сети, в том числе трубами и бытовыми коммуникациями.

3. Электростатическое перенапряжение

Еще один вид, который мы рассмотрим — это электростатическое перенапряжение. Чаще всего оно возникает в сухих средах путем скапливания электростатических зарядов, которые в свою очередь создают сильное электростатическое поле. Это очень не предсказуемый вид перенапряжений.

Например, если походить по ковру в диэлектрической обуви, то мы сможем зарядиться до нескольких тысяч вольт. При касании любой проводящей конструкции (батарея, корпус компьютера) произойдет электрический разряд длительностью несколько наносекунд (нсек). Наиболее опасен данный вид перенапряжений для электронных деталей и компонентов электрических приборов и устройств.

Скачки напряжения. Определения и понятия

Скачки напряжения

Скачками напряжения в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.

Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.

Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.

Отклонение напряжения

«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Колебание напряжения

«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Перенапряжение

«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.

Таким образом, объединяя нормативные определения скачка электрического напряжения и юридическое понимание этого понятия, можно сказать, что скачками могут называться как не очень большие, но длительные изменения значения напряжения, так и кратковременные, но значительные превышения этого параметра. Последние ещё могут называться «импульсными скачками».

С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.

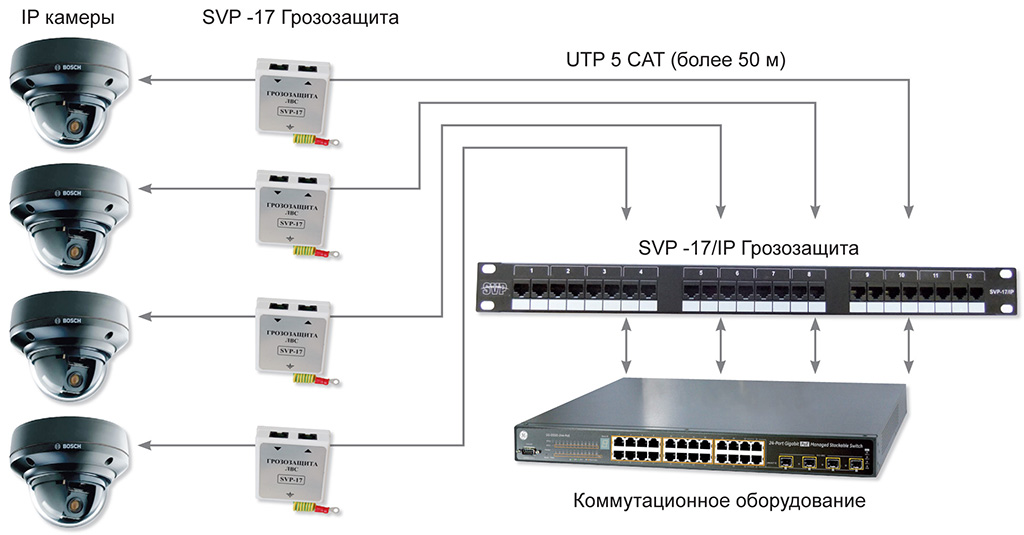

Для IP камер

Применение грозозащиты IP видеокамер почти всегда является обязательным, в отличие от аналоговых видеокамер. Чем больше компонентов включает в себя система видеонаблюдения, тем выше вероятность прихода ее в непригодность в результате грозы.

Защита для IP видеокамер основана на защите не только устройства, с помощью которого производится видеонаблюдение, но и линий, по которым передаются сигналы управления и само питание. С целью исключения воздействия окружающей среды (температура, влажность воздуха), специальные устройства грозозащиты для видеонаблюдения помещают в термокожухи. Чтобы добиться наибольшей эффективности в защите, следует придерживаться ряда правил.

Нужно обеспечить защитными устройствами все камеры наружного наблюдения. Также необходимо обезопасить все питающие и сигнальные линии.

Термокожухи, в которых будет находиться устройство грозозащиты, необходимо устанавливать вблизи от камер.

Устройство грозозащиты цепей видео применяется для обеспечения их надежной бесперебойной работы. С его помощью от бросков повышенного напряжения при ударах молнии защищается оборудование.

Как пользоваться

Если устройство установлено на улице

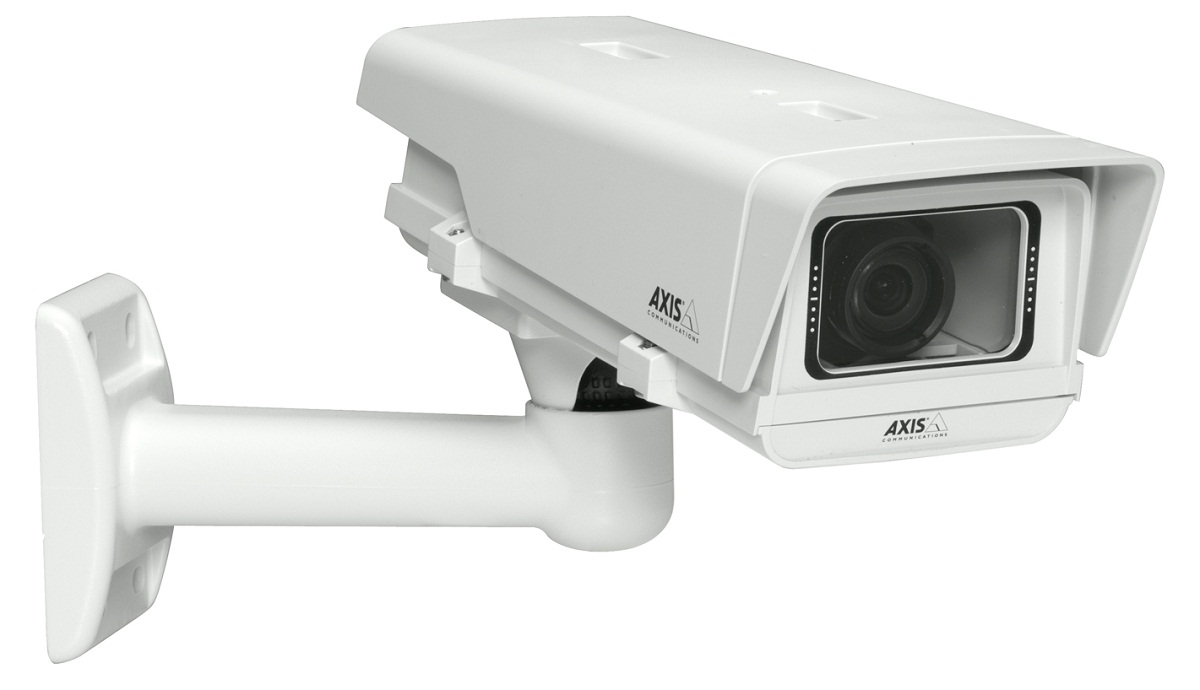

Наружные камеры оснащаются защитными корпусами, предупреждающими механические повреждения, попадание внутрь воды и пыли.

Кожухи оборудуют термостатами, вентиляторами, обогревателем, козырьком и устройством для чистки стекла. Благодаря защите техника функционирует в температурном диапазоне между -55 и +50°С.

Круглосуточное наблюдение производится оборудованием с функцией ночной съемки «День/Ночь» (см. Камера видеонаблюдения с ик подсветкой). В темное время суток получаемое изображение записывается в черно-белых тонах, а днем – цветное.

Внутри помещения

Широкофокусные корпусные камеры устанавливаются для наблюдения за обширным участком неподвижной территории. Встроенный трансфокатор изменяет фокусное расстояние и значение угла обзора.

Подходящим оборудованием для видеонаблюдения за просторной территорией с перемещающимися людьми считаются поворотные модели. Устройства этого типа устанавливают в складах и производственных помещениях, торговых центрах и супермаркетах.

Поворотные камеры программируются на наблюдение за выбранными зонами через установленные промежутки времени. В заданный момент прибор повернется в нужном направлении.

В труднодоступных местах, куда невозможно провести кабель, предпочтительно применять модели беспроводного типа. Радиус действия устройств составляет 100 метров на территории без препятствий для радиоволн, а цена превышает стоимость обычных аналогов.

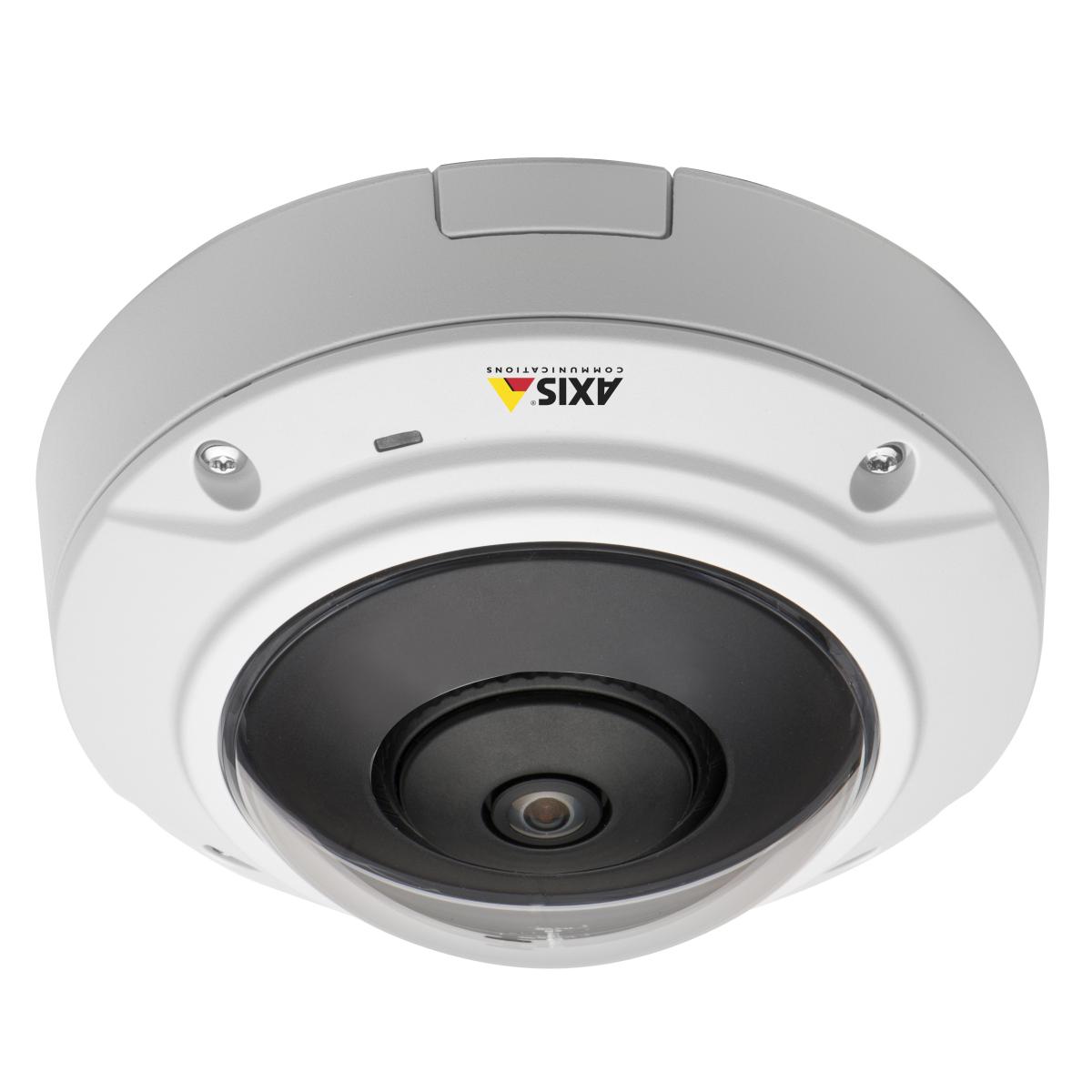

Купольные камеры, дающие расширенный угол обзора, используются на больших территориях для наблюдения за движущимися объектами. Видеоустройства выгодно смотрятся в интерьере, фиксируются на стенах и потолках.

Оборудование для ночного видеонаблюдения

Купольные модели с инфракрасной подсветкой записывают четкое изображение при съемке в темноте.

Встречаются устройства со встроенной ИК-подсветкой, но чаще светодиоды устанавливаются вокруг объектива.

Еще один вариант – выносной блок подсветки, «ИК-прожектор».

Инфракрасные лучи не видны человеческим глазом, но такого освещения хватает для проведения видеозаписи.

Главными характеристиками подсветки считается дальность действия, длина волны и угол.

Камеры ночного видения, оборудованные ПЗС-микросхмами Sony, снимают видео с минимальным разрешением 420 TV Lines.

Защита систем видеонаблюдения от разрядов молнии

При монтаже систем видеонаблюдения самостоятельно или непрофессиональными монтажниками не учитывается очень важная проблема защиты видеокамер от разрядов молнии. И зря.

Первый же грозовой разряд в непосредственной близости от вашей системы наблюдения и последовавший за этим скачок напряжения может нанести камерам непоправимый ущерб, а если к камерам проведены кабеля, то и другому оборудованию. Как правило после такого разряда оборудование сгорает и нужно покупать новое. Не проще ли предотвратить подобный исход заранее, причем для этого не потребуется больших расходов

Во время грозы существует три фактора, которые способны вывести изь строя систему наблюдения:

  1. непосредственный удар молнии в камеру или монтажную стойку, на которой она крепится;
  2. электромагнитные наводки и электрические импульсы, которые могут возникать в кабелях во время грозы;
  3. значительное перенапряжение в силовых питающих цепях, возникающее при разряде молнии.

Грозозащита для видеонаблюдения представляет собой комплекс мер и спецустройств, которые поддерживают работоспособность оборудования систем наблюдения во время грозы.

Этот комплекс должен обеспечить защиту от импульсных скачков напряжения, возникающих при разряде молнии, а также от прямого попадания молнии в объект, на котором расположены элементы видеонаблюдения.

Внешняя система грозозащиты видеонаблюдения включает три элемента:

  1. Громоотвод;
  2. Токоотвод;
  3. Заземлитель.

Таким образом, создание системы грозозащиты должно предусматривать:

  • установку громоотвода и токоотвода;
  • монтаж заземляющих систем, которые будут отводить импульсные токи грозовых разрядов;
  • экранирование устройств наблюдения и линий передачи сигналов от электромагнитных наводок;
  • установку системы выравнивания потенциалов в местах подключения камер видеонаблюдения;
  • установку устройств защиты от импульсных перенапряжений, которые могут возникать в системах питания и передачи видеосигналов.

Качественная защита систем видеонаблюдения может быть обеспечена только в случае комплексной реализации всех перечисленных выше мер.

Во время грозы наведенные перенапряжения в сигнальных кабелях могут вывести из строя видеокамеры, коммутаторы и другую аппаратуру.
Для защиты аппаратуры от наводок применяют ряд мер:

  • заземляют металлические несущие конструкции (мачты, тросы, лотки, короба);
  • заземляют защитные металлические и металлизированные оболочки проводов и кабелей;
  • на концах линий связи, вблизи видеорегистраторов, cctv камер, коммутаторов и другого оборудования обработки сигналов устанавливают устройства грозозащиты.

Во время грозы в воздушных и кабельных линиях электропередач могут наводиться большие импульсные перенапряжения. Они возникают из-за непосредственного попадания молнии в линии электропередачи или вызываются токами растекания грозового разряда.

Высоковольтные импульсы могут передаваться на многие километры и нанести серьезный ущерб системам видеонаблюдения. Для защиты от перенапряжения силовых и сигнальных линий используется установка УЗИП (устройств защиты от импульсных перенапряжений).

УЗИП представляет собой металлический корпус с двумя разъемами. В случае коаксиала это разъемы BNC. Внутри корпуса размещены два газовых разрядника, два резистора, конденсатор и двунаправленный (симметричный) стабилитрон. Они образуют две ступени ограничения напряжения.

В случае поражения камеры, сигнальных линий или линий питания защита требуется не только камерам, а и оборудованию диспетчерского пульта, с которого происходит наблюдение и управление работой системы.

Защита устройств управления реализуется посредством установки защитных модулей как со стороны камер, так и в месте расположения центральной системы управления.

Только комплексная и надежная защита каждой составляющей системы видеонаблюдения позволит защитить ее работу от последствий грозовых разрядов.

2021-02-12T17:12:31+03:0012, Октябрь, 2018|Монтаж видеонаблюдения|

Стандартное оборудование для организации видеонаблюдение

Регистраторы. Регистратором называется устройства для записи информации, хранения и воспроизведения.

Камеры, подключенные к устройству кабелями, передают сигнал, который регистратор преобразует в изображение и записывает на жесткий диск, при необходимости сжимая, однако существуют модели видеокамер с функцией записи.

Для просмотра видео к прибору подключается монитор или телевизор.

Регистраторы включаются в комплекты стационарного оборудования для видеонаблюдения (использующегося на объектах) и мобильного (для автомобилей).

Блоки питания. Для работы видеотехники нужно напряжение 12В и ток до 500 мА (при использовании ставшей популярной инфракрасной подсветки).

Один блок питания для системы видеонаблюдения способен обеспечить энергией 4-8 видеокамер. Каждый выход прибора оборудован регулятором напряжения и предупреждающей короткое замыкание защитой.

Падение напряжения на линии приводит к нестабильной работе техники. Оно повышается регуляторами блока питания.

Объективы. Устройства, регулирующие качество поступающего на матрицу светового потока, оборудуют ручной и автоматически настраиваемой диафрагмой.

Первые используются в помещениях с ярким освещением. Настройкой диафрагмы контролируется количество поступающего на матрицу света.

Приборы второго типа, обрабатывая сигнал матрицы, оценивают качество освещения и автоматически открывают или закрывают диафрагму.

Фокусное расстояние объектива связано с шириной угла обзора: по мере уменьшения первого увеличивается значение второго.

Мониторы. Это оборудование нужно для видеонаблюдения не в меньшей мере, чем сами камеры. Отличие специализированных мониторов в способности работать круглосуточно без перерывов и сбоев.

Устройства оборудуют металлическими корпусами, защищающими от электромагнитных полей и снижающими риск воспламенения.

Мониторы охранного наблюдения транслируют видео или напрямую, без задержек во времени, или из записанного и сохраненного архива.

Термокожухи. Так называются герметически закрытые прочные корпуса, предотвращающие возможные механические повреждения и попадание на объектив атмосферных осадков, пыли.

Термокожухи сохраняют:

  • подходящий для работы встроенного устройства температурный режим;
  • сухость воздуха, при которой на частях видеоустройства не образуется конденсат;
  • защиту от помех и электромагнитных полей;

Кроме камеры в защитной оболочке размещается вспомогательное оборудование (источник тока, передатчик сигнала по «витой паре», стабилизатор напряжения).

Кабель. Ниже перечислены три популярных современных варианта используемых в оборудовании для видеонаблюдения кабелей.

Коаксиальные Оптоволоконные Витая пара (UTP)

Производители охранного оборудования советуют использовать коаксиальный кабель.

Блок питания подает к видеоустройствам ток по двойному кабелю с сечением 0,15 – 1 мм (чем дальше видеоустройство от источника тока, тем выше нужное для работы напряжение, и тем больше диаметр жил).

Комбиновованный шнур используется с аналоговым оборудованием для видеонаблюдения.

Типовые заблуждения

Встроенная защита в устройствах

Некоторые производители заявляют о грозозащите своего оборудования. С технической точки зрения это возможно. Почему бы не встроить схему УЗИП внутрь устройства? Однако, нередко у таких устройств отсутствует клемма заземления, нет описания класса испытаний или хотя бы параметров, которые можно было бы соотнести с нужным нам типом защиты. Какая защита установлена в таких устройствах и от чего защищает, можно только догадываться. Проверяйте информацию из рекламы в документации на продукцию.

Для защиты достаточно молниеотвода

Молниеотвод или, в просторечии, громоотвод — это комплекс мероприятий, направленный на перехват, распределение и растекание тока, возникающего вследствие прямого попадания молнии в объект защиты. Его задача — защитить здания и сооружения, взрывоопасные объекты, объекты энергетики и жизнеобеспечения от прямого попадания молнии и рисков связанных с этим: разрушения конструкций, пожаров, взрывов, отключения электрогенерирующих мощностей и т.п.

Установка молниеотвода ни в коей мере не может изменить величину наведенных перенапряжений в электрических цепях объекта. Задача ограничения перенапряжений ложится полностью на УЗИП в электрических коммуникациях объекта.

Грозозащиту можно проверить электрошокером

Для начала, электрический импульс электрошокера не похож на измерительный импульс для проверки УЗИП. Это серия импульсов с определенной частотой в десятки герц. Данные испытания никак не соответствуют характеру воздействий в виде одиночных грозовых перенапряжений. К тому же, контур замыкания дуговых разрядов электрошокера ограничивается металлом корпуса оборудования, проводником линии питания или информационного кабеля и не распространяется на цепь. Поэтому судить о работе или не работе УЗИП при таких испытаниях некорректно.

Для защиты достаточно заземлить камеру и экран кабеля

Если видеокамера имеет металлический корпус, а кабель используется экранированный, то заземление корпуса камеры и экрана кабеля обязательно. Сможет ли это защитить от возникновения импульсных перенапряжений? Частично. Экран кабеля имеет достаточно высокое сопротивление, чтобы обеспечить быстрое стекание тока, возникающего в его толще вследствие воздействия электромагнитного возмущение от удара молнии.

И ни в коем случае не заземляйте экран кабеля с двух сторон, если не уверены в равном потенциале земли. Иначе по экрану потечет постоянный ток уравнивания потенциалов, который будет уже действовать не кратковременного, а постоянно, и может нарушить работу системы.

Устройства грозозащиты — одноразовые

Существует мнение, что грозозащита подобна плавкому предохранителю и выгорает после воздействия разряда, вызванного молнией. Имея в голове такое убеждение, не захочется покупать устройство стоимостью несколько тысяч рублей. Так вот: это ошибочное мнение! Если в линии возникло импульсное перенапряжение в рамках класса УЗИП, то УЗИП выполняет свою функцию и не выходит из строя. Более того, при проведении испытаний УЗИП, его подвергают воздействию импульса перенапряжения не менее 15 раз. Если же УЗИП вышло из строя, то это означает, что импульс превышал расчетные значения, и тогда можно только порадоваться, что сгорело УЗИП, а не дорогостоящая IP-камера, коммутатор или сервер видеонаблюдения.

Подробно о правильном обеспечении молниезащиты систем видеонаблюдения в своем докладе на конференции для проектировщиков PROIPvideo2018 рассказывал представитель компании Ден рус Алексей Федоров:

Как самостоятельно установить видеонаблюдение

  • Монтаж камеры видеонаблюдения. Монтируется на кронштейны, идущие в комплекте или купленные в специализированных магазинах. Устройство должно быть надёжно закреплено во избежание вибраций во время сильного ветра.Виды камер по месту монтажа:1. Внутренние. Нет защиты от влажности, пыли, механических повреждений. Используются внутри помещений с нормальной влажностью, температурой. 2. Уличные. Обладают защитой от влаги, пыли, механических повреждений. Для расширения области применения используются специальные кожуха.
  • Укладка кабеля. Укладку начинают с самой удалённой точки. Размещается кабель не ближе чем 0,4 метра от силовых кабелей, иначе будут помехи. Если способа обойти подобное препятствие нет, допустимо использование заземлённого металлического рукава или диэлектрического кабель-канала.Способ укладки кабеля:1. Скрытый. Кабель продевают в гофрированную или водопроводную трубу и замуровывают в штробу в стене или закапывают в землю.2. Открытый. Монтируется вдоль стен, на вертикальные опоры. Длина воздушной линии не должна превышать 50 м.
  • Подключение камеры. 1. Аналоговая система подключается по цветам разъёмами типа «тюльпан». 2. Цифровая система подключается коннекторами RJ 45.
  • Установка и подключение видеорегистратора. Видеорегистратор должен быть постоянно в активном состоянии и находиться в сухом и проветриваемом помещении. Не допускается перегрев, это может привести к поломке видеорегистратора. Для подключения достаточно не перепутать разъёмы, предназначенные для разных устройств. Видеорегистратор с технологией РОЕ  не требует прокладки кабеля питания. При отсутствии технологии РОЕ, прокладывается кабель питания. После подключения всех приборов, подается питание. Сначала на регистратор, затем на камеры.
  • Настройка системы видеонаблюдения. Начинается настройка с установки точного времени и даты на всех устройствах. При наличии жёсткого диска, его форматируют. Каждая камера настраивается отдельно, выставляется угол поворота и наклона, проводится тестовая запись.
  • Установка беспроводной системы. Для беспроводной системы потребуется лишь прокладка кабеля питания. При подключении IP камер, устройство получает IP адрес, с помощью которого оно подключается к локальной сети и его можно идентифицировать с помощью смартфона. По такому же принципу работают и GSM камеры, которые имеют собственную сим карту с номером.

Вывод

Перенапряжение в электрической сети сегодня не случайность, а реалии нашего времени. В случае выхода из строя электробытовых приборов по причине перенапряжения ответственность несет энергоснабжающая организация. Но это через суд и очень малый процент, что вы его выиграете. Это надо доказать.  В данном случае лучше купить и установить защиту от перенапряжения, например, стабилизатор напряжения, чтоб обезопасить дорогостоящую электробытовую аппаратуру от поломки.

Полезно прочитать также: Как защитить бытовую технику от перепадов напряжения в сети

Это интересно: Помехи в электросети — причины возникновения и способы защиты

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
