Металлорукав в пвх изоляции: технические особенности и популярные марки

Как действует металлорукав

Применение гофрированных защитных оболочек для прокладки кабеля принято считать поистине революционным прорывом в оборудовании инженерных коммуникаций. Уровень безопасности прокладываемых линий заметно вырос, появились новые возможности для осуществления скрытой проводки. В тех случаях, когда требуется особая надежность и дополнительная защита, кабельные сети укрывают, используя в качестве защитной оболочки прочный металл. Гофрированной металлической трубе неспроста отдается преимущество перед гладкостенными и пластиковыми аналогами в условиях, когда требуется сочетание гибкости, высочайшей прочности и относительно незначительного веса.

Прокладка кабеля в грунте, к примеру, приводит к созданию значительного механического давления на защитную оболочку. Давление грунта, приходящееся на гофрированную поверхность, распределяется по значительно большей площади, чем в том случае, если бы под нагрузкой оказалась гладкая плоскость. Поэтому уровень механической нагрузки, приходящейся на единицу поверхности снижается.

Тонкость состоит в том, что, когда прокладывают кабель в металлорукаве в грунте или стяжке, то следует обеспечить плотное прилегание раствора или почвы к поверхности защитной конструкции. В противном случае уровень ее деформации возрастет, так как при наличии пустот стенками трубы не будет в полном объеме осуществляться передача определенной части вертикальной нагрузки окружающему пространству.пропорционально увеличению ее плоскости.

Металлический гофрированный рукав выдерживает большие нагрузки в сравнении с гладкими трубами

Основной заземлитель

В конечном итоге вся цепь перемычек подключается к главному контуру. Часто его роль играют уже установленные конструкции, к которым относят элементы арматуры, металлические трубы и другие строительные конструкции. Также допускается подключение к специализированному контуру заземления.

По ряду причин может возникнуть необходимость монтажа отдельной конструкции. Самым удобным и технологичным решением сегодня являются модульные штыревые системы — набор токопроводящих стержней, соединяемых резьбовыми муфтами. Они отличаются простотой монтажа, имеют минимальную стоимость и отлично справляются со своей задачей.

Соблюдение вышеперечисленных рекомендаций позволит получить нужный результат

При этом важно принимать во внимание и другие правила и нормы электромонтажных процессов. Помните, что они распространяются не только на крупномасштабные проекты государственного уровня. При организации системы на собственном участке их соблюдение играет огромную роль, обеспечивая эффективность заземления и безопасность для окружающих

При организации системы на собственном участке их соблюдение играет огромную роль, обеспечивая эффективность заземления и безопасность для окружающих.

Технические характеристики

При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:

Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех

Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.

Особенности монтажа

В завершении посмотрим на особенности монтажа проводки в металлорукаве. Не будем ничего выдумывать, а почитаем Правила Устройства Электроустановок.

Согласно п. 2.1.4._2, гибкий металлический рукав используется для скрытой электропроводки в заштукатуриваемых бороздах, под штукатуркой, а также в строительных конструкциях при их производстве.

Далее, в п. 1.7.76_4, читаем, что металические рукава нужно заземлять, так как на рукава электропроводки распространяется требования защиты от косвенных прикосновений.

И еще один пункт 1.7.123. Нельзя использовать металлорукав, как РЕ-проводник.

Сфера применения

В соответствии с правилами устройств электрических установок проводку нужно прокладывать в специальном рукаве. Он может быть изготовлен из пластика или стали с гладкими стенками, а также из металлической или диэлектрической гофры. Изделие необходимо использовать при прокладке кабеля в постройках из легковоспламеняющихся материалов — пенопластовых композитов, пластика, бревен, брусьев, панелей СИП. Гибкий металлорукав применяют только для открытой проводки. Когда она закрыта, используют цельную стальную трубу.

Если кабель прокладывается в изоляции или утеплителе, то его тоже нужно предохранить оболочкой. Это касается стен, которые регулярно подвергаются воздействию влаги, а также уличной и подвесной прокладки. Используют металлический рукав в помещениях, где могут быть частые перепады температуры — в банях, котельных, саунах, термообрабатывающих цехах и кухонных блоках.

Применяют материал для прокладки кабелей в зданиях с высокими механическими рисками — на пилорамах, в мастерских, автосервисах и слесарных цехах. Металлическая труба применяется под грунтом, она необходима и в том случае, когда понадобится провести несанкционированные работы.

СКРЫТАЯ ПРОКЛАДКА ПРОВОДОВ И КАБЕЛЬНЫХ ЛИНИЙ

Скрытый способ монтажа электропроводки заключается в её размещении внутри строительных конструкций, под облицовочными элементами интерьера, либо заделке в толщу стен, потолков или полов.

Прокладка проводников может при этом осуществляться:

Прокладка кабелей в штробах.

При данном способе монтажа после разметки будущей трассы проводки производится штробление стен, пола, потолка по линиям разметки. Операция обычно производится с помощью перфоратора в режиме долбления. После подготовки углублений требуемого размера, в них производится укладка проводки.

Прокладка кабелей в стене может производиться в штробы непосредственно, либо после предварительной протяжки в трубу или гофр. При необходимости проводка в процессе монтажа закрепляется в штробах после чего углубления с кабелем заштукатуриваются.

Способ монтажа в штробе позволяет полностью скрыть провода, не нанося эстетического ущерба интерьеру помещения. С другой стороны, ремонт и замена электрической разводки выполненной таким способом связана с необходимостью вновь долбить стены.

Прокладка кабеля в стяжку под пол.

Такой способ монтажа используется не только применительно к специальным греющим проводникам тёплого пола, но и к обычной электрической разводке.

Размещая проводники в бетонной стяжке целесообразно предварительно поместить их в трубу или гофру. При использовании этого способа, как и при заделке в стену возникают трудности с последующим ремонтом или заменой проводов.

Выбирая способы монтажа, связанные с заливкой кабеля раствором или заделкой в штукатурку, следует использовать только качественную проводниковую продукцию, избегая соединений токоведущих жил в заделке.

Прокладка кабеля в плинтусе.

Некоторые виды декоративных пластиковых плинтусов имеют с внутренней стороны специальные пазы, предназначенные для монтажа проводов различного назначения. Это может быть питающий электрический провод, телефонная линия, а также антенный или сетевой компьютерный кабель.

Удобство такого способа монтажа заключается в том, что он совмещает в себе преимущества скрытой разводки и доступность кабеля в случае необходимости его замены.

Соединительные элементы для металлического изделия

Для герметичного соединения отдельных частей рукава, а также для присоединения концов гибкой трубы к электрическим аппаратам, распределительным коробкам применяют муфты.

В случае если возникает потребность соединить два конца рукава, используют соединительные муфты, на которых нанесена внутренняя резьба с двух сторон.

Существуют также резьбовые крепёжные элементы, оснащённые специальной гайкой, которая обеспечивает надёжное заземление металлического рукава. Эти элементы бывают прямыми или угловыми, с внутренней или наружной резьбой.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Условное обозначение при заказе дополнительной гайки ТУ1690-020-45416838-2008

Пример обозначения при заказе	Описание гайки
ГП-К1/2″ ТУ1690-020-45416838-2008	Плоская гайка для соединителя герметичного металлорукава ГЕРДА-СГ-16-Н-К1/2″
ГЭ-М25х1,5 ТУ1690-020-45416838-2008	Гайка эквипотенциальная для соединителя герметичного металлорукава ГЕРДА-СГ-22-Н-М25х1,5

Таблица 5.
Для герметичного металлорукава	Код заказа соединителя ГЕРДА-СГН — наружная резьбаВ — внутренняя резьбаТр — на трубуМ — метрическая (1) резьбаК — коническая дюймовая NPT (2)	Размеры соединителя (3) ГЕРДА-СГ, мм	Гайка плоская ГП	Гайка эквипотенциальная ГЭ
Код заказа гайки ГП	Размер(3),мм	Код заказа гайки ГЭ	Размер(3),мм
Внутренний диаметротверстия, мм	A	B	Ключ C	Ключ E	Ключ D	А	Ключ В	А	Ключ В
ГЕРДА-МГ-16	ГЕРДА-СГ-16-Н-М20х1,5	13,9	37	13	29	27	—	ГП-М20х1,5	3	24	ГЭ-М20х1,5	3,7	24
ГЕРДА-СГ-16-В-М20х1,5	—	—	—	—	—	—
ГЕРДА-СГ-16-Н-К1/2″	ГП-К1/2″	4	27	—	—	—
ГЕРДА-СГ-16-В-К1/2″	—	—	—	—	—	—
ГЕРДА-СГ-16-Тр(4)	58	—	30	36	36	—	—	—	—	—	—
ГЕРДА-МГ-22	ГЕРДА-СГ-22-Н-М25х1,5	18,5	40	15	35	33	—	ГП-М25х1,5	3,5	30	ГЭ-М25х1,5	4,5	30
ГЕРДА-СГ-22-В-М25х1,5	—	—	—	—	—	—
ГЕРДА-СГ-22-Н-К3/4″	ГП-К3/4″	4	32	—	—	—
ГЕРДА-СГ-22-В-К3/4″	—	—	—	—	—	—
ГЕРДА-СГ-22-Тр(4)	60	—	36	41	46	—	—	—	—	—	—
ГЕРДА-МГ-25	ГЕРДА-СГ-25-Н-М32х1,5	23,8	46	15	45	43	—	ГП-М32х1,5	4	41	ГЭ-М32х1,5	5	41
ГЕРДА-СГ-25-В-М32х1,5	—	—	—	—	—	—
ГЕРДА-СГ-25-Н-К1″	ГП-К1″	7	36	—	—	—
ГЕРДА-СГ-25-В-К1″	—	—	—	—	—	—
ГЕРДА-СГ-25-Тр(4)	66	—	46	46	50	—	—	—	—	—	—
ГЕРДА-МГ-35	ГЕРДА-СГ-35-Н-М40х1,5	31,8	52	16	54	52	—	ГП-М40х1,5	5	46	ГЭ-М40х1,5	6	50
ГЕРДА-СГ-35-В-М40х1,5	—	—	—	—	—	—
ГЕРДА-СГ-35-Н-К1.1/4″	ГП-К1.1/4″	7	46	—	—	—
ГЕРДА-СГ-35-В-К1.1/4″	—	—	—	—	—	—
ГЕРДА-СГ-35-Тр(4)	72	—	55	55	60	—	—	—	—	—	—
ГЕРДА-МГ-40	ГЕРДА-СГ-40-Н-М50х1,5	36,8	56	18	63	60	—	ГП-М50х1,5	5	55	ГЭ-М50х1,5	6,2	60
ГЕРДА-СГ-40-В-М50х1,5	—	—	—	—	—	—
ГЕРДА-СГ-40-Н-К1.1/2″	ГП-К1.1/2″	7	55	—	—	—
ГЕРДА-СГ-40-В-К1.1/2″	—	—	—	—	—	—
ГЕРДА-СГ-40-Тр(4)	74	—	65	65	70	—	—	—	—	—	—

1 — метрическая резьба М по ГОСТ 24705-2004 (ISO 724:2003) с шагом 1,5.2 — резьба NPT соответствует российскому стандарту резьбы K (ГОСТ 6111-52, коническая дюймовая с углом профиля 60 градусов).3 — приводятся для справки, производитель может изменить размеры без предварительного уведомления.4 – допустимый диаметр трубы для соединителя на трубу указан в таблице 4

Характеристики, которые надо знать при использовании металлической гофротрубы

Внутренний диаметр. Может существенно отличаться от внешнего: это зависит от формы профиля. Если вы знаете диаметр наружной оболочки кабеля, необходимо умножить эту цифру на 1.5 или 2. При укладке двух кабелей в рукаве, диаметр складывается.
Условный проход. Это фактически минимальный диаметр профиля витков, который учитывается при подборе соединительных и вводных муфт для гофротрубы.
Наружный диаметр — максимальный размер волны витка, по наружному покрытию (если таковое имеется).
Класс герметичности либо по системе стандартов «IP» — международная, либо по отечественной классификации: Р1, Р2, Р3. Чем цифра выше, тем хуже герметичность и ниже стоимость.
Герметичность зависит от материала межвиткового уплотнителя. От него же зависят условия применения. Хлопок — внутренний монтаж в помещениях с неагрессивной средой. Асбест — эксплуатация в пожароопасных условиях, или при локальном нагреве. Полипропилен — уличное применение, либо помещения с прямым воздействием жидкостей.
Климатический класс. Указывается в паспорте на изделие. Обязательно учитывается при прокладке. Разновидностей достаточно много: около 50 вариантов.
Пропускание помех как изнутри гофра, так и внутрь рукава. Безусловный лидер в этой дисциплине — рукав типа «гармошка». Но и витковый гофр может служить отличным экраном, если его заземлить.

Основные параметры и компоненты металлорукава на иллюстрации:

1. Основной профиль-виток, выполненный из металла.

2. Уплотнительный материал, уплотняющий межвитковые пазы.

3. Наружная оболочка из поливинилхлорида.

D. Наружный диаметр — замеряется по внешней оболочке.

d. Условный проход (при подборе по диаметру прокладываемого кабеля — внутренний диаметр).

Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения

После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.

В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).

Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:

Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.

Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.

Можно выбрать и другие виды кабелей:

ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заземлить стиральную машину

При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.

Температурный диапазон

Отдельным пунктом нужно рассмотреть диапазон допустимых температур при монтаже гофры и кабеля. Например, провод Р3-Ц может использоваться в пределах от -40 до +100 град. Цельсия. Если к данной аббревиатуре добавляется ПВХ, то диапазон значительно снижается и составляет от -5 до +60 градусов. Впрочем, допустимо кратковременное воздействие повышенной температуры вплоть до +90 °С (например, при монтаже).

Изменение рабочих температур (при эксплуатации) находится практически в тех же пределах. Единственное исключение для кабеля Р3-Ц-ПВХ – минимальная планка составляет -25 град. Цельсия.

Технические характеристики

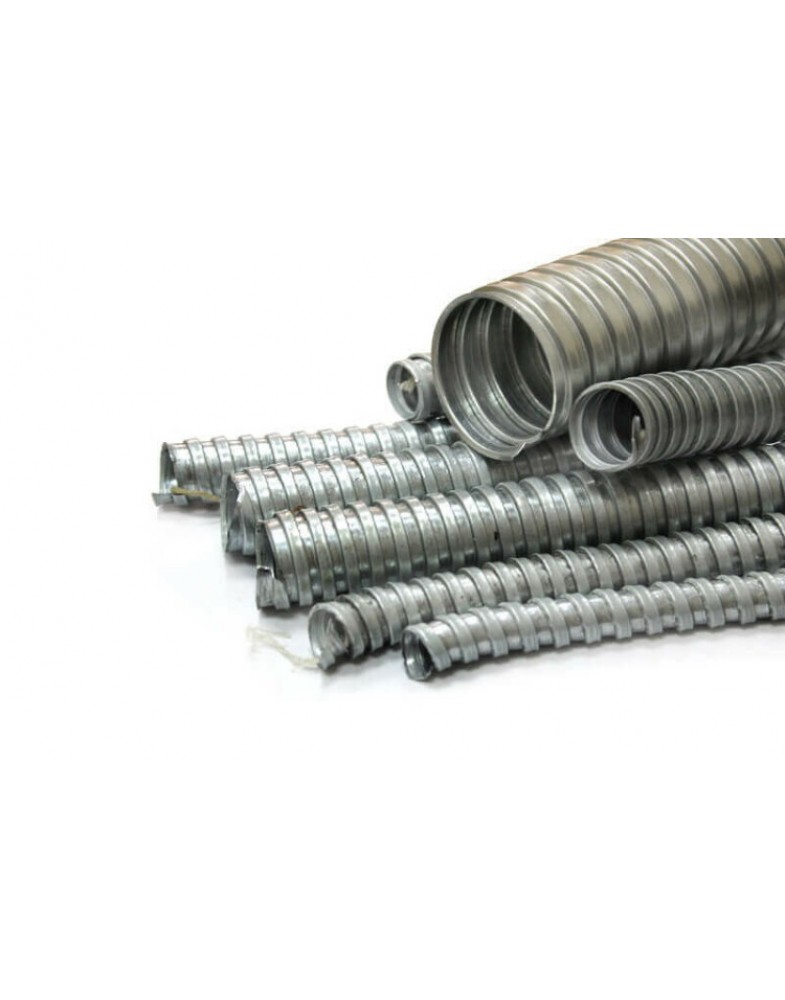

Для начала рассмотрим основные параметры металлорукава из оцинкованной стали. Исходным материалом для изготовления данного вида шланга служит металлическая оцинкованная пластина толщиной в пределах трех микрон. Зазор между витками скрученных пластин уплотняется:

хлопчатобумажной тканью для изделий марки РЗ-ЦХ;
полипропиленовой пленкой для изделий марки РЗ-СЛ.

Особенности такой конструкции обеспечивают гибкость монтируемых кабельных магистралей, надежную защиту от повреждений и воздействия пыли и грязи, а вариант с полипропиленовым уплотнителем позволяет выдерживать интенсивные влажностные нагрузки. Эти характеристики позволяют с успехом использовать эти шланги, при монтаже как открытой, так и скрытой проводки. Использование данного вида защиты кабеля рекомендовано в электрических цепях обслуживающих системы вентиляции, обогрева и кондиционирования. Благодаря металлической оболочке, обеспечивающей высокую степень защиты от возгораний, рукав можно использовать для монтажа открытой проводки по дереву. Металлическая пластина, из которого скручено электротехническое изделие, служит в качестве экрана и защищает проводку от воздействия электрических помех. На основании изложенного материала можно выделить основные преимущества металлоруква:

Прочность и способность противостоять механическим повреждениям.
Способность обеспечить защиту от воздействия пыли, грязи и влаги.
Высокая степень противопожарной безопасности.
Способность противостоять воздействию электрических помех.

Учитывая потребности электромонтажа, производителями освоен выпуск продукции весьма широкого диапазона внутренних диаметров металлорукавов, от 10 до 100 мм.

Технические характеристики металлических рукавов марки РЗ-ЦХ и РЗ-СЛ:

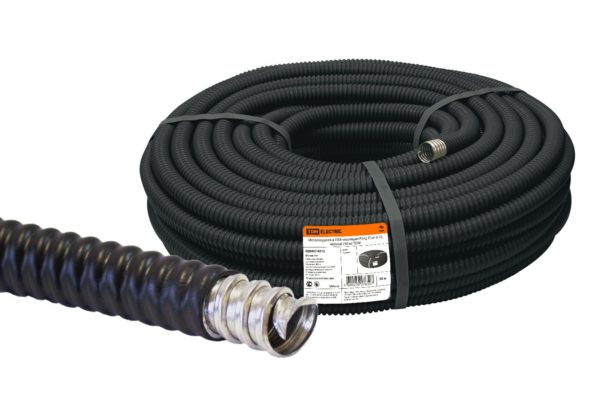

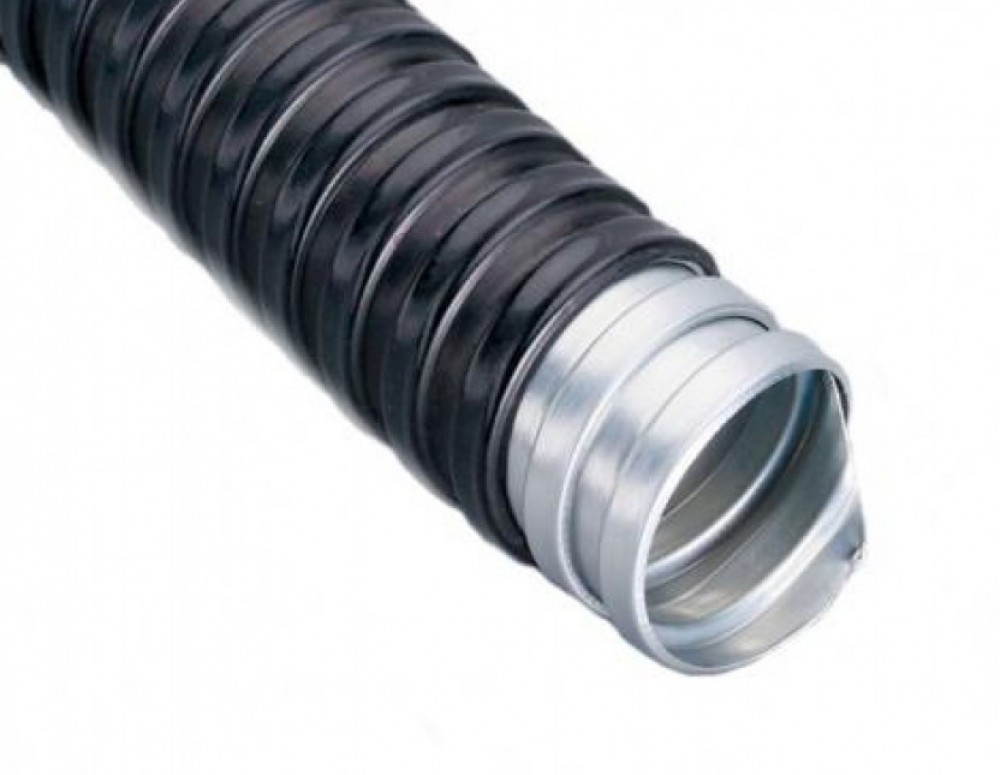

Теперь рассмотрим металлорукав в изоляции из поливинилхлорида (ПВХ). Популярные марки: РЗ-ЦП и МРПИ. Технология изготовления данного вида шлангов и набор положительных качеств остаются те же, что и для предыдущих изделий. Отличие состоит в том, что они выполнены с изоляционным ПВХ-покрытием, обеспечивающим более высокую степень защиты. Наличие изоляционного слоя классифицирует этот вид металлорукавов, как герметичную конструкцию, с высокой стойкостью к воздействию коррозии, что делает пригодным к использованию в подземных коммуникациях, тоннелях и во взрывоопасных помещениях.

Особо важно знать, что данный тип шланга ни в коем случае не приспособлен для работы под водой, а также для прокладки на улице, в регионах с низкими температурами. Дело в том, что ПВХ оболочка на морозе разрушается. Следует отметить, что у данного варианта есть еще один немаловажный существенный плюс — в случае пробоя оболочки кабеля изоляционный слой локализует распространение токовой утечки за его пределы, что предохранит обслуживающий персонал от удара током при контакте с ним

Следует отметить, что у данного варианта есть еще один немаловажный существенный плюс — в случае пробоя оболочки кабеля изоляционный слой локализует распространение токовой утечки за его пределы, что предохранит обслуживающий персонал от удара током при контакте с ним.

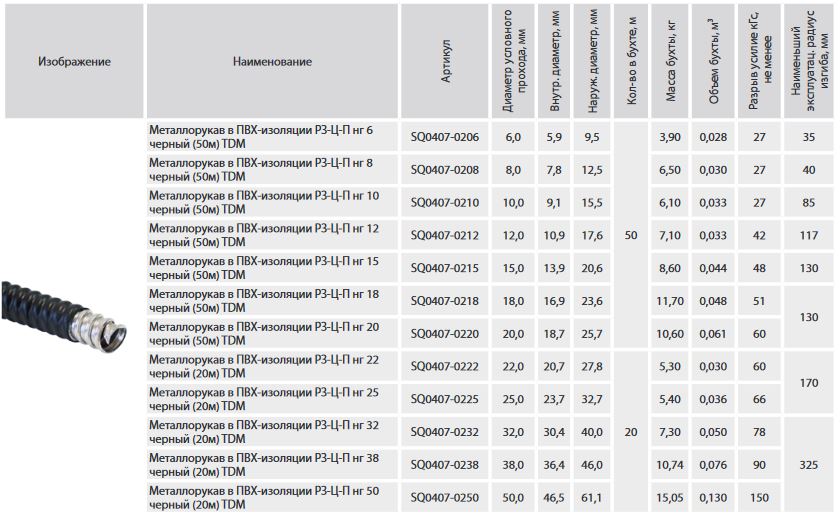

Технические характеристики металлорукавов РЗ-ЦП и МРПИ:

Достоинства и недостатки

Использование при прокладке кабельных сетей металлорукава сулит такие преимущества:

многолетнюю эксплуатацию системы, которая может продлиться до полувека;
легкость обустройства, не требующую применения специального инструмента;
невозможность повреждения грызунами;
невосприимчивость в отношении воздействия атмосферных осадков и агрессивных сред;
защита от механического повреждения;
негорючесть;
наличие дополнительной защиты от удара током при проведении заземления, предусматриваемого ПУЭ;
возможностью заменить участок кабельной сети;
высокую гибкость, сочетающуюся с сохранением заданного проходного сечения и не приводящую к созданию внутренних напряжений и микротрещин, нарушающих целостность оболочки;
экологическую чистоту.

Распространение металлорукавов для кабеля сдерживается достаточно высокой стоимостью изделий, что относят к их недостаткам, как и:

удлинение сроков монтажа;
требование исключения возможности скапливания влаги, снижающей уровень изоляции.

Достоинства и недостатки

Использование при прокладке кабельных сетей металлорукава сулит такие преимущества:

многолетнюю эксплуатацию системы, которая может продлиться до полувека;
легкость обустройства, не требующую применения специального инструмента;
невозможность повреждения грызунами;
невосприимчивость в отношении воздействия атмосферных осадков и агрессивных сред;
защита от механического повреждения;
негорючесть;
наличие дополнительной защиты от удара током при проведении заземления, предусматриваемого ПУЭ;
возможностью заменить участок кабельной сети;
высокую гибкость, сочетающуюся с сохранением заданного проходного сечения и не приводящую к созданию внутренних напряжений и микротрещин, нарушающих целостность оболочки;
экологическую чистоту.

удлинение сроков монтажа;
требование исключения возможности скапливания влаги, снижающей уровень изоляции.

Как правильно и где его использовать

Неправильный монтаж электропроводки способен привести к плачевным последствиям, поэтому следует придерживаться простых рекомендаций:

в первую очередь составляется план проводки (делается разметка, учитываются все изгибы, неровности);
перед использованием рукава его следует проверить. Внутри не должно быть засечек, деформаций, которые могут повредить кабель или препятствовать его заведению в трубку;
металлорукав не нужно растягивать, иначе его прочность снижается. Также повышается вероятность образования щелей между витками. Аналогичное правило касается и провисания;
если проводка делается во влажном помещении, понадобится герметичная трубка (при этом места соединения дополнительно защищаются изоляцией или муфтами);
для сухого помещения используют оцинкованные негерметичные кабель-каналы;
резкие изгибы способны испортить кабель и саму гофру, поэтому не стоит их допускать;
гофротрубка сделана из тонкого материала, который может повредиться при сварке, что нужно учитывать при проведении подобных работ;
в деревянных домах вместо гофротрубки кабеля лучше монтировать под штукатуркой (такой способ еще называют открытым).

Вам это будет интересно Особенности саморегулируемого греющего кабеля

Важно! При открытой проводке годятся пластиковые гофротрубки, только сделанные из материала, не подвергающегося горению. Скрытая электропроводка в каркасном доме

Скрытая электропроводка в каркасном доме

Металлорукав — хороший вариант проложить как открытую, так и скрытую электропроводку. Вот только он требует заземления и стоит дороже пластиковой гофры раз в 7. Именно по этой причине он больше актуален для серьезных сетей, но также находит применение и в жилых домах (подвалах, мастерских).

Заземление

Если по каким-то причинам невозможно обеспечить наличие нейтрального участка, кабель-канал устанавливают вертикально, как показано на схемах ниже. При этом нужно соблюдать нормы перемещения одного конца изделия относительно другого — оно не должно превышать 3 мм на каждые 100 мм согнутой части.

Чтобы обеспечить максимальную защиту, металлорукава заземляют. Работа выполняется после монтажа электропроводки. Нужно сделать следующее:

зачистить шланг в местах предполагаемого захвата скобами (нужно удалить влагу, пыль и другие загрязнения);
обхватить специальной металлической скобой шланг и затянуть её;
установить винт заземления недалеко от проводки;
скрепить скобу с помощью медного провода диаметром не менее 4 мм.

При закреплении скоб важно не допустить пережима, скручивания и растягивания изделия. Так как оно может обладать относительно высокой массой, лучше работать вдвоем

Температурный диапазон

Как изготавливаются металлорукава

Гофрированная металлическая труба изготавливается поэтапно. Сначала подбирается стальная полоса, соответствующая условиям предполагаемого использования, толщина которой равняется 0,25-0,3 мм, свертываемая в тонкостенную трубку. Соединение полос между собой производится с помощью шайб, плосковыпуклых и плосковогнутых, и болтов. Для создания трубы применяют аргоновую сварку, осуществляемую автоматической линией, с контролем надежности сварного шва лазерной установкой. По ширине шов не превосходит толщину стенки более, чем в полтора раза. Повышенную сопротивляемость коррозии придают, проводя процедуру оцинковки. Использование нержавейки позволяет добиться повышения герметичности, прочности и защищенности от воздействия агрессивной среды.

Сегментированную поверхность формуют, подвергая давлению роликов, отличающихся конфигурацией и диаметром. У сегментов меньшего диаметра и толщина стенок поменьше, поэтому металлорукаву присуща определенная гибкость. Благодаря наличию такого свойства, к гофрированному рукаву не требуется подбирать фитинги, чтобы осуществить поворот, позволяющий обойти возникшее по предполагаемой трассе прокладки трубопровода препятствие. Изгиб металлорукава позволяет легко справиться с подобными ситуациями.

Муфта монтажная для металлорукава

Установка металлорукавов не представляет сложности. Крепление к поверхностям позволяют произвести скобы, а соединить отдельные элементы конструкции – муфты. Последние отличают по нескольким характеристикам:

длине;
диаметру соединительного прохода;
материалу изготовления;
условному рабочему давлению;
рабочей температуре.

Наиболее распространенными являются следующие виды муфт:

трубная. Служит для соединения металлорукава и трубы электропроводки. Выполняется из цинкового сплава, снабжена цилиндрической резьбой;
вводная. Муфта вводная для гибкого металлорукава позволяет осуществить его герметичный ввод в монтажную коробку. Для изготовления используется самозатухающий ПВХ.
соединительная. Выполняется из цинкового сплава для состыковки отдельных отрезков.

Вводной муфтой обеспечивается безопасное функционирование наиболее сложных участков электрических сетей, где происходит их разветвление и устанавливаются специальные распределительные коробки. Муфта, не снижая уровня защиты проводов, заводит кабельную трассу в распределительную коробку.

Заземлить рукав с проходящим в нем электрокабелем можно при помощи стального хомута, который максимально плотно должен обхватывать трубу

Защита электрических проводов

У металлической гофрированной трубки есть два очень важных назначения:

Защита электрического кабеля от влаги, перегибов, повреждений, электромагнитного излучения и химических реагентов;
Защита самого здания от возгорания в результате проблем с проводкой. Даже в случае короткого замыкания и плавления изоляции кабеля металлорукав не даст распространиться пламени.

Чаще всего металлические гофрированные трубки применяются там, где риск возгорания особенно велик. Они незаменимы в производственных цехах, промышленных зданиях. Кроме того, металлорукава часто применяются при монтаже проводки в деревянном домостроении, о чём портал Rmnt.ru подробно писал. Также металлическая защита кабеля используется в каркасных домах, в стенах из самана и гипсокартона, конструкциях из пластика.

Существует четыре вида металлических гофрированных кабель-каналов:

Оцинкованные. Они не герметичные, это трубка, которая скручена из тонкой оцинкованной полосы. Места стыков уплотняют тканью из асбеста;
Из лужёной жести. Тоже не герметичные, но перед скруткой жесть защищают от ржавчины и внешних воздействий с помощью электролитического лужения. В итоге металлорукав служит дольше и может быть использован в помещениях с высокой влажностью;
Из нержавеющей стали. Прочный, не боящийся коррозии, может применяться в помещениях с агрессивной химической средой. Долговечный и надёжный, но достаточно дорогой вариант защиты электропроводки;
В поливинилхлоридной оболочке. Отличается хорошими герметичными свойствами, не боится влажности, механических воздействий, химических веществ. Такую гофру вполне можно закопать в траншею, проводя кабель к дому, применять в уличных условиях и промышленных цехах.

Перечислим основные правила монтажа проводки в металлических гофрированных трубках:

Нельзя забывать о таких важных фитингах, как хомуты, скобы, муфты, которыми будут соединяться концы трубок;
План проводки необходим, чтобы точно определить длину металлорукава, сократить количество ненужных изгибов и соединений;
Перед монтажом гофротрубку обязательно проверяют на наличие дефектов, задиров, повреждений. Внутри не должно быть пыли и грязи;
Укладывается кабель-канал без натяжения, ведь это приведёт к появлению щелей между витками гофры;
Нельзя также допускать провисаний;
Резких изгибов быть не должно;
Для сухих помещений вполне можно использовать самый недорогой оцинкованный металлорукав, для влажных выбрать герметичные варианты, а места соединений прикрывать специальными муфтами или изолентой;
Если вы будете проводить сварочные работы, защищайте металлическую гофру на это время, потому что металл достаточно тонкий и может быть повреждён.

Важно! Выбирая размеры металлорукава для проводки, нужно учитывать, что его наполняемость не должна превышать 70% внутреннего диаметра

Металлорукава по размерам делятся на 12 категорий, от 5,1 миллиметра до 78 миллиметров внутреннего диаметра и от 9,8 до 87,1 миллиметра внешнего диаметра. Для примера: у вас кабель 3х2,5 с наружным диаметром приблизительно 11 миллиметров. То есть для него нужен металлорукав с внутренним диаметром не менее 13 миллиметров. Следует выбирать металлический рукав категории 15 с внутренним диаметром 14,7 миллиметра — это ближайшее к нужному значение.

Чаще всего гофротрубки из металла продаются бухтами длиной 30, 50 и 100 метров, но вы сможете получить куски нужно длины, используя инструменты для плавной резки металлических изделий.

Чтобы провести правильный монтаж кабеля в металлической гофрированной трубке, вам потребуются следующие фитинги:

Резьбовые муфты. У них есть специальная царапающая гайка. Муфты могут быть прямыми, угловыми, с внутренней и наружной резьбой. Они обеспечат дополнительное заземление шланга. Прямые муфты нужны, чтобы соединить два конца металлорукава, а вводные — для монтажа проводки к оборудованию, ящику или щиту. Шаг резьбы муфты должен отвечать шагу витка рукава;
Хомуты, как пластиковые, так и металлические. Необходимы для фиксации гофротрубки.

опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Что собой представляет металлический рукав

Металлорукав – гибкий металлический трубопровод, предназначенный для защиты проложенных внутри него кабелей, проводов и труб от преждевременного износа в результате внешнего воздействия (ультрафиолетового излучения, влаги, механического повреждения и пр.).

Металлический рукав в ПВХ-изоляции отличается от обычного наличием поверхностной защитной оболочки из поливинилхлорида (PVC)

Она обеспечивает надёжную герметичность, прочность к разрыву без потери в гибкости, стойкость к коррозийному воздействию и, что особенно важно, — пожаробезопасность контура и защиту от поражения электрическим током

Схематически строение металлического рукава с изоляцией из ПВХ представлено на фото ниже:

Интересно! Прародителем современного металлического рукава считается ожерелье, изготовленное в технике «гусиного горлышка» в конце XIX века ювелиром Генрихом Витземанном.

Металлические рукава применяются для прокладки:

электропроводки;
линий связи (телефонной, радио и интернет);
силовых кабелей лифтов;
вентиляционных и отопительных труб;
шлангов систем кондиционирования, вентиляции и дымоотведения;
транспортировочных магистралей для сыпучих продуктов и пр.

Прокладка кабеля в металлорукаве

Основная задача подготовки маршрута гофрированной трубы — беспрепятственная протяжка силового или сигнального кабеля внутри. При планировании прокладки, желательно обеспечить бесстыковую схему. Если длина участка не позволяет использовать цельный кусок — выполняется правильный стык с помощью обжимной муфты.

Для подбора соединителя как раз и применяются две характеристики: условный проход и наружный диаметр.

В местах стыковки необходимо обеспечить прямолинейность маршрута, так называемую нейтральную зону. Этот участок не должен изгибаться под воздействием внешних сил. В зависимости от диаметра условного прохода, длина нейтральной зоны определяется таблицей:

Так же имеются соединительный муфты и фитинги для завода металлорукава в распределительные коробки и щиты. Эта фурнитура решает несколько задач:

Обеспечение прочного захвата рукава: он не должен отсоединиться при продольном рывке.
Создание определенной герметичности (при необходимости).
Если коробка металлическая, и необходимо обеспечить единое заземление оболочки — должен быть надежный контакт между муфтой, рукавом и коробкой.
Образование гладкого фланца, о который не будет поврежден проложенный в металлорукаве кабель.

Рукав крепится на маршруте, в зависимости от способа прокладки.

В штробах — на быстро схватываемую смесь (клей) или клипсы.
Открытым способом по стене — на кабельросты с помощью стяжек, или на монтажную фурнитуру.
В подвешенном состоянии — на тросах с помощью хомутов. Витковый рукав нельзя использовать, как самонесущий. При продолжительной тянущей нагрузке, могут разойтись витки.

Обычно кабель протягивают после монтажа металлорукава. Если по трассе нет изгибов, это оптимальный вариант. В гофр загоняется сталистая проволока (если ее на было в новом рукаве), с ее помощью заводится провод.

Но возможна прокладка силового кабеля и заранее: особенно в случае, когда рукав изгибается после монтажа на 90°. На ровном участке грунта (или пола) раскладываются раскроенные куски рукава, и в них заводится проводка с запасом для расключения в монтажных коробках.

После чего, собранный рукав с помощью фитингов и муфт крепится на конечные устройства: щитовые, распределительные коробки.
