Как правильно выбрать и применять клеммы для соединения проводов

Соединение различных материалов

Как известно, в современной проводке применяются два типа проводников. К первой категории относятся жилы из меди, а ко второй – из алюминия. По правилам пожарной безопасности рекомендуется отдавать предпочтение первому варианту. Однако в некоторых случаях мастеру приходится совмещать медные и алюминиевые жилы.

Кабельный соединитель обычной конфигурации не может гарантировать высокого качества в месте стыковки. Это вызвано рядом причин. При температурных перепадах линейное расширение у различных металлов не будет идентичным. В этом случае может образоваться зазор между состыкованными напрямую алюминием и медью.

При этом в месте их контакта повышается сопротивление. Проводники начинают нагреваться. Также на зачищенных жилах появляется пленка из окислов. Это также способствует ухудшению контакта. Такое состояние сети провоцирует различные неисправности, может стать причиной пожара. Поэтому для подобных соединений подходят только специальные разновидности контакторов.

Какими бывают колодки

Существует несколько типов клеммных колодок, различающихся по выдерживаемому напряжению, способу фиксации, назначению, функциональности и многим другим эксплуатационным характеристикам.

Чаще всего встречается следующее деление:

• По методу установки (для соединения отдельных проводов, для печатной платы, для реек G и DIN, для кросс-модулей);
• По возможности отрезания необходимого количества клемм (цельные, соединенными пластмассовыми пластинами или специальными зажимами, разъемами);
• По методу фиксации провода (прямые, угловые).

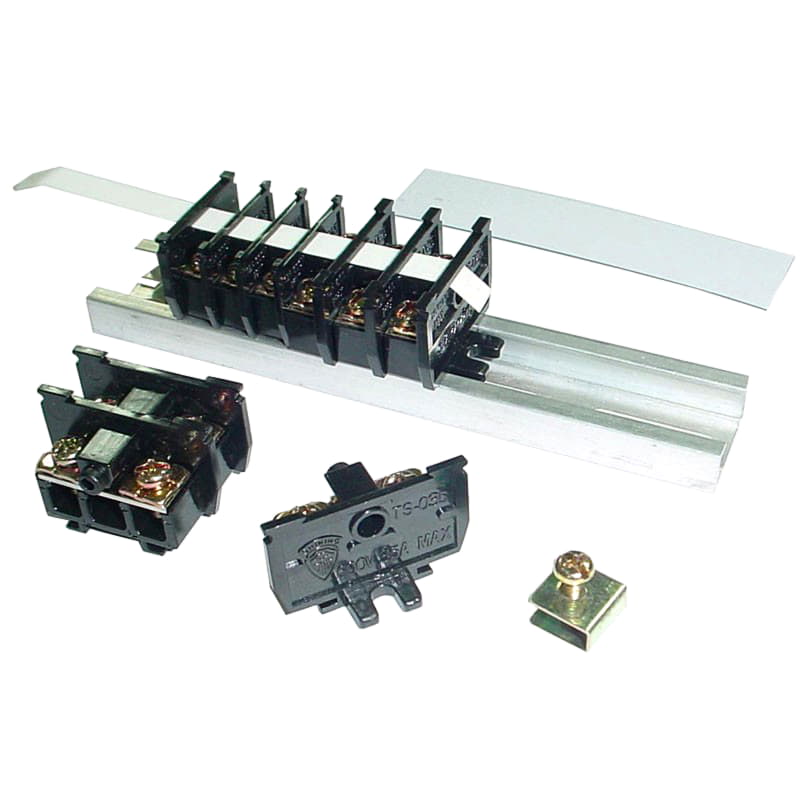

Однако определяющим считается деление блоков по зажимной конструкции, то есть способа подключения провода:

• Винтовые клеммные колодки предполагают использование зажима с винтами, которые закручиваются после вставки проводника в отверстие. “Плюсами” винтов можно считать экономичность, надежность фиксации, возможность регулировать силу давления, а среди “минусов” – необходимость контроля положения провода, невозможность использования для многожильных проводников и алюминиевых жил.
• Разъемные состоят из двух частей, где одна крепится на панель, а вторая непосредственно на провод.

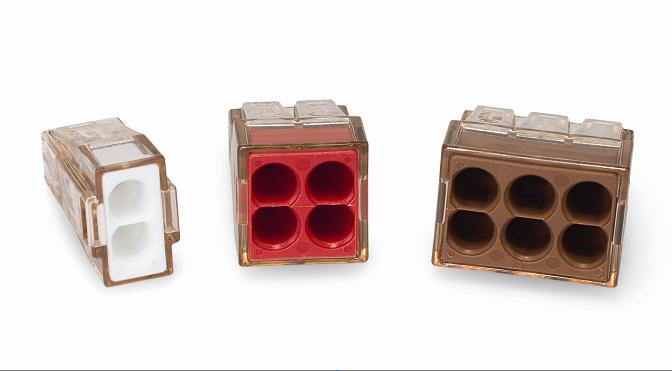

• Пружинные или нажимные клеммные колодки также называются безвинтовыми, так как фиксация происходит через специальный рычажок, после нажатия на который конструкция “закрывается”.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

1. Простор для укладки проводов, можно оставить небольшой запас;
2. Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
3. На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Существующие виды клеммников для соединения проводов

Клеммная колодка – это механический зажим, находящийся в пластиковом корпусе. Клемма, в зависимости от вида зажима, может иметь металлические пластины, пружины для фиксации провода или винты.

Существует разные виды соединений проводов при помощи клеммной колодки.

Виды клеммников по типу зажима проводов:

• Ножевые зажимы;
• Винтовые зажимы;
• Пружинные зажимы.

Ножевой вид соединений очень удобен. Выполняя соединение не нужно зачищать контакты, просто следует приложить некоторое усилие, чтобы прочно зафиксировать провод в специальном ноже. Эти клеммы называют ещё накидные или автомобильные. Используя винтовой вид соединения, выбирают подходящие колодки и нужные размеры ячеек, вставляют внутрь жилу и потом зажимают винтами

Прилагая при этом усилие, важно не поломать провод. Приблизительно через год нужно будет проверить не отпустился ли винт в соединении и, если нужно подтянуть его. И ещё один недостаток этого соединения в том, что без проблем можно выполнить соединения только двух проводов

Самый удобный вариант соединений – пружинный. Выполняя это соединение нужно всего лишь вставить в клеммник жилу, зачищенную от изоляции. Находящийся там рычажок затянет жилу и обратно уже не выпустит, извлечь жилу можно оттянув рычажок обратно, но при повторном соединении ухудшается качество соединения. Характеристики пружинного типа зажимов ограничивает их применение проводом не более 2,5мм2 в сечении и предельным током до 40А

И ещё один недостаток этого соединения в том, что без проблем можно выполнить соединения только двух проводов. Самый удобный вариант соединений – пружинный. Выполняя это соединение нужно всего лишь вставить в клеммник жилу, зачищенную от изоляции. Находящийся там рычажок затянет жилу и обратно уже не выпустит, извлечь жилу можно оттянув рычажок обратно, но при повторном соединении ухудшается качество соединения. Характеристики пружинного типа зажимов ограничивает их применение проводом не более 2,5мм2 в сечении и предельным током до 40А.

Сфера использования клеммных колодок

Клеммники разных типов рассчитаны на применение в различных узлах электрической сети. Всевозможные «бобышки» пружинного и нажимного типа монтируются навесным способом, за счёт чего их удобно использовать для подключения проводов в разветвительных коробках. Отсутствие необходимости крепить колодку позволяет легко сгруппировать провода и организовать внутренне пространство, которое практически всегда сильно ограничено.

Винтовые колодки барьерного типа оптимально подходят для сборки группы соединений в шкафах и электрических щитах. За счёт жёсткого крепления к монтажной панели такие соединения обеспечивают качественную организацию маршрутов прокладки проводников. Не стоит думать, что барьерные клеммники рассчитаны исключительно для соединения высокомощных сетей, их с тем же успехом можно использовать и для организации сложных цепей управления. При этом наличие крышки и перегородок допускает совместную прокладку цепей обоих типов в одном корпусе: при аварии искрение и ионизация никак не повлияют на работу чувствительных приборов.

Винтовые колодки проходного типа могут устанавливаться общей планкой по 12 клеммников, что делает их отличной заменой для барьерных соединений. Также планку можно с лёгкостью разделить на группы с произвольным числом контактных групп и использовать в установочных и распределительных коробках или в качестве временных соединений.

Осталось лишь уточнить, для чего клеммные соединения не предназначены. Их категорически запрещено использовать для соединения проводов, прокладываемых скрыто. Для этих целей допускается применять только герметичные термоусаживаемые муфты. Также нежелательно использование клеммных соединений в полостях фальшстен и подвесных потолочных конструкций. Однако здесь есть небольшая оговорка: клеммными колодками можно подключать, например, точечные светильники, не имеющие штатных контактных разъёмов, например светодиодные с монолитным корпусом.

Существует также специфичная категория клеммных колодок в корпусе для монтажа на DIN рейку. Это могут быть как винтовые, так и пружинные контактные колодки, клеммники нажимного принципа действия наиболее редки. Такие виды соединений предназначены для сборки цепей управления и контроля, подобный способ организации позволяет быстро производить переподключение большого числа электротехнических устройств. Отдельно стоит упомянуть про кросс-модули — массивные колодки открытого типа с несколькими винтовыми прижимами, которые предназначены для сборки группы соединений с высокой нагрузкой. Встречаются как одиночные кросс-модули, так и колодки групповой установки в общем корпусе, в основном их используют как общие нулевые, защитные и фазные шины.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Разъемные клеммники для печатного монтажа

Разъемные клеммники для печатного монтажа — это самая обширная категория клемм PCB, и включает более 4000 различных моделей и модификаций. Главное отличие от стандартных винтовых зажимов – разъемные клеммники состоят из 2 и более частей, объединенных в общую систему. тип соединения может быть любой, например:

• кабель-плата,
• кабель-кабель,
• межаплатные соединения (плата-плата),
• кабель-панель.

Для подключения проводников в таких клеммах используется как винтовой, так и безвинтовой (пружинный) зажим. Разъемные клеммы используются в приборах с быстросъёмными модулями для простоты обслуживания и ремонта. Варианты с пружинным зажимом также применяют в вибронагруженных приборах.

Рассмотрим ключевые особенности разъемных клемм на примере Wanjie Electronic,  Phoenix Contact и других крупных производителей терминальных блоков.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

самозащелкивающиеся

под отвертку (BAM от ABB)

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
2. На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Разновидности клеммных колодок по способу крепления проводника

1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.

1. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

• CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
• Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Электромеханические характеристики

Сила тока, выдерживаемое напряжение и сопротивление

Одни из основных электрических характеристик клемм. Влияют на проводимость и сопротивляемость электрическому воздействию и скачкам напряжения. Эти параметры во многом определяют сферу применения тех или иных клемм.

Температурный режим

Выдерживаемая температура определяет возможность применения клеммника в  экстремальных или обычных средах.  Стандартный температурный диапазон составляет от -40 до +105, этого хватает для бесперебойной работы большинства клемм в распределительных коробках, модулях, приборах и блоках питания. Для особых нужд, например для подключения сильноточных проводников, или в сферах, где недопустима возможность оплавления используют клеммы из жидко-кристаллического полимера (на печатную плату). Они способны выдержать до +250 °C при кратскрочном скачке и нормально функционируют при до +130 °С. Для соединения проводов применяют керамические клеммы, которые выдерживают до +300 °С

Максимальное усилие затяжки

Находится в интервале от 0.2Nm до 2.5Nm чем меньше этот параметр, тем проще затянуть и зафиксировать проводник в клеммнике, но в то же время – выше риск вырывания клеммника с монтируемой поверхности, или отстегивания проводника.

Шаг контактов

Расстояние, на котором расположены отверстия для подключения проводников относительно друг друга. Чаще всего бывает в интервале от 1 до 20мм

Также при выборе клеммы важными параметрами являются:

• Сечение подключаемого проводника, мм2
• Кол-во контактов (определяет максимальное количество проводников, которые можно подключить к данной клемме). Обычно бывает от 1 до 48 контактов

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Универсальных клеммников не бывает. Для каждой задачи выбирается необходимая колодка: по электрическим параметрам, прочностным характеристикам, и, разумеется, простоте установки.

Поэтому перед походом в магазин, следует составить схему электропроводки, и обозначить необходимое количество и тип колодок.
