Что такое конденсатор, виды конденсаторов и их применение

Применение

Конденсаторы применяются почти во всех областях электротехники. Перечислим лишь некоторые из них:

• построение цепей обратной связи, фильтров, колебательных контуров;
• использование в качестве элемента памяти;
• для компенсации реактивной мощности;
• для реализации логики в некоторых видах защит;
• в качестве датчика для измерения уровня жидкости;
• для запуска электродвигателей в однофазных сетях переменного тока.

С помощью этого радиоэлектронного элемента можно получать импульсы большой мощности, что используется, например, в фотовспышках, в системах зажигания карбюраторных двигателей.

Полярные и неполярные конденсаторы

Очень важным является разделение конденсаторов на полярные и неполярные.

Приборы на основе оксидов: электролитические алюминиевые и танталовые обычно являются полярными, а значит если перепутать их полярность — они выйдут из строя. Причём этот выход из строя будет сопровождаться бурной электрохимической реакций вплоть до взрыва конденсатора.

На полярных конденсаторах всегда имеется маркировка. Как правило на электролитических конденсаторах на корпусе контрастной полосой отмечается отрицательный вывод (катод), у танталовых (в желтых прямоугольных корпусах) полоской помечается положительный вывод (анод). Если есть сомнения в маркировке, то лучше найти документацию на этот конденсатор и убедиться.

Неполярные же конденсаторы можно включать в цепь какой угодно стороной. К примеру, многослойные керамические конденсаторы — неполярные.

Формула емкости цилиндрического конденсатора

Теперь поговорим о том, как найти емкость конденсатора цилиндрической формы. К ним относятся конденсаторы, состоящие из двух металлических цилиндров, вставленных один в другой. Для разделения между ними расположен диэлектрик. Формула емкости конденсатора выглядит следующим образом:

Здесь видим несколько новых переменных:

• l – высота цилиндра;
• R1 и R2 – радиус первого и второго (внешнего) цилиндров;
• ln – это не переменная, а математический символ натурального логарифма. На некоторых калькуляторах он имеется.

Всегда нужно помнить, что все величины должны приводиться к единой системе, в приведенной ниже таблице указаны международные системы единиц (СИ).

Из нее видно, что все расстояния нужно приводить к метру.

Еще стоит обращать внимание на качество диэлектрика. Если толщина диэлектрика влияет только на емкость конденсатора, то его качество затрагивает сохранность энергии

Другими словами, конденсатор с качественным диэлектриком будет иметь меньший саморазряд.

Определить качество можно по числу, стоящему возле вещества, чем оно больше, тем лучше качество. Сравнение производится по вакууму, значение которого равно единице.

Применение конденсаторов в ВЧ и СВЧ

В высокочастотных приложениях наибольшее распространение получили конденсаторы на основе керамических, стеклянных и органических диэлектриков. Из числа последних наибольшее распространение получили изделия на основе диэлектриков из поликарбоната, полиэстера и полипропилена. Также в текущем десятилетии нынешнего века получили значительное развитие конденсаторы с использованием кремниевых материалов и технологий.

Рассмотрим наиболее распространенные и широко применяющиеся сегодня типы конденсаторов. В связи с развитием новых технологий микроминиатюризации и широким распространением их не только в специальных отраслях промышленности, но и в бытовой технике одним из самых распространенных типов конденсаторов являются керамические конденсаторы.

Переменные конденсаторы

Переменные конденсаторы широко используются в устройствах, где часто требуется настройка
во время работы — приемниках, передатчиках, измерительных приборах, генераторах сигналов,
аудио и видео аппаратуре. Изменение емкости конденсатора позволяет влиять на характеристики
проходящего через него сигнала (форму, частоту, амплитуду и т.д.).

Емкость может менятся механическим способом, электрическим напряжением (вариконды),
и с помощью температуры (термоконденсаторы). В последнее время во многих областях
вариконды вытесняются варикапами (диодами с переменной емкостью).

Под названием «переменные конденсаторы» обычно имеют ввиду компоненты с механическим изменением емкости.
Управление емкостю здесь достигается путем изменения площади обкладок. Обкладки в переменных конденсаторах
состоят из множества пластин с воздушным пространством между ними в качестве диэлектрика.

Часть пластин фиксированная, часть подвижная. Положение подвижных пластин по отношению к
фиксированным определяет общую емкость конденсатора. Чем больше общая площадь пластин тем больше емкость.

Переменные конденсаторы

Основные параметры

Главные параметры конденсаторов, которые используются при проектировании и ремонте устройств радиоэлектроники, – это емкость и номинальное напряжение. Кроме этого, существует еще несколько дополнительных параметров, которые могут влиять на элементы схемы. Конденсаторы имеют следующие основные характеристики.

Ёмкость

Это самый основной параметр, который характеризует накопление электрического заряда. Расчет значения производится по различным формулам, в зависимости от конструкционных особенностей: плоский, цилиндрический или круглый конденсатор. На практике большая их часть выпускается как разновидности плоского. Емкость современных устройств варьируется от единиц пикофарад до десятков тысяч микрофарад и даже единиц фарад.

Удельная ёмкость

Этот относительный параметр привязывает габариты к величине емкости. Таким образом, чем выше удельная емкость, тем меньше габариты конструкции, однако при этом может упасть электрическая прочность (рабочее напряжение).

Плотность энергии

Данный параметр важен при использовании конденсаторов в качестве накопителей энергии, определяет величину энергии на единицу массы или объема элемента.

Номинальное напряжение

Значение напряжения, при котором сохраняются рабочие параметры в течение срока службы, называется номинальным. Рабочее напряжение должно быть меньше номинального.

Важно! Превышение номинального напряжения чревато выходом элемента из строя. Электролитический конденсатор при этом может разрушиться со взрывом. Вопреки распространенному мнению, элемент, включенный в цепь с напряжением, в несколько раз меньше номинального, сохраняет все остальные параметры

Вопреки распространенному мнению, элемент, включенный в цепь с напряжением, в несколько раз меньше номинального, сохраняет все остальные параметры.

Полярность

Такие виды конденсаторов, как электролитические, зачастую требуют включения в цепь с соблюдением полярности. Поскольку такие элементы используются, в основном, как накопители или фильтры, это не составляет затруднений. Несоблюдение полярности приводит к:

• несоответствию емкости;
• повреждению.

Маркировка обязательно содержит информацию о полярности подключения.

Опасность разрушения (взрыва)

Разрушение со взрывом характерно для электролитических конденсаторов. Причиной взрыва является нагрев, который возникает из-за:

• несоблюдения полярности;
• расположения рядом с источниками тепла;
• старения (увеличения утечки и повышения эквивалентного сопротивления).

Для уменьшения последствий разрушения на корпусе в торце ставят предохранительный клапан или формируют насечки на крышке. Такая конструкция гарантирует, что при резком увеличении давления внутри корпуса скопившиеся газы и электролит выделяются через клапан или разрушенную по насечкам крышку. Таким образом, предотвращается взрыв, при котором обкладки и электролит разбрасываются по большой площади и вызывают замыкание элементов плат. Охлаждение устройства снижает вероятность разрушения.

Пленочные конденсаторы

В данном виде конденсатора диэлектриком является пленка из пластика, например, полиэстер (KT, MKT, MFT), полипропилен (KP, MKP, MFP) или поликарбонат (KC, MKC).

Электроды могут быть напыленными на эту пленку (MKT, MKP, MKC) или изготовлены в виде отдельной металлической фольги, сматывающейся в рулон или спрессованной вместе с пленкой диэлектрика (KT, KP, KC). Современным материалом для пленки конденсаторов является полифениленсульфид (PPS).

Общие свойства пленочных конденсаторов (для всех видов диэлектриков):

• работают исправно при большом токе;
• имеют высокую прочность на растяжение;
• имеют относительно небольшую емкость;
• минимальный ток утечки;
• используется в резонансных цепях и в RC-снабберах.

Отдельные виды пленки отличаются:

• температурными свойствами (в том числе со знаком температурного коэффициента емкости, который является отрицательным для полипропилена и полистирола, и положительным для полиэстера и поликарбоната)
• максимальной рабочей температурой (от 125 °C, для полиэстера и поликарбоната, до 100 °C для полипропилена и 70 °С для полистирола)
• устойчивостью к электрическому пробою, и следовательно максимальным напряжением, которое можно приложить к определенной толщине пленки без пробоя.

Конденсаторы керамические

Этот вид конденсаторов изготавливают в виде одной пластины или пачки пластин из специального керамического материала. Металлические электроды напыляют на пластины и соединяют с выводами конденсатора. Используемые керамические материалы могут иметь очень разные свойства.

Разнообразие включает в себя, прежде всего, широкий диапазон значений относительной электрической проницаемости (до десятков тысяч) и такая величина имеется только у керамических материалов.

Столь высокое значение проницаемости позволяет производить керамические конденсаторы (многослойные) небольших размеров, емкость которых может конкурировать с емкостью электролитических конденсаторов, и при этом работающих с любой поляризацией и характеризующихся меньшими утечками.

Керамические материалы характеризуются сложной и нелинейной зависимостью параметров от температуры, частоты, напряжения. В виду малого размера корпуса — данный вид конденсаторов имеет особую маркировку.

Конденсаторы с воздушным диэлектриком

Здесь диэлектриком является воздух. Такие конденсаторы отлично работают на высоких частотах, и часто выполняются как конденсаторы переменной емкости (для настройки).

Соединение конденсаторов

Существует два способа соединения: параллельное и последовательное. При параллельном соединении общая ёмкость равна сумме ёмкостей отдельных элементов: Собщ. = С1 + С2 + … + Сn.

Для последовательного соединения расчёт ёмкости рассчитывается по формуле: Cобщ. = ( C1* C2 *…* Cm ) / ( C1 + C2+…+Cn )

Чтобы быстро посчитать общую емкость соединенных конденсаторов лучше воспользоваться нашими калькуляторами:

1. https://www.asutpp.ru/kalkulyator-rascheta-posledovatelnogo-soedineniya-kondensatorov.html
2. https://www.asutpp.ru/kalkulyator-rascheta-parallelnogo-soedineniya-kondensatorov.html

История

Прототип современного конденсатора был сконструирован в 1745 году одновременно двумя учеными: голландским физиком Питером ван Мушенбруком и немецким лютеранским клириком Эвальдом Юргеном фон Клейстом. Первый назвал свое изобретение «Лейденской банкой», второй – медицинской банкой. Сходство в названиях было неслучайным – устройство, как немца, так и голландца, представляло собой стеклянную банку с двумя оловянными обкладками, расположенными на ее наружной и внутренней поверхностях, с вставленной в горлышко пробкой из диэлектрика, которую пронизывал металлический стержень с цепью. Заряжалось такое устройство от очень популярной в те времена электрофорной машины. Накапливаемый при этом на обкладках заряд был небольшой – не более 1 микрокулона.

Изобретённые в 1745 году «банки» в течение последующих 200 лет практически не изменились. Только в середине 50-х годов XX века во время активного развития производства различных радиодеталей стали выпускаться первые накопители сравнительно небольших размеров. При этом они стали использоваться в различных бытовых приборах, электрическом инструменте, позднее – компьютерах.

К сведению. Современные радиодетали данного вида обладают большим разнообразием форм, размеров и характеристик: от самых больших и мощных ионисторов до мелких накопителей, применяемых в печатных платах компьютеров, в контроллерах бытовой техники.

«Лейденская банка» и современный накопитель заряда

Конструктивные особенности конденсаторов

Воздушные конденсаторы — широко применяются в радиоприёмниках и радиостанциях. В качестве изолятора в них используется воздух. Такие конденсаторы хорошо работают на высоких частотах.

Керамические конденсаторы — имеют широкий интервал диэлектрической проницаемости. В свою очередь это позволило заключить в небольшой керамический корпус большие значения конденсаторных емкостей.

Пленочные конденсаторы — способны выдерживать большие токи, но имеют сравнительно небольшую емкость. Пленочные конденсаторы одни из самых стойких конденсаторов к электрическому пробою.

Полимерные конденсаторы — малое сопротивление и высокий импульсный ток, а также постоянный температурный коэффициент, позволили широко использовать полимерные конденсаторы в импульсных источниках и многих других устройствах.

Электролитические конденсаторы — один из самых распространённых видов конденсаторов

Все электролитические конденсаторы являются поляризованными, то есть, при их подключении важно соблюдать правильную полярность

Конструкция и принцип работы

Простейшим конденсатором являются две металлические пластины, разделённые диэлектриком. Выступать в качестве диэлектрика может воздушное пространство между пластинами. Модель такого устройства изображена на рис. 2.

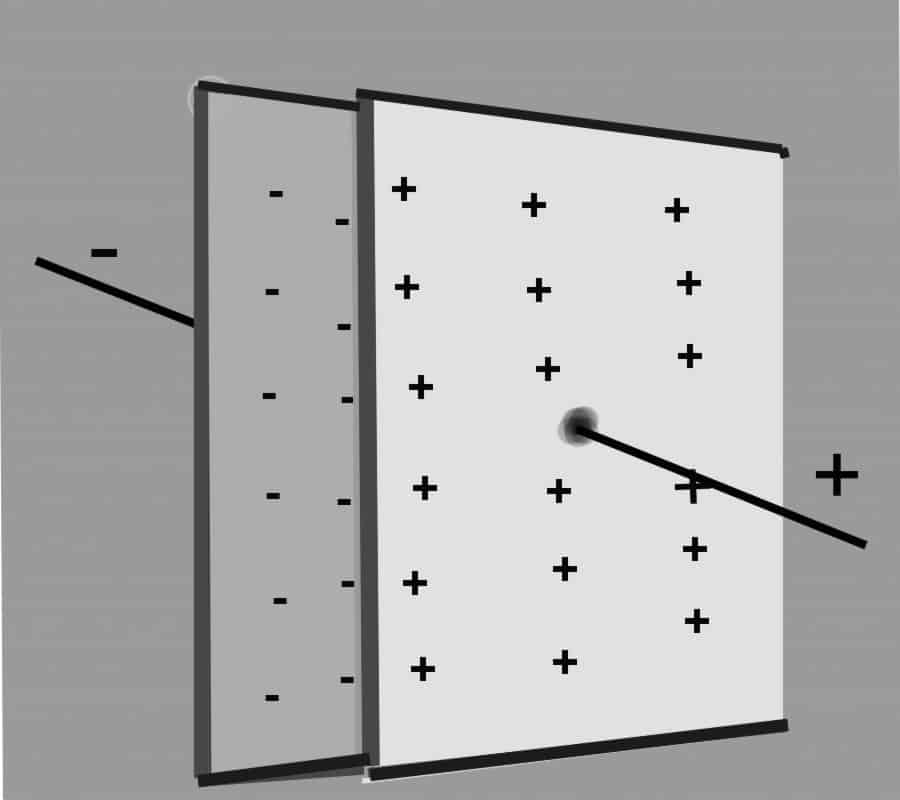

Рис. 2. Модель простейшего конденсаторного устройства

Если на конструкцию подать постоянное напряжение, то образуется кратковременная замкнутая электрическая цепь. На каждой металлической пластине сконцентрируются заряды, полярность которых будет соответствоать полярности приложенного тока. По мере накопления зарядов ток будет ослабевать, и в определенный момент цепь разорвётся. В нашем случае это произойдёт молниеносно.

При подключении нагрузки накопленная энергия устремится через нагрузочный элемент в обратном направлении. Произойдёт кратковременный всплеск электрического тока в образованной цепи. Количество накапливаемых зарядов (ёмкость, C) прямо зависит от размеров пластин.

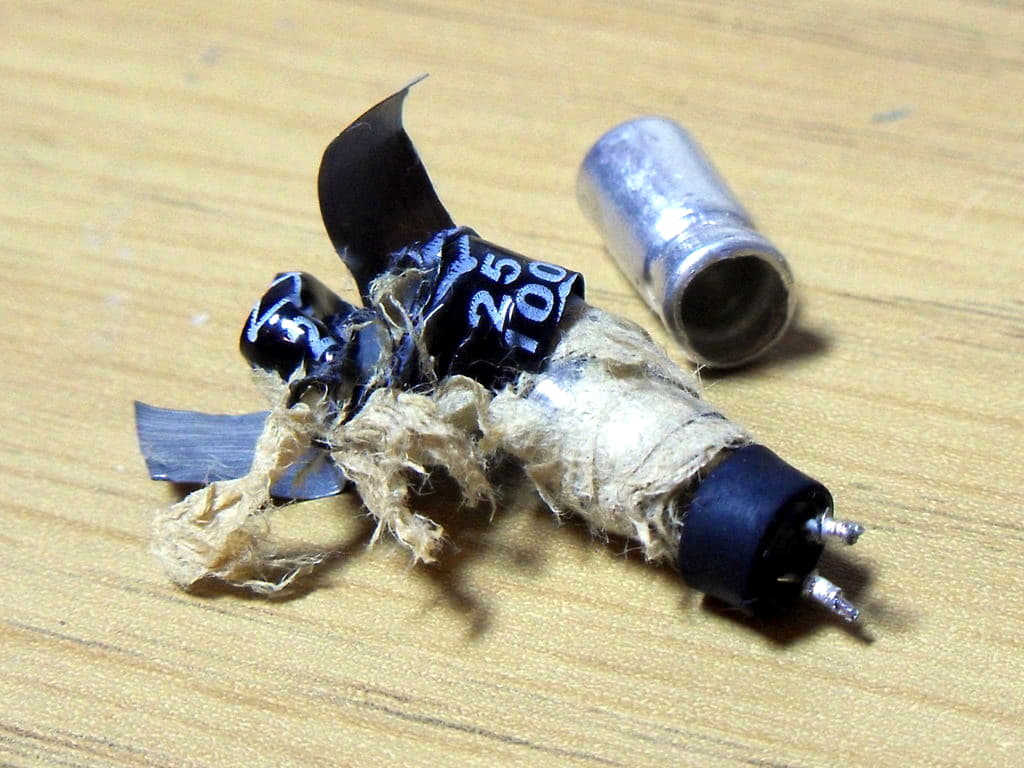

Конструкции современных конденсаторов отличаются от рассматриваемой нами модели. С целью увеличения ёмкости вместо пластин используют обкладки из алюминиевой, ниобиевой либо танталовой фольги, разделённой диэлектриками. Эти слоеные ленты туго сворачивают в цилиндр и помещают в цилиндрический корпус. Принцип работы не отличается от описанного выше.

Существуют также плоские конденсаторы, конструктивно состоящие из множества тонких обкладок, спрессованных между слоями диэлектрика в форме параллелепипеда. Такие модели можно представить себе в виде стопки пластин, образующих множество пар обкладок, соединённых параллельно.

В качестве диэлектриков применяют:

• бумагу;
• полипропилен;
• тефлон;
• стекло;
• полистирол;
• органические синтетические плёнки;
• эмаль;
• титанит бария;
• керамику и различные оксидные материалы.

Отдельную группу составляют изделия, у которых одна обкладка выполнена из металла, а в качестве второй выступает электролит. Это класс электролитических конденсаторов (пример на рисунке 3 ниже). Они отличаются от других типов изделий большой удельной ёмкостью. Похожими свойствами обладают оксидно-полупроводниковые модели. Второй анод у них – это слой полупроводника, нанесённый на изолирующий оксидный слой.

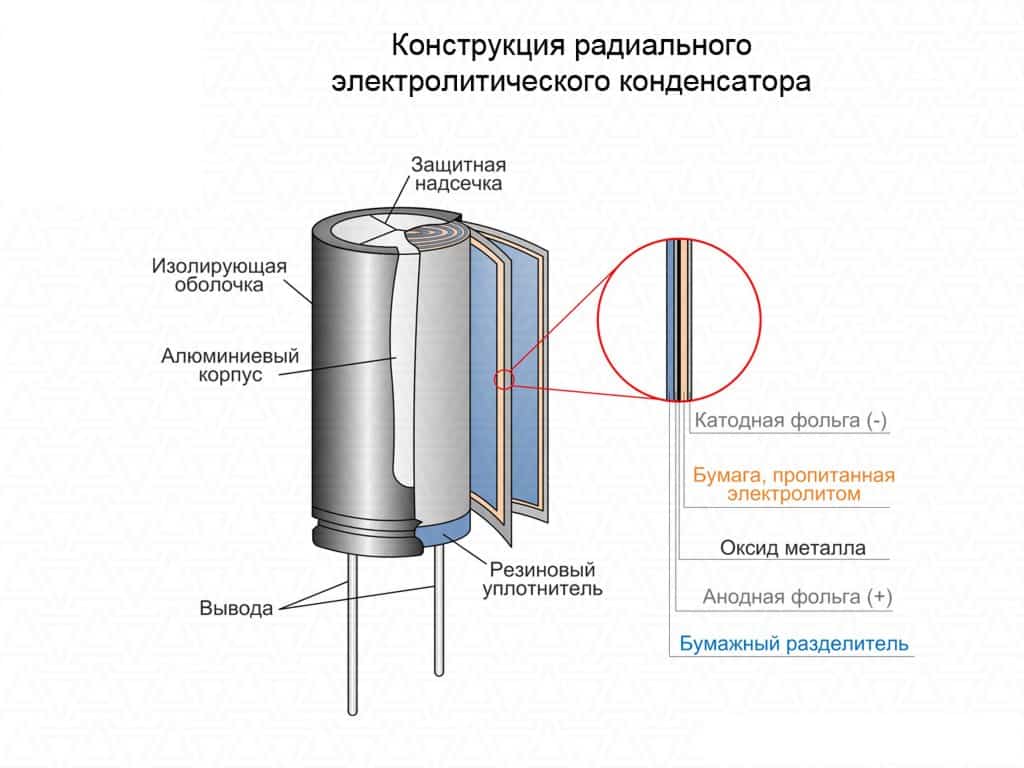

Рис. 3. Конструкция радиального электролитического конденсатора

Электролитические модели, а также большинство оксидно-полупроводниковых конденсаторов имеют униполярную проводимость. Их эксплуатация допустима лишь при наличии положительного потенциала на аноде и при номинальных напряжениях. Поэтому следует строго соблюдать полярность подключения упомянутых радиоэлектронных элементов.

На корпусе такого прибора обязательно указывается полярность (светлая полоска со значками «–», см. рис. 4) или значок «+» со стороны положительного электрода на корпусах старых отечественных конденсаторов.

Рисунок 4. Обозначение полярности выводов

Срок службы электролитического конденсатора ограничен. Эти приборы очень чувствительны к высоким напряжениям. Поэтому при выборе радиоэлемента старайтесь, чтобы его рабочее напряжение было значительно выше номинального.

Маркировка устройств

Для визуального определения принадлежности конденсатора к той или иной категории используются специальные обозначения. В первую очередь указывается емкостный потенциал, выражаемый микрофарадами (мкФ). Могут применяться и другие единицы измерения, о чем также будет свидетельствовать соответствующая маркировка. Не всегда отмечается тип используемого в конструкции материала – как правило, без маркировки выпускаются керамические и пленочные неполярные модели. В свою очередь, обозначение танталовых конденсаторов соответствует резисторам – за исключением наличия знака µ и цифр 104 или 107. Такие устройства могут иметь оранжевый, желтый или черный цвет. В знаковой маркировке также указываются размерные параметры и емкость. Высоковольтные и электролитические модели помечаются величиной максимального напряжения, а для переменных конденсаторов указывается диапазон емкости.

Конденсаторы переменной емкости

Емкость этих конденсаторов может плавно изменяться в процессе
эксплуатации РЭА, например, для настройки колебательных контуров. Так
же, как и подстроечный конденсатор, он состоит из статора и ротора, но в
отличие от подстроечных количество роторных и статорных пластин велико,
что необходимо для получения максимальной емкости порядка 500 пф. Как
правило, эти конденсаторы имеют воздушный диэлектрик.

Рис. 13 — Конденсатор переменной емкости

На рис. 14 показано устройство трехсекционного конденсатора переменной емкости. Каждая секция служит для настройки своего колебательного контура. Такие конденсаторы применяются в радиоприемной аппаратуре. Конструктивной основой является корпус 4, содержащий валики крепления 7 и планку крепления 9, в котором размещены статорная и роторная секции. Статорная секция 5 изолирована от корпуса, а роторная секция 1 состоит из неразрезных (внутренних) пластин 11 и разрезных (внешних) пластин 10. Отгибая или подгибая часть сектора внешней пластины, можно изменять емкость в небольших пределах, что бывает необходимо в процессе заводской настройки аппаратуры. Роторные пластины закреплены на оси 2. Плавность вращения оси обеспечивается шариковым подшипником 3 и подпятником 8. На корпусе конденсатора около каждой роторной секции установлены специальные пружины — токосъемы 6, которые плотно прижимаются к ротору. Посредством токосъемов производится подключение роторных секций к соответствующим точкам схемы аппаратуры.

Рис. 14 — Устройство трехсекционного конденсатора переменной емкости

Работа конденсатора

Из курса физики в 10 классе известно, что как электрическое устройство конденсатор способен накапливать некоторый заряд и потом отдавать его. При накоплении заряда через конденсатор проходит ток, и на нём растет напряжение. Когда оно сравняется с внешним напряжением, ток через конденсатор прекратится. Для дальнейшей зарядки внешнее напряжение необходимо увеличить.

Если внешнее напряжение уменьшить, конденсатор сможет отдавать накопленный заряд, при этом ток через него будет протекать в обратном направлении, а напряжение — уменьшаться.

Если приложить к конденсатору переменное напряжение, ток через конденсатор будет проходить постоянно, то заряжая, то разряжая его, хотя конденсатор фактически является разрывом цепи и не проводит постоянный ток.

Все эти особенности предопределили сферы применения конденсаторов.

Что такое конденсатор?

В классическом понимании конденсатором является радиоэлектронное устройство, предназначенное для накопления энергии электрического поля, обладающее способностью накапливать в себе электрический заряд, с последующей передачей накопленной энергии другим элементам электрической цепи. Устройства очень часто используют в различных электрических схемах.

Конденсаторы способны очень быстро накапливать заряд и так же быстро отдавать всю накопленную энергию. Для их работы характерна цикличность данного процесса. Величина накапливаемого электричества и периоды циклов заряда-разряда определяется характеристиками изделий, которые в свою очередь зависят от типа модели. Параметры этих величин можно определить по маркировке изделий.

Особенности применения конденсатора

У новичков часто возникает недопонимание, как правильно использовать конденсатор. Иногда появляется ложное мнение, что его вполне можно применить в качестве замены вместо блока питания или батареи.

Подобные элементы входят в состав модулей в схемах со статичными значениями, а также в сочетании с резисторами и транзисторами представляют собой вид платы в различных приборах.

Приоритетными остаются такие моменты:

1. Выравнивание больших перепадов напряжения в устройствах переменного тока.
2. Фильтрация возникающих НЧ и ВЧ помех.
3. Оптимальное выравнивание пульсаций рабочего напряжения.

В зависимости от задач, которые необходимо выполнить, классифицируются функции и назначение конденсатора:

• конструкции общего назначения, в которых имеются исключительно низковольтные составляющие. Они размещены на компактных платах – бытовые чайники, радио- и телевизионная техника;
• способные формировать и подавать на панели приемки приборов импульсные модели;
• высоковольтные образцы для цепей с постоянным током, поддерживающие системы технического и производственного назначения;
• применяемые для установки в блоках управления и пультах пусковые модификации;
• в оборудовании для военно-промышленного комплекса, телевизионной и спутниковой отрасли применяются помехоподавляющие элементы.

Входящие в состав платы детали различаются по такому параметру, как характеристика изменения емкости.

Способные оптимизировать на протяжении всего обозначенного эксплуатационного периода стабильные показатели емкости постоянные конденсаторы. Подходят для всех разновидностей устройств.

Применяемы для выполнения задач по изменению температурного режима, а также дополняющие работу варикапа и реостата переменные образцы.

Гибкие по своим возможностям переменные модели, используемые для увеличения пропускной способности систем.

Конструкция конденсатора

В настоящее время существует множество типов и разновидностей конденсаторов. Но по своей сути все они повторяют самый простой конденсатор, который состоит из двух металлических пластин, изолированных друг от друга.

Пластины обычно называют оболочками, а изоляционный слой — диэлектриком.

Миниатюризация является основным направлением в совершенствовании конструкции конденсаторов, так как от нее зависит дальнейшая миниатюризация интегральных схем. Основная классификация конденсаторов основана на типе диэлектрика в конденсаторе. Тип диэлектрика определяет основные электрические параметры конденсаторов: Сопротивление изоляции, стабильность емкости, уровень потерь и др.

Основные параметры конденсатора

Основными параметрами являются емкость и рабочее напряжение. Кроме
того, свойства конденсаторов характеризуются рядом паразитных
параметров.

Номинальная емкость и допустимое отклонение от номинала . Номинальные значения емкости высокочастотных конденсаторов так же как и номинальные значения сопротивлений стандартизированы и определяются рядами Е6, Е12, Е24 и т.д. Номинальные значения емкости электролитических конденсаторов определяются рядом: 0,5; 1; 2; 5; 10; 20; 30;50; 100; 200; 300; 500; 1000; 2000:5000 мкф.

Номинальные значения емкости бумажных пленочных конденсаторов определяются рядом: 0,5; 0,25; 0,5; 1; 2; 4; 6; 8; 20; 20; 40; 60; 80; 100; 200;400; 600; 800; 1000 мкф.

По отклонению от номинала конденсаторы разделяются на классы (табл. 2).

Таблица 2

Класс	0,01	0,02	0,05	00	I	II	III	IV	V	VI
Допуск, %	±0,1	±0,2	±0,5	±1	±2	±5	±10	±20	-10 +20	-20 +30	-20 +50

Конденсаторы I, II, и III классов точности являются конденсаторами широкого применения и соответствуют рядам Е24, Е12 и Е6.

В зависимости от назначения в РЭА применяют конденсаторы различных
классов точности. Блокировочные и разделительные конденсаторы обычно
выбирают по II и III классам точности, контурные конденсаторы обычно
имеют 1,0 или 00 классы точности, а фильтровые — IV, V и VI классы
точности.

Электрическая прочность конденсаторов характеризуется
величиной напряжения пробоя и зависит в основном от изоляционных
свойств диэлектрика. Все конденсаторы в процессе изготовления
подвергаются воздействию испытательного напряжения в течении 2 — 5 с. В
технической документации указывается номинальное напряжение, т.е. такое
максимальное напряжение, при котором конденсатор может работать
длительное время при соблюдении условий, указанных в технической
документации. Для повышения надежности РЭА конденсаторы используют при
напряжении, которое меньше номинального.

Стабильность емкости определяется ее изменением под
воздействием внешних факторов. Наибольшее влияние на величину емкости
оказывает температура. Ее влияние оценивается температурным
коэффициентом емкости (ТКЕ):

Изменение емкости обусловлено изменением диэлектрической
проницаемости диэлектрика, изменением линейных размеров обкладок
конденсатора и
диэлектрика.

В основном же изменение емкости вызывается изменением диэлектрической проницаемости.

У высокочастотных конденсаторов величина ТКЕ не зависит от
температуры и указывается на корпусе конденсатора путем окраски корпуса в
определенный цвет и нанесения цветной метки.

У низкочастотных конденсаторов температурная зависимость емкости
носит нелинейный характер. Температурная стабильность этих конденсаторов
оценивается величиной предельного отклонения емкости при крайних
значениях температуры. Низкочастотные конденсаторы разделены на три
группы по величине температурной нестабильности: Н20 — ±20%; НЗО — ±30%; Н90 — (+50 -90)%.

Стабильность конденсаторов во времени характеризуется коэффициентом старения

Потери энергии в конденсаторах обусловлены электропроводностью и поляризацией диэлектрика и характеризуются тангенсом угла диэлектрических потерь . Конденсаторы с керамическим диэлектриком имеют > 10-4, конденсаторы со слюдяным диэлектриком — 10-4, с бумажным — 0,01-0,02, с оксидным-0,1-1,0.

Диэлектрики в конденсаторах

Конденсаторы постоянной емкости — более распространенные типы конденсаторов. Электронную схему без конденсатора найти сложно. Большинство конденсаторов названы в честь диэлектрика, используемого в конструкции. Вот распространенные диэлектрики, использующиеся в конструкции конденсаторов:

• Керамические
• Бумажные
• Пленочные
• Слюдяные
• Стеклянные
• Алюмооксидные
• Танталовые
• Ниобиевые

Последние три используются в электролитических конденсаторах. Несмотря на использование различных видов диэлектриков в конструкции конденсаторов, функциональные возможности конденсатора не меняются: хранение энергии в виде электрического заряда между параллельными пластинами.

Маркировка конденсаторов

Существует несколько маркировок. Старая маркировка может состоять из трех или четырех цифр, в этом случае первые две (три) цифры означают мантиссу емкости (в пикофарадах), последняя цифра дает степень множителя-десятки.

Так выглядит трехзначная маркировка конденсаторов (обозначение емкостей)

Маркировки конденсаторов

Как видим, такая маркировка охватывает только емкость конденсаторов.

Кодовая маркировка содержит информацию и о материалах, и о напряжениях, и о допусках.

На больших конденсаторах обозначения располагают прямо на корпусе.

Прежде всего обозначаются фарады
Наносятся также допуски в процентах. При больших значениях емкости и диапазона разброс параметров может быть большим
Наносятся также допуски в процентах. При больших значениях емкости и диапазона разброс параметров может быть большим
Номиналы напряжений обозначаются цифрами с добавлением VAC (volt alternative current — вольт переменного тока) или VDC — постоянного тока
Номиналы напряжений обозначаются цифрами с добавлением VAC (volt alternative current — вольт переменного тока) или VDC — постоянного тока

При отсутствии обозначений, касающихся напряжения, это низковольтный прибор. Встречаются условные буквенные обозначения напряжений.

Полярность обозначается «+ -» или канавкой кольцевого вида около минусового вывода. При наличии этого обозначения полярность соблюдать неукоснительно!

Встречаются и другие маркировки конденсаторов, выпущенных для специфических целей. Их расшифровки можно найти в специальных справочниках.
