Что нужно для выполнения электромонтажа

Качественные материалы для электромонтажа являются основополагающей безопасной работы электропроводки. Конечно же, многое здесь зависит и от мастерства, а также умений электрика. Но все же, качество и надёжность материалов не менее важный критерий.

Начнём, пожалуй, с ввода электроэнергии в дом, который может быть организован двумя способами:

Ввод кабеля по воздуху;
И прокладка кабеля под землёй.

Для ввода электроэнергии в дом рекомендуется использовать провод СИП. Он имеет надежную и долговечную изоляцию, а подключиться к нему можно посредством кабельных зажимов, даже без снятия изоляции.

Что касается прокладки вводного кабеля под землёй, то для этих целей рекомендуется использовать специальный бронированный кабель ВБбШв. Можно также проложить и СИП под землей, предварительно защитив его от повреждения механическим образом.

Принцип работы

Принцип действия удлинителя для газонокосилки для конечного пользователя мало чем отличается от механизма действия обыкновенной сетевой переноски: устройство включается в розетку, переносится на требуемое расстояние (разматывается на нужную длину), где к нему подключается прибор, в данном случае – газонокосилка.

В свою очередь, удлинители на катушке также классифицируются на 2 группы. Представители первой категории имеют вид смотанного удлинительного кабеля, один конец которого оснащен литой розеткой. Непосредственно катушка и вилка располагаются на другом конце, размещающемся в месте подключения к стационарной розетке.

Удлинитель на катушке

Подобная конструкция очень удобна в использовании – пользователю не нужно переносить саму катушку, достаточно попросту размотать провод. Благодаря особенностям корпуса, разматывание и сматывание кабеля выполняются быстро и без лишних усилий.

Второй тип катушечного удлинителя заметно отличается от рассмотренной выше модели: здесь катушка оснащена несколькими розетками, позволяющими одновременно подключать более одного устройства.

Принцип работы устройства

Для использования в комплексе с электрическими газонокосилками Алко, Гардена, Стига, Бош Ротак 32, Штиль, Макита, Чемпион лучше всего подходят катушечные удлинители первой группы, т.к. в соответствии с техникой безопасности относить катушку далеко от стационарной розетки настоятельно не рекомендуется.

Наряду с этим, в продаже доступны модели, выполненные во влагозащищенном корпусе – по возможности используйте именно такой удлинитель для газонокосилки на катушке.

Инструмент для контроля состояния электрической цепи

Первое, что должен сделать электрик, это обезопасить себя от поражения электрическим током, поэтому он не только отключает автоматический выключатель или другой прибор, использующийся для обесточивания части электросети, но и контролирует отсутствие электроэнергии с помощью специального прибора.

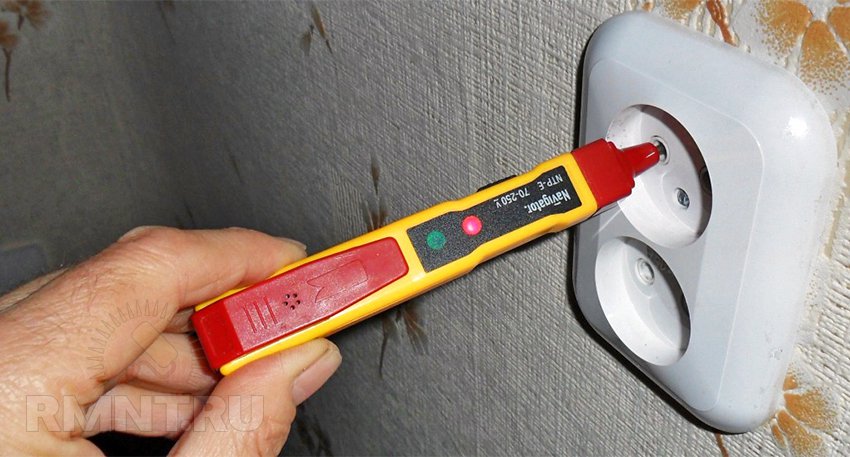

Пробник отсутствия-наличия фазы в сети 220 В, 50 Гц

Минимально необходимым, и при этом очень дешевым инструментом является так называемая контролька, или пробник. С его помощью можно найти «фазу», что необходимо для правильного подключения ряда электроприборов.

Большинство пробников выполнено в виде отвертки, но использовать их для монтажных работ не стоит, так как изготавливают их из непрочного металла и пластика. Во время монтажа корпус пробника часто ломается, а металлический носик гнется и крошится.

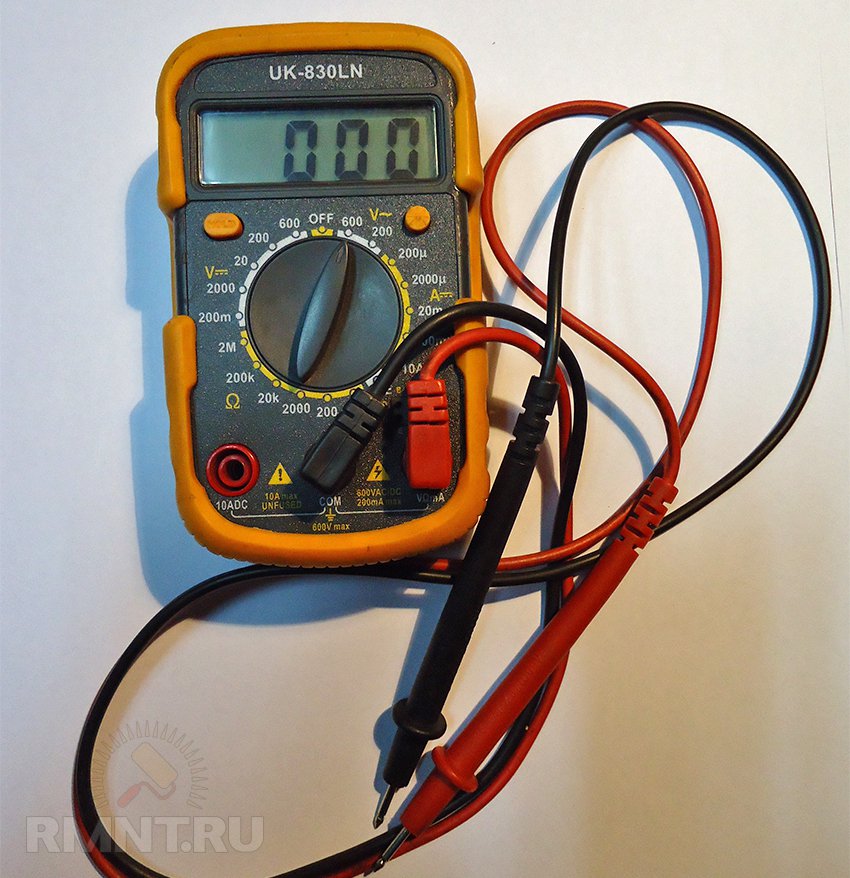

Универсальный мультиметр

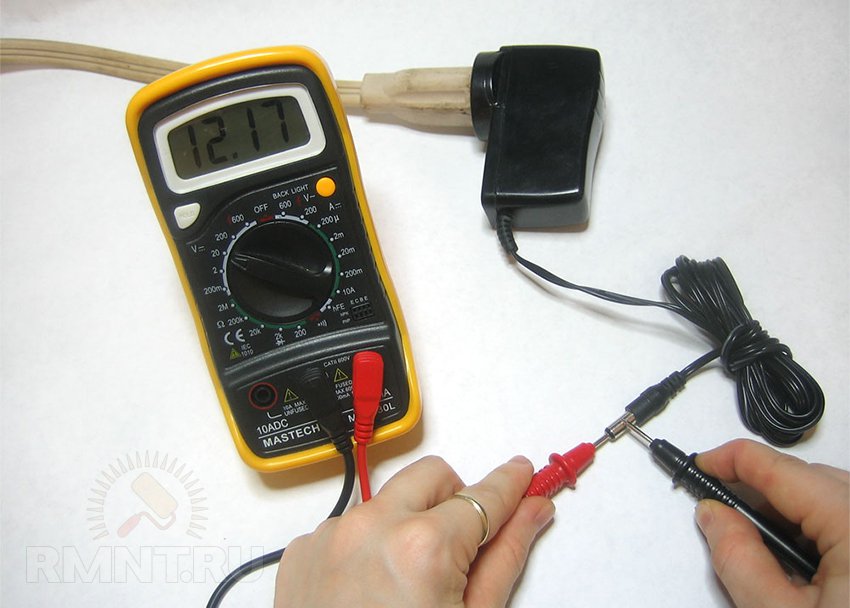

Наиболее информативным прибором, позволяющим не только проверить наличие или отсутствие напряжения, но и произвести диагностику неисправности, проверку правильности монтажа, является мультиметр, который многие называют «цэшка», поскольку так назывался один из первых массово продававшихся приборов данного типа.

В продаже имеется большое количество приборов данного типа, но так как они часто выходят из строя (к примеру, при попытке измерить сопротивление на не обесточенном элементе сети), приобретать дорогие, профессиональные приборы новичкам нет необходимости.

Выбирая прибор, стоит обратить внимание на качество продаваемых в комплекте щупов. Щупы должны быть мягкими, эластичными, легко выдерживать изгиб в любом месте

Второе, на что стоит обратить внимание — качество корпуса, в идеале на него должен быть надет специальный резиновый чехол. Прибор должен позволят проводить измерение постоянного и переменного напряжения и сопротивления, остальные опции используются редко.

Специализированный мультиметр

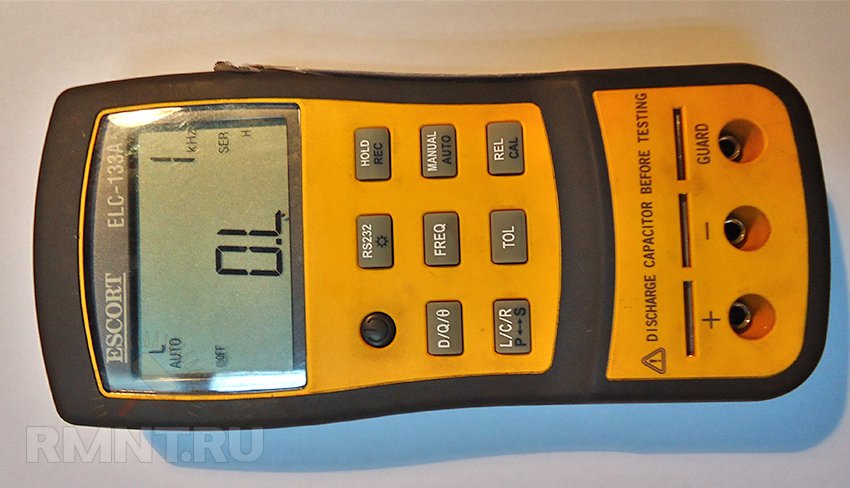

Профессиональных электриков могут заинтересовать специализированные мультиметры.

Так, приведенная на фото модель позволяет с большой точностью определить индуктивность, емкость и сопротивление измеряемой цепи.

Токовые клещи

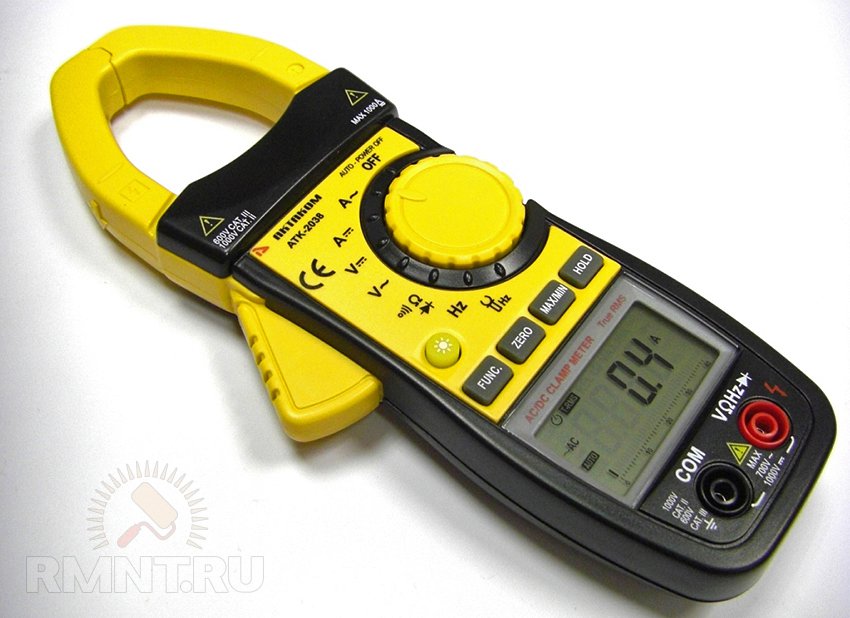

Не менее популярными являются токовые клещи, позволяющие измерять ток, протекающий по проводам без непосредственного контакта с токопроводящими частями, подключаться без разрыва цепи.

Данный прибор универсален, позволяет измерять ток, а с помощью дополнительных щупов — постоянное и переменное напряжение, сопротивление цепи.

Мегомметр

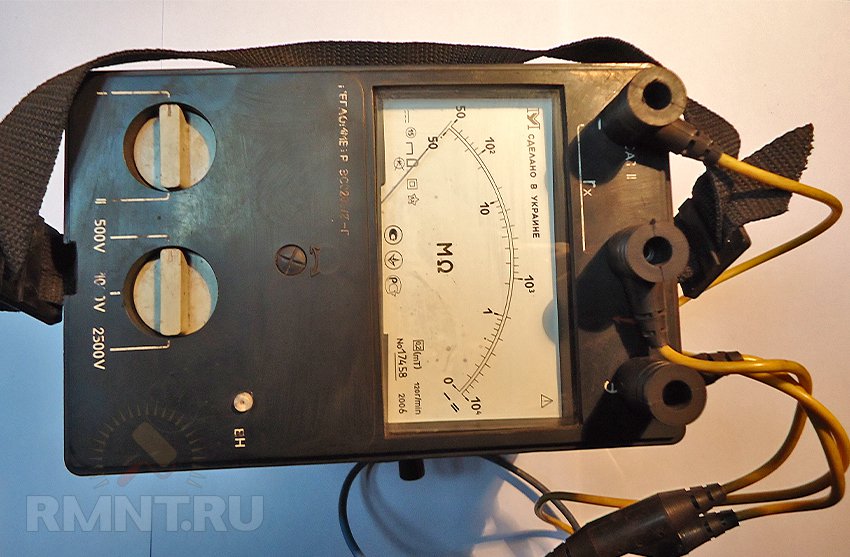

Очень удобным прибором, позволяющим проверить качество изоляции электрической цепи, является мегомметр.

Данный прибор с помощью встроенной динамо-машины может создавать потенциал в 500, 1000 или 2500 В и, измеряя ток утечки, показывать сопротивление цепи. Он незаменим при проверке электрических кабелей и двигателей, когда есть подозрение на проблемы с их изоляцией.

Вид прибора	Тип модели	Напряжение, U	Ток, I	Сопротивление, R	Цена, руб.
Пробник	Navigator NTP-E	+	—	—	120
Мультиметр	UK-830LN	+	+	+	400
Токовые клещи	F15	+	+	+	2000
Мегомметр	ЭС0202/2Г	—	—	+	7000

Кусачки

Нарезка проводов по размеру и отрезание лишних оголенных частей провода при монтаже. Инструмент необходимый как профессионалу, так и любителю. Особенная конфигурация губок бокорезов позволяет перекусывать довольно толстые медные, алюминиевые и стальные провода без деформации (расплющивания). Это позволяет без труда вставить провод в отверстие клеммной колодки, контактные группы розетки или выключателя. При покупке выбирайте инструмент с подпружиненной рукояткой небольшого размера. Вряд ли придется работать с проводами большого диаметра, а для обычной домашней проводки достаточно и маленьких кусачек. Единственно требование — ручки должны быть надежно изолированными по всей длине.

Описание

Knipex 12/40/200 многофункциональны, предназначаются для снятия изоляции с многожильных и одножильных проводов по американскому калибру AWG 32-7, то есть до десяти квадратных миллиметров, а также для снятия оболочки плоских проводов и кабелей до шести квадратных миллиметров. Кроме того, ими производится резка одножильных проводов такого же сечения, как одножильных, так и многожильных. Клещи включают в себя: изолированные рукоятки, тяги, резак (нож для резки жил кабелей и проводов), регулировочный винт, ограничительный упор, пластиковые губки с насечками, ножи для снятия изоляции.

Корпус пластиковый, усиленный стекловолокном. Потому и вес очень невелик — около двухсот граммов. Длина — двадцать сантиметров. Когда ножи изнашиваются, их легко можно заменить, так же как и пластиковые губки. Снимаются они с помощью простой отвёртки. Резак очень мощный — его изготавливают из инструментальной, специально закалённой стали. Механика стриппера Knipex 12/40/200 имеет удивительно плавный и лёгкий ход, благодаря чему производительность труда очень высока. Также хорошие отзывы снискал стриппер чуть меньших размеров фирмы Weicon, который весит всего сто семь граммов (в два раза меньше модели Knipex 12/40/200). В руке тоже удобен, плавен и лёгок. Принципиальная разница в том, что рукоятка для транспортировки и хранения фиксируется.

Ручной инструмент

Из ручных инструментов электрику необходимы различные отвертки, плоскогубцы, стриппер, кусачки, монтерский нож для снятия изоляции, молоток и зубило.

Отвертки

Отвертки необходимы электрику для откручивания или закручивания различных винтов, шурупов или саморезов, применяемых в монтажных коробах, клеммных колодках, электрических патронах, розетках, выключателях и т.д.

К сведению. Набор отверток, необходимый для электрика, подбирается с учетом таких характеристик данного ручного инструмента, как форма и размер наконечника.

Форма и размеры наконечника

Для проведения электромонтажных работ используют отвертки с наконечниками следующих форм и размеров:

Плоская с шириной наконечника 3,0; 4,0 и 5,0 мм;
Крестообразная со шлицами без насечек (PH) с шириной наконечника 1 и 2 мм;
Крестообразная со шлицами, имеющими насечки (PZ), с шириной наконечника 1 и 2 мм.

Отвертки с наконечниками в виде шестигранника, звезды в электромонтажных работах применяются реже, нежели описанные выше.

Динамометрическая отвертка

Данная отвертка используется в тех случаях, когда необходимо зажать резьбовое соединение с определённым усилием.

Состоит такая отвертка из прочного корпуса с расположенной в нем пружиной, регулировочной рукояти, фиксирующего штифта. Контроль усилия затяжки на динамометрической отвертке производится при помощи расположенной на корпусе измерительной шкалы. Для удобства работы с отдельными профилями закручиваемых винтов такой инструмент комплектуется различными по форме и размерам насадками.

Плоскогубцы, пассатижи, круглогубцы

Плоскогубцы и пассатижи необходимы электрику для захвата и скручивания медных, алюминиевых жил приводов или кабелей. Пассатижи также оснащены специальными бокорезами, при помощи которых можно обрезать жилы до нужной длины.

Плоскогубцы

Круглогубцы, в отличие от двух предыдущих инструментов, предназначены для сгибания концов жил приводов или кабелей в виде колец различного диаметра. Необходима такая операция при креплении жил к различным медным токопроводящим поверхностям с помощью винтов или болтов.

Стрипперы для снятия изоляции

Стриппер – инструмент для электромонтажных работ, используемый для снятия изоляции с различных по толщине и свойствам одно,- и многожильных проводников: кабелей, установочных проводов. Наиболее распространённый среди электриков автоматический ручной стриппер состоит из рычажного механизма двух подвижных губок (подрезающей и удерживающей), ограничителя длины и микровинта настройки.

Кусачки

Кусачки представляют собой ручной инструмент, состоящий из двух шарнирно соединенных рычагов, на каждом из которых располагается губка с режущей кромкой. Используются они для обрезки токопроводящих жил, надрезания внешней изоляции.

Монтерский нож

Монтерский нож – приспособление для снятия внешней изоляции с толстых электрических кабелей. Состоит он из короткой обрезиненной ручки, небольшого лезвия, изгибающегося на конце под прямым углом и имеющего на этом загибе небольшой пятачок – пятку, припаянную своей плоскостью к кончику лезвия.

При снятии изоляции пятка заводится в торец кабеля, после чего плавным движением вдоль него разрезает защитную оболочку.

Молоток и зубило

Такие ручные инструменты, как молоток с зубилом, используются для прокладки штроб в бетонных стенах и перекрытиях. С помощью молотка и зубила выбиваются канавки, выпиленные штроборезом или болгаркой.

Важно! Рукояти всего используемого электриками ручного инструмента в обязательном порядке должны иметь специальное покрытие из диэлектрика – мягкой и прочной резины

Такая защита при соблюдении техники безопасности максимально снизит риск поражения человека электрическим током в случае работы на не обесточенном по неосторожности или невнимательности участке цепи

Многофункциональные ножницы электрика – универсальный инструмент для работы с проводом

Ритм современных городов ускоряется с каждым днем, заставляя каждого из нас ускоряться вместе с ним. Чтобы отвечать запросам рынка, нужно быть мобильнее, быстрее, функциональнее. Это утверждение актуально и для электриков: чем большее количество заказов выполнит электромонтажник, тем больше он заработает. А как же электрику увеличить количество заказов? Ведь рабочее время ограничено!

Ответ прост: быстрее перемещаться между объектами, быстрее выполнять работы без потерь качества. И для этого электрику нужен соответствующий профессиональный электромонтажный инструмент, который будет сочетать в себе несколько основных качеств: компактность, легкость в использовании и многофункциональность.

И сегодня мы готовы представить Вам такой инструмент! Встречайте универсальные ножницы электрика SHTOK., объединяющее в себе сразу несколько видов инструмента для электромонтажных работ:

ИНСТРУМЕНТ ДЛЯ РЕЗКИ

Лезвия новых ножниц НЭУ-70/10 изготовлены из хирургической нержавеющей стали 40Х13 твердостью 56 HRC, что позволяет использовать ножницы для резки небронированного многожильного провода. Для большего удобства при резке проводов, конфигурация лезвий НЭУ-70/10 предполагает специального технологического отверстия.

Помимо технологического отверстия, режущие лезвия ножниц имеют прямую часть серрейторной заточкой для резки листовых пластика, меди, алюминия, бронзы и прочих металлов толщиной до 3 мм. Именно такая заточка лезвий препятствует выскальзыванию или проворачиванию заготовки при резке.

Для удобства электромонтажника при резке, увеличения прочности и возможности прикладывать большее усилие, новые кабелерезы SHTOK. имеют эргономичные широкие рукоятки, выполненные из нейлона и армированные стекловолокном.

Внимание: ножницы не предназначены для резки стали и одножильного провода.
ИНСТРУМЕНТ ДЛЯ СНЯТИЯ ИЗОЛЯЦИИ
При электромонтажных и электроустановочных работах, электрику больше не нужно использовать специализированные стрипперы – технологическое отверстие лезвий НЭУ-70/10, помимо резки провода, предназначено и для снятия изоляции с проводов.

ИНСТРУМЕНТ ДЛЯ ОПРЕССОВКИ КАБЕЛЬНЫХ НАКОНЕЧНИКОВ

При монтаже электроустановочных изделий, расключении квартирных щитов и другого оборудования, электрику часто приходится опрессовывать кабельные наконечники НШВ и НШВИ. И пресс-клещи для данных наконечников нужно всегда носить с собой, увеличивая общий вес сумки электрика с инструментом. Но так было раньше!

В рукоятке новых ножниц электрика SHTOK. предусмотрена специальная полость для опрессовки изолированных и неизолированных штыревых втулочных наконечников. Опрессовка происходит быстро и качественно.

Все вышесказанное, говорит нам о том, что новые универсальные ножницы электрика SHTOK. способны решить сразу несколько задач электромонтажника:

Позволяют выполнить весь комплекс задач при работе с проводом;
Уменьшить количество инструмента, который необходимо перемещать между объектами, а значит, снизить вес и объем переносимой сумки с инструментом;
Значительно увеличить скорость выполнения работ – все делается одними универсальными ножницами НУЭ-70/10.

В итоге, электрик меньше устает, без потери качества выполняет поставленные перед ним задачи гораздо быстрее, закрывает большее количество объектов. И, как естественное следствие, зарабатывает значительно больше!

Посмотрите видео-инструкцию о применении универсальных ножниц электрика НУЭ-70/10 SHTOK. для выполнения различных работ:

Узнать подробные технические характеристики ножниц, записаться на тестирование и оформить заказ на покупку, Вы можете у менеджера эксклюзивного представителя SHTOK. в России и СНГ, торгово-производственной компании «Свободная Энергия», по телефону 8(800)505-7925 (звонок по России бесплатно).

Оборудование для электромонтажных работ – инструменты и расходные материалы

Все необходимое для проведения установки кабельных сетей и их компонентов подбирают согласно проекту, объемов задач и финансирования. Данные факторы влияют на подбор:

материалов – проводов, изоляции, фиксирующих элементов (стяжек, клемников, коробов) и электроустановочных изделий;
оборудования – автоматических выключателей, устройств защитного отключения, контакторов, пускателей, предохранителей, рубильников, реле, таймеров, пакетных переключателей;
инструмента – комбинированных плоскогубцев, изоляционных съемников, отверток, техники для опрессовки кабелей.

При прокладке сетей мастера используют строительный инструмент – шлифмашинки, перфораторы, сварочные аппараты. Отдельно применяются индикаторы напряжения и измерительные приборы для других величин.

Оборудование для электромонтажных работ подбирается с учетом особенностей объектов, где будет проводиться установка и последующая эксплуатация:

Деревянный дом. В частных коттеджах электроэнергия используется не только в стандартных целях – для освещения, но и для отопления, подогрева воды, обеспечения работы насоса. Сеть в деревянном доме проводится с учетом максимально возможных рабочих нагрузок, предусматривает обязательную изоляцию повышенного класса пожаробезопасности. Внутренняя отделка стен из бруса также повышает требования к размещению проводки, розеток и других элементов системы, так чтобы не нанести вреда самобытному интерьеру. В коттедже из стандартных материалов электрокабели маскируют фальш-панелями или проводят штробление стен до начала ремонта. Существенной проблемой может стать получение разрешения на подключение к городской системе электроснабжения.

Квартира. При покупке жилья на вторичном рынке следует вызвать специалиста для оценки состояния сетей, во время ремонта потребуется оборудование для переноса выключателей и розеток, защитные конструкции – трубы и короба и, возможно, новая автоматика. Последний пункт обязателен, если планируется инсталляция видеонаблюдения, сигнализации, домофона или систем «Умный Дом».

Офис

Инженерное планирование особо важно для серверных помещений, где требуется поддерживать стандартный показатель влажности и температуры, установить источник аварийного питания. В стандартных офисных помещениях разводку кабельных коммуникаций создают с учетом размещения рабочих мест и оргтехники.

Электромонтажные работы на производствах тесно привязаны к специфике предприятия. Например, в химической и нефтеперерабатывающей промышленности законодательно установлены требования к инсталляции взрывопожаробезопасных коммуникаций, рассчитанных на работу с электрическими цепями со смешанными индуктивно-оммическими нагрузками.

Материалы, использующиеся для прокладки таких сетей, имеют дополнительное обозначение в маркировке, принятое ГОСТ. К ним относятся автоматические выключатели, вилки и розетки из полиэстера со стекловолоконным армированием и дополнительные защитные корпуса для проводки и оборудования – трансформаторов, коммутаторов и устройств управления.

Больше об оборудовании для электромонтажных работ, а также инструментах и расходных материалах, можно узнать на выставке «Электро».

Электромонтажная продукцияЭлектромонтажное производствоЭлектромонтажные материалы

Необходимые приборы и индикаторы

Составление и разработка схем требуют нескольких типов измерительного инструмента. Забудьте об отвёртках-индикаторах, профессионалы ими никогда не пользуются. Предпочтительны двухщуповые указатели напряжения, такие как «Поиск» или «Контакт». Для работы в трёхфазных сетях незаменимы указатели чередования фаз.

Измерения параметров сети проводятся двумя типами инструмента. Первый — токовые клещи , для мгновенного замера значений тока без разрыва цепи. Хотя большинство клещей имеют средства для измерения напряжения и сопротивления, лучше всё же приобрести мультиметр

Только не берите самый дешёвый, лучше обратить внимание на прибор в защитном силиконовом чехле с ножкой-подставкой. Они не только гораздо удобнее в работе, но также имеют более широкий спектр возможностей

При ремонте электросетей могут стать хорошим подспорьем приборы для поиска скрытой проводки. К сожалению, большинство недорогих сигнализаторов, таких как «Дятел», обнаруживают провода только под 5-10 мм слоем штукатурки и глубже не берут. Гарантированно обнаруживают провода только приборы Bosch, Yato и подобного им класса.

Индикация низкого напряжения

Целесообразность его применения обуславливается в основном тем, что электрический ток невозможно разглядеть глазами — о его присутствии можно понять только по тому, функционирует ли подключенное в розетку устройство или нет.

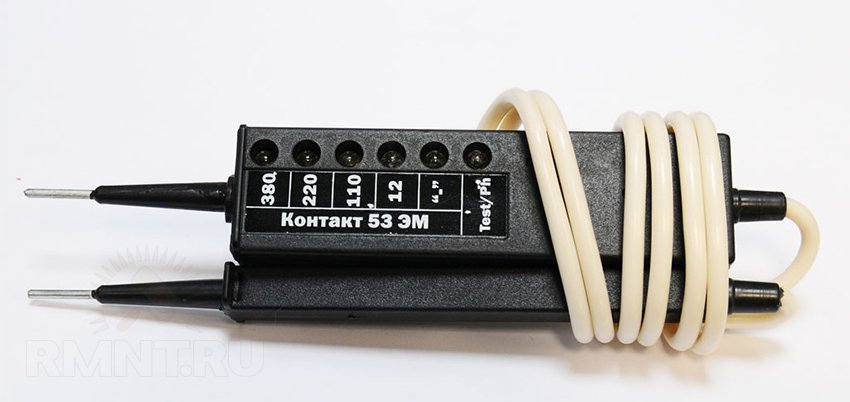

Указатель напряжения

Пассивная отвертка. Это простой бытовой индикатор фазы, осуществляет одну-единственную опцию — выдает присутствие или отсутствие напряжения в определенном месте электроцепи.

Мастера со стажем не пользуются пассивными отвертками, потому что у них слишком мало функций, но для домашнего использования она отлично подходит.

Вам это будет интересно Лучшие модели шуруповертов

Универсальная активная отвертка

Этот инструмент будет отличным вариантом предыдущей модели— в нем имеется переключатель, им можно управлять чувствительностью отвертки, а также применять его в контактном и бесконтактном режиме.

Работа с измерительным электроинструментом

При выполнении работ с использованием электроизмерительных приборов и инструментов следует неукоснительно соблюдать такие правила:

работать только с применением индивидуальных защитных средств (галош, диэлектрических перчаток, спецодежды);
перед выполнением измерений необходимо осмотреть приборы на предмет наличия оголенных частей, находящихся под напряжением;
во время измерений следует не допускать контакта с потенциально опасными деталями инструментов.

При травмировании необходимо оказать помощь пострадавшему, вызвать врача.

Следующие меры безопасности при работе с электроинструментом универсальны и подойдут как в качестве требований к технике безопасности на производстве, так и для инструктажа домашнему мастеру.

Инструмент для работы в щитовых

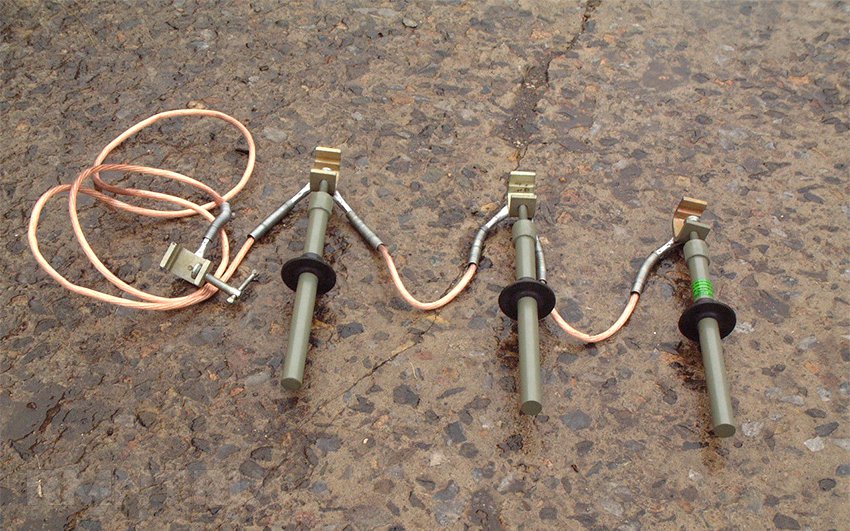

Далеко не все системы распределения электроэнергии имеют модульное устройство. Работая в щитовых подстанциях, вы столкнётесь с панельными рубильниками и контакторами. Для этого нужно иметь в распоряжении несколько дополнительных средств, прежде всего — комплект переносных заземлений.

Основная группа контактов, так или иначе, выполнена болтовыми соединениями, поэтому нужно иметь набор головок с храповым воротком и пару разводных рожковых ключей. Не забывайте о безопасности: корпус и рукоятки должны иметь изоляцию от напряжения до 1000 В. Из типов головок лучше предпочесть двенадцатигранную звезду, ими наиболее удобно работать в стеснённых условиях.

Часто приходится менять компоновку оборудования, для чего просто необходима хорошая мощная дрель с набором свёрл по металлу или цанговый патрон для перфоратора. Непременно должен быть набор прецизионного инструмента для нарезания резьбы в стойках панелей. Также пригодится УШМ под диск 120 мм.

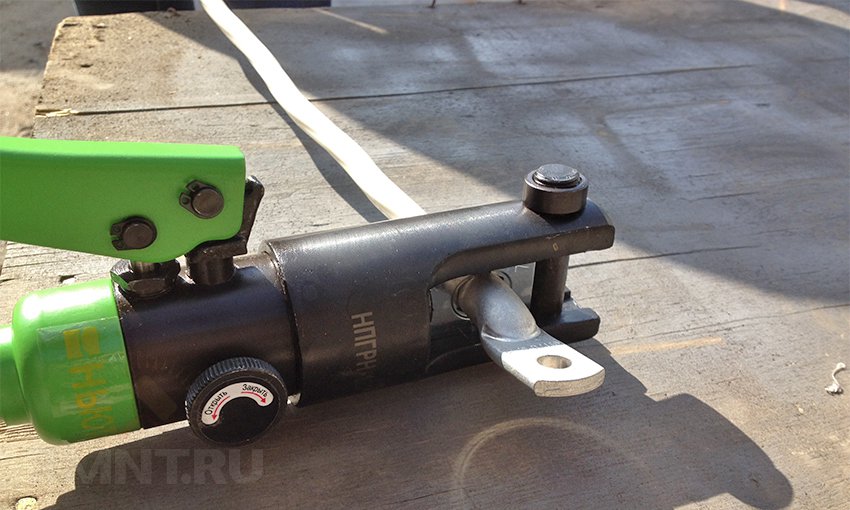

В работе с панельными шкафами часто приходится проводить переопрессовку жил наконечниками. Выбор опрессовщика достаточно сложен: ручные меньше бьют по карману, но работать ими в узкой панели не всегда удобно, к тому же жилы сечением более 35 мм 2 они не обжимают достаточно качественно. Гидравлический инструмент более дорогой, но он обеспечит все потребности по опрессованию до 120 мм 2 . Желательно потратиться на опрессовщик, разделённый шлангом на ножной насос и рабочую голову с прессом.

Вспомогательные инструменты для работы электрика

Кроме основного минимума, без которого немыслима работа электрика, существуют и вспомогательные инструменты, без которых также практически невозможно обойтись. Профессиональный инструмент электрика, а вернее его набор, включает в себя следующие дополнения.

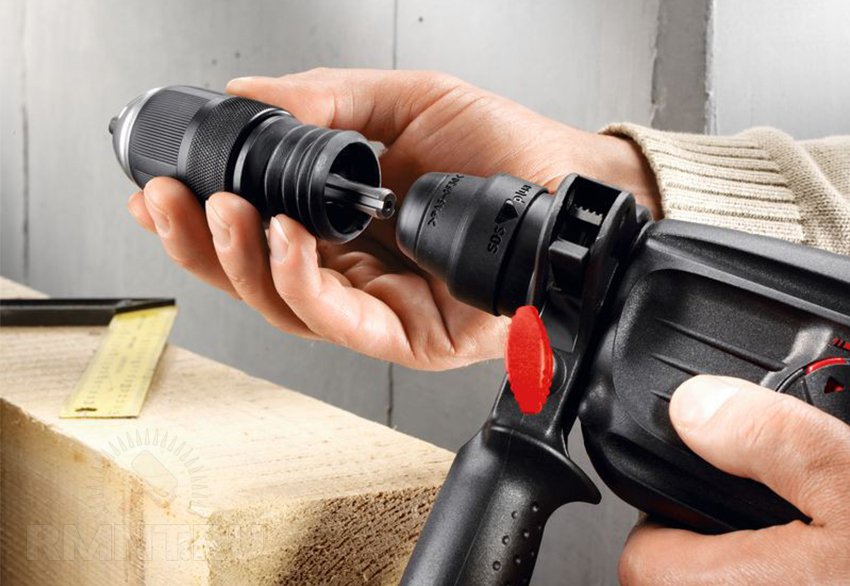

Перфоратор с комплектом буров и коронок. Для прокладки проводов иногда может потребоваться просверлить в стене сквозное отверстие. Да и закрепить какое-либо оборудование на стене без перфоратора достаточно сложно. Но самая главная причина, по которой перфоратор попадает в универсальный набор инструмента электрика, это его возможность с помощью специальных коронок делать отверстия под розетки и распределительные коробки.
Штроборез. Проложить скрытую проводку без этого инструмента практически невозможно. Его, конечно, можно заменить болгаркой с алмазным диском, но в таком случае вам придется долго, а главное много дышать пылью – ее количество будет таким, что не поможет ни один респиратор.
Шуруповерт. Закручивать крепеж, сверлить отверстия в различных материалах, устанавливать оборудование – вот где понадобится помощь этого инструмента.

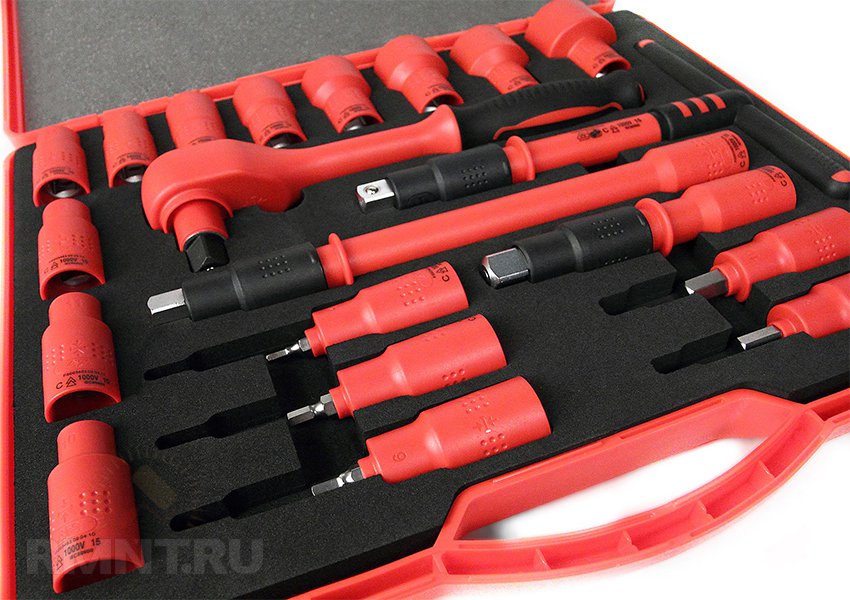

Набор гаечных ключей. Некоторое электрооборудование, особенно высоковольтное, оснащается крепежными изделиями, клеммными соединениями, которые предполагают крепление с большим усилием. В этом отношении болты и гайки остаются непревзойденными – только они смогут надежно закрепить оборудование и лишь они способны обеспечить надежный контакт проводов.
Молоток. Забивать что-либо приходится не только электрикам – в этом отношении молоток можно назвать универсальным инструментом. Этот ручной инструмент электрика помогает не только устанавливать крепежные изделия, но и подчищать в стенах места прокладки провода.

Другие принадлежности

Что ещё находится в сумке каждого мастера? Хотя чаще всего попутные материалы, инструменты и запасные части лежат где-то в отдельном ящичке, в рюкзаке или кейсе. Это как бы мелочёвка, но без неё не обойтись. Свёрла, саморезы, гильзы, дюбеля, термоусадки, наконечники, а также много чего ещё. В этом же списке и более крупный ручной инструмент электрика.

Торцевые и рожковые гаечные ключи от пяти с половиной до двадцати четырёх миллиметров размерами, молоток и зубило, свёрла по бетону и металлу от четырёх до двенадцати миллиметров, различные надфили и напильники, термоусадочные трубки, изолента, переноска, налобный фонарь, удлинитель, маркер и карандаш, диэлектрические перчатки.
