Выбор трехполюсного автоматического выключателя по серии и техническим параметрам

3-х полюсный автомат можно применять не только в трехфазной сети

При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Содержание текущей статьи:

• ;
• с характеристиками B, C, D:
  • ;
  • ;
  • ;
• информации.

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.   Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.   Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключение при коротком замыкании из диапазона	Предпочтительное применение автоматического выключателя	Нагрузки
B	(3-5)·In	защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	защита: — освещения; — розеток; — бытовых электрических приборов.	резистивные, индуктивные с низким пусковым током
D	(10-50)·In	защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников.	индуктивные с высоким пусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).

где I_n – номинальный ток автоматического выключателя.  Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.   При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

1. Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
2. Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
3. Заводской каталог компании «ABB» на выключатели S800S.

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

• с защитой одного полюса и обычной коммутацией нейтрали;
• с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

Конструктивно трехполюсный автомат содержит следующие элементы:

• механизм управления;
• систему контактов;
• модуль гашения электрической дуги;
• расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

Ведущие бренды и производители

Лидерами в производстве автоматических выключателей являются следующие бренды:

1. SIEMENS (Германия).
2. ABB (Германия).
3. Schneider Electric (Франция).
4. Legrand (Франция).
5. Hager (Германия).
6. Schrack Technick (Австрия).
7. Eaton (США).
8. General Electric (США).
9. ETI (Словения).

Это известные бренды, производящие любого вида автоматы электрические. Они отличаются высоким качеством корпуса, большим сроком службы и высокой механической прочностью. Нередко на них дополнительно устанавливаются защитные крышки. Эти производители выпускают свои устройства из добротных материалов. Их качество подтверждается сертификатами и сроком гарантии, которую дают производители на свою продукцию.

Сферы применения

Автоматические выключатели на 3 фазы применяются везде, где есть трехфазное электропитание. Подключение потребителей без этих защитных устройств является грубым нарушением правил устройства электроустановок. Перечислять все примеры использования трехфазных автоматов бессмысленно. Их слишком много. Поэтому ниже приведены электрические аппараты, которые защищаются трехфазными автоматами, но в какой-то степени встречаются в жизни каждого человека:

• сети уличного освещения;
• трехфазные асинхронные двигатели лифтового оборудования;
• вводные распределительные устройства жилых зданий;
• защита двигателей детских аттракционов;
• двигатели насосных станций, качающих воду в жилые дома;
• насосы, откачивающие канализационные воды, защищаются трехфазными автоматами.

Трехполюсные автоматические выключатели используются повсеместно. Их применение обязательно везде, где имеется питание от 3 фаз. Трехполюсные устройства защиты почти ничем не отличаются от однополюсных. Отличия кроются лишь в количестве защищаемых фаз, максимальных рабочих токах и габаритных размерах.

При подключении трехполюсника необходимо учесть его временную характеристику и номинальный ток. Эти параметры указаны на корпусе защитного прибора

Также следует обратить внимание на серию автомата. Она определяется, исходя из условий будущей эксплуатации, то есть, как часто прибору предстоит срабатывать от КЗ, сколько раз в сутки его будут переключать руками

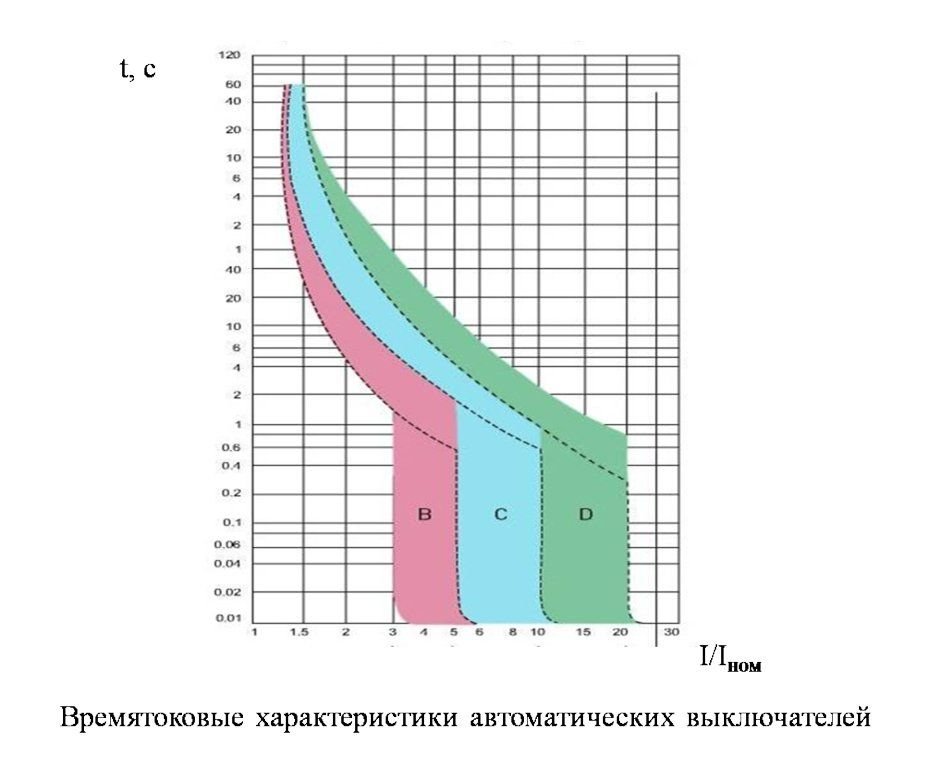

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Классификация

Чтобы правильно подобрать вводной однополюсный АВ для использования в электрической проводке квартиры следует учитывать такие его параметры, как номинальный и максимальный токи, время срабатывания, габаритные размеры, а также цену устройства и репутацию его производителя. Основные характеристики отражаются на корпусе устройства в виде соответствующего обозначения.

В зависимости от времени срабатывания различают следующие типы автоматических выключателей:

1. Быстродействующие. Как правило, такими характеристиками обладают выключатели постоянного тока (время срабатывания меньше 0,008 с). Требования к этим устройствам описаны в ГОСТ 2585—81.
2. Нормального быстродействия (0,02 – 0,005 с).
3. Пониженного быстродействия (время срабатывания больше 0,02 с).
4. Селективный автоматический выключатель.

По количеству независимых электрических линий, отключаемых одним механизмом расцепления, автоматы могут быть разделены на одно-, двух-, трех- и четырехполюсные. Трехполюсный автоматический выключатель получил широкое распространение в низковольтных трехфазных сетях. Для организации надежной защиты однофазных сетей, а также цепей постоянного тока может быть использован двухполюсный выключатель.

В зависимости от назначения, автоматический выключатель может иметь различное значение номинального тока и тип времятоковой характеристики. В настоящее время ГОСТом установлены следующие номиналы автоматических выключателей по току:

1. До 25 А. Такие выключатели применяются для защиты бытовой электропроводки. Устройства на 3А и 6А используются в основном для защиты цепей освещения. Автоматы на 6А, 10А или 16А могут применяться для отдельного подключения более мощных потребителей.
2. Автоматы на 32А, 40А и 50А используются в качестве вводных устройств.
3. Выключатели с номинальным током выше 63 А (100А, 160А) представляют собой трехполюсные устройства, предназначенные для установки их в трехфазных сетях.

Тип времятоковой характеристики указывается на корпусе изделия в виде буквенного обозначения и показывает, для какого вида нагрузки подходит данный тип автомата.

Тип В. Характеристику этого типа имеет автоматический выключатель света с небольшим номинальным током (3А и 6А).

Тип С. Такие автоматы являются наиболее популярными. Их установка рекомендуется при обустройстве домашней электрической проводки, в которой могут присутствовать одновременно осветительные приборы (3 – 6А), а также маломощные двигатели или трансформаторы (до 40А). В качестве примера можно привести автоматы АВВ S231 С 16А или АЕ246М на 40А.

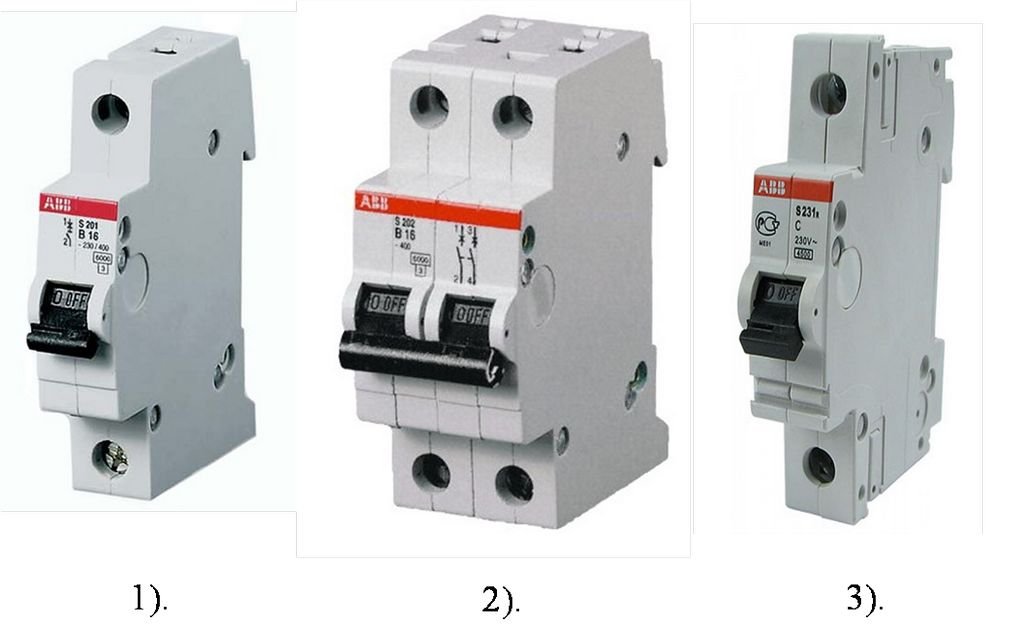

Автоматические выключатели производства АВВ (Германия):

Однополюсный автомат АВВ S201 С3 3А

Двухполюсный автомат АВВ SH202-С6 6А

АВВ S231 С 16А

Как и прочие изделия торговой марки АВВ, устройства автоматической защиты отличаются высокой надежностью и качеством изготовления.

Тип D. Выключатели, обладающие подобной времятоковой характеристикой, используются для подключения трехфазных электродвигателей с большими пусковыми токами, а также другой индуктивной нагрузки.

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

голоса

Рейтинг статьи

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель в таблице.
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 мм²	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 мм²	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 мм²	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 мм²	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 мм²	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28, 25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Популярные производители

Сегодня лучшие автоматические выключатели выпускает компания марки АВВ, Legrand, Schneider Electric, General Electric, CHINT Electric и DEKraft.

Бренд Legrand

В целом, электрические автоматические выключатели — профессиональное оборудование, благодаря которому можно минимизировать риски при отключении света и коротком замыкании. Имеют классификацию по числу полюсов, время-токовому параметру, номинальному току, отключающей способности

Принцип работы

В рабочем состоянии автоматического выключателя его контакты находятся в замкнутом положении. Номинальные токи свободно протекают через автомат. В таком состоянии устройство находится до тех пор, пока его не выключит оператор или токи нагрузки не превысят наперёд заданных значений.

Возможны два случая:

1. Отключение в результате КЗ (происходит без выдержки времени).
2. Разрыв цепи вследствие её перегрузки, которая длится дольше заданного промежутка времени.

При коротком замыкании резко возрастает ток в защищаемой электрической сети, в результате чего срабатывает электромагнитный расцепитель, приводя в действие рычаги механизма расцепления. В течение 0,01 – 0,02 секунды происходит обесточивание проводки. За такой короткий промежуток времени она провода не успевают сильно нагреться.

Благодаря наличию дугогасительной камеры исключена возможность протекания тока по плазменному каналу разряда. Это, во-первых, защищает контакты от выгорания и залипания, а во-вторых – сводит к минимуму время отключения аварийного участка электрической сети.

Параметры срабатывания электромагнита рассчитаны на аварийные токи. Однако, на превышение номинальных токов в результате перегрузок, создаваемых потребителями, данное устройство не реагирует. В таких случаях для защиты проводки используется биметаллический расцепитель.

Он работает по принципу: при возрастании нагрузки в течение определённого периода (промежуток времени задаётся производителем) нагреваются биметаллические пластины. Если нагрузка не уменьшается, одна из пластин начинает изгибаться, приводя в действие коромысло, связанное с рычагом механизма расцепления. Под усилием пружины происходит скачкообразное срабатывание защиты. Повторное включение возможно только после остывания теплового расцепителя.

В случае, когда перегрузка была кратковременной (например, при запуске электромотора), пластина не успевает нагреться. При возвращении параметров электрической сети к норме, трёхполюсный выключатель продолжает работать в штатном режиме.

Тепловые уставки регулируются винтом (см. рис. 2). При необходимости можно, в небольших пределах, изменить стандартные регулировки. Изменение уставок позволяет изменить чувствительность трёхполюсного выключателя, что иногда бывает полезно, при ложных срабатываниях защиты. Но имейте ввиду – такие действия оправданы лишь в том случае, когда вы уверены в том, что ваша электропроводка способна выдержать повышенные нагрузки локальной сети.

В некоторых моделях функции тепловых контактов могут выполнять электромагнитные реле, оборудованные гидравлическими замедлителями. Их преимущество в том, что нет надобности в ожидании остывания пластин для повторного включения. Недостаток – ограниченное время срабатывания. Если нагревание пластины может длиться от нескольких секунд до часа (при умеренных перегрузках), то электромагнит с замедлителем отключит питание гораздо быстрее.
