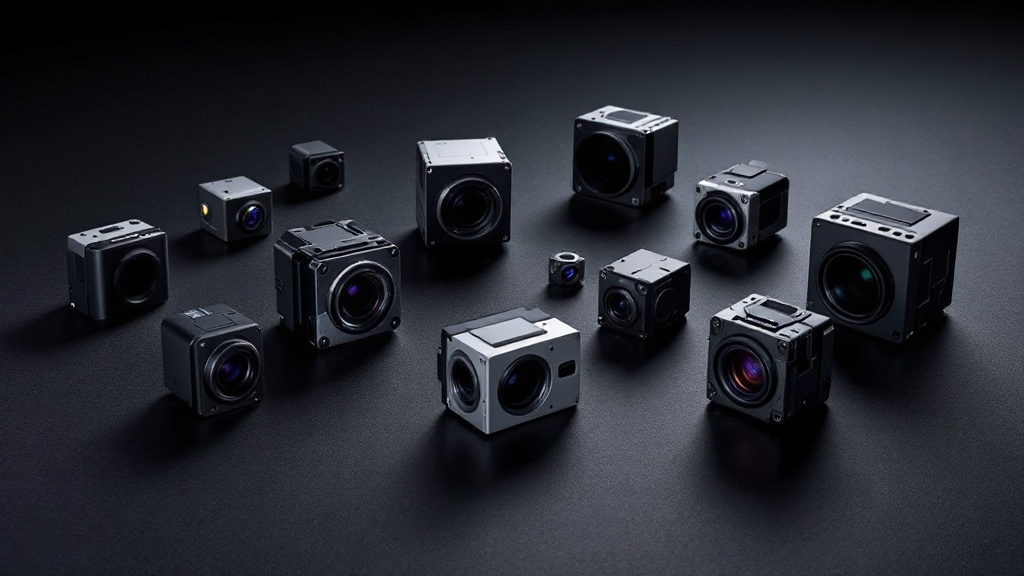

Камеры машинного зрения — это специализированные устройства, созданные не для фотографии в привычном смысле, а для автоматического анализа объектов в производственных и исследовательских процессах. В отличие от бытовых камер, они оптимизированы под стабильность, скорость, точность передачи данных и воспроизводимость результатов. Познакомиться с актуальным ассортиментом таких устройств можно на странице https://www.crevis.ru/catalog/vision_cameras/, где представлены модели разных классов — от компактных Area Scan до высокоскоростных Line Scan с различными интерфейсами.

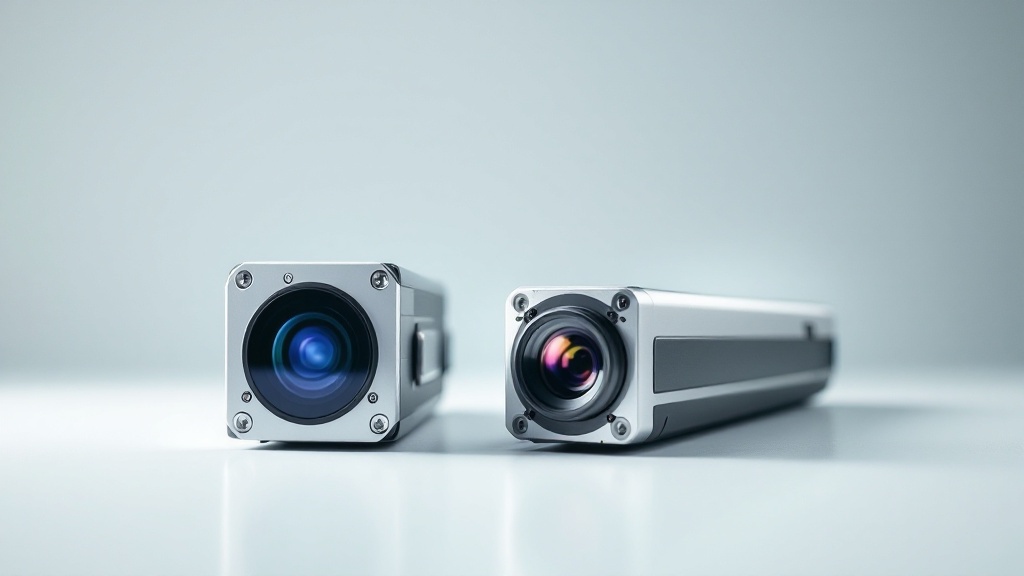

Area Scan и Line Scan: в чём принципиальная разница
Камеры типа Area Scan захватывают изображение целиком за один кадр — аналогично тому, как работает обычная фотокамера. Матрица фиксирует прямоугольную область сцены, и это делает их удобными для съёмки статичных или медленно движущихся объектов: деталей на конвейере, упаковки, печатных плат, контейнеров. Area Scan хорошо справляется с задачами позиционирования, считывания кодов и проверки геометрии изделий.
Камеры Line Scan работают по совершенно иному принципу: они фиксируют изображение построчно, строка за строкой, пока объект движется перед объективом. Результирующее изображение формируется программно из последовательности линий. Это делает Line Scan незаменимым инструментом для контроля непрерывных материалов — ткани, бумаги, плёнки, металлического листа — где объект теоретически не имеет ограниченной длины. Разрешение вдоль оси движения при этом определяется скоростью подачи, а не размером матрицы.
Выбор между двумя архитектурами диктуется задачей: если объект фиксирован или перемещается дискретно — Area Scan; если материал движется непрерывно и нужно охватить его по всей длине — Line Scan. Многие производственные линии используют оба типа одновременно для разных этапов контроля.
Интерфейсы передачи данных: GigE, CoaXPress и CameraLink
Интерфейс определяет, с какой скоростью и на какое расстояние камера передаёт данные на вычислительную систему. GigE Vision — один из самых распространённых стандартов в промышленном зрении. Он использует обычный Ethernet-кабель, допускает дистанцию до 100 метров без усилителей и не требует специализированных карт захвата. Это делает его удобным для интеграции в уже существующую сетевую инфраструктуру предприятия.
CoaXPress разработан для задач, где GigE уже не справляется по скорости. Стандарт обеспечивает пропускную способность до нескольких десятков гигабит в секунду по коаксиальному кабелю и при этом позволяет передавать питание и управляющие сигналы по тому же проводу. Камеры на CoaXPress востребованы в высокоскоростной инспекции — например, при контроле полупроводниковых пластин или печатных процессов на высокой скорости.
CameraLink — более ранний, но всё ещё актуальный стандарт с низкими задержками и детерминированной передачей. Он широко применяется в системах, где критична синхронизация с внешними событиями: в научных установках, медицинском оборудовании, прецизионных измерительных комплексах. Ограничение по длине кабеля (до 10 метров) компенсируется высокой надёжностью и предсказуемостью поведения в реальном времени.
Типы сенсоров: CMOS, SWIR и поляризационные камеры
Большинство современных промышленных камер строятся на CMOS-сенсорах. Они обеспечивают высокую скорость считывания, низкое энергопотребление и хорошую чувствительность при дневном освещении. CMOS-матрицы выпускаются как в цветном (Color), так и в монохромном (Mono) исполнении. Монохромные варианты предпочтительны там, где важна максимальная детализация без интерполяции цвета: в измерительных задачах, при работе с контрастными объектами или в условиях специфического освещения.
SWIR-камеры (Short-Wave Infrared) работают в коротковолновом инфракрасном диапазоне — примерно от 900 до 1700 нанометров. Это открывает возможности, недоступные обычным CMOS: проверка наполненности контейнеров через непрозрачную упаковку, контроль влажности, инспекция кремниевых пластин, обнаружение дефектов в материалах, поглощающих видимый свет. SWIR-сенсоры строятся на основе InGaAs и существенно дороже стандартных матриц, что оправдано лишь при наличии конкретных задач в этом диапазоне.
Отдельную нишу занимают камеры с поляризационными фильтрами. Они позволяют анализировать поляризацию отражённого света, что помогает выявлять внутренние напряжения в прозрачных материалах, обнаруживать царапины на зеркальных поверхностях и подавлять блики без дополнительной оптики. Поляризационные модели особенно востребованы в контроле стекла, пластиков и металлических изделий с высоким блеском.
Как выбрать камеру для конкретной задачи
Выбор камеры машинного зрения начинается с определения требований к изображению: необходимое разрешение, поле зрения, скорость съёмки и допустимое время экспозиции. Разрешение матрицы должно соответствовать минимальному размеру дефекта или детали, которую нужно зафиксировать. Если деталь размером 0,1 мм должна занимать хотя бы несколько пикселей, это накладывает чёткие требования на пространственное разрешение системы в целом.
При выборе учитываются и следующие параметры:
- Скорость передвижения объекта — определяет минимально допустимое время экспозиции и, следовательно, чувствительность сенсора.
- Условия освещения — монохромные сенсоры чувствительнее цветных примерно в 2–3 раза при одинаковом размере пикселя.
- Расстояние до вычислительного блока — влияет на выбор интерфейса: GigE для длинных трасс, CoaXPress или CameraLink для высокоскоростных коротких линий.
- Требования к диапазону съёмки — стандартный видимый спектр, ближний инфракрасный или SWIR.
- Наличие бликов и отражений на контролируемых поверхностях — в этом случае рассматривают поляризационные решения.
Немаловажную роль играет совместимость камеры с программным обеспечением и фреймворком обработки изображений, используемым на предприятии. Большинство промышленных камер поддерживают стандарт GenICam, что упрощает интеграцию вне зависимости от производителя.
Грамотно подобранная камера машинного зрения — это не просто «глаза» системы контроля, а её ключевой измерительный инструмент. От правильного выбора типа сенсора, интерфейса и спектрального диапазона напрямую зависит, насколько достоверными окажутся результаты инспекции и насколько эффективно система будет справляться с реальными производственными условиями.
