Монтаж сип: правила крепления, прокладки, подключения

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.

Последовательность операций по креплению провода СИП к дому следующая:

1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.

2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.

3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.

4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).

5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.

6. Фиксируем провод в фасадных кронштейнах

7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.

Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

Крепить провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор

Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима

Ролики имеют некоторые различия.

• механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
• механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

Натяжитель бандажной ленты

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Условия монтажа на опоры

Раскатка продолжается до тех пор, пока начало провода, соединенное с тросом-лидером, не минует раскаточный ролик на последней опоре. На следующем этапе выполняется крепление СИП. Несущую жилу или весь жгут, в зависимости от типа используемого провода, нужно закрепить в анкерном зажиме, оставив концы достаточной длины для выполнения соединений. Затем производится разъединение СИП с тросом-лидером. Раскаточный ролик снимается. Далее необходимо на всех промежуточных опорах протянуть кабель в проушины поддерживающих зажимов, а монтажные ролики снять.

Каким образом крепится СИП к столбам

Подключение к приборам учёта

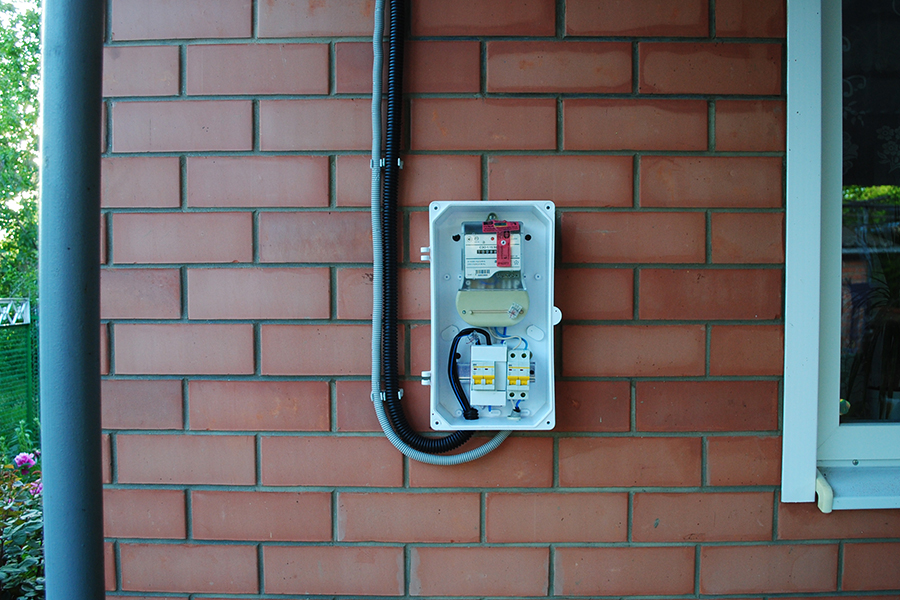

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому

Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому

Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:

через клеммную колодку;

используя зажимы «орешки»;

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.

Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

Ошибки монтажа СИП, которые нельзя допускать

Воздушные линии электропередач

Вступление

Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

• Нельзя использовать раскаточные ролики без полимерного покрытия.
• Нельзя при раскатке СИП работать без вертлюг.
• Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

• сайта
• Назад на главную

• Сантехника это система водоснабжения, канализации и отопления
• Размеры стандартной ванной комнаты
• Электрические схемы подключения скважинного насоса
• Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
• Однофазная и трехфазная электрическая сеть
• Наглядная трехфазная схема вводно–распределительного щита частного дома
• Особенности ввода электричества в деревянный дом
• Электроснабжение квартиры: граница эксплуатационной ответственности
• Спуск и крепление кабеля к опоре
• Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
• ВРУ. Вводно-распределительное устройство дома
• Подключение отвлетвления электропитания частного дома к воздушной линии
• Коллекторная схема водоснабжения
• Групповые линии освещения: общие норма и правила
• Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Монтажные провода и кабели их назначение и описание
• Распределительные сети электрической энергии: характеристики, классификации и схемы
• Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
• Водопровод внутри здания

Рекомендации по подключению

Перед началом проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля необходимо удалить кустарник и деревья. В противном случае при раскатке проводника можно повредить изоляционный слой. А также желательно заменить старые опоры и использовать современную крепежную арматуру.

Раскатка провода

Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм2 и длине не более 100 м. Это довольно простой этап, но есть некоторые нюансы, о которых нужно помнить. Для защиты изоляционного слоя необходимо использовать ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на загрязненном землей участке проводника создается дополнительное сопротивление.

https://youtube.com/watch?v=khaaxYBVjMo

Вторым важным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к появлению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превышать 5 км/час.

На этом этапе необходимо придерживаться следующего алгоритма действий:

1. Барабан с кабелем устанавливается на раскаточную тележку либо винтовую подставку, чтобы обеспечить свободное вращение катушки.
2. Подставка располагается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
3. На опору монтируется силовой ролик.
4. На всех остальных столбах закрепляются раскаточные ролики.
5. От конца магистрали до первой опоры пропускается лидер (вспомогательный канат), проходящий между креплениями роликов.
6. К свободному концу лидера с помощью вертлюга и кабельного чулка крепится кабель.
7. СИП протягивается по столбам через ролики.

Это интересно: расстояние между столбами освещения.

Крепление кабеля на опоре

Кронштейны крепятся на столбах с помощью монтажной ленты, изготовленной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать крепить СИП. После этого предстоит натянуть провод. Базовой точкой при выполнении этих работ является первая анкерная стойка. С провода снимается чулочный зажим. Затем лебедка крепится к несущему тросу с внешней стороны анкерного зажима.

На столб необходимо поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно крепить только за нейтраль. После завершения этих работ нужно снять раскатные ролики.

Ввод в помещение

Следует помнить, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети используется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обычные анкеры для крепления СИП к дому не подойдут. Чтобы обеспечить в такой ситуации надежную фиксацию проводника, следует использовать металлическую пластину с крюком и шпильки. Стена просверливается насквозь и с обратной сторону устанавливается ответная пластина. После этого конструкция стягивается шпильками.

Не забываем, что прокладывать можно только по воздуху

Так как изоляция кабеля изготовлена из горючего материала, его нельзя сразу вводить в деревянное строение. Лучшей схемой подключение СИП кабеля к дому является следующая:

1. В зависимости от количества фаз монтируется двух- или четырехполюсной автоматический выключатель. При этом его необходимо разместить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сравнении с устройством, установленном в помещении.
2. От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
3. Вход в помещение должен быть выполнен из стальной либо пластиковой трубы и иметь заземление.

Специально для вас:

Расстояние между столбами освещения в городе и на трассе

Организация и обустройство заезда на участок «под ключ»

Минимальное расстояние от дома до границы соседнего участка

Виды и производство форм для литья бетона и бетонных изделий

Нормативы на противопожарные расстояния между зданиями

Определение красной линии застройки в градостроительстве

Виды и технические характеристики

На сегодняшний день на рынке электроматериалов представлены различные варианты самонесущих проводов: от СИП-1 — четырехпроводного исполнения с несущей нулевой жилой для сетей 380 В — до сложных систем, включающих в себя контрольные проводники, и СИП-3, рассчитанного на номинальное напряжение 35 кВ. Изоляция, как правило, выполняется из сшитого стабилизированного полиэтилена стойкого к воздействию ультрафиолета, токонесущие жилы сечением от 16 до 150 мм 2 — из алюминиевого сплава. Выпускается СИП специализированного назначения: герметизированные (СИПг), не поддерживающие горение (СИПн) и другие.

Каждая марка проводов имеет свои особенности и, соответственно, применяемая для монтажа арматура имеет некоторые отличия. По функциональному назначению все материалы можно разделить на несколько групп:

1. Промежуточные подвесы, крюки и кронштейны, анкерные зажимы, крепежные элементы, предназначенные для крепления проводов к опорам, конструктивным элементам, фасадам зданий, распределительным и вводным устройствам.
2. Прокалывающие зажимы. Служат для создания соединений и ответвлений линий, подключения СИП к проводам и потребителям.
3. Заземляющие наборы, предохранительные устройства, изолирующие материалы.
4. Инструменты и приспособления для монтажа.

Для изготовления материалов используется высококачественная сталь с антикоррозийным покрытием и полимеры, устойчивые к атмосферным воздействиям и УФ-излучению.

Обслуживание и ремонт

Заявленный производителями срок эксплуатации самонесущих проводов и зажимных приспособлений, которыми выполняют подключение СИП к СИП, составляет до 40 лет. В обслуживании, как таковом, подобные системы не нуждаются. Достаточно проведения периодического визуально осмотра. Если при этом будут выявлены нарушения целостности изоляционного покрытия или самих жил, необходимо будет выполнить ремонтные работы.

Жилу с поврежденной изоляцией отделяют от общего жгута с помощью специальных клиньев или подручных приспособлений из диэлектрического материала и накладывают на дефектный участок двойной слой изоленты.

В случае повреждения токопроводящей жилы (длиной до 2 м) этот участок заменяют новым проводом, аналогичным по сечению и марке. Соединения выполняют герметичными прокалывающими зажимами. При большей длине, целесообразней будет заменить полностью всю жилу (или жгут).

Грамотный монтаж и своевременный ремонт — залог бесперебойного электроснабжения участка.

Устройство СИП

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).

Устройство СИП

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).

Крепления для СИП-2

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами. Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов

Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.
