Какой кабель телевизионный лучше: современные телевизионные стандарты

Обозначения

Обозначения советских кабелей

По ГОСТ 11326.0-78 марки кабелей должны состоять из букв, означающих тип кабеля, и трёх чисел (разделённых дефисами).

Первое число означает значение номинального волнового сопротивления.

Второе число означает:

для коаксиальных кабелей — значение номинального диаметра по изоляции, округлённое до ближайшего меньшего целого числа для диаметров более 2 мм (за исключением диаметра 2,95 мм, который должен быть округлен до 3 мм, и диаметра 3,7 мм, который округлять не следует);
для кабелей со спиральными внутренними проводниками — значение номинального диаметра сердечника;
для двухпроводных кабелей с проводниками в отдельных экранах — значение диаметра по изоляции, округлённое так же, как и для коаксиальных кабелей;
для двухпроводных кабелей с проводниками в общей изоляции или скрученных из отдельно изолированных проводников — значение наибольшего размера по заполнению или диаметра по скрутке.

Третье — двух- или трёхзначное число — означает: первая цифра — группу изоляции и категорию теплостойкости кабеля, а последующие цифры означают порядковый номер разработки. Кабелям соответствующей теплостойкости присвоено следующее цифровое обозначение:

1 — обычной теплостойкости со сплошной изоляцией;
2 — повышенной теплостойкости со сплошной изоляцией;
3 — обычной теплостойкости с полувоздушной изоляцией;
4 — повышенной теплостойкости с полувоздушной изоляцией;
5 — обычной теплостойкости с воздушной изоляцией;
6 — повышенной теплостойкости с воздушной изоляцией;
7 — высокой теплостойкости.

К марке кабелей повышенной однородности или повышенной стабильности параметров в конце через тире добавляют букву С.

Наличие буквы А («абонентский») в конце названия обозначает пониженное качество кабеля — отсутствие части проводников, составляющих экран.

Пример условного обозначения радиочастотного коаксиального кабеля с номинальным волновым сопротивлением 50 Ом, со сплошной изоляцией обычной теплостойкости, номинальным диаметром по изоляции 4,6 мм и номером разработки 1 «Кабель РК 50-4-II ГОСТ (ТУ)*».

Старые обозначения советских кабелей

В 1950—1960-х годах в СССР применялась такая маркировка кабелей, в обозначении которой отсутствовали значимые компоненты. Маркировка состояла из букв «РК» и условного номера разработки. Например, обозначение «РК-50» означает не 50-омный кабель, а просто кабель с порядковым номером разработки «50», а его волновое сопротивление равно 157 Ом.

Международные обозначения

Системы обозначений в разных странах устанавливаются международными, национальными стандартами, а также собственными стандартами предприятий-изготовителей (наиболее распространённые серии марок RG, DG, SAT).

Длина кабеля

Заранее невозможно предугадать все возможные помехи при прокладке кабеля, поэтому необходимо брать его с запасом. Лучше всего взять кабель в два раза длиннее, чем предполагается длина прокладки его, поскольку какой-то участок кабеля может быть поврежден, и необходимо будет его заменить. Но механические повреждения происходят редко, а вот перестановка мебели значительно чаще. Если кабель не будет иметь запаса по длине, то телевизор будет прикован к одному месту, и ни о какой перестановке речи быть не может.

От длины зависит также толщина самого кабеля. Чем длиннее сеть, тем толще кабель должен быть, чтобы не было никаких внешних воздействий на него. Помимо этого, следует помнить о том, что для антенны кабель нужен большего сечения, чтобы предотвратить помехи

Некоторые модели кабелей предполагают определенные условия монтажа, что очень важно учитывать, если вы решили проводить телевидение самостоятельно

Нельзя назвать лучший телевизионный кабель, хотя одним из распространенных маркетинговых ходов является так называемый «специальный цифровой» кабель, который, якобы, принимает исключительно цифровое телевещание. Спутниковое и цифровое телевидение работает на частотах от 5 до 3 тысяч МГц – именно от частоты зависит, будет ли принимать сигнал кабель, а не от «специальности» самого кабеля.

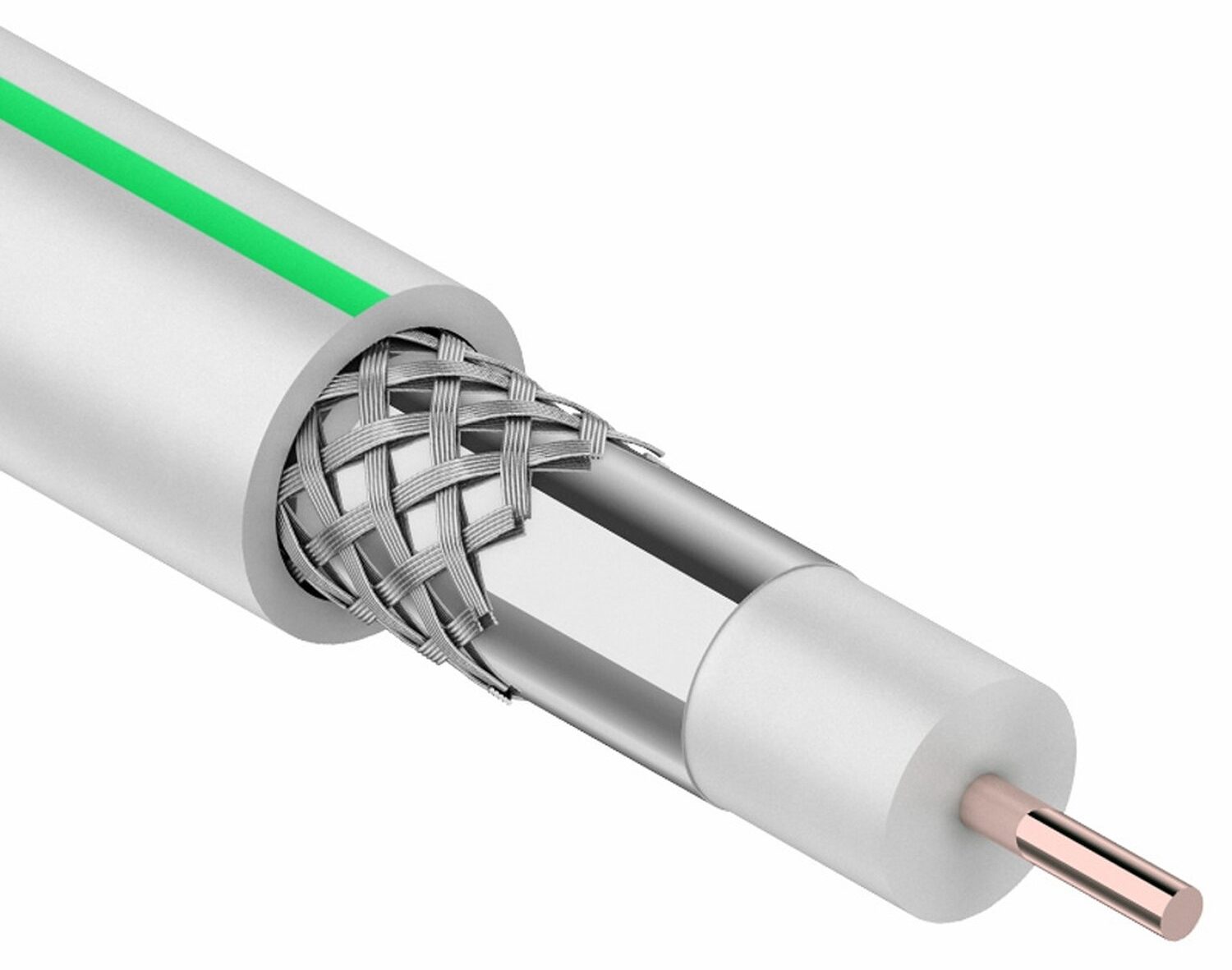

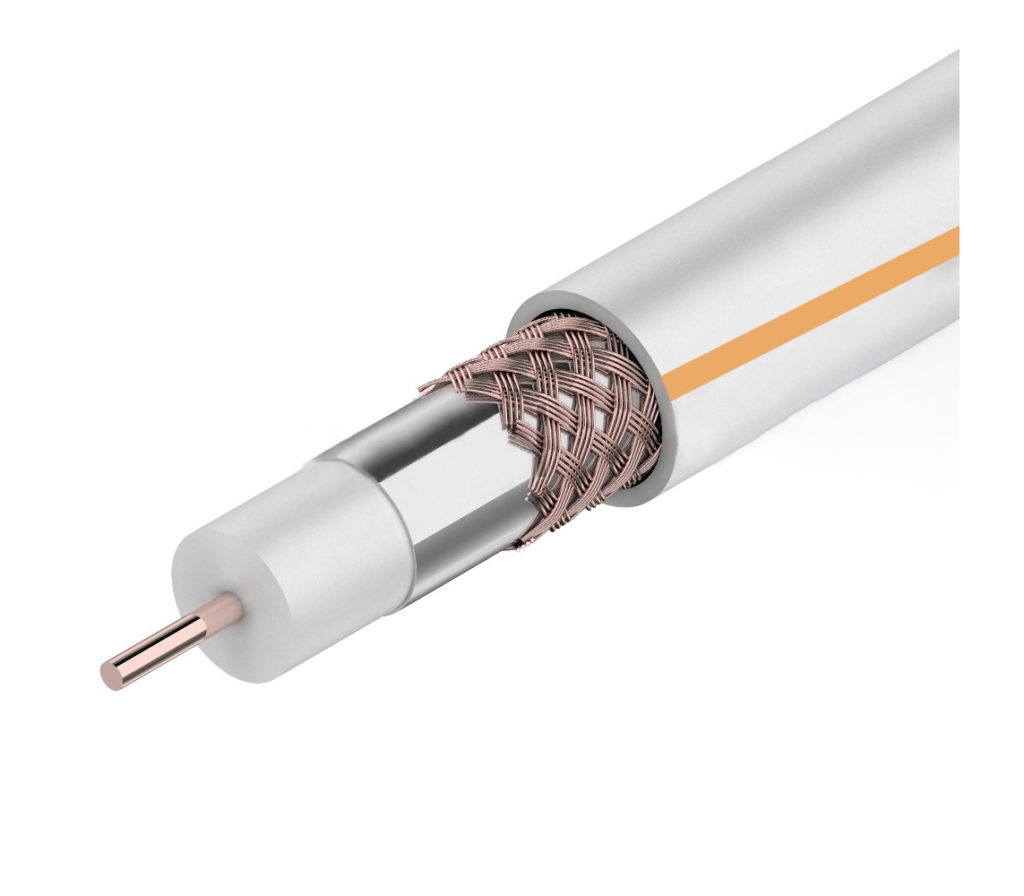

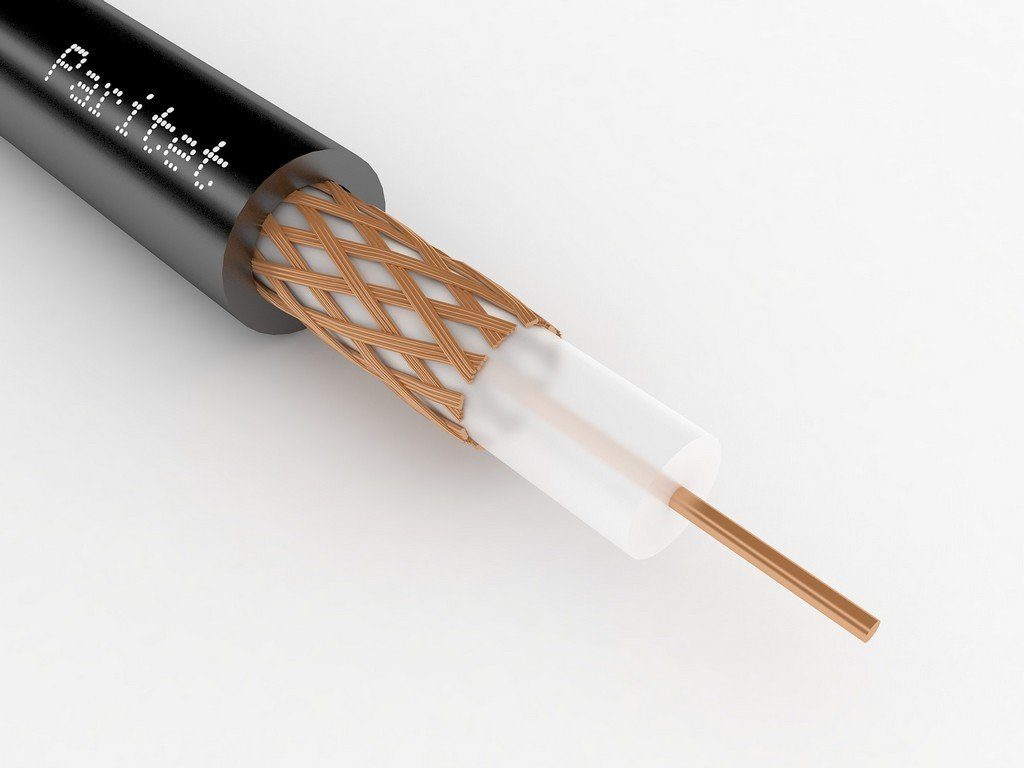

Составные части

В состав коаксиального кабеля входят:

4 – оболочки, используемые в качестве изоляционного и защитного слоев. Они изготавливаются из светостабилизированного полиэтилена (ПЭ), ПВХ, витой фторопластовой ленты;
3 – внешний проводник (экран) изготавливается в виде оплетки, фольги с наружным покрытием из алюминия, гофротрубки, витых лент металла (меди, сплавов на основе алюминия и меди);
2 – изоляционный слой, представленный сплошным или полувоздушным диэлектрическим заполнением, которое обеспечивает соосность наружного и внутреннего проводника. Он может быть изготовлен из ПЭ, вспененного ПЭ, сплошного фторопласта, ленты из фторопласта, кордельно-трубчатого повива, шайбы и т.д.;
1 – внутренний проводник, представленный одиночным прямым или спиралевидным кабелем, многожильным проводником, трубкой из меди, сплава на ее основе, алюминиевого сплава, омедненной стали или алюминия, посеребренной меди.

Соосность сводит к минимуму потери электромагнитной энергии на излучение и обеспечивает защиту от помех. Это обусловлено сосредоточенностью обоих компонентов электромагнитного поля в пространстве между проводниками и невозможностью выхода их за пределы кабеля. В реальности такие отклонения могут происходить, поэтому показатели не является идеальными, а основная часть сигнала проводится по сердечнику.

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

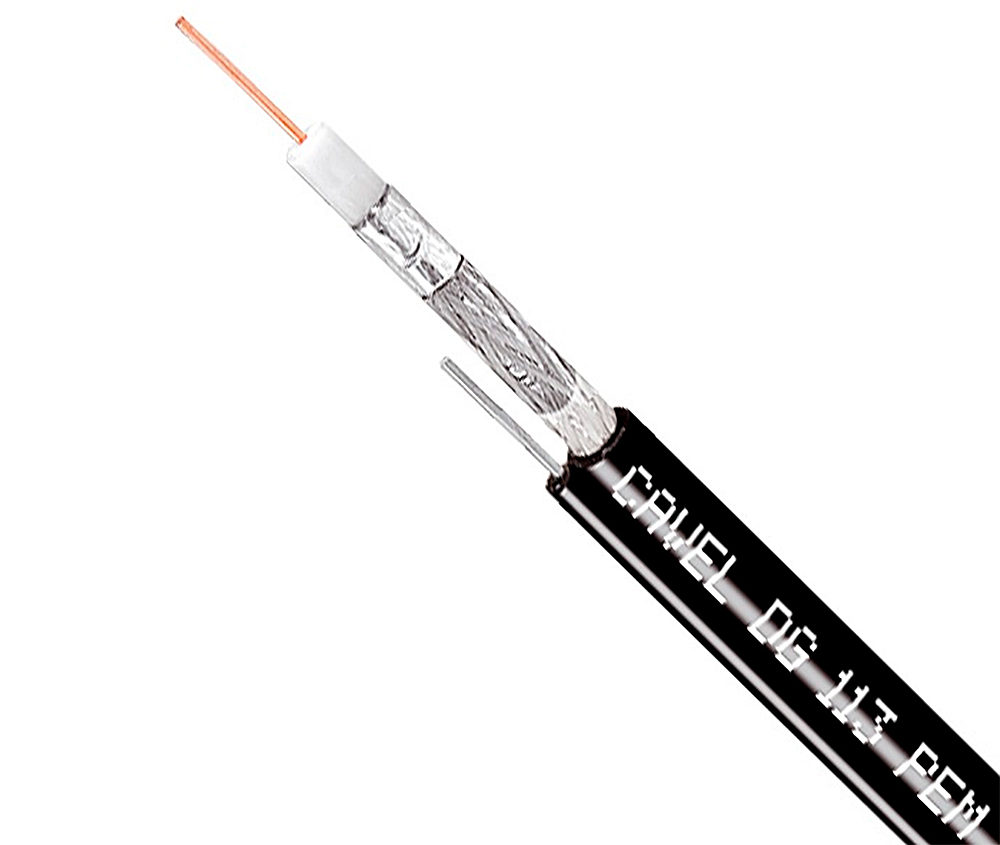

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Что лучше коаксиальный или оптический кабель?

Какой вариант использовать, зависит от ряда критериев. Оптический кабель состоит из оптоволокон, способных передавать сигналы на длинные расстояния. Чтобы понять, какой из них оптимален в использовании, нужно сравнить их по некоторым параметрам:

Полоса пропускания . У оптоволокна она выше до 40 Гбит/с. Коаксиальный кабель имеет показатель до 10 Гбит/с, поэтому первым обеспечивается более высокая скорость передачи данных.
Установка . Оптоволоконный кабель имеет меньший вес и размер по сравнению с коаксиальным вариантом, поэтому его монтаж осуществляется проще.
Расстояние передачи данных . По этому параметру выигрывает оптоволокно (до 5 км без повторителей), тогда как у коаксиального кабеля она составляет до 2,4 км. В некоторых случаях показатель последнего существенной роли не играет, например, если используется коаксиальный кабель для видеонаблюдения.
Помехи . На оптоволокно они влияния не оказывают, а второй вариант их воздействию в небольшой степени поддается.
Электроизоляция . Оптоволоконный кабель обладает полной гальванической развязкой концов, поэтому он неуязвим перед перепадами напряжения. Второй вариант характеризуется наличием соединения между концами, поэтому является восприимчивым к электромагнитным помехам.

Подключение нескольких телевизоров

Для подключения к одной антенне сразу несколько приборов используются разветвители, которых иначе называют «крабами».

Как подключить несколько телевизоров к одной антенне через разветвитель видео:

Крабы рекомендуется использовать в местностях с сильным телевизионным сигналам, т.е. близких к телевизионным вышкам, так как при подключении краба мощность сигнала резко уменьшается. К примеру, если подключить к одной антенне 2 телевизора, то потеря сигнала составит около 30%. Количество выходов на крабе должно строго равняться количеству подключаемых приборов. Если на крабе останется свободный выход, качество сигнала все равно упадет.

На что обращать внимание при подборе кабеля?

Перед тем, как пойти в магазин, следует разобраться какой антенный кабель для телевизора лучше купить. Вначале рекомендуется выяснить такие параметры:

число и разновидность подключенного телевизионного оборудования;
месторасположение сигнального ресурса – лоджия или крыша;
какое пространство для прокладки предназначено – квартира или большой загородный дом;
условия эксплуатации;
формат сохраняемого сигнала – тип вещания (аналоговое или цифровое);
общая протяженность сети.

Для высококачественного принятия сигнала каждый антенный кабель для телевизора должен располагать коэффициентом сопротивления на менее 75 Ом.

Материал защитной прослойки

Для увеличения прочности в пластик добавляют присадки, которые снижают негативное воздействие атмосферных факторов. Такой ТВ кабель стоит дороже и предназначен для прокладки внешних линий. Внутри помещений лучше использовать дешевые типы слаботочных кабелей.

Вторсырье получают после переработки разных отходов. В результате продолжительной эксплуатации они теряют свои исходные характеристики, отличаются низкой механической прочностью и подвержены влиянию ультрафиолета.

Дистанция от сигнального источника до потребителя

Утечка сигнала в токопроводящих жилах происходит, несмотря на пониженное сопротивление. Чем длиннее расстояние, тем они больше. Снизить негативное воздействие рекомендуется методом возрастания сечения. Чем дальше расположена телевизионная панель от внутренней электроразводки или антенны, тем толще понадобится провод ТВ.

Механическая прочность

Для проверки полиэтилена на крепость нужно прислонить элемент к сегменту нагрузки на разрыв, и 2- 3 р. согнуть и разогнуть провод. Если будет видно, что полимер быстро потрескался или вытянулся, то покупать кабельную продукцию не желательно.

Особенности экрана

Рекомендуется покупать антенный кабель для цифрового телевидения с наличием как минимум 2-х экранизирующих слоев. Этот фактор обеспечивает защиту сигнала от воздействия внешнего поля (электромагнитного или магнитного). Современные варианты кабельной продукции предусматривают слой фольги и специальную обмотку из утонченной проволоки.

Длина и толщина кабеля

Эти параметры позволят непрофессиональному человеку узнать о технических особенностях электропровода. Тонкий коаксиальный кабель легче проложить и спрятать в короб. Но при этом появятся замечания к качеству передачи. В домашних условиях используют токопроводящие жилы с сечением не менее 3,5 мм.

Если рассматривать длину проводника, то для предупреждения появления проблем с прокладкой необходимо иметь электрокабель с запасом. Он пригодится тогда, если какой-то участок повредят в процессе работы, и потребуется его заменить. Второй фактор – перестановка мебели. Не исключается, что телевизионную панель перенесут, и для этого потребуется большая длина кабеля coaxial.

Выбор электрокабеля предполагает определение протяжности сети. Чем она длиннее, тем толще нужно выбирать кабель.

Внешняя оболочка

Существуют модели черного и белого цвета. Темные изделия покрыты поливинилхлоридовой оболочкой, а светлые – полиэтиленовой пленкой. Для уличной проводки использовали лишь черный провод, но в настоящее время часто выбирают белую марку SAT 703. Этот универсальный вариант подойдет для прокладки как снаружи, так и внутри. Необходимо также учесть толщину внешнего покрытия. Чем она больше, тем надежнее и безопаснее получится соединение. В то же время значительно сокращается гибкость конструкции, и происходит ограничение радиуса изгиба.

Центральная жила

Сердцевину канала изготавливают преимущественно из меди или других прочных металлических сплавов. Вариант с медной жилой считают самым надежным и стойким к повреждениям. Учитывают также ее толщину, этот показатель колеблется в диапазоне 0,3-1 мм.

Производитель

Рынок электротехнических аксессуаров предлагает покупателям большой ассортимент антенных проводов для телевизора. Это затрагивает производителей и технические особенности продукции. Специалисты советуют приобретать продукцию известных брендов, которая отмечена массой достоинств.

Эксперты предлагают акцентировать внимание на предложения от таких компаний:

Mediaflex;
Cavel;
Commscope;
Belden.

Производитель не считается основным фактором при покупке. Вначале определяются с техническими критериями телевизионного кабеля.

Диэлектрический слой

Прослойка служит для фиксирования проводника и изоляции. Для этих целей используется пенистый поливинилхлорид. Существуют еще полиэтиленовые, фторопластовые варианты из полиэтилена или воздушная оболочка.

Топ-5 лучших коаксиальных ТВ-кабелей

5. SAT-50

Кабель с сечением медного проводника 1 кв. мм оснащён отражающей двойной прокладкой из фольги и проволоки. Изделие итальянских производителей способно переносить сигнал с коэффициентом 60 дБ. Используется для спутникового и цифрового телевидения. Внешний изолятор выполнен из инновационных материалов, показывает высокую стойкость к солнечному излучению и влаге.

Плюсы:

стабильные показатели по всей длине;
стойкость к неблагоприятным внешним воздействиям;
долговечность;
относительно невысокая цена.

Минусы:

тонковатый наружный изолятор

4. RG-6U

Сердцевина кабеля выполнена из стали и покрыта медью. Внутренний изолятор сделан из полиуретана, наружный из поливинилхлорида. Особенностью изделия является его повышенная эластичность, которая позволяет без проблем прокладывать магистраль с угловыми поворотами. Для бюджетной цены изделие характеризуется относительно низкой степенью затухания волны. Коэффициент усиления сигнала до 90 дБ минимизирует искажение импульса.

Плюсы:

широкий диапазон действия до 3 ГГц;
минимум провисаний на больших дистанциях;
не ломается на изгибах;
доступная цена.

Минусы:

неустойчивость к УФ-лучам;
диаметр сердцевины имеет колебания по длине.

3. SAT-703

Характеристики кабеля допускают монтаж на дистанции от 50-ти метров. Благодаря медной сердцевине с увеличенным сечением 1,13 кв. мм потери радиочастотного сигнала почти не ощутимы. Отражающий слой изготовлен из медной оплётки и двойного слоя алюминиевой фольги. Коэффициент усиления сигнала 80 дБ поддерживает отличное изображение и звук на длинных трассах. Изделие целесообразно приобретать для сложных монтажных работ снаружи здания.

Плюсы:

надёжность в условиях сложной эксплуатации;
минимальное сопротивление на длинных участках;
качественный вспененный диэлектрик;
долгий срок службы.

Минусы:

на рынке много подделок;
увеличенная масса фидера требует дополнительных крепежей.

2. РК 75

Изделие от российского производителя с сопротивлением 75 Ом предлагается с сечением центрального проводника 0,75 — 1,63 кв. мм. Оплётка выполнена из качественной медной проволоки, внешний диэлектрик — из поливинилхлорида. Хорошо противостоит солнечным лучам и влаге. Выдерживает температурную нагрузку -85℃… +60℃. Изделие можно применять для наружной прокладки трасс. Величина изгибов от 30 мм оптимальна для монтажа в большинстве углов.

Плюсы:

богатый выбор вариантов сечения;
устойчивость к большим ударным нагрузкам;
выполнен в соответствии с ГОСТ;
имеет увеличенный эксплуатационный ресурс.

Минусы:

сложный монтаж из-за большой толщины;
не используется для спутникового оборудования.

1. DG 113

Кабель с сечением медной жилы 1,13 кв. мм проводит импульс с минимальными помехами. Отличается максимальным коэффициентом усиления 90 дБ. Производитель позаботился об усиленном отражающем слое из двойной фольги и оплётки.

Свойства вспененного изолятора усилены углеводородным слоем. Внешняя изоляция не боится ультрафиолета. Изделие рекомендовано для работ снаружи здания. Потери качества сигнала минимальны даже при дистанциях 50-100 м.

Плюсы:

рекордный показатель экранирования;
устраняет помехи радиосигнала;
упрощённый монтаж;
срок эксплуатации более десяти лет.

Минусы:

высокая стоимость.

Рейтинг комнатных антенн с усилителем для телевизора на 2021 год

5. Locus L 942.10 КАЙМАН

Стальная ТВ-антенна со встроенным усилителем допускает возможность подачи электропитания от антенного входа и посредством USB-соединения. Изготовлена из стали. Настроена на приём цифрового телевещания в формате DVB-T/T2 при удалении от телецентра до 25 км. Комплектуется двухметровым кабелем, телевизионным штекером, инжектором питания 5В. Выручит владельцев телевизоров и ресиверов DVB-T2, в которых не предусмотрена подача питания на внешнюю антенну.

Плюсы:

компактность;
удобные настройки;
работа с питанием и без него;
хороший приём каналов;
невысокая стоимость.

Минусы:

короткий провод;
металл плохой обработки.

4. HARPER ADVB-2128

Антенна принимает все типы сигналов (VHF и UHF) и обеспечивает комфортный просмотр цифровых телеканалов формата. Предназначена для внешней установки. Имеет закрытый корпус необычной формы. Внутренние элементы надёжно закрыты от влаги и атмосферного воздействия.

Бесперебойную работу антенны обеспечивает сетевой адаптер с длинным проводом. В комплекте к изделию прилагается специальный усилитель, благодаря которому изображение останется стабильным даже в условиях слабых волн.

Плюсы:

стильный дизайн;
удобство монтажа;
надёжность конструкции;
уверенный сигнал;
высокое качество материалов изготовления.

Минусы:

нет переходника для антенного разъёма;
короткий кабель до модуля усиления.

3. Дельта DIGITAL 5B

Комнатная ТВ-антенна подключается к приставке DVB-T/ DVB-T2 или к телевизору. Комплектуется длинным 3-метровым кабелем, который значительно облегчает монтаж.

Встроенный усилитель существенно улучшает качество изображения. Есть возможность регулировки угла расположения антенны в пределах 25º. С такой антенной можно без проблем наслаждаться любимыми фильмами даже в местах, где приём сигнала обычно затруднён.

Плюсы:

длинный кабель;
не требуется блок питания;
возможность регулировки усиления;
приятная цена.

Минусы:

не все телевизоры поддерживают функцию питания антенны;
не информативная инструкция.

2. РЭМО BAS-5133-5V Меркурий 3.0

Активная телеантенна обеспечит качественным аналоговым и цифровым телевещанием в зоне уверенного приёма. Модель относится к комнатным по типу размещения, поэтому не требует сложного монтажа. Изделие готово к работе сразу после стыковки с телевизором или ресивером.

Питание осуществляется через соответствующий разъём головного устройства, поэтому подключения к электрической розетке не потребуется. Антенна небольшая по размерам и оснащена двухметровым кабелем.

Плюсы:

наличие встроенного усилителя;
компактные габариты;
легкость в установке;
не требуется розетка.

Минусы:

сильная зависимость от рельефа местности;
устаревший дизайн.

1. Selenga 118F

Пассивная ТВ-антенна от российского производителя концентрирует сигнал с коэффициентом усиления 12 Дб. Предназначена для просмотра телепрограмм в цифровом стандарте наземного эфирного вещания в сложных условиях. Не имеет внешнего питания и устанавливается с наружной стороны дома. В комплекте есть всё необходимое для монтажа. Благодаря лёгкому весу алюминиевое изделие не требует усиленных крепежей.

Плюсы:

быстрая настройка;
выдаёт картинку идеальной четкости;
стабильно работает без усилителя;
лёгкий вес.

Минусы

слабое крепления антенны к штанге;
нет ответного кабельного разъёма.

Общая информация о телевизионном кабеле

Что учитывается:

Формат принимаемого телевизионного сигнала (цифровой или аналоговый).
Количество присоединяемых TV-приемников.
Схема прокладки кабеля – длина трассы, количество поворотов, наличие участков, расположенных вне строения, тип проводки (скрытая или закрытая) и ряд других нюансов применительно к своему дому (квартире).

Конструктивные особенности коаксиальных кабелей

Для всех типов продукции структурный состав идентичен: внешняя оболочка – экран (чаще два) – внутреннее заполнение (диэлектрик) – центральная жила.

Вот теперь, определившись со всеми особенностями монтажа и приема сигнала, можно делать покупку вполне осознанно.

Как выбрать кабель

В первую очередь следует оценить срез кабеля. При отсутствии фольги либо лавсана от покупки стоит воздержаться. Такая особенность является явным признаком низкокачественной продукции. Если фольга присутствует, но имеет склонность к отслаиванию, то это также признак товара низкого сорта.
Стоящий кабель имеет максимально качественную изоляцию. При ее отсутствии внутрь могут попадать грязевые частицы, влага, что впоследствии может разрушить соединяющие элементы.
Рекомендуется смотреть в сторону производителей, успевших зарекомендовать собственный бренд. К таковым относятся: Belden, Commscope, Cavel и ряд других.
Диаметр кабеля должен быть 0,7 см и выше.
Качественный шнур должен отличаться хорошей гибкостью, что упрощает монтаж, позволяет не перегибать провод.

Как подключить несколько телевизоров к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Какой кабель лучше выбрать

Подобный вопрос зачастую задают покупатели, которые желают самостоятельно подключить телевизионное оборудование.

Огромный ассортимент кабельной продукции, который на сегодняшний день представлен на рынке, нередко бывает «разбавлен» изделиями низкого качества, изготовленными из плохого сырья. Это и становится причиной возникновения различных проблем, связанных с пропуском сигнала.

При покупке важно учитывать, как характеристику и вид кабеля, так и тип подключаемого телевизионного оборудования. Так, специалисты рекомендуют:

использовать в квартирах кабели для цифрового телевидения, так как их пропускная способность в разы больше (на любых диапазонах);
приобретать шнуры со специальной пропиткой для дальнейшей их эксплуатации в неблагоприятных погодных условиях;
делать минимальное количество соединений и спаек и стараться протягивать цельный провод;
не прокладывать коаксиальный кабель вблизи электрических проводов (возможны помехи в вещании).

Если речь идет о конкретной компании, то внимания заслуживает Cavel. Антенные кабели ее производства уже давно зарекомендовали себя как изделия высокого качества и долгого срока службы. Подобные изделия толще, крепче аналогов, устойчивы к механической нагрузке и легко поддаются монтажу. Все соединения с розетками, штекерами и др. дают отличный контакт. Гарантом долгой эксплуатации выступают высококачественные материалы, используемые при изготовлении.

Как классифицируется коаксиальный кабель

Применяется несколько подходов к классификации коаксиального кабеля. Основные перечислены ниже.

По типу

Выделяют три типа кабеля:

РК – радиочастотные
РД – радиочастотные двухжильные
РС – радиочастотные со спиральными проводниками

По волновому сопротивлению

Чаще всего используются кабели с волновым сопротивлением 50 и 75 Ом. В специальной и военной технике применяются коаксиальные кабели с сопротивлением 100, 150, 200 Ом и выше.

По термоустойчивости

Термоустойчивые коаксиальные кабели выдерживают температуру выше 125°C. Стандартные кабели можно использовать при температуре до 125°C.

По типу внутренней изоляции

Встречаются коаксиальные кабели со сплошной, воздушной и полувоздушной изоляцией:

Сплошная внутренняя изоляция полностью покрывает внутренний проводник.
Воздушная изоляция представляет собой каркас, который обеспечивает свободное пространство между внутренним и внешним проводниками.
Полувоздушная изоляция представляет собой сплошной слой из пористого полимера.

Емкость кабеля

Емкостью проводника называется его способность накапливать в себе электрический ток и передавать его окружающим предметам по электромагнитным волнам. Зачем нужно знать емкость погонного метра коаксиального кабеля? Для того чтобы правильно рассчитать сопротивление проводника на предполагаемое расстояние всей линии. Исходя из длины использованной магистрали, нужен расчет сечения проводника, чтобы сигнал «не потерялся» по пути к принимающему устройству. Существует своя формула для вычисления емкости коаксиального кабеля, но чаще всего монтажники пользуются специальной таблицей, в которой указаны параметры проводов всех производителей. В такой памятке имеется информация об уровне сопротивления того или иного коаксиального кабеля, сечении, соответствии калибру, его емкости и площади в квадратных миллиметрах.

Где купить телевизионный кабель в Москве оптом

Компания AVS Electronics сама является производителем коаксиального телевизионного кабеля, одновременно, партнером и официальным дистрибьютером известных торговых марок данной номенклатуры кабельных изделий. Например у нас всегда можно заказать оптом и купить телевизионный кабель SAT 703. Постоянно имеется большой ассортимент кабеля телевизионного RG 6 купить который оптом можно по выгодным и дешевым ценам.

Более подробную информацию о технических характеристиках телевизионного кабеля, его аналогах и наличии можно получить у специалистов компании AVS Electronics.

Приглашаем к сотрудничеству дилеров!
