Антенный разветвитель

Усиление сигнала

Если поиск точки уверенного приёма не дал результата, значит, нужно подумать об усилении ТВ волн. Для этого используют усилители, которые бывают внутренними и внешними. И те, и другие требуют подачи на свою схему питающего напряжения.

Антенна с усилителем

Наличие блока усиления, установленного прямо возле самой антенны, – идеальный вариант его расположения. Потому что усилитель, расположенный возле телевизора, будет усиливать не только ТВ сигнал, но и все помехи, возникающие в кабеле. Если антенна активная, то вопрос «Можно ли к активной антенне подключить усилитель» не имеет смысла. Это устройство уже там есть. Нужно правильно подобрать коэффициент усиления. Он должен быть достаточным, но не слишком высоким. Чрезмерное усиление сигнала также искажает картинку – идут светлые и тёмные полосы по горизонтали.


Антенна с встроенным усилителем и вариант добавления усилителя

Сплиттер с усилителем

Для того чтобы делитель не снижал сигнал при присоединении к кабелю, а усиливал, он должен быть активного типа. Для «деления на два» подойдут такие модели: DM 02 B WISI, ТВ Rexant и другие.

Особенности подключения к спутниковой антенне

Два телевизора нельзя подключить к спутниковой тарелке, применяя делитель или ответвитель напрямую. Выполнить подключение можно двумя способами:

  • с помощью ВЧ-модулятора;
  • включением дополнительных ресиверов.

У обоих вариантов есть свои плюсы и минусы.

Использование ВЧ-модулятора

ВЧ(RF) модулятор преобразовывает аудио,- и видеочастоты в дециметровый диапазон и позволяет подключить более одного приёмника. С ресивера через такой модулятор картинка раздаётся сразу на несколько телевизоров. Сигнал воспроизводится как канал, и все телеприёмники будут показывать одну и ту же картинку.

К сведению. Телевизор должен иметь демодулятор, который выполнит преобразование ВЧ-сигнала в аналоговый. В старых ВЧ-модуляторах имелся ВЧ выход для подключения к ТВ, новые модели можно подключить разъёмами типа «тюльпан».

Посредством дополнительных ресиверов

Подключаться, используя ресиверы, можно по трём схемам, каждая из которых будет работать стабильно

Важно соблюдать принцип: один телевизор – один ресивер. При этом используются подключения:

  • через выход LNB OUT первого в цепочке устройства;
  • применив делитель для цифрового ТВ;
  • прямо с конвертера тарелки.

Когда первый телевизор подключен через ресивер к спутниковой антенне, то вторую приставку можно включить в его канал LNB OUT.


Подключение второй приставки через выход LNB OUT

Применение делителя для цифрового ТВ подразумевает его установку между тарелкой и ресиверами. При этом разветвитель должен стоять внутри помещения.


Установка разветвителя на два ресивера

При третьем варианте нужно менять конвертер на устройство с двумя выходами, а это затраты. Второе неудобство подключения прямо с головки тарелки в том, что от неё нужно тянуть два кабеля до ресиверов. Но оно с лихвой окупается устойчивой работой и высоким качеством сигнала.


Подключение двух ресиверов к конвертеру с двумя выходами

Как подключить второй телевизор к одному кабелю

Юрий Макаров, личный архив

Сейчас уже никого не удивишь вторым, третьим, а то и четвертым телевизором в доме. Бывает, что на смену старому покупают новый телевизор, жидкокристаллический или плазменный, а старый ставят в спальню. Многие предпочитают, чтобы небольшой телевизор был на кухне. Встроенный влагозащищенный телевизор может быть даже в ванне. Во всех этих случаях возникает проблема разветвления телевизионного сигнала – ведь входящий в квартиру кабель, будь он от сети кабельного телевидения или от коллективной антенны, всего один. Да и в собственном доме ставить на крыше отдельные антенны для каждого телевизора явно неразумно.

Одним из выходов может быть использование комнатных антенн. При этом каждая антенна обслуживает свой телевизор. К сожалению, при этом в большинстве случаев не удастся добиться качественного изображения, особенно при слабом уровне телевизионного сигнала. Не говоря уже о том, что довольно габаритная конструкция явно не улучшит интерьер комнаты, да и подборка эфирных каналов явно уступает кабельному телевидению.

Остается только пригласить мастера и поручить ему проложить кабель и подключить второй телевизор? Стоп, эта работа не так уж и сложна! Давайте попробуем сделать это самостоятельно. Но для начала загляните в договор с телевизионным провайдером – вполне возможно, что за второй телевизор нужно платить отдельную плату. Если все в порядке, то приступаем к работе.

Для начала следует определиться с местом установки второго телевизора. Теперь прикиньте, как можно подвести к нему кабель от первого телевизора. Кабель обычно прокладывают поверх деревянного или внутри пластикового плинтуса. Подумайте, может быть имеет смысл разорвать где-нибудь основной кабель и подключиться в разрыв? Выбрав оптимальный вариант, замерьте требуемую длину нового кабеля и отправляйтесь в магазин.

Для подключения телевизионных приемников используется коаксиальный кабель с волновым сопротивлением 75 Ом. Если именно так сказать в магазине, то вас поймут и дадут то, что нужно. Но все же стоит проверить, не перепутал ли продавец и не выдал ли вам кабель с сопротивлением 50 Ом? В свое время такие кабели были весьма распространены и использовались для прокладки локальных компьютерных сетей. Сейчас они встречаются гораздо реже, но проверить не помешает. Использовать кабель с неподходящим волновым сопротивлением недопустимо, изображение будет сильно искажено. Волновое сопротивление вместе с маркой кабеля и другой информацией наносится прямо на оболочку кабеля через каждые 30 – 50 сантиметров. Стоимость кабеля может быть от 5 до 50 рублей за метр. Чем дороже кабель (если речь, конечно, не идет просто о жадности продавца), тем меньше затухание сигнала. Но на дальностях квартиры вполне достаточно и дешевого кабеля.

Для подключения кабеля используются коаксиальные разъемы. Мы будем использовать современные накручивающиеся разъемы, именно это делает монтаж вполне доступным даже неспециалисту. Обжимные разъемы, а также разъемы, крепящиеся к кабелю с помощью пайки более надежны, но для их монтажа потребуется специфический инструмент и достаточный опыт. Не беспокойтесь, накручивающийся разъем в условиях помещения может вполне нормально работать десятилетиями. Для подключения второго телевизора понадобится пять разъемов. Если на конце подводящего кабеля используется современный накручивающийся разъем, то его можно использовать повторно и ограничиться покупкой четырех. Обязательно уточните в магазине, подойдут ли приобретаемые разъемы к вашему кабелю.

Как сделать телевизионный разветвитель из трех резисторов

Для случая, когда под рукой нет никаких материалов, а из инструмента только ножик, представляю самый простой вариант разветвителя телевизионного сигнала, только из трех резисторов. К Вашему удивлению, по техническим характеристикам при аккуратном исполнении, не смотря на простоту, самодельный разветвитель телевизионного сигнала такой конструкции не уступит фирменным образцам.

По технологии ранее описанной, снимается изоляция с концов каждого телевизионного кабеля, который будет участвовать в изготовлении разветвителя. Кабель необходимо разделать как на фотографии. Мне пришлось срезать внешнюю изоляцию полностью, так как попался советский кабель РК-75 с очень жесткой изоляцией. Если изоляция эластичная, то лучше ее разрезать вдоль и отогнуть, для того, чтобы после пайки резисторов вернуть на место, как в примерах разделки при наращивании телевизионного кабеля. Центральная жила каждого кабеля залуживается припоем и на нее надевается вывод резистора, согнутый в петельку.

Теперь достаточно капли припоя с паяльника и получается надежный контакт и прочное соединение. Для удобства работы, кабели, которые пойдут на телевизоры, параллельно прикладываются друг к другу и обвиваются несколькими витками изоляционной ленты.

Затем спаиваются экранирующие обмотки всех кабелей вместе. После этого вывод одного из резисторов формируется в петельку, выводы двух других продеваются в нее и каплей припоя паяльником спаиваются между собой.

Если внешняя оболочка кабеля была отогнута, то ее возвращают на место, таким образом, изолирую резисторы. В моем случае пришлось взять отрезок изоляционной трубки, разрезать ее вдоль и закрыть место соединения резисторов. Толстая изоляция в данном случае нужна для того, чтобы обеспечить минимально допустимое расстояние между центральной жилой кабеля, резисторов и экраном. Кембрик фиксируется витком изоленты таким образом, чтобы с двух его сторон оставалась открытая оплетка кабеля.

Далее место установки резисторов телевизионного разветвителя экранируется. Для этого нужно его обвить многожильным медным проводов витком к витку. Можно просто обернуть алюминиевой фольгой, а затем обвить несколькими витками провода, как на фотографии. Тут главное, чтобы экран имел электрический контакт с экранирующей оплеткой телевизионного кабеля.

В заключение разветвитель для придания эстетического вида покрывается несколькими слоями изоленты. Для придания жесткости и прочности желательно перед изоляцией подложить вдоль телевизионного кабеля металлическую полоску, но можно и из любого материала.

В конечном результате получился разветвитель, не хуже любого краба. Недостатком такой конструкции является отсутствие возможности оперативного переключения антенного кабеля.

Номиналы резисторов в зависимости от количества подключаемых телевизоров, рассчитываются по формуле, приведенной на странице выше. Вместо резисторов лучше использовать трансформатор, тогда будут меньше потери телевизионного сигнала.

Это неправильно, но в безвыходной ситуации допустимо центральную жилу антенного кабеля соединять с кабелями, идущими на телевизоры непосредственно друг с другом, без резисторов или трансформатора. Так как кабели не будут согласованы по волновому сопротивлению, то за такой разветвитель придется расплачиваться потерей качества просмотра телепередач. Возможны наводки от гетеродина подключенного параллельно телевизора (только когда оба телевизора работают одновременно) и небольшая окантовка на изображении. Такое подключение безопасно как для телевизоров, так и для кабельного оборудования или телевизионной антенны.

Важность усилителя в цепочке

Разделить сигнал от антенны на два ТВ легко с помощью делителя. Но он сразу снизит мощность сигнала в 2 раза. Для трех телевизоров в три раза. Поэтому обязательно приобретается усилитель. Исключение – нужно сделать разветвление от очень сильного источника всего на два прибора.

В каких случаях обязателен усилитель:

  • Сигнал обладает хорошим качеством изображения, но малой мощностью.
  • Более двух сплиттеров (разделителей) стоит на одной антенне.
  • Длина кабелей, которые идут по дому или квартиры, обладают большой длиной.

Но не стоит ставить усилитель, если сигнал и так мощный, а телевизоры расположены близко к антенному входу. Исключение – есть современные усилители с регулировкой мощности. Они пригодятся в любом варианте соединений.

Если сигнал совсем слабый, то ни один усилитель не поможет. Такое бывает в отдаленных деревнях, которые расположены далеко от вышки, служащей источником трансляции. В этой ситуации придется покупать очень мощную антенну или подключаться к спутнику.

Способы усиления сигнала

У многих владельцев телевизоров после подключения нескольких телевизоров к одной антенне качество отображаемой картинки сильно ухудшается. Это объясняется принципом работы разветвителя, который лишь разделяет сигнал на несколько потоков. Для устранения негативного явления необходимо приобрести специальный усилитель, который работает по принципу краба, но имеет несколько резисторов и усилительную микросхему.

Для такого прибора необходимо обустраивать отдельное питание, поэтому при выполнении монтажных работ нужно продумать расположение розетки или удлинителя. Рекомендуется устанавливать усилитель на небольшом расстоянии от антенны, а от него делать ответвления в нужную часть помещения. Эксперты утверждают, что намного разумнее отказаться от разветвителя и отдать предпочтение усилителям. Такая покупка будет более затратной, но она оправдается высоким качеством передаваемого сигнала.

Для предотвращения всевозможных помех на экране и улучшения сигнала на телевизионный кабель можно поместить специальные ферритовые кольца. Размещают их у самого конца кабеля возле антенного входа. Подобные отсекатели помех присутствуют на шнурах блоков питания ноутбуков и предназначаются для борьбы с низким качеством передачи сигнала.

Существуют и другие не менее эффективные способы усиления телевизионного сигнала, но многое зависит от самой антенны. Чтобы не думать, как избавиться от проблемы низкого качества картинки при подключении нескольких телевизоров к одной антенне, лучше заранее купить хорошее устройство и предотвратить такие неприятности.

Антенна с усилителем

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно. Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема

Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

Выбор, монтаж и настройка оборудования

Антенна. В России переход на цифровое телевидение завершился 14 октября 2019 года. Основные его преимущества это качество и стабильность сигнала. В каждом регионе теперь в цифровом формате, можно принимать 20 общероссийских каналов телевидения и три радио.

Для приёма сигнала телевидения применим антенну промышленного производства «SELENGA 118F DVB-T2».

Цифровая  уличная антенна

Кабели. Для проведения работ по подключению трёх телевизоров потребуется четыре кабеля соответствующей длины. Три кабеля необходимы для прокладки от блока разветвителя к каждому из телевизионных приёмников и один кабель к антенне.

Следует обратить внимание на то, что телевизионный кабель должен иметь минимальное затухание сигнала, марки РК-75 или подобный. Волновое сопротивление его — 75 Ом

Частотный диапазон — до 1000 мГц.

Необходимость усилителя

Для того, чтобы однозначно сказать нужен усилитель или нет, необходимо произвести измерение силы сигнала, приходящего от антенны к телевизору. При плохом сигнале придется использовать антенный усилитель.

Подключаем к антенне один из приёмников и входим через меню пульта управления в режим «Ручная настройка». Переключаемся на канал, который хорошо принимается и на экране увидим уровень сигнала. Точкой уровня сигнала, ниже которой необходимо применять усилитель является 70%.

Измерение уровня телевизионного сигнала

Показания в моём случае для одного мультиплекса 55%, для другого 51%. Что такое мультиплекс? Это пакет в котором собрано несколько каналов телевидения или радио. В первом мультиплексе передаётся 10 телеканалов и 3 радио, во втором — еще 10 телеканалов.

Уровень сигнала явно недостаточный. Необходимо усилить сигнал, принимаемый антенной. Мы применим устройство, которое совмещает два в одном:  усилитель и разветвитель в одном устройстве.

Подключение двух телевизоров к одной антенне

На рисунке показана схема подключения двух телевизоров с помощью усилителя-делителя. Для третьего телеприёмника схема выглядит аналогично, только устройство для этого применяется с тремя выходами.

С подходящими параметрами усилитель нашёлся на Алиэкспресс. С этой торговой площадки я заказываю товары около десяти лет. В основном опыт положительный. Но однажды вместо какой то копеечной электроники прислали “лизун” для чистки клавиатуры.

Чему я был очень удивлён. Долго переписывался с продавцом, который прикинулся, что ничего не понимает и товар отправил. Я предъявил ему претензию на один рубль и на этом прекратил спор.

Заказал на Алиэкспресс необходимый усилитель-сплиттер. Через какое то время он благополучно прибыл.

Делитель телевизионного сигнала совмещённый с усилителем

Данное устройство представляет собой небольшую коробочку из металла, где по бокам расположены четыре разъёма: один “IN” — для подключения к антенне и три “OUT” — для подключения к телевизорам. Имеется провод питания с вилкой для подключения к сети 220 вольт, и в комплекте 4 F-разъёма, которые монтируются на концы кабелей.

На всех выходах сплиттера-усилителя сигнал по уровню составляет 1,1-1,3 от его уровня на входе устройства.

Если в кабельных сетях передаётся сигнал интернета, первым надо поставить простой разветвитель (желательно хорошего качества) и один из его выходов пустить к модему для интернета, а другой через сплиттер-усилитель к телевизионному приёмнику.

Подключение и монтаж

Поставил антенну под крышу на чердак, направил в сторону передатчика. Под крышей её не видно и внешний вид дома не портит. Смонтировал усилитель-разветвитель.

Протянул кабель, подключил вход усилителя “IN” к антенне, а выход “OUT 1” к телевизору. Надо учесть, что усилитель должен располагаться как можно ближе к антенне, так на устройство попадёт меньше помех и шумов.

 Смонтировал недалеко от усилителя розетку с напряжением 220 вольт и подключил питание устройства.

Проверим качество приёма. После включения и настройки телеприёмника картина по уровню сигнала значительно улучшилась.

Из фото видно уровень стал 90% и 92% соответственно. Захотелось подключить второй телевизор. Протянул от усилителя к нему кабель. Подключил, настроил каналы, и всё показывает. Проверяем уровень и качество сигнала.

Как видно из фото у обоих мультиплексах качество сигнала 100%, а уровень 96%. Теперь стоит задача подключить третий телевизор. Но это дело будущего, к нему нужна цифровая приставка, да и смотрим мы его редко.

Способы усиления сигнала

Плохое качество сигнала – не приговор для пользователей цифровым ТВ. Усилить его можно несколькими способами:

  • установить антенну как можно выше, точно направить на станцию вещания;
  • при отсутствии результата вращать антенну, менять место расположения для приёма отражённого сигнала, который может быть сильнее;
  • заменить модель широкополосного приёма на узконаправленную модель дециметрового диапазона;
  • установить усилитель сигнала в случае пассивной конструкции.

Когда усилитель размещается в комнате, на самой антенне устанавливается нулевой согласователь. Это плата для соединения кабеля с конструкцией.

Оптимальный вариант подключения спутниковой антенны к нескольким телевизорам

Чтобы смотреть разные каналы ТВ на 2 (3, 4 и т.д.) телевизорах, к каждому из них надо подключить отдельный тюнер. Но такое элегантное кабельное решение очень дорого по деньгам.

Понадобится 3 отдельных кабеля, от конвертера («головки» антенны) к каждому ресиверу — отдельный кабель. Для этого есть специальные конвертеры с разным количеством выходов – 2, 4, 6, 8. Соответственно, если хотите подключить спутниковое ТВ на 3 телевизора, то понадобится конвертер с 4 выходами.

Сплиттер

Считается самым выгодным в плане финансов способом подключения. Сигнал можно принимать от любого спутника, но не всегда такая система будет работать приемлемо.

Конвертор с несколькими выходами (LNB)

Есть несколько модификаций этого элемента, в каждом разное количество выходов – 2, 4, 8, 16. Для каждого телевизора нужен приемник, либо телевизор должен иметь встроенный тюнер DVB-S2 и слотом CI+ под САМ-модуль. От конвертора к каждому телевизору протягивается отдельный кабель.

Существуют конвекторы диапазона С и Ku. Все платные операторы спутникового телевидения работают в Ku-диапазоне. Спутниковый конвертер (LNB) Ku-диапазона делится на:

  • круговую («Триколор-TB — Сибирь», «HTB-Плюс-Восток») поляризацию;
  • линейную («Континент-ТВ», «Восточный Экспресс») поляризацию.

Этот тип конвектора считается самым надежным вариантом подключения с минимальным количеством соединений.

СТ на несколько телевизоров

Есть еще один вариант подключения нескольких телевизоров к нескольким спутникам. Если необходимо подключить к одной антенне большое количество абонентов, то для этого используется специальное устройство — мультисвитч, которое разделяет сигнал на несколько конвекторов. Чаще всего этого элемент используется для создания сети с большим количеством пользователей (например, в городских многоквартирных домах). Если требуется подключение CT на несколько телевизоров в частном коттедже, то удобнее применять конвекторы с независимыми выходами.

СТ с нескольких спутников на несколько телевизоров

Для этого варианта подключения кроме конвекторов с независимыми выходами требуются еще такие устройства, как «дисеки» («дайсеки»). Они предназначены для приема сигнала с разных спутников по одному кабелю. Дисеки адаптированы для разных протоколов. Стандарт протокола, для которого предназначен конкретный дисек, указывается на упаковке или на самом устройстве. Например, «DiSEqC 1.0 – до 4 конвекторов». Чтобы вся система работала, ресивер тоже должен поддерживать стандарт, для которого выбран дисек.

Необходимое оборудование и кабель

На техническом уровне любая приставка цифрового TV может посылать сигнал на несколько телевизоров. У нее есть набор портов, к каждому из которых можно подключить одно устройство. Для проведения работ по коммутации пригодится кабель, соответственный интерфейсу передачи данных. При всем этом будет нужно соблюдать ограничения по протяженности полосы. А именно:

  • Кабель VGA не может быть длиннее 10 метров;
  • Предельная протяженность полосы HDMI первой версии составляет 15 метров, 2-ая версия протокола позволяет работать с проводами до 35 метров длиной;
  • Стандартный коаксиальный кабель, при правильном выборе марки, может обеспечить дальность передачи до 500 метров.

О последнем случае стоит побеседовать раздельно. TV приставка на 2 TV (либо большее количество устройств) может выступать единой точкой трансляции сигнала для масштабной сети. В ней употребляется коаксиальный кабель и делители. Для коммутации цепи пригодится:

  • Инструмент для разделки провода, ножик либо особые приспособления;
  • F-коннекторы;
  • Кабель нужной длины для прокладки сети передачи сигнала на несколько телевизоров;
  • Делители соответственного разработанной структуре ветвления типа.

Стоит осознавать, что каждый делитель очень понижает уровень сигнала на выходных портах. И достигнуть безупречной рисунки на телеках в последней точке сети будет трудно.

Коаксиальный кабель

Сеть из коаксиального кабеля, делителей, усилителей — достаточно обычная. 1-ая линия подключается к высокочастотному радиоканальному выходу приставки. Ее конец коммутируется на вход первого делителя. С его выходов (их может быть до 16 штук в дорогих моделях) можно сходу подавать сигналы на телеки.

Если охото использовать дешевые делители, либо схема подключения TV смотрится как единая протяженная структура с ответвлениями на устройства, выходы сплиттеров первого уровня (наиблежайшие к приставке) подаются на вход оборудования 2-ой полосы ветвления.

Как к одной антенне подключить 2 телевизора

То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:

Самый простой вариант когда применяется  антенна без усилителя

В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.

Тройник который поможет разделить сигнал выглядит так.

Тройник

При этом не важно в какой из выводов вы подключите антенну, а в какие  телевизоры. В нём, всё напрямую!

Делители телевизионного сигнала с согласованием

Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания  5 – 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 – 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.

Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем – не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

При использовании антенного усилителя,  важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт

Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.

Но есть несколько вариантов.  Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

В этой схеме применён делитель с проходом по питанию – Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания.  Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.

На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.

Таким образом  антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.

Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.

Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.

В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.

На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!

С использованием второй приставки

Самый простой и самый официальный способ – это просто купить вторую приставку и пересмотреть свои денежные отношения с Ростелеком. Даже на стадии формирования заявки на сайте, можно выбрать две приставки сразу. Так Ростелеком сам все настроит, подключение будет стабильным. А главное – каждый из телевизоров сможет по отдельности транслировать разные передачи. То есть, если ваш ребенок захочет мультики, а вы сериал, вам не придется спорить. Практически все подключения через одну приставку не дают такой функции – только второй приемник.

Преимущества: официально, быстро, без проблем, можно смотреть разные передачи на разных ТВ, не требует дополнительных настроек.

Недостатки: расходы – на дополнительную приставку и на пакет услуг.

Однако, поскольку все менее официальные и более сложные методы зачастую все равно требуют затрат (подчас даже больших, чем приобретение второго приемника!), то в итоге это является самым выгодным вариантом. При этом вы сможете использовать все функции Ростелеком на двух телевизорах, и просмотр будет максимально комфортным.

ВНИМАНИЕ!

Во многих семьях сейчас два или даже больше телевизоров, и на каждом из них хочется иметь широкий выбор каналов. Конечно, можно подключить каждый телевизор к своей антенне, но есть и более дешевые методы.

Подключить несколько телевизоров к одной антенне можно разными способами, и в этой статье мы подробно расскажем о каждом из них:

  1. с помощью установки кабельного разветвителя (делителя)
  2. используя конвертер с двумя выходами
  3. через мультисвитч

Вышеперечисленные способы подключения предполагают наличие отдельного спутникового ресивера для каждого телевизора. В конце статьи вы также найдете информацию, как подключить несколько телевизоров к одной ТВ-приставке, если есть такая необходимость.

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

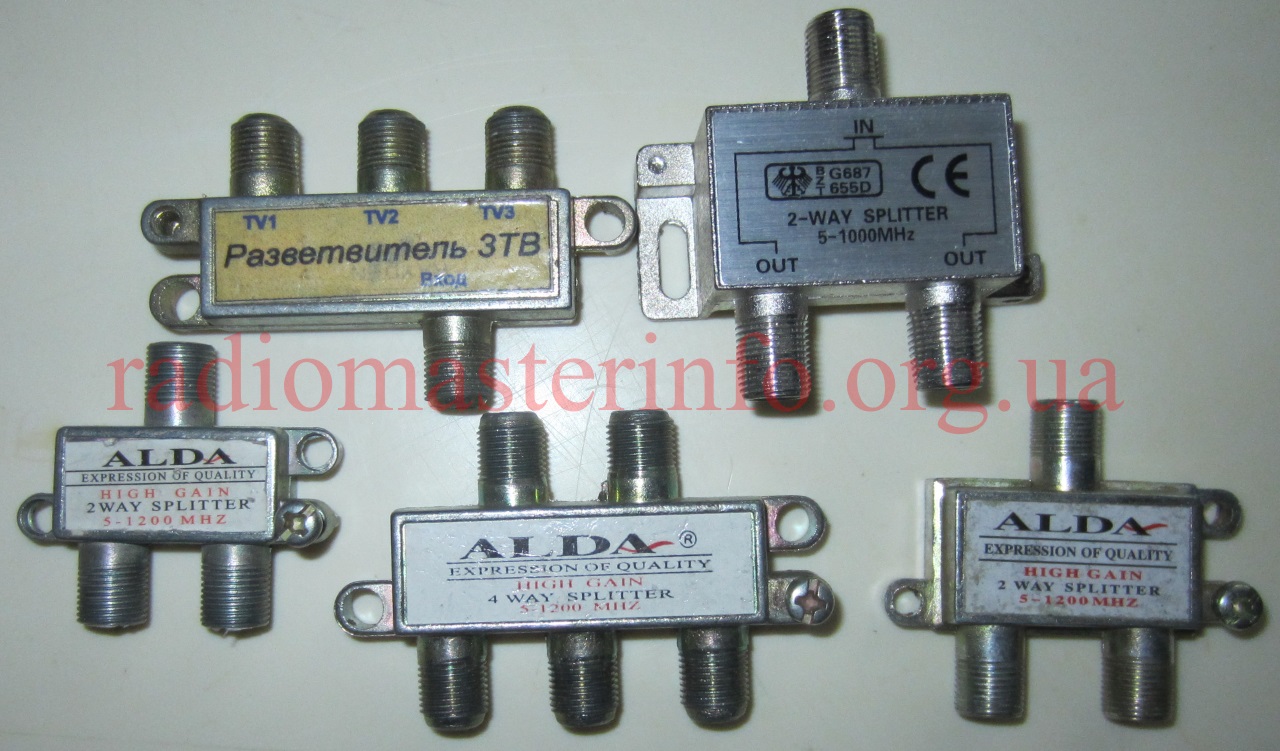

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

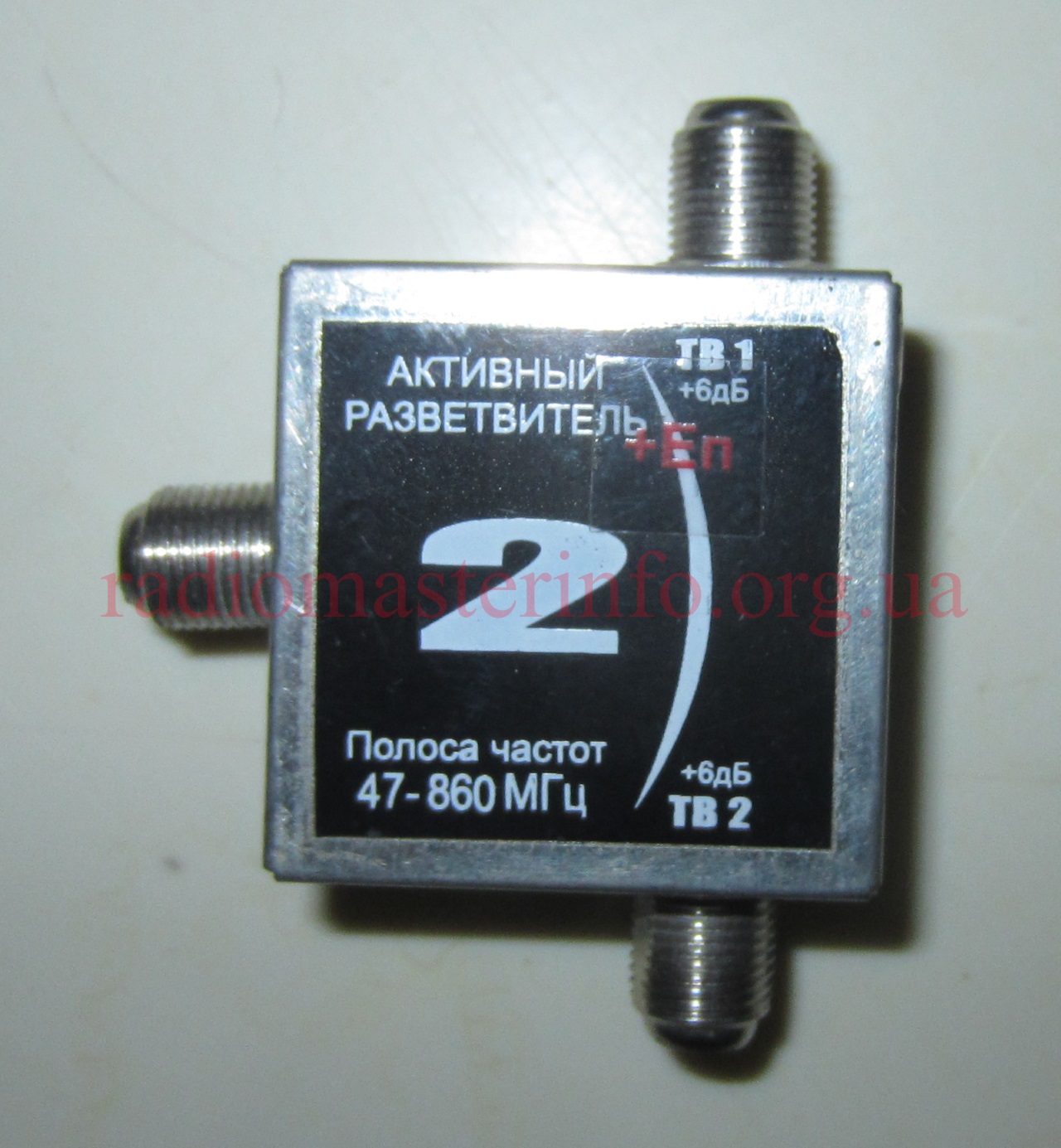

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

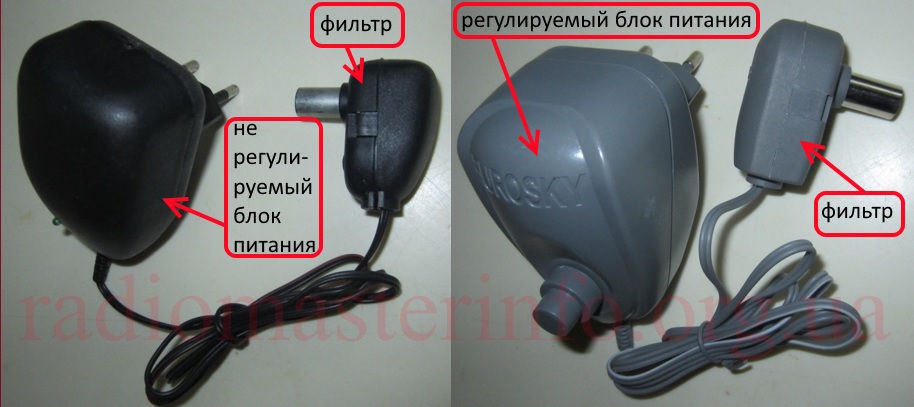

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

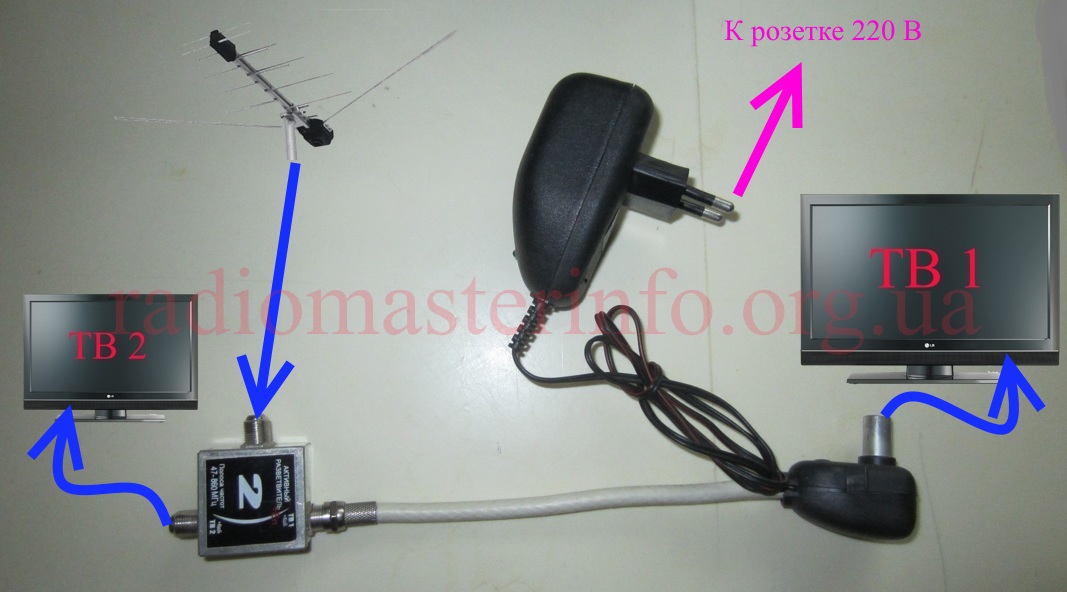

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

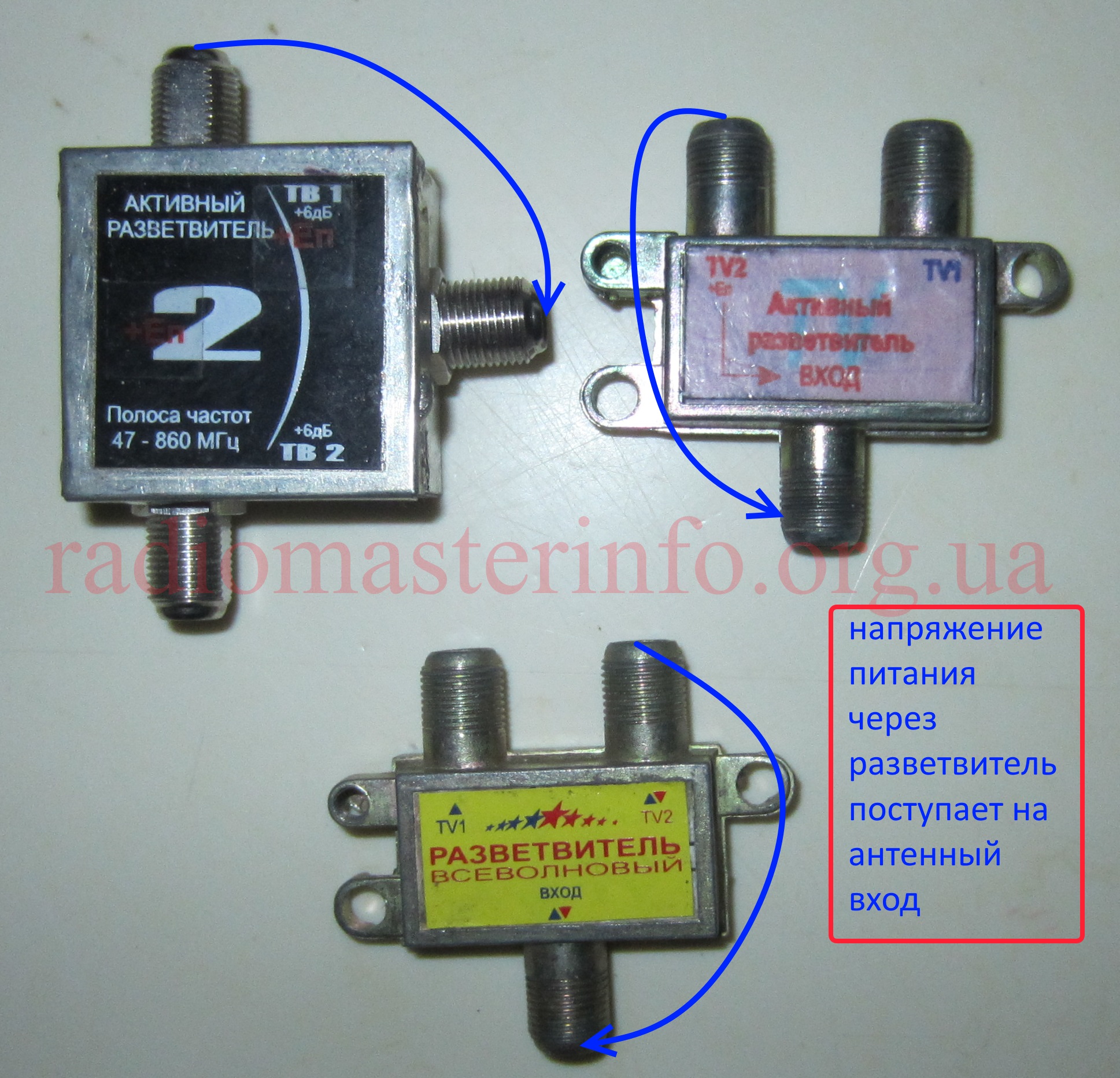

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
