Монтаж ретропроводки в деревянном доме

Правила устройства

В общем и целом, соблюдать надо общие правила прокладки проводки:

  • каждое ответвление делается в монтажной (распаечной) коробке;
  • от коробки линия опускается вертикально вниз;
  • минимальное расстояние розетки/выключателя от дверного косяка или оконного откоса — 10 см;
  • расстояние от коммуникаций (водопровод, газопровод, отопление) — не менее 50 см;

По современным нормам высота установки розеток и выключателей не нормируется, а также разводка от автомата может идти под потолком или в полу. Многим не нравится большое количество проводов, которое придется тянуть на виду. В каждой комнате, как минимум, под потолком должно быть две отдельных трассы — на освещение и на электророзетки. Уже такое обилие проводов сложно сделать привлекательным. Потому некоторые хозяева предпочитают скрыть подводку за чистовым потолком. Там, обычным кабелем подходящего сечения, ведут питание от автомата, установленного на домовом щитке. Распаечную коробку устанавливают сразу под потолком (не нарушение, но работать неудобно), от нее опускают вниз витой провод до выключателя или розетки.

Правила прокладки открытой ретро проводки

Но это были общие правила. Теперь собственно о том, как монтировать витой электрокабель. Сначала устанавливают изоляторы. Максимальное расстояние между ними — 80 см, оптимальное — порядка 50-60 см, в некоторых случаях приходится делать 30 см. Если говорить о доме из бревна, устанавливают изоляторы для ретро проводки в каждый второй венец.  Это самый лучший вариант.

Как показано на рисунке выше, розетку или выключатель ставят примерно на расстоянии 50 см от последнего изолятора. Это расстояние можно сделать немного меньше, но лучше не увеличивать — провод может провиснуть. Его, конечно, можно обрезать и подключить заново, но не всегда хочется возится.

Нормы размещения изоляторов из старой книги

На фото выше показано на каком расстоянии друг от друга устанавливать изоляторы при повороте проводки. Это нормы из старого учебника, но они, скорее всего, актуальны и сейчас.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

  • Bironi;ретро проводка Bironi
  • Fontini;ретро проводка Fontini
  • Villaris;ретро проводка Villaris
  • Aldo Bernardi;ретро проводка Aldo Bernardi
  • Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

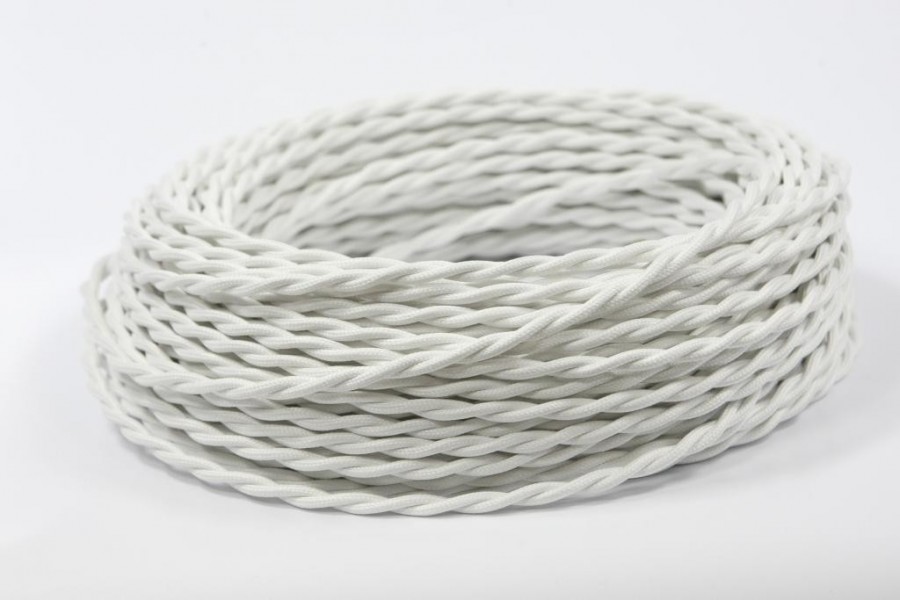

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

  • ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
  • эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
  • полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

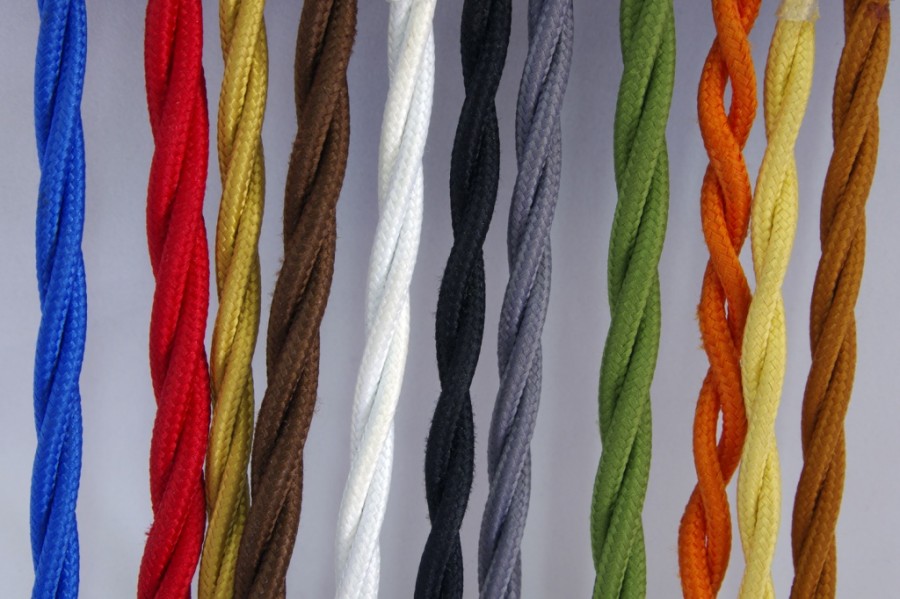

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

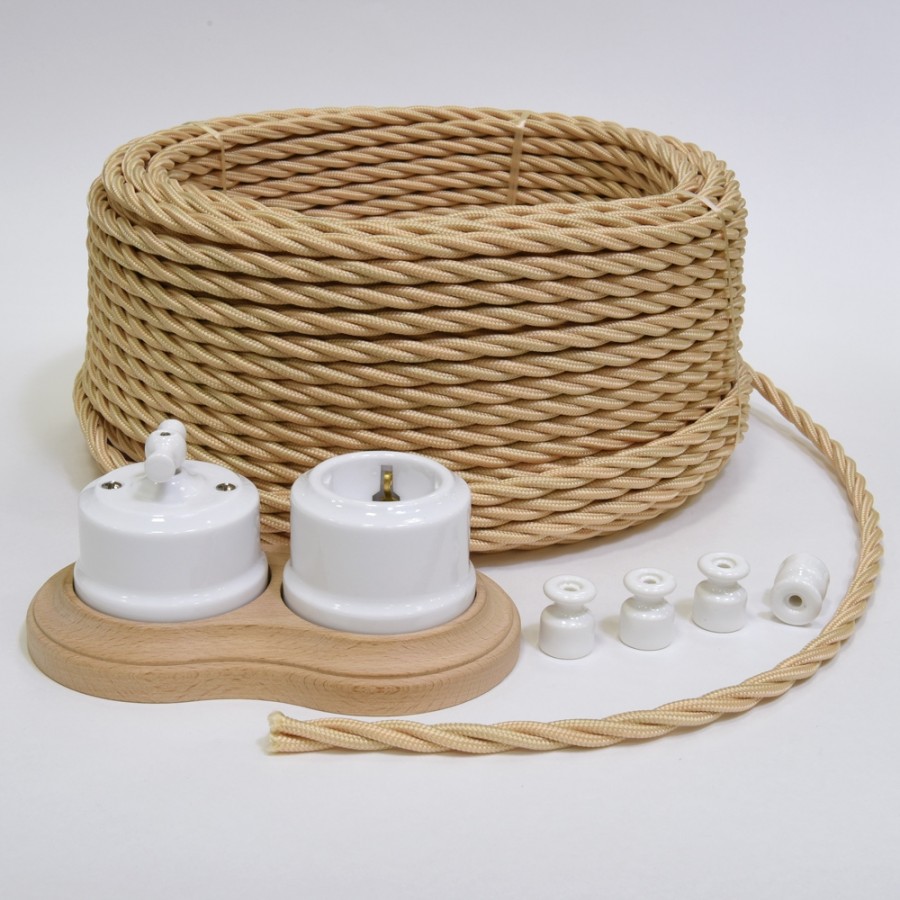

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

  • тумблерный – более надёжный и привычный в использовании;
  • поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

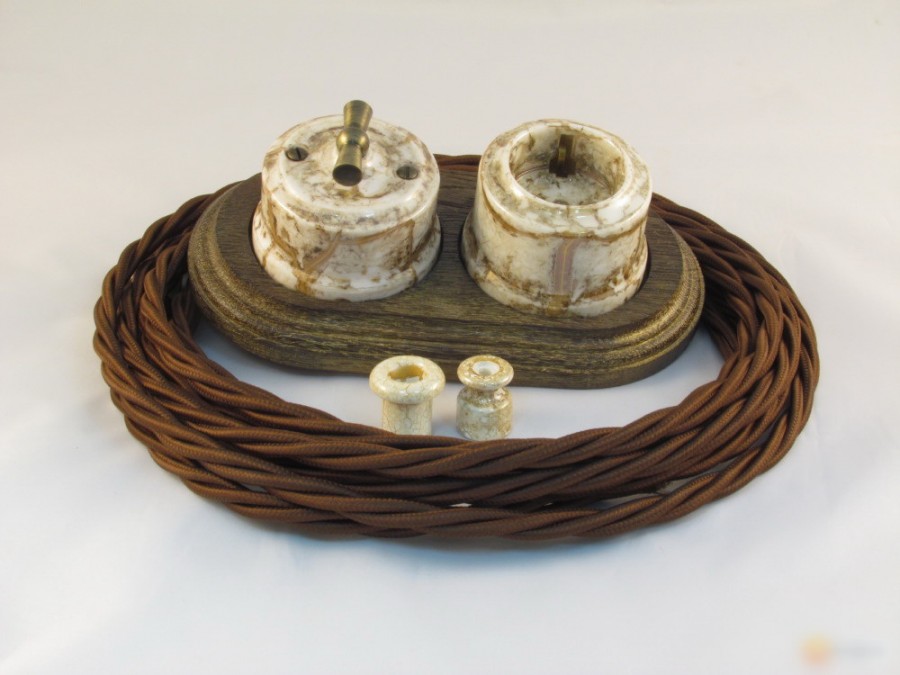

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

  • диаметр 70-90 мм;
  • высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

О монтаже ретро проводки в деревянном доме

В этой статье подробно описаны действия по подготовке к монтажу и сам процесс монтажа проводки в стиле ретро, для того чтобы помочь вам сэкономить средства на закупку оборудования и по завершению работ остаться довольными эстетическим видом своего нового интерьера.

Итак, в первую очередь вам нужно подробно нарисовать для себя, в прямом смысле этого слова и желательно на плане строения, схему расположения элементов электрики в помещениях, поэтапно для каждого в отдельности. Т.е. смоделировать для себя расположение розеток, выключателей, распределительных коробов и осветительных приборов, и отметить всё это на бумаге.

После этого нужно схематически зарисовать линии прокладки витых проводов, а также отметить те места в которых планируются сквозные проходы для протяжки кабеля. В таких местах, рекомендуется устанавливать распределительные короба или использовать декоративные керамические проходы, для того чтобы скрыть место вывода кабеля из стены. А в самих просверленных межстеновых отверстиях обязательно устанавливать металлические втулки (трубки), для того чтобы обезопасить декоративный провод от возможных механических повреждений.

После того как план размещения элементов электрики завершён, и вы примерно можете видеть конечный результат, Вам обязательно нужно совершить подсчёт материалов, которые вам потребуются для монтажа. Для начала подсчитайте суммарную нагрузку электроприборов отдельно для каждого помещения (возложите эту функцию на специалиста электрика) и определитесь сечением проводов, которые вы будете использовать, при этом совершенно не обязательно разделять розетки и выключатели в отдельные группы.

Важно! Провод сечением 1,5 мм2 подходит для нагрузки макс. мощностью до 2,2 кВт — 10А, сечением 2,5 мм2 для нагрузки макс

Мощностью до 3,6 кВт — 16А.

После этого согласно полученному плану на стенах и потолке отмечаете карандашом места расположения элементов электрики, а также отмечаете пути прокладки провода и отмечаете места под установку керамических изоляторов для его крепления. Нужно учитывать, что от отправных точек (розеток, выключателей или распределительных коробов) первый изолятор устанавливается на расстояние, не превышающее 5 см, а само расстояние между очередными керамическими изоляторами не должно превышать 40 см. Также нужно просверлить все сквозные отверстия через стены.

Теперь с более вероятной точностью вы сможете просчитать количество требуемого провода в метрах, а также количество розеток, выключателей, распределительных коробов и изоляторов. Кстати, оптимальным считается количество 250 шт. керамических изоляторов на 100 метров витого ретро провода.

Настало время определиться с дизайном ретро электрики и цветом проводов и закупить оборудование, естественно с небольшим запасом, в первую очередь это касается декоративного провода и изоляторов. Не забывайте, что для монтажа вам также потребуются: саморезы для монтажа изоляторов (обычно их выбирают одного цвета с керамикой) и пластиковые стяжки (хомуты) для фиксации провода.

Установка ретро электрики начинается с монтажа основных элементов электрики согласно разработанному ранее плану. Сначала устанавливаются розетки, выключатели (если требуется создать группы розеток или выключателей, то монтаж происходит на декоративные рамки или накладки на бревно в случае с бревенчатыми домами) и осветительные приборы.

С помощью саморезов монтируются керамические изоляторы согласно разметке на пути прокладки провода. Если параллельно идут две или больше линии провода, то изоляторы монтируются симметрично, также в таких случаях часто используют двойные кабельные изоляторы. Затем монтируются все распределительные короба. Далее переходим к укладке провода, первым делом прокладывается кабель от главного электрораспределительного щитка к первой распределительной коробке. Далее провод постепенно крепится на установленные ранее изоляторы, постоянно дополнительно натягивается и обязательно фиксируется пластиковыми стяжками, таким образом, провод на долгое время сохранит аккуратный эстетический вид. При повороте провода не рекомендуется создавать прямые углы, плавный поворот достигается путём монтажа через два изолятора. Также нужно помнить, что максимальное расстояние между изоляторами не должно превышать 40 см.

Для того чтобы избежать неприятных последствий и соблюсти все нормы и требования монтажа электрооборудования, рекомендуем обратиться к профессиональным электрикам. Желательно, чтобы специалист имел опыт и знал все тонкости именно наружно монтажа.

Материалы для ретро проводки

Провода

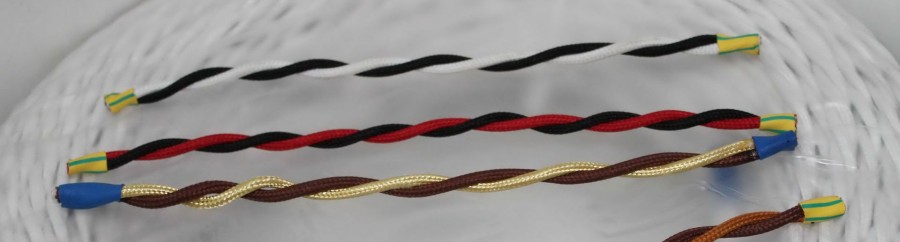

Что такое текстильный кабель (он же ретро кабель)? Это двужильный, либо трехжильный медный электрический провод, упакованный в изоляцию ПВХ, затем покрытый цветной текстильной оплеткой либо обвязкой из стекловолокна. Двужильные провода обычно берут для освещения. Трехжильные — для проводки (так как третья жила предназначена для заземления).

  • 0,5 – 0,75 — предельная мощность — 2,9 кВт.
  • 1,5 — предельная мощность 4,4 кВт.
  • 2,5 — предельная мощность примерно 6 кВт.

Материал наружной оплетки — технический шелк или хлопок, пропитанный огнезащитным средством сложного состава.

Производство Россия

  • Фабрика электротоваров «Гусевъ»
  • Bironi (по итальянским технологиям)
  • VILLARIS (совместное производство)
  • Gemini Electro (группа компаний)

Производство Италия

  • Gambarelli
  • Cordon dor
  • Fontini Garby

Производство Германия – Replikata (нет представителя в России)

Ролики

Используют, чтобы фиксировать витой кабель. Выполняют роль изоляторов (отделяют провод от стены). Согласно требованиям пожарной безопасности для «горючих» стен, провод должен быть отделен от стены расстоянием в 12-18 миллиметров и опираться на изоляторы из негорючего материала:

  • Материал роликов: металл или керамика.
  • Размеры: диаметр — 18-22 мм; высота — 18-24 мм.
  • Верхняя часть изоляторов бывает широкая и узкая. Узкая — для двужильных проводов. Широкая — для трехжильных.
  • Цвет: представлены в ассортименте. Материал керамика позволяет выполнить декоративную роспись по роликам.

Электрофурнитура

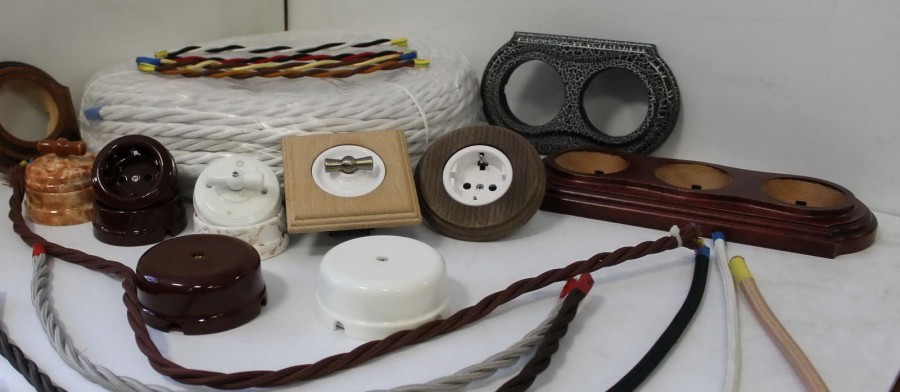

Достойный вид открытой проводки и настоящий ретро стиль невозможен без ретро фурнитуры. Европа, Россия и Китай выпускают достаточно большой ассортимент комплектующих и фурнитуры.

  • Ретро патроны
  • Ретро розетки
  • Ретро выключатели
  • Ретро подрозетники
  • Ретро кабельные проходы
  • Керамические клеммные колодки
  • Ретро распределительные коробки
  • Ретро светильники, лампы и люстры

Именно эти вещицы придают обстановке тот самый кантри шарм.

Интересно.  Ретро проводку можно изготовить своими руками. Основное преимущество такого способа — создание удешевленного товара без потери качества. Данный подход позволяет проявить изобретательность.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

  • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
  • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

  • распределительные коробки;
  • кабели нужного сечения (от 1,5 до 2,5 мм);
  • накладные розетки в стиле ретро;
  • ретровыключатели;
  • достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

  1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
  2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
  3. Накладные выключатели и розетки — 600–4000 р. за единицу;
  4. Подложки для изоляции — 500–200 р.

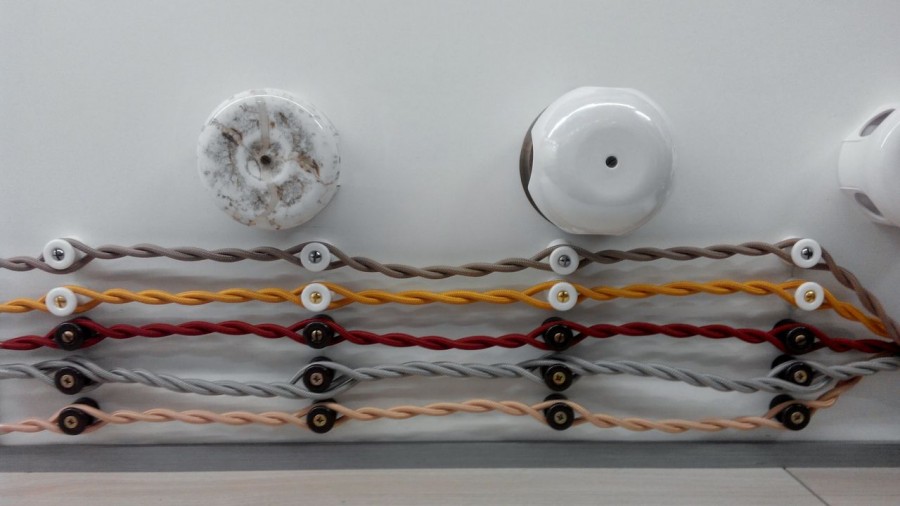

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

  • первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
  • горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
  • при вертикальном монтаже шаг можно увеличивать до 50 см;
  • для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.

Распаечные коробы, розетки и выключатели

Такие изделия чаще всего можно легко приобрести у тех же производителей, которые занимаются продажей ретро проводки. Широкий ассортимент элементов для электрической сети предлагают как отечественные, так и импортные поставщики. Самые качественные изделия можно купить у европейских производителей, но при этом нужно быть готовым выложить немаленькую суму денег. Более бюджетная продукция имеется у китайских изготовителей, однако у таких фирм часто страдает качество, что абсолютно неприемлемо в отношении электрической сети. Интересные модели розеток можно приобрести у российских поставщиков, так как здесь заботятся о разнообразии товаров.

Розетка в стиле ретроИсточник tass-sib.ru

Схема разводки

При монтаже с нуля или переделке уже существующей проводки составляют план-схему всех точек распределительных коробок, питания и освещения во всех комнатах, коридорах, на этажах и фасаде дома с указанием сечения проводника, групп выключателей и розеток с одиночным и шлейфовым присоединением. Дополнительно отмечают, где находится ВРУ (главный щит, к которому подключен ввод питания в дом) и все ЩУ на этажах со схемой всех подходящих линий.

При монтаже скрытой проводки на стенах из гипсокартона, вагонки или других видов материалов делают чертёж электропроводки с нанесением точного расположения всех линий от пола, потолка и краев стены. Розеточные точки распределяют с расчетом одной розетки на 6 м². Максимальное подключение шлейфом — не более 3 розеток на один провод.

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

  1. Это конечно же соответствие ретро проводки нормам и правилам монтажа.
  2. В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
  3. В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
  4. Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
  5. Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

  1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
    Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
  2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Что недопустимо при монтаже проводки в деревянном доме

Неквалифицированное выполнение работ с электропроводкой ставит под угрозу не только целостность деревянного дома, но и жизни его обитателей.

Ни в коем случае нельзя производить скрытую установку электропроводки с использованием пластикового короба и труб.

Короткое замыкание может закончиться не просто обугливанием проводовИсточник innotechnews.com

С течением времени изоляция проводов получает микроповреждения из-за перепадов температур, смены влажности воздуха и деформации. Впоследствии оголенные участки параллельных проводников могут вызвать короткое замыкание, что приведет к пожару, а в случае его возникновения под обшивкой, тушение традиционными средствами будет бесполезно.

Для чего необходим контур заземления

Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.

Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).

Длина одного монтажного штыря – 1,5 м. Вертикальные заземлители располагают тремя способами: одной линией в прямой траншее, треугольником, если элемента всего три, четырехугольником по углам дома

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.

Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.

Шаги устройства заземляющего контура для частного дома:

Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.

Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.

Преимущества готовых заземляющих систем штыревого типа –  эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.

Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.

Итог

Установка декоративной ретро проводки оригинальное и безопасное дизайнерское решение, которое поможет создать настоящий домашний уют.

  • https://electrogid.by/retro-provodka-montazh/
  • https://ProFazu.ru/provodka/montazh/retro-provodka-v-derevyannom-dome.html
  • https://DrevoGid.com/stroitelstvo/dom/kommunikatsii/retro-provodka.html
  • https://ingenernie-sistemi.ru/elektroprovodka-pod-starinu-v-derevyannom-dome/
  • https://electrikexpert.ru/retro-provodka-v-derevyannom-dome/
  • https://master-houses.ru/elektricheskaya-provodka-v-derevyannom-dome-v-stile-retro/
  • https://diy.obi.ru/articles/retro-provodka-alternativnii-variant-dlya-derevyannogo-doma-18906/

Итоговые советы

Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.

Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.

Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
