Конденсаторы пусковые

Последовательное соединение конденсаторов.

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заря­жаются через влияние. При этом заряд пла­стины 2 будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов. Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость. А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Для вычисления общей емкости при последовательном со­единении конденсаторов удобнее всего пользоваться следую­щей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

Основные причины «вздутия» конденсатора

Можно правильно выбрать конденсатор, впаять его, и через пару дней обнаружить, что он вновь вышел из строя. Основной причиной быстрой поломки этих элементов является перегрев при:

  • недостаточной вентиляции корпуса и его перегреве свыше +45°С;
  • установке блока питания недостаточной мощности; она должна быть на 10-15% больше, чем та, которую компьютер использует в момент высшей производительности; в противном случае в цепи возникают токовые нагрузки и, как следствие, перегрев элементов.

Выход из строя конденсатора возможен также при:

несоблюдении полярности электролитических элементов при припайке;

механических повреждениях устройства.

Какой тип использовать

Требования к конденсаторам для запуска электродвигателей простые:

  • величина ёмкости достаточная для запуска мотора;
  • номинальное напряжение подбирают на 10-15% выше, чем подключаемое;
  • двухполюсник обязан работать с приложенным видом тока.

Есть небольшие нюансы для электрических машин, различающихся по принципу работы.

Для работы с трехфазным электродвигателем

В этом случае деталь осуществляет сдвиг фазы у обмотки асинхронной машины, и ее ёмкость должна быть высокой. Создание пускового момента и дальнейшая работа под нагрузкой требуют более точного подбора этой характеристики элемента.

Включение с однофазным электродвигателем

Пусковые конденсаторы здесь применяются для присоединения дополнительной обмотки. Она предназначена для запуска мотора и может быть включена как постоянно, через двухполюсник, так и кратковременно без него.

Особенности выбора детали

Выбранные конденсаторы пусковые соответствуют подаваемому напряжению. Величина их ёмкости не должна позволять двигателю перегреваться во время работы и легко запускать его в момент включения. Особых сложностей с подбором элементов не возникает.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

  • 400 В – 10000 часов
  • 450 В – 5000 часов
  • 500 В – 1000 часов

Трехфазная сеть

Трехфазные двигатели

Схема включения трехфазных электродвигателей по звезде

Основные схемы включения трехфазных электродвигателей: звезда и треугольник. Для их работы предпочтительнее будет «треугольник». Формула расчета: Сраб.=k*Iф / U сети. Теперь немного подробнее.

  • Iф – значение тока, которое потребляет электродвигатель в номинальном режиме. Проще всего посмотреть на нем самом. Иногда, если есть возможность, измерить клещами.
  • Uсети – с этим все понятно. Это напряжение питания – 220 вольт.
  • K – специальный коэффициент. Для треугольника он равен 4800, а для звезды – 2800. Он просто подставляется к формуле расчета.

В некоторых случаях, а именно когда пусковые характеристики достигают значительных величин (пуск двигателя под нагрузкой), необходимо использовать дополнительные, пусковые, конденсаторы для запуска электродвигателя. Их параметры считают так: берут рабочий элемент и умножают его значения на 2,5…3. Также рабочее напряжение этой запчасти должно быть минимум в 1,5 раза выше сетевого.

Стоит отметить, что при включении трехфазного двигателя к 220в происходит потеря мощности до 30% и с этим ничего не сделать.

Однофазные двигатели

Также существует большая группа асинхронных машин, изначально рассчитанных на работу в однофазной сети. Их, как правило, подключают на 220 вольт, но это не значит, что все так гладко. Хотя они, в отличие от трехфазников, момент не теряют, однако момент пусковой у них достаточно низок, а значит конденсаторы необходимы и для этих двигателей.

На поверку, это двухфазные электродвигатели: у них две обмотки, смещенные на 90 градусов друг относительно друга. И если подать 220в с таким же смещением, то никакой фазосдвигатель для запуска не нужен!

Но такого не происходит и поэтому для его запуска на 220 нужен пусковой элемент

Один конденсатор рабочий, для постоянного подключения, другой – пусковой. Он отключается после разгона электродвигателя до расчетных значений и больше схеме 220 вольт не нужен. В качестве приборов запуска на 220в применяются только в приводах до 1 кВт. Дело в том, что при более высоких мощностях цена на необходимые фазосдвигатели настолько высока, что их применение экономически невыгодно.

Что касается расчета основной емкости, то можно пользоваться такой зависимостью: на каждые 100 ватт берется 1 мкФ. Дальше – дело арифметики уровня второго класса. Значение пускового прибора – в 2…2,5 раза выше.

Обратите внимание! Это не значение отдельного конденсатора, а общей емкости Сраб+Спуск.!

Для 220 вольт необходимо брать элементы запуска с напряжением хотя бы на 450 вольт, так как на них напряжение отличается от сетевого 220в!

Что такое конденсатор

Собирать и электроэнергию — основное назначение конденсатора. Обычно это система из двух изолированных проводников, расположенных как можно ближе друг к другу. Пространство между проводниками заполняют диэлектриком. Накапливаемый на проводниках заряд выбирают разноименным. Свойство разноименных зарядов притягиваться способствует большему его накоплению. Диэлектрику отводится двойственная роль: чем больше диэлектрическая проницаемость, тем больше электроемкость, заряды не могут преодолеть преграду и нейтрализоваться.

Электроемкость — основная физическая величина, характеризующая возможность конденсатора накапливать заряд. Проводники называют обкладками, электрическое поле конденсатора сосредотачивается между ними.

Энергия заряженного конденсатора, по всей видимости, должна зависеть от его емкости.

Применение конденсаторов в электротехнике

В данном пункте разберемся с типами конденсаторов, но уже не по конструкции, а по применению.

Начнем изучение с пусковых конденсаторов. Как известно у электродвигателей пусковой ток гораздо выше, чем номинальный рабочий ток. И так как конденсатор может отдать ток очень большой величины, то параллельно лини питания подключается элемент большей емкости. Если таким же образом установить конденсатор после трансформатора и диодного моста, то его уже можно будет называть сглаживающим. Дело в том, что скорость зарядки конденсатора велика, и он будет заряжаться пиками, полученными от выпрямленного переменного напряжения.

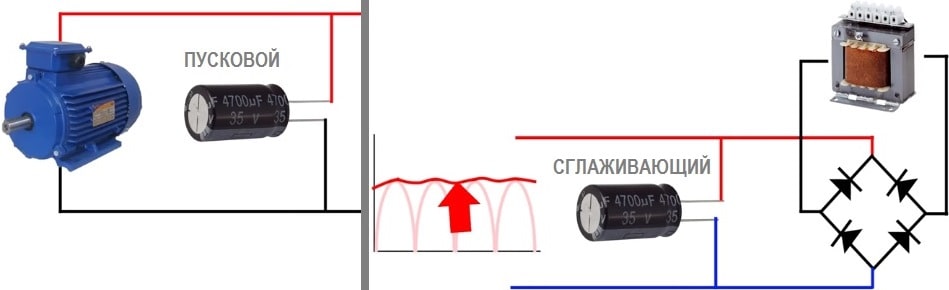

Пусковой и сглаживающий конденсатор

Может возникнуть вопрос, почему после выпрямления переменного тока напряжение поднимается? Переменное напряжение обычно считается как среднеквадратичное, но в вершине своей амплитуды оно имеет гораздо выше значение, и конденсатор заряжается этими пиками и стремится держать это максимальное напряжение.

В импульсных блоках питания для сглаживания применяются одновременно разные типы конденсаторов (обычно оксидные и керамические), подключенных параллельно. Электролитические элементы ввиду своей большой емкости хорошо сглаживают низкочастотные пульсации большой амплитуды. А керамические конденсаторы хороши тем, что имеют минимальное внутреннее сопротивление и хорошо сглаживают высокочастотные пульсации.

Чтобы перейти к следующим сценариям применения, нужно принять тот факт, что конденсатор проводит переменный ток. Разберемся подробнее. В тот момент, пока конденсатор заряжается, по цепи передвигаются заряженные частицы (что и является течением тока). При постоянном токе движение частиц в цепи происходит только в то время, пока конденсатор заряжается. При переменном же токе полярность постоянно меняется и конденсатор будет постоянно заряжаться, и из-за этого будет поддерживаться течение тока. Уменьшая емкость конденсатора можно ограничивать мощность, подаваемую к нагрузке. При одинаковой емкости, но увеличивая частоту переменного тока и соответственно процесса зарядки, можно пропустить через конденсатор ток большей величины. Использующие такой принцип работы конденсаторы называются гасящими или балластными.

Разделительные конденсаторы (межкаскадные) как правило используют на звуковом усилении. Для того, чтобы транзистор усиливал сигнал, нужно переменный звуковой сигнал сместить полностью в постоянную сторону (перемещение переменного синуса в одну из полярностей). По сути получается постоянный, но пульсирующий ток. Транзистор полученный результат усиливает, и остается подать сигнал на динамик. Но это невозможно, так как ток имеет постоянную составляющую. Если после усиливающего каскада поставить конденсатор, то он вычтет из сигнала всю постоянную составляющую. В итоге получится чистый синусоидальный сигнал. Если уменьшить емкость используемого конденсатора, то можно обрезать низкие частоты. Данные частоты имеют большую ширину волны и не впишутся в меньшую емкость компонента.

В заключение стоит отметить, что конденсаторы применяются в паре с другими радиокомпонентами. Такие связки используются для создания всевозможных колебательных контуров, частотных фильтров и цепей обратной связи.

Другие методы расчёта конденсатора для трехфазного двигателя

Расчёт конденсатора по мощности двигателя

Это довольно грубый расчёт и заключается он в том, что ёмкость подбирается по мощности. Существуют различные формулы, но все они сводятся к тому, что нужно брать 6-7 мкФ на 100 ватт мощности или 60-70 мкФ на 1 кВт. Насколько верны эти расчёты? Простой реальный пример. Двигатель 1,1 кВт имеет номинальный ток около 4,8 ампера при соединении обмоток треугольником. Следовательно, конденсатор для номинального режима будет 105 мкФ (не 60 и не 70).

Расчёт конденсатора через напряжение

Вспоминаем закон Ома, делаем небольшие умозаключения и понимаем, что полученный ток посредством электромагнитной индукции и магнитных потоков будет создавать напряжение. Обмотки сдвинуты на угол 120°. Дальше углубляться в теорию не будем, но из сказанного можно понять, что сдвигая конденсатором ток мы получаем как бы трехфазное напряжение. Следовательно, если токи в обмотках будут равны, то и напряжения тоже будут равны. Исходя из этого понимания можно подобрать точное значение конденсатора имея под рукой только вольтметр. Этот метод подбора ёмкости конденсатора можно назвать самым точным

Внимание на экран:

При использовании данного метода лучше всего использовать два вольтметра, так вы сразу будете видеть результат, так сказать, в онлайн режиме. Вся задача сводится к тому, чтобы подключая или отключая дополнительные конденсаторы привести значения первого и второго вольтметра к одному напряжению. Помните, что вы будете работать с опасным напряжением, поэтому перед работой прочитайте технику безопасности.

Компенсатор реактивной мощности

Электрическая сеть централизованного электроснабжения основана на генерации электрической энергии с переменными напряжениями и токами. Используемые в науке и технике теории для количественных и качественных оценок процессов в этой электрической сети рассматривают электрическую мощность как сумму активной и реактивной составляющих. Эти составляющие электрической мощности существуют потому, что потребовалось разделить работу, выполняемую теми или иными подключенными к сети устройствами на две составляющие — полезную и бесполезную. Например, конденсатор, который подключен к электросети, никакой полезной работы не выполняет. Аналогично не выполняет никакой полезной работы и ненагруженный трансформатор. Но, тем не менее, напряжение на их клеммах есть, токи через них протекают, следовательно, существует и соответствующая электрическая мощность. В связи с тем, что индуктивность и ёмкость вызывают смещение во времени напряжения и тока относительно друг друга, применяются специальные устройства для уменьшения этого смещения.

Они называются компенсаторами реактивной мощности. Их использование увеличивает коэффициент полезного действия системы централизованного электроснабжения. Статические конденсаторы являются эффективной разновидностью компенсаторов реактивной мощности. Они могут быть легко соединены друг с другом для увеличения ёмкости наилучшим образом соответствующей решаемой задаче. Отсутствие в них перемещающихся и вращающихся деталей обеспечивают простое обслуживание и продолжительную работу.

Конденсатор или аккумулятор

Использование таких изделий вместо АКБ ограничено незначительной емкостью серийных электролитических моделей. Ситуация изменилась с появлением ионисторов, которые отличаются увеличенной емкостью (до десятков тыс. фарад). Ниже перечислены особенности, которые следует учесть при сравнении конденсаторов и аккумуляторных батарей.

Преимущества ионисторов:

  • длительное сохранение хороших рабочих параметров;
  • широкий температурный диапазон (от -40°C до + 60°C);
  • надежность;
  • простота обращения;
  • разумная стоимость.

Недостатки:

  • быстрый самостоятельный разряд (15-25% за 24 часа);
  • сравнительно небольшой запас энергии (1-1,5 мА на 1 Ф).

Для правильного применения конденсаторов требуется точный предварительный расчет. Как накопители энергии, эти элементы применяют в комплекте с солнечными батареями. В таких наборах при непрерывной эксплуатации обозначенные потери можно признать приемлемыми. Если придется отключить источник питания на длительный срок, предпочтительным выглядит использование АКБ.

Выбор пускового конденсатора для электродвигателя

Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.

Для проведения расчета следует знать и ввести нижеприведенные показатели:

  1. Тип соединения обмоток двигателя: треугольник или звезда. От типа соединения зависит также и емкость.
  2. Мощность двигателя является одним из определяющих факторов. Этот показатель измеряется в Ваттах.
  3. Напряжение сети учитывается при расчетах. Как правило, оно может быть 220 или 380 Вольт.
  4. Коэффициент мощности – постоянное значение, которое зачастую составляет 0,9. Однако, есть возможность изменить этот показатель при расчете.
  5. КПД электродвигателя также оказывает влияние на проводимые расчеты. Эту информацию, как и другую, можно узнать, изучив нанесенную информацию производителем. Если ее нет, следует ввести модель двигателя в интернете для поиска информации о том, какой КПД. Также, можно ввести приблизительное значение, которое свойственно для подобных моделей. Стоит помнить, что КПД может изменяться в зависимости от состояния электродвигателя.

Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.

Провести подобный расчет можно самостоятельно.

Для этого можно воспользоваться следующими формулами:

  1. Для типа соединения обмоток «звезда», определение емкости проводится при использовании следующей формулы: Cр=2800*I/U. В случае соединения обмоток «треугольником», используется формула Cр=4800*I/U. Как видно из вышеприведенной информации, тип соединения является определяющим фактором.
  2. Вышеприведенные формулы определяют необходимость расчета величины тока, который проходит в системе. Для этого используется формула: I=P/1,73Uηcosφ. Для расчета понадобятся показатели работы двигателя.
  3. После вычисления тока можно найти показатель емкости рабочего конденсатора.
  4. Пусковой, как ранее было отмечено, в 2 или 3 раза должен превосходить по показателю емкости рабочий.

При выборе, стоит также учесть нижеприведенные нюансы:

  1. Интервал рабочей температуры.
  2. Возможное отклонение от расчетной емкости.
  3. Сопротивление изоляции.
  4. Тангенс угла потерь.

Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.

Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:

  1. Увеличение емкости приводит к увеличению диаметрального размера и расстояния выхода.
  2. Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом, высота составляет 100 миллиметров.

Компенсация реактивной мощности в сетях 0,4 кВ: зачем?

В электрических цепях, содержащих только активное сопротивление, ток совпадает по фазе с напряжением. В присутствии индуктивностей (двигатели, трансформаторы без нагрузки) ток отстает от напряжения, а конденсаторов — опережает.

Полный ток, потребляемый, например, двигателем, представляет собой векторную сумму двух составляющих:

  • IR – активный ток;
  • IL – реактивный (индуктивный ток).

Каждая из этих составляющих связана с соответствующей мощностью:

  • активная мощность создается током IR;
  • реактивная мощность создается током IL.

Реактивная мощность не совершает механическую работу, но является дополнительной нагрузкой на оборудование поставщика электроэнергии.

Доля реактивной мощности характеризуется параметром, называемым «коэффициентом мощности».

Коэффициент мощности мощно определить как отношение активной мощности к полной:

Если в цепи отсутствуют токи высших гармоник, коэффициент мощности численно равен cos φ (φ – это угол между векторами тока и напряжения). По мере увеличения реактивной мощности, cos φ уменьшается.

При низком cos φ возникают следующие нежелательные явления:

  • Повышенные потери в электрических линиях
  • Рост падения напряжения в линиях
  • Рост необходимой мощности генераторов, трансформаторов, линий электропередачи.

Отсюда ясна необходимость улучшения (повышения) коэффициента мощности – компенсации реактивной мощности в сети. Эту задачу можно решить с помощью конденсаторов.

Выбор ёмкости

Для обеспечения правильной работы электродвигателя нужно рассчитать определённые параметры.

Для рабочего конденсатора

Чтобы подобрать эффективную емкость устройства, необходимо выполнить расчеты по формуле:

  • I1 – номинальный показатель тока статора, для измерения которого применяют специальные клещи;
  • Uсети – напряжение сети с одной фазой, (В).

После выполнения расчетов получится емкость рабочего конденсатора в мкФ.

Возможно для кого-то будет затруднительно рассчитать этот параметр по приведенной выше формуле. Однако в этом случае можно воспользоваться и другой схемой расчета емкости, где не нужно проводить столь сложных операций. Этот метод позволяет достаточно просто определить необходимый параметр на основании только мощности асинхронного двигателя.

Здесь достаточно помнить о том, что 100 Ватт мощности трехфазного агрегата должно соответствовать около 7 мкФ емкости рабочего конденсатора.

При расчётах нужно следить за током, который поступает на фазную обмотку статора в выбранном режиме. Недопустимым считается, если ток имеет большее значение, нежели номинальный показатель.

Для пускового конденсатора

Бывают ситуации, когда электродвигатель приходится включать в условиях большой нагрузки на валу. Тогда одного рабочего конденсатора будет недостаточно, поэтому к нему придется добавить пусковой конденсатор. Особенностью его работы является то, что он будет работать лишь в период пуска аппарата не более 3 секунд, чего используется ключ SA. Когда же ротор выйдет на уровень номинальной частоты вращения, прибор отключается.

Если по недосмотру владелец оставил включенными пусковые устройства, это приведет к образованию существенного перекоса по токам в фазах. В таких ситуациях высока вероятность перегрева двигателя. При определении емкости следует исходить из того, что величина этого параметра должна в 2,5-3 раза превосходить емкость рабочего конденсатора. Действуя подобным образом, можно добиться того, что пусковой момент двигателя достигает номинального показателя, в результате чего во время его запуска не возникает осложнений.

Для создания требуемой емкости конденсаторы могут подключаться по параллельной и последовательной схеме. Следует иметь в виду эксплуатация трехфазных агрегатов мощностью не более 1 кВт допускается в том случае, если их подключение осуществляется к однофазной сети при наличии исправного устройства. Причем здесь можно обойтись и без пускового конденсатора.

Применение электролитических устройств

Используя бумажные пусковые конденсаторы, нужно помнить о следующем негативном моменте: они имеют довольно большие размеры, обеспечивая при этом небольшую емкость. По этой причине для эффективной работы трехфазного двигателя небольшой мощности приходится использовать достаточно большое количество конденсаторов. При желании бумажные можно заменить и электролитическими. В этом случае их необходимо подключать несколько иным способом, где обязательно должны присутствовать дополнительные элементы, представленные диодами и резисторами.

Однако специалисты не советуют использовать электролитические пусковые конденсаторы. Это связано с наличием у них серьезного недостатка, который проявляется в следующем: если диод не справится со своей задачей, на устройство начнет продаваться переменный ток, а это уже чревато его нагревом и последующим взрывом.

Другая причина состоит в том, что сегодня на рынке можно встретить улучшенные с металлизированным покрытием полипропиленовые пусковые модели переменного тока типа СВВ.

Чаще всего они рассчитаны на работу с напряжением 400-450 В. Как раз им и следует отдать предпочтение, учитывая, что они неоднократно показывали себя с хорошей стороны.

Последовательное соединение конденсаторов

Схема последовательного подключения представляет собой цепочку, в которой первая обкладка конденсатора соединяется со второй обкладкой предыдущего устройства, а вторая обкладка – с первой обкладкой следующего прибора. Первый вывод первого конденсатора и второй вывод последней детали в цепи соединяются с источником электрического тока, благодаря чему между ними осуществляется перераспределение электрических зарядов. Все промежуточные обкладки имеют одинаковые по величине заряды, чередующиеся по знаку.

На рисунке ниже представлен пример последовательного подключения.

Через соединенные в группу конденсаторы протекает ток одинаковой величины. Общая мощность ограничивается площадью обкладок устройства с наименьшим номиналом, так как после зарядки наименьшего по ёмкости устройства, вся цепь перестанет пропускать ток.

Несмотря на явные недостатки, данный способ обеспечивает увеличение изоляции между отдельными обкладками до суммы расстояний между выводами на всех последовательно соединенных конденсаторах. То есть, при последовательном соединении двух элементов с рабочим напряжением 200 В, изоляция между их выводами сможет выдерживать напряжение до 1000 В. Ёмкость по формуле:

Данный способ позволяет получить эквивалент меньшего по ёмкости конденсатора в группе, способной работать при высоких напряжениях. Всего этого можно достичь путем покупки одного единственного элемента подходящего номинала, потому на практике последовательные соединения практически не встречаются.

Эта формула актуальна для расчета общей ёмкости цепи последовательно соединенных двух конденсаторов. Для определения общей ёмкости цепи с большим числом приборов необходимо воспользоваться формулой:

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну

Физическое определение конденсатора

Конденсатор — электрический элемент, служащий для накопления заряда или энергии. Конструктивно радиоэлемент представляет собой две пластины, выполненные из токопроводящего материала, между которыми располагается слой диэлектрика. Токопроводящие пластины называются обкладками. Они не связаны между собой общим контактом, но при этом каждая имеет собственный вывод.

Конденсаторы имеют многослойный вид, в них слой диэлектрика чередуется со слоями обкладок. Они представляют собой цилиндр или параллелепипед с закруглёнными углами. Основной параметр электрического элемента — это ёмкость, единицей измерения которой является фарада (F, Ф). На схемах и в литературе радиодеталь обозначается латинской буквой C. После символа указывается порядковый номер на схеме и значение номинальной ёмкости.

Так как одна фарада — это довольно большая величина, то реальные значения ёмкости конденсатора значительно ниже. Поэтому при записи принято использовать условные сокращения:

  • П — пикофарада (pF, пФ);
  • Н — нанофарада (nF, нФ);
  • М — микрофарада (mF, мкФ).

Принцип работы

Принцип действия радиодетали зависит от вида электрической сети. При подключении к выводам обкладок источника постоянного тока носители заряда попадают на токопроводящие пластины конденсатора, где происходит их накопление. Вместе с тем на выводах обкладок появляется разность потенциалов. Её значение увеличивается до тех пор, пока не достигнет величины, равной источнику тока. Как только это значение выровняется, на обкладках перестаёт накапливаться заряд, а электрическая цепь разрывается.

В сети с переменным током конденсатор представляет собой сопротивление. Его величина связана с частотой тока: чем она выше, тем ниже сопротивление и наоборот. При воздействии на радиоэлемент переменной силы тока происходит накопление заряда. Со временем ток заряда уменьшается и пропадает полностью. Во время этого процесса на обкладках устройства концентрируются заряды разных знаков.

Диэлектрик, проложенный между ними, препятствует их перемещению. В момент смены полуволны происходит разряд конденсатора через нагрузку, подключённую к его выводам. Возникает ток разряда, то есть в электрическую цепь начинает поступать накопленная радиоэлементом энергия.

Характеристики и виды

Измерения параметров конденсаторов связаны с нахождением величин их характеристик

Но среди них наиболее важной является ёмкость, которая обычно и измеряется. Эта величина обозначает количество заряда, которое может накопить радиоэлемент. В физике электроёмкостью называют величину, равную отношению заряда на любой обкладке к разности потенциалов между ними

В физике электроёмкостью называют величину, равную отношению заряда на любой обкладке к разности потенциалов между ними.

При этом ёмкость конденсатора зависит от площади обкладок элемента и толщины диэлектрика. Кроме ёмкости радиоприбор характеризуется также полярностью и величиной внутреннего сопротивления. Применяя специальные приборы, эти величины также можно измерить. Сопротивление устройства влияет на саморазряд элемента. Кроме этого, к основным характеристикам конденсатора относят:

  1. Сопротивление утечки. Это внутренний импеданс, через который происходит разряд конденсатора, неподключенного к внешней цепи.
  2. Эквивалентную индуктивность. Это паразитная характеристика, влияющая на работу элемента на высоких частотах.
  3. Эквивалентное последовательное сопротивление (ESR). Состоит из обобщённого сопротивления выводов и обкладок, представляется как резистор, подключённый последовательно с конденсатором.

Классифицируются конденсаторы по разным критериям, но в первую очередь их разделяют по типу диэлектрика. Он может быть газообразным, жидким и твёрдым. Чаще всего в качестве него используются стекло, слюда, керамика, бумага и синтетические плёнки. Кроме того, конденсаторы различаются по способности изменения величины ёмкости и могут быть:

  1. Постоянными. Относящиеся к этому виду конденсаторы обладают постоянным значением ёмкости.
  2. Переменными. К ним относятся радиоэлементы, величину ёмкости которых можно изменять в процессе работы устройства. Изменение происходит за счёт смены температурного режима, электрических параметров цепи и механических методов.
  3. Построечными. Позволяют изменять ёмкость при настройке аппаратуры, при этом элемент не должен быть подключён к источнику питания.

Выбор конденсатора для однофазного двигателя

Расчет емкости конденсатора для трехфазного асинхронного двигателя выполняется с использованием величины номинального тока (I), который, как правило, указан на шильдике электродвигателя, фазного напряжения (U), а также коэффициента (k). Он будет равен значению 4800 для обмоток подключенных по схеме звезды, и 2800 для обмоток, подключенных по схеме треугольника. Расчёт ёмкости происходит по следующей формуле:

 С = k*I / U

Хотя, если нужно рассчитать ёмкость конденсатора быстрее, можно использовать онлайн калькулятор. Полученную величину емкости в дальнейшем и используют для подбора конденсатора к трехфазному двигателю. А что же с ёмкостью конденсатора для однофазного мотора?

Мы все знаем, что двигатели, которые предназначены для работы в однофазной сети, как правило, подключают на 220 В. Только вот, если включение трехфазного мотора задается расположением катушек и смещением фаз сети, то однофазный требует создания вращательного момента, чтобы заставить ротор прийти в движение. Для этого и нужна дополнительная пусковая обмотка. А фазы тока смещаются благодаря конденсатору.
