✅ металлоискатели виды основные характеристики. характеристика, виды и принцип работы металлодетекторов

Цифровая идентификация объекта

Полезная вещь в металлоискателе, помогающая определить находку, не выкапывая её. Совместно со звуковым откликом даёт понять приблизительный металл и форму источника сигнала. Данная функция отображает индекс электропроводности обнаруженного в земле объекта. Разные производители металлоискателей используют свои шкалы электропроводности. В приборах Garrett она одна, на Minelab − другая. При чём на металлоискателях серии X-Terra числа VDI отличаются от тех же чисел на Equinox. Но на всех аппаратах принцип один − чем больше число, тем интереснее может быть находка. Например, отлично звучат и показывают большие индексы электрической проводности серебряные рубли, пятаки Екатерины II и прочие крупные монеты. А вот мелкие советские монеты, особенно из медно-никеля, дают низкое число электропроводности.

Стационарные металлодетекторы

Эти приборы предназначены для использования в основном на контрольно-пропускных пунктах. Как правило, они изготавливаются в виде арочных или П-образных ворот. В современных многозоновых металлодетекторах имеется возможность обнаруживать металлические объекты, расположенные на различной высоте. Они включают в себя несколько составных частей, контролирующих свои зоны и управляемые компьютером.

Существуют модели с небольшими размерами и массой, применяемые на временных контрольных постах.

В сфере безопасности достаточно давно применяются устройства, предназначенные для выявления металлических приборов. Сегодня даже существуют модификации с большим набором дополнительных и базовых функций. Рамка металлодетектора является одним из подобных устройств. Попробуем разобраться в том, что это за приборы, определим их принцип работы и прочие особенности.

Тактика поиска

Так как при удачном поиске копатели чермета могут за несколько часов работы отыскать сотни килограмм металла, носить трофеи с собой не слишком удобно. Поэтому есть смысл просто оставлять находки на месте, помечая их (например, укладывая рядом клочок белой ткани или бумаги), чтобы легко обнаружить на обратном пути. Также, после завершения поиска, можно просто проехаться на машине, собирая все находки в багажник. Это позволит получить максимум удовольствия от копа, а заодно не перегружать лишний раз спину.

Конечно, если пришлось выкопать глубокую яму, не стоит забывать закапывать её. Такие ямы нередко доставляют проблемы местным жителям, что заставляет их косо глядеть на людей с металлоискателями в руках, а порой и откровенно вредить им.

Обязательно нужно закапывать ямы – не важно даже где происходит поиск – в людном или безлюдном месте

Металлоискатели компьютеризированные

Приборы под управлением компьютеров могут принимать самостоятельные решения о каждой конкретной находке. Определяющую роль в схеме играет микропроцессор. Металлоискатели оборудованы жидкокристаллическим экраном или стрелочным индикатором. Ввод программ осуществляется сенсорными клавишами.

Память металлоискателя загружена несколькими программами, позволяющими выполнять поиск в самых разных условиях. Классификация каждой находки производится путем измерения амплитудно-фазовых характеристик, с выводом результатов на экран. Градации измеряемого параметра находятся в пределах 8-190 единиц. На основании оптимальными данных возможна подборка и ввод собственной программы в память металлоискателя для конкретных условий. Таким же путем устанавливается любая схема, отличающая нежелательные находки.

Любой ли металлодетектор видит золото?

Да, видит любой. Ведь золото – это металл, который даёт ответный сигнал на импульс, поданный катушкой металлоискателя.

Поэтому, если в земле лежит гиря на глубине метра, или под ногами в сантиметре лежит монетка, сигнал может быть одинаковым, исходя из параметров местонахождения и размера предметов.

Стоит сказать, что существуют металлоискатели с дискриминатором, настраивающимся именно на золото и игнорирующим другие металлы. Другой вопрос в размере этого золота – всё-таки прибору необходимо уловить электромагнитную связь с искомой драгоценностью.

Так что обнаружить кольцо не составит труда, а вот обнаружить цепочку с мелкими звеньями получится с трудом, так как между звеньями малая электромагнитная связь, и они воспринимаются прибором как отдельные элементы, но слишком мелкие для восприятия.

Да и достоверность этих дискриминаторов зачастую вызывает подозрения – компьютером производится обработка изменения фаз отклонения магнитопроводности объекта, которое положительное у цветных и отрицательное у чёрных металлов.

Золото имеет низкую магнитопроводность, так что изделия из золота найти проще, если процент другого металла в сплаве будет выше. О том, как найти золото металлоискателем, подробнее мы рассказывали здесь (Как искать золото металлоискателем).

Так же стоит отметить, что некоторые производители намеренно занижают чувствительность своих приборов с целью уменьшения лишних ненужных хлопот владельцу металлоискателя, ведь последний будет срабатывать на мельчайшие элементы типа обрывков фольги, фольгированных фантиков, дробинок и т.п.

Как настроить металлоискатель

Настройка металлодетектора — вещь тонкая. Она зависит от типа цели, модели детектора и многих сопутствующих факторов. Невозможно дать одну определенную формулу. Оператор подбирает настройки индивидуально, практикуясь и экспериментируя. Однако общие принципы все же существуют:

Чувствительность — чем выше задан параметр, тем глубже устройство может обнаружить мишень. Однако с повышением этого показателя возрастает уровень помех, поэтому задавать максимум не рекомендуется. Если поиск проводится на замусоренной территории, несколько близлежащих целей смазывают сигнал и затрудняют поиск. В таких случаях новичкам рекомендуется снизить порог чувствительности. Тогда прибор не будет реагировать на близко расположенные предметы, что позволит более точно локализовать цель поиска.
Дискриминация — очень важный показатель. От успешности его настройки напрямую зависит результат работы. Современные приборы имеют запрограммированные режимы и интуитивно понятный интерфейс. Необходимо выбрать необходимый режим, исходя из модели устройства

Однако следует обратить внимание, что точность работы дискриминатора на больших глубинах снижается. Поэтому для новичка лучше пользоваться режимом «Все металлы»

Это позволит не пропустить ценную находку.

Остальные настройки зависят от конкретной модели металлодетектора. Среди них встречаются баланс грунта, целеуказание, звуковой сигнал

Наиболее важной из них является балансировка грунта, однако она чаще всего настраивается автоматически. Остальные показатели настраиваются согласно инструкции и возможностей конкретного металлодетектора

Как пользоваться металлоискателем

Правильно выбранный и настроенный металлодетектор — только половина дела. Для успешной работы необходимо научится ним правильно пользоваться.Во время работы лучше не спешить. Разделите площадь поиска на зоны и плавно ведите улавливатель как можно ближе к земле, двигая его вправо и влево. Обнаружив цель, детектор подает звуковой сигнал. Если он четкий, значит обнаружен небольшой предмет в виде монеты, а если прерывистый — вы нашли предмет неправильной формы. С опытом придет умение определять по звуку размер находки и глубину ее залегания.Услышав звуковой сигнал, необходимо посмотреть на экран прибора. Перемещение указателя вправо позволяет классифицировать тип найденного металла. Если взять центр за 0, то перемещение стрелки к 8-12 указывает на золото, 26-28 — на медь.

В заключение можно сказать, что при поиске ценностей, металлодетектор является всего лишь вспомогательным прибором. Успешность работы больше зависит от умений и везения самого пользователя. Если вы твердо хотите стать профессиональным кладоискателем, пробуйте, набирайтесь опыта, и, возможно, однажды отыщите настоящий клад.

Практическое применение

Досмотр пассажиров с помощью металлоискателей в аэропорту Владивостока

Первый металлоискатель был изобретен в начале XX века[] в США. Первоначально прибор разрабатывался для предотвращения воровства металлических деталей с заводов. Но, впоследствии, польза металлоискателей была замечена и в других отраслях, как промышленных, так и военных.
Первоначально эти аппараты были чересчур велики и неудобны для массового использования, но в начале 60-х годов были разработаны более компактные модели.

Шотландский физик Александр Белл использовал металлоискатель, чтобы попытаться обнаружить место нахождения пули в груди американского президента Джеймса Гарфилда в 1881 году, хотя эта попытка и была безуспешной, поскольку тело президента находилось на металлической кровати, что вводило металлоискатель в заблуждение.

В военном деле (см. миноискатель).

Нашли широкое применение при поиске кладов и реликвий.

При поиске метеоритов:

Компания CEIA (Construzioni Elettroniche Industriali Automatismi) — Италия, родоначальник и основной двигатель прогресса в разработке металлодекторов, была основана в 1968 году. В 2018 году компания отметила свою 50-ю годовщину успешной работы на рынке безопасности, поставив более 500 000 металлодетекторов по всему миру и завоевав доверие лучших специалистов.
В 1979 году она патентует первый проходной металлодетектор с блоком управления на микропроцессорной основе. В 1982 году впервые выпускает МД с антеннами колонного типа и винтообразными обмотками.
В 1996 году CEIA патентует арочный металлодетектор с колоннами эллиптической формы. Это высокоэффективное устройство благодаря своему эстетичному и оригинальному внешнему виду может устанавливаться в государственных учреждениях высокого уровня и частных корпорациях, с непринуждённой легкостью вписываясь в окружающую обстановку и не нарушая её гармонии. Именно металлодетектор с антеннами эллиптической формы был выбран для обеспечения безопасности получившей широкую известность кампании «Jubilee 2000».
В 1997 году CEIA разрабатывает технологию для гуманитарного и военного разминирования по запросу нескольких международных агентств.
В 2002 году компания CEIA выбрана ООН как поставщик грунтовых металлодетекторов для программы разминирования в Афганистане.
Компания «Garrett Metal Detectors» (США) на Олимпийских играх 1984 года впервые представила досмотровые арочные и ручные металлодетекторы. С тех пор детекторами для безопасности оснащают аэропорты США и многих других стран, в том числе и России.

Инженеры компании Nokia разработали мобильный телефон, оснащенный возможностями металлоискателя. Устройство позволит владельцу обнаружить спрятанное оружие, определить место прохождения электрических кабелей или найти потерянные автомобильные ключи. В основе устройства лежат две катушки индуктивности, одна из которых выполняет функцию приемника, другая — передатчика. При появлении вблизи мобильного телефона какого-либо металлического предмета, сигнал катушки-передатчика отражается от него и попадает в приёмную катушку, после чего раздается звуковой сигнал.

Схема металлоискателя на транзисторах

Несложная схема на распространённых элементах. Необходимо транзисторы серии К315Б или К3102, резисторы, конденсаторы, наушники, элемент питания. Номиналы показаны на схеме.

Видео: Как правильно сделать металлоискатель (металлодетектор) своими руками

На первом транзисторе собран задающий генератор с частотой 100 ГЦ, а на втором собран поисковый генератор с такой же частотой. В качестве поисковой катушки взял старый пластмассовый ковш диаметром 250 мм, обрезал его и намотал медный провод сечением 0,4 мм2 количеством 50 витков. Собранную схему поместил в небольшую коробочку, загерметизировал и все закрепил на штанге с помощью скотча.

Схема с двумя генераторами одинаковой частоты. В режиме ожидания сигнал отсутствует. Если в поле катушки появляется металлический предмет, то меняется частота одного из генераторов и появляется звук в наушниках. Аппарат достаточно универсальный и обладает хорошей чувствительностью.

Схема металлоискателя на микросхеме К561ЛЕ5

Несложная схема на простых элементах. Необходимо микросхема, конденсаторы, резисторы, наушники, источник питания. Желательно сначала собрать катушку L2, как показано на фото:

Соединение кругов

На одном элементе микросхемы собран задающий генератор с катушкой L1, а катушка L2 используется в цепи поискового генератора. При попадании в зону чувствительности металлических предметов меняется частота поискового контура и меняется звук в наушниках. Ручкой конденсатора С6 можно отстроить лишние шумы. В качестве элемента питания используется батарея напряжением 9В.

В завершение могу сказать, что собрать прибор может каждый человек знакомый с основами электротехники и обладающий достаточным терпением, чтобы довести начатое дело до конца.

Это интересно: Выбор паяльника для полипропиленовых труб — рассмотрим досконально

Какие металлоискатели бывают

В зависимости от сферы применения, различают несколько видов этих приборов:

грунтовые;
подводные;
глубинные;
военные;
ручные досмотровые;
рамочные.

Поскольку речь идет о металлоискателях для индивидуального пользования, сразу можно сосредоточить внимание только на грунтовых и глубинных приборах. Все остальные применяются только в профессиональных узкоспециализированных целях, и поэтому из обзора их можно исключить

Разделить спектр приборов, которые нас интересуют, нужно по подготовке пользователей.

Детекторы для продвинутых пользователей уже более функциональны, и некоторые их характеристики приближаются к профессиональным.

Для профессионалов выпускаются приборы с широким спектром функций и настроек, они могут работать в разных режимах, благодаря имеющемуся пакету программ.

Частота металлоискателя для поиска чермета

Какой должна быть частота катушки металлоискателя для комфортного поиска черного лома? Все очень просто – чем ниже частота, тем больше глубина обнаружение крупных целей. И наоборот – чем выше значение частоты, тем лучше вести поиск мелких предметов на замусоренных местах.

Для поиска металлолома идеально подойдет частота 3 кГц – она способна увидеть металлическое ведро, закопанное на глубину около 1 метра, что уж говорить о более крупных и тяжелых предметах.

Если вы решили купить ACE 150, то в стандартной комплектации вы получите частоту 6,5 кГц, что тоже неплохо и вполне подойдет для поиска лома черных металлов.

А вот такие частоты, как 18,75 и близкие к 10 кГц – уже могут серьезно осложнить поиск чермета, т.к. даже при включенной дискриминации будут давать фантомные сигналы – чермет на цветмет и наоборот.

Катушка 3 кГц для металлоискателей x-terra 705

Где применяются металлоискатели

Спектр применения этих приборов очень широк. Они применяются в строительстве при прокладке коммуникаций для определения старых трасс, скрытой в стенах проводки. С помощью их полиция обнаруживает оружие под одеждой или в схронах у тех, кто связан с криминалом. Рамки металлодетекторов установлены сейчас практически на всех вокзалах и в аэропортах для обнаружения запрещенных предметов в связи с повышенной вероятностью террористических актов. В армии металлоискатели используются для обнаружения мин и неразорвавшихся снарядов и называются миноискателями. Водолазы ищут металлические предметы на дне водоемов на больших глубинах. Кладоискатели и любители антиквариата разыскивают монеты и старинные металлические предметы. То есть диапазон поиска очень широкий.

Базовый принцип работы МИ

Функционирование металлодетекторов основывается на практической реализации явления возникновения вихревых токов при изменении электромагнитного поля в процессе его распространения в физически неоднородной среде. По своей сути, МИ является электронным прибором, при включении которого создается направленный первичный сигнал, распространяющий в окружающей среде свое электромагнитное поле.

Принцип действия металлоискателя состоит в том, что при прохождении через предметы, обладающие токопроводящими свойствами (куски металла, минералы, элементы инженерных коммуникаций и т.п.), магнитное поле передаваемого (первичного) сигнала возбуждает на их поверхностях вихревые токи, создающие собственные поля. В результате искажаются конфигурация и параметры поля первичного сигнала, что фиксирует и обрабатывает принимающая аппаратура МИ. Параметры отраженного сигнала информируют о присутствии металлического предмета в зоне действия металлодетектора и его особенностях. В зависимости от уровня сложности схемотехники различных моделей МИ удается определять глубину залегания обнаруженного металлического предмета и его вид (золото, ферромагнитный сплав, цветной или черный металл).

Обратите внимание! Металлы не способны сами по себе испускать электромагнитные волны, чтобы каким-то образом «выдать» свое присутствие в грунте или в толще бетона. Только облучение направленным сигналом, исходящим от МИ, сможет возбудить вторичный сигнал от металлической мишени, который нередко называют отраженным или переизлученным сигналом

На рис. ниже показана условная схема генерации магнитного поля вторичного сигнала, наглядно поясняющая, как работает металлоискатель.

Схема генерации электромагнитного поля в процессе работы МИ

Вышеизложенный принцип работы металлоискателя, требующий облучения радиоволнами исследуемой среды/объекта и расшифровку принятых отраженных сигналов, является базовым для всех современных серийных МИ. Компактный ручной металлодетектор сотрудника безопасности крупного торгового центра и арочный металлоискатель в международном аэропорту, высота рамки которого превышает 2 метра, работают по одинаковому принципу.

Первые «радиодетективы»

Считается, что современный арочный металлодетектор имеет далекого «предка» – прообраз такого устройства нашли в древнем Китае. В первом веке нашей эры при входе в Императорский дворец были установлены колонны из магнитного железняка, которые притягивали любые железные предметы. Благодаря таким мерам безопасности, охрана императора выявляла возможных злоумышленников.

Лишь в прошлом столетии с развитием электро-радиотехники металлодетекторы приобрели знакомый вид. Первый арочный металлоискатель под названием «Радиодетектив» был создан в Германии в 1926 году. Инженеры из Лейпцига Геффшен и Рихтер изобрели прибор, с помощью которого можно было находить металлические инструменты у рабочих при выходе с завода, чем избавили охранников от длительных обысков. В своей разработке немецкие изобретатели использовали опыт создателя телефона Александра Белла, а точнее поиски пули в теле раненого американского президента Гарфилда с использованием изобретенного им металлоискателя.

Массовое применение арочных металлодетекторов началось с 1970-х годов, в связи с увеличившимся количеством террористических актов. В наши дни рамки металлоискателей можно встретить везде: в метро, на входе в торговые центры, даже просто на улице – мобильные рамочные металлоискатели устанавливают при различных мероприятиях. Современные арочные металлодетекторы могут обнаружить не только металл, но обладают и множеством других полезных функций.

Что такое металлоискатель

Электронный прибор, выявляющий материалы с электромагнитными свойствами в зоне действия специального детектора. В зависимости от типа металлоискателя они могут реагировать на магнитные свойства материалов либо на плотность грунтов.

Поэтому от того, какой необходим поиск, зависит вид тип металлоискателя. Неправильно будет сначала купить, а потом думать, как его применить. Сначала необходимо узнать, каким типом прибора может быть решена поставленная задача, а затем найти и купить наиболее подходящий. Поэтому я статью так и назвал, чтобы купить лучший для себя, а не наилучший вообще.

Мотивация изменения законодательства

Металлоискатель – это прибор, который позволяет искать металлические предметы в земле, воде, древесине, стенах. Некоторое время назад они активно использовались гражданами в быту, поиски «кладов» были популярным хобби. При этом часто такие поиски превращались в настоящие несанкционированные археологические раскопки, что причиняло вред древностям.

«Черных копателей» было нелегко привлечь к ответственности из-за несовершенства законодательства, пока в 2013 году не были внесены поправки в Уголовный кодекс РФ. В 2021 году никаких изменений в законодательстве о металлоискателях пока нет, они не запрещены. Поэтому не принят никакой новый закон о металлоискателях в России в 2021 году. С пояснениями к предыдущим редакциям закона можно ознакомиться ниже.

Так называемая «бабочка»

Такое прозвище связано с характерной формой площадки, на которой расположены индукторы.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек создается индукционное равновесие. Как только посторонний предмет с электропроводностью попадает в электромагнитное поле, баланс поля нарушается.

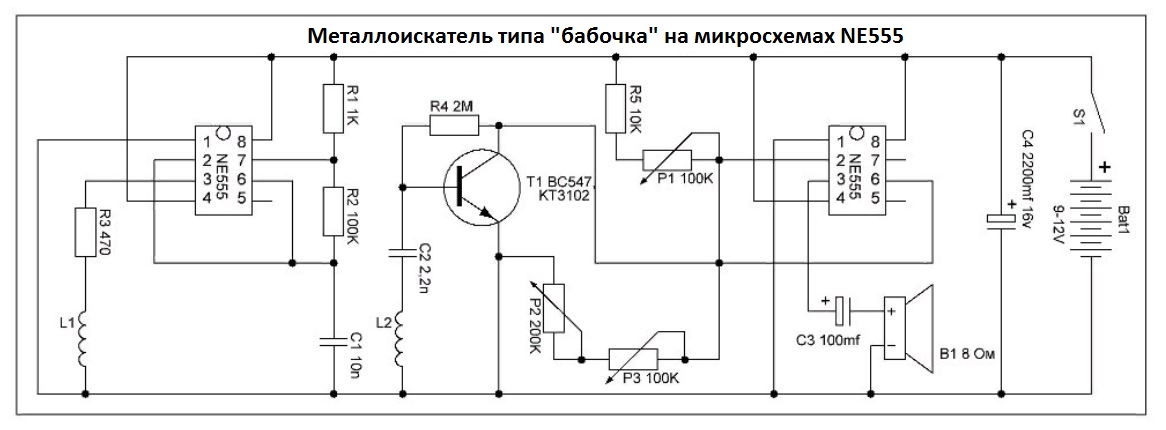

Генераторы реализованы на микросхемах NE555. На иллюстрации представлена типовая схема такого устройства.

Катушка для металлоискателя (на схеме их две: L1 и L2) изготавливается вручную из провода сечением 0,5-0,7 мм². Идеальный вариант — медный сердечник обмотки трансформатора с лакокрасочной изоляцией (снятый со всех ненужных трансформаторов). Характеристики не нужно поддерживать с максимальной точностью при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки захватывают монтажной резьбой и заливают трансформаторной краской. Если этого не сделать, вибрация катушек выведет схему из настроенного равновесия.

Электрическая схема

Возможны два варианта изготовления:

для аккуратности и надежности гравировку доски лучше по предложенному дизайну.
при небольшом количестве элементов его можно смонтировать на макетной плате, соединив ножки деталей с помощью проводников;

Любой «сопливый» припой может выйти из строя в поле и обидишься на потерянное время.

Как и транзисторный металлоискатель, NE555 требует некоторой настройки перед использованием. На схеме показаны три переменных резистора:

R2 примерно регулирует чувствительность;
R1 предназначен для настройки частоты генератора и достижения именно этого баланса;
с помощью резистора R3 можно установить чувствительность с точностью до 1 см.

Блок питания достаточно универсален: 9–12 вольт. Можно взять батарею от ИБП или собрать блок питания от батареек ААА. Хороший вариант — аккумуляторы 18650 (их еще и для вейпинга используют).

Настройка «бабочки»

Принцип работы описан выше, поэтому давайте просто разберем технологию. Выставляем все резисторы в центральное положение и обеспечиваем поломку синхронизации генераторов. Для этого сверните витки «восьмеркой» и двигайте их относительно друг друга, пока скрип не перейдет в треск. Это срыв синхронизации.

Скрепляем кольца и вращаем резистор R1 до появления постоянного треска через равные промежутки времени.

Поднося металлические предметы к перекрытию катушек (это точки поиска), вы получите постоянный писк. Чувствительность регулируется резистором R2.

Остается только регулирующий резистор R3, который вместо этого используется для коррекции падения напряжения в блоке питания.

Механическая часть

Стержень для металлоискателя своими руками изготавливается из легкой пластиковой трубы или из дерева. Использование алюминия нежелательно, так как это мешает работе. Схема и органы управления могут быть спрятаны в герметичном корпусе (например, в распределительной коробке для проводки).

Искатель бабочек готов к использованию.

Что находят любители металлопоиска

Обычно кладоискатели что ищут, то и находят. Как говорят сами копари, «ищем по войне» или «копаем монеты». Но, разумеется, металлоискатель не читает мысли хозяина, а реагирует на любой металл под катушкой, кроме исключённого пользователем.

Итак, есть определённая прослойка пользователей, которая живёт за счёт сдачи лома. Металлоискатель для них — инструмент заработка. С советских времён в полях, на месте деревень, машинно-тракторных станций, других объектов народного хозяйства остались просто залежи чёрного металла.

Канал Metal Digger наглядно показывает, как накопать полтонны металлолома. Смотрим.

Многие любители приборного поиска целенаправленно охотятся за монетами и антиквариатом. Сначала раскапывают архивы, определяют места бывших поселений, ярмарок и рынков, а потом раскапывают грунт на их месте. Возникает резонный вопрос: законно ли пользоваться металлоискателем а потом присваивать поднятые из земли реликвии. Ответ — в нашей статье Закон О Металлоискателях 2021 в России.

Вот, например, видео канала В поисках раритетов и кладов. Целая пригоршня монетосов — «уставшие» советы и вполне бодрая империя — и копейки Николая и денежки Александра и много ещё чего интересного.

Нелишним будет прочесть эту статью и любителям «копа по войне». Им же порекомендуем свежее видео камрада Гельмут Вайссвальд.

Если вас не смущает некоторая напыщенность речи и морализаторство ведущего — канал очень информативный, на нём просто тонны видео военных раскопок.

По каждому направлению приборного поиска в интернете есть масса полезной и бесполезной информации, видео, гайдов — копай не хочу. Главное помнить о правовых аспектах.

До 30 000 — 40 000 рублей — глубина 40 см на монету и 120 см на крупный объект

Это уже полноценные полупрофессиональные металлоискатели для поиска настоящих сокровищ. Ценовой сегмент представляет высокотехнологичные устройства, позволяющие серьезно заняться поисками. Способны обнаруживать изделия на глубине боле 1 метра. Качественный дискриминатор способен стабильно работать в 3 режимах поиска металлов и, при необходимости, исключит потерю времени на извлечение металлических болванок.

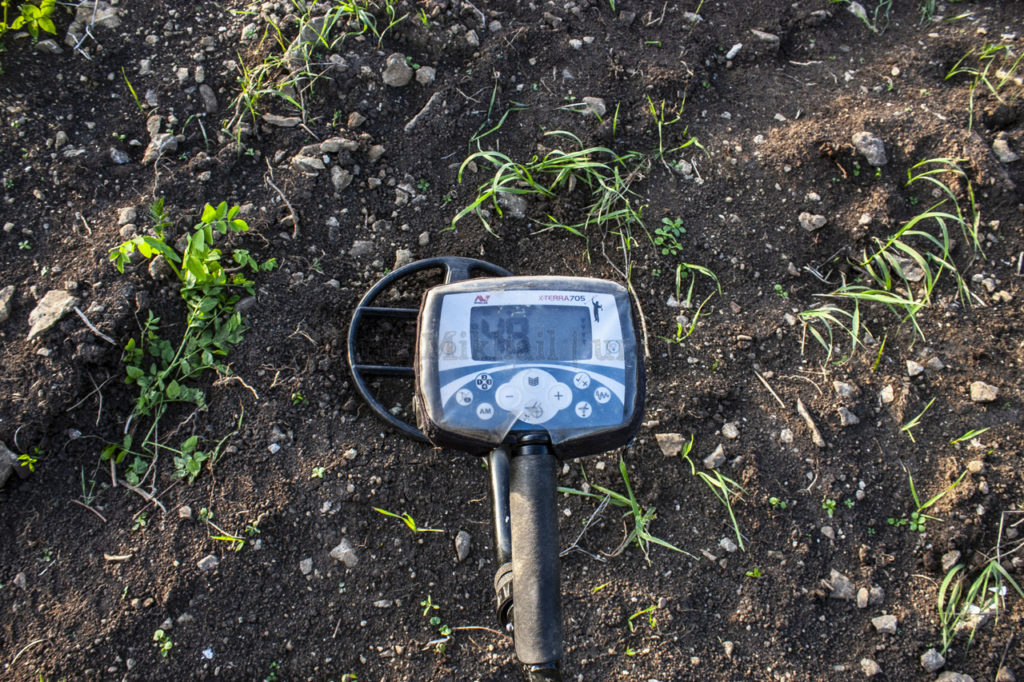

Наибольшую популярность приобрел мощный металлоискатель X-Terra 705. За счет небольшой цены и высокого качества он стал наиболее покупаемым детектором. При доступной стоимости предоставляет возможность работы в трех диапазонах частоты – 3; 7,5 и 18,75 кГц, что открывает широкие возможности для поиска предметов любых размеров. Применение технологии VFLEX позволяет увеличивать уровень чувствительности и работать, даже если воздействуют электрические помехи, к примеру, около воздушных линий электропередач. Универсальный прибор, позволяющий проводить поиск кладов, монет, ювелирных изделий и драгоценных металлов.

Garrett APEX
Minelab x-terra 705
Minelab EQUINOX 600
XP ORX

Параметры выбора металлоискателя

Особенности конструкции и функционирования поисковых катушек

Все катушки можно условно разделить на те, которые обладают широким и узким захватом. Преимуществом первых является то, что они позволяют за относительно небольшой промежуток времени провести разведку большей территории. К тому же, такие катушки имеют более широкий охват, что практически исключает возможность ошибки.

Тем не менее, есть у таких устройств и свои недостатки. К примеру, они не способны (или практически не способны) дискриминировать мишени (то есть выделять мусор, к примеру). В отличие от них, приборы с узким захватом здесь имеют явные преимущества. Если заниматься вопросами поиска профессионально, можно использовать оба типа оборудования.

Оборудование с узким охватом, способно проводить более точечную разведку местности.

Кстати, подавляющее большинство современных металлоискателей оснащаются так называемыми дискриминаторами. Эти устройства способны различать цели, что в значительной мере повышает эффективность поиска.

Для решения проблемы влияния электромагнитного поля земли на работу металлодетектора применяют экраны Фарадея, которые могут быть выполнены из оксида железа. Стоит отметить, что исключить полностью влияние электромагнитного поля земли практически невозможно и в современных устройствах эта задача до конца так и не решена.

На что стоит обратить внимание при выборе металлоискателя

Одним из первых показателей, на который обращают внимание любители — глубина поиска. Каждому пользователю такого оборудования хочется, чтобы его прибор мог одинаково хорошо «видеть» металлы на разных глубинах

Но, к сожалению, с технической точки зрения это на сегодняшний день невозможно.

Поэтому, перед покупкой такого оборудования необходимо определиться с тем, на каких глубинах будут вестись поиски и приобретать устройства исходя из этих соображений

Здесь также важно понимать, что практически ни один производитель не указывает точные цифры глубины детекции, так как этот параметр находится в прямой зависимости от множества факторов, в том числе размеров мишени

Помимо этого, на такой параметр, как глубина обнаружения, может влиять еще и степень минерализации земли. Вполне логично, что чем выше этот показатель, тем меньше глубина обнаружения.

2. Важным параметром металлоискателя является и возможность дискриминации целей, то есть способность устройства отличать различные мишени по типу материала. Этот показатель сказывается на стоимости. Чем выше способность к дискриминации у прибора, тем больше он будет стоить.

Выбирая устройство, стоит обратить внимание на наличие функции пинпоинт, которая позволяет выявлять точное местоположение предмета в земле. Отсутствует только в самых бюджетных моделях

Обратить внимание при выборе стоит и на то, насколько устройство функционально, какие опции предлагаются производителем и насколько легко с ним работать. Для любителей обычно достаточно всего несколько настроек

К тому же желательно, чтобы прибор был максимально прост в эксплуатации.

5. Вес оборудования также имеет значение при выборе. Ведь любые поиски ограничены лишь физическими возможностями оператора. Чем выше масса прибора, тем меньше времени оператор сможет работать с ним без перерыва.

Стоит обращать внимание и на такой показатель, как герметичность устройства. Работы могут проводиться в разных погодных условиях

Не всегда получится выбрать теплый солнечный день. Соответственно, не только оператор, но и оборудование должно быть готово к эксплуатации в экстремальных условиях. На сегодняшний день большинство универсальных металлоискателей имеют герметичный корпус, защищающий прибор от воздействия атмосферных осадков.

Мультисенсорная детекция

При использовании данной технологии передатчики и датчики приемника сканируют человека с обеих сторон. Используются магнитные поля низкой интенсивности, которые безопасны для пользователей кардиостимуляторов сердца, беременных женщин, пленочных и магнитных носителей. Металлические объекты анализируются 33 000 раз в секунду. Это контрастирует с детекторами импульсной индукции, у которых частота намного меньше. Многофункциональная сенсорная матрица в 80 раз быстрее проводит анализ и позволяет находить металлические объекты с большой точностью и в широком диапазоне скоростей их движения.

Для цифровой обработки сигналов используется цифровой процессор, а стабильную работу обеспечивает диагностическая программа самоконтроля. Схема обнаружения работает постоянно. От частых ложных срабатываний, характерных для многих детекторов, позволяют избавиться высокоэффективные алгоритмы подавления электромагнитных помех. Технология может использоваться в средах, где большинство других технологий оказываются неработоспособными.

Лучшие производители металлоискателей

Поскольку производителей на рынке сейчас очень много, выделим несколько наиболее популярных, надежных, выпускающих качественную продукцию по доступным ценам и постоянно совершенствующих свои изделия

Можно обратить внимание на Bounty Hunter из США, которая выпускает долговечные многофункциональные модели. Пользуются популярностью изделия болгарской фирмы Detech, у которой одни из лучших катушек

Техасская Fisher Research labs является вообще одним из лидеров на рынке металлодетекторов. Так же, как и мировой лидер производства этого сегмента рынка австралийская Minelab.

Можно назвать много других фирм из Азии, Европы, Китая, но право выбора принадлежит каждому, кто решил приобрести металлоискатель.

Виды катушек

Одна из важных деталей металлоискателя — это катушка, от которой зависит диапазон и глубина поиска. Разновидностей катушек очень много, поэтому выделим основные:

концентрическая, которая применяется в схемах VFL и VFLEX и состоит из двух обмоток, расположенных одна в другой;
моно, самая простая из всех с одной обмоткой для PI и RF схем;
Double-D, катушка, которая имеет две обмотки как две буквы D, эллиптической формы с общей спинкой, по принципу работы сходна с концентрической, но рабочая полоса у катушки более широкая;
Super-D катушка, которая работает на принципе ZVT и устанавливается в количестве трех штук, где центральная работает на передачу, а внешние работают как приемники, и применяется на всех грунтовых аппаратах, кроме RF, охватывая небольшие площади, что позволяет легко работать тщательным поиском на больших площадях;
эллиптическая, которая позволяет растягивать поле, захватывая при этом большую площадь поиска, хотя точность местонахождения объекта не очень высокая;
прямоугольная для глубинных устройств с RF схемой работы и не пригодна для других аппаратов;
бабочки, которая представляет разновидность DD варианта, но измененная по форме.

Правила установки

Установка рамок металлодетекторов начинается со сборки устройства по инструкции. Панели располагаются согласно схеме, каждая должна стоять на своем месте относительно центрального блока. В разъемы устанавливают центральный блок. Вся конструкция скрепляется болтами, которые обязательно есть в комплекте. Шнур питания обычно подключается к одной из боковых панелей. Туда же входит и сетевой шнур. Для удобства установки в некоторых моделях в обоих панелях имеется разъем для подключения провода электропитания.

В некоторых случаях если детектор устанавливаются близко к металлическим элементам (к примеру, к железобетонной стене, где есть арматура), то в настройках выставляют определенные параметры чувствительности, ведь находящийся рядом металл может создавать помехи. Затем с помощью ключа прибор включается, активируется самодиагностика, после чего он готов к работе.
