Силовой кабель асб. классификация, характеристики и применение

Конструкция

Конструктивно АСБл имеет куда более сложную структуру, чем слаботочные варианты кабельной продукции. Это связанно с тем, что он должен обеспечить безаварийные условия электроснабжения в высоковольтных сетях.

Рис. 1: Конструкция кабеля АСБл

Как видите из рисунка, вся конструкция состоит из следующих элементов:

1 – алюминиевые токоведущие жилы, в зависимости от конкретной модели АСБл они могут иметь монолитную структуру (при этом в маркировке может присутствовать обозначение «ож» – однопроволочная жила) или многопроволочную, когда каждая жила набирается из нескольких проволок (в маркировке может присутствовать обозначение мн – многопроволочная жила). Форма жил выбирается в зависимости от назначения и характеристик АСБл – может быть круглой, секторной или и той, и другой формы.

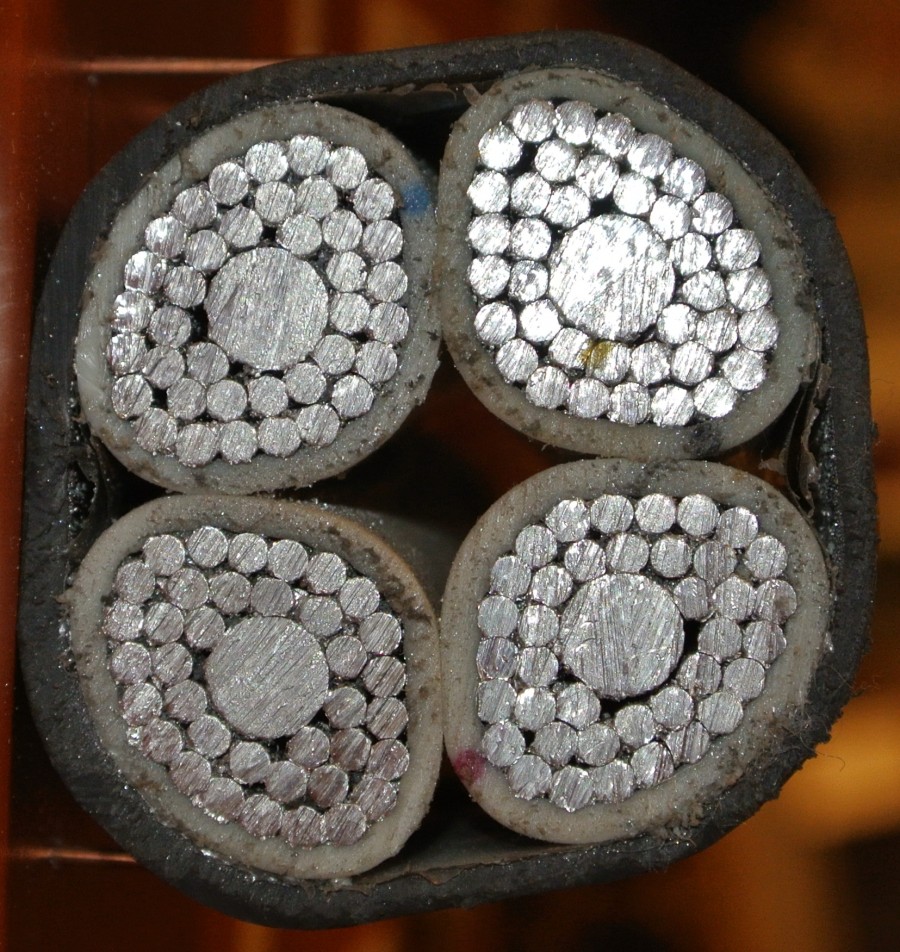

Рис. 2: форма жил АСБл

2 — фазная изоляция – изготавливается из бумаги с влагоотталкивающей пропиткой. Наносится на жилы посредством намотки, для каждой из них используется цифровая маркировка на изоляции или бумага на каждой из них отличается по цвету.

Рис. 3: пример цветовой маркировки изоляции жил

3 – жгуты для удержания формы кабеля – изготавливаются из бумаги или полимерных материалов и закладываются между жилами. Основная задача – придать жесткости конструкции и не допускать образования пустот при изгибе.

4 – слой поясной изоляции – выполняется из пропитанной маслянистым составом бумаги. Которая плотным слоем укладывается на собранные жилы со жгутами.

5 – экран – выполняется из токопроводящего материала, как правило, металлической пленки для удаления электромагнитного поля от самого кабеля на окружающие линии коммуникации и от других источников излучения на кабель.

6 – оболочка – изготавливается из прессованного свинца и предназначена для защиты от проникновения влаги и механических нагрузок.

7 – антикоррозионная лента (та самая, которая обозначается буквой «л» в маркировке АСБл) выполняется из полимерной и бумажной намотки с битумным наполнением. Ее основная задача – предотвратить воздействие агрессивных веществ, которые могут разрушить кабель.

8 – броня – выполняется стальными полосами, намотанными на кабель в два слоя. Предотвращает разрушение рабочих элементов и их изоляции от механического воздействия острыми предметами.

9 — наружное покрытие – изготавливается из волокнистых материалов (стекловолокна, ткани, полимеров) пропитываемых битумно-мастичными составами для защиты брони от коррозионных разрушений.

АСБ2л 3х70 — Описание и технические характеристики

— Кабели применяются для прокладки: в земле (траншеях), если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; — В земле (траншеях) со средней коррозионной активностью, с наличием блуждающих токов; — В земле (траншеях) с высокой коррозионной активностью, с отсутствием блуждающих токов; — Предназначены для наклонных и горизонтальных трасс; — Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц; — Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрифицированного транспорта.

• три медных однопроволочных или многопроволочных токопроводящих жилы, с площадью поперечного сечения 70 мм2;
• Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
• Заполнение из бумажных жгутов;
• Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
• Свинцовая оболочка;
• Подушка из битума, пленки ПВХ и крепированной бумаги;
• Броня из стальных оцинкованных лент;
• Наружный покров из волокнистых материалов;

• А алюминиевая токопроводящая жила.
• С свинцовая оболочка.
• Б броня из стальных оцинкованных лент.
• 2л 2 слоя из полиэтилентерефталатных лент в подушке под броней.
• 3 Количество токопроводящих жил
• 70 Номинальное сечение жилы (мм2)

• теоретический вес 1 км: 2 576,57 кг
• диаметр поперечного сечения: 34,79 мм
• минимальный радиус изгиба (ож*): 626 мм; (мп*): 522 мм
• номинальная толщина изоляции жил: 0,50 мм
• эл. сопротивление изоляции на 1 км и 20оС: 100 МОм
• допустимая токовая нагрузка: на воздухе: 180 А; в земле: 184 А
• допустимый ток короткого замыкания: 5,52 кА

Длина кабеля при намотке на деревянные барабаны:
№ Барабана	8	8а	8б	10	12	12а	14	16а	17	18	20	22
Длина (м)	—	—	—	100	200	300	450	750	750	850	1400	1600

м.

№ барабана Без барабана 8 8а 8б 10 12 12а 14 16а 17 18 20 22

Строительная длина: 300 м. * ож — одножильный кабель, мп — многопроволочный кабель.

k-ps.ru

Сфера применения

Поскольку это тяжелый и негибкий, но при этом очень прочный провод, основное его назначение — прокладка линий электропередач высокого напряжения напрямую в земле, траншейным способом. Он также может использоваться для прокладки в шахтах, коллекторах и тому подобных местах, но это нецелесообразно, так как для них существуют более подходящие типы кабелей.

Провод типа АСБ и АСБл можно прокладывать в почве с низкой и умеренной коррозионной активностью. Коррозионная активность определяется по отношению к стали, свинцу и алюминию, так как все три этих металла присутствуют в составе провода. Основной показатель — величина pH, плюс присутствие в почве ионов некоторых активных веществ.

Единственное, чего не должно быть в почве в зоне прохождения кабельной трассы — это наводок блуждающих токов. Кроме того, провод не должен подвергаться нагрузкам, приложенным продольно, так как он боится растяжения. Алюминий недостаточно стоек на разрыв.

Кабель типа АСБ2л можно применять в химически активных грунтах, с высокой степенью коррозионной активности. Хотя нужно учитывать, что природа непостоянная, и с течением времени свойства грунта могут значительно измениться.

Технико-эксплуатационные характеристики АСБ

Каждое изделие перед сдачей в эксплуатацию подвергается испытаниям в специализированных лабораториях. Испытание кабеля проводится путем подачи на него напряжения, в два раза и более превышающего его номинальное значение:

• для изделий, рассчитанных на 1 кВ – испытательное напряжение – 4 кВ;
• на 6 кВ – 17 кВ;
• на 10 кВ – 25 кВ.

Основными параметрами характеризующими кабельно-проводниковую продукцию являются следующие:

• номинальное напряжение – 1,6,10 кВ;
• частота тока – 50 Гц;
• длительно допустимая температура
  • для изделий на 1 и 6 кВ — +80°С,
  • на 10 кВ — +70°С;
• min изгибающий радиус
  • изделий с однопроволочными жилами – 15 D наружных,
  • с многопроволочными – 25 D наружных;
• max температура нагрева жил при перегрузке — +90°С, при КЗ — +200°С;
• предполагаемый период эксплуатации – не менее 30 лет.

Другие параметры наиболее часто используемых изделий удобнее представить в виде таблицы:

Количество жил и их площадь сечения, мм²	R max при t +20°С, Ом/км	Оболочка из свинца, мм	Наружный D кабеля, мм	Поставляемая стандартная длина, м	Вес изделия, кг/км
Кабели 1000 В
3х35,0	0,87	1,11	30,10	450	1947
3х50,0	0,64	1,15	31,70	//	2157
3х70ож	0,44	1,21	34,50	//	2532
3х95ож	0,32	1,26	37,70	400	3077
3х120ож	0,25	1,32	40,60	//	3623
3х150,0	0,21	1,36	45,40	350	4458
3х185,0	0,16	1,42	48,70	//	5109
3х240,0	0,13	1,52	55,30	//	6548
3х50+1х25	0,64/1,2	1,21	34,40	450	2593
3х70+1х35	0,44/0,87	1,26	38,90	//	3375
3х95+1х50	0,32/0,64	1,32	42,70	400	4020
3х120+1х70 ож	0,25/0,44	1,45	46,0	//	4517
3х150+1х70 ож	0,21/0/44	1,45	49,70	350	5252
4х35,0	0,87	1,15	33,40	450	2353
4х50,0	0,64	1,21	36,20	//	2687
4х70,0	0,44	1,26	41,10	//	3674
4х95ож	0,32	1,36	41,90	400	3857
4х120,0	0,25	1,42	47,70	//	4831
4х150,0	0,21	1,46	48,80	350	5480
4х185,0	0,16	1,56	51,50	//	6208
Кабели 6000 В
3х50,0	0,64	1,32	37,70	450	2928
3х70,0	0,44	1,42	42,40	//	3840
3х95ож	0,32	1,36	43,70	400	4014
3х120ож	0,25	1,42	45,90	//	4490
3х150,0	0,21	1,46	50,60	350	5400
3х185,0	0,16	1,52	53,40	//	6029
3х240,0	0,13	1,62	59,90	//	7560
Кабели 10000 В
3х95ож	0,32	1,46	47,60	400	4708
3х120ож	0,25	1,52	49,90	//	5219
3х150ож	0,21	1,56	52,80	350	5853
3х185ож	0,16	1,62	55,40	//	6536
3х240ож	0,13	1,68	60,10	//	7742

Форма сечения токопроводящих жил может быть круглой или секторной. Это касается одно- и многопроволочных жил.

Требования по хранению и транспортировке

Перевозка и хранение силового кабеля АСБ производится на деревянных барабанах

Выпуск изделия с предприятия осуществляется на деревянных и металлических барабанах № 14- № 22 с диаметром шейки 750-1320 мм и ее длиной 710-1000 мм. На этих же барабанах рекомендуется осуществлять транспортировку и хранение, при этом они должны находиться только в вертикальном положении. Ни при каких обстоятельствах не допускается перевозка барабана с кабелем лежа на «щеке».

Требования по монтажу кабеля

Одним из условий применения кабельной продукции АСБ является отсутствие в почве блуждающих токов

Особенно важно это при монтаже изделий на 6 и 10 кВ, когда присутствие блуждающих токов должно быть исключено полностью в целях безопасности. Особое внимание нужно обращать на используемый в проводнике пропитывающий состав. Прокладывание кабеля АСБ с пропиткой из нестекаемых соединений допускается практически при любых уклонах трассы. Использование текучих соединений пропитки устанавливает ограничения при эксплуатации изделия:

Использование текучих соединений пропитки устанавливает ограничения при эксплуатации изделия:

Использование текучих соединений пропитки устанавливает ограничения при эксплуатации изделия:

• перепад уровней не должен превышать 25 м;
• при разнице высот более 15 метров, обязательным условием становится использование стопорных муфт.

Глубина нахождения кабеля в земле должна составлять не менее 0,85м. Дно траншеи покрывается песчаной подушкой, на которую укладывается проводник, а сверху снова насыпается слой песка примерно 20 см. Для обозначения кабельной трассы и ее защиты от механических повреждений, по всей длине прокладывается сигнальная защитная лента. После этого траншея засыпается грунтом.

При прокладке под проезжей частью проводник помещается в кабель-канал и трубу

Минимальная температура окружающей среды, при которой разрешается проводить монтаж – не ниже 0°С, хотя после укладки, в неподвижном состоянии, кабель сохраняет работоспособность при -50°С.

Где используется

Главная задача АСБ — передача электротока для питания базовых установок сети, использующих напряжение переменного типа от 1 до 10 кВольт. Возможно применение и для постоянного напряжения. Его часто используют для того, чтобы уложить проводку под грунтом, где велика вероятность обрыва обычного тонкого кабеля. Есть одно условие: земля должна обладать свойствами низкой или средней коррозии для типа АСБ (АСБл). С высокой степенью коррозии справится АСБ2л. Важным эксплуатационным условием является и то, что шнур нельзя натягивать и допускать в нем наличие «блуждающих» электрических токов.

Важно! Чаще всего применяют следующие тип АСБ с сечением от 70 до 240 миллиметров и конструкцию из трех жилок. Также АСБ имеет аналоги — АСБШв и ЦАСБ. Проводник создан так, что одной из его ключевых характеристик является высокая эксплуатационная надежность

Это позволило использовать его в строительных компаниях для проводки под землей. Продлить номинальный срок службы просто: достаточно грамотно уложить его и использовать в соответствие с прилагаемыми инструкциями

Проводник создан так, что одной из его ключевых характеристик является высокая эксплуатационная надежность. Это позволило использовать его в строительных компаниях для проводки под землей. Продлить номинальный срок службы просто: достаточно грамотно уложить его и использовать в соответствие с прилагаемыми инструкциями.

Многожильный силовой кабель

Кабель АСБ-1

Трехжильный кабель АСБ-1 на напряжение 1кВ. В бумажной изоляции. ГОСТ 18410-73

Описание

Сфера применения силового кабеля АСБ-1 довольно широка. Обычно этот сорт кабеля используют для передачи электрической энергии от места генерации к месту преобразования и дальнейшего потребления. А это значит, что кабель силовой должен быть в первую очередь высоко надежным, т.к он находится под высоким напряжением тока.

Кабель силовой АСБ-1 применяется при монтаже (прокладке) высоконадежной проводки в промышленности и в быту. Силовые кабели данной марки различаются по типам нагрузки и средам применения в зависимости от отраслевых, а также производственных стандартов. Кабель силовой АСБ-1, применяемый в бытовых условиях, должен быть защищен надежным образом от вероятных возгораний , а силовые кабели марки, применяемые на производстве, отвечать нормам безопасности для устройства электропроводки высокого напряжения. Чаще всего применяется кабель силовой с алюминиевыми проводящими ток жилами. Он отличается высокой устойчивостью к изгибанию, благодаря специальной защитной оплетке. Силовые кабели данной марки с жилой (проводником) выполненным из аллюминия не распространяют горение. Кабель силовой имеет различное строение, в зависимости от сырья, из которого сделана жила, и от принципа изоляции.

Кабели АСБ 1 — могут применяться в энергосетях постоянного тока при показателях напряжения в 2.5 раза больше номинального значения переменного напряжения. применяется для прокладки (монтажа) в земляном грунте (траншеях различного назначения) на трассах с низкой, а также средней коррозийной интенсивностью при наличии или при отсутствии признаков блуждающих токов, а также и на трассах с высокой коррозийной интенсивностью, где отсутсвуют блуждающие токи, если в ходе его текущей эксплуатации и применения кабель не подвергается нагрузкам, растягивающего типа.

Это кабель с пропитанной специальной изоляцией, выполненной из элекртотехнического сорта бумаги алюминиевой проводники (жилы) или жил (проводников) в оболочке из свинца.

Номинальное напряжение тока, кВ, для кабелей подобного типа ЦААБл, ААБл — 1; 6; или 10 Допустимые рабочие температуры, от -50 до +50

Минимальный радиус сгиба, при монтаже (прокладке) кабеля -25 общий диаметр ов.

Конструкция

1. Жила однопроволочная или многопроволочная медная или алюминиевая
2. Пропитанная бумажная изоляция с разноцветной маркировкой жил
3. Поясная бумажная изоляция
4. Экран из электропроводящей бумаги
5. Алюминиевая или свинцовая оболочка
6. Битума и ПВХ
7. Броня из стальной проволоки (ленты)
8. Внешний слой

Расшифровка маркировки АСБл

Как и в любом другом варианте кабельно-проводниковой продукции первую информацию об изделии вы можете получить, изучив его маркировку. Для данной марки название включает в себя буквенно-числовое обозначение.

Посмотрите на буквенную часть, маркировка кабеля АСБл расшифровывается следующим образом:

• А – обозначает, что токоведущие жилы изготовлены из алюминия;
• С – указывает на то, что данная марка оснащена свинцовой оболочкой;
• Б – указывает на наличие бронированной оплетки, которая изготавливается из стальных лент.
• л – обозначает, что под броней закладывается дополнительная лента из битума, полимера, лавсана, в зависимости от производителя ее состав может отличаться. Существуют также марки АСБ2л, которые имеют двойной слой дополнительной ленты под броней.

Рассмотрим пример маркировки кабеля АСБл 4×70, здесь аббревиатура свидетельствует о том, что кабель имеет алюминиевые жилы, свинцовую оболочку, броню и битумные ленты. Цифра 4 указывает на количество жил, а 70 на сечение каждой из них, в данном случае по 70 мм2 каждая. Для лучшего понимания особенностей устройства о кабеля АСБл рассмотрите его конструкцию.

Условия хранения и транспортировки

Правильно проложенный шнур без нарушения техник эксплуатации и прокладки может служить не один десяток лет. Однако при неверной прокладке и неаккуратной транспортировке его легко повредить и это окажется незамеченным для невооруженного глаза. Даже есть проверить шнур устройством максимального напряжения, которое используют для оценки пригодности кабеля к работе, не всегда могут дать однозначный ответ, есть ли поломка или нет. Лишь по истечению, возможно, нескольких лет из-за постоянной и интенсивной нагрузки некоторые участки кабеля потеряют свои свойства и случится пробой.

Именно поэтому только строгое соответствие всем нормам хранения, транспортировки и укладки шнура дают полную гарантию того, что последний не получил повреждения. Для того чтобы нормы выполнялись, необходимо поручать надзор за работами более опытным и квалифицированным рабочим и мастерам, которые отлично разбираются в кабельных работах любого профиля. Транспортировка и хранение кабеля также имеют ряд требований, которое должны обеспечивать сохранность изделия. К ним относятся:

• Обеспечение сохранности барабана до полной прокладки провода;
• Обеспечение сохранности герметичной пробки на концах кабеля, роль которых выполняют обыкновенные колпачки из свинца;
• Обеспечение отсутствия воздействиях прямых солнечных лучей на голую пластмассовую изоляцию;
• Хранение барабанов под навесами или в сухом помещении в правильной последовательности для удобства погрузки;
• Хранение кабелей, имеющих подвергающийся коррозии внешний слой только в закрытых и сухих помещениях.

Правильное хранение

Как расшифровывается

Силовой кабель АСБ — это проводниковое устройство, которое состоит из алюминия и изоляционной пропитанной бумаги. Оно передает и распределяет на большие расстояния электрический ток в установки базового типа, а также в сети, которые рассчитаны на прохождение только постоянной силы тока. Нормальное напряжение переменного типа, допустимое для кабелей такого типа колеблется от 1.6 до 10 кВольт, а частота тока — 50 Гц.

Расшифровать аббревиатуру кабеля очень просто:

• Буква «А» — это обозначение алюминиевого токопроводящего проводника;
• Буква «С» — наличие оболочки из свинца;
• Буква «Б» — установка дополнительно защиты в виде стальных лент.

Важно! Есть также виды кабеля АСБл и АСБ2л, имеющие небольшие отличия. Расшифровка у них, как и характеристики, абсолютна такая же, за исключением того, что л и 2л обозначают дополнительный слой или два слоя ленты из битума, находящейся под «броневым» слоем. Далее будут разобраны основные технические характеристики провода и способы его применения

Далее будут разобраны основные технические характеристики провода и способы его применения.

Расшифровывать аббревиатуру бывает полезно

АСБ кабель: расшифровка и маркировка

Кабель представлен аббревиатурой из 3х букв, АСБ. Расшифровывается такой кабель так: А- это токоведущая жила изготовлена из алюминия, С это жила находится в свинцовой оболочке и. Б – это то, что кабель имеет защитную броню, которая изготовлена из стальной ленты. В буквенном обозначении кабеля могут быть и символ л или 2л, такие символы дают нам понять, что в конструкции кабеля так же присутствует слой битума, если слой один то он обозначается л, а если 2 слоя то 2л. К примеру, кабель АСБл имеет слой ленточного битум, а кабель АСБ2л имеет 2 слоя ленточного битума.

Кроме названия кабеля в буквенном обозначение также присутствует информация о количестве жил и их сечении, о строение проводников и присутствии дополнительных жил, а еще есть информация о номинальном напряжении, которое является рабочим для кабеля.

К примеру:

• Кабель, который имеет 3 силовые жилы, сечение которых 70мм2 и рассчитан на номинальное напряжение в 1Кв будет иметь такие обозначения: АСБ3х70-1»
• А вот кабель, который имеет 3 однопроволочные жилы, сечением по 180мм2 и который рассчитан на номинальное напряжение 6кВ будет обозначен так: АСБ2л3х185ож-6;
• Еще может быть кабель, который имеет 3 основные жилы сечением 95 мм2 и 1ну сечением 50 мм2 дополнительную, будет обозначен так: АСБл3х95+1х50-1.

Если в обозначение кабеля нет символа ОЖ, то это означает, что жилы кабеля состоят из некоторого количества проволоки. Итак, мы определились с тем, что значит расшифровка АСБ. Сам силовой кабель может быть представлен в следующих параметрах: 3х120, 3х240, 3х150 каждый из вариантов имеет свои технические характеристики.

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

• Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — означает, что внутренняя изоляция выполнена из ПВХ материала;

Конструкция изделия

• В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
• Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
• П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
• Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
• Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
• Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
• г — будет обозначаться, что провод имеет высокую герметизацию;
• Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Таблица для силовых кабелей

• О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
• нг — негорючий электрокабель;
• Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

• К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
• символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
• В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0.8

• Ф — изоляционная оболочка произведена из фторопласта;
• Г — голый кабель;
• Ш — говорит о том, что это шнур;
• Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Основные производители

Выбирая какую-либо модель кабеля АСБл, следует обращать особое внимание на его производителя. Так как именно от него будет зависеть соблюдение всех заявленных заводом параметров

В противном случае эксплуатирующая организация может столкнуться с той ситуацией, когда линия не выдержит подключенной к ней нагрузки из-за слабой изоляции или недостаточного сечения. Наиболее популярными производителями кабеля АСБл являются:

• «Москабель»;
• «Кольчугинский ;
• «Белтелекабель»;
• «Людиновокабель».

Приобретая их продукцию, вы можете быть уверенными в соответствии параметров действительности

Если вы используете продукцию других производителей, обращайте внимание на состояние всех слоев в разрезе – при наличии смещения в кабеле на бухте, лучше воздержаться от их приобретения

Особенности монтажа

Стоит учитывать, что все приведенные технические параметры будут работать в полную силу только при условии качественного монтажа и соблюдения необходимых эксплуатационных условий.

Например, при прокладке и использовании силового кабеля рекомендуется обращать внимание на следующие нормы и стандарты:

• Монтаж шнура данного типа осуществляется только при плюсовых температурах, так как “минус” вызовет нарушение изоляционного слоя, появление микротрещин, сломов, что может привести к утечке тока.
• Оптимальными для подземной прокладки стандартных видов силового проводника считаются уровни коррозийной активности не выше среднего.
• Почва с высокой коррозией требует использования усиленных изоляцией марок АСБ2л.
• Растягивание провода недопустимо, так как конструкция может прийти в негодность.
• При монтаже подземных линий необходимо удостовериться, что в почве отсутствуют блуждающие токи.

Применение

1. Прокладка осуществляется в траншеях, в земле (уровень коррозионной активности не выше среднего). Блуждающие токи не нормируются.
2. Разрешается прокладывать кабель асбл 3х120 при высоком уровне коррозионной активности почвы, при отсутствии токов блуждения, при выполнении дополнительных указаний, например, проводник не должен подвергаться растяжению.
3. Монтаж проводится в зонах с умеренным и холодным климатами. Тип помещения – открытый.
4. Допускается эксплуатация в помещениях взрыво- и пожароопасного класса.
5. Пропиточный материал изоляции имеет свойство не растекаться (возможны иные буквенные обозначения – «ЦАСБл»). С связи с этим, укладка кабеля может производиться по наклонной/вертикальной поверхности, не ограничиваясь сменой высоты.
6. Кабельные изделия марки АСБл ввиду защитной оболочки из свинца способны выдерживать химическое влияние внешней агрессивной среды, химикатов, входящих в состав почвы.

Климатические исполнения, в которых эксплуатируется проводник – умеренная и холодная зоны. Монтаж и работа в кабельной траншее допускается при не превышении среднего уровня коррозионной активности, отсутствии токов блуждения, не подвергается растяжению.

Кабельная продукция данной марки рассчитана на работу в сети со средним и низким напряжениями (до 10 кВ включительно) на промышленной частоте. В транспортных электрифицированных системах используется кабели, в которых имеются две контрольные жилы, выполненные из меди, площадь сечения составляется 1,5 мм2.
