Обоснование для калькулятора расчёта оптимального сечения кабеля
Продолжительность безопасной работы электроразводки напрямую зависит от:
- Точного расчёта на калькуляторе сечения кабеля по мощности и длине;
- Выбора материала жил и изоляции;
- Правильной укладки и подключения.
При этом все факторы находятся в прямой зависимости друг от друга.
Жилы для проводов изготавливают из алюминия или меди. По эксплуатационным характеристикам, медные жилы превосходят алюминиевые провода при равной площади сечения кабеля, онлайн калькулятор учитывает эти параметры при расчётах. Медь на 20% лучше проводит электричество и жилы более гибкие, но алюминий дешевле.
Например, при площади сечения провода 2,5 мм2, по медному проводу можно подать питание для прибора мощностью 5,9 кВт, а по алюминиевому только 4,4 кВт. Но если площадь сечения алюминиевого провода будет 4 мм2, то по нему уже можно запитать оборудование мощностью 6,1 киловатт.
На гибкость проводов влияет не только материал жил, но и их количество. Многожильный медный провод более гибкий, нежели одножильный. Однако калькулятор расчёта сечения кабеля по длине и мощности учитывает, что максимальная нагрузка допустимая для многожильных проводов, гораздо ниже, чем в однопроводном кабеле.
ВАЖНО: многожильный кабель запрещено использовать при скрытом монтаже. Превышение допустимой нагрузки, вызывает нагрев проводника, а за ним и изоляции
Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению. Это чревато коротким замыканием и возгоранием
Превышение допустимой нагрузки, вызывает нагрев проводника, а за ним и изоляции. Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению. Это чревато коротким замыканием и возгоранием.
Величина нагрузки и расчёт силы тока
В однофазной сети сила тока определяется на онлайн калькуляторе как мощность делённая на напряжение. Например, для бойлера мощностью 3000 ватт, сила тока составит: 3000/220 = 13,63 А. Округляется в большую сторону, до 14А.
ВАЖНО: для безопасности обязательно добавляйте к полученному результату 5А!
Значит, к 14 прибавляют 5, и в расчётах площади сечения провода будут оперировать цифрой 19А.
При подключении к одной цепи нескольких приборов, в расчёты включают дополнительную категорию.
Индекс востребованности
Вероятность такой ситуации, когда в сеть включат сразу все запланированные устройства, очень мала. Для бытовых условий разработан индекс востребованности (или коэффициент значимости) электроприборов, который учитывается при расчёте мощности по сечению кабеля на онлайн калькуляторе. Этот показатель не стабилен, и изменяется в зависимости от климатических условий региона, типа помещения и режима эксплуатации. Для квартир средней полосы России, коэффициент востребованности выглядит так:
- Розетки жилых комнат – 0,7;
- Освещение кухни, коридора и санузла – 0,7;
- Микроволновка и пылесос – 0,6;
- Холодильник – 0,8;
- Электроплита, водонагреватель и стиральная машина – 1.
Но эти показатели не стабильны даже в пределах одного региона. Например, коэффициент значимости для электрических тёплых полов – 1. Но он будет снижаться, при профессиональной термоизоляции всего объекта, и приведению жилья стандарту домов с высокой энергоэффективностью. Ведь при устранении утечек тепла, они будут включаться гораздо реже. Поэтому параметр качества теплоизоляции учитывается при работе калькулятора сечения кабеля по мощности и току.
В стандартной ситуации, например для Московской области, расчёт на онлайн калькуляторе максимальной силы тока для кухонной розетки с несколькими приборами выглядит так:
- Микроволновка: 1800 Вт х 0,6 = 1080 Вт;
- Холодильник: 600 Вт х 0,6 = 360 Вт;
1080 + 360 = 1440 Вт.
1440/220 ≈ 6,5 А.
6,5 + 5 = 11,5 А.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

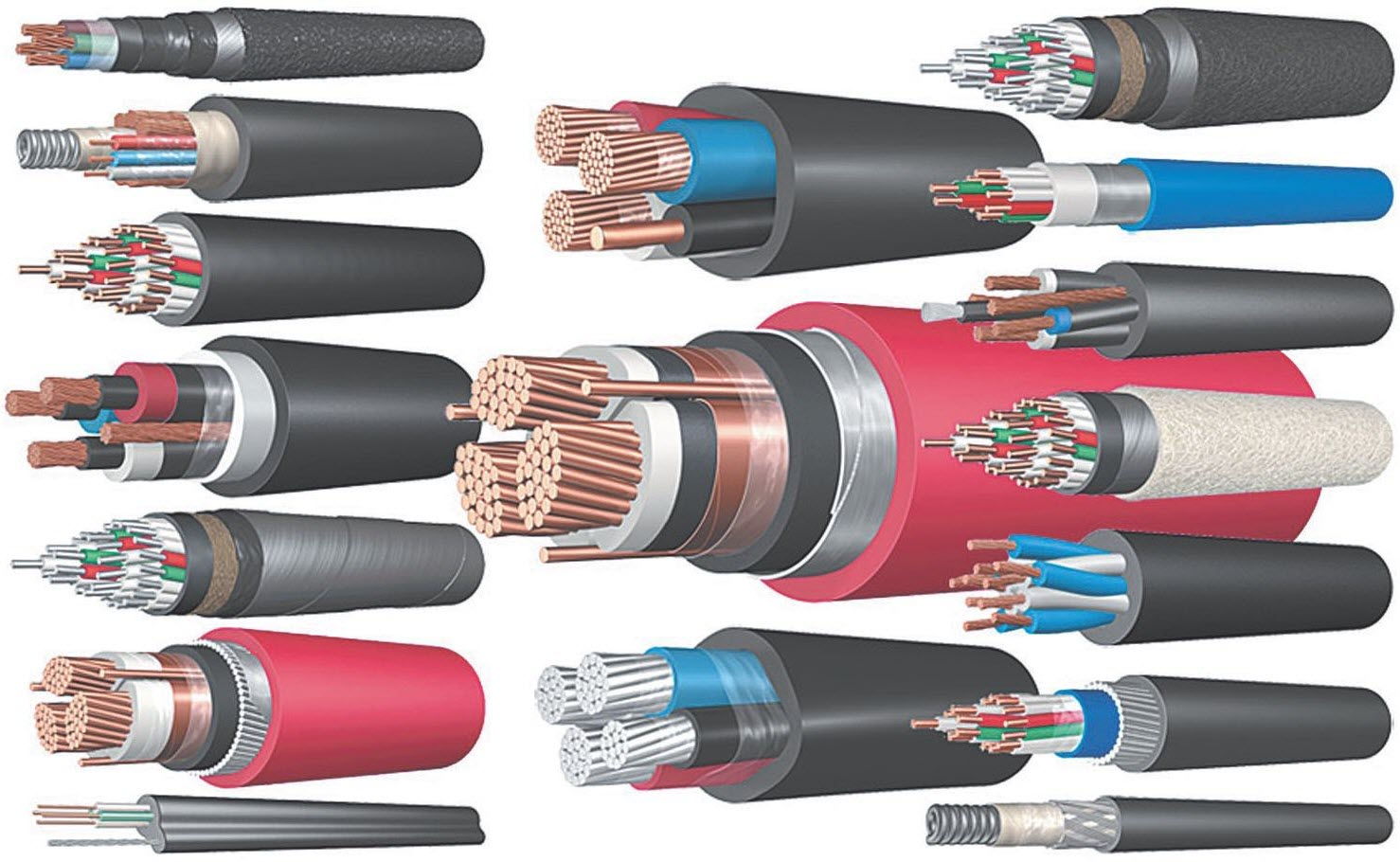

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока.
Pn обозначает указанную в паспорте мощность электроприбора, 220 — номинальный вольтаж.
Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.
Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.
Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.
I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу «пяти ампер» к полученному значению силы тока нужно прибавить еще 5 А:
11 А+5 А=16 А.
Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
Таблица сечения кабеля относительно величины силы тока
| Сечение токо- прово- дящей жилы(мм2) | Ток(А), для проводов, проложенных | |||||
|---|---|---|---|---|---|---|
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
Что такое УЗО в электрике: разновидности, принцип работы
Подключение двухклавишного выключателя: схемы, советы, инструкция
Виды проводки
Перед процедурой расчета сечения кабеля, необходимо определиться с материалом, из которого он будет изготовлен. Это может быть алюминий медь или гибрид — алюмомедь. Мы подробно расскажем и характеристики каждого изделия, а также их достоинствах и основных недостатках:
- Алюминиевая проводка. В сравнении с медной, ее приобрести можно по более низкой цене. Она значительно легче. Также ее проводимость практически в 2 раза меньше, чем у проводки из меди. Причиной этому является возможностью окисления в течение некоторого времени. Стоит отметить, что такой тип проводки требуется через какое-то время заменять, так как она постепенно будет терять свою форму. Запаивание алюминиевого кабеля можно проводить самостоятельно без помощи специалиста;
- Медная проводка. Стоимость такого изделия в несколько раз превышает алюминиевый кабель. При этом, по мнению экспертов, ее отличительной чертой является эластичность, а также существенная прочность. Электрическое сопротивление в ней достаточно небольшое. Запаивать такое изделие достаточно легко;
- Алюмомедная проводка. В ее составе большая часть отведена алюминию, и только 10–30 % составляет медь, которая покрыта снаружи термомеханическим методом. Именно по этой причине проводимость изделия чуть меньше медного, но при этом больше алюминия. Его можно приобрести меньшей стоимость, чем медный провод. В течение всего периода эксплуатации, проводка не будет терять форму и окисляться.
Именно такой тип проводки рекомендуют использовать взамен алюминиевой. При этом неё диаметр должен быть точно такой же. В том случае, если вы меняете на медь, то такое соотношение должно быть 5:6.
Если выбор сечения проводов необходимо для прокладывания в бытовых условиях, то эксперты рекомендуют использовать многожильные провода. В таком случае они гарантируют вам гибкость.
Расчет кабеля по мощности
Перед тем, как перейти непосредственно к вычислениям, потребуется собрать данные об эксплуатируемых и планируемых к установке электроприборах. Потребляемую ими мощность можно найти в техническом паспорте, посмотреть на корпусе. Если производитель техники Россия, Беларусь, Украина, ее проставляют в кВт. На технике из Европы, Азии, Америки обозначают TOT (иногда TOT MAX), измеряют в W.
Если техника новая, то проблем с поиском нужной информации обычно не возникает. Узнать данные о приборах, которые еще не куплены или информация утеряна, можно, воспользовавшись среднестатистическими данными. Иногда возникает проблема с тем, что производитель дает несколько величин. Лучше опираться на большее значение. Возможно, это несколько завысит итоговый результат. Утешением может служить тот факт, что трасса большой толщины меньше греется, значит, прослужит дольше.
Толщина провода подбирается по-разному: при помощи онлайн-калькулятора, рассчитывается по формулам. Проще всего сделать это поможет таблица сечения. С ее помощью можно подобрать сечение медного провода по имеющимся показателям, затем сделать все аналогично для алюминиевых жил. При этом нужно учитывать напряжение, которое подается в сеть.
Пример расчета кабеля по мощности
Разберемся на примере. Пусть суммарная мощность электроприборов составит 3,7 кВт, предполагается подключение к однофазной сети (220 В). Порядок определения:
- Находим в таблице материал.
- В соответствующей колонке подбираем число, которое максимально соответствует искомому. Если нужно, округляем до ближайшего большего.
- Опираясь на полученный результат, выписываем сечение, диаметр проводника, соответствующий ему ток.
Результат для данных из примера: медный кабель толщиной 2 мм2, сила тока – 19 А. Если рассмотреть вариант с алюминиевой жилой, при тех же исходных данных получим поперечную площадь 4 мм2, силу тока – 21 А.
Расчет сечения по току и мощности
Аналогичный расчет можно провести, чтобы подобрать сечение провода по току и мощности. Для этого потребуются данные о потребляемом токе. Его можно отыскать в паспорте прибора, на его корпусе или рассчитать: I=P/220 (или 380). Рассчитывая вводный кабель, рекомендуется умножить результат на коэффициент запаса 1,5-2. Подобрать его материал поможет простой совет: передать нагрузку до 15 кВт помогут медные провода, больше – алюминиевые.
Собираясь за кабелем, нужно взять с собой штангенциркуль: указанные производителем параметры зачастую не соответствуют действительности.
Кроме расчета по мощности и току протяженные сети требуют учитывать потери, которые происходят по длине. Их появление характерно на участках, соединяющих дом с линией электропередач. Такие подсчеты обычно выполняют энергоснабжающие организации, для подстраховки можно сделать их самостоятельно. Потребуется узнать выделенную на дом мощность, измерить расстояние, затем подобрать сечение по соответствующей таблице.
Как делается расчёт потребляемой мощности
Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.
Последовательность действий при расчёте сечения такова:
- Составляется подробный список всех находящихся в помещении электрических приборов.
- Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
- Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
- Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.
Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение
Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.
Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².
Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).
Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Сопротивление медного провода постоянному току
Сопротивление провода зависит от удельного сопротивления ρ, которое измеряется в Ом·мм²/м. Величина удельного сопротивления определяет сопротивление отрезка провода длиной 1 м и сечением 1 мм².
Сопротивление того же куска медного провода длиной 1 м рассчитывается по формуле:
R = (ρ l) / S, где (3)
R – сопротивление провода, Ом,
ρ – удельное сопротивление провода, Ом·мм²/м,
l – длина провода, м,
S – площадь поперечного сечения, мм².
Сопротивление медного провода равно 0,0175 Ом·мм²/м, это значение будем дальше использовать при расчетах.
Из формулы (3) следует, что для отрезка медного провода сечением 1 мм² и длиной 1 м сопротивление будет 0,0175 Ом. Для длины 1 км – 17,5 Ом. Но это только теория, на практике всё хуже.
Ниже приведу табличку, рассчитанную по формуле (3), в которой приводится сопротивление медного провода для разных площадей сечения.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…
Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля
Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.
Таблица сечения кабеля по току и мощности для медного провода
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Калькулятор расчета сечения кабеля
Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.
Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.
Надеюсь, мой калькулятор поможет многим мастерам.
Расчет сечения кабеля по мощности:
Требуемая мощность (выберите потребителей из таблицы):
Занимаясь прокладкой электропроводки в новом доме или заменой старой во время ремонта, каждый домашний мастер задается вопросом: а какое сечение провода нужно? И вопрос этот имеет большое значение, поскольку именно от правильного выбора сечения кабеля, а также материала его изготовления во многом зависит не только надежная работа электроприборов, но и безопасность всех членов семьи.
Критерии выбора
Основные характеристики, на которые следует обратить внимание при выборе проводника, представлены материалом жил и их сечением, конструкцией, толщиной жильной изоляции и оболочки. Качественное кабельное изделие в обязательном порядке имеет маркировку и сертификат соответствия. Качественное кабельное изделие в обязательном порядке имеет маркировку и сертификат соответствия
Качественное кабельное изделие в обязательном порядке имеет маркировку и сертификат соответствия.
Наиболее важные технические характеристики электрического провода для нагрузки 6 квт:
- Долговечность. Кабельные изделия с одинарной изоляцией эксплуатируются порядка 15 лет, а при наличии двойной — четверть века.
- Устойчивость к окислению. Алюминий относится к металлам, очень активно взаимодействующим с кислородом, что сопровождается образованием на поверхности тонкой пленки, ухудшающей токовую проводимость. Для изоляции контактов применяются специальные клеммники с токопроводящим пастообразным составом.
- Показатели прочности. Медное кабельное изделие способно многократно использоваться в режиме сгиба/разгиба. Медные провода выдерживают чуть менее сотни таких режимов, а алюминиевые — порядка десяти.
- Уровень удельного сопротивления. Данный показатель у медных кабельных изделий составляет 0,018 Ом*кв.мм/м, а алюминиевые провода имеют сопротивление 0,028 Ом*кв.мм/м.
Не меньшее значение имеет простота самостоятельного выполнения монтажных работ. В этом плане медные провода более удобны, так как не потребуют применения специальных элементов в виде оконцевателя, клеммника или болтового соединения.
Следует помнить, что медные кабельные изделия с сечением 2,5 мм2 рассчитаны на 27 А, при этом толщина алюминиевой проводки не должна быть менее 4,0 мм2.
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!
Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник
Источник
