Двойной выключатель

Популярные производители

Фирма-производитель играет важную роль при выборе выключателя.

Знаменитые бренды стремятся сделать устройства качественными, стильными и безопасными, гарантируя долгий срок службы продукции.

Legrand

Фирма из Франции, которая занимается реализацией продуктов для электрики. Входит в пятерку лучших европейских брендов. Продукция французской фирмы продается под торговыми марками Контактор, BTicino, Sarlam, Legrand и другими. Изделия отличаются высоким качеством, безопасностью, надежностью и длительным сроком службы. Ассортимент разнообразен: традиционные модели и необычные современные устройства.

Компания уделяет огромное внимание качеству деталей. Корпуса устройств изготавливаются из самозатухающего пластика, что улучшает безопасность выключателя

АВВ

Шведский производитель, лидер электроустановочных приборов. Отличаются высочайшей безопасностью и качеством изделий. Корпуса выполняются из натуральных ударопрочных материалов, стойких к УФ излучению. Изделия просты в монтаже, с разным дизайном. Из недостатков — высокая стоимость приборов.

Schneider Electric

Еще один французский бренд, лидирующий среди электроустановочных изделий. Приборы выполняются из стойких материалов с пружинными бронзовыми контактами. Монтаж простой, дизайн разнообразен. Стоимость приборов высока, даже для классических стандартных моделей.

Российского производства

В России также производятся электрические комплектующие. Этим занимаются многие фирмы – относительно новая компания LK studio, GUSI Electric, IEK. У отечественных приборов хорошее соотношение цена/качество, имеются выключатели с оригинальным и стильным дизайном. Вышеупомянутая фирма входит в число крупнейших заводов электротехнической промышленности в России и в группу компаний Легран.

Быт человека невозможен без электрического освещения, бытовых приборов. Для управления такими устройствами и нужны выключатели. На сегодняшний момент ассортимент выключателей широк и разнообразен.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Дистанционные

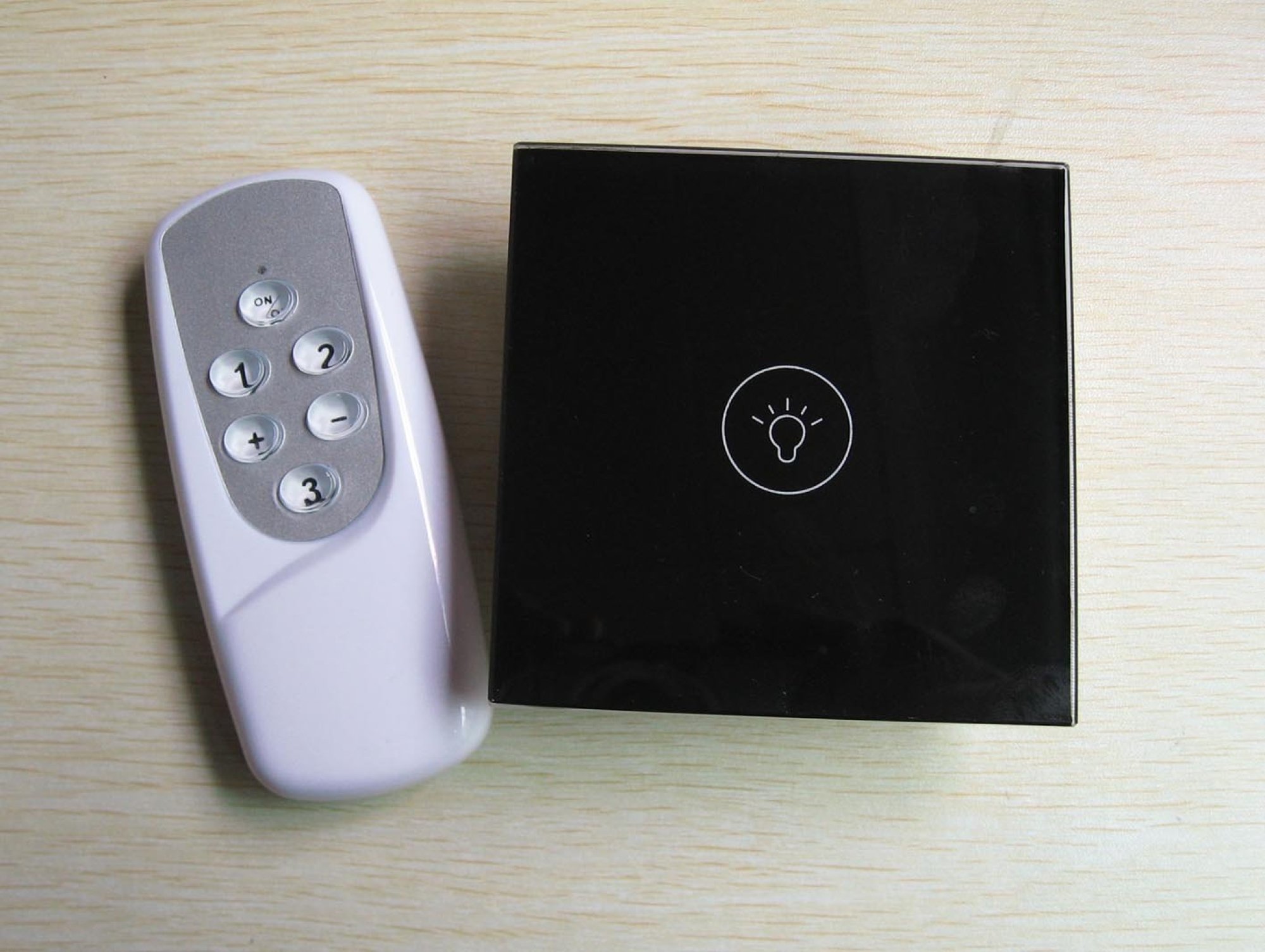

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.


Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

  • выключатель с подсветкой для ночного времени
  • выключатель с таймером отключения.
  • Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.


И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

Типы выключателей

  1. С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
  2. Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.

Что такое выключатель нагрузки и для чего он нужен?

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Применение

Область применения выключателя нагрузки – преимущественно сети класса напряжения 6 и 10 кВ. Применение данных коммутационных устройств обусловлено, прежде всего, экономией: ВН значительно дешевле полноценных высоковольтных защитных аппаратов, а также требуют значительно меньше затрат на обслуживание и ремонт.

Где применяются данные элементы оборудования? ВН являются альтернативой отделителям и короткозамыкателям — их применяют для коммутации токов стороны высокого напряжения силовых трансформаторов. Но только при условии наличия в цепи присоединения трансформатора, как и упоминалось выше, предохранителей или защитных элементов оборудования на другом конце линии со стороны смежной питающей подстанции либо линейных выключателей, от которых запитано распределительное устройство, питающее данный трансформатор.

Выключатели нагрузки применяют в других сетях небольшой мощности в качестве самостоятельного коммутационного аппарата. На протяженных и разветвленных воздушных линиях устройства используются для удобства отключения участков линий без необходимости полного ее обесточивания. При этом на питающей подстанции устанавливается выключатель для защиты всей линии от повреждений.

Конструкция

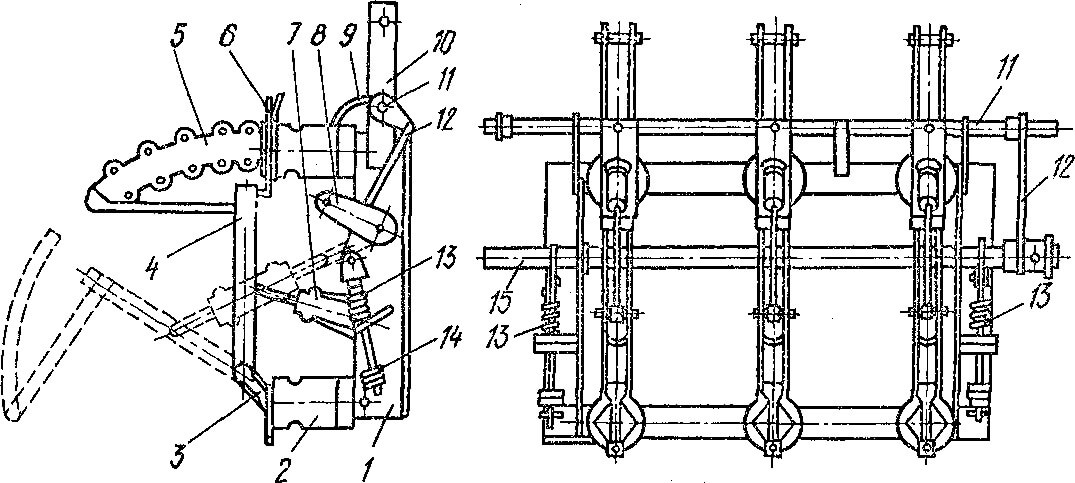

Рассмотрим, из чего состоит выключатель нагрузки на примере устройства коммутационного аппарата типа ВНР-10/400

  1. Основание (рама).
  2. Опорный изолятор.
  3. Держатели с контактами.
  4. Подвижный рабочий нож.
  5. Камера гашения дуги.
  6. Неподвижный верхний контакт.
  7. Изолирующая тяга.
  8. Рычаг.
  9. Гибкая связь.
  10. Нож заземления.
  11. Вал заземления.
  12. Тяга блокировочного устройства.
  13. Пружины.
  14. Резиновые прокладки.
  15. Вал рабочих ножей.

Принцип действия

Рассмотрим вкратце, как работают выключатели нагрузки на примере вышеупомянутого ВНР-10/400, предоставленного на фото:

Конструктивно данный коммутационный аппарат схож с разъединителем. Главное отличие разъединителя от ВН — наличие у последнего дугогасительного устройства и привода, обеспечивающего более быстрое выполнение операций.

Принцип действия выключателя нагрузки следующий. При включенном положении подвижные контакты находятся в дугогасительной камере. В нижней части дугогасительного устройства расположены дополнительные дугогасящие контакты. При выполнении операции отключения сначала размыкаются основные контакты, а затем дугогасительные. Образовавшаяся в процессе разрыва контактов электрическая дуга попадает в дугогасительную камеру, где нагревает до высокой температуры оргстекло, которое в свою очередь выделяет большое количество газов. Эти газы мощным потоком вырываются из дугогасительной камеры, чем гасят возникшую электрическую дугу за несколько миллисекунд.

Как изображается ВН на однолинейных схемах? Ниже приведено условное обозначение на схеме:

Слева на схеме изображен ВН, справа — коммутационный аппарат, который конструктивно укомплектован плавкими предохранителями (ВНП).

Вот мы и рассмотрели устройство, назначение и принцип действия выключателя нагрузки. Надеемся, предоставленный материал был для вас полезным и интересным!

Рекомендуем также прочитать:

Как устроен механизм выключателя

Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.

В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.

В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.

В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.

Положение контактов дугогашения при отключенной нагрузке характеризуется наличием видимой воздушной прослойки между ними и камерой, по принципу разъединителя обычного. В момент отключения появляется электрическая дуга, и все это сопровождается сильным излучением тепла, нагревающего полиамид стеклонаполненный. Последний образует газовыделение, гасящее дугу.

Описание

К устройствам подобного вида предъявляются определенные требования, среди них обеспечение безопасного продолжительного использования и надежная защита от перегрузок и замыканий в сети. Качество исполнения прибора имеет особую роль, так как эксплуатация воздушных выключателей может происходить в различных температурных и влажностных условиях, при наличии вибронагрузок и частого переключения. Автоматические воздушные выключатели одновременно управляют сетью и защищают ее. Они классифицируются на несколько видов по времени реагирования, которое отводится на размыкание контактов с момента сигнала:

  • селективные;
  • стандартные;
  • быстродействующие (имеют токоограничивающую функцию).

Различие выключателей по функциональности

Выключатели освещения различного типа классифицируются по функциональности, что определяет их место установки и влияет на стоимость. Рассмотрим основные варианты и места использования.

Ключ (обычный бытовой выключатель)

По такой схеме работает большинство бытовых электровыключателей. Цепь либо сомкнута в одном месте, либо разомкнута. Сам способ управления бывает клавишным, кнопочным, рычажным и пр. Самый распространенный тип ввиду простоты, но уступающий другим по функционалу.

Проходные выключатели

Такие устройства имеют несколько точек прерывания контакта, что делает возможным управление освещением из разных мест.

Для примера:

  1. В двухэтажном доме есть лампочка над лестницей, освещающая путь.
  2. Подойдя к лестнице снизу, пользователь включает свет и поднимается.
  3. Наверху есть второй выключатель, нажав на который напряжение к этой лампе прерывается.


Пример использования проходного выключателя.

Это помогает экономить электроэнергию и сокращает маневры к электровыключателям.

Если бы в аналогичной ситуации использовался обычный ключ-прерыватель, то, поднявшись наверх, освещение на лестнице пришлось бы оставить включенным, или попросить кого-то снизу отключить его. При проходном типе все решается просто, но монтаж потребует более сложной проводки, что повышает стоимость работ.

Перекрестные выключатели

Внутри таких моделей есть 4 разъема, которые связывают между собой одну лампу и три выключателя.


Перекрестный выключатель.

Управлять светом можно из трех точек в комнате, например:

  • сразу у входа в помещение;
  • с левой стороны большой кровати;
  • с правой стороны кровати.

Такой тип удобен для быстрого доступа к подаче освещения и чаще всего используется в больших комнатах (чтобы не бегать далеко) или в гостиничных номерах.


Управление светом при помощи перекрестного выключателя.

Выключатель с подсветкой

Имеет на клавише или рядом с ней небольшую лампочку, светящуюся в темноте. Ее легко заметить, что облегчает поиск кнопки. Когда подается основное освещение, маленькая лампочка тухнет.

Контрольный выключатель

Конструкция аналогичная вышеописанной, только маленькая лампа подсветки горит при включенном основном освещении. Когда электролиния размыкается, тухнет и контролька. Это актуально для выключателей, управляющих светом в удаленных помещениях.

Выключатель с таймером

Устройство снабжается механизмом для отсчета времени. Временной отрезок настраивается в зависимости от потребностей пользователя и может быть 1, 3, 5, 10, 30 минут. После истечения этого срока свет гаснет автоматически. Это упрощает контроль и помогает экономить электроэнергию.


Выключатель с таймером.

Какие бывают виды розеток и выключателей?

Как розетки, так и выключатели имеют множество разнообразных функций в зависимости от типов изделия.

Типы розеток

Перед тем, как выбрать розетку, в первую очередь определите подходящий вид изделия, принимая во внимание, что они бывают следующих типов:

Розетки без заземления. Используются в тех случаях, если заземление не предусмотрено или не обязательно, например, в жилых помещениях.

Розетки с заземлением

Устанавливаются в местах, где важно иметь заземление. Чаще всего таковыми являются кухня или розетка для подключения компьютера

Также их применяют в частных домах.

Розетки с крышкой. Использование такой розетки актуально в помещениях с повышенной влажностью, таких, как ванная, бойлерная, бассейн, внешняя розетка на доме. Такие изделия имеют специальную крышку, которая покрывает всю площадь розетки и активно препятствует попаданию воды или влаги. Кроме того, важно знать, что розетки для использования во влажных помещениях должны иметь особую степень защиты в IP.

Сдвоенные розетки. Монтируются в подрозетник, позволяя пользоваться сразу двумя подключениями к электросети. Не очень надежная механика такой розетки может быть небезопасна.

Розетки с защитной шторкой или клапаном. Такими розетками оборудуют детские комнаты, чтобы предотвратить возможность воткнуть туда что-то тонкое. Отверстия такой розетки закрыты своеобразной шторкой, которая открывается, только если в нее вставить электрическую вилку.

Розетки с выталкиванием вилки. Обустроены специальной кнопкой, нажав которую человек с легкостью извлечет вилку из розетки. Защищает провод от повреждения, актуальны в местах частой смены техники, к примеру, на кухне или в парикмахерской.

Розетки с таймером отключения. Функция таймера позволяет самостоятельно задавать время работы розетки. Актуально при необходимости отключать сеть ночью или на производстве в конце рабочего дня. Также используется в комбинации с техникой, обустроенной таймером, например, кондиционер, электропечь, мультиварка или телевизор.

Спецрозетки. Предназначены для антенн, телефонов, радиоточек, компьютеров и т.д. Существуют как встроенные, так и накладные варианты. Также есть виды, которые объединяют в себе несколько разъемов одновременно.

Силовые разъемы. Специальные штепсельные соединения, которые в основном используются на стройке для подключения приборов особо высокой мощности, например, сварочного аппарата.

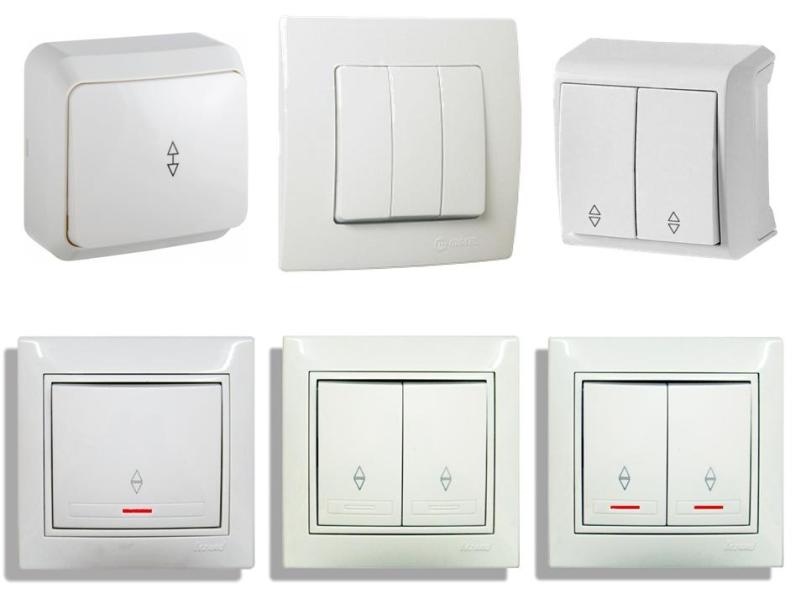

Виды выключателей

Чтобы более четко представить себе, как выбрать автоматический выключатель или ручной, также изначально ознакомьтесь с существующими разновидностями, предоставляемыми современными производителями:

  • Выключатели с подсветкой. Удобны в темных комнатах, где нужно искать выключатель в кромешной темноте. Идеально подходят для установки в коридорах, на кухне и в прихожих. В спальне же этот свет может мешать.
  • Выключатели без подсветки. Универсальны в применении.
  • Регуляторы освещения. Используются в сочетании с лампами накаливания для плавного изменения уровня освещения. Бывают сенсорными и механическими. Непригодны в применении с галогенными, люминесцентными и светодиодными лампами.
  • Проходные выключатели. Применяются там, где необходимо управление разными группами освещения. Могут иметь несколько клавиш. Примерами таких помещений являются комнаты с люстрами, в которых несколько групп ламп или же в больших аудиториях.
  • наружная проводка;
  • скрытая проводка.

Схема подключения одноклавишного выключателя

На рисунке ниже представлена принципиальная схема подключения одноклавишного выключателя.

Бытово́й выключа́тель
— это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами , предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания , без специальных устройств дугогашения , местного управления, с ручным приводом.

Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пыле- и взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели.

Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки).

В основном применяются для включения и выключения освещения (люстр , плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы , диммеры , триммеры .

Энциклопедичный YouTube

1
/
5

✪ Схема подключения двухклавишного выключателя

✪ Схема подключения одноклавишного выключателя

✪ Подключение и установка одноклавишного выключателя. Как подключить одноклавишный выключатель (схема)

✪ Как подключить одноклавишный выключатель? Как установить в подрозетник?

✪ Как подключить двухклавишный выключатель? Как установить в подрозетник?

Подключение

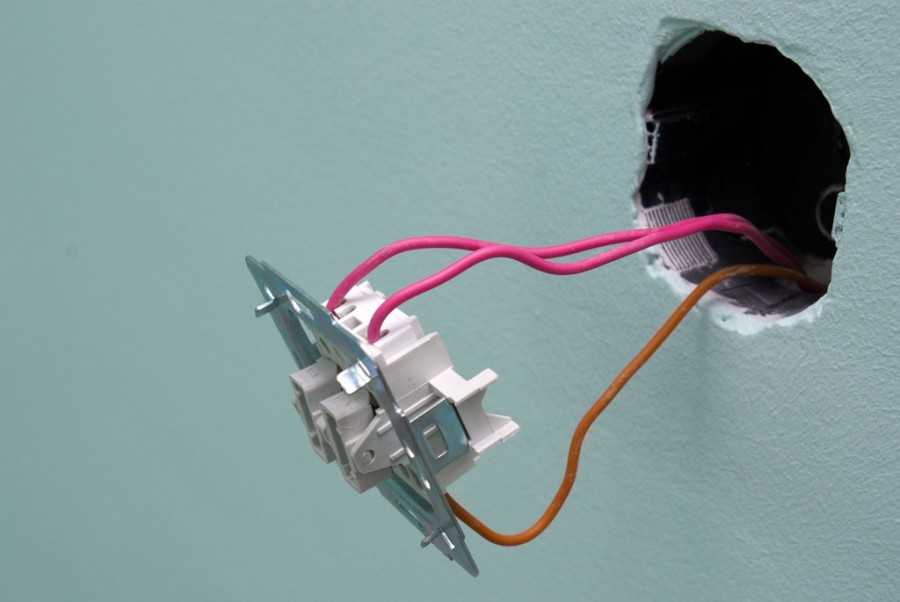

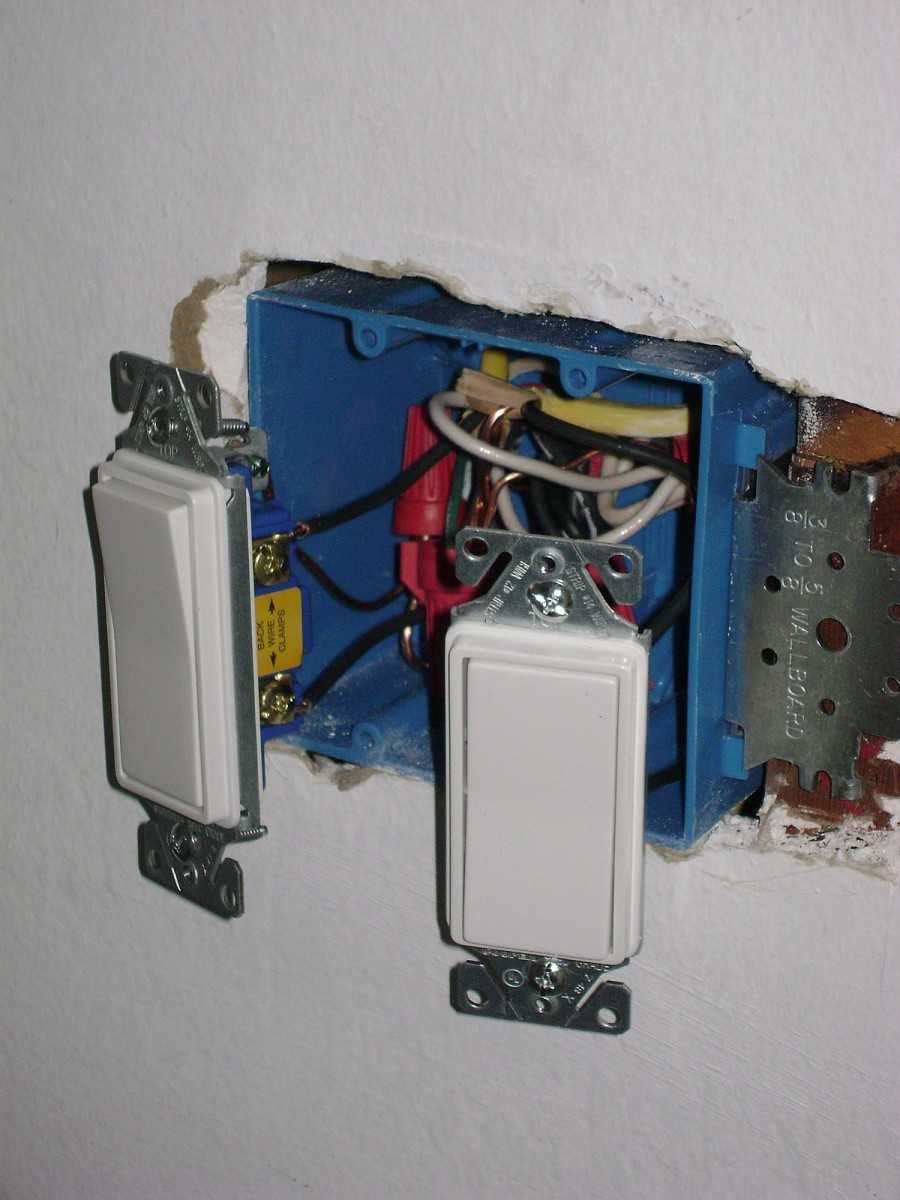

Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.

Всего в таком устройстве три контакта:

  • входной, для фазового питающего провода;
  • два выходных для управления приборами.

В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

  • самозажимный
  • винтовой.

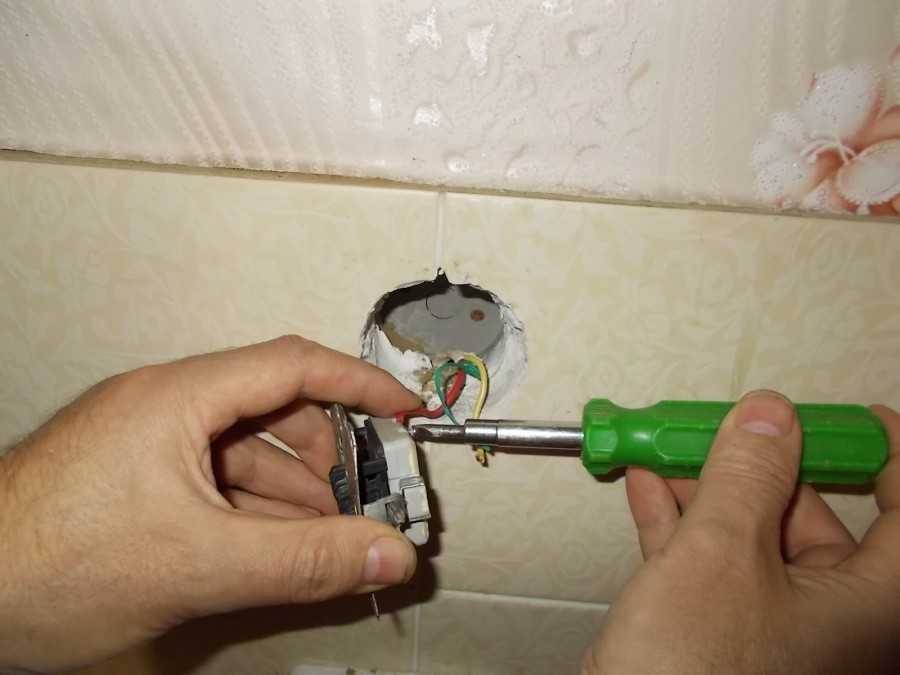

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод

При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция

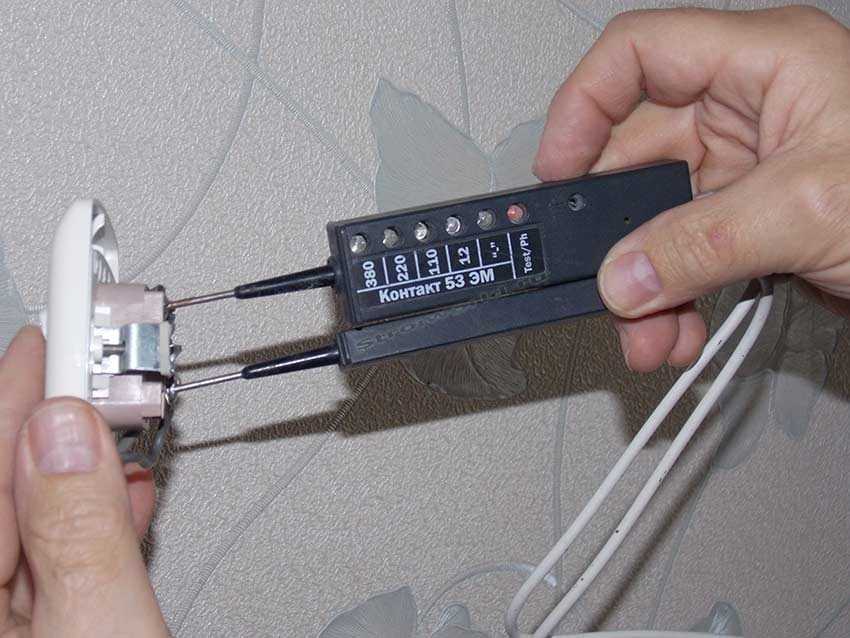

Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

Разновидности

Существует две основных разновидности выключателей для мебельной подсветки:

  • механические;
  • электронные.

Механические

Чтобы включить или выключить свет, потребуется механическое воздействие. Это классический способ замыкания и размыкания цепи, который знаком большинству ещё с детства. В категорию механических конструкций входят устройства следующих видов:

  • поворотные (обычно используются в случае оформления помещения в ретро стиле);
  • кнопочные (стали использоваться не так давно, поэтому требуется время, чтобы к ним привыкнуть, хотя они гораздо удобнее большинства вариантов);
  • клавишные (самый простой и привычный вариант);
  • верёвочные (необычная разновидность механизма, однако ряд производителей включает подобные устройства в линейки своей продукции).

Приоритетность любого из этих вариантов зависит только от личных пожеланий будущего пользователя.

Веревочный

Клавишный

Кнопочный

Поворотный

Бесконтактные (электронные)

Этот врезной выключатель для подсветки мебели управляется посредством:

  • радиосигнала (обеспечивается дистанционное управление освещением);
  • инфракрасного излучения (позволяет оставлять свет включённым ровно до тех пор, пока человек не покидает зону его чувствительности);
  • специального сенсора (благодаря наличию чувствительного элемента устройство срабатывает при приближении или удалении объекта).

Бесконтактные выключатели отличаются тем, что они функционирую благодаря специальному полупроводниковому устройству. Они характеризуются гораздо большей безопасностью, долговечностью и надёжностью, чем механические устройства, что заметно повышает их стоимость.

Принцип действия разных сенсорных выключателей может отличаться, что позволяет разделить их на три основных типа:

  • емкостные — для использования устройств такого вида не требуется обязательное нажатие на клавишную кнопку. Достаточно просто поднести руку к поверхности, под которой расположен сенсор (обычно это лицевая сторона устройства). После совершения данного действия произойдёт включение или выключение света. Однако при использовании некоторых моделей требуется именно коснуться той поверхности, за которой расположен вмонтированный в мебель из дерева, камня, пластика или хрома сенсорный элемент. Использовать такие устройства можно только внутри помещения;
  • оптические — могут одинаково хорошо функционировать в обычном (датчики освещённости) и инфракрасном спектре. Сенсоры устройства воспринимают тепловое излучение и в зависимости от его силы регулируют работу устройства. Чтобы излучение улавливалось более эффективно, вокруг чувствительного элемента устанавливается специальная собирающая пластиковая линза. Если в шкафу размещён инфракрасный датчик, то он будет реагировать на тепло руки на расстоянии в 2-3 см, а датчик освещённости отзывается на открытие и закрытие дверцы шкафа (то есть на количество поступающего извне света);
  • высокочастотные — сюда относятся датчики активного типа и сенсоры объёма. Эти устройства посылают сигнал определённой частоты, а после оценивают изменения в поступившем обратно отражённом сигнале.

Выключатели последнего типа отличатся мгновенной реакцией почти на любое движение.

Подготовка воздуха

Если распределительная подстанция оборудован этим типом выключатели то к воздуху, подаваемому в них тоже предъявляться ряд требований, направленных на подготовку воздуха его очистку и удаление влаги. Пыль, имеющаяся в воздухе, даже очень мелкая снижает разрядное напряжение, а также засоряет клапаны. Особую опасность вызывает влажность, которая при изменениях в окружающей среде может конденсироваться в воздуховоде. Из-за этого зимой, возможно, обледенение клапанов и труб, и нарушение проходимости воздуха под давлением. Стальные же элементы быстро ржавеют и изнашиваются. Появление конденсата на внутренней поверхности изоляторов, приводит к ухудшению электрической прочности и даже к пробоям.
Для очистки воздуха используются масляные фильтры, которые установлены на всасывающих патрубках. Чистка их должна быть регулярной, и чем выше запыленность тем меньше период между ними. Уменьшение влаги в воздухе производится путём подвергания его сжатию выше номинального давления в два раза. Влага, улавливаемая в змеевике, спускается, а сжатый воздух проходит через редуктор, который и снижает его давление. Дополнительная осушка выполнятся может с помощью абсорбентов, улавливающих воду из воздуха. Эти две беспрецедентные меры позволяют добиться значительного снижения влаги почти до нулевого значения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
