Двухклавишный проходной выключатель: устройство + схема подключения + советы по монтажу

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест, чтобы управлять источником света из каждой отдельно взятой точки. Согласитесь, такое решение особенно удобно для длинных помещений, например, коридора.

Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Устройство и принцип работы проходного выключателя

Самым простым проходным коммутационным устройством является одноклавишный переключатель. По внешнему виду он практически не отличается от обычного устройства для выключения освещения, за исключением наличия внутренней схемы, которая, как правило, нанесена на обратной стороне корпуса.

Принципиальная схема подключения двух одноклавишных выключателей

Обычное коммутационное устройство выполняет замыкание и размыкание электроцепи на одном проводе схемы. Принцип работы проходного выключателя заключается в том, что клавиша механизма производит разрыв одной цепи и замыкание другой. Переброска контактов позволяет переключателям работать в паре и управлять одним и тем же осветительным прибором. Проходной выключатель может использоваться лишь в паре с другим аналогичным устройством. Можно использовать такой тип переключателя в качестве обычного, но в таком случае теряется смысл всей его конструкции.

В обычном устройстве коммутирующая пластина постоянно замкнута на одном контакте и при нажатии клавиши соединяется с другим, тем самым замыкая электрическую цепь. Устройство проходных выключателей предусматривает наличие третьего контакта, находящегося между двумя другими, и пластина подключает его поочередно, то к первой, то ко второй клемме, так что правильнее назвать такое устройство переключателем.

Группа контактов проходного выключателя

Совокупность контактов с пластиной переключения называют – группой контактов. Чтобы управлять освещением из двух разных точек достаточно всего лишь одной группы, из трех и более – придется воспользоваться двумя спаренными проходными переключателями.

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

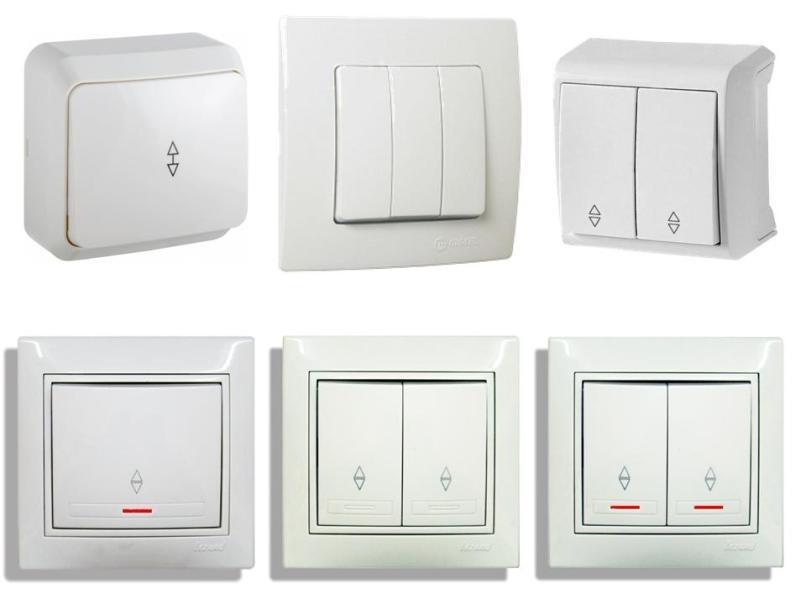

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

  • скрытой или открытой установки;
  • одноклавишные, двухклавишные, трехклавишные;
  • с подсветкой или без нее;
  • специальный знак на клавишах может присутствовать или отсутствовать.

Рассматривая внутреннюю схему, можно говорить о следующих видах:

  • Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
  • Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
  • 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
  • Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
  • Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Монтаж проходных выключателей при существующей проводке

Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.


Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Схема проходного выключателя

На схеме проходной выключатель обозначается как коммутационный двухпозиционный переключатель:

Принцип работы данного переключателя похож на работу тумблера. Он имеет два положения, при этом общий контакт подключен всегда к одному из двух выходов. Нейтральное положение не предусмотрено.

Поэтому в проходном выключателе всегда есть только три контакта с обратной стороны. Это один вход и два выхода. У обычных выключателей два контакта — вход и выход.

Проходной выключатель можно использовать как простой обычный, для этого используют только два контакта из трех. Из обычного выключателя сделать проходной не получится.

Часто проходной выключатель называют переключателем, что правильно, но уже все привыкли к названию выключатель.

Внешне его можно отличить по двум треугольникам, расположенным вертикально вниз и вверх на клавише включения.

Не перепутайте с перекидным (перекрестным) переключателем, там треугольники расположены горизонтально и смотрят в разные стороны.

Внутри проходной выключатель выглядит, как показано на рисунке:

Здесь виден и общий контакт и два рабочих. Как видно вход расположен на одной стороне с одним из выходов, а второй выход находится на противоположной стороне один. Так что когда будете прозванивать контакты, то не всегда вход и выходы на разных сторонах.

Как подключить проходные выключатели: схемы подключения и видео инструкции

Для того чтобы более четко понять, как подключить проходной выключатель, предлагаем уважаемому читателю к просмотру видео инструкцию, которая более наглядно и полно объяснит алгоритм монтажа.

Но бывают случаи, когда необходимо установить проходной выключатель в трех или даже четырех помещениях. При подобном варианте уже не получится использовать только лишь проходные – их в схеме может быть лишь два. А значит, требуется дополнительное оборудование. Называется оно перекрестным выключателем. Подключение его так же не слишком сложно. Тем более если домашний мастер уже разобрался детально с предыдущим монтажом. Но не рассказать о перекрестных прерывателях нельзя.

Схема подключения проходного выключателя с 2-х мест: обобщение информации

Схемы подключения проходных выключателей на 2 точки мы разобрали выше поэтапно, но все же следует сделать некоторые уточнения. Вообще в электротехнике, если говорится о проектировании, планировании проводки в здании, такого понятия, как «установка проходного переключателя» нет. Единственное число здесь неприемлемо. В любой подобной схеме подключение проходных выключателей с двух мест – это аксиома. При увеличении количества точек управления в схему включают перекрестные. Но все же проходников всегда будет только два, ни больше, ни меньше.

На изображении: 2,3,4 и 5 – перекрестные переключатели

Но если схема подключения переключателей с двух мест понятна, то как же быть в случае необходимости управления из нескольких точек? Будем разбираться.

Схема подключения проходного выключателя с 3х мест: нюансы монтажа

Начать следует с того, что если быть предельно точным, то схем подключения проходных выключателей из 3 мест не существует. Ведь в этом случае необходимы дополнительные контакты для коммутации в подобных устройствах. Но это выражение уже прочно вошло в обиход электриков. Все прекрасно понимают, о чем речь.

Проходные переключатели могут быть даже такими

Дело в том, что монтаж схемы подключения проходных выключателей на 3 точки предполагает включения дополнительного звена – перекрестного переключателя. Подключение происходит довольно просто. Согласно схеме, находящейся на задней крышке переключателя, он включается в разрыв между проходными. Более подробно об этом можно узнать из следующего видео.

Как выполняется схема подключения проходного выключателя с 4х мест

Схема подключения проходного выключателя на 4 точки совершенно не отличается от предыдущей. Здесь лишь добавляется еще один перекрестный. Таким образом, добавляя перекрестные переключатели можно увеличивать количество точек управления.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.
