Как подключить проходной выключатель с 2х и более мест

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Читать также: Болт конусный под шестигранник

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Известные производители проходных переключателей

Проходные переключатели фирмы Legrand

У проходного выключателя, в отличие от обычного, три проводимых провода

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

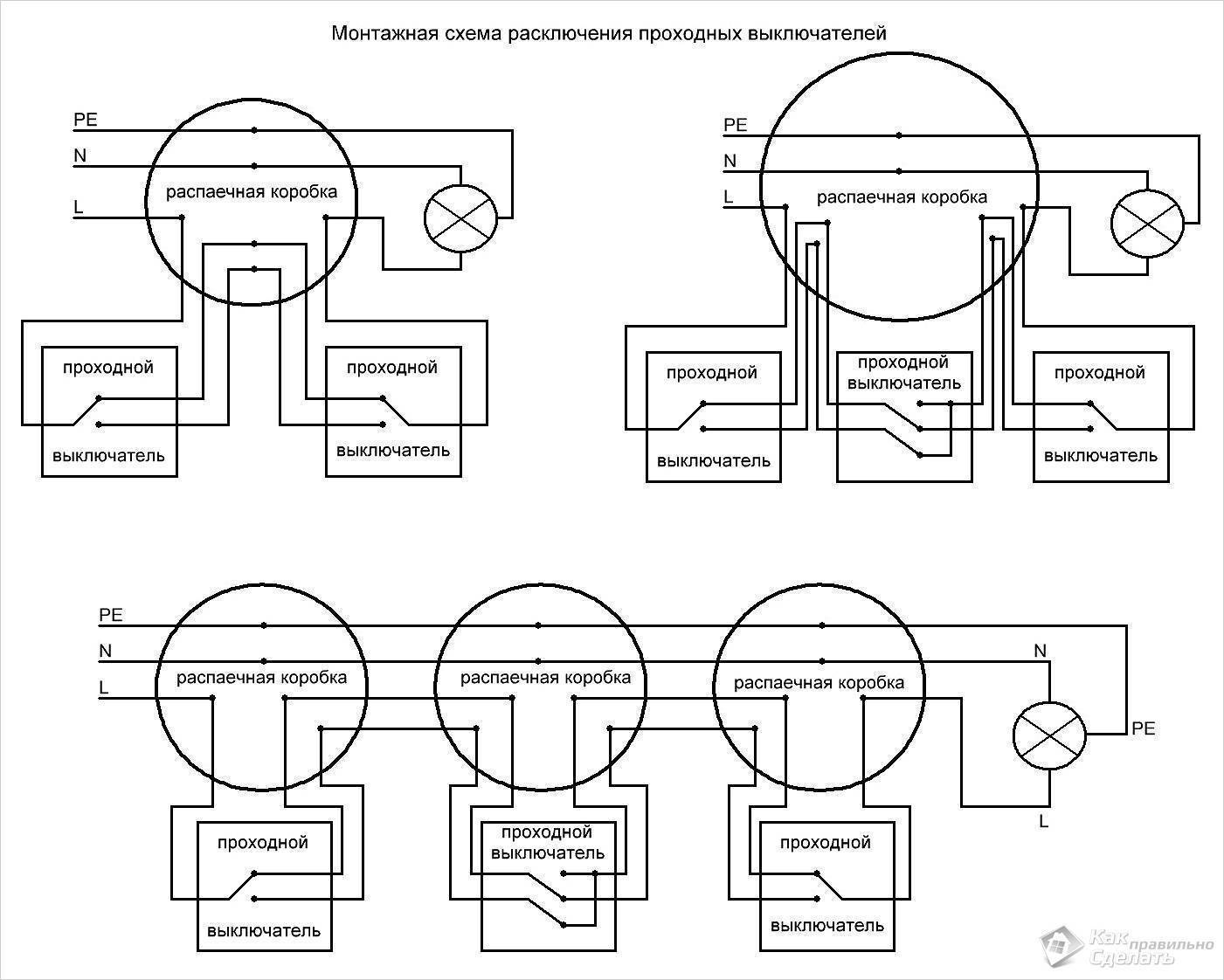

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

красный – фаза;
синий – 0;
желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
кабель от одного проходного выключателя до расключающей коробки;
кабель от другого проходного выключателя до коробки расключения;
кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Принцип работы

Основной функцией данного прибора является регулирования освещения из различных мест здания или длинного коридора. При этом включить его возможно вначале огромного помещения, а выключить – выходя из него. Данная конструктивная особенность предоставляет возможность экономить большое количество энергоресурсов. Настоящий механизм с виду практически ничем не отличается от простого выключателя.

На передней панели прибора нанесены стрелочки вверх и вниз. Основным различием его от выключателя является количество выходов: у выключателя – один, а у проходного диммера – два. Однако вход у обоих приборов один. Это говорит о том, что в данном случае ток протекает безразрывно и перенаправляется на любую из выходных клемм.

Разницей регулирующего устройства от выключателя простой модификации выступает также количество клемм. У прибора их три. Для того чтобы при подключении не перепутать клеммы необходимо воспользоваться мультиметром. Инструмент выставляется на режим прозвонки и проверяют все имеющиеся клеммы. В случае возникновения звукового сигнала, можно сказать, что есть наличие контактного соединения.

Отличительной особенностью может выступить наличие переключения между тремя медными жилами, а не двумя, как у классического выключателя. Такая коммутация переключает напряжения с первого контакта на второй.

В большинстве случаев для регулирования освещения устанавливают два управляющих прибора. При этом к ним подсоединяются фаза и ноль. Если расположение клавиш меняется, происходит смыкание цепи, что содействует загоранию осветительного прибора. Если ситуация меняется и при этом выключается одно или другое устройство, проводники фазы размыкаются, контакт парного механизма соединяется и освещение гаснет. В данной ситуации при одинаковом положении клавиш освещение включается, а при разном – гаснет.

Разновидности проходных переключателей и условные обозначения на схемах

В зависимости от того, как и где планируется использование таких переключателей, применятся их соответствующие разновидности:

Для монтажа в толще стены и на ее поверхности – во втором случае чаще всего такие выключатели используют для открытой проводки в деревянных домах.

Провода к клеммам выключателя могут крепиться болтовым соединением или зажимами на пружинах. Второй вариант считается более предпочтительным, так как при его использовании со временем не ослабляется соединение.

С одного места можно включать несколько ламп – для этого делают двойные, тройные и т.д. модели выключателей.

Если есть необходимость включать освещение из трех и более точек, то к двум проходным надо дополнительно приобретать перекрестные (реверсивные) переключатели – по количеству мест, из которых надо будет включать освещение.

По типу управления не отличаются от обычных – могут быть клавишные, сенсорные или с пультом ДУ.

Все виды проходных выключателей на схемах рисуются одинаковыми схематическое обозначение – по сути, таким же как и для стандартных, но развернутым в обе стороны.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах

Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

винтовыми с прижимной пластиной и без нее;
безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

«N» – для нулевого рабочего проводника.
«L» – для проводника с фазой.
«ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Конструкция ИП

Проходные изоляторы ИП должны обладать максимальной механической и электрической прочностью, поэтому материал, из которого они изготавливаются, может быть следующим:

полимер;
фарфор;
закаленное стекло.

Изолятор сконструирован для того, чтобы пробивное напряжение было выше напряжения перекрытия. Наружные изоляторы постоянно находятся под влиянием внешних факторов окружающей среды, поэтому их поверхность ребристая. Это сделано специально для улучшения работы изделия.

Изоляторы по назначению подразделяют на проходные, опорные и подвесные, также существует виды установки для размещения в постройках и сооружениях или для наружной установки.

Проходной ИП-10 чаще всего изготавливают из фарфора. Конструктивное выполнение такого изолятора определяют исходя из номинального напряжения тока и промышленной частоты сети. Само изделие состоит из фарфорового корпуса цилиндрической формы, на осях которого установлены ребра, плотно скрепленные с помощью цементно-песчаного раствора.

Электрика в жилых помещениях

Электромонтаж в квартире
Электрика в однокомнатной квартире
Электрика в двухкомнатной квартире
Электрика в трехкомнатной квартире
Электрика в четырехкомнатной квартире
Электромонтаж на даче
Электромонтаж в частном доме
Электромонтаж в загородном доме
Электромонтаж в деревянном доме
Электрика в доме из СИП панелей
Электромонтаж в гараже
Электромонтаж в коттедже
Электромонтаж в таунхаусе
Электрика в бане и сауне
Электрика в бытовке
Электрика в щитовом доме
Электрика в брусовом доме
Электрика в каменном и кирпичном доме
Замена электрики в «Хрущевке»
Замена электрики в «Сталинке»
Замена электропроводки в панельном доме
Временное электроснабжение
Монтаж скрытой электропроводки
Скрытая проводка в деревянном доме

Подключение устройств

Существует несколько схем подключения этих подобных устройств, разные типы выключателей и разводок. Мы разберем самые популярные из них.

Управление из двух мест

Классическая схема подключения проходного выключателя на 2 точки подразумевает использование специализированных переключателей для проходных сетей с одной кнопкой. Они имеют один входной контакт и два выходных. Схема подключения следующая: от коробки на лампу подается ноль. Фаза уходит из коробки на единственный вход выключателя А. К выходным контактам подключается дополнительный кабель, который уходит на выходные контакты переключателя Б. Из Б через единственный “входной” контакт фаза уходит на лампу.

Принцип работы и устройство проходного выключателя очень простое. В первом переключателе всегда замкнут какой-то контакт. Вторым вы либо размыкаете цепь, либо соединяете ее. Пройдя через коридор, вы размыкаете цепь первым, что приводит к отключению светильника. На обратном пути вы включаете фазу одним и размыкаете ее вторым. Эта схема идеальна, если вам нужно включить один светильник или несколько, расположенных на общем кабеле.

Классическая схема подключения для двух устройств

Управление из двух мест несколькими лампами

Эта схема немного сложнее и требует большего количества работ. Подходит для крупных помещений, в которых работают несколько линий освещения. Данная схема подключения проходного выключателя потребует наличия двойных устройств (у них два входных и 4 выходных контакта). Разберем классический принцип подключения на основе двух линий освещения или люстры с двумя режимами работы.

Для создания подобной сети нужно последовательно соединить выходы первого переключателя с выходами второго. Они должны отключать фазу, чтобы при монтаже вас не ударило током. Ноль из коробки уходит на две линии освещения. Фаза из коробки уходит на вход переключателя А. Далее они коммутируются с Б посредством соединений кабелем (выходы соединяются, как было описано выше). Затем фаза уходит из Б на линии.

Принцип работы системы тот же, что и при однокнопочном соединении, просто используется две линии. Мысленно представьте, что у вас два отдельных выключателя и все станет понятно.

Управление из трех мест

Это уже довольно сложная система, которая потребует от монтажника мозговых усилий и навыков. Итак, как подключить проходной выключатель (схема подключения) для троих источников? Рассмотрим наиболее простой вариант, хотя имеются и более сложные. Для создания понадобится два проходных устройства с одной кнопкой (1 вход, 2 выхода) и одно перекрестное (два входа, два выхода).

Схема подключения различных вариаций

Ноль, как обычно, подается на светильники из коробки. Фаза из нее же уходит на вход в А и уходит через два выхода на два входа перекрестного переключателя. Затем она уходит через два контакта на два выходных в Б и через вход А подается на лампы. В принципе ничего сложного в этом нет, но главное — правильно проложить провода. Обычно подключение делается через коробку, а не по стенам, чтобы во время последующего ремонта не повредить кабеля (из короба делается отдельный выход на А, Б, С, они не соединяются друг с другом по горизонтальному кабелю). Хоть такое подключение и допускается, но его нежелательно использовать.

Используя двойной перекрестный переключаель и двойные проходные можно усложнить процесс, управляя двумя группами светильников из трех мест, но подобные схемы встречаются нечасто. Эти системы можно усложнять до бесконечности, добавляя новые двухклавишные или одноклавишные проходные выключатели.

Еще один совет – старайтесь делать отдельные линии освещения на каждую комнату или две комнаты. Это поможет вам избежать обесточивания всей системы при ремонте или замене элементов. К примеру, вам нужно поменять розетку в спальне. Вы обесточиваете ее на щитке, при этом в зале и на кухне у вас есть освещение.

Что такое проходной выключатель. Принцип действия

Вам наверняка приходилось сталкиваться с такой ситуацией: вы приходите домой, открываете дверь и включаете свет. Разувшись и сняв верхнюю одежду, вы проходите в квартиру, однако, если сразу выключить свет, придется в потемках пробираться до следующей комнаты, а если пройти при включенном свете, потом необходимо возвращаться, чтобы выключить свет в коридоре.

Кому-то в один прекрасный момент пришла в голову мысль, а почему бы не сделать так, чтобы свет можно было включать и выключать из двух разных мест? Вот уж действительно правильность выражение: лень – движитель прогресса.

Посмотрите на сайтах фото проходных выключателей: вы отметите, что внешне они от обычных ни чем не отличаются, однако различия есть и очень даже существенные. По большому счету, проходной выключатель является переключателем, если неукоснительно следовать всем понятиям электротехники.

В чем же такая разница. Снаружи – в количестве контактов: на выключателе их два, на переключателе – минимум три. Здесь надо отметить, что двухсекционный выключатель также имеет три контакта, но при этом он остается выключателем и не надо путать его с проходным переключателем.

Конструктивно, у переключателя имеется два положения, в каждом из них замкнут главный контакт с одним из двух управляемых. Т.е. если выключатель просто замыкает и разрывает цепь, то переключатель перекидывает замыкание с одного контакта на другой.

Надеемся, что вы поняли в чем состоит разница, поскольку это фундаментальная основа всей схемы, усвоив и поняв принцип, вы легко сможете повторить систему на практике.

Итак, проходной переключатель – это техническая система позволяющая управлять светильником из двух и более мест.

Принцип работы этой системы очень прост: при включении света, светильник подключается к питанию через удаленный выключатель (точнее – переключатель), и выключить свет можно именно им.

В любом случае светильник всегда включен через два проходных выключателя. Когда он работает, оба из них замыкают цепь, когда нет – один замыкает, но другой при этом разрывает.

Что бы лучше понять принцип действия, посмотрите, как выглядит схема подключения проходного выключателя, разобравшись, вы непременно поймёте, как это работает и тогда все «встанет на свои места», тем более сама схема очень простая и для понимания ее работы достаточно знаний школьного курса физики.

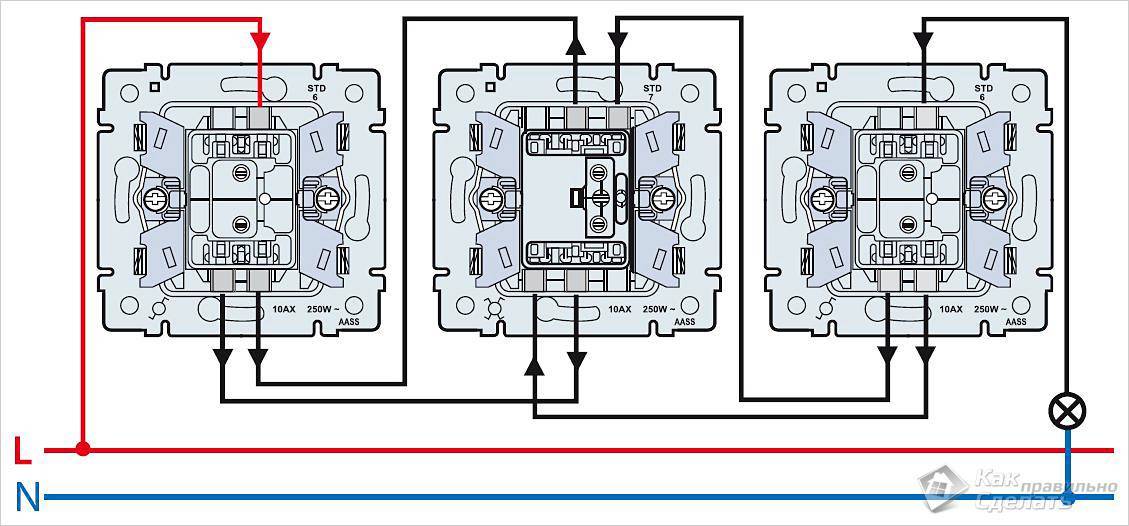

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Читать также: Гильотинные ножницы для резки листового металла характеристики

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

Наглядно работа проходного и реверсивного переключателей на видео:

Особенность проходного выключателя и самая простая схема подключения

Проходной выключатель отличается от обычного тем, что имеет три контакта. Если у простого есть только 1 вход и 1 выход, то у проходного 1 вход и 2 выхода. На вход подается фаза, а дальше переключатель перекидывает ее либо на первый выход, либо на второй. То есть аппарат не размыкает цепь, а просто переключает ее. Благодаря этому он позволяет легко и просто построить схему управления одним источником с разных мест. А сейчас, все же стоит перейти к ответу на вопрос: как подключить проходной выключатель. Самая простая схема подключения проходного выключателя выглядит следующим образом:

в соединительную коробку заводят кабель с тремя проводами: фаза, ноль, земля (если такое предусмотрено) от источника питания, такой же провод идет от лампочки и обоих выключателей;
ноль и землю со щитка, можно сразу подключить к светильнику;
фаза от лампочки подается на вход одного из проходных устройств;
фаза со щитка подключается к входу второго аппарата;
два выходных провода с первого выключателя подключаются к аналогичным контактам второго;
проверка результата. Теперь можно включать и выключать свет из разных мест.

Как видно, сделать такое не сложно, главное проявлять внимательность и аккуратность. Данная схема подключения проходного выключателя самая распространенная, но существуют и другие варианты. Управление одним источником света из 3х мест Бывают случаи, когда необходимо выключать одну лампочку и 3х мест (а то и более). Такое тоже возможно и сделать это легко. При этом остается базовая схема подключения проходного выключателя, но в цепь, между двумя устройствами добавляется еще перекидной. Он отличается от проходного тем, что имеет четыре контакта: 2 на входе и 2 на выходе. Два провода, которые идут с выхода первого проходного выключателя, подключаются на вход перекидного, а другие 2 (с выхода второго проходного) подключаются к выходу перекидного. После завершения работы вся схема отлично работает.
