Как правильно установить наружные накладные розетки своими руками

Видео подборка

Краткая видео-инструкция от Leroy Merlin:

Установка наружной розетки Legrand:

Монтаж трех розеток с шлейфовым подключением:

Устанавливаем блок из пяти розеток:

Установка розеток и выключателей в откосах из пластиковых панелей:

https://youtube.com/watch?v=Eprjyl2vueE

Как итог, монтаж розетки можно разбить на несколько простых шагов, с выполнением которых под силу справиться даже человеку с минимальными навыками владения инструментами.

Эксплуатация и уход

При использовании розеточного блока полезно придерживаться нескольких правил:

  1. Нельзя включать нагрузку выше номинальной. Это вызовет нагрев контактов, что, в свою очередь, приведёт к оплавлению пластиковых элементов или возгоранию.
  2. Не стоит лишний раз выдвигать/задвигать розеточный блок — тогда он прослужит дольше.
  3. При подключении электроприбора и при извлечении его вилки из гнезда блока последний следует придерживать рукой.

При следующих признаках блок ремонтируют или меняют:

  • нагрев при номинальной нагрузке;
  • искрение;
  • появление неприятного запаха.

Это свидетельствует о нарушении одного из контактов, в результате чего он искрит и греется.

Уход состоит в таких действиях:

  1. Время от времени корпус блока и крышку протирают влажной ветошью, предварительно обесточив изделие.
  2. При заедании может потребоваться смазка небольшим количеством масла пружинного механизма.

Розеточный блок по своей сути — это тот же удлинитель, только всегда готовый к использованию и при этом установленный скрыто. Интерьер не теряет привлекательности, в то же время решается проблема с поиском свободной розетки для включения электроприборов. Пользуясь изложенными выше советами, читатель сможет правильно выбрать и установить это изделие.

Определения количества

Вопрос о том, как много должно быть точек электропитания, очень простой. Ведь вы обязательно знаете, сколько приборов примерно будет на вашей кухне. До их количества нужно добавить еще несколько вспомогательных розеток. Также нужно учитывать следующие нюансы:

  • для мощных приборов, требующих постоянного включения, нужно сделать отдельные розетки;
  • отдельно нужно их установить для вытяжного шкафа;
  • для других кухонных приборов нужно примерно 3-4 штуки.

При установке розеток нужно соблюдать определенные правила. Какие же они?

Как правильно устанавливать

Кухонные розетки за столешницами устанавливаются на высоте примерно 10см.

Кабель, который идет от бытового прибора к розетке, не должен привышать150см.

Розетка под вытяжку устанавливается на высоте примерно 50-60мм от кухонных шкафчиков.

Для мелких бытовых приборов нужно производить монтаж на высоте примерно 1 – 1,4м от уровня пола.

Для подсветки высота розеток должна быть 2000мм от пола и 1100мм от рабочей поверхности.

Но следует запомнить, что над рабочей зоной специалисты рекомендуют параллельно соединять не менее трех розеток. Лучше всего «кинуть» новый медный трехжильный провод – для приборов европейского типа.

Выбор кабеля

Важный этап работ по прокладке проводки — выбор основного кабеля. Грамотно выбрать кабель для проводки — значит решить основную проблему по безопасности деревянного дома.

Согласно современным требованиям, для протяжки от линии электропередачи до дома используется так называемый кабель СИП — самонесущий изолированный провод.

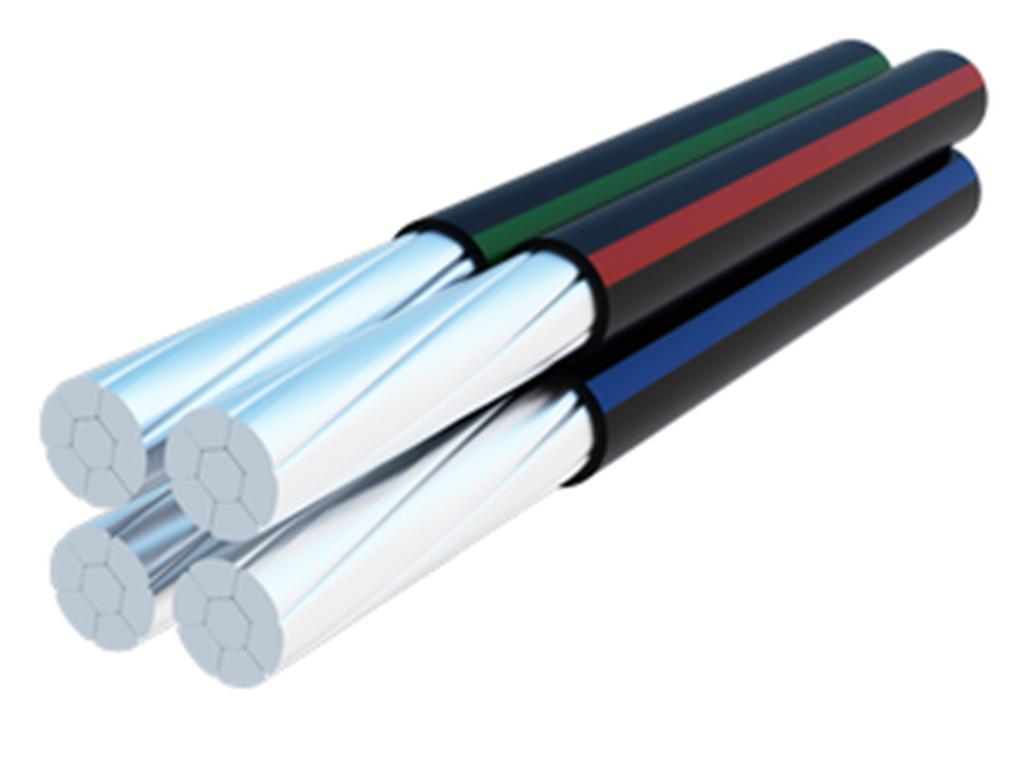

В нем применяются алюминиевые проводники сечением не меньше 16 мм, а также присутствует стальной армирующий тросик (для жесткости).

Оболочка этого кабеля предназначена выдерживать воздействие неблагоприятных внешних факторов в течении минимум 25 лет.

Но кабель СИП может быть проложен только до стены деревянного дома. На внешней стороне стены через специальные изоляторы, а лучше герметичные сжимы, он соединяется с медным кабелем, например ВВГнг (нг — не горючий).

Сечение ВВГнг выбирается стандартно — 1,5 мм на линии освещения, 2,5 мм — на бытовую технику, 4 мм — на мощные потребители вроде электроплиты, линии электроотопления или сварочного аппарата.

Для проводки внутри деревянного дома используется только медь. Выбирая марку провода, используйте или упоминавшийся уже ВВГнг, ВВГнг(П) с пометкой «ГОСТ».

Эти виды одножильных медных кабелей снабжены двойной негорючей изоляцией, при этом имеют достаточную гибкость для удобной внутренней разводки.

Можно использовать немецкий кабель NYM — он снабжен тройной негорючей изоляцией.

Особенности монтажа

При монтаже важно правильно подсоединить провода Монтаж наружных розеток проводится в следующем порядке:

  1. Отключается электричество на вводном автомате, чтобы исключить поражение блуждающими токами.
  2. Проводится разметка. Намечается корпус и отверстия.
  3. Кабель подводится к точке крепления. Делается запас 10 см.
  4. Разбирается корпус. К клеммам прикручиваются жилы. Плюс — коричневая, ноль — синяя, земля — желто-зеленая.
  5. Основание прикручивается к стене. Крепеж выбирается исходя из ее структуры.
  6. К корпусу прикручивается крышка, закрывающая внутренние детали.
  7. Проверяется прочность установки с помощью нескольких вставлений и извлечений вилки.

После тестирования изделия в помещение подается электричество.

Меры подготовки к ремонту

Делать ремонт следует только после подготовки к нему. Даже для исправления самых незначительных проблем следует обесточить квартиру и убедиться, что рубильники выключены. После отключения электричества следует проверить напряжение в сети отверткой-индикатором — в фазе оно должно отсутствовать.

Что понадобится для ремонта

Набор инструментов есть у каждого электрика. Если полного набора нет, то отдельные его составляющие придется приобрести для проведения ремонта электророзетки.

Кроме индикаторной отвертки, будут нужны такие материалы и инструменты:

  • плоская отвертка;
  • крестообразная отвертка;
  • плоскогубцы (пассатижи);
  • изоляционная лента (виниловая);
  • острый нож для зачистки проводов.

При некоторых поломках может пригодиться паяльник.

Последовательность ремонта

Чтобы починить электро розетку, отошедшую от стены, достаточно подтянуть винты крепления. Доступ к ним открывается при снятии защитной крышки. Винты видны по бокам колодки. Бывают случаи разбалтывания розетки, приводящие к выпадению из стены. Обычно так происходит с конструкцией, закрепленной без подстаканника. Розетки крепятся распорными пластинами.

Они металлические, крепятся на затягиваемые болты. Острые зубцы на внешних краях распорок врезаются в бетонное ложе розетки. В старых домах строительный материал может осыпаться. Как починить выпавшую розетку? К старой конструкции добавляется подстаканник. Ложе вокруг него желательно укрепить цементным раствором. Если старая розетка сломана, алгоритм действий следующий:

  1. Выкручивается болт на передней панели.
  2. Лицевая панель снимается.
  3. Осматриваются контакты, проводка.
  4. Если есть выпавшие из гнезда провода, возвращаются на место, зажимаются.
  5. Обнаруженный оплавленные или подпаленные концы проводки отрезаются. Верхушки оставшихся проводов зачищаются.
  6. Окисленные контакты защищаются наждачкой.
  7. Конструкция собирается, закрываясь лицевой крышкой.

Решив починить розетку своими руками можно столкнуться с трудностями. Может, к примеру, потребоваться наращивание проводов. После обгорания и зачистки их длины бывает недостаточно для подключения. Приходится наращивать кабеля новыми.

Жилы проводов с обеих сторон наращиваются и скручиваются и закрываются изолентой либо колпачками. Можно соединить наращенный провод с родным с помощью клемм. Однако они редко входят в подрозетник.

Задача наращивания проводов часто встает при решении вопроса, как починить розетку, если она искрит. Замыкание в конструкции приводит к нагреву и обугливанию кабелей. Внутренние контакты могут буквально рассыпаться. В этом случае починка невозможна. Нужна замена розетки.

Начало работы

Перед тем, как монтировать проводку в квартире, необходимо составить схематический план электропроводки с расположением всех точек: розеток, выключателей, разветвительных коробок, осветительных приборов.

Для составления схемы электропроводки в квартире нужен масштабный план помещений, поскольку в таком случае легче просчитать необходимую длину электрического кабеля. Вычерчивая схему, нужно придерживаться общепринятых стандартов обозначения устройств, чтобы чертеж был понятен для любого исполнителя работ.

Размещение розеток и выключателей может иметь несколько стандартов. Согласно одному из них, розетки размещают на высоте 0.3-1 м от уровня полов, а выключатели на высоте 0.8-1.5 м. Эти величины не критичны и выбираются по удобству пользования. Одним из факторов выбора местоположения является расстановка мебели.

В любом стандарте необходимо придерживаться требований ПУЭ, согласно которым горизонтально проложенные провода в стенах должны отступать от потолка на расстоянии 150-200 мм, а отступы от дверных и оконных проемов должны быть не менее 100 мм.

План электропроводки

Отдельно оговаривается расположение розеток и выключателей в ванных комнатах. Расстояние от коммутационной аппаратуры до токопроводящих элементов (труб канализации и водопровода) должно составлять не менее 600 мм и не менее чем на 130 см от уровня пола.

Подготовка перед монтажом новой розетки

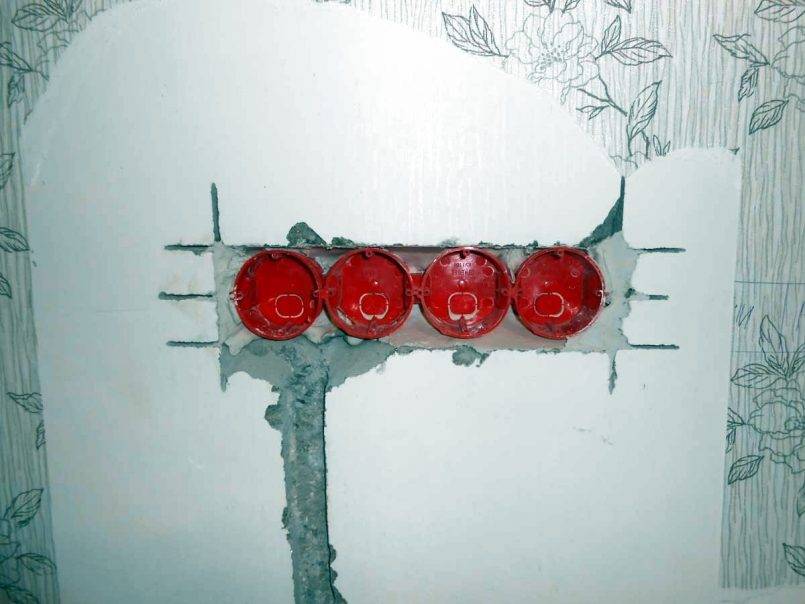

Пробейте штробу (канал) для прокладки провода к розетке. Для этого используется перфоратор или штроборез. Заложите провод в штробу. Желательно использовать гофрированную трубу, это позволит при необходимости произвести замену провода без удаления штукатурки.

После укладки провода заделайте штробу раствором. Подключать провод к распределительной коробке следует только после монтажа розетки. Далее необходимо подготовить посадочное место для розетки.

Двойная розетка может иметь 1 или 2 внутренних стакана. Соответственно потребуется подготовка необходимого количества отверстий. Для создания посадочных мест обычно используют специальную насадку для перфоратора – коронку.

Измерьте размер внутренней части розетки и сделайте отверстие подходящего диаметра, выбрав соответствующую коронку. При этом отверстие должно быть на 2-3 мм больше диаметра подрозетника. Глубина выемки должна позволять полностью спрятать внутреннюю часть розетки в стене.

Крепление механизма прибора

В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью. Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.

В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.

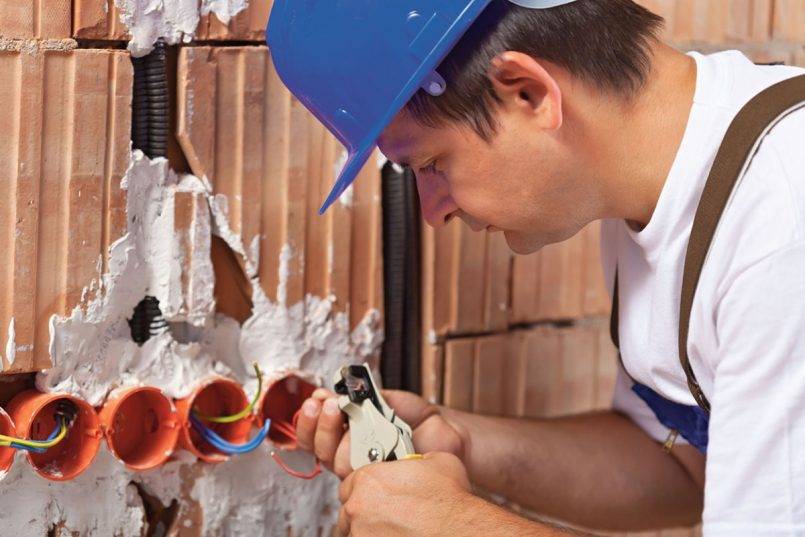

Монтаж подрозетников

Заведите провод в подрозетник и установите его в подготовленную выемку. Для фиксации в подрозетниках обычно имеются специальные крепления (лапки), упирающиеся в стены при закручивании винтов.

Для повышения надежности зафиксируйте подрозетник раствором (цемент, гипс, алебастр и т. п.), поскольку штатные крепежи со временем ослабевают. Все щели следует тщательно заполнить раствором.

Накладная двойная розетка не требует подготовки отверстия и установки подрозетников, поскольку монтируется непосредственно на стену. Фиксация накладных розеток обычно осуществляется дюбелями.

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

  • Перфоратор ( можно заменить молотком и стамеской)
  • Кусачки
  • Шпатель
  • Раствор цемента
  • Изолента
  • Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.

Для чего нужно устанавливать накладные розетки на плинтус

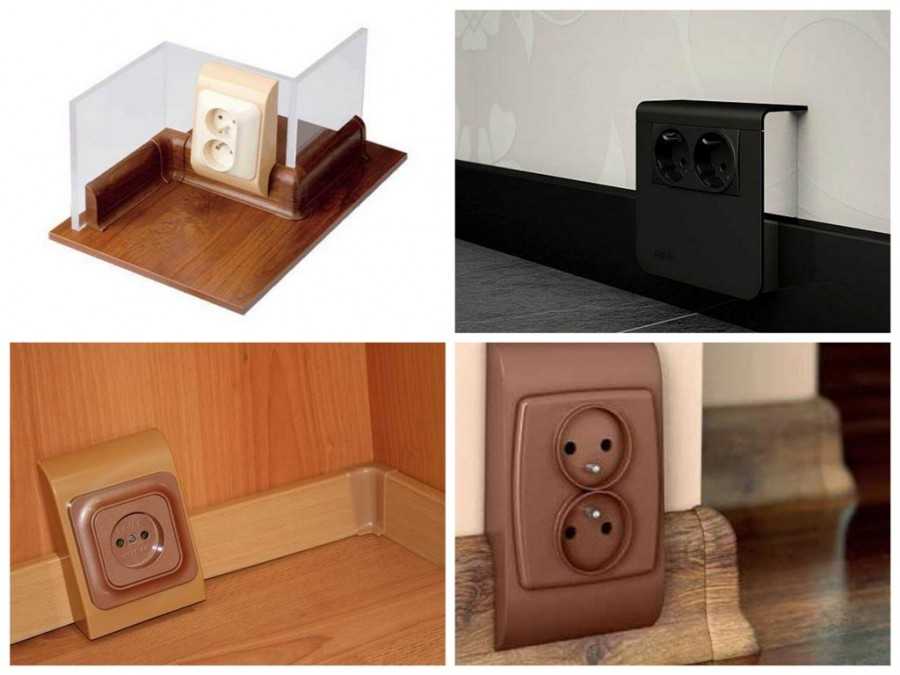

Сейчас всё большее распространение набирает мода прятать проводку в плинтусах. Этот вариант монтажа имеет ряд плюсов:

  • Не нужно нарушать отделку, дабы расширить сеть электропроводки;
  • Повышается безопасность за счёт того, что провода не «свисают»;
  • Розетки становятся практически невидимыми из-за своего расположения, что придает помещению больше эстетики;
  • Работ по штроблению становится значительно меньше, что позволяет экономить силы и деньги;
  • Розетку можно разместить почти что в любой части дома или квартиры.

Размещение розетки на плинтусе украсит интерьер комнаты. Монтаж накладной розетки своими руками является довольно простым процессом, что позволяет не обращаться за помощью к специалистам.

Рекомендуется покупать плинтус и розетки с подрозетниками в одного производителя. Это гарантирует, что размеры розетки совпадут с остальными материалами.

Классификация по герметичности и степени защищенности

Этот параметр позволяет выбрать розетку для помещений с повышенной влажностью, запыленностью. В жилой комнате подойдет установка обычного устройства, а для коридора — с механизмом защиты от пыли.

Обычно розетки содержат два типа маркировки:

  • IP;
  • NEMA/UL.

Первая показывает уровень защищенности от попадания пыли, влаги, крупных частиц. Вторая сообщает, в каких условиях применяется то или иное устройство.

Существует 9 уровней защиты от влаги, обозначающихся цифрами:

  • 0 — защита отсутствует.
  • 1 — устройству не повредят вертикальные капли.
  • 2 — защищена от вертикальных частиц воды и падающих под небольшим углом.
  • 3 — замыкание предотвращается, даже если капли будут падать под углом 60°.
  • 4 — розетке не страшны никакие брызги.
  • 5 — конструкция защищена от водной струи с разных направлений.
  • 6 — есть защита даже от морских волн.
  • 7 — небольшой промежуток времени розетка работает под водой на глубине максимум 1 м.
  • 8 — устройство допускается погружать на глубину более 1 м.
  • 9 — розетка будет работать при любом погружении.

Если говорить о втором типе маркировки, NEMA, здесь выделяют 11 видов:

  1. Подойдет для использования дома или в административных зданиях. Защищен от пыли и прикосновений.
  2. Обычно используется как бытовая. Выдерживает условия с небольшим уровнем влажности, запыленностью.
  3. Рекомендуется применять вне дома. Не боится обледенения, осадков, пыли.
  4. Как и предыдущий вид, отлично работает при низких температурах.
  5. Справляется даже с налипанием льда, мокрым снегом. Погодные условия никак не сказываются на функциональности устройства.
  1. Применяется в запыленных местах, расположенных недалеко от автомобильных дорог. Розетки такого типа защищены от грязи и воды, летящих из-под колес.
  2. Можно устанавливать снаружи здания даже при условии сильного дождя или снега, ветра, запыленности.
  3. Полностью закрытый корпус позволяет пользоваться устройством даже под водой, правда, на протяжении небольшого промежутка времени.
  4. Этот тип розеток в бытовых условиях не используется. Подходит только для агрессивной окружающей среды.
  5. Используется в помещении. Защищен от пыли, грязи и жидкостей.
  6. Предназначены для установки внутри здания. Имеют практически все виды защиты: от грязи, маслянистых жидкостей, воды, охладителей.

Существуют другие системы классификации и, как следствие, маркировки. Например, по уровню прочности корпуса.

Пошаговая инструкция по установке

устройство

Подготовка:

  1. Отвинчиваем центральный винт и снимаем переднюю декоративную панель.
  2. Послабляем винты боковых распорочных креплений, чтобы розетка без труда вставлялась в подрозетник.
  3. Отпускаем болты на зажимах клемм – это поможет без труда вставить провода и сразу затянуть их.

Следует проверить старый подрозетник. Если он сидит на своем месте неподвижно, то все в порядке – можете приступать к монтажу. Если же он расшатан или попросту без усилия вынимается со своего посадочного места, то следует его правильно закрепить или установить новый внутренний короб.

Монтаж на новое место

Если вы решили установить дополнительную розетку в комнате или перенести ее на новое место, то можете руководствоваться действиями, которые будут описаны далее:

  1. Подготавливаем провода нужного сечения, новую розетку, подрозетник, необходимые материалы и инструменты.
  2. Выбираем местоположение. Прикладываем подрозетник и очерчиваем его контур карандашом.
  3. Перфоратором делаем отверстие необходимой ширины и глубины.
  4. Находим электрический распределительный короб. Именно из него будут брать начало провода для питания. Открываем его.
  5. С помощью строительного уровня и карандаша (маркера), прочерчиваем прямые линии, которые будут вести к расположению новой розетки.
  6. Строго по линии пробиваем (или прорезаем болгаркой) канавку для укладки проводов (штробу).

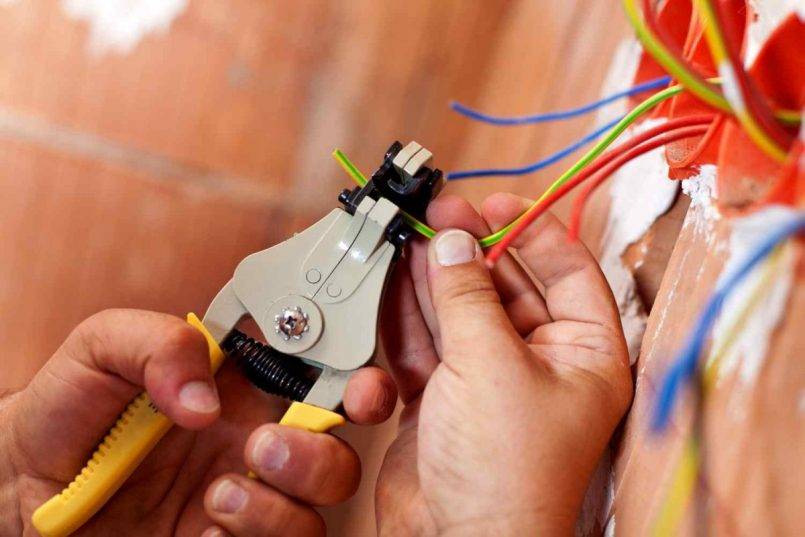

  7. Отрезаем провод необходимой длины и зачищаем его концы от изоляции с обоих концов.
  8. В распределительной коробке выбираем необходимые нам провода и скручиваем их с нашим кабелем. Для верности такую скрутку докручиваем пассатижами.
  9. Берем паяльник и немного олова. Тщательно наносим небольшой слой олова на наши контактные соединения (залуживаем). Дожидаемся пока они остынут и изолируем с помощью изоленты. Далее аккуратно укладываем провода в короб и плотно закрываем крышкой.
  10. Подготавливаем раствор. Берем необходимое количество сухой смеси и смешиваем с водой до получения хорошей вязкости смеси.
  11. Обмазываем заднюю и боковые стороны подрозетника полученным раствором и вставляем его в подготовленное отверстие. Выравниваем его, убираем шпателем излишек раствора и выравниваем неровности.
  12. Пролаживаем провод по канавке по ходу замазывая его раствором. Также, разглаживаем неровности.
  13. Ждем полного затвердевания раствора. Если использовался алебастр, то он застынет достаточно быстро.

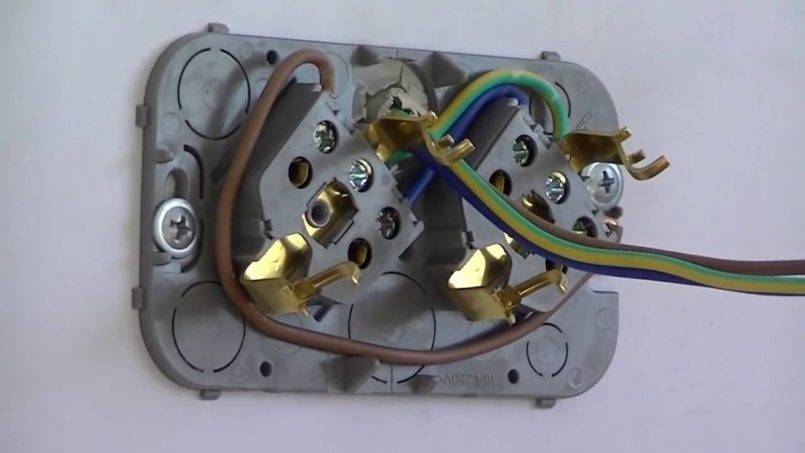

Монтаж новой

Если провода в коробе слишком длинные не стоит их отрезать. Их нужно проложить за корпусом – там есть канал, сделанный специально для этого. Далее провода следует проложить по бокам корпуса. Фаза с одной стороны, а ноль и заземление с другой.

Инструкция:

  1. Подсоединяем провода к блоку клемм и затягиваем прижимные пластины с помощью отвертки. Не забывайте – фаза располагается ближе к окну или слева. Оголенные части провода должны полностью находиться внутри.
  2. Устанавливаем розетку в стакан и выравниваем ее. Поочередно затягиваем винты распорных креплений до обеспечения полной неподвижности. При необходимости ввинчиваем дополнительные крепежные шурупы.
  3. Одеваем декоративную панель и привинчиваем ее центральным болтиком.
  4. Включаете электричество и проверяете индикатором. На одной клемме должен загореться светодиод, а на другой – нет.

Особенности замены для трёхфазной электросети

Бывают ситуации, когда однофазного электроснабжения не хватает для дома. Обычно в больших частных домах требуется установить специальные генераторные электродвигатели, станки или электроплиты, которые требуют уже не 220 вольт, а все 380. Такое электроснабжение называется трехфазным. Вместо одной фазы и одного ноля в них используется целых три фазы и один ноль.

Замена розеток для трехфазной сети проходит несколько сложнее чем замена однофазных, так как нужно подключить не 2 провода, а 4 (иногда 5).

Первое, что нужно предусмотреть – это соответствие трехфазной розетки вилке подключаемого электроприбора. Далее, необходимо отключить электроэнергию и проверить отсутствие тока индикатором.

В большинстве трехфазных розеток, контакты обозначены специальными метками:

  • L1, L2, L3 – это обозначения контактов для подключения трех фаз.
  • N2 служит для подключения ноля.
  • Заземление обозначается специальным знаком или буквами PE.

Порядок присоединения фаз не имеет особого значения

Установка розеток и выключателей в панельном доме

Преимущество работы штроборезом — ровная штроба, отсутствие пыли

Если приходится монтировать точки питания на бетонные стены в панельных домах, важно учитывать, что монолитные блоки содержат внутри арматуру. Поэтому при штроблении лучше пользоваться металлоискателем. Делать каналы в несущих конструкциях запрещено

Делать каналы в несущих конструкциях запрещено.

Чтобы прикрутить новую розетку на место старой, стыкующейся с точкой питания в соседней квартире через стену, специалисты рекомендуют действовать таким способом:

  • Немного сдвинуть расположение новой, а место стыка с соседями запенить или заштукатурить. Их точка питания может остаться на своем старом месте.
  • Протянуть еще одну точку питания по штробам от уже имеющейся.
  • Отвести новый кабель от распределительной коробки для монтажа розеток.
  • Подвести питание к новой точке питания от выключателя.
  • Посадить стаканы на старое место на слой алебастра.

Таким же образом можно подключить свет в комнате, подвести проводку к выключателям.

Современные разновидности розеток и выключателей

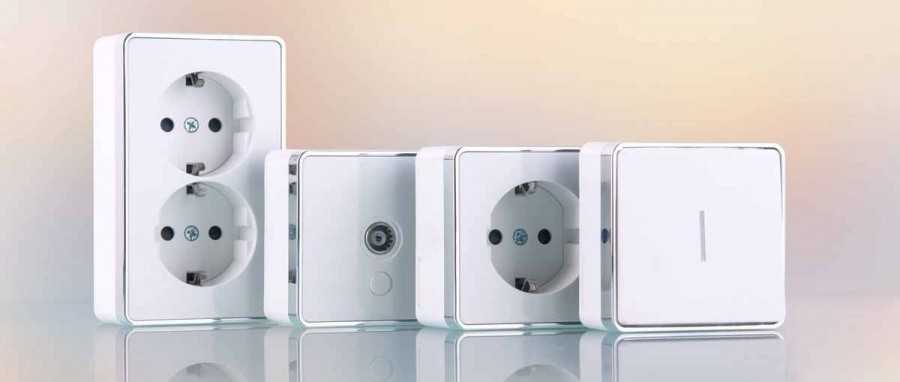

Накладные – ваш выбор, если вы видите провода, подходящие к месту крепления нужного изделия. На вид более толстые, сверху со временем может скапливаться пыль, но их легче крепить и менять.

Встроенные – под них в стене должно быть технологическое отверстие, куда выведены силовые провода. Вся основная часть электрофурнитуры будет в стене, снаружи останется красивы ободок и отверстия/кнопки.

Интерьерные – имеют экзотическую форму или цвет. Чаще всего используются в стилизованных помещениях, можно подобрать под цвет стены, или наоборот, чтобы выделялась как декоративный элемент.

С функцией таймер – название говорит само за себя. Станет хорошим помощником для тех, кто может распланировать свою жизнь по минутам. Однако, за удобство придется платить, стоимость их может быть в 10 раз выше обычных.

Для самых продвинутых пользователей современных технологий производители оснащают свои устройства системами GPS и WiFi. Это позволяет на расстоянии контролировать работу домашних приборов. Являются частью модного в последнее время направления — «Умный дом».

В некоторых комнатах вашего жилья есть необходимость подключать сразу несколько электроприборов – на кухне, в санузле, в таких случаях рекомендуется воспользоваться блоком розеток. Этот вариант легче монтировать, чем несколько разрозненных, к тому же намного красивее и безопаснее. Есть готовые наборы, а можно скомплектовать свой вариант.

Для детских – есть варианты с дополнительно защитой от проникновения, в виде общей шторки, или заглушек.

Если планируете часто пользоваться розеткой – можно приобрести вариант с механизмом выталкивания вилки. Такой механизм не только облегчит вам рутинное занятие, но и продлит срок службы вашей розетке.

Есть розетки и выключатели с дополнительным световым индикатором. Их легче находить в темноте, но нужно уесть, что они будут влиять на работу некоторых лампочек и электроприборов.

Самый экзотический вариант в нашей классификации – напольный. Если нет возможности монтажа на стену или хочется оригинальности – можете выбрать и такой вариант.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
