Этажный щит на 4 квартиры

Выбор компании на подрядные работы

Планируя какие-либо работы люди нуждаются в сотрудничестве с компанией, которой доверят решение возникающих в ходе работы вопросов.

При выборе компании подрядчика необходимо следовать некоторым правилам.

1.Заключайте договор

Компании, действующие законно, должны сами предложить оформить официальный документ, который подтверждает существование соглашения по объему работ, срокам сдачи, стоимости, гарантии и другим условиям. Наличие договора поможет избежать затяжного и сложного разрешения возникших проблем.

2. Изучите информацию о сроках работы на рынке и опыте организацииУ компаний с большим опытом работы в одной и той же сфере наверняка большое портфолио, а значит, этой организации можно смело довериться.

Информация о выполненных работах размещается на официальном сайте, в офисе компании, также можно непосредственно пообщаться с сотрудниками организации.

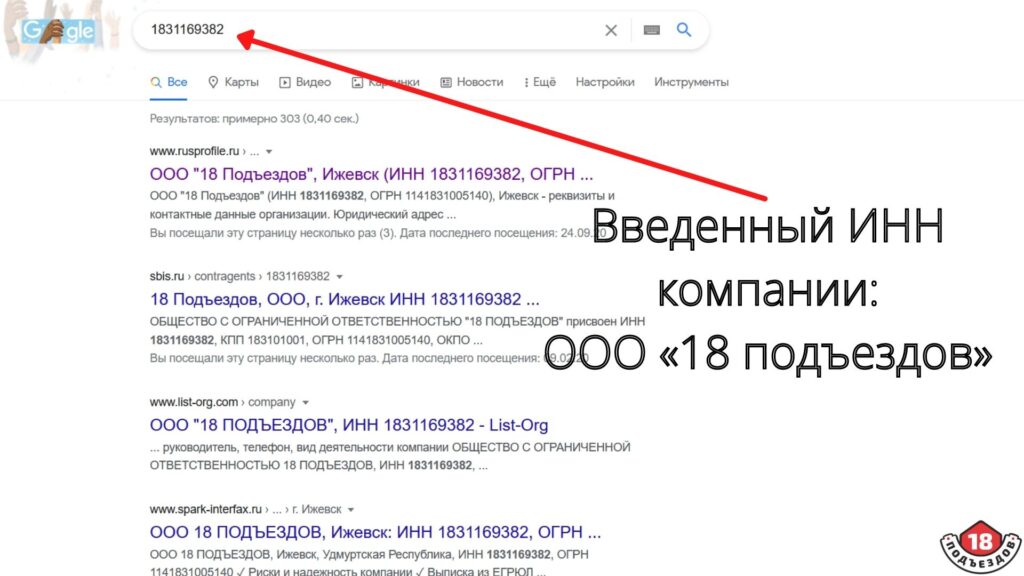

Проверить компанию можно так же по ИНН. Просто введите номер ИНН в поисковике.

Пример на нашей организации: ИНН: 18311693 82

3. Познакомьтесь с отзывами клиентов

Важно помнить, что люди могут добросовестно заблуждаться или намеренно искажать действительность. Старайтесь придерживаться нейтралитета и объективно оценивать информацию

4. Тщательно составьте калькуляцию/смету

В смете подробно описываются работы, которые предполагается выполнить, а также их последовательность. На основе калькуляции/сметы будет произведен окончательный расчет заказчика с подрядчиком.

5. Поинтересуйтесь, какие гарантии готов предоставить исполнитель

Когда компания предоставляет гарантию работы это означает, что подрядчик уверен в качестве результата, а также готов устранять дефекты, возникшие после завершения работы.

Гарантийные обязательства защищают заказчика, предоставляя шанс на легитимной основе обратиться к исполнителю в ситуациях, требующих устранения недостатков. Законодательством установлено, что срок, предоставленный клиенту реализовать права составляет не менее года (от 12 месяцев).

6. Стоимость работ

При рассмотрении предложений компаний, отталкивайтесь от рыночной цены. Условия о цене, прописанные в документе, должны быть четкими, а стоимость фиксированной.

В данной статье мы кратко рассказали о функциональном назначении, строении, видах, классификации, этапах установки и подключения этажного щита.Приведен примерный перечень и стоимость оборудования этажного щита на 4 квартиры. Так же выделены некоторые правила при выборе компании подрядчика.

Как создать схему

Перед началом компоновки составляют план снабжения дома электричеством с учетом всех отдельных линий и мощных агрегатов, которые собирают в группы.

  • Мощные пользователи, потребляющие более двух киловатт, компонуют в группы. На каждой линии ставят автомат, выдерживающий указанные нагрузки.
  • Посудомойки, стиралки, кондиционеры, требующие небольшой мощности, подсоединяют к автоматическим выключателям, рассчитанным на 16 А. выбирают кабель сечением 2,5 мм².
  • Агрегаты большой мощности потребуют автоматов на 25 А, сечение питающего кабеля увеличивают до 4,6 мм². Такие линии проводят одним целым проводом.
  • Для розеток подводят контуры на каждую комнату, проектируют трехжильный провод сечением 2,5 мм². Индивидуальные ветки на розетку ставят в распределительных коробках.

Осветительные приборы делят на группы, подсоединяют к одному кабелю 1,5 мм², линия потребует автомата на вводе в 10 А.

Требования при проектировании

Категорических стандартов относительно наполнения щитка модулями не разработано, но есть некоторые правила. Логично размещать вводный рубильник в верхнем ряду, в начале, перед другими прерывателями.

Правила проектирования:

  • В жилых домах монтаж электрощита предусматривает сплошные ограждающие устройства для закрытия частей под напряжением. В помещениях для спецперсонала дверки шкафов ставят сетчатыми или с отверстиями. В любом случае общие щитки на площадках снабжают замками.
  • После рубильника по инструкции ставят измерительные общие установки. Слева-направо монтируют УЗО групповой категории, например, на кухню, ванную, для освещения, розеток.
  • Далее проектируют автоматические прерыватели по очередности: осветительного контура, общих розеток, выделенные магистрали на стиралку, электрический котел, водонагреватель и другие.

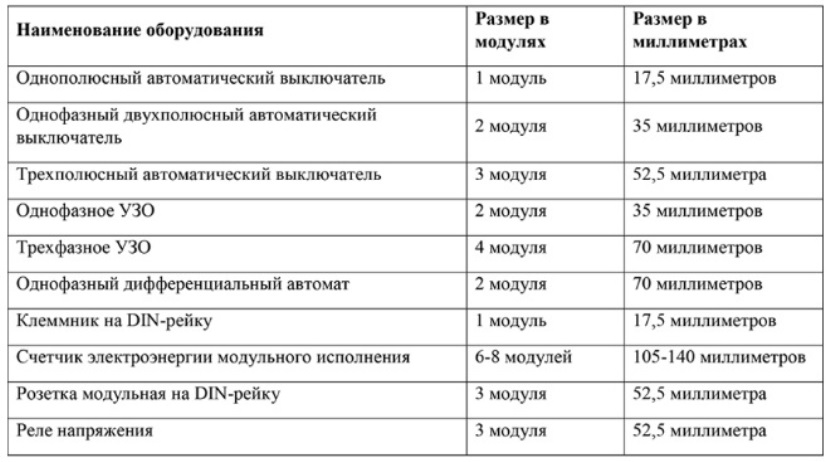

Расчет количества мест в щитке

Размер корпуса должен вмещать все предусмотренные модули, входить в стеновую нишу. Габариты выбирают после определения списка устройств, при этом желательно оставить место для резерва.

Учитывают следующее:

  • стандартный одинарный автомат — 17,5 мм, двойной — 35 мм, тройной — 52,6 мм;
  • двухмодульное УЗО на 1 фазу — 35 мм;
  • четырехмодульное УЗО на 3 фазы — 70 мм;
  • двухмодульный дифавтомат на 1 фазу — 70 мм;
  • клеммник на DIN рейке — 17,5 мм на 1 модуль;
  • счетчик 105 – 140 мм;
  • трехмодульное реле напряжения — 52,5 мм;
  • розетка на DIN рейке — 52,5 мм.

Схема на несколько групп

Электроэнергия, подающаяся к дому, равномерно распределяется между потребителями. Трехфазный ввод делят на группы агрегатов по мощности.

Выделяют несколько стандартных схем:

  • Схема №1. На входе монтируют двойной автомат, при этом его номинал — не более показателя вводного тока. Выключатели ставят после автомата, группируют слева-направо. Первыми фиксируют прерыватели на мощных потребителей, затем — управляющие механизмы для розеток, последними ставят автоматы для освещения.
  • Схема №2. Для предохранения от токового удара предусматривают УЗО. Если защитное устройство одно, его располагают после общего рубильника.
  • Схема №3. Совершенная система, когда каждая связка подключена к собственному УЗО и отделена от других. Так каждый контур имеет собственный автомат, но размер шкафа должен быть больше.
  • Схема №4. Оптимальная схема, в ней предусмотрено 2 DIN рейки, т. к. все комнаты и контуры подсоединены к собственному УЗО и автомату. На верхней шине ставят все УЗО, а на нижней — автоматические прерыватели.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них

Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке – от нее зависит ваша жизнь, безопасность и комфорт.

  1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
  2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
  3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
  4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее – периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

1+

Удобство монтажа

Абонентский и учетный отсеки корпуса укомплектованы din-рейками для установки унифицированного оборудования. В комплекте имеется 4 din-рейки. Они подходят для любого оборудования (модульного и панельного типа). Рейки регулируется по высоте, поэтому становится возможным монтаж любого оборудования с помощью винтов или хомутов.

Сами DIN-рейки закрепляются на двух параллельно установленных С-образных профилях. Они являются съемными, поэтому возможен монтаж электрооборудования вне корпуса с последующей установкой внутрь. Это значительно упрощает задачу по монтажу щита этажного.

Кроме того, съемная рама позволяет риск разворовывания оборудования при строительстве, т.к. при начальном этапе монтажа можно установить только оболочку, а затем смонтировать начинку.

Для быстроты монтажа корпус оснащен распорными болтами. С помощью них щит устанавливается в кирпичную или бетонную стену.

В конструкцию щита этажного ASD electric добавлены направляющие для повышения жесткости конструкции.

Таким образом, щит этажный от Завода «АСД-электрик» обладает большим количеством преимущества по сравнению со стандартным щитом этажным, обеспечивая более высокий уровень безопасности и удобства, как для жильцов дома, так и для монтажных организаций.

Информация о щите этажном: типоразмеры, аксессуары

Несколько способов, как открыть щиток в подъезде без ключа

Электрический щиток выполняется из огнеупорного материала, располагается в подъезде и, зачастую, состоит из двух-трех секций, отвечающих за автомат, приборы учета света и устройства, работающие от слабых токов. Каждая секция имеет свою дверцу, закрывающуюся на ключ. Этот ключ может находиться у электрика, обслуживающего дом, консьержа. Нередко с основного ключа снимают дубликаты, которые выдают на каждую квартиру. Делается это для того, чтобы, в случае непредвиденных ситуаций, жильцы могли быстро среагировать и не дожидаться электрика. Но, что делать, если ключ вам не выдали?

Существует несколько способов открыть электрический щиток без ключа:

  1. Если щиток защищают встроенные маленькие замки (как на почтовых ящиках), для их вскрытия можно воспользоваться женской заколкой – шпилькой. Для этого нужно вставить шпильку одной ножкой в верхнюю часть замка, другой – в нижнюю, и попытаться провернуть механизм. Вместо шпильки можно использовать любой другой тонкий, но прочный предмет. Главное – действовать аккуратно, чтобы не сломать предмет в замке.
  2. Простые механизмы можно вскрыть плоской отверткой. Для этого нужно вставить отвертку в замок и повернуть ее вправо.
  3. Навесные замки можно вскрыть при помощи лома или пассатижей.

Прежде, чем взламывать щиток, можно обратиться к соседям. Нередко у жильцов, которые проживают в доме достаточно долго, имеются свои ключи. При этом, после экстренного обесточивания квартиры, щиток необходимо закрыть. Это позволит обезопасить любопытных детей и взрослых жителей дома от травм.

Как спрятать электрощиток: пошаговая инструкция

Для маскировки электрического щитка существует много способов и идей, но мало слов о реализации их в домашних условиях

Нет одной точной инструкции ко всем способам, но есть важные моменты, на которые необходимо обратить внимание до начала работы над маскировкой электрощитка

Если не продумать данные аспекты, то это может привести к ошибкам, которые остановят или испортят работу:

  • Определившись с идеей и имея представление о том, что должно получиться, необходимо подготовить материалы, которые понадобятся.
  • Исходя из вышеупомянутых ошибок, не стоит использовать ненадежные материалы. Следует проследить за тем, чтобы место, где будет проходить процесс, было пригодно для грязной работы, если такая будет. Стоит заклеить стены, накрыть мебель, чтобы ничего не запачкать и не испортить.
  • Работать следует не спеша, продумать, что следует сделать в первую очередь. Протереть электрический щиток (коробку, а не то, что внутри), чтобы пылинки и ворсинки не испортили работу после.
  • После завершения творческого процесса аккуратно убрать рабочее место и соотнести ожидания с действительностью, которая получилась в ходе работы.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Электрощитовое оборудование НКУ

Современные этажные щиты ЩЭ и ЩЭм, разработанные с учетом сегодняшних требований по увеличению их нагрузочной способности, количества групповых линий на квартиру и обеспечению безопасности при эксплуатации бытовых приборов.

Основное предназначение щитов ЩЭ, ЩЭм
  • распределение и учет электричества;
  • защита квартирных электросетей от перегрузок и замыканий;
  • для установки телевизионной, радиотрансляционной, телефонной и др. сетей;

Устройство щитов позволяет их подключать к сетям систем TN-S и TN-C-S без разрезания магистральных проводов сечением до 90 мм².

Все щиты, изготовленные в нашей компании, соответствуют требованиям ГОСТ 9413 и ТУ BY 691768257.001-2014.

Стандартные условные обозначения для заказа
ЩЭм ХХ – ХХХХ УХЛ4 Щит этажный модернизированный
ЩЭм ХХ – ХХХХ УХЛ4 0 – знак дополнительного исполнения, может указываться при необходимости
ЩЭм ХХ – ХХХХ УХЛ4 Количество квартир (2,3,4)
ЩЭм ХХ – ХХХХ УХЛ4 Общее количество линейных аппаратов на квартиру (3,4,5,6)
ЩЭм ХХ – ХХХХ УХЛ4 Наличие и тип линейного аппарата на 40А: 0 – отсутствует; 1 – выключатель автоматический без УЗО 2 – выключатель автоматический с УЗО
ЩЭм ХХ – ХХХХ УХЛ4 Наличие автомтического выключателя на стояке питающей сети(0 – отсутствует, 1 – имеется)
ЩЭм ХХ – ХХХХ УХЛ4 Наличие слаботочного отделения(0 – отсутсвует, 1 – имеется)
ЩЭм ХХ – ХХХХ УХЛ4 Вид климатического исполнения по ГОСТ 15150
Типовые комбинации для ЩЭ и ЩЭм
Условное обозначение (тип) щита Количество линейных аппаратов на квартиру(шт) и их номинальные токи Номинальнй ток вводного квартирного аппарата, А
Выключатель автоматический Автоматический выключатель с УЗО (ток утечки 30 мА)
16 А 40 А 16 А 40 А
ЩЭм Х – 30ХХ УХЛ4 2 1 40
ЩЭм Х – 31ХХ УХЛ4 1 1 1 63
ЩЭм Х – 32ХХ УХЛ4 1 1 1 63
ЩЭм Х – 40ХХ УХЛ4 3 1 40
ЩЭм Х – 41ХХ УХЛ4 2 1 1 63
ЩЭм Х – 42ХХ УХЛ4 2 1 1 63
ЩЭм Х – 50ХХ УХЛ4 4 1 40
ЩЭм Х – 51ХХ УХЛ4 3 1 1 63
ЩЭм Х – 52ХХ УХЛ4 3 1 1 63
ЩЭм Х – 60ХХ УХЛ4 5 1 40
ЩЭм Х – 61ХХ УХЛ4 4 1 1 36
ЩЭм Х – 62ХХ УХЛ4 4 1 1 63
Все необходимые параметры обозначенные “Х”, указываются в соответствии со схемой условных обозначений при заказе.
Пример обозначений при заказе, или при записи в проектной документации: ЩЭм 3 – 3001 УХЛ4 – Щит Этажный на 3 квартиры, без автоматического выключателя магистральной линии, с отделением для размещения слаботочных узлов. В щитке, на каждую квартиру, установлены:
  • 1 двухполюсный выключатель нагрузки на 40 А (ввод в квартиру);
  • 2 автоматических выключателя на 16 А;
  • 1 автоматический выключатель с УЗО на 16 А;

Щиты ЩЭ, ЩЭм предназначены для установки в нишах стен жилых домов, габариты которых соответствуют:

Ниша под щиток без слаботочного отделения Ниша под щиток со слаботочным отделением

Этажный щит на 4 квартиры:

Все фотографии изготовленных этажных щитов

Страница ЩЭ – щит этажный была изменена: 21 августа, 2020 автором ООО Управляемая энергия, c-e.by контактный телефон +375 (29) 638-88-26 Адрес организации: 220141Беларусьг. Минскул. Ф. Скорины, д. 54Апом. 06 https://c-e.by/wp-content/uploads/2016/04/c-e-logo300-280.png

https://c-e.by/wp-content/uploads/2016/04/c-e-logo300-280.png

Примеры, как выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт.  В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

  • Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
  • Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
  • Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
  • Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

  • Тип корпусной части. Она может быть модульной, литой или открытой.
  • Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальные.
  • Автоматические.
  • УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Проект электрощита

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.

Далее переходим к разбивке всех точек подключения на несколько групп.

Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.

На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.

Новые статьи на e-mail

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.

Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю

Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. Схема электропроводки в квартире

{SOURCE}

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

  • на входе автоматический выключатель с двумя полюсами = 2 модуля;
  • далее установлен счётчик электроэнергии = 6 модулей;
  • после счётчика два УЗО = 4 модуля;
  • автоматические выключатели с одним полюсом в количестве шести штук = 6;
  • нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.


Схема небольшого щита распределения.

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
