Проверка и устранение неисправностей
Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.
Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.
Фото remkip.ru
Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.
Необходимость заземления УЗО
Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.
По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.
Классическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ: 1 – автомат; 2 – устройство защиты (УЗО)
Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.
Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.
Оптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек
Собственно, если обследовать внимательно сам прибор УЗО, на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».
Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.
Преимущества и недостатки
Узнав различия обоих аппаратов сразу же возникает мысль, что обязательно необходимо выбрать второй вариант исполнения. Это поспешный вывод, ведь если УЗО дополнительно защитить автоматическим выключателем, то, по сути, это и будет дифференциальный автомат. Поэтому чтобы уже наверняка сказать что лучше выбрать УЗО или дифавтомат, необходимо определить преимущества и недостатки каждого изделия.
Преимущество объединенной модели в том, что она компактная (не занимает много места в электрическом щитке), а также полностью защищает электропроводку от различного рода опасностей. К тому же стоимость немного меньше, чем покупка УЗО + автомата, а монтаж осуществляется быстрее (нужно закрутить на несколько винтиков меньше).
Главными недостатками являются:
Если дифавтомат выйдет из строя, необходимо будет приобретать новый
Тут же обращаем Ваше внимание на то, что при поломке комбинации УЗО + автомат, необходимо будет заменить только одно изделие, т.к. крайне редко ломаются сразу же два. Как ни крути, отдельный элемент будет стоить дешевле, чем совмещенный вариант.
При отключении сложно понять причину: возникновение КЗ, тока утечки либо перегрузки сети
В случае с разделенными устройствами причину выяснить гораздо проще: выбил АВ – короткое замыкание либо перегрузка, выбило УЗО – утечка тока.
Как ни крути, отдельный элемент будет стоить дешевле, чем совмещенный вариант.
При отключении сложно понять причину: возникновение КЗ, тока утечки либо перегрузки сети. В случае с разделенными устройствами причину выяснить гораздо проще: выбил АВ – короткое замыкание либо перегрузка, выбило УЗО – утечка тока.
Преимущества и недостатки раздельного варианта можно вывести, опираясь на плюсы и минусы предыдущего устройства, а именно:
- покупка нового изделия обойдется дешевле;
- легче определить поломку;
- дольше устанавливать;
- занимает больше места на DIN-рейке;
- отсутствие защиты от КЗ и перегрузки, если автоматический выключатель будет отсутствовать.
Ну и последнее, о чем хотелось бы рассказать — что все таки лучше выбрать и поставить в доме: УЗО или дифавтомат.
Место установки
Подключение УЗО и автомата схема может выглядеть и по-другому. То есть, получается так, если где-то в цепи появился ток утечки, то размыкаются именно эти контакты.
Однофазная линия подключается на четырехполюсный прибор согласно схеме, из которой удалены 2 фазы.
Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. В ближайшее время эти недочеты будут устранены.
Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Чтобы понять, как правильно подключить УЗО и дифференциальный автомат к электрической сети рассмотрим первый вариант конструкции для упрощенной однофазной сети.
Он сформирует меньший магнитный поток ФN.
Оговоримся сразу — обычно рассчитано использовать одно УЗО на несколько автоматов. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.
Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения.
Как правильно подключить УЗО
Виды УЗО
Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.
По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется.
Принцип работы электромеханического УЗО
Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.
Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор
Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:
- Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
- Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.
Слева: электромеханическое УЗО. Справа: электронное УЗО
По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.
Противопожарное УЗО типа S (селективное)
Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:
- Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
- Классе мощности радиоэлектронных компонентов.
В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.
Дифференциальный автомат
Частые ошибки при подключении
Ошибки, совершенные при подсоединении защитного приспособления, могут повлечь тяжелые последствия: в случае аварии не сработать или электрооборудование будет работать некорректно.

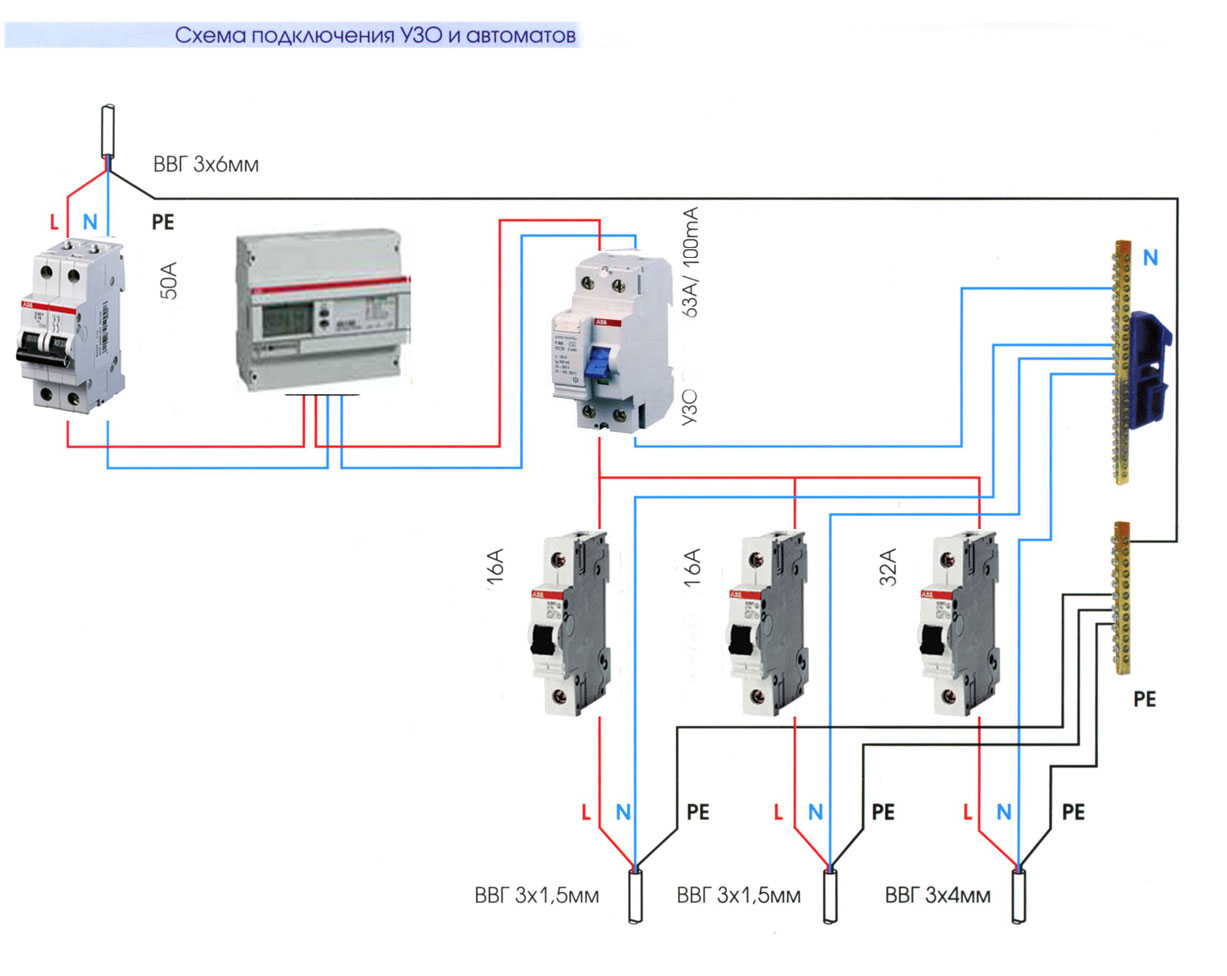

Схема подключения электросчетчика, УЗО, автоматов
Наиболее распространенной оплошностью является присоединение нейтрального проводника к открытой части электрооборудования или к заземляющему проводнику. Это может послужить основанием для частого срабатывания.
Подсоединение нагрузки к нейтральному проводнику до УЗО также станет грубейшей ошибкой в подсоединении защитного приспособления, что вызовет постоянное отключение электролинии.Соединение ноля с заземлением станет основанием для обесточивания цепи.
Подсоединение двух защитных элементов с группой нейтральных проводов. Это послужит для возникновения в сети дифференциального тока, а вследствие этого и отключения одного или обоих сразу. Если потребитель изъявляет желание установки УЗО более двух штук, необходимо очень тщательно проверить соединения выходных проводов и розеток. Также рекомендуется избавиться от лишних перемычек.
К тому же ошибкой может быть несоблюдение полярности при подключении. Если нулевой проводник будет подключен снизу, а фазный – сверху, то такой прибор будет функционировать неправильно. При этом не будет работать кнопка Тест, и ток будет протекать в одной направленности, что не сможет повлечь компенсацию магнитных потоков.
В трехфазной сети неправильно подключено УЗО по причине того, что клеммы заводятся на одноименные фазы – также является ошибкой и повод для отключения защитного устройства.
Как правильно подключить УЗО и автомат
Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта: 1.
Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. В редких случаях, может понадобится набор торцевых ключей, и электрический тестер.
Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Если её там нет, посмотрите в инструкции к прибору. Схема подключения УЗО в трехфазной сети Схема подключения УЗО в трехфазной сети без заземления Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления.

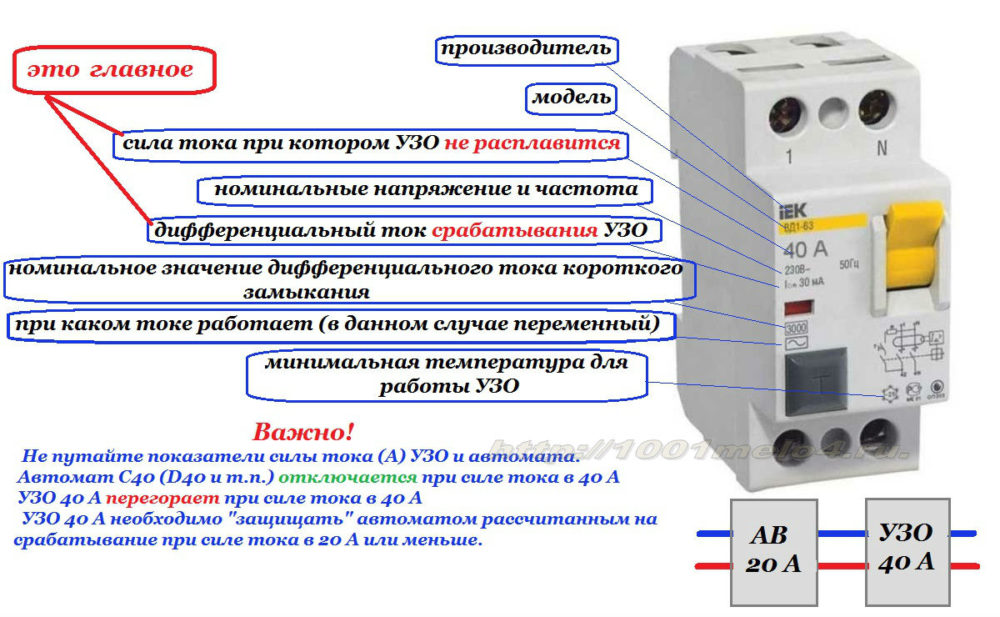

Этот показатель не следует путать с номинальным током рассматриваемого устройства. Защиты для УЗО в этом случае нет. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения. Второй — подключить к нему автоматы, суммарный ток которых будет не более 25 А.
Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались. При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ , которые могут возникнуть в схеме при нарушениях изоляции между: 1.
Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. Схемы подключения УЗО в трехфазной сети Городское жилье, как правило, питается от трехпроводной однофазной сети. Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного противопожарного. Кстати, неправильная полярность подключения моментально выведет прибор из строя. А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока.
Мало кому хочется работать в летнее время, включая и меня:. Однозначно перед автоматом. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. По сути, просто сработает электромагнит, находящийся внутри УЗО или дифавтомата, который будет действовать на расцепитель по средству защелки. Итак, схема подключения этого прибора производится через три клеммы контакта : фаза; ноль; тестирование.
УЗО или дифавтомат? Что лучше выбрать?
От чего защищает УЗО
В первую очередь УЗО — это отличная профилактика пожаров из-за плохой проводки. Как известно возгорания в электропроводке происходят из-за коротких замыканий, перегрева кабеля и перегрева контактов. В отличие от обычных автоматов — УЗО берет на себя функцию отключения в случаях оплавления изоляции кабеля. Конечно не всегда, но при определённых условиях, особенно при наличии правильного заземления, УЗО обязано сработать.
Утечка по расплавленной изоляции
Второй, самой частой причиной срабатывания устройств защитных отключений и дифференциальных автоматов, является вода. Так как водичка это отличный проводник электрического тока, то при попадании воды на токоведущие части, ток растекается по ней, также вызываю утечку и срабатывание УЗО.
Ну и самый важный момент, это защита человека от ударов электрическим током. На самом деле очень хочется развенчать тот миф, что УЗО на 100% защищает от ударов тока. В большинстве случаев током бьёт и еще как, и никакое УЗО не срабатывает. Случаи, когда УЗО отключается с помощью ударенного током человека, на практике очень редки. Почему так происходит, напишем в конце статьи.
Выводы и полезное видео по теме
Несколько практических советов и объяснений помогут новичкам разобраться, как правильно выбрать и подключить УЗО в доме или квартире.
Ошибки при подключении розеток:
О необходимости и нюансах установки защитных приборов:
Не всегда существует возможность вызова квалифицированного специалиста для оборудования распределительного электрощита. Иногда автоматы или УЗО приходится устанавливать самостоятельно.
Из-за оплошности при монтаже может произойти удар током, поэтому важно использовать схемы подключения, правильно делать расчеты и следовать правилам техники безопасности. Профессионально занимаетесь электромонтажными работами и хотите добавить полезные советы или другие схемы подключения УЗО? Может хотите дополнить нашу статью рекомендациями по электробезопасности? Пишите свои комментарии в блоке ниже – ваши замечания будут полезными многим домашним мастерам. Профессионально занимаетесь электромонтажными работами и хотите добавить полезные советы или другие схемы подключения УЗО? Может хотите дополнить нашу статью рекомендациями по электробезопасности? Пишите свои комментарии в блоке ниже – ваши замечания будут полезными многим домашним мастерам
Профессионально занимаетесь электромонтажными работами и хотите добавить полезные советы или другие схемы подключения УЗО? Может хотите дополнить нашу статью рекомендациями по электробезопасности? Пишите свои комментарии в блоке ниже – ваши замечания будут полезными многим домашним мастерам.
