Электрокамин с эффектом живого огня своими руками - устройство, пошаговая инструкция и пр с фото и видео

Внутреннее устройство

Знание того, как устроен электрокамин, поможет вам понять принцип его работы. Прежде всего, стоит отметить, что данное устройство состоит из двух составляющих: очага и портала. Очагом называется место для топки, то есть основная часть камина, а порталом — его внешнее обрамление.

Очаг бывает встроенный и сменный. Встроенные изготавливаются, как правило, под определенный портал, поэтому установить его довольно просто. Сменный же может быть практически любого размера, в связи с чем, портал к нему подбирается в каждом конкретном случае отдельно.

Схема электрокамина

Если портал служит только украшением камина, то очаг выполняет как минимум две функции: обогрев и освещение.

Правила выбора

В продаже представлены как простые бюджетные модели электрокаминов, так и более технологичные устройства, снабжённые рядом дополнительных опций для более комфортного использования.

Стоит уделить внимание техническим особенностям приборов:

габариты экрана;
способ имитации пламени;
нагревательная мощность;
затраты электроэнергии;
режимы работы.

Первоначально нужно определить место размещения камина, желаемый внешний вид и его сочетаемость с существующим интерьером комнаты.

Исходя из потребностей и места эксплуатации следует определиться с некоторыми параметрами устройства:

дизайном;
набором функций;
стоимостью;

шумностью работы;
удобством настройки и управления.

Хотели бы Вы в свою квартиру электрический камин?

Конечно!Не особо

Немаловажно при выборе камина учитывать и доступный набор дополнительных опций прибора:

Наличие таймера. Задав период работы устройства можно не беспокоиться о необходимости его отключения, прекращение подачи питания произойдёт автоматически после завершения отсчета времени.
Увлажнитель воздуха. Модели с парогенератором могут дополнительно увлажнять пересушенный воздух, что особенно актуально для городских квартир в зимнее время.
Пульт ДУ в комплекте. С его помощью можно контролировать работу агрегата на расстоянии и выполнять необходимые настройки параметров функционирования камина.
Настройка температурного режима. Позволяет подобрать комфортный уровень нагрева прибора.
Регулирование звука. Многие модели оснащаются звуковой имитацией горящих дровяных поленьев, добавляющей реалистичности электрокамину. Некоторые устройства позволяют регулировать громкость таких эффектов либо полностью их отключать.
Установка уровня пламени. Эта функция позволяет настраивать интенсивность отображения пламени и его высоту.

Виды электрокаминов

Работа электрокамина основана на действии трубчатого электрического нагревателя, который может быть открытого и закрытого типа. Конструкция этого декоративно-отопительного элемента интерьера представляет собой очаг или топку и портал — т. е. обрамление. Последний элемент камина может быть металлическим, выполненным из камня, керамики, дерева, пластика и т. д. Топка может быть встроенной — кассета, управляемая пультом или сменной. По месту расположения камины бывают:

Напольные. Отличаются самой простой конструкцией и мобильностью. Их можно поставить в любом месте квартиры и легко убрать при необходимости.
Навесные. Отличаются эстетической привлекательностью, но обладают низкой теплоотдачей.

По мобильности камины подразделяются на встраиваемые или переносные. Последние обладают компактным корпусом и снабжены роликом для перемещения. Встраиваемые размещаются у стены и состоят из каркаса, электрического блока, имитирующего поленья и пламени.

Существуют также мини-камины, которые можно размещать на столиках или встраивать в предметы мебели, а также широкоформатное оборудование, отличающееся изысканным видом и большой площадью нагрева. Выбрать первый вариант, оптимально для владельцев помещений небольшой площади, а второй для больших домов и квартир.

Выбор места

Строительство камина начинается с выбора места. По сути это может быть любое место, ведь очаг может быть как встроенным в стену дома, так и отдельно стоящим. Не желательно располагать камин напротив окна, так как при слабо утепленных окнах в комнате будут постоянно возникать сквозняки. Идеальным решением для устройства камина является угол между двумя стенами или место в торце комнаты.

Материалы для строительства

Перед началом работы по устройству камина следует обзавестись следующими строительными материалами:

— Глина
— Щебень
— Кирпич
— Цемент
— Песок
— Бутовый камень

Обязательно обратите внимание на кирпич, так как срок службы камина напрямую зависит от этого материала. Подбирая кирпич, необходимо его обязательно обследовать на наличие сколов и трещин. Раствор для кладки кирпича готовится из глины, песка и цемента

Раствор для кладки кирпича готовится из глины, песка и цемента

Важно! При использовании огнеупорных кирпичей, раствор для кладки следует готовить с использованием огнеупорной глины

Порядок работ

Камин выстраивается на фундаменте, который выкладывается в первую очередь. Фундамент должен быть прочным, так как ему предстоит держать немаленький вес — около 600 килограмм. Основание камина по площади всегда является меньше фундамента где-то на 10-15 сантиметров. В одноэтажном доме под фундамент камина вырывается котлован глубиной в 60 сантиметров, в двухэтажном доме — глубиной в 70-100 сантиметров.

Ни в коем случае фундамент камина не должен касаться фундамента дома. Минимальный зазор между ними должен составлять 5 сантиметров, который обязательно заполняется песком.

Строительство камина ведется по предварительно созданным чертежам. В этих документах указываются точные размеры каждого элемента и передняя кладка кирпичей. Сперва выкладываются кирпичи, которые образовывают углы, и кирпичи, образовывающие первый ряд дымовой трубы

При кладке важно следить, чтобы внутрь камина кирпич выкладывался идеально гладкой стороной, так как от показателя гладкости очень сильно будет зависеть качество работы камина

Использовать для выравнивания внутренних поверхностей очага и дымохода глиняный раствор нельзя. Со временем от огня он начнет рассыхаться, и все это приведет к замусориванию камина и его дымохода.

Классификация каминов

Единой общепризнанной классификации не существует. Можно пользоваться той, которая наиболее подходит для решения поставленных задач. Бывает классификация по месту и способу установки, по типу обрамления, по устройству системы имитирующей огонь. Нас в данный момент интересуют все модели с эффектом дыма, с живым пламенем, со звуковым сопровождением. Представим основные отличительные особенности разных типов каминов.

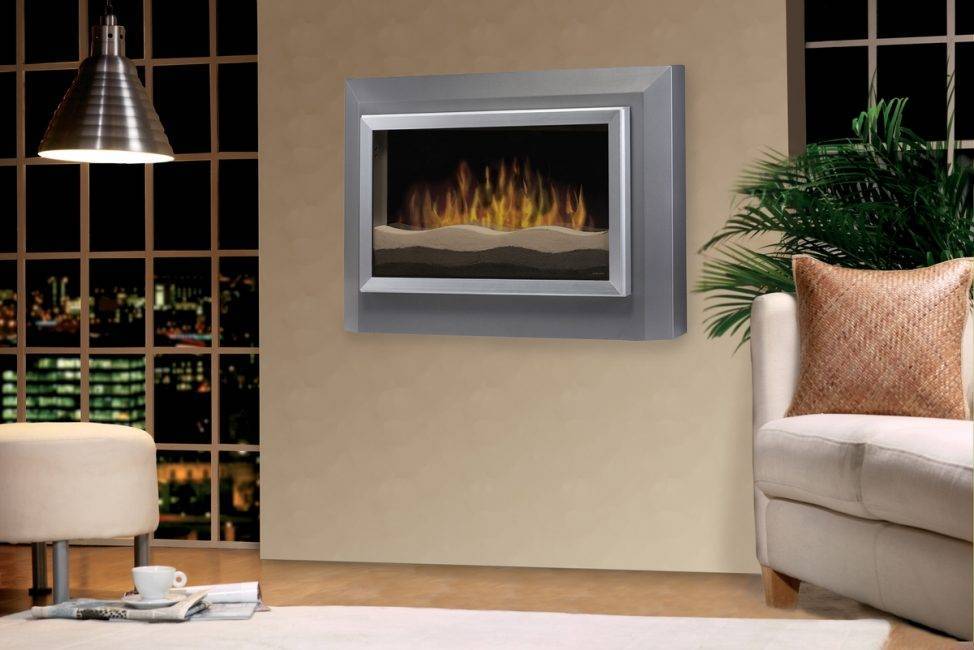

Настенные камины

По названию сразу становится ясно, где монтируется данный вид каминов. Настенные варианты отличаются от остальных по внешним признакам. Обрамление очага выполнено в виде рамки. Вся лицевая часть покрыта стеклом. Возможности открывания дверок нет. Корпус тонкий, его толщина составляет 10-15 см. Такие электрокамины с эффектом живого огня монтируются с помощью крепежной планки. Надежность подвеса не вызывает сомнения, так как масса подвесной конструкции всего 10-15 кг.

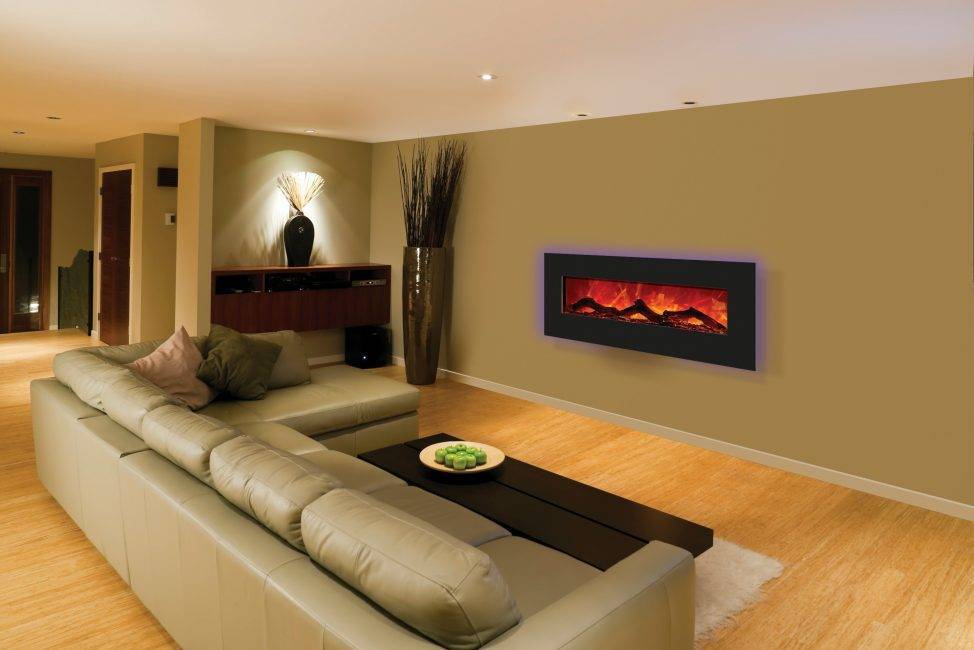

Каминная система смотрится как большой телевизор

Камин имеет множество функций, среди которых регулировка яркости и интенсивности пламени, включение и выключение звука, таймер сна. Управлять функциями можно как с панели на корпусе, так и на определенном расстоянии, используя ПДУ. Нагревательными элементами настенные электрокамины с эффектом живого огня обычно не снабжаются.

Напольные модели

В данном случае на название ориентироваться не стоит. Не все камины, которые ставятся на пол, подходят к категории «напольные». Здесь имеется в виду стационарные конструкции, которые имеют обрамление, стилизованное под различные интерьеры. Все напольные электрические камины с эффектом живого огня можно разделить на угловые и околостенные.

Угловые выполнены в форме геометрического тела – призмы. За основание принимается треугольник или пятиугольник. Такие камины дизайнеры рекомендуют устанавливать в небольших помещениях. Угловое расположение экономит пространство и не мешает проходу по разным маршрутам в комнате.
Околостенные варианты выполнены в классическом стиле. Форма прямоугольного параллелепипеда подчеркивает его присутствие, куда бы ни был он установлен. Обычно такие электрические камины устанавливают у стены в ее центральной части. Ширина портала диктуется габаритами электроочага. Чтобы придать прочность конструкции ее крепят к стене.

Современный интерьер гостиной комнаты

Сменные модели

Сменная модель пользуется популярностью у тех, кто может с легкостью расстаться с имитацией пламени, но не готов расставаться с обрамлением, которое так изысканно вписывается в обустройство комнаты. Для сменных моделей изготавливаются в виде кассет очаги, которые можно менять, оставляя портал неизменным. Необходимо заметить, что такие варианты исполнения достаточно редкие, так как производители предпочитают разработать каминокомплект, завершенный по идее и дизайну.

Офисные камины

Вот уж поистине обладают мобильностью – это офисные камины. Их можно переносить с одного места на другое, устанавливать на пол, комод, тумбу или на письменный стол. Они нетребовательны к поверхности и являются безопасными во всех отношениях. Несмотря на название, такие камины часто используются в квартирах или на даче. Только представьте себе, в какую бы комнату человек ни зашел, там есть камин. Маленькие и легкие, они транспортабельны и компактны.

Небольшой очаг подобного рода легко принести в нужное место

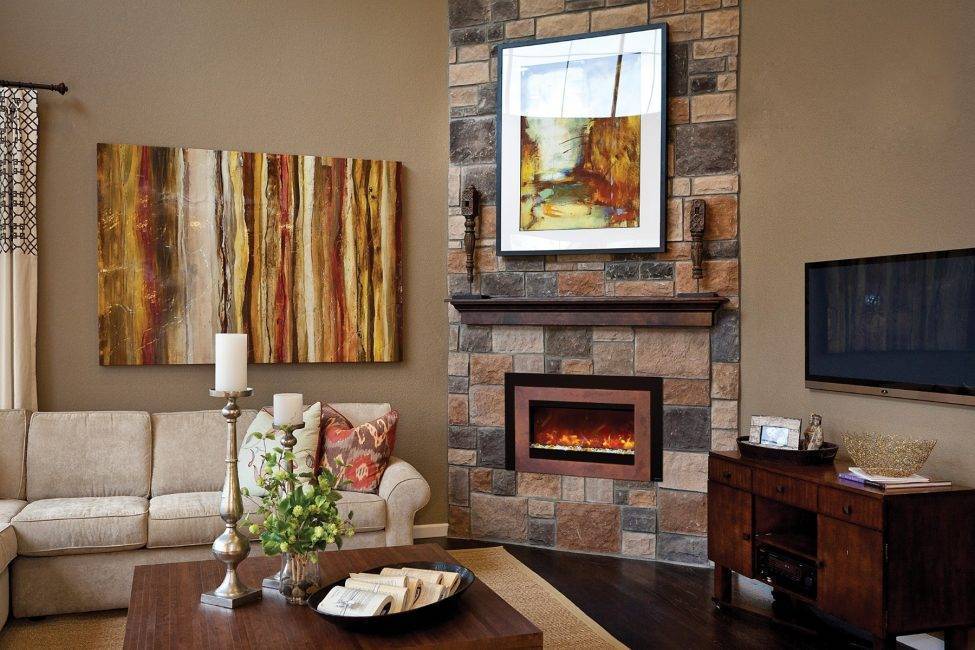

Встроенные камины

Камины, которые имеют обрамление или встроенные в стену, в предметы мебели, относятся к данной категории. Сразу оговоримся, что четкого разграничения по группам нет. Один и тот же электрокамин с эффектом живого пламени можно одновременно отнести сразу к нескольким группам.

Обращая пристальное внимание на камины, в которых пламя имеет высокую степень схожести, отметим, что они имеют свой внутреннюю градацию

Первую категорию представляют устройства с обрамлением. Своеобразные порталы могут быть изготовлены из любого материала. Особых требований к внешней отделке не предъявляется, как и в других типах. Связано это с тем, что электрические камины достаточно безопасные при эксплуатации.
Вторая категория представлена отдельно функционирующими топками. Они очень сильно напоминают мангалы или чугунные печи. Согласитесь, в этом есть определенная прелесть задумки. Третья категория подразумевает корзины из прутьев.

Оригинальная тумба под телевизор

Разновидности электрокаминов

Конструкция представляет собой инфракрасный электрический обогреватель направленного излучения. Камин состоит из корпуса, нагревательного элемента, декоративных деталей, защитного экрана и пульта дистанционного управления. Принцип работы заключается в нагреве трубчатого электрического нагревателя. После включения оборудования воздух отражается от внутренних стенок, за счёт чего и создаётся отопительный эффект.

Поэтому тепло направлено вперёд, а не рассеивается по сторонам. Электрокамины выпускаются разных размеров, форм, фактур и расцветок. Не только эти характеристики сделали оборудование столь популярным. В продаже можно найти модели, выполненные в разных дизайнерских стилях:

классическом;
восточном;
африканском;
модерн;
арт-деко.

Если мысль об электрокамине не отпускает, важно узнать все достоинства и недостатки конструкции. Это поможет понять, какой лучше купить из широкого ассортимента, предлагаемого производителями

Тип нагревательного элемента бывает открытым или закрытым. Каждый из них имеет свои подвиды. Например, камины открытого типа легко узнать по спирали, натянутой между керамическими стержнями. В оборудовании закрытого типа нагревательный элемент запаян внутри стеклянной колбы, которая может быть матовой, прозрачной или полупрозрачной.

Основными частями конструкции является портал и топка. Первый представляет собой место для размещения очага, выполненное из металла, дерева или керамики. Топка бывает встроенной, специально изготовленной для определённой модели. Она управляется пультом. Второй тип – сменная топка, которая выпускается в различных типоразмерах.

Электрокамин с эффектом живого огня работает от вмонтированного бесшумного тепловентилятора. Его принцип действия заключается в следующем: вентилятор прогоняет холодный воздух через нагревательный элемент и выпускает его в помещение. Насколько тёплым и сильным будет воздушный поток, зависит от мощности вентилятора.

Классификация устройств

Оборудование различаются по мобильности, месту расположения и типу размещения. Электрокамин бывает встраиваемый и переносным. В первую группу входит настенный тип, который устанавливается тыльной частью впритык к стене. Второй вид электрокамина отличается наличием роликов и компактностью. Он не требует стационарного размещения и прост в эксплуатации.

Производители предлагают подвесные, напольные и даже настольные модели, различающиеся габаритами и оформлением. Благодаря большому выбору удастся найти камин, который органично впишется в любое пространство. Например, угловое устройство пригодится тем, у кого очень маленькая квартира.

Оборудование выпускается в различных типоразмерах. Среди ассортимента производителей найдутся мини-модели, а также широкоформатные аппараты. Решая, какой купить для квартиры, стоит ориентироваться на правильное соотношение размера электрокамина и площади помещения.

Настенный камин

Одним из популярных видов отопительных приборов являются электрические настенные камины. Основное отличие от других типов каминов заключается в том, что местом их установки является стена. Как это выглядит, смотрите на фото.

Настенные электрические камины получили широкое распространение и пользуются большой популярностью, о чем свидетельствуют отзывы.

Данный тип отопительного оборудования отличается по:

функциональному значению (может использоваться для отопления, освещения и/или в декоративных целях);
габаритам (настенные электрические модели отличаются по размерам (длине, толщине, ширине) и весу, главный критерий выбора – стена, то есть ее размеры, для небольшой по площади стены, например, в спальне можно выбрать компактный вариант, а в гостиной установить модель приличных размеров);
дополнительным функциям (например, наличию пульта дистанционного управления, таймера включения и выключения, датчика ступенчатой регулировки силы обогрева, систем воспроизведения изображений и музыкальных файлов с портами USB и рядом других);
формой (классическая форма – параллелепипед, хотя в последнее время появились приборы с выпуклой лицевой панелью, что создает дополнительный эффект и позволяет идеально вписаться в любой интерьер);
материалам изготовления (чаще всего используется металл, керамика, пластик и стекло, в том числе черное матовое, реже присутствуют вставки из ценных пород дерева или камня);
характеристикам имитации горящего очага.
ряду других параметров.

Основные преимущества

Электрические камины, местом установки которых является стена, отличаются:

экономичностью;
высокой степенью функциональности;
простотой в уходе и эксплуатации;
компактными размерами (большинство моделей соизмеримо по своим панелям с обычными плазменными панелями);
доступностью в установке (нет необходимости получать разрешения от различных контролирующих органов).

Критерии выбора

Перед тем, как покупать прибор, необходимо определиться с такими параметрами как:

функциональное предназначение, то есть для чего будет использоваться камин – для отопления, освещения или в декоративных целях;
площадь комнаты, где предполагается установка настенного электрокамина, от этого зависят размеры оборудования;
интерьер и стилистическая концепция оформления помещения.

Ориентируясь на эти критерии, фото и отзывы можно выбрать идеальную модель.

Установка настенного электрокамина

Стена, на которую устанавливаются электрические камины, должна быть предварительно подготовлена. Прежде всего необходимо подвести электропроводку, установить розетку и выключатель. Также необходимо определиться с тем, как будет вписываться отопительное оборудование в интерьер комнаты. Камин может просто вешаться на стенку или устанавливаться в нишу (портал) из гипсокартона (смотрите на фото и ориентируйтесь на отзывы).

Устанавливаются камины достаточно просто. Необходимо прикрепить монтажную планку на стене и навесить изделие. Учтите, вес его может составлять от 10 до 25 килограммов, поэтому нужно использовать три- четыре крепежных элемента.

Для кирпичной или бетонной стены можно использовать дюбеля длиной 60 мм и диаметром 6 мм.

На стены из гипсокартона монтажная планка крепится при помощи полипропиленовых дюбелей с буром Альфа, саморезов или металлических анкеров (болтов Молли (MOLLY)). Да, и не забывайте, монтажная планка должна крепиться к профилю и желательно, чтобы в этот профиль был выставлен закладной деревянный брус.

Далее прибор необходимо подключить к розетке, расположенной за задней панелью (чтобы шнур не был заметен), и оборудование готово к эксплуатации. То есть технология аналогична технологии установки плазменной панели.

При этом установка должна выполняться в соответствии с нормами пожарной безопасности, согласно фото и инструкциям производителей.

Принцип работы

Чтобы полностью разобраться в этом, нужно, прежде всего, понять из чего он состоит. Все встраиваемые изделия состоят из двух элементов:

портала;
очага.

Портал – это внешнее обрамление изделия, очаг – топка, где располагаются бревна или угли, в зависимости от дизайнерского решения.

Очаг может быть:

встроенным;
сменным.

Первый вариант моделей имеют определенный размер, который предусмотрен в порталах. Чтобы установить эти конструкции, достаточно вставить их в портал и подключить к электросети. Сменные топки из-за своих характеристик нуждаются в специальном обрамлении. Его можно заказать отдельно для камина или сделать самостоятельно, используя подходящие для этих работ материалы.

Для уютных семейных вечеров

Смотря на эффект пламени, многие удивляются тому, как производителям удалось добиться такого сходства с натуральным огнем? Все достаточно просто.

В создании каминов используется несколько способов:

1В топке вместо угля или дров используется обычный пластик, окрашенный в разные цвета, от черного до красного, оранжевого. К нему привязываются тонкие лоскутки материи, чаще всего, используют легкий шелк. Внизу этой конструкции устанавливается обычная лампа накаливания и вентилятор. После включения, лампа накаливания начинает подсвечивать имитацию угля или дров, создавая эффект раскаленных углей. Вентилятор разгоняет в разные стороны лоскутки материи. Эта технология используется в бюджетных моделях и большинство современных каминов уже работают иначе. Но, даже эти варианты смотреться весьма неплохо.

Создает имитацию огня

2Аналогичная модель, но чуть улучшенная. В нижней части установлен вращающийся отражатель, который дает более реалистичную картинку. В остальном конструкция и принцип работы похожи с предыдущим вариантом.

3Современные модели работают совершенно по-другому принципу. Имитация огня достигается за счет проекции бликов на облако водяного пара и использования светодиодной подсветки. Встроенные динамики выдают звук потрескивания дров. За функцию обогрева отвечают встроенные тэны и вентилятор, который выгоняет из устройства теплый воздух. Термостат следит за температурой в помещении. Современные модели могут иметь как встроенное управление, так и пульт.

Современные модели управляются с помощью пульта

4Хороший эффект выдают 3D и 5D камины. Их работа основана на использовании жидко кристаллической матрицы, которая воспроизводит, загруженную в память устройства картинку. Для придания огню объемности, производители используют прием, который применяют иллюзионисты — «Призрак Пеппера». В топке, под особым углом, размещено полупрозрачное зеркало, а за ним муляжи тлеющих поленьев со встроенными светодиодами, которые циклично то затухают, то разгораются. Этот эффект совмещен с видеозаписью огня и искр. Она проецируется на экран, создавая реалистичную картинку.

Как сделать Полки в интерьере комнаты своими руками? (230+ Фото) Подборка Красивых и современных идей

Дополнительные функции

В борьбе за потребителя производители современных электрокаминов оснащают свои модели массой дополнительных опций.

Из наиболее популярных функций можно выделить:

Увлажнитель воздуха. Неплохая опция, особенно в свете общего снижения уровня влажности в помещении с камином;
Встроенные фильтры для очистки воздуха снижают количество пыли в помещении;
Регулировка мощности прибора позволяет выставлять необходимую температуру нагрева;
Таймер дает возможность выставлять время работы прибора;
Подсветка позволяет использовать прибор в качестве дополнительного источника освещения;
Дистанционное управление значительно увеличивает комфорт при эксплуатации устройства.

Значительно увеличивают реалистичность эффектов:

регулировка высоты пламени и яркости свечения;
звуковое сопровождение с имитацией горения древесины;
ароматизация запахами смолы и тлеющих поленьев;
3D-очаг;
мультимедийный портал.

Следует понимать, что дополнительные функции, с одной стороны, позволяют улучшить комфорт, расширить возможности и сферу применения камина, а с другой стороны, значительно увеличивают его стоимость. Именно поэтому, перед тем, как выбрать оптимальную модель камина для квартиры определитесь, какие функции вам необходимы.

Принцип работы и конструкция электрокаминов

Электрокамин представляет собой обогреватель с декоративными элементами, имитирующими «живое пламя». Конструктивно электрокамин состоит из следующих элементов:

корпус из пластика, древесины или металла;
отражатель;
нагревательный элемент открытого или закрытого типа, размещенный в фокусе отражателя;
декоративные элементы.

Для повышения комфорта и уровня безопасности многие производители оснащают свои модели электрокаминов пультом ДУ и защитным экраном.

Принцип работы данного устройства зависит от типа нагревательного элемента, принципа передачи тепловой энергии и способа воздухообмена.

Выделяют два типа электрокаминов:

Инфракрасные. Действие основано на направленном отражении инфракрасного излучения;
Воздушные. Вентилятор забирает холодный воздух из помещения, пропускает его через нагревательный элемент и выбрасывает обратно в помещение.

Инфракрасный электрокамин Воздушный электрокамин Несмотря на то, что в декоративном камине функция обогрева не является главенствующей, такие устройства способны выступать в качестве основного отопительного прибора, в помещениях, площадью до 20 м2.

Основные достоинства электрокаминов:

Компактные размеры и небольшая масса;
Не требуют обустройства дымохода и дополнительного обслуживания;
Не нуждаются в разрешительных документах;
Простота установки и эксплуатации;
Пожаробезопасны;
Весьма реалистичны.

Практически все модели современных электрокаминов легко вписываются в интерьер помещения и не занимают полезного пространства. Несмотря на массу преимуществ, у такого оборудования есть и недостатки, главный из которых — достаточно высокий расход электроэнергии.

Следует учесть, что практически любой нагревательный элемент в большей или меньшей степени выжигает кислород. Для обеспечения комфортного микроклимата в помещении с электрокамином необходимо продумать систему притока свежего воздуха.

Пар вместо огня

Имитация паром Самым сложным способом имитации огня в декоративном камине своими руками считается именно данный метод. Сделать такую имитацию сможет далеко не каждый человек, так как здесь необходим специфический набор комплектующих и оборудования, а также навыков электрика.

Чтобы создать огонь такого рода, вам понадобятся следующие комплектующие:

специальный DMX-контроллер;
вентилятор с диаметром в 90 мм;
LED RGB-светильник;
DMX-декодер;
три штуки ультразвуковых генераторов для тумана.

Эти комплектующие можно подбирать по параметрам имеющегося у вас камина, а также производителю и характеристикам. Все зависит от того, какой конечный результат вы хотите получить. Все эти комплектующие входят в оборудование для паровых электрокаминов, а также концертных приборов для создания парового эффекта. При правильном подключении комплектующих, вы сможете создать имитацию по типу холодного свечения, что позволяет создать неотличимую от настоящего игру огня

Если вы планируете использовать именно данный тип имитации огня, важно предусмотреть необходимые параметры оборудования и смонтировать очаг нужного размера. Принцип работы этой установки выглядит следующим образом:

на дно контейнера, в который будет налита вода, кладем собранный генератор тумана;
данный генератор оснащен мембраной, вибрирующей с определенной ультразвуковой частотой, создавая таким образом пониженное давление. В результате получается практически вакуум;
благодаря этому происходит испарение воды при комнатной температуре;
далее холодный пар, с помощью вентилятора, поднимается верх;
вверху он подсвечивается установленной LED – лампой;
над всей этой конструкцией ставим диафрагму;

Сборку подобного оборудования можно осуществить по этой схеме.

Схема

Правильная сборка комплектующих, позволит вам сделать своими руками в декоративном камине наиболее реалистичную имитацию огня.
