Выбор автоматического выключателя виды и характеристики автоматов

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

• Электромагнитные.
• Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Тепловой расцепитель автоматического защитного выключателя

Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.

Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.

Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.

Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.

Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.

Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.

Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.

Пример использования расцепителя в противопожарной защите на видео:

Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит. В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления

Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата

В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.

Особенности и характеристика модельного ряда

Что такое автоматический выключатель

Предназначением данного прибора служит защита электрической цепи от замыканий, перенапряжения, перегрузок электричества, защиты от сетевых неполадок и самостоятельного отключения или включения электричества на определенном промежутке. Как правило, находится в электрическом щитке, отдельно к каждой квартире.

Время срабатывания исправного АВ, как правило, колеблется до 0,1 секунды. Главное содержимое прибора заключено в пластиковую коробку. Сзади аппарата располагается крепление, которое легко устанавливается в рейку. С течением времени автоматика становится все легче и компактнее, а так же более мобильной. Эту коробочку можно так же легко снять с рейки. В хозяйстве чаще всего используют АВ модульного типа, они обуславливаются малым количеством полюсов и небольшим объемом.

Основные характеристики

Аппарат имеет множество делений по характеристикам, которые выполняют искомые функции, необходимые в данном случае. Профессионалы чаще всего различают аппараты по полюсной принадлежности:

Автомат защиты сети может обладать разным количеством полюсов, но ограничивается от одного до четырех. Каждый блок несет свою функцию, поэтому не сложно определиться какое количество полюсов необходимо для установки системы проводки.

• Однополюсный автомат нужен для защиты линии, к которой относятся осветительные приборы или розетки.
• Двухполюсный включается в цепь, которая ответственна за бытовую технику с высокой мощностью. К ним можно отнести телевизоры, электрические плиты, бойлеры, стиральные машинки, холодильники и другие.
• Автомат с тремя полюсами больше подходит для целей, приближенных к производственным. Он способен выдержать мощность оборудования столярной мастерской, строительной техники и аппаратуру автомастерской.
• Четырехполюсный автомат служит для того, чтобы уберечь систему электроэнергии от короткого замыкания или же каких-либо сбоев, обеспечивает надежную и непрерывную работу.

Классификация видов, основанная на чувствительности к замыканиям цепи

В производстве автоматических выключателей все приборы делятся на определенные виды, прежде всего обозначающие чувствительность к разного рода перегрузкам сети.

• A. Такой тип достаточно чувствителен к повышению нагрузки и мгновенно реагирует. Чаще всего используется для высокоточного оборудования, поэтому в быту совсем не востребован. Характеризуется высокой степенью напряжения электричества. Чаще всего используется в производственных целях, когда напряжения от оборудования много и нужна молниеносная реакция.
• В. Автомат реагирует на изменение нагрузки тока с небольшой задержкой. Такой вид автомата редко встречается, потому что является промежуточным между более популярными моделями.
• С. Прибор , наиболее часто устанавливаемый для бытового применения. При выявлении повышения силы тока он отключается не сразу, лишь через некоторое время, что иногда даже незаметно при небольших скачках. Аппаратура так же испытывает меньшие нагрузки по сравнению с другими типами. Часто встречается в квартирах и на дачных участках, но с разным показателем отключающей способности.
• D. Этот тип обладает минимальной чувствительностью. В быту применяются, как дополнительные предохранители на случай, если домашние автоматы не сработали в нужном порядке, и попросту помогают выключить общую сетевую линию.

Преимущества и недостатки замены автоматических выключателей старого типа на новые модели

Прежде всего, устраивая капитальный ремонт, следует помнить, что все, что относится к электричеству, очень серьезно и следует внимательно подходить к этому вопросу.

Достоинства современных АВ:

• Уверенность в безопасности;
• Компактность;
• Защита от поломок и не срабатывания системы;
• Легкость в установке и эксплуатации.

Недостатки:

• Цена модельного ряда может варьироваться до предельной;
• Не все модели имеют крепление на DIN-рейку.

Классификация

Согласно классификации ГОСТа 9098-78, в ответ на то, какие бывают автоматы, стоит указать, что аппарат бывает:

• однополюсным, двухполюсным, трехполюсным и четырехполюсным;
• токоограничивающим и нетокоограничивающим;
• выкатным и стационарным;
• селективным и неселективным;
• ручным, двигательным и пружинным.

Бывает создан для работы с постоянным или переменным током, иметь в себе максимальный, независимый или нулевой токовый расцепитель. Также есть классификация по выдержке времени, по контактам, по внешним проводникам, по степени защиты и присоединению проводников.

Число полюсов

По числу полюсов бывает одно-, двух-, трех- и четырехполюсная модель. Чаще всего используется в работе одно- и двух-полюсная модель, несмотря на сниженный класс автоматических выключателей защиты.

Обратите внимание! Это характеристика показывает тот факт, сколько можно подключить проводов к аппарату, чтобы защитить сеть

Время токовый параметр

Время-токовая характеристика автомата — зависимость времени срабатывания устройства от энергии электричества, которая протекает через него. Прописывается на каждом устройстве буквой В, С и Д. В первом случае аппарат выключается за 20 секунд. Создан для домашнего использования. Во втором случае автомат выключается за 10 секунд. Применяется как в быту, так и в промышленной сфере. Автовыключатели, имеющие последнюю техническую характеристику, используются только в промышленности. Они работают с током в 14 ампер и выключаются за 10 секунд. Эту разновидность эффективно используют в проводке.

Номинальный ток

Всего на данный момент известно о двенадцати модификационных моделей автоматов, которые отличаются по номинальному току. Этот параметр ответственен за то, чтобы при превышении номинального напряжения срабатывал автомат. Аппарат с малым номиналом используется там, где малое количество электрооборудования. Выключатели в 16 ампер позволяют обеспечить бесперебойной работой всей квартиры. Автоматы с номиналом в 32 ампера защищают проводку квартиры. Аппараты, имеющие большое значение амперов, используются для силового оборудования, имеющего большую мощность.

Модель с номинальным током в 16 ампер

Отключающая способность

Отключающая способность — характеристика, при которой автомат срабатывает, если напряжение в сети выше установленного номинального токового значения.

Параметры автоматических выключателей

Характеристики автоматических выключателей – это еще один показатель, по которому они отличаются друг от друга

В первую очередь мастера обращают внимание, насколько защитное оборудование чувствительно к перепадам тока. Достаточно посмотреть соответствующую маркировку, чтобы понять, как устройство будет реагировать на возрастание силы тока. Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой

Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой.

В зависимости от чувствительности меняется и маркировка:

• А. Самые чувствительные и эффективные устройства, которые мгновенно отключают электроснабжение, как только фиксируется повышенная нагрузка. Их не используют в бытовых сетях. Основной сферой применения являются цепи, обеспечивающие питанием высокоточное оборудование.
• В. Когда фиксируется превышение током номинального значения силы, автомат отключает питание с небольшой задержкой. В преимущественном большинстве случаев сферой применения этих приборов являются линии, в которые подключается дорогая бытовая техника.
• С. Наиболее популярный вариант автоматов для бытового применения. Когда таким оборудованием регистрируется превышение силы тока, они не сразу отключают электропитание, а с некоторой задержкой. Благодаря этому, если перепад является незначительным, нагрузка может нормализоваться сама, не требуя принудительного отключения всего помещения.
• D. Имеют самую низкую чувствительность, из-за чего основной сферой их применения являются электрощиты, находящиеся на подходе к зданию. Другими словами, этими щитами обеспечивается своеобразная подстраховка квартирных устройств: если последние по каким-то причинам не срабатывают после обнаружения критической ситуации, общая сеть отключается этими приборами.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

• Пожаров.
• Ударов человека током.
• Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

• Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
• На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
• На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

Типы срабатывания и класс защиты автоматов

Каждый перечисленный выше вид обладает своими специфическими характеристиками, поэтому покупка и установка автомата в щиток должна соответствовать нагрузке в электросети вашего помещения

Модульные выключатели

Модульный автомат представляет собой стандартное малогабаритное устройство, которое монтируется на Din-рейку. Корпус выключателя изготовлен из специального изолирующего материала, который позволяет обезопасить пользователя от удара электрическим током. Питающий и отходящий кабеля соединены с верхним и нижним клеммным зажимом соответственно. Два положения рычага (переключателя), установленного на автомате, позволяют управлять его состоянием вручную. В верхнем положении происходит подача тока сквозь замкнутый силовой контакт, а нижняя позиция предназначена для разрыва цепи питания.

Такие автоматы обеспечивают продолжительную работу при определенных величинах номинального тока. Модульные выключатели предусмотрены для монтажа в бытовых сетях, где предполагаются незначительные нагрузки на электросеть. Превышение установленных величин чревато разрывом силового контакта. Для этого в корпусе предусмотрено два типа защит: токовая отсечка и расцепитель.

!Расцепитель автоматического выключателя – это электротехническое устройство, которое отвечает за отключение (расцепление) сети при возникновении высокого электротока.

В автоматических выключателях бывают следующие типы расцепителей:

тепловой;

электронный;

электромагнитный;

независимый;

комбинированный;

полупроводниковый.

Литые автоматы

Литые автоматические выключатели служат для коммутации токов, величина которых превосходит нагрузки, предусмотренные для модульных конструкций. Их показатели достигают величины в 3.2 килоампера. Конструкция литых выключателей фактически не отличается от модульных устройств. Однако для увеличения пропускной способности нагрузок их выполняют в маленьком корпусе и оснащают высокими техническими характеристиками.

Данные автоматы чаще всего устанавливают на производственных объектах для обеспечения максимальной безопасности электропроводки. Условно они подразделяются на три категории с возможностью передачи нагрузок до 250, 1000 и 3200 ампер. В зависимости от особенностей конструкции литые выключатели делят на трехполюсные или четырехполюсные модели..

Силовые воздушные выключатели

Силовые воздушные автоматы оперируют токами с высокими нагрузками (6.3 килоампер) и используются в промышленных помещениях. Эти выключатели являются наиболее сложными в плане конструкции.

Они применяются для работы и защиты электрических систем. Данные автоматы задействуют как вводные и отходящие приспособления распределительных устройств с высокими нагрузками, а также для подключения трансформаторов, генераторов и т.п.

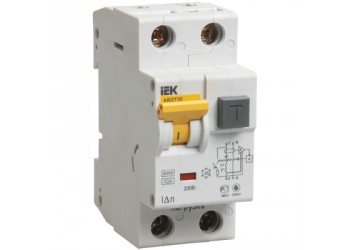

Подключение УЗО в щитке

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C
при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D
в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Z
в 2-3 раза

Актуально в схемах с электронными устройствами.

K
в 8-12 раз

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А

Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

Особенности выбора автоматических выключателей

При выборе приборов руководствуются их техническими характеристиками. Одним из определяющих факторов выбора устройства является сечение провода, который автомат будет защищать от перегрузки и оплавления. Между сечением провода и максимальной нагрузки тока есть прямая связь.

Выбор автомата производят по алгоритму:

1. Определяют мощность тока линии потребления электричества, которую должен будет защищать автомат о перегрузки.
2. Выбирают сечение провода по номинальной силе тока по специальной таблице.
3. Подбирают автоматический выключатель под соответствующее сечение провода.

При расчётах нельзя допускать ошибок. Это может привести к негативным последствиям. Например, при присоединении к обычной бытовой сети автомата с высокой мощностью он не будет размыкать цепь даже при опасном для провода превышении напряжения. В итоге он оплавится и может возникнуть пожар.

Как работает автоматический выключатель

Главная задача автоматического выключателя (автомата) — это улавливание чрезмерных токов в электросети, и мгновенное её обесточивание

Неважно, к какой категории относится автоматический выключатель, он должен уметь быстро обесточить электросеть и предотвратить тем самым повреждение кабелей

Поэтому главной функцией автоматического выключателя, является:

• Срабатывание в случае перегрузки электросети. Здесь все достаточно просто, и если в сети возникнет чрезмерно большая нагрузка, например, из-за большого количества подключённых электроприборов в доме, автоматический выключатель должен сработать и обесточить домашнюю электросеть. Если этого не произойдёт, и автомат не справится со своей задачей, то может загореться электропроводка в доме;
• Среагировать на сверхток, вызванный коротким замыканием электропроводки. Здесь все, также понятно. В случае замыкания, электропроводка подвергается сильному нагреву, а там где тонко, как известно, там и рвётся, поэтому, если автомат не сработает, возможно, повреждение и возгорание электропроводки.

Следует знать, что каждый автоматический выключатель рассчитан на разную силу тока. Время срабатывания автомата, зависит от величины перегрузки электросети. Если это короткое замыкание, то автоматический выключатель сработает мгновенно, буквально за считанные секунды. Если величина перегрузки не слишком большая, то автомат и электропроводка могут греться часами.

Что касается конструкции автоматического выключателя и его принципа работы, то в основе лежит биметаллическая пластина, через которую проходит электрический ток. Если он слишком большой величины, на которую автомат не рассчитан, то пластина начинает греться, что в итоге и приводит к срабатыванию автоматического выключателя.

Автоматы «В» и «С» — в чем разница, категории автоматических выключателей

Тех людей, которые занимаются модернизацией домашней электросети, часто интересует вопрос о том, чем именно отличаются автоматические выключатели категории «В» и «С», ведь именно они, чаще всего, устанавливаются в бытовых сетях. Главное отличие автоматов «В» и «С» в чувствительности электромагнитного расцепителя.

Буквы А, В, С, D и K, Z — как раз и указывают на характеристики расцепителя установленного в автоматическом выключателе:

А — автоматические выключатели данной категории имеют самую высокую чувствительность. Если номинальный ток на линии где будет установлен автомат категории «А» превысит 30%, то автоматический выключатель отключится.

В — автоматы этой категории срабатывают при превышении нагрузки по номинальному току в 3-5 раз. Автоматические выключатели категории «В» предназначены для установки в электросетях с отсутствием или с минимальным пусковым током (электродвигатели и т. д.). Простыми словами говоря, автоматы категории «В», более чувствительны к проходящему току, и при запуске мощных электродвигателей могут сработать.

С — автоматические выключатели стандартного типа с ещё большей перегрузочной способностью, чем у автоматов «В» класса. Их выключение происходит в том случае, если номинальный ток, проходящий через автомат, станет в 5-10 раз выше. Время срабатывания автомата категории «С», порядка 1,5 секунды. Такие автоматы предназначены для обеспечения защиты электросетей общего назначения.

Автоматы категории D, редко используются в быту. Чаще всего эти автоматические выключатели применяются в электросетях с большими пусковыми нагрузками. Ну и последние категории автоматов, это «K» и «Z», они используются в специальных целях, например, для защиты линий к которым подключены электронные устройства.

Распространенные серии автоматических выключателей

Серия автоматического выключателя определяет эксплуатационные характеристики. Традиционно в промышленных и бытовых электроустановках принято использовать устройства 4 серий:

• АЕ;
• АП;
• АВМ;
• ВА.

Серия АЕ

Применяются в электроустановках напряжением до 660 В переменного тока. Рабочая частота аппаратов защиты серии АЕ составляет стандартные 50-60 Гц. Предназначены для эксплуатации в промышленных и бытовых условиях. Внешне имеют черный карболитовый корпус. Серия отличается надежностью. Многие выключатели АЕ до сих пор исправно служат с советских времен.

Выключатель-автомат малогабаритный АЕ 2046М

Серия АП

Данные приборы защиты в среде электромонтеров имеют неформальное название «апэшка». Их отличает нестандартный внешний вид. Вместо привычного рычага имеются две кнопки. Черная или серая — включает автомат, красная — выключает.

Серия АП подходит для защиты сетей переменного тока с напряжением до 550 В. Данная модель допускает многократное переключение в течение дня. Поэтому ее часто применяют в качестве обыкновенного выключателя для света или двигателя вытяжки.

Серия АВМ

Мощные автоматические выключатели, рассчитанные на работу в силовых электроустановках с номинальными токами до 2 кА. АВМ применяется в сетях напряжением до 500 В. Допустимо использование в цепях постоянного тока напряжением до 440 В.

Серия ВА

Автоматические выключатели воздушного исполнения. Позволяют подключить потребитель с током до 6,3 кА. Основные области применения — промышленные объекты. Рабочее напряжение составляет 660 В переменного тока.

Классы (характеристики срабатывания) автоматических выключателей

Классы или характеристики срабатывания определяются от разброса величины срабатывания. Самые используемые классы – B, C и  D

«B»

Используется в бытовых, осветительных и других сетях  с небольшим или нулевым пусковым превышением тока. Такие автоматы устанавливаются непосредственно у потребителя. Электромагнитный расцепитель в таких приборах срабатывает при превышении тока в 3 и более раз.

«C»

Рекомендуется устанавливать в сетях со смешанной нагрузкой с умеренными пусковыми токами. Также используются в бытовых сетях, но защищают группу потребителей. Самый популярный автомат у электриков. Отличаются большей перегрузочной способностью по сравнению с устройствами класса B. Минимальный ток срабатывания должен превышать номинал в 5 и более раз.

«D»

Устройства данного класса защищают электродвигатели, у которых пусковой ток значительно превышает номинальный. Отличаются большой перегрузочной способностью. Минимальный ток срабатывания равен десяти номинальным.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

• Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
• Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
• Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
• Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Автоматы с нерегулируемыми и регулируемыми расцепителями.

Токовая уставка расцепителя автомата 0,4 кВ обозначается как Ir и для некоторых устройств может изменяться в достаточно широких пределах по отношению к номинальному току автомата. Например, для термомагнитных расцепителей этот диапазон обычно равен (0,7-1)*In, для современных электронных — (0,4-1)*In. Это и есть автоматы с “расцепителем с регулируемой характеристикой”

На Рис. 1 представлена времятоковая характеристика такого автомата  — Compact NSX с расцепителем TM-D.

Рис.1 Характеристика срабатывания расцепителя TM-D и его контрольные токи. (из каталога Compact NSX 100-630 А, Schneider Electric)

Весь график на Рис.1 построен в относительных единицах тока Ir, о чем свидетельствует надпись внизу. То есть сначала вы выбираете Ir в долях от In и после уже смотрите характеристику отключения расцепителя на Рис.1 в долях Ir.

На Рис.1 есть три характерных точки для теплового расцепителя (это наша защита от перегрузки кабеля согласно ПУЭ 3.1.11):

• Это сам номинальный ток расцепителя Ir;
• Ток гарантированного нерасцепления Int, равный 1,05*Ir;
• Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,2*Ir.

Искомый проверочный ток для защиты от перегрузки кабеля согласно ПУЭ 3.1.11 — это ток трогания It, т.е. ток при котором расцепитель гарантированно отключит выключатель в течении контрольного времени. Запомним это результат.

Теперь приведем пример автомата с “расцепителем с нерегулируемой характеристикой”. Для этого подойдет обычный модульный автомат iC60 и его времятоковая характеристика при контрольной температуре (30 гр.С). Характеристика отключения (B,C,D) может быть любая — она нас сейчас не интересует.

У такого автомата ток номинальный ток расцепителя равен номинальному току автомата, Ir=In.Тогда согласно характеристики на Рис.2 получим те же три точки, характерные для любого расцепителя:

• Номинальный ток расцепителя Ir;
• Ток гарантированного нерасцепления Int, равный 1,13*Ir;
• Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,45*Ir.

Но в этом случае, согласно тому же пункту ПУЭ, проверочным током будем именно номинальный ток расцепителя Ir, а не It. То есть ток, который отличается на 45% от того, что использовался бы при регулируемом расцепителе! Можете еще раз прочитать определение в п.3.1.11. и убедиться самостоятельно.

Внимание вопрос: если физический смысл характеристик обоих типов расцепителей абсолютно одинаковый, то почему есть разница в методиках их проверки по условиям защиты от перегрузки? Как возможность регулирования Ir может влиять на контрольный ток проверки? И вообще, какого черта?

Первый раз, когда я это увидел, я подумал, что у меня поехала крыша и мне пора заканчивать с расчетами уставок. Потому, что согласно этому пункту получалось, что я ничего не понимаю в этом деле. Потом я решил докопаться до сути вопроса и узнать, кто же разлучил этих братьев-расцепителей. Я начал рыть в этих ваших интернетах всю доступную информацию. Шли годы… И вот наконец я обнаружил первоисточник. Устраивайтесь поудобнее, сейчас будет развязка
