Как выбрать узо для квартиры или частного дома?

Электроника или электромеханика

Выбираем УЗО — какое предпочесть, — электронное или электромеханическое? На рынке существуют два типа таких приборов. Разница между ними — в типе срабатывающего механизма. Электронное УЗО дешевле, но имеет существенный недостаток: оно работает только при наличии внешнего питания.

Люди, полагающие, что если нет питания — нет и опасности, ошибаются. При обрыве нулевого провода свет гореть не будет, но на фазе питание сохранится. Сохраняется опасность утечки тока и, соответственно, электрического удара. Поэтому помните: лучшими УЗО стоит считать электромеханические. Они не зависят от внешнего питания.

Отличить один тип УЗО от другого можно по следующим признакам:

маркировка. У электроники на схеме всегда присутствует треугольник с буквой «А» — усилитель по току;
с помощью батарейки. При подключении к прибору обычной батарейки электромеханика срабатывает, электроника — нет;
с помощью магнита. Включенное электромеханическое УЗО выключится, если к нему поднести магнит.

Именно электромеханику стоит выбрать для частного дома, где качество проводки обычно хуже, чем в квартире, а вероятность перегорания или обрыва нулевого проводника выше. Просто в силу того, что часть проводки дачного домика или коттеджа всегда находится на улице, и подвержена воздействию внешней среды.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика	Электромеханическое УЗО	Электронное УЗО
Цена	низкая	высокая
Конструкция	сложная	простая
Надежность	высокая	низкая
Погрешность тока срабатывания	высокая	низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого	сохраняется	не работает
Устойчивость к скачкам повышенного напряжения в сети	высокая	низкая
Габаритные размеры	большие	многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика	Обозначение	Величина	Примечание
Рабочее напряжение	В	220, 380	Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз		1, 3	Указывается в паспорте
Ток утечки срабатывания, IΔn	мА	5	В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10	Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30	Универсальное, подходит для всех случаях применения в доме или квартире
100, 300	Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In	А	6-125	Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im	А	500	Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc	кА	3-10	Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения	мс	<30	Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки	месяц	1	Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура	°С	минус 25 — +40	Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение	Электромеханические	Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные	Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания	АС	Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А	Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В	Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки	Предназначено для крепления на DIN-рейке в щитке	Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку	Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора

Что говорят нормативные документы

Согласно нормам, устройство защитного отключения обязано срабатывать от 0.5 до 1 тока утечки на который оно рассчитано. Грубо говоря, механизм срабатывает, начиная с половины от заявленного устройством тока сработки. Если устройство на 30 мА, то срабатывать оно будет при утечке от 0.015 до 0.03 Ампер (от 15 до 30 миллиампер).

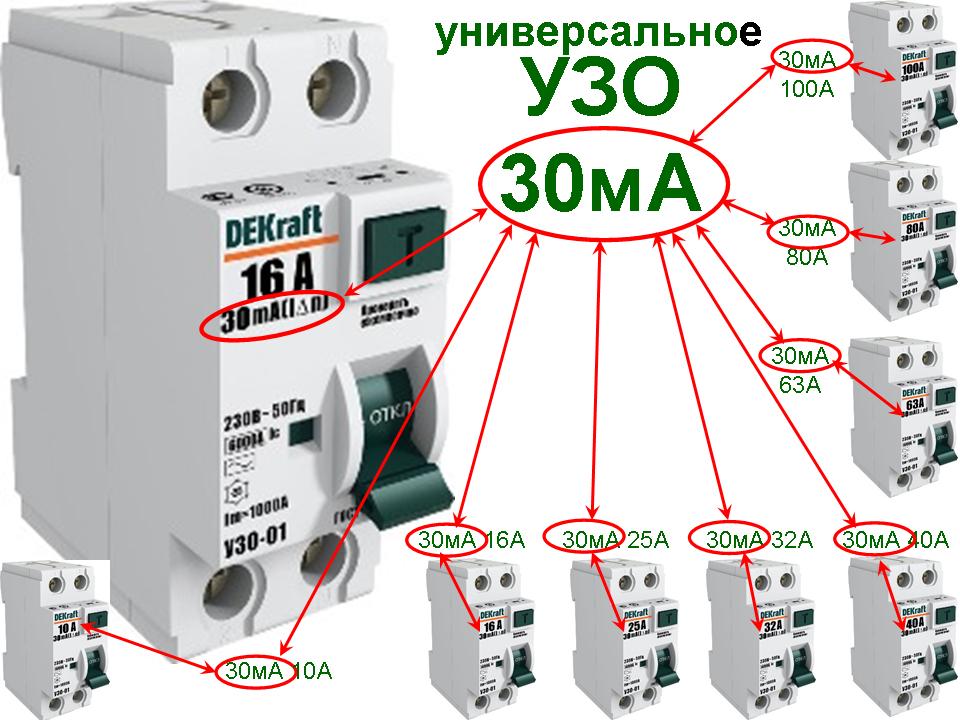

Почему мы рассматриваем ток отключения УЗО именно в 30 миллиампер? Да потому-что существует такой параметр, как “ток неотпускания”. Другими словами, ток неотпускания – ток, при котором человек не сможет оторваться от провода без посторонней помощи. А 30 мА – это и есть ток неотпускания.

Соответственно, чтобы защитить человека от электрического удара током, необходимо устанавливать УЗО, рассчитанное на номинал отключающего тока в 10 — 30 миллиампер (не более 30 мА).

Где искать параметр, обозначающий ток утечки? Смотрите корпус защитного устройства, находите обозначение I∆n, это и есть номинал тока отключения, там сразу станет понятно: ток УЗО 10 мА или 30 мА.

УЗО с уставкой в 10 миллиампер чаще всего используют для помещений, в которых значительно повышена влажность, что само по себе небезопасно при использовании там электроприборов. Такие УЗО отличаются своей конструкцией, поскольку производители позаботились о том, чтобы в одно устройство было невозможно подключить много потребляющих линий. Это делается из-за наличия в каждой линии естественного тока утечки, и в результате их сложений может получится так, что суммарная величина этих токов станет равной уставке УЗО, и устройство сработает.

Также приведем список потребителей, для которых используется УЗО с уставкой 10 мА:

1. Освещение и розетки на балконах или лоджиях
2. Теплый пол в туалете, ванной, душевой
3. Освещение в ванной
4. Розетки в ванной, туалете
5. Посудомоечные машины
6. Стиральные машины

Иногда встречается практика установки двойной дифференциальной защиты. Другими словами, это когда одно устройство, например теплый пол, подключено к УЗО 16/10 мА, а это УЗО подключено к УЗО 40/30 мА.

Почему это немного неудобно? Потому-что всегда будет неизвестно, какое именно устройство сработает: чаще всего будет срабатывать групповое УЗО, отключая при этом остальных потребителей. Нужно понимать, что ток УЗО 10 мА или 30 мА – разные устройства с разными задачами. И только от вас зависит.

Многие «диванные специалисты» скептически относятся к устройствам с током утечки в 10 мА, мотивируя это тем, что уставка очень маленькая и УЗО будет ложно срабатывать и постоянно отключаться без причины.

Самое главное: если монтаж электропроводки выполнен качественно, соблюдены все нормативы, то УЗО ложно никогда не будет срабатывать.

Наивно полагать, что УЗО придуманы только для защиты человека от удара током. Существуют УЗО номиналом в 100, 300, 500 мА. Их называют противопожарными. Из названия становится понятно, о чем идет речь, поэтому не будем подробно останавливаться на этом вопросе.

Это интересно: Как выполняется крепление кабеля к тросу?

Номинальная отключающая способность дифавтоматов

Данное значение показывает устойчивость дифавтомата к перегрузкам. Одним словом определяет, какой максимальный скачок напряжения может выдержать устройство и не сгореть.

Как правило, для быта применяются дифавтоматы с отключающей способностью в 4 500 ампер и 6 000 ампер. Тут, как говорится, чем больше, тем лучше.

Бренд

Последний пункт, но не по значимости. Самые популярные бренды на рынке дифавтоматов: ABB, Legrand, Schneider, IEK. Такие какие же лучше дифавтоматы выбрать?

Не будем долго углубляться в историю создания брендов. Скажем лишь одно.

Если речь идет про временную или бюджетную автоматику, мы рекомендуем рассматривать варианты: Schneider Easy9, IEK, Legrand RX3
Если речь идет про квартиры, то мы рекомендуем: Автоматику ABB, Legrand TX3 и Schneider Merlin Gerin (DOMOVOI).
Если же Вы устанавливаете автоматику в загородный дом, то стоит рассматривать: ABB (DS201), Schneider Acty9, Legrand DX3.

Ну и как всегда — если у Вас остались вопросы, какой все таки лучше купить дифавтомат — наши специалисты всегда на связи.

Принцип действия

Чтобы правильно выбрать УЗО для частного дома или квартиры, нужно понимать, по какому принципу вообще работает этот агрегат, еще не совсем привычный для российского потребителя.

Устройство защитного отключения включается в сеть последовательно после вводного автомата и электросчетчика. Однофазное УЗО (для стандартной сети в 220 В) имеет по 2 клеммы на ноль и фазу, трехфазное — 4 клеммы: 3 фазы и общий ноль.

Основа его работы заключается в сравнивании параметров входящего и выходящего тока. Обобщенно говоря, сколько ампер идет на все потребители тока на входе, столько должно быть и на выходе.

Если между входным и выходным током оказывается разница, значит, где-то в квартире есть утечка по току. Причиной ее возникновения может быть и контакт человека с оголенным проводом (фазой). В этом случае УЗО обесточивает тот участок сети, который к нему подключен.

Минимальный порог срабатывания УЗО составляет 30 мА — это так называемый «порог неотпускания». При переменном напряжении в 220 В частотой 50 Гц ток в 30 миллиампер вызывает судорожные сокращения мышц — человек не может разжать пальцы.

При этом ВДТ с пороговым значением в 30мА должен срабатывать превентивно при токе утечки уже в 15 мА.

Шаг №10. Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

ABB

Schneider

Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя союзную сборную.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

Метки: выбор УЗО, номинальный ток УЗО, ток утечки УЗО, УЗО для квартиры, электромеханическое УЗО

Почему выбивает УЗО

УЗО выполняет одну функцию – обесточивание при попадании тока на корпус водонагревателя. Ставят с автоматом, поскольку УЗО фиксирует колебания, не улавливаемые АВ, – связкой создается полноценная защита. Звук сработки УЗО – тумблер щелкает один раз.

Причины срабатывания УЗО на водонагревателе:

чаще всего утечка, КЗ, сверхтоки. Нарушена, изношена изоляция, старая проводка, пробой ТЭНа, неполадки электрочастей;
ложные срабатывания – подобран слишком чувствительный прибор, величина отключения низкая;
объединение или замыкание «земли» или нуля, например, в розетке;
влажность, удар молнии;
неправильное подключение.

Уставки дифференциальных токов

Нормы установки УЗО обязательно учитывают I∆n — этот значок на корпусе означает ток утечки, значение при котором происходит расцепление, обесточивание. Пример части диапазона: 6, 30, 100, 500 мА. Иногда отображается в Амперах (А) тогда надо разделить на 1000: 0.006 и так далее. Явление «неотпускания», когда при токовом поражении невозможно оторвать руки, появляется при 30 мА, поэтому для бытового оборудования, конструкций с которыми контактируют люди, подбирают изделия, осуществляющие расцепление при 10 мА или до 30 мА тока утечки.

Для мощного оснащения, такого как бойлеры 1…3.5 кВт и выше, для влажных условий («мокрая» автозащита) всегда берут I∆n 10 мА.

Но если кроме высокомощного потребителя на линии есть иные приборы (мощности их учитываются в совокупности) то при 10 mA утечки есть риск ложных тревог, поэтому в таких ситуациях выбирают I∆n 30 mA (СП 31-110 п. А.4.15).

Расцепление происходит в рамках 50–100 % уставки дифтока. Изделие с I∆n 30 mA разомкнет контакты при 15–30 mA. При защите двойной или с несколькими уровнями по СП 31-110 п. А.4.2 для аппарата, расположенного ближе к точке питания (вводу), рекомендуют уставку и скорость сработки (селективность) в три раза больше, чем около обслуживаемого оснащения.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Виды УЗО

Параметры, по которым можно подразделить защитные устройства:

Способ управления – зависящие и независящие от напряжения;
Назначение – со встроенной защитой от сверхтоков и без нее;
Способ установки – стационарные и независимые;
Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).

Электромеханическое УЗО

Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.

Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.

В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.

Преимущества:

Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
Сохраняет функциональность даже при обрыве нейтрального проводника;
Имеет более простую конструкцию, которая увеличивает надежность выключателя;
Не нуждается во вспомогательных источниках питания.

Недостатки:

Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).

Электронное УЗО

Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.

Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.

Достоинства:

Низкая цена;
Компактность.

Недостатки:

Функционирует только при наличии напряжения;
Неработоспособен при обрыве нейтрали;
Более сложная конструкция повышает вероятность выхода выключателя из строя.

УЗО переносное и в виде розетки

Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.

Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.

Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.

Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.

Преимущества:

Установка не требует вмешательства в электропроводку;
Для установки не требуется помощь электрика;
Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.

Недостатки:

Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.

УЗО с защитой от сверхтоков (дифавтомат)

Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).

Преимущества:

Экономичность – покупка одного устройства обойдется дешевле, чем двух;
Занимает меньше места в щитке;
Экономия времени в процессе монтажа.

Недостатки:

При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.

Это интересно: Мигают дополнительные лампы после подключения

Как выбрать УЗО для дома

Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.

Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:

Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.

УЗО для разных комнат

Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.

Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.

Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение

На такую особенность устройств следует обращать внимание.

Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.
