Какого сечения должен быть провод для розеток

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

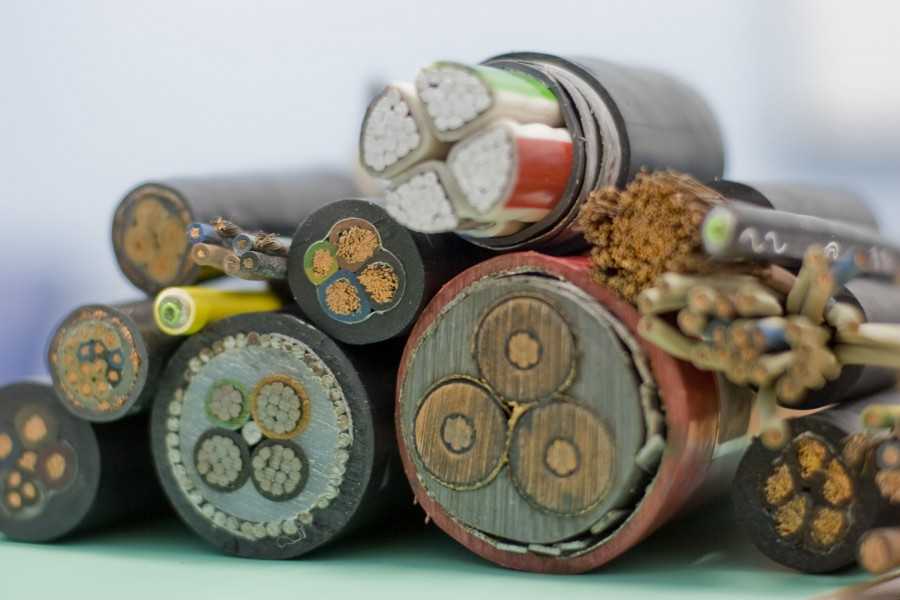

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2 Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

  1. Для примера обозначим некоторые из них:
  2. Чайник – 1-2 кВт.
  3. Микроволновка и мясорубка 1,5-2,2 кВт.
  4. Кофемолка и кофеварка – 0,5-1,5 кВт.
  5. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

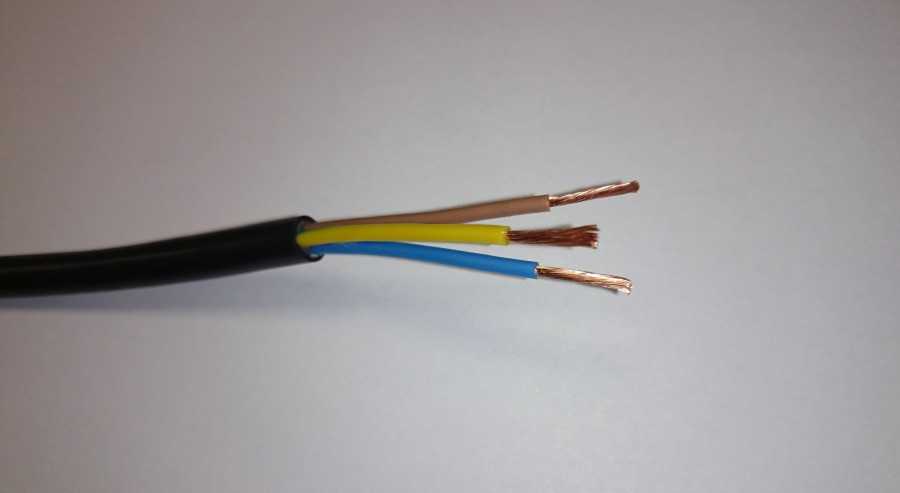

Как правильно выбрать кабель для розетки

Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:

  • Он должен быть медным (поскольку это наиболее безопасный вариант);
  • Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
  • Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).

Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.

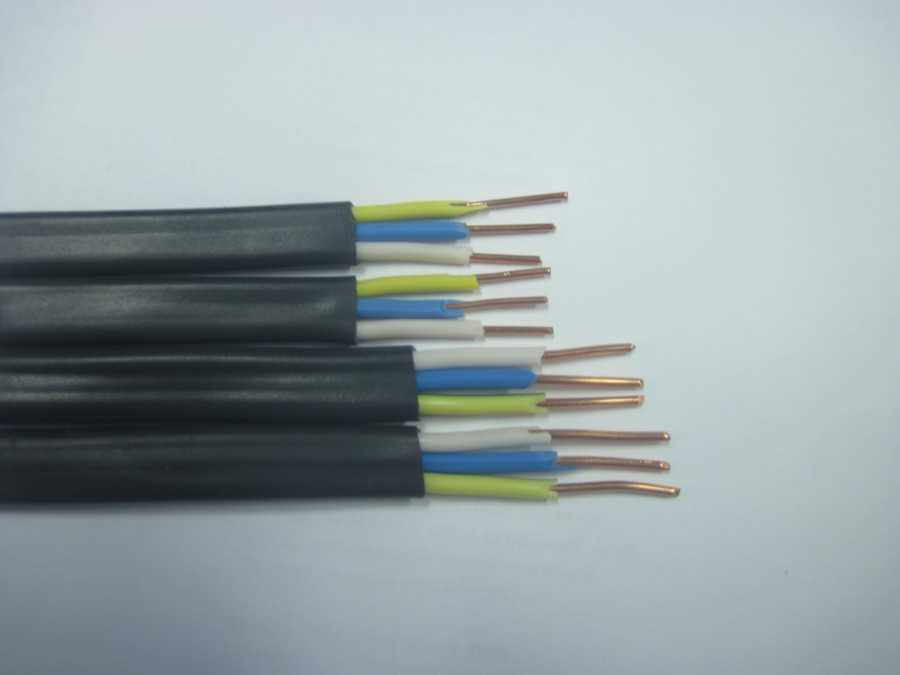

Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:

  • ВВГ;
  • NYM;
  • ВВГнг;

Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.

Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.

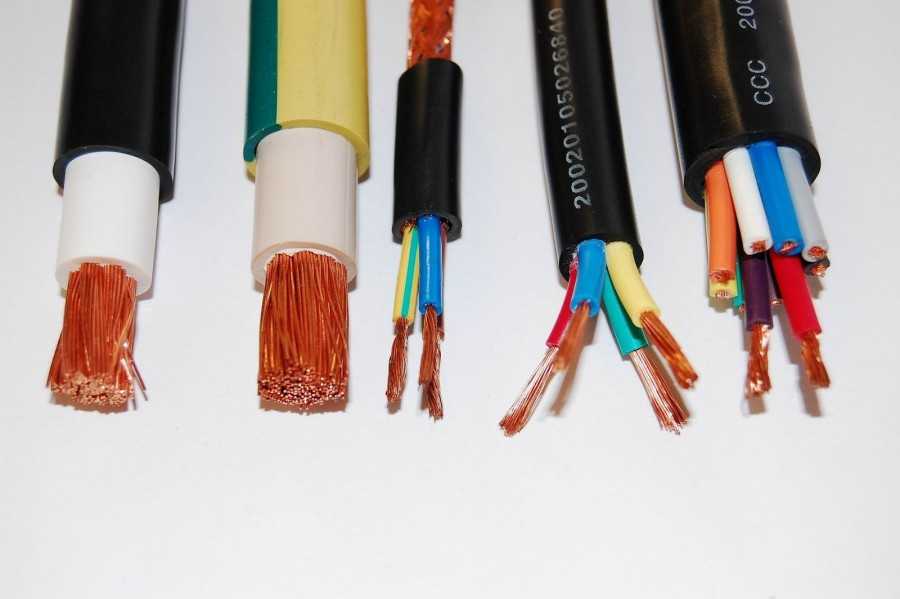

Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html

Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

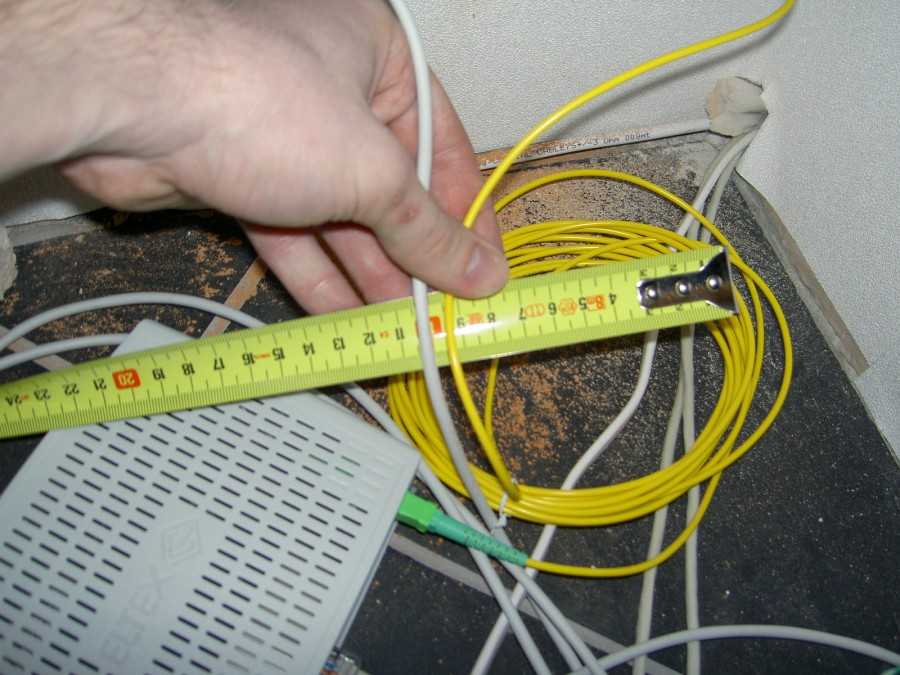

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Таблица мощности, тока и сечения проводов и кабелей

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм
Медные жилы, проводов и кабелей
Напряжение, 220 В
Напряжение, 380 В
ток, А
мощность, кВт
ток, А
мощность, кВт
1,5
19
4,1
16
10,5
2,5
27
5,9
25
16,5
4
38
8,3
30
19,8
6
46
10,1
40
26,4
10
70
15,4
50
33,0
16
85
18,7
75
49,5
25
115
25,3
90
59,4
35
135
29,7
115
75,9
50
175
38,5
145
95,7
70
215
47,3
180
118,8
95
260
57,2
220
145,2
120
300
66,0
260
171,6

Алюминиевые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм
Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В
Напряжение, 380 В
ток, А
мощность, кВт
ток, А
мощность, кВт
2,5
20
4,4
19
12,5
4
28
6,1
23
15,1
6
36
7,9
30
19,8
10
50
11,0
39
25,7
16
60
13,2
55
36,3
25
85
18,7
70
46,2
35
100
22,0
85
56,1
50
135
29,7
110
72,6
70
165
36,3
140
92,4
95
200
44,0
170
112,2
120
230
50,6
200
132,0

Также рекомендуем посмотреть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:

Как отличить качественный кабель от некачественного

В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.

Отличить качественный кабель от некачественного можно по таким признакам:

  1. Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
  2. Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
  3. Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
  4. Размер сечения. Проверяется механическим или электронным приборам.
  5. Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
  6. Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.

Выбор кабеля для подключения розеток

Критерии выбора электрического кабеля

От него будет зависеть и надежность вашей системы. Бытовые приборы на сегодняшний день могут серьезно отличаться по мощности

Именно поэтому при выборе проводника вам необходимо обращать свое внимание на следующие позиции:

  1. Сначала необходимо определить наиболее мощный электроприбор. Покупать провод для розеток необходимо руководствоваться показателями мощностями приборов. Например, если мощность прибора составляет 3 кВт, тогда следует приобретать ВВГ 3х1.5.
  2. Приобретать его необходимо исходя из мощности, которую будут потреблять электрические приборы. Например, ели плита будет потреблять 4 кВт, тогда следует приобретать ВВГ 3х2.5.

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

  1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
  2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
  3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
  4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
  5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
  6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
  7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
  8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Советы по монтажу

Проводка может прокладываться скрытым или поверхностным способом. Для скрытой проводки предварительно подготавливаются штробы. Кабели должны быть проложены строго горизонтально и вертикально, перпендикулярно друг другу.

  • Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

  • Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения

  • Как установить блок розеток в стене — инструкции по планированию и монтажу нескольких розеток. Схемы, фото и видео

При открытой прокладке применяют специальный кабель-канал, монтирующийся на стены, потолок или пол. Если прокладка осуществляется по горючей поверхности (дерево, пластик), кабель обязательно должен находиться в негорючем защитном кожухе.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети

Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов

Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Выбор сечения кабеля для квартиры, дома, дачи

Статья о том, как правильно выбрать сечение провода или кабеля

Во время электромонтажных работ, а именно, на стадии прокладки проводов, кабелей, «Особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки, кабель сечением 2.5 мм кв, когда вполне достаточно 1.5 мм кв, исходя из потребляемой мощности… В этой статье мы попробуем разобраться с сечением проводов, прокладываемых для различных потребителей.

Итак, от того, насколько верно вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.

Электропроводка в доме, даче или квартире начинается с вводного кабеля. На этот самый кабель ложиться вся основная нагрузка, которая есть в доме. Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме — стиральная машина, бойлер, утюг, микроволновая печь, кондиционеры и т.д. В итоге мы узнаем суммарную мощность, которую потребляют электроприборы в вашем доме. Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая циферка нам и нужна.

Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.

Название электроприемника Приблизительная мощность, Вт Название электроприемника Приблизительная мощность, Вт
телевизор 300 кондиционер 1500
принтер 500 проточный нагреватель воды 5000
компьютер 500 бойлер 1500
фен для волос 1200 дрель 800
утюг 1700 перфоратор 1200
электрочайник 1200 электроточило 900
вентиляторы 1000 дисковая пила 1300
тостер 800 электрорубанок 900
кофеварка 1000 электролобзик 700
пылесос 1600 шлифовальная машина 1700
обогреватель 1500 циркулярная пила 2000
СВЧ-печь 1400 компрессор 2000
духовка 2000 газонокосилка 1500
электроплита 3000 сварочный агрегат 2300
холодильник 600 водяной насос 1000
стиральная машина 2500 электромоторы 1500
освещение 2000

Ну а далее, как говориться, дело техники. Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти самые кабеля.

В данной таблице приведены значения для медных проводов кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.

Таблица выбора сечения кабеля и провода

Сечение токопроводящей жилы, мм

Далее нам необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть на таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групп освещении вполне подойдет провод сечением 0.5 мм кв, а для розеточных групп достаточно провода сечением 1.5 мм кв.

Но, как правило, для освещения применяют провода диаметром не менее 1.5 мм кв, а для розеточных групп используют провода сечением не менее 2.5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способен выдержать данный провод

Связано это с тем, что провода, и неважно с какого металла они сделаны, подвержены коррозии, различным механическим нагрузкам как во время монтажа, так и во время эксплуатации

К примеру, согласно таблице, при напряжении в сети 220 В, провод сечением 2.5 мм кв способен выдержать ток до 27 А(5.9 кВт). Для защиты проводов и потребителей, в данном случае, в качестве защиты устанавливают автомат, максимальный ток срабатывания которого должен быть не более 25 А.

При проектировании электропроводки, необходимо учитывать и длину магистрали, которая будет питать конечного потребителя. Также, согласно таблице, можно определить сечение и для остальных видов нагрузки. Также, во время проектирования, а затем и монтажа электропроводки, не стоит забывать и о селективности автоматов.

В любом случае, электричество незримо и не прощает ошибок и безалаберного отношения к работе. Доверяйте профессионалам!

Кроме тока и мощности проектировщики при выборе сечения кабеля используют ряд других важных параметров. Об этом читайте здесь: Как выбрать сечение кабеля — советы проектировщика

Почему алюминий постепенно изымается из обихода при монтаже электроустановок? Чем он плох и опасен? Ответ здесь: Почему алюминиевый кабель нельзя использовать в электропроводке

Медные и алюминиевые провода соединять не рекомендуется. Но иногда их соединяют. Как это делают? Как соединять медные и алюминиевые провода

Какую нагрузку может выдержать одна розетка?

Вопрос о том, сколько можно вилок воткнуть в один удлинитель, довольно запутанный. Ведь существует множество факторов, от которых зависит выносливость электропроводки в каждом конкретном случае. Для того, чтобы определить возможности одной розетки, необходимо разобраться в некоторых понятиях и определениях.

Напряжение

. Это физическая величина, которая показывает работу по перемещению заряда от одной точки электрической цепи до другой. Единицей измерения принят Вольт. Для нашей страны принято напряжение 220 V. Этот показатель обязательно нужно учитывать, так как он используется для расчёта нагрузки, которую выдерживает розетка.

Сила тока

. Это отношение количества заряда, прошедшего через некоторую поверхность к времени этого прохождения. Измеряется она в Амперах. Для наших розеток эта величина, в основном, равна от 6,3А до 10А.

Приборы для измерения силы тока

Мощность

. Показывает скорость преобразования, потребления или передачи электроэнергии какой-либо системы. Измеряется в Ваттах. Мощность электроприборов указывается в технических характеристиках, а так же, как правило, на корпусе.

Простой расчет с имеющимися у нас показателями будет выглядеть так: для расчета допустимого количества Ватт, нужно просто умножить силу тока на напряжение. Для наших отечественных розеток такой расчет будет выглядеть так: 6,3А * 220V = 1386 Вт. Таким образом, суммарная мощность приборов, которые можно одновременно подключить в одну розетку не должна превышать 1386 Вт.

Какого сечения должен быть провод для розеток

Какое сечение провода должно быть в квартире?

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Какое сечение и куда прокладывать

  • Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
  • Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.

Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.

Мощность для распределительной коробки

Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, чтобы узнать их общую мощность и определиться с сечением провода. От этих данных зависит провод какого сечения нужно прокладывать от распределительного щитка в распределительную коробку.Если мощность приборов не больше 3 кВт достаточно провода диаметром в 2,5 миллиметра квадратного. Для кухни, где в основном сосредоточены мощные приборы, от щитка до розетки нужно проложить провод сечением в 6 миллиметров квадратных.

На фото представлен правильный вариант монтажа проводки в распределительной коробке.

Теперь стоит подвести итоги. Если вы не уверены, что сможете самостоятельно справится с этим важным делом, то стоит обратиться к специалистам, которые произведут необходимые работы на профессиональном уровне, и вы не будете иметь проблем в процессе эксплуатации электропроводки.

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм Медные жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6

Алюминиевые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Также рекомендуем посмотреть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:

Выбор сечения кабеля по силе тока и мощности

Токонесущую часть кабельного изделия представляет металл в виде меди или алюминия. Часть плоскости, проходящая под углом в 90о к проводу с металлическим ограничением, носит название — сечение провода, измеряемое в квадратных миллиметрах.

Выбор сечения кабельного изделия по мощности осуществляется в соответствии с табличными данными, посредством суммирования показателей потребляемого всеми энергозависимыми приборами электричества.


Кабель медный

Суммарные показатели мощности умножаются на коэффициент одновременности, равный 0.8, после чего выбирается сечение кабельного изделия по таблице.

Более точным принято считать выбор кабельного сечения в соответствии с силой тока. Например, расчеты для однофазной электрической сети осуществляются по стандартной формуле I = Р / 220, где показатель Р является суммарной мощностью электрических приборов (Вт).

Для трёхфазной сети расчет выполняется по формуле I = Р / √3 × 380. Расчет сечения кабельного изделия по силе тока для трехфазной сети с наличием электрического двигателя определяется в соответствии с формулой I = Р / √3 × 380 × СОS f, где последний показатель является коэффициентом мощности.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм2 согласно ПУЭ таблица 7.1.1:

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм2.

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки

Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

  • Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм2.
  • Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
  • Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
  • Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.

Напоследок рекомендуем просмотреть полезное видео по теме:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
