Что значит заземление. зачем нужно заземление в розетках, что будет, если не пользоваться заземлением

В каких случаях требуется проверить наличие заземления в розетке

Например, при переезде на новое место жительства перед подключением стиральной машины следует проверить заземление розетки.
В случае, если вы заметили, что стиральная или посудомоечная машинка бьет током, даже слабо и изредка — следует обратить на это внимание и проверить исправность заземления в розетке.
Также при наличии шума в колонках, которые подключаются к электросети стоит немедленно взяться за проверку заземления

Не следует снимать крышку с розетки при работающем электричестве.

Никогда не используйте розетку при наличии фазного напряжения на заземляющем контакте.

Так же если вы обнаружили неправильное заземление не пытайтесь переделать его самостоятельно. Тут уже без опытного электрика не обойтись.

Вызов мастера обязателен.

заземление в розетке

Первый способ проверки

Самый простой способ проверки «земли» в розетки — это мультиметром.

Измерительный прибор «мультиметр»

Внимание! Всегда при работе с электричеством соблюдайте технику безопасности!

Расскажем по-шагово как проверить заземления в розетке мультиметром:

• Настройте мультиметр на режим измерения напряжения.
• Измерьте фазу и ноль.
• Измерьте фазу и заземление.
• Сравните показания.

В случае схожести показаний на приборе заземление присутствует. Можно смело подключать стиральную машинку. В случае, когда значения разнятся, либо на «земле» ноль — заземление отсутствует. Без вызова мастера здесь не обойтись.

В видео наглядно показано как проверить заземление в розетке мультиметром

Второй способ проверки с помощью «контрольки»

При работе с «контролькой» обязательно соблюдайте технику безопасности:

«Контрольку» брать только в резиновых перчатках.

Они могут быть специальные, для электриков либо простые резиновые хозяйственные.

Стоять только на сухом полу на резиновом коврике.

При включении лампы отводить лицо на безопасное расстояние и отворачиваться, так как возможен взрыв колбы.

Контрольная лампа

Рассмотрим по-шагово, как проверить заземление в розетке с помощью контрольной лампы:

• берем «контрольку» и аккуратно вводим оба провода в розетку.
• Лампочка загорится.
• Далее, вынув один провод нужно им коснуться заземления. Лампочка должно загореться также ярко
• Лампочка также должна загореться. Если лампочка не загорается, верните провод назад, который вы доставали из гнезда розетки, и, после этого лампочка должна загореться.
• Далее нужно вытащить другой провод и также коснуться заземления, если лампочка не горит, значит заземления в розетке нет.
• Если же все таки лампочка загорелась — заземление есть.

Вот такими простыми способами мы можем определить наличие заземления в розетке самостоятельно, после чего либо смело устанавливаем бытовую технику, либо вызываем опытного электрика сделать заземление в квартире.

Полезное видео о том, что такое заземление и зачем необходима его исправность.

Какие бывают розетки?

Розетка – это деталь электросети, которая имеет простую форму. Она представляет собой плато в виде окружности или прямоугольника. При этом изготавливают розетки только из безопасных материалов, которые не проводят ток (пластмасс, керамика, фарфор и подобные).

Задняя часть плато ровная, на передней же имеются специальные выступы под контакты, обычно они изготавливаются из цветных металлов. Фиксируются контакты плотно с помощью специальных заклепок, а для соединения с электропроводкой на них имеются винтовые крепления. Производителями выпускаются розетки с уже имеющимися шинами заземления и без них.

Сверху конструкция закрывается крышкой, где имеются проемы под вилку

Таблица №1. Различные варианты бытовых розеток.

Вид, иллюстрация	Описание
Евро-розетка	Такая конструкция розетки соответствует всем стандартам безопасности, которые установлены Европой. Здесь присутствуют специальные биметаллические платины заземления.
Устаревший вариант	Этот вариант розетки не принадлежит к какому-либо конкретному производителю и не имеют евро-протокола. К тому же, такие аксессуары не рекомендуют устанавливать с точки зрения безопасности из-за отсутствия пластин заземления.

Заземление квартир и частных домов

Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.

А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.

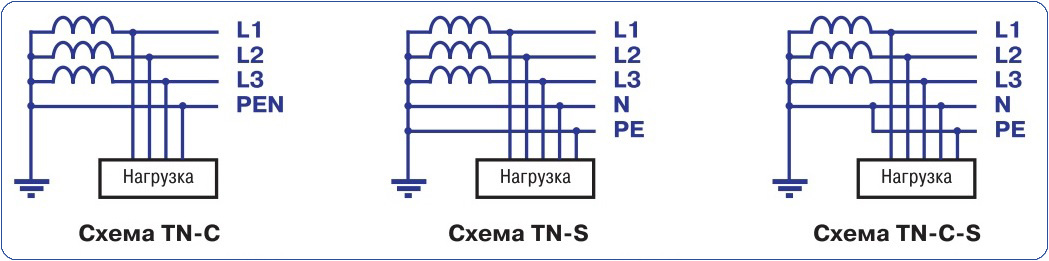

Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:

• TN-S – современный способ заземления, прописанный нормативом с 1998 года;
• TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
• TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.

Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.

Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.

Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки

Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.

Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.

Порядок действий

Подготовка к выполнению проверки

Чтобы подготовиться к этой проверке, необходимо сделать следующее:

• включить любую лампу в розетку и убедиться, что лампочка загорелась;
• отключить автомат во входном щитке. Если лампочка погасла, значит, вы выключили тот автомат, который следует;
• вынуть вилку лампы из розеточных гнезд и снять крышку розетки.

Выполнение проверки заземления

Чтобы выполнить эту проверку, необходимо:

установить, с чем соединен контакт заземления. Если он соединен с одной из клемм розетки, следовательно, речь идет о занулении. Если с отдельным проводом – о заземлении. При отсутствии соединений – заземление отсутствует вообще;

• вернуть крышку розетки на свое место, плотно закрепив ее, и включить автомат;
• проверить правильность подсоединения зануления: поскольку ошибки с его подключением очень опасны. Для этого индикаторной отверткой надо проконтролировать отсутствие фазного напряжения на заземляющем контакте. При его наличии следует немедленно обратиться к профессионалу;

Проверка отсутствия фазы в заземляющем контакте

При ее наличии необходимо вызвать электрика

• если имеются внешние признаки наличия заземления, убедиться, что это действительно так. Для этого необходимо:
  • проверить, нет ли соединения заземляющего контакта с фазой (описание этой операции приведено несколько выше);

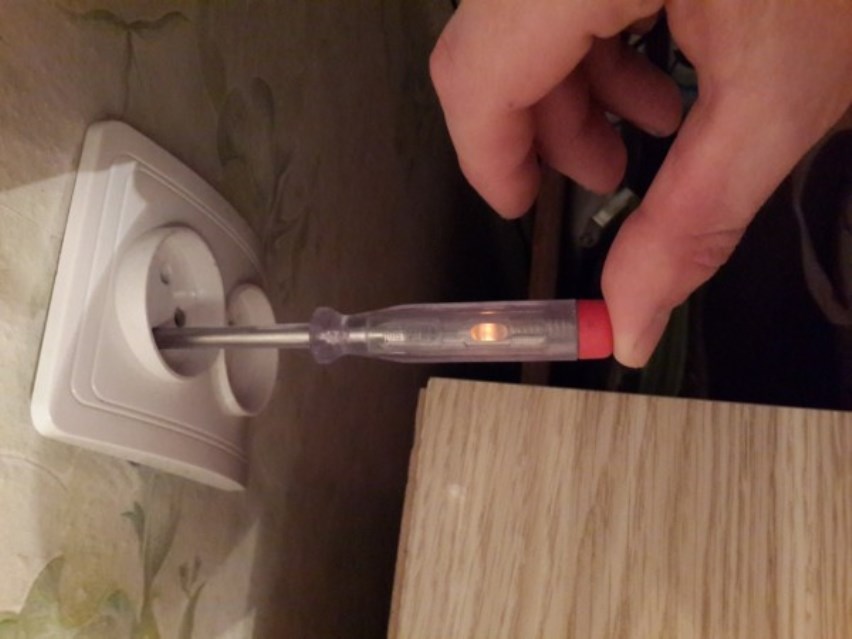

  • найти индикаторной отверткой контакт розетки, соединенный с фазой. После этого снять палец с сенсорного контакта;
  • вместо пальца к сенсору прижать щуп заранее подготовленного изолированного провода. Лампочка отвертки вовсе не загорится или загорится очень слабо;;
  • второй щуп провода поставить на заземляющий контакт. Если лампочка отвертки ярко засветится, подсоединение заземляющего контакта произведено правильно. Если же лампочка в отвертке не загорится, это означает, что заземление в розетке отсутствует. Такая розетка пригодна лишь для приборов, оснащенных двойной изоляцией.

Подобную проверку может выполнить практически любой человек. Однако полностью достоверный результат может быть получен с помощью специальных приборов, которыми располагают, как правило, профессиональные электрики.

Когда нельзя, но очень хочется

Есть достаточно много способов, как установить розетку с заземлением в обход положений ПУЭ. Все они в большей или меньшей степени являются нарушением – использовать их или нет – это решение принимается на свой страх и риск, но в любом случае надо знать о возможных последствиях. Дело в том, что многие из этих способов используются долго и счастливо, но рано или поздно случается то, из-за чего они были запрещены. Как результат – пренебрежение правилами электробезопасности ставит под угрозу жизнь или здоровье не только владельца такой проводки, но и других людей, живущих с ним в одном доме.

Зануление

Это один из наиболее распространенных способов как заземлить розетку, если отсутствует отдельный PEN проводник. Чтобы сделать зануление, надо рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такого способа «защиты» основана на том, что даже в старой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае появления фазы на корпусе прибора, произойдет короткое замыкание и вводной автомат отключит электричество.

Минусы зануления:

1. При «пробитии» фазы на корпус, устройство хоть и недолго, но все таки находится под напряжением и если в этот момент человек будет к нему прикасаться, то получит удар электрическим током.
2. Если по пути к розетке в проводке отгорит нулевой провод (достаточно частая неисправность электропроводки), то в большинстве случаев на корпусе приборов окажется фаза. Для этого достаточно единственной не выключенной лампочки или блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.

Подробнее об опасности зануления в этом видео:

Подключение к молниеотводу

Если на крыше дома установленный молниеотвод, а металлическая полоса, что соединяет его с заземлением, проходит недалеко от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.

Отличный способ решения проблемы, в результате которого квартира будет подсоединена к качественному заземлению. Минус у этого способа только один – заземление хорошо работает до того времени, как молниеотвод будет использован по прямому назначению, а точнее – пока в него не ударит молния. Какое при этом возникнет напряжение на корпусах подключенных к заземлению приборов, лучше не знать и не испытывать на собственном опыте.

Заземление через трубы отопления или водопровод

Еще один распространенный способ как самостоятельно сделать заземление на розетку – зачистить кусок водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – неизвестно, насколько этот контакт отвечает требованиям к заземлению и если на них появится напряжение, то есть вероятность, что ток не уйдет в землю, а ударит человека, который держится за трубу (умывается или набирает воду из-под крана).

Дополнительный минус такого решения – пластиковый водопровод, который часто прокладывают вместо проржавевших железных труб. Если на пятом этаже трубы металлические, а на третьем уже пластиковые, то вместо заземления трубы просто окажутся под напряжением.

Подытожим сказанное

Розетки без заземления имеют право на существование, но только в случае отсутствия контура. Это касается домов старой постройки и частных секторов. Если же в домашней силовой сети присутствует третий, желто-зеленый провод, не стоит его игнорировать. Лучше приобрести и подключить розетку, оборудованную скобой заземления. Не стоит исходить из того, что планируется подключение техники, вилка которой не оборудована соответствующим контактом – все может поменяться. Ведь не имеет смысла переделывать несколько раз, когда можно смонтировать то, что подойдет для питания любого бытового прибора.

Источник

Виды розеток с заземлением

При покупке розеток важно знать, чем отличаются розетки с заземлением и без него. Увидеть отличия можно, если разобрать корпус устройства

Та, которая имеет заземление, оборудована 3 контактами (боковой, который разделен для нулевого и фазного провода; центральный).

Двойная розетка с заземлением

Отличие также заметно и при визуальном осмотре. Они зависят от производителя устройства:

• Франция. Их конструкция оборудована специальным вспомогательным штырем.
• Америка. На них нет боковых отверстий с прорезями.
• Германия. В их центральной части находится выемка, которая имеет форму овала, оборудованная отверстиями для вилки. По бокам от выемки находятся скобы из металла. Именно эти скобы и отвечают за заземление розетки.

Основная отличительная особенность устройства с заземлением заключается в том, что при включении через нее прибора, в первую очередь с током соприкасаются контакты заземления, а уже после них идут в работу контакты нуля и фазы вилки. Благодаря этому, при наличии повреждения прибора и протечке тока, корпус прибора заземляется до попадания в него электрического тока.

Если планируется монтаж электрических розеток своими силами в домашних условиях, специалисты рекомендуют отдать предпочтение тем, которые рассчитаны на 10А или 16А. Такие устройства обладают способностью выдерживать большую нагрузку от разных видов приборов.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты: В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Электрические сети вчера и сегодня

Во времена Советов дома возводились ударными темпами, времени на продумывание и обустройство заземления не хватало. К тому же подобная защита была ни к чему – ни один из бытовых электроприборов не имел на вилке соответствующего контакта. Максимум, на что можно было рассчитывать, переезжая в новое жилье, – это двойные розетки без заземления, которые радовали возможностью включения в сеть дополнительных электроприборов.

Сейчас все изменилось, и встретить в магазинах крупную бытовую технику без заземляющего контакта стало довольно сложно. Приобрели новый вид и розетки, в которых появилась дополнительная скоба, а контактные отверстия стали закрываться внутренними шторками, для защиты от детей. Но хотя обычные точки подключения никуда не исчезли, увидеть их можно значительно реже. Обычно монтируются без заземления наружные розетки с высоким классом защиты IP.

Монтаж тройного устройства

Современные производители предлагают пользователям тройные розетки, оборудованные заземлением. Их монтаж в помещении и увеличивает количество приборов, которые можно подключить к устройству.

Монтаж тройной розетки

По особенностям конструкции тройне розетки можно условно подразделить на такие виды:

• Внутренние. Используются для монтажа проводки скрытого типа.
• Внешние. Их конструкция оснащена защитной крышкой. Этот вид устройств отличается высоким уровнем защиты от пропуска электрического тока.
• Встраиваемые или накладные.

Если говорить о том, как подключить тройную розетку с заземлением, монтажные работы следует начинать с определения места расположения устройства

При этом необходимо обратить внимание на то, что все ее элементы должны быть расположены на одном уровне. Для этого можно использовать строительный уровень

По евростандартам устройство должно находиться на расстоянии 25 – 45 см от уровня пола.

Монтаж подрозетников выполняется в такой же последовательности, как и при установке двойной розетки. Отличие заключается в процессе подключения проводов. Для этого можно использовать параллельную схему. По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки.

Посредством использования отвертки с индикатором нужно определить, где находится фаза, а где ноль. Дальше провода скрутить по схеме. После того, как все провода скручены, установку подрозетников можно считать завершенной.

Для того чтобы избежать ошибки при подключении тройной розетки с заземлением, специалисты рекомендуют соблюдать следующие правила работы:

Перед началом монтажных работ отключить щиток.
Для работы применять только специально предназначенные для этого инструменты и материалы.
Если провод, с которым приходится работать, имеет длину больше необходимо, его необходимо аккуратно скрутить или отрезать.
При возникновении ситуации, когда провод короче, чем нужно, его длину можно увеличить посредством выполнения спаивания, а не скручивания.
При монтаже встраиваемой тройной розетки, нужно обращать особое внимание на такие показатели, как плотность установки и ее изоляцией.
При выборе проводов и необходимого оборудования, лучше отдавать предпочтение тем, которые обладают номинальным показателем мощности силы тока.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

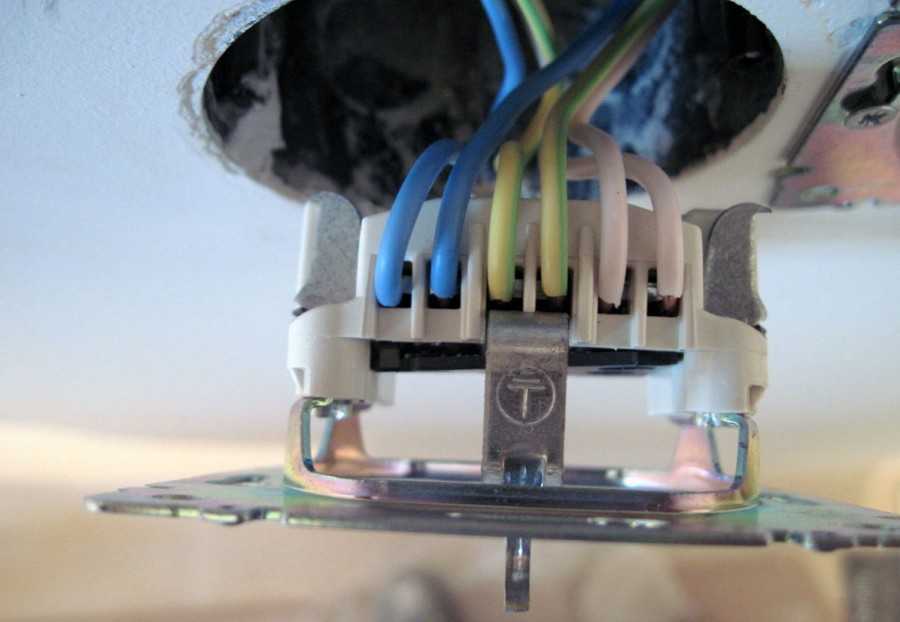

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Установка

Первое, что необходимо сделать — это отключить питание в электрощитовой и убедиться в этом можно, подключив любой электроприбор. Далее приступаем к демонтажу старой розетки. Очистите подрозетник от пыли или остатков отделочных материалов, если случайно что-то откололось.

После того как определили кабель с фазой, на ней закрепляется один контакт мультиметра, а другим находите «землю». 220В говорит о том, что перед вами «ноль», если показатель меньше этого числа — это заземляющий провод. Также, согласно требованиям, провода обязаны отличаться по цветам, что упрощает задачу и дает возможность запомнить где какой кабель.

Запомнить несложно:

• «Земля» – окрашена в желто-зеленый цвет (либо просто отдельно желтый или зеленый). Он отводится к нижней или средней клемме;
• «Ноль» почти всегда это синий кабель, в редких случаях он заменяется черным;
• «Фаза» может любого другого цвета, кроме синего, желтого или зеленого. В большинстве случаев это белый, красный или коричневый.

Заземление в розетке: для чего нужно и как работает

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами.

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на нашем канале

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

• увеличение кислотности грунта,
• замена грунта в месте нахождения заземлителя,
• увеличение площади заземлителя.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Методика проверки

Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.

Проверка с помощью мультиметра

• включить в распределительном щите электропитание в помещении (доме);
• замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
• переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
• проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.

Проверка контрольной лампочкой

Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.

Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.

Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:

1. Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
2. Отключить питание в распределительном щитке, вытащить вилку из розетки.
3. Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
4. Установить крышку на место, закрепить и включить автомат на щитке.

При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.

Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.

220.guru
