Проходной выключатель на 3 точки схема подключения

Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

Различия

Указанные приборы отличаются по принципу работы, поэтому они используются в разных ситуациях. В числе наиболее характерных особенностей выключателей и переключателей, необходимо выделить следующие:

Выключатель характеризуется наличием всего двух контактов. Его работа выражается в соединении и разъединении электрической цепи. Таким образом и осуществляется включение и выключение света. Между тем, переключатель обладает более широкими возможностями. Он способен соединять, разъединять электрическую цепь, то есть выполнять функции выключателя. Но помимо этого, переключатель может еще и создавать новую электрическую цепь. Это достигается за счет наличия у него трех контактов.
Выключателя устанавливаются в соответствующих помещениях и используются для включения или выключения осветительных приборов, которые находятся в этом же помещении. При этом с помощью переключателей можно управлять одним и тем же осветительным прибором из нескольких мест. В качестве примера можно привести управление светильниками в коридоре. Заходя в коридор, можно при помощи переключателя включить свет. А пройдя по нему и оказавшись в конце коридора, с помощью другого переключателя удастся выключить свет.
Для того, чтобы иметь возможность включать или выключать освещение из трех и даже более различных точек, следует использовать так называемые проходные переключатели. В этом случае, ближе к началу и к концу электрической цепи следует смонтировать по одному одноклавишному переключателю. А уже между ними можно устанавливать любое количество переходных переключателей.

Таким образом, переключатель представляет собой более функциональное изделие. Оно отлично подходит в случаях, когда освещается довольно большое пространство. Это может быть протяженный коридор или несколько лестничных пролетов. Благодаря возможностям переключателей, управлять работой осветительных приборов на всем протяжении электрической цепи можно будет из любого места.

При этом такие места может определить сам заказчик, при выполнении электромонтажных работ. То есть удастся создать простую, надежную и комфортную систему управления осветительными приборами. При этом принципиальное отличие выключателей и переключателей заключается именно в количество контактов. Данное значение и обуславливает более широкие полезные возможности переключателей.

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Миниатюрные

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

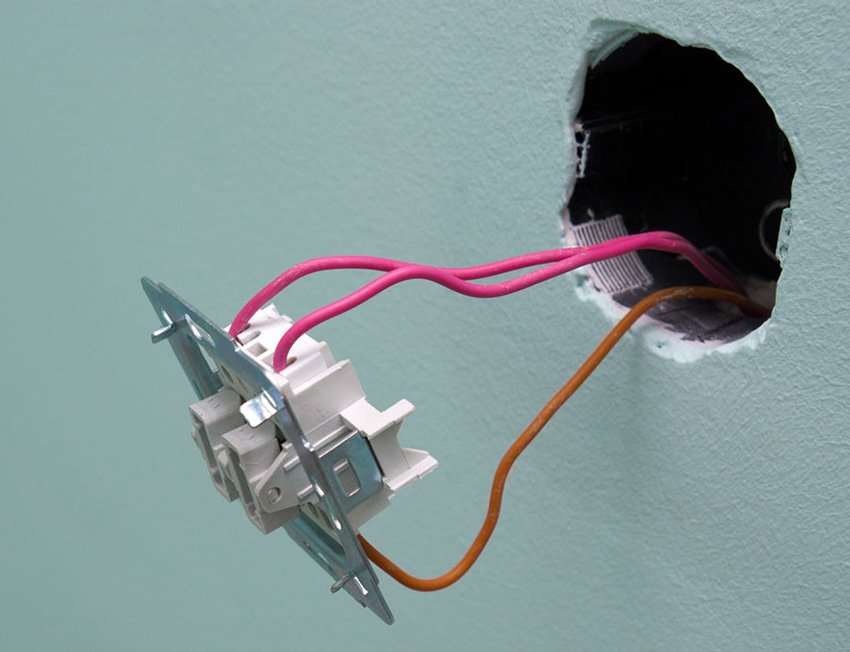

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Схема подключения выключателей из нескольких зон

Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку. Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия

Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.

Подключение перекрёстного выключателя проводится в несколько действий:

разрабатывают электрическую схему соединений;
высверливают каналы, необходимые для укладки проводки;
в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;

Эту задачу выполняют после отделочных работ

Работа выполняется после отключения электричества

Известные производители проходных переключателей

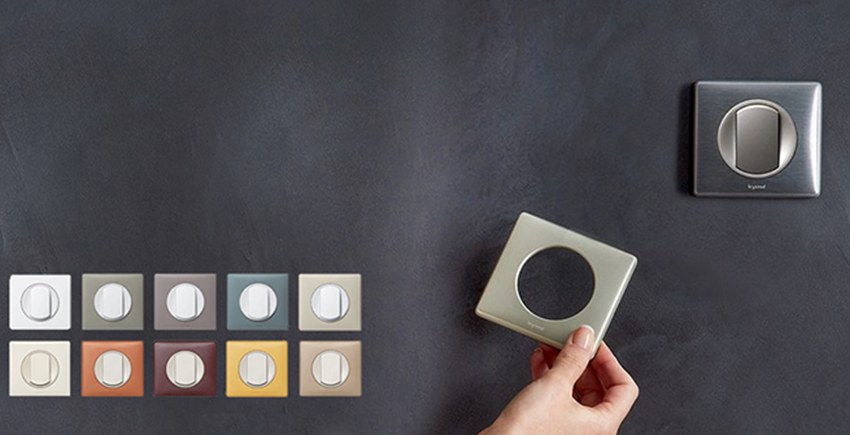

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

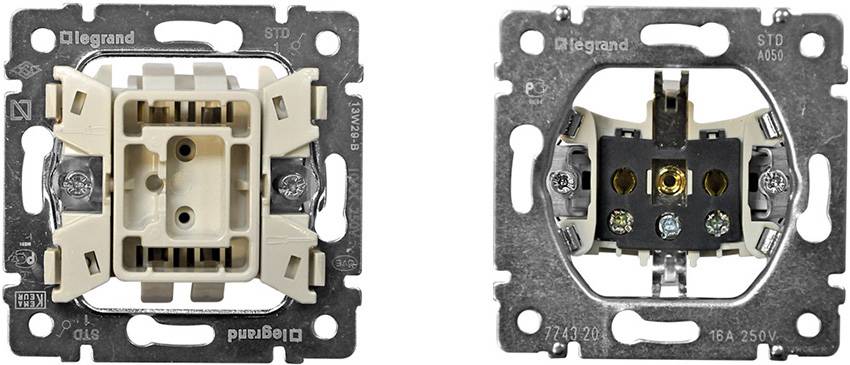

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

у обычного одноклавишного 2 контакта;
у проходного -3;
у перекрёстного — 4.

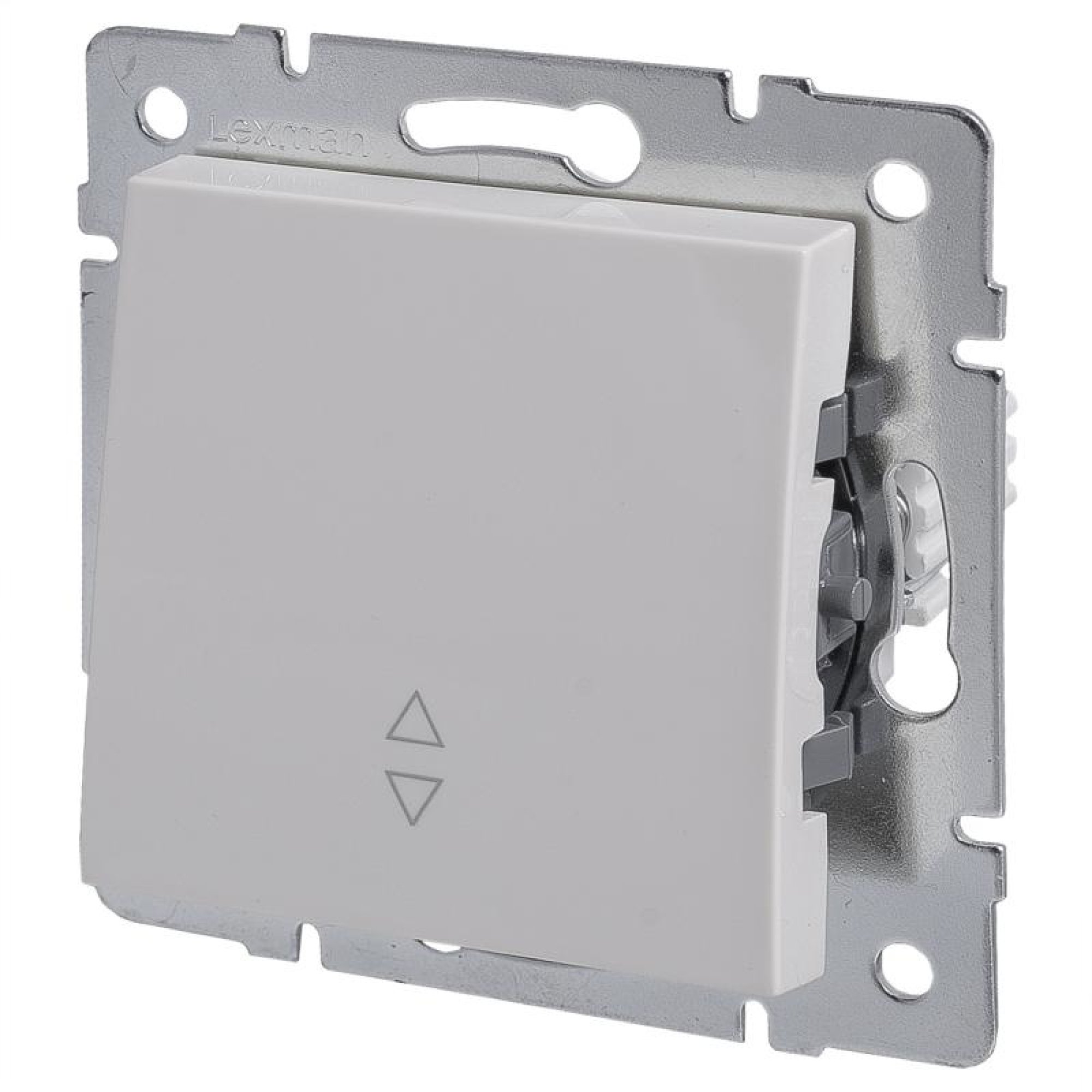

У одноклавишного проходного выключателя 3 контакта

У обычного одноклавишного выключателя 2 контакта У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Применяется в складских помещениях

Применяется как украшение интерьера

Используется в жилых помещениях

Управляет 2-мя цепями

Используется в помещениях с повышенной влажностью и для уличного освещения

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Напряжение	220–230 В
Сила тока	10 А
Материал корпуса	термопласт поликарбонат пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Доп. услуги по электрике

Электромонтажные работы в стиле ретро
Современная электрика в стиле Модерн
Проектирование электрики
Электролаборатория
Замер сопротивления изоляции
Консультация электрика
Установка и замена электросчетчика
Установка столбов и опор ЛЭП
Подключение электрического котла к сети
Электрическое отопление дома
Установка стабилизатора напряжения
Установка электрического водонагревателя
Заземление загородного дома
Молниезащита
Модульно-штыревое заземление
Монтаж и прокладка СИП кабеля
Монтаж тросовой электропроводки
Соединение и удлинение электропроводки
Штробление стен под электропроводку
Проверка состояния электропроводки
Электрика своими руками
Монтаж и эксплуатация электрооборудования
Замена лампочек …
Поставка кабельной продукции
Правила устройства электроустановок → ПУЭ

Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

Переделываем двухклавишный выключатель

Для разборки прибора – поддеваем отверткой клавиши, выкручиваем фиксирующие болты спереди, выкручиваем болты фиксирующую конструкцию сзади, аккуратно снимаем верхнюю крышку. На этом этапе, во-первых, проверяем съемность контакта с зажимом (лучше это спросить у продавца, прежде чем разбирать выключатель), во-вторых, проверяем работоспособность выключателя при развернутом на 180 градусов коромысле (лучше почитать в интернете). Если оба условия выполнимы, можно приступить к созданию проходного выключателя.

Коромысло переворачиваем, а кнопки объединяем в единую синхронно двигающуюся конструкцию. Осталось проверить работоспособность.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

выходных контактных клемм для подключения проводов;
механизма крепежа к стене;
токопроводящих перемычек, находящихся внутри корпуса;
группы контактов;
механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
Маркировки пары — вход и выход.
Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Положительные моменты проходных и перекрёстных устройств:

Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
Высокая надёжность, благодаря отсутствию автоматики.
Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Проходной и перекрестный выключатель

Обычный выключатель способен только замкнуть или разомкнуть электрическую цепь. Но этого недостаточно для обустройства управления освещением из двух и более разных точек.

Для этих целей используются проходные выключатели, которые еще называют переключателями. С их помощью не только разрывают электрическую цепь, но и переключают потребители тока с одной линии на другую.

В конструкции проходного выключателя предусмотрено два неподвижных контакта и один подвижный, который коммутирует свой проводник с одним из контактов. Понять устройство и принцип работы переключателя можно из рисунка 1. Проходные выключатели всегда работают в паре.

Рисунок 1. Схема, объясняющая работу проходных выключателей

Эта схема прекрасно иллюстрирует принцип работы переключателей. Они замыкают цепь лишь тогда, когда оба контакта находятся в одинаковом положении – соединяют либо верхний (на схеме), либо нижний проводник.

Для того, чтобы выключить свет – достаточно перекоммутировать любой из выключателей. Когда контакты окажутся в различных положениях – цепь будет разорвана. Включение света также выполняется любым переключателем.

Рассматриваемая схема эффективно работает, но с точки зрения экономии проводки, она не рациональна, так как приходится прокладывать дополнительный двужильный провод для соединения контактов переключателя. В длинном коридоре такая расточительность может быть ощутимой. Ниже я предоставлю вам более экономичную, простую схему.

Перекрёстный выключатель

Как быть, если ваша комната находится посредине длинного коридора?

Оказывается, такая возможность существует. Для этого необходимо приобрести перекрёстный (реверсивный) выключатель. Принцип его работы понятен из схемы на рисунке 2. У этого устройства не один, а два подвижных контакта, которые коммутируют линии между проходными выключателями. Они связанные между собой.

Рисунок 2. Схема управления освещением с трёх мест

Установив перекрёстный выключатель в нужной точке, например, у дверей своей комнаты, вы сможете управлять освещением из этой третьей точки. Существует схема включения освещения с четырёх и более точек (рис. 3).

Эта схема полезна для обустройства освещения:

в длинных коридорах, с которых имеются входы в отдельные комнаты;
на маршевых пролётах между этажами;
у кроваток в детских спальных комнатах, что позволит детям независимо включать/выключать свет;
в частных домах, для удобства управления уличным освещением и т.п.

Рисунок 3. схема управления освещением из четырёх точек

Для чего нужны перекрестные выключатели?

Перекрестные переключатели устанавливают в том случае если необходимо управлять потребителем (лампочками освещения) с трех и более мест.

Такой вариант позволяет включить, к примеру, свет из любого места где расположен переключатель. Например стартовый переключатель устанавливается у входной двери, концевой — у самой дальней, а перекрестные переключатели — возле остальных дверей (комнаты, кухни, с/у. ).

Они устанавливаются как с одно клавишными проходными переключателями, так и с двух клавишными. В первом варианте к «перекрестнику» подходит 4 провода, а во втором — 6 штук и соответственно первый выполнен с одной клавишей, а второй — двух клавишный.

Перекрёстные выключатели нужны в основном, для создания комфортных условий использования электрического освещения в жилых домах, а так же для экономии денежных средств на освещении мест общего пользования в многоэтажных жилых домах. Поясню — в многоквартирных жилых домах гостиничного типа, в семейных и студенческих общежитиях имеются длинные коридоры со множеством дверей, а так же в жилых домах до 5 этажей включительно ( где нет лифтов), при входе в подъезд, или в общий коридор — жилец включает свет и подойдя к своей квартире — выключает свет. также — выходя из своей квартиры, жилец включает свет в подъезде (коридоре), а подойдя к выходу из подъезда (коридора) — выключает свет. Экономия на лицо!

Все промежуточные выключатели (кроме первого и последнего — это проходные) и есть перекрёстные. Их может быть установлено любое требуемое количество, к примеру, в подъезде 5 этажного дома их будет установлено 3 шт и 2 проходных. Отличаются перекрёстные выключатели от проходных количеством контактов: у одноклавишного проходного выключателя их 3, а у аналогичного перекрёстного их 4 ( и 5- я перемычка) — соответственно, к проходному подходят 3 провода, а к перекрёстному — 4 провода. У двух клавишного проходного выключателя 6 контактов, а у аналогичного ему перекрёстного 8 контактов — соответственно, к проходному подходят 5 проводов(и перемычка), а к перекрёстному — 8 проводов. Двухклавишные выключатели используются для управления 2 -я разными цепями освещения.

Стоимость проходных выключателей 150 — 300 руб/шт, а перекрёстных 350 — 900 руб/шт. Работают перекрёстные выключатели в цепи всегда совместно с 2- я проходными. В последнее время всё большую популярность завоёвывают различные автоматические датчики включения освещения, вытесняя проходные и перекрёстные выключатели с рынка.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

красный – фаза;
синий – 0;
желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
кабель от одного проходного выключателя до расключающей коробки;
кабель от другого проходного выключателя до коробки расключения;
кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Выводы и полезное видео по теме

Видеоматериал о практике управления световыми приборами с помощью перекрёстного коммутатора.

Как установить и развести линии проводов от проходных выключателей к перекрестному и каким образом выполнить подключения приборов:

Преимущества применения ПВ очевидны, причём и с точки зрения удобства для пользователя и в плане экономии энергоресурсов. Именно поэтому рассмотренные электрические приборы быстро набирают популярность и в быту, и в промышленно-хозяйственной сфере.

Хотите дополнить изложенный выше материал полезными замечаниями, схемами подключения или монтажными рекомендациями? А может вы заметили неточности или несоответствия в этой статье? Пишите, пожалуйста, свои замечания и советы в блоке комментариев.

Иногда появляется необходимость в управлении светом из разных мест одного и того же помещения. Такая потребность особенно актуальна в длинных коридорах, на лестничных площадках, в подвалах, в больших по площади комнатах.

Читать также: Как устроен циклонный фильтр

Чтобы иметь возможность независимого включения и отключения приборов освещения из нескольких точек, понадобятся проходные и перекрестные переключатели. Пара проходных устройств обеспечат возможность управления двумя удаленными точками, а перекрестный выключатель позволит включать и выключать свет с трех и более мест.
