Как подключить проходной выключатель: пошаговая инструкция

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

Legrand;
Schneider Electric;
ABB;
Viko;
Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Legrand Celiane	1	300
	Legrand 774308 Valena	2	380
	Legrand Kaptika	1	180
	legrand Etika	2	200
	Legrand Quteo	2	120

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Schneider Electric Unica	2	500
	Schneider Electric Unica	1	610
	Schneider Electric Этюд	1	230
	Schneider Electric Sedna	1	280
	Schneider Electric Sedna	2	500
	Schneider Electric Glossa	1	110

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	ABB Basic 55	1	310
	ABB Zenit	1	200
	ABB STYLO	1	570
	ABB TACTO	1	930
	ABB TACTO	2	1180

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Viko Carmen	1	190
	Viko Karre	1	180
	Viko Vera	1	290
	Viko Vera	2	220
	Viko Karre	2	180
	Viko Palmiye	1	170

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Lezard Мира белый	1	200
	Lezard Мира ольха	1	330
	Lezard Nata кремовый	1	180
	Lezard Nata белый	1	150
	Lezard Мира ольха	2	270

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно. Для понимания того, как подключить тройной двухклавишный выключатель достаточно поставить перемычки на клеммы обычного перекрестного переключателя.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схемы подключения

На проходных аппаратах собирают схемы управления осветительными приборами так, чтобы включать-отключать свет можно из двух или более точек одной манипуляцией независимо от положения других коммутационных элементов.

Включение света из двух мест

Схема коммутации из двух точек.

Для построения схемы включения-выключения светильников из двух точек потребуется два переключателя с перекидными контактами. Из схемы видно, что в каком положении ни находился бы первый элемент, вторым можно замкнуть и разомкнуть цепь питания лампы.

Если применить двойной переключатель, можно управлять двумя светильниками или группами светильников. Например, точечным или общим освещением комнаты. Либо вместо второй лампы можно подключить другого потребителя (систему принудительной вентиляции и т.п.).

Схема коммутации из двух точек двумя потребителями.

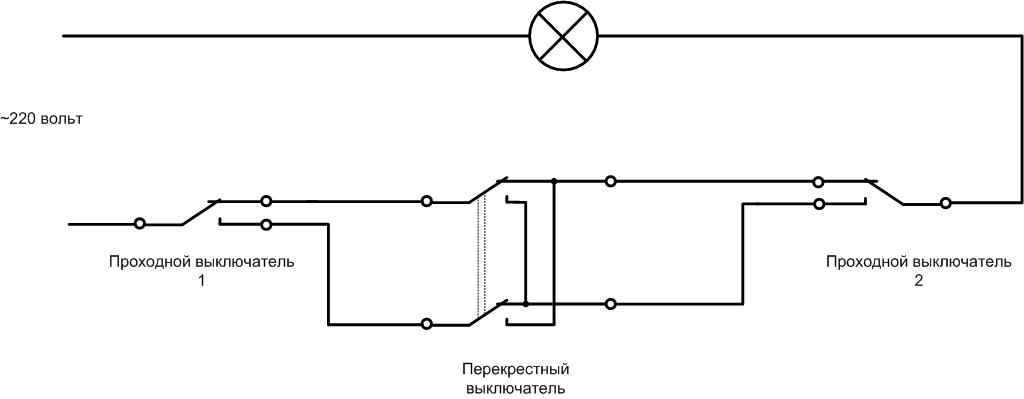

Управление светильниками из трех точек

Чтобы независимо включать светильники из трех точек, в дополнение к перекидным приборам понадобится еще перекрестный. Его клавиша управляет контактной группой, содержащей две перекидные пары, соединенные особым образом:

каждая пара имеет свой раздельный вход;
нормально разомкнутый контакт одной пары соединяется с нормально замкнутым контактом другой пары и подключается к общей клемме;
нормально замкнутый контакт одной пары соединяется с нормально разомкнутым контактом другой пары и подключается к другой общей клемме.

Схема перекрестного переключателя.

Такой прибор еще называют реверсивным – с его помощью можно поменять полярность постоянного напряжения на нагрузке, и реверсировать направление вращения, например, двигателя постоянного тока.

Коммутация из трех точек.

Такая схема подключения проходных и перекрестного выключателей пригодится в Т-образных проходах или в детских комнатах на двоих.

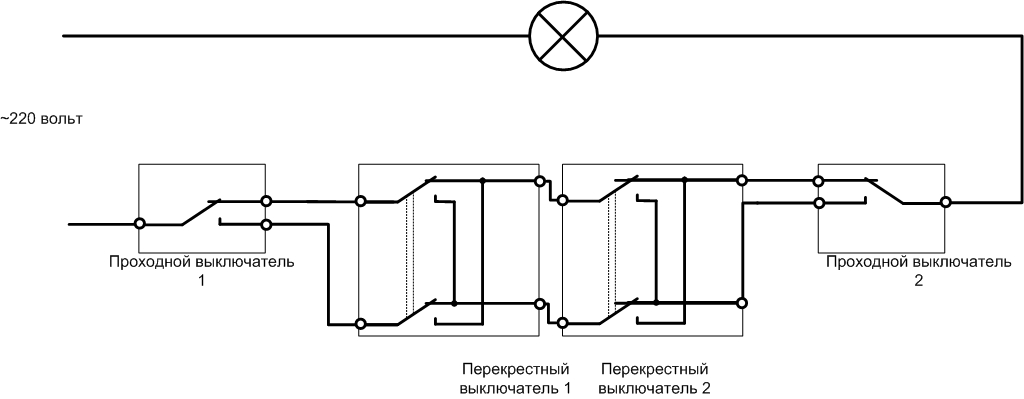

Управление светильниками из четырех точек

Добавлением одного промежуточного реверсивного аппарата можно управлять светом из четырех различных мест.

Коммутация из четырех мест.

Схема кажется громоздкой из-за обилия контактов. Но по факту выключатели подсоединяют друг к другу кабелями всего лишь из двух жил.

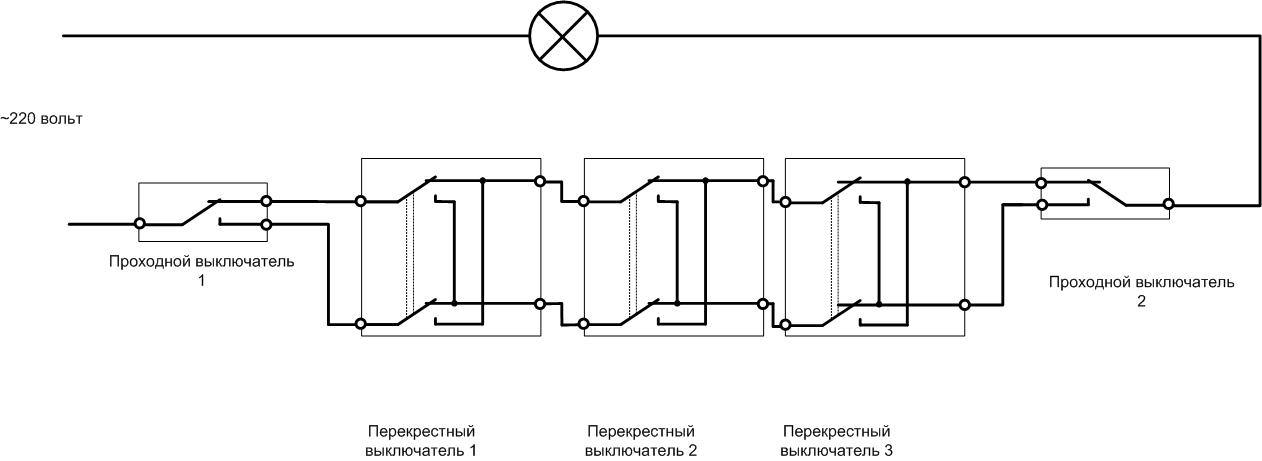

Независимое управление светом из пяти мест

По тому же принципу можно увеличить количество пунктов включения и выключения осветительных приборов до пяти.

Схема включения-отключения света из пяти точек.

Добавление каждого промежуточного реверсивного элемента увеличивает количество точек управления на единицу. Теоретически число точек включения ламп можно нарастить до бесконечности, потребуется лишь достаточное количество перекрестных включателей. На практике редко где может понадобиться даже пять элементов управления.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
С противоположной стороны проделывается штроба под второй подрзозетник.
Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.
От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
Выполняются петли по 30-40 см под плафоны.
В распределительный короб и в подрозетики прокладываются концы кабеля.
Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения. Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВт	Ток, А	Длина, м	Сечение, мм2
1	4,6	34,5	1
2	9	17,5	1
3	13,5	17,5	1,5
3,5	16	24,5	2,5
4	18	21,5	2,5
6	27	23	4
8	36,5	25	6

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92 и гл. 1 ПУЭ:

нейтраль – синего или голубого цвета;
заземление – желто-зеленое;
фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
Подключение на осветительный прибор 1-2 нулевых проводников.
Прокладка двухжильного кабеля питания к распределительному коробу.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

Подключить к одному из кабелей светильника нулевой провод.
Подключить к входному контакту одного из проходных переключателей провод фазы.
Подключить к входному контакту второго переключателя свободный кабель светильника.
Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

Соединение кабеля нужно производить в распределительных коробках;
Укладывают провод не ближе 15 см от поверхности потолка;
Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
Крепить провод нужно дюбель-хомутами подходящего размера.

Подключение проходного переключателя

Перед тем, как сделать проходной выключатель в одной из комнат, нужно обратить внимание на следующие важные моменты:

Подключение такого переключателя требует наличия трехжильного силового кабеля ВВГнг-Ls 3*1,5 или NYM 3*1.5мм².
Сам прибор должен быть соответствующего типа. На стандартных выключателях схема работать не будет. Поэтому во время покупки конструкции проверьте количество контактов с тыльной стороны устройства: стандартные конструкции с одной клавишей оборудованы 2 клеммами (вход и выход из цепи), а маршевые — 3 (1 клемма сверху и 2 снизу).

Теперь рассмотрим, как подключить проходной выключатель по схеме управления светом из 2-х мест. Первым шагом выполняется установка прибора в подрозетнике. Для этого нужно аккуратно снять накладные рамки конструкции и саму клавишу, это поможет увидеть расположение контактных клемм. Затем определяют общее звено среди них. Многие производители размещают схему проходных выключателей непосредственно на изделиях.

Если электрической схемы нет, то можно воспользоваться специальным тестером, который поможет прозвонить цепь. Нужно поочередно пройтись по всем контактам и остановиться на том, на котором прибор покажет «0» и будет издавать длительный звук. Это и будет общая клемма, к которой подключается фаза с кабелем питания. К остальным звеньям подводят оставшиеся 2 провода. Очередность здесь значения не имеет. После этого на переключатель возвращают клавишу и рамку и закрепляют в коробке под розетку.

С выключателем, который будет располагаться в другом конце помещения, проводят точно такую же процедуру.

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.
Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.
Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.
Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

Цены на проходной выключатель

~~проходной выключатель~~
В ней используются 2 проходных выключателя одинарного типаВыключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

Схема для контроля освещения из двух мест

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Пошаговая инструкция монтажа

Определить, где находятся провода, дабы не повредить их.
Обозначить будущее месторасположение распределительной коробки.
Установить монтажную коробку.
Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.
