Селективность узо

Классификация селективного УЗО

За счет селективности исключено срабатывание последующих защитных устройств. Это позволяет быстро найти и устранить неисправность, из-за которой произошло срабатывание, с одновременным сохранением работоспособности на других участках электрической цепи.

Основной функцией устройств защитного отключения является защита людей от поражения электрическим током. Поэтому, рассматривая основные виды УЗО, следует в первую очередь учитывать их классификацию по току, при котором наступает срабатывание. Противопожарные защитные устройства реагируют на ток в 100 ,300 и даже 500 мА, тогда как для человека опасность наступает уже при 50 мА. Следовательно, не все УЗО могут быть использованы для защиты людей от поражения током. С этой целью применяются устройства, отключающие ток уже при 10-30 мА.

Селективные функции УЗО можно рассмотреть на простом примере. В современных квартирах, оборудованных по всем правилам, в электрощит устанавливается вводный автомат общего назначения. Следом за ним монтируются групповые приборы, обеспечивающие защиту отдельных потребителей или целых групп. Например, если утечка тока произошла в электрической плите, а селективность обеспечена должным образом, то в этом случае отключается лишь УЗО, защищающее данную плиту. В то же время другие группы потребителей, а также вводное УЗО остаются во включенном состоянии.

Классификация защитных устройств осуществляется еще и по количеству полюсов. Обычные УЗО имеют два полюса и применяются в однофазных сетях, а устройства, используемые в трехфазных сетях, оборудуются четырьмя полюсами.

Решая вопрос, какое УЗО выбрать, необходимо учитывать способы функционирования этих устройств, разделяющихся на несколько категорий:

  • «АС» – устанавливаются в сетях переменного тока и реагируют только на него.
  • «А» – могут использоваться не только при переменном, но и при постоянном токе. Срабатывание происходит в обоих случаях.
  • «В» – работает с тремя видами токов. Кроме постоянного и переменного, прибор взаимодействует с выпрямленным дифференциальным током.
  • «S» – относятся к категории селективных защитных устройств с определенной задержкой отключения.
  • «G» – данные УЗО аналогичны предыдущей категории, но задержка по времени у них значительно меньше.

Классификация защитных устройств подразумевает их разделение по техническому исполнению. В связи с этим они могут быть электромеханическими и электронными. Первый тип не требует электропитания и реагирует на дифференциальный ток. Во втором виде для работы требуется отдельный источник питания, поэтому они не получили такого широкого распространения, как первый вариант. Подключение электронных защитных УЗО осуществляется не только к внешним источникам, но и к защищаемой сети. Они могут автоматически отключать сеть при выключении дополнительного питания. При возобновлении электропитания сеть автоматически включается. Однако некоторые типы устройств не могут выполнять эту функцию.

Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

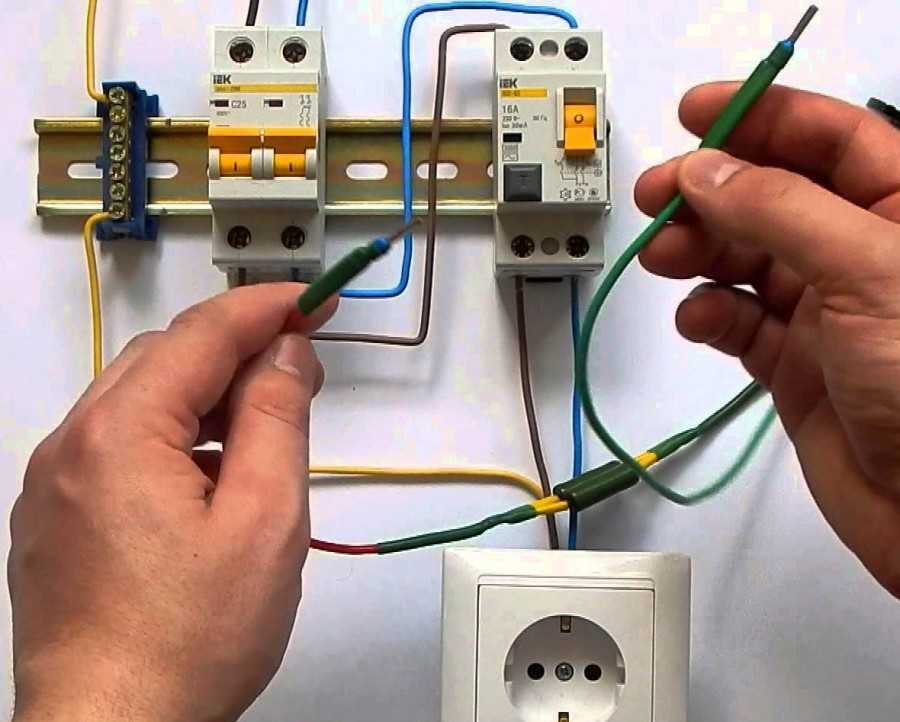

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках. Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой

Включите все нагрузки, подключенные к защищаемой сети

Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить.

Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО.

Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА.

Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф.

току, а именно УЗО 30мА.

Важно

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом – УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Схема подключения УЗО

Схема подключения УЗО рассмотрим на примере. На фото.  1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре  с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше  наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО  ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) – с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы , соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

Схема УЗО в квартире

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

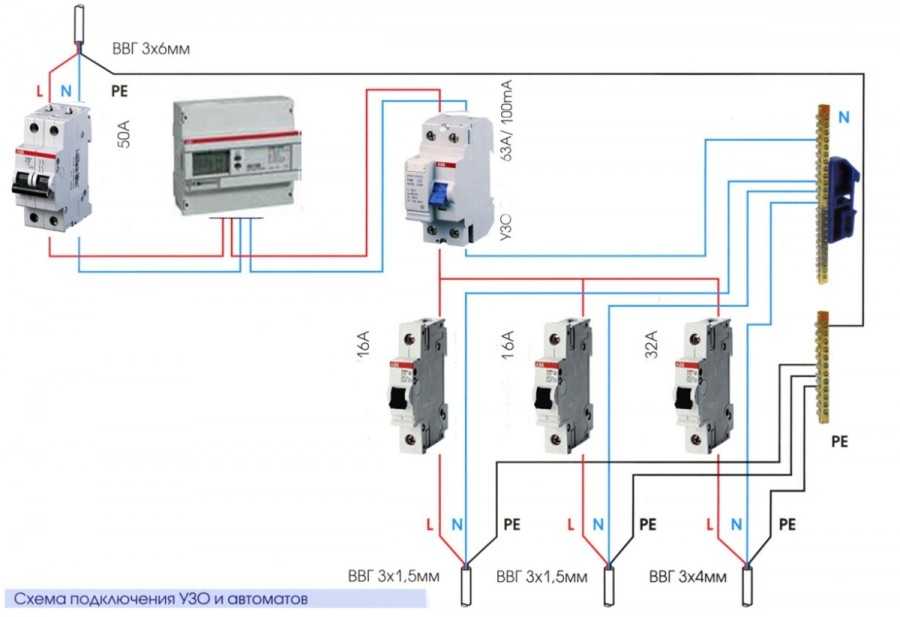

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Схемы подключения УЗО селективной отсечки

Собственно, схемные решения в данном случае теоретически не имеют каких-то особенностей, которые отличали бы их от построения схем с другими типами приборов группы.

Другой вопрос, в какой последовательности включать, допустим, селективную отсечку и отсечку на прямое касание?


Типичное исполнение прибора, которым обеспечивается блокировка электропитания на случай утечки тока и прямого касания. Настройка по току отсечки, как правило, составляет не менее 30 мА

Если же рассматривать аппарат селективного отключения в единичном варианте, то он в этом случае является элементом простейшей схемы и монтируется стандартно:

  1. Первым устанавливается автоматический выключатель.
  2. Далее следует УЗО типа S.
  3. Затем нагрузочная цепь.

Между тем защиту применяют в самых разных вариантах пользования электрическими сетями.

К примеру, необходимо обеспечить высокую надежность работы трехфазного электродвигателя. Как в этом случае организовать защиту через УЗО селективного типа?


Другой вариант исполнения – четырехполюсный аппарат – более удобное, с точки зрения возможностей конфигурации электрической разводки. При помощи этого модуля легче манипулировать с разводкой «земляной» шины

Здесь успешно подойдет четырехполюсный прибор, с помощью которого можно организовать схему защиты от КЗ (короткого замыкания) обмоток.

Подключение также осуществляется посредством промежуточной вставки УЗО. То есть прежде включается автомат, вторым номером идет селективная защита, третьим – электродвигатель.


Вариант схемного решения с электрическим двигателем. Простое и довольно эффективное решение по защите мотора от возможных межфазных замыканий или коротких замыканий на корпус

Однофазную схему под стандартные нужды, такие как освещение и электропитание, можно довольно просто сконструировать, применив двухполюсный прибор и несколько автоматических выключателей.

Разводка однофазных каналов в каждую отдельную комнату выполняется через автоматические выключатели, которые запитываются фазой, исходящей от аппарата защиты.

Это, можно сказать, классическое схемное решение, которым пользуются в большинстве случаев владельцы муниципального жилья, собственники домов, коттеджей.


Классический схемный вариант с одним прибором токовой защитной отсечки под разводку нескольких электрических цепей. Обычное решение в домах старых построек, где не предусматривалось использование земляной шины

Современные проекты жилья предполагают организацию схем с обязательным присутствием заземляющей шины. Поэтому для таких решений характерным является незначительное изменение/дополнение схемы разводки.

В частности, дополнительным элементом разводки становится заземляющий проводник (PE), который является такой же неотъемлемой частью, как и шина нуля.


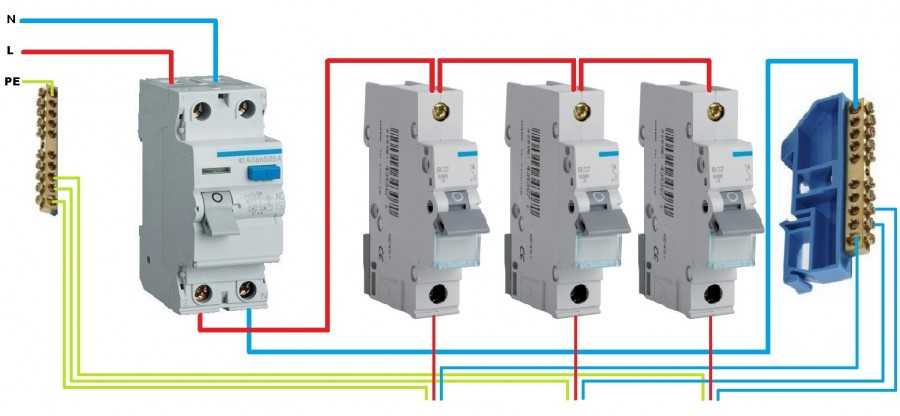

Альтернативное схемное решение с той же секторальной вариацией разводки и с применением тех же приборов. Только в этом варианте уже используется заземляющая шина. Подобный пример видится более эффективным в плане защиты

В квартирах, домах, коттеджах устройства селективной защиты выступают обязательным дополнением квартирного электрощита, когда жильцы пользуются бытовыми приборами:

  • стиральной машиной;
  • посудомоечным агрегатом;
  • мощной электрической плитой (печкой).

Причем этот тип аппаратов (селективных) выступает, как правило, второй защитной ступенью, тогда как на первой ступени действуют УЗО отсечки при непосредственном прямом контакте.

То есть имеет место групповое включение устройств и это действительно эффективный вариант в плане безопасности эксплуатации бытовых электрических сетей.

Выбор защитных устройств

Если потребление электроэнергии происходит по простой схеме, по цепи протекает синусоидальный ток. Утечка будет аналогичной формы и здесь можно применять приборы типа АС.

В современных бытовых приборах все чаще применяются схемы управления с отсечкой по фазе. Устройство типа АС на них реагировать не будет и здесь лучше применять УЗО типа А, которое реагирует также на синусоидальный ток. Устройства можно применять совместно, например, для освещения лампами накаливания подойдет тип АС, а для розеток, к которым могут быть подключены приборы с импульсным регулированием — тип А. Но если придется менять освещение на энергосберегающие лампы с управлением яркости путем отсечки по фазе, придется также заменить устройство типа АС на А. Иначе оно не будет работать.

С целью разделения срабатывания по уровням электрических цепей необходимо применять селективные приборы. На главном вводе устанавливается тип S, на втором уровне — G, а затем приборы мгновенного срабатывания.

УЗО выбирается на одну ступеньку выше по номинальному току, чем подключенный в паре с ним автоматический выключатель, который может длительное время работать при превышении нагрузки. Если на вводе стоит автомат на 50 А, к нему подойдет УЗО селективное 63А.

По требованиям стандартов, на лицевых панелях приборов указываются номинальные значения напряжения, а также продолжительного и отключающего тока ∆i. Если есть обозначение синусоиды — это тип АС. Наличие под ней двух положительных полупериодов означает тип А. Селективные УЗО обозначаются буквами S и G. Номинальный ток КЗ указывается в рамке. Устройство должно выдержать его нарастание до максимума, пока автомат не отключится. Обычно ток не успевает достичь предельной величины. УЗО отключает цепь с дефектом заранее, пока еще не произошел нагрев проводника и не воспламенилась изоляция.

Второй параметр – ток отключения.

Ток отключения выбирается из ряда в Таблице 3. Электроприемники и проводка из-за несовершенства изоляции или внутреннего устройства содержат собственную, естественную

утечку. Перед установкой защитного отключения желательно произвести ее измерение компетентной энергоснабжающей организацией. Ток утечки можно рассчитать исходя из естественной утечки в 0,4 мА на 1 А потребления для нагрузки и в 10 мкА (0,01 мА) на 1 метр проводки. Согласно правилам (ПУЭ) номинальное значение не должно менее чем в три раза превышать естественное значение.

Величина тока отключения, мА Потребитель (по ПУЭ)
6 ПУЭ не регламентируется, но применяется для маломощных потребителей или для влажных помещений (кухни, ванные, бойлерные)
10 Одиночное устройство, потребляющее не более 16А
30 Розетки, переносные потребители, металлические здания
100 Группы или стационарные потребители – электроплиты, нагреватели
300 — 500 Защита от пожара.

ТАБЛИЦА 3. Номинальный ряд УЗО и рекомендуемый потребитель электроэнергии.

Продолжаем пример 1. Примем ток потребления равный значению автомата (на практике значение указывается в паспорте устройства) – 2А, проводка будет длинной 20 м. Исходя из этих данных:

Iест=2х0,4 + 20*0,01 = 0,8 + 0,2 = 1 мА. Выбираем дифзащиту с минимальным значением в 6 мА.

Особенности подключения

Надо помнить, что стандартное УЗО работает на защиту человека, не реагируя на замыкание или излишнюю нагрузку. А вот дифавтомат рассчитан на любые нарушения в работе цепи. УЗО можно ставить параллельно обычным автоматам, задавая им работу в паре, или же остановить выбор на дифавтомате.

Чтобы понять, как правильно подключить УЗО, необходимо рассмотреть несколько вариантов:

  • Базовым подходом будет подключение после счетчика учета, который в свою очередь идет за центральным автоматом.
  • Предпочтительная последовательность такова: За центральным автоматом идет счетчик, после которого монтируется селективный УЗО. Затем врезается групповой автомат, а за ним уже идут групповые защитные устройства.

Итак, устройство врезается как можно ближе к счетчику, как это видно по фото УЗО в щитке. А вот ставить общее устройство для зашиты на старую разводку TN-C не допустимо. Но если возникает необходимость установить прибор для безопасности? Тогда надо ставить его уже после автоматов, идущих на приборы.

Также следует учесть и некоторые правила монтажа:

  • исключить возможность объединения после УЗО провода «ноль» с заземлительной клеммой;
  • не допускать неполного фазного подключения;
  • не подключать провод нагрузочного типа до защитного устройства к рабочему проводнику;
  • не крепить ноль с защитным проводом при установке розеток;
  • исключить непреднамеренную ошибку при выборе полярности в момент подключения УЗО;
  • не соединять нейтраль и фазу, прошедшие через защитный прибор, с иными нулевыми и фазными проводниками.

Сложнее обстоят дела в квартирах с отсутствующим заземлением. В таком случае действует иная инструкция для подключения:

  • Во-первых, ставить общее устройство нельзя.
  • Во-вторых, для каждых потребителей нужно предусмотреть защиту отдельными УЗО.
  • В-третьих, проводники защитного типа от розеток должны максимально быстро заводиться на защитную клемму.
  • В-четвертых, при каскадном подключении верхние защитные приборы должны быть менее чувствительны по сравнению с идущими за ними устройствами.

Устройства защитного отключения позволяют существенно обезопасить человека, исключив получение электротравм вследствие токовых утечек. Устанавливать это прибор собственноручно не рекомендуется. Для качественной и безопасной работы электросети целесообразно привлечь к работе специалистов.

Как устроено УЗО?

УЗО также называют выключателем дифференциального тока. Назначение остается прежним: отключать цепь при появлении утечки тока. Основным элементом устройства является тороидальный трансформатор с несколькими витками нулевого и фазного проводов, включенных встречно. Результирующее магнитное поле при нормальной работе прибора остается равным нулю. Утечка в землю нарушает баланс, во вторичной обмотке возникает напряжение, при достижении которым определенной величины происходит отключение электрической цепи с помощью пускового и исполнительного механизмов.

Для УЗО нужна заземляющая шина РЕ. В противном случае, когда появляется потенциал на корпусе электроприбора из-за поврежденной изоляции, утечки тока нет, и при прикосновении к нему и заземленным металлическим частям (радиатор отопления, водопроводные трубы) можно получить ощутимый удар током. При этом защитное устройство сработает, но будет лучше, если это произойдет от утечки в землю.

Для надежной работы защитного устройства следует проложить заземление. При работе по такой схеме УЗО разорвет цепь еще до прикосновения к металлическому корпусу оборудования или бытовой техники.

Разновидности селективных УЗО

Стандартно для бытовых нужд используется переменное напряжение величиной 220 В и частотой тока равной 50 Гц. Однако в мире электротехнике все не так однообразно. Некоторые потребители питаются от напряжений других величин. Потребляемый ток может быть и постоянным. Поэтому УЗО производятся самыми разнообразными:

  1. Категория AC. Используются в цепях переменного тока. Нечувствительны к утечкам постоянного тока. Пример — (АВВ FH202)
  2. Кат. A. Универсальны. Используются в сетях с постоянным и переменным током (ИЭК ВД1-63)
  3. Кат. S. Используются для построения селективных защит с большими выдержками времени (АББ F204 A S-63/1).
  4. Кат. G. Применяются для селективных защит, но обладают большими временными характеристиками (Eaton Electric модель PFIM-G).


УЗО категории АС

Разновидности селективных УЗО

Стандартно для бытовых нужд используется переменное напряжение величиной 220 В и частотой тока равной 50 Гц. Однако в мире электротехнике все не так однообразно. Некоторые потребители питаются от напряжений других величин. Потребляемый ток может быть и постоянным. Поэтому УЗО производятся самыми разнообразными:

  1. Категория AC. Используются в цепях переменного тока. Нечувствительны к утечкам постоянного тока. Пример — (АВВ FH202)
  2. Кат. A. Универсальны. Используются в сетях с постоянным и переменным током (ИЭК ВД1-63)
  3. Кат. S. Используются для построения селективных защит с большими выдержками времени (АББ F204 A S-63/1).
  4. Кат. G. Применяются для селективных защит, но обладают большими временными характеристиками (Eaton Electric модель PFIM-G).


УЗО категории АС

Что надо учитывать при выборе УЗО

Для того, чтобы выбрать эффективное и безопасное устройство, необходимо знание некоторых факторов:

  • Понимание назначения и принципа действия, выбранного вами аппарата;
  • Точно знать его параметры и характеристики;
  • Изучение нормативных документов, прилагаемых к устройству.

Немаловажную роль при выборе автомата имеет возраст вашей проводки, состояние и качество соединений. Новая квартира у вас или старая, есть ли поблизости трансформаторная подстанция, температурный режим помещения, где установлен электрощит – это факторы, которые влияют на выбор устройства, которое защитит вас в любых неблагоприятных ситуациях.

Типовая схема электросети дома должна выглядеть следующим образом:

  • Вводной электрический щит;
  • Электрощит на нижнем этаже;
  • Электрощит на втором этаже;
  • Каждый этаж дома имеет электрощит, оборудованный группой автоматов, причем индивидуально для каждой квартиры.

Различают типы УЗО, каждый из которых выполняет определенные задачи. Рассмотрим, по каким показателям происходит классификация УЗО.

Градация:

  • тип утечки тока;
  • время срабатывания;
  • принцип отключения;
  • количество полюсов.

Перед совершением покупки следует точно определиться, для чего вам необходим автомат и какую нагрузку он должен выдержать.

Устройство УЗО

Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки

Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Принцип действия селективного УЗО

Принцип действия селективной защиты основан на разнице во времени отключения. Для примера можно рассмотреть типичную квартиру. Имеется одно общее вводное УЗО. Оно установлено в электрощите. Настроено на отключение через 0,5 с после появления утечки тока. Фазные провода с этого защитного устройства распределяются по групповым УЗО. Они обладают временем отключения в 0,25 с. Через них запитываются розетки в ванной комнате, кухне, гостиной и других помещениях.

Если в ванне произошло замыкание фазного провода на корпус стиральной машины, сработает УЗО с уставкой на отключение равной 0,25 с. Отключится именно это помещение. Вводное УЗО с уставкой 0,5 с не сработает и оставит квартиру под напряжением, так как для отключения не прошло достаточно времени. То есть УЗО 0,25 с сработает быстрее чем 0,5. Отключится ванна, но не вся квартира.


Схема селективной защиты электросети

Особенности селективной защиты

У селективных устройств, в отличие от обычных, предусмотрена возможность подбора по току и времени срабатывания защиты. Соответствующие значения указаны на корпусе устройства. Комбинируя защитную систему по этим параметрам, возможно придать защите свойство селективности.

В результате при возникновении тока утечки в одной из комнат, отключится только аварийное помещение, а не вся электропроводка. Как следствие, время на поиск и устранение неисправности сокращается в разы.

Временные характеристики УЗО типа S

Приборы разных производителей обладают отличающимися свойствами. Различия кроются в токе утечки и времени выдержки, при котором происходит отключение.

Поэтому приборы данного типа принято подразделять на 2 группы:

  • обычные;
  • типа S.


Селективное УЗО от ABB: F202 A S, 63А Сравнение их временных характеристик приведено ниже.

Тип УЗО Время отключения при токе утечки равном Idn 2*Idn 5*Idn
Обычное устройство 0,3 0,15 0,04
УЗО типа S 0,13-0,5 0,06-0,2 0,05-0,15

Режимы работы

Устройство защитного отключения во время эксплуатации способно находиться в одном из двух рабочих режимов:

  • нормальный;
  • аварийный;

Под нормальным режимом работы подразумевается равенство проходящих по L и N проводам токов. В дифференциальном трансформаторе наводятся одинаковые по величине, но противоположные по вектору магнитные потоки. Они компенсируют друг друга. УЗО делает вывод, что утечка тока отсутствуют. Электропроводка продолжает работать в штатном режиме.

При аварийном режиме ток в одном из проводов меньше (больше) на величину утечки. Обычно она не превышает 100 мА. Но даже этого отклонения достаточно, чтобы нарушить равенство магнитных потоков в трансформаторе устройства и привести к срабатыванию УЗО. Электропроводка отключается.

Принцип работы

Основу схемы устройства УЗО составляет дифференциальный токовый трансформатор. Он представляет собой тороидальный сердечник из ферромагнитного материала, на котором располагаются обмотки. Две из них токовые — выполнены фазным и нулевым проводами. Они содержат не более нескольких витков и рассчитаны на номинальный ток устройства. Намотаны эти обмотки в одном направлении таким образом, что при питании нагрузки в нормальном режиме создаваемые ими магнитные потоки в сердечнике уравновешиваются. Это объясняется тем, что при отсутствии цепей утечки токи в фазном и нулевом проводе равны между собой по величине и противоположны по направлению в любой момент времени.

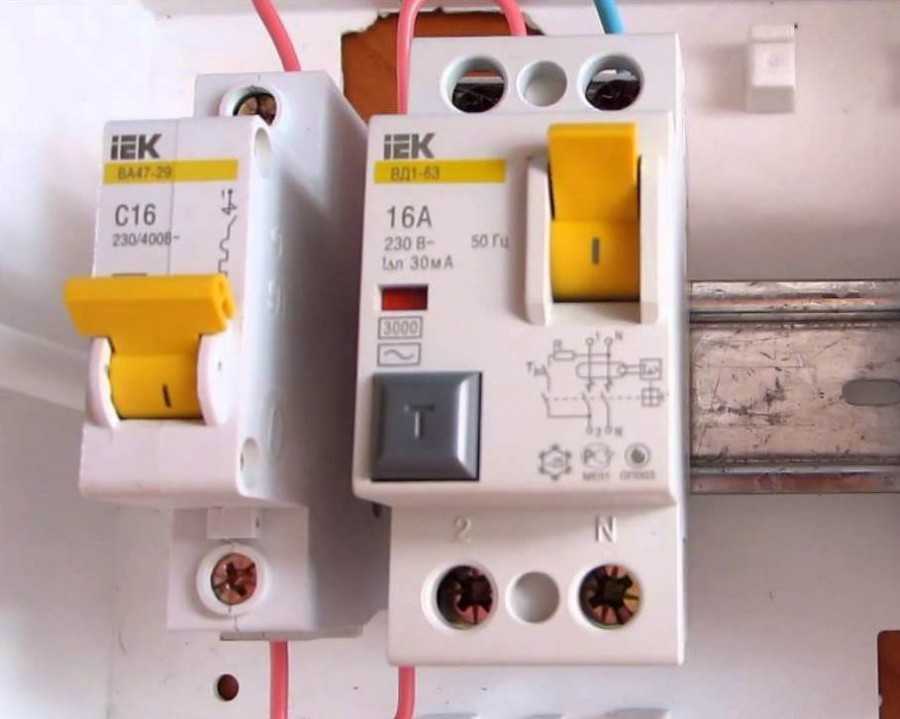

Внешний вид (на примере ABB и IEK).

На фото:

— Двойные цилиндрические клеммы для обеспечения монтажа. — Информация о характеристиках. — Индикатор реального положения контактов (независимо от рычага): красный (замкнуты), зеленый (разомкнуты). — Кнопка «Тест» для периодической проверки работоспособности (обычно раз в месяц).

Третья обмотка трансформатора тока является сигнальной, имеет большее количество витков и выполнена более тонким проводом. Она питает реле, воздействующее на механизм отключения УЗО. Ток в этой обмотке появляется только в случае возникновения токовой разности в фазном и нулевом проводе. При этом в сердечнике трансформатора возникает некий результирующий магнитный поток, который индуцирует ток в сигнальной обмотке.

Вся система сбалансирована таким образом, что исполнительное реле срабатывает при определённой токовой разности фазного и нулевого провода. Данная величина называется дифференциальным током устройства и является одной из его основных технических характеристик

Разность токов фазы и нуля возникает только в случае образования обходной электрической цепи, когда часть тока фазы возвращается не по рабочему нулевому проводу. Данная разность токов равна так называемому току утечки, протекающему мимо рабочего нуля. Таким образом, срабатывание УЗО происходит в том случае, когда значение тока утечки достигает величины дифференциального тока срабатывания устройства.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
