Вольтметр. виды. устройство. работа. применение. особенности

Времяимпульсные вольтметры с двойным интегрированием.

Принцип работы вольтметра подобен принципу работы схемы с времяимпульсным преобразованием, с тем отличием, что здесь в течение цикла измерения Т формируют два временных интервала Т1 и T2. В первом интервале производят интегрирование измеряемого напряжения, а во втором — некоторого опорного напряжения. Длительность цикла измерения Т = Т1+ Т2 заведомо устанавливают кратной периоду воздействующей на входе помехи , что приводит к повышению помехоустойчивости вольтметров.

В ЦВ с двойным интегрированием преобразование «напряжение – временной интервал» (в отличие ЦВ с впемяимпульсным преобразованием) происходит с использованием интегратора. Интегратор – это функциональный блок на операционном усилителе, обеспечивающий связь между входным uвх и выходным uвых напряжениями в виде

Вольтметры двойного интегрирования – наиболее популярная разновидность цифровых вольтметров и мультиметров. Основные их достоинства – простота, высокая помехоустойчивость при достаточной точности.

Структурная схема цифрового вольтметра с двойным интегрированием и временные диаграммы, поясняющие ее работу, представлены на рис. 2.16.

Рисунок 2.16 Цифровой вольтметр с двойным интегрированием:

a — структурная схема; б — временные диаграммы.

Схема содержит входное устройство, двухпозиционный ключ, интегратор, источник образцового напряжения, устройство сравнения, триггер Т, генератор счетных импульсов, управляющее устройство, логическую схему И, счетчик импульсов и цифровое отсчетное устройство.

В начале цикла измерения при t = t0 устройство управления схемы вырабатывает калиброванный импульс UIупр с длительностью T1 = Т0К, где Та — период следования счетных импульсов; К — емкость счетчика. В момент появления фронта импульса UIупр ключ переводится в положение 1, и с входного устройства на интегратор поступает напряжение U/x, пропорциональное измеряемому напряжению Ux. Затем, на интервале времени Т1 = t1 — t0происходит интегрирование напряжения U/x (пропорционального измеряемому Ux) в результате чего нарастающее напряжение на выходе t1 интегратора будет: UИ = ∫Ux′dt . В момент t = t1 управляющий t0

сигнал UIупр переводит ключ в положение 2 и на интегратор с источника образцового напряжения подается образцовое отрицательное напряжение UИОН Одновременно с этим управляющий сигнал UIупр опрокидывает триггер.

Интегрирование напряжения UИОН — происходит быстрее, так как в схеме установлено . Интегрирование образцового напряжения продолжается до тех пор, пока выходное напряжение интегратора снова не станет равным нулю (при этом Т2 = t2- t1).Поэтому в течение времени второго

интервала на выходе интегратора формируется спадающее напряжение t2

При этом длительность интервала t1 интегрирования Т2 тем больше, чем выше амплитуда измеряемого напряжения U’x.

В момент времени t = t2 напряжение UИ на выходе интегратора становится равным нулю и устройство сравнения (второй вход которого соединен с корпусом) выдает сигнал на триггер, возвращая его в исходное состояние. На его выходе формируется импульс Uт длительностью Т2, поступающий на вход схемы И. На другой ее вход подается сигнал UГСИ с генератора счетных импульсов. По окончании импульса UТ, поступающего с триггера, процесс измерения прекращается.

Преобразование измеряемого временного интервала Т2 в эквивалентное число импульсов N осуществляют так же, как и в предыдущем методе — заполнением интервала T2 периодическими импульсами генератора счетных импульсов и подсчетом их числа счетчиком. На счетчике, а значит и на ЦОУ, записывают число импульсов NUсч, пропорциональное измеряемому напряжению

Ux:

(2.15)

Это выражение приводит к следующим формулам:

(2.16)

Из последних равенств получим

(2.17)

Из приведенных соотношений видно, что погрешность результата измерения зависит только от уровня образцового напряжения (а не от нескольких, как в кодоимпульсном приборе). Однако здесь также имеет место погрешность дискретности. Достоинством прибора является высокая помехозащищенность, так как он интегрирующий. На основе схем с двойным интегрированием выпускают приборы с более высоким классом точности, чем приборы с ГЛИН. Вольтметры этого типа имеют погрешность измерения 0,005…0,02 %.

Цифровые вольтметры наивысшего класса точности создаются комбинированными: в схемах сочетают методы поразрядного уравновешивания и времяимпульсного интегрирующего преобразования.

Вольтметр с двойным интегрированием измеряет среднее значение напряжения за время T1

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

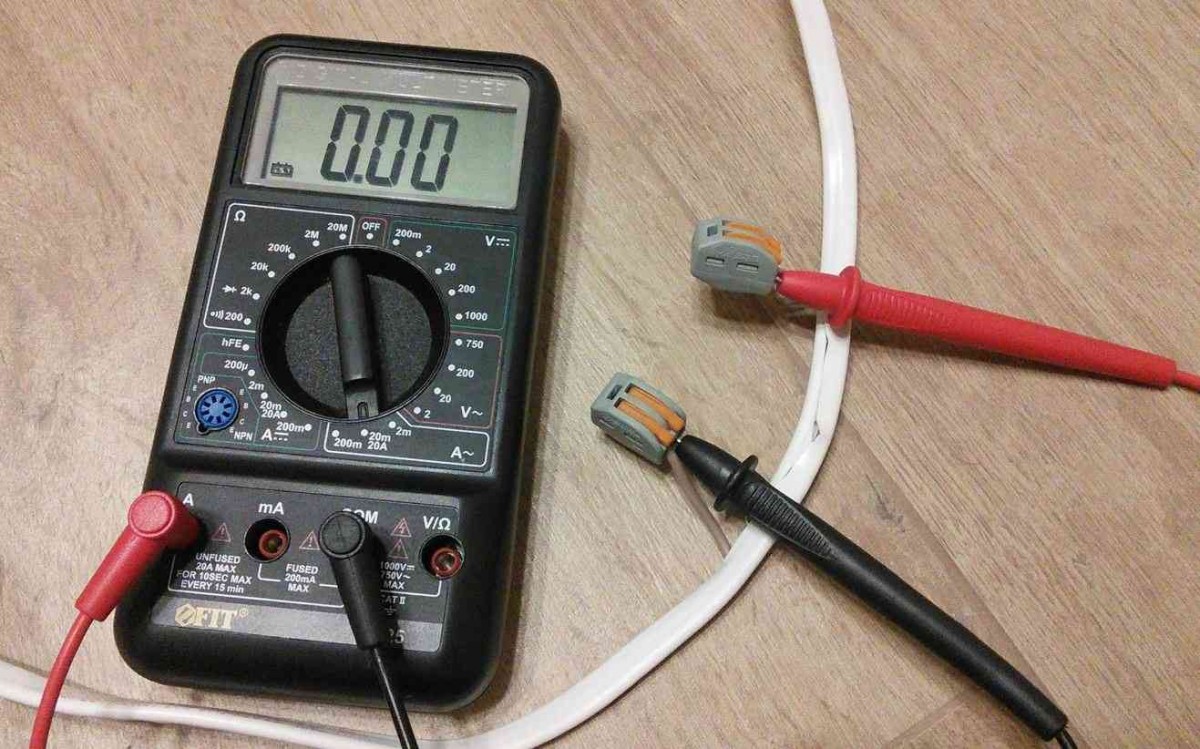

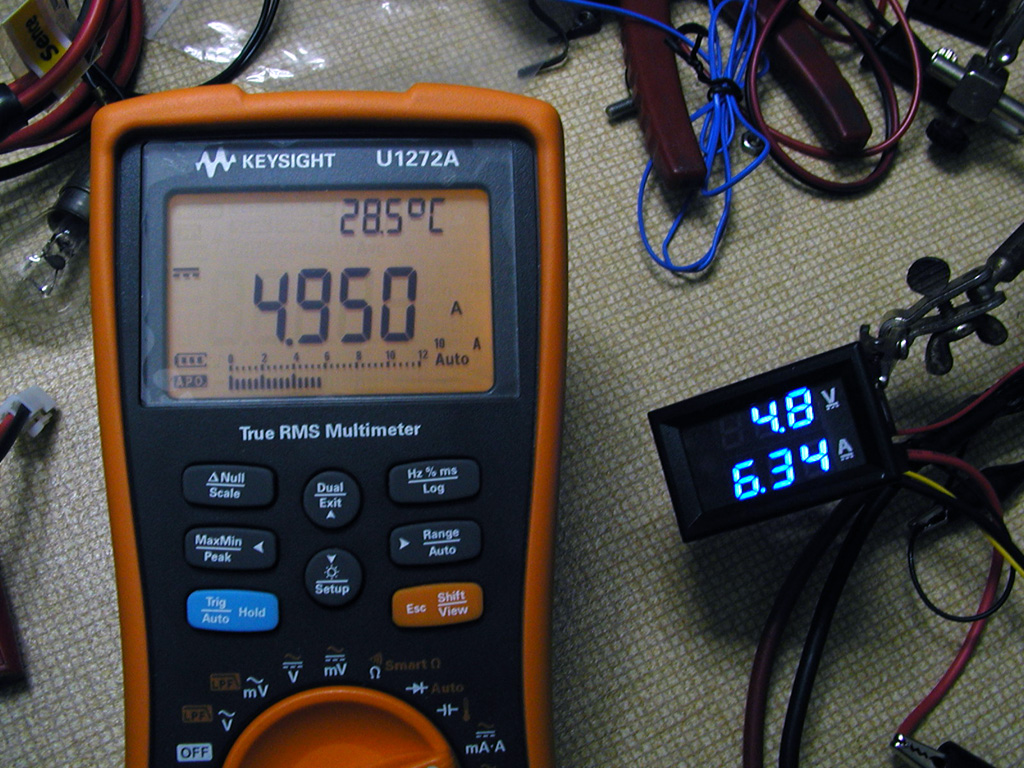

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Разновидности

Помимо технических параметров, которые определяют назначение прибора и его характеристики, вольтметры обладают и физическими, а именно — разновидностями. Видов современных вольтметров большое количество. Так по принципу действия они разделяются на электромеханические и электронные. По назначению на вольтметров для постоянного, переменного, импульсного тока, универсальные и фазовые.

Наиболее часто людей интересует классификация по виду исполнения, который может быть мобильным и стационарным.

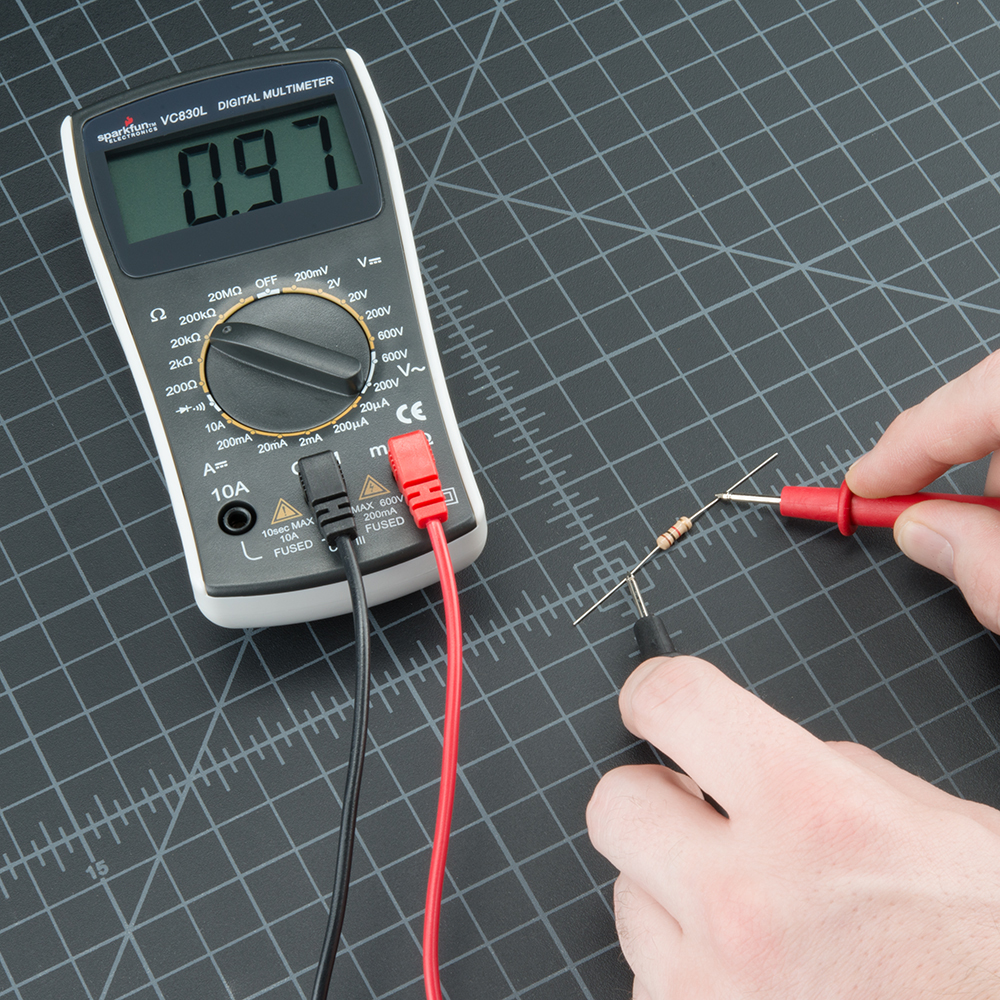

Карманный ЖК цифровой мультиметр

Стационарные

Стационарные вольтметры представляют собой устройства, которые питаются от сетей переменного напряжения. Возможно это благодаря встроенному в их корпус блоку питания. Как правило, с виду они похожи на коробку или ящик, а используются для узкоспециализированных работ, требующих повышенной точности измерений. Чаще всего это профессиональная сфера деятельности и контролирование напряжения на важных и нестабильных участках сети. Само слово «стационарный» говорит о том, что они применяются там, где нужна постоянная слежка и изменение данных.


Стационарный стрелочный вольтметр

Мобильные

Их еще называют переносными, хотя стационарный прибор иногда перенести также не составляет труда. Мобильный же вольтметр компактный и способен поместиться практически везде. Их относят к классу полупрофессиональных и любительских, потому что работают они от батареек или аккумуляторов и обладают сравнительно меньшими точностями и большими погрешностями. Выглядят они как плоские коробочки, «обитые» пластиком или резиной и имеющие эргономические формы. Чтобы они были еще удобнее, их оснащают съемными щупами для определения амплитудных колебаний сигналов.

Вам это будет интересно Физический смысл полного закона Ома для замкнутой цепи

Важно! Как правило, мобильные вольтметры включаются в состав тестеров и мультиметров. Мобильные цифровые вольтметры способны очень точно определить показания, в то время как портативные аналоговые приборы — показать хорошую чувствительность, способную определить даже самые маленькие отклонения напряжения, которые не могут определить цифровые приборы

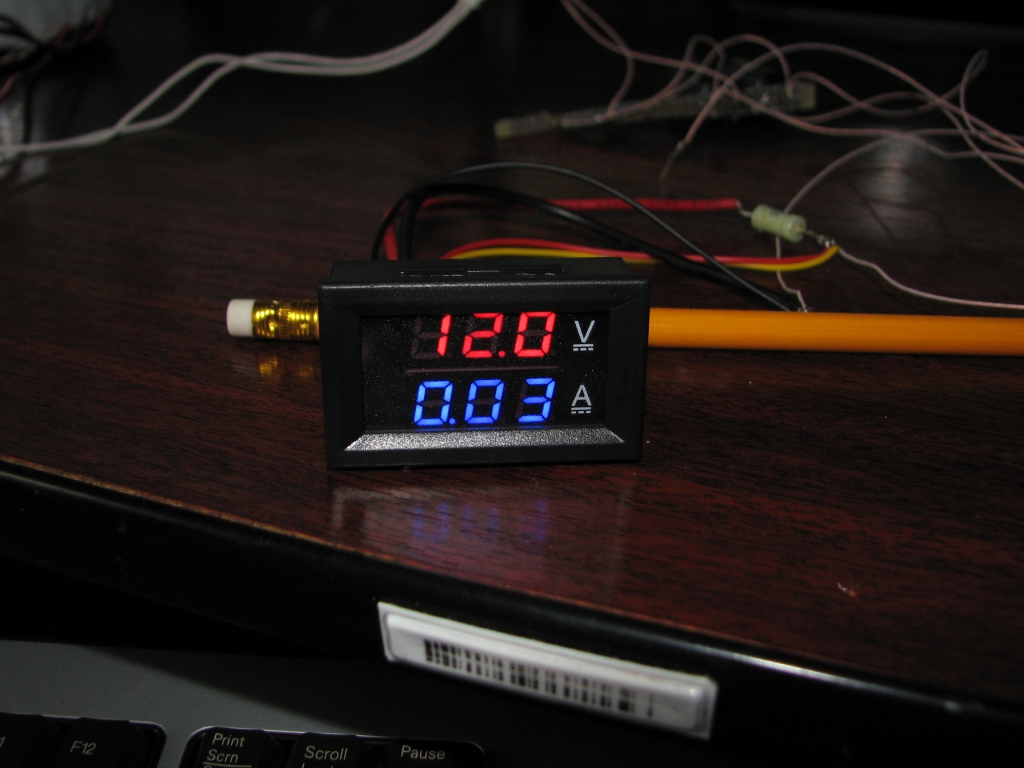

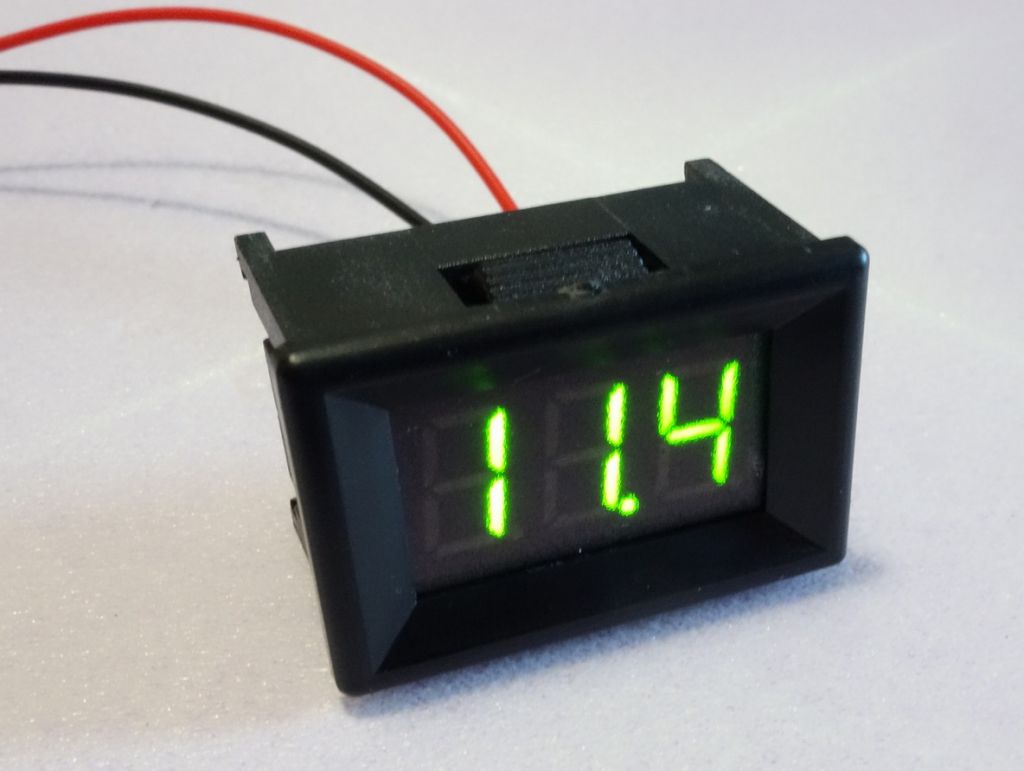

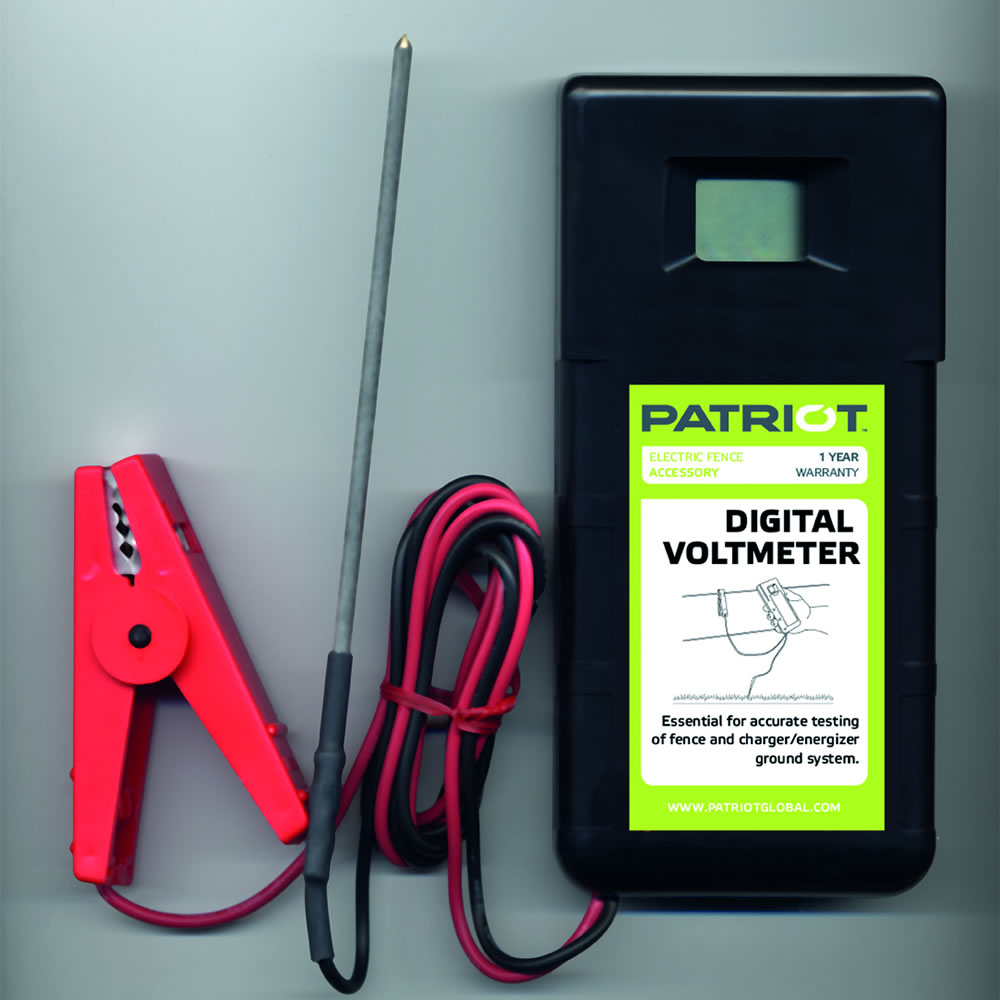

Цифровой мобильный вольтметр

Своими руками

Несмотря на то что выбор вольтметров сейчас огромен, всегда находятся люди, которым всегда хочется все сделать самим. С чем это связано — есть разные мнения. Я не буду комментировать ничьи желания, это не тема статьи. Зато расскажу, как сделать вольтметр своими руками (или переделать старый). Ведь ничего невозможного тут нет.

Электромеханический вольтметр

Вам понадобятся следующие компоненты:

  1. магнитная головка со стрелкой от старого поломанного прибора;
  2. шкала;
  3. кусок бумаги и клей;
  4. резисторы 1,5 кОм, 19,5 кОм, 199,5 кОм и 1999,5 кОм;
  5. 4 диода. При выборе их обязательно смотрите на их характеристики — они должны выдерживать те параметры цепи, которые вы планируете замерять ;
  6. Медный провод;
  7. Паяльник, припой, канифоль;
  8. Тестер для калибровки;
  9. Батарейки, электроприборы и все, где можно измерить напряжение в самом разном диапазоне;
  10. Переключатель.

На первой схеме представлен простой вольтметр постоянного тока с четырьмя диапазонами измерений — выбор диапазона зависит от того, на какую нагрузку мы поставим переключатель. На добавочных схемах мы видим диодные мостики: их монтаж расширяет применение прибора, теперь им можно измерять напряжение в сети переменного тока.

Читать также: Самодельный настольный токарный станок по металлу

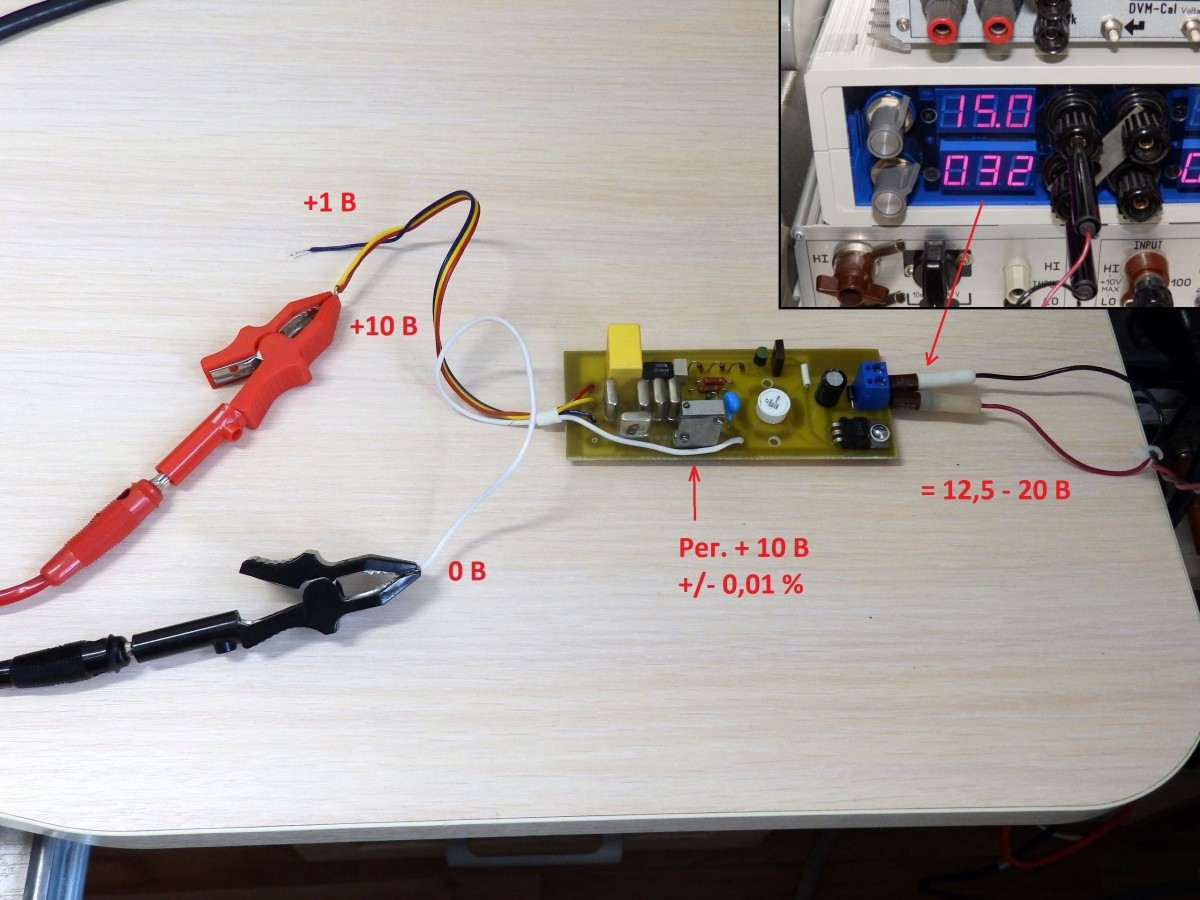

Перед сборкой убедитесь, что магнитная головка со стрелкой исправны, у нее не оторваны спиральные пружинки и рамка нормально ходит. После этого можно приступить к монтажу мостика, а потом — подсоединить магазин резисторов с переключателем. Вам также потребуется изготовить новую шкалу. Для этого заклейте старую бумагой, обрежьте по контуру и нарисуйте на ней 4 полукруглых линии. После сборки можете приступать к калибровке. Для этого нужно замерить напряжение тестером, а затем, переключив новое изделие на требуемый диапазон, новым нашим прибором. На шкале сделать отметку. И так до тех пор, пока шкала не будет проградуирована.

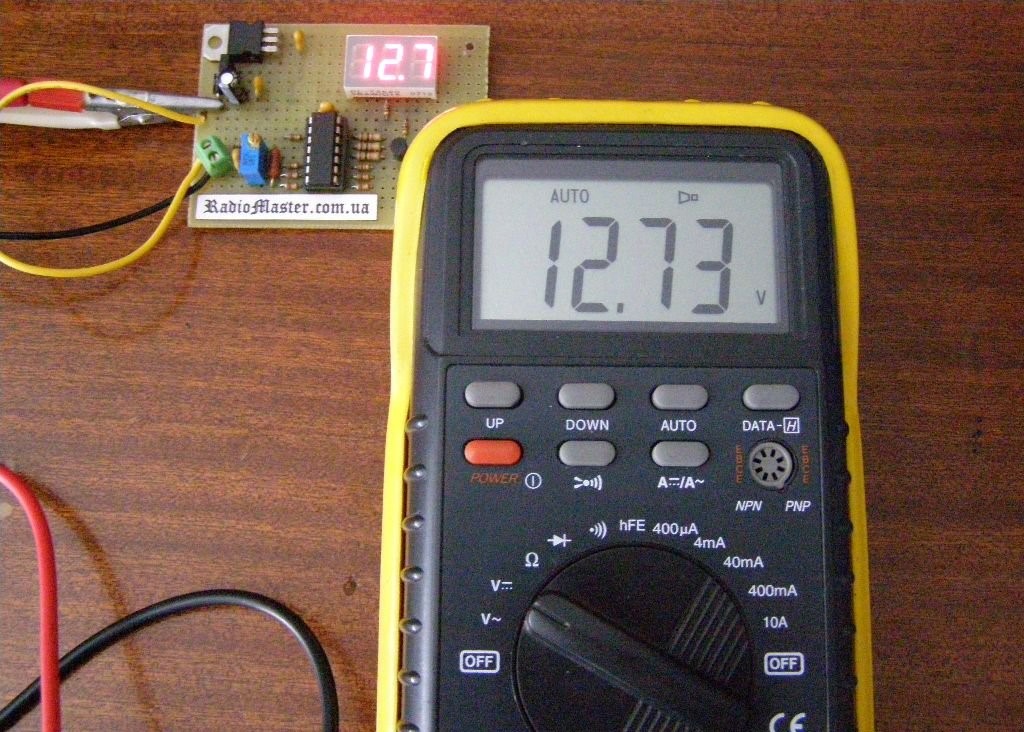

При желании можно изготовить и цифровой вольтметр. Схем в сети для этого предостаточно, равно как и комплектующих. Одну из схем, на 8-разрядном микроконтроллере, я представлю здесь. Предназначена для измерения напряжений до 30 В

В общем, если ваши руки — не для скуки, дерзайте!

Вольтметр — это прибор, который используется для измерения напряжения до 1000 В в сетях постоянного и переменного тока промышленной частоты и применяется в информационно-измерительных системах. Качественный вольтметр имеет чрезвычайно высокое, бесконечное сопротивление. Благодаря большому сопротивлению прибора достигается оптимальная точность измерения.

Прибор предназначен для логической и математической обработки измерений.

Принцип работы вольтметра

Его работа основана на принципе закона Ома. Закон Ома гласит: «Напряжение на сопротивлении прямо пропорционально току, проходящему через него». Любой базовый счетчик имеет разность потенциалов на своих клеммах, когда через него протекает полномасштабный ток. Символом для обозначения вольтметра является круг с вложенной буквой V.

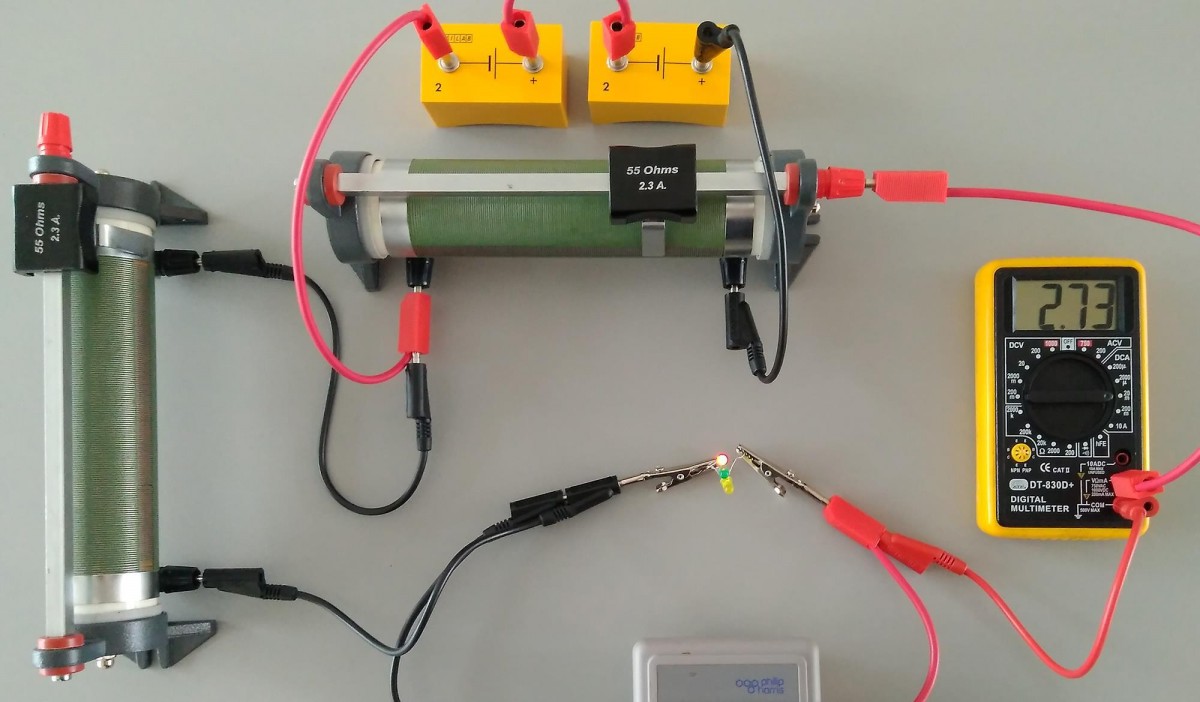

Вольтметр всегда подключается параллельно к нагрузке в цепи, для которой должно измеряться напряжение. Вольтметр постоянного тока имеет знаки полярности. Поэтому необходимо подключить клемму плюса (+) вольтметра к верхней точке потенциала, а клемму минуса (-) к нижней точке потенциала, чтобы получить отклонение вольтметра.

В вольтметре переменного тока нет знаков полярности, и его можно подключить в любом случае. Однако в этом случае также вольтметр все еще подключен параллельно к нагрузке, для которого измеряется напряжение. Вольтметр с диапазоном высокого напряжения создается путем последовательного соединения сопротивления с измерительным механизмом, который имеет полную шкалу напряжения, как показано на рисунке ниже.

Рис. 3 — Полная шкала напряжения

Зачем нужен вольтметр в электрической цепи дома или квартиры?

Изношенность электросетей и оборудования на электростанциях — главная причина частых перепадов напряжения, которые могут спровоцировать выход из строя различной техники. Эти условия диктуют свои правила — теперь человеку необходимо отслеживать качество энергоснабжения. Вольтметр же стал незаменимым помощником при мониторинге энергобезопасности сети.

Принцип действия и типы вольтметров

Исходя из принципа работы прибора, выделяют электромеханические и электронные вольтметры.

В зависимости от назначения выделяют следующие типы измерителей:

Также существует разделение по конструкции и способу применения:

  • стационарные — наиболее точные и чувствительные, имеют крупные габариты, устанавливаются на объектах, где нужен непрерывный мониторинг состояния электрической сети;

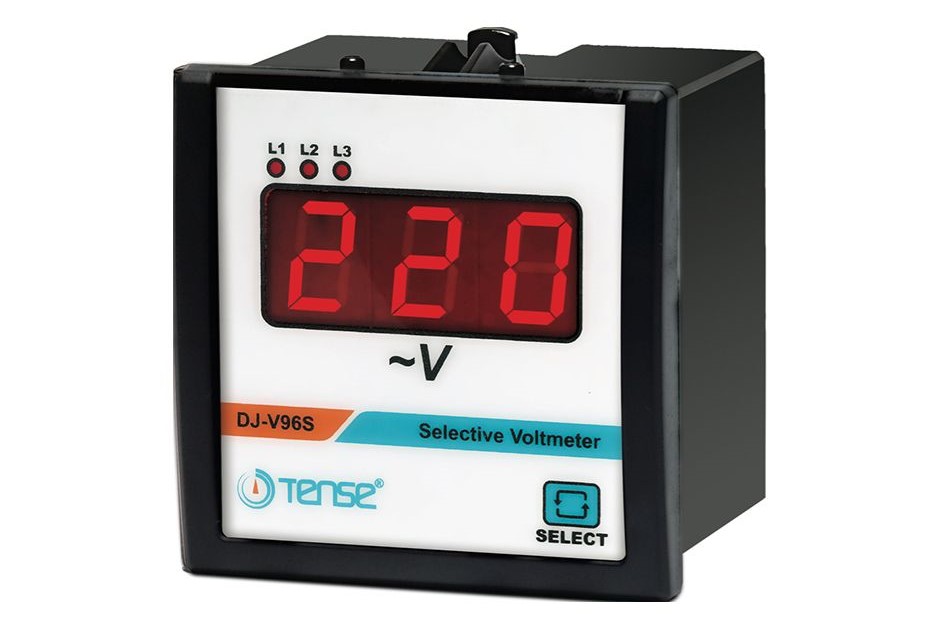

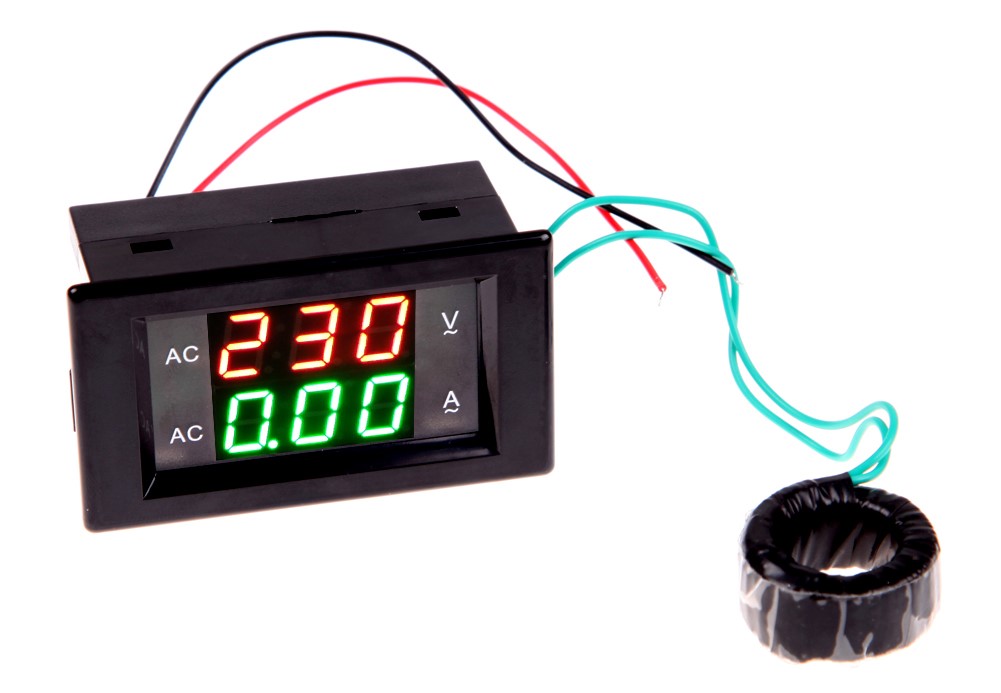

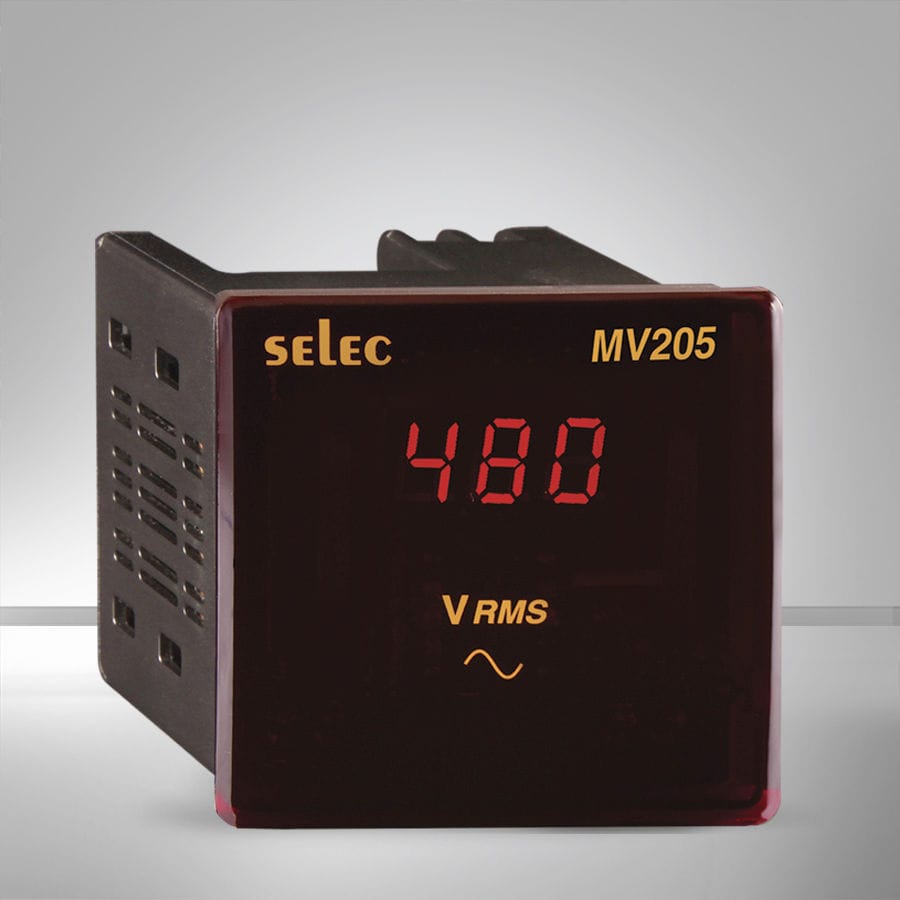

  • щитовые — монтируются в электрощитовые шкафы или на приборные панели, имеют небольшие габариты;
  • переносные — маленькие по размеру, имеют небольшой вес, благодаря чему мобильны и могут использоваться в различных местах.

При выборе устройства для измерения напряжения необходимо уделить внимание таким показателям:

  1. Внутреннее сопротивление. Для минимального воздействия измерительного устройства на электроцепь необходимо, чтобы его внутреннее сопротивление было как можно больше.
  2. Диапазон измеряемых напряжений. Стандартный вольтметр показывает напряжение от 10 mV до 1000 V. Для снятия показаний менее 10 милливольт используются милли- и микровольтметры, а выше 1000 вольт — киловольтметры.
  3. Точность определяет возможную погрешность устройства.

Как подключить вольтметр в электрическую цепь?

Чтобы обеспечить минимальное влияние высокого сопротивления прибора на измеряемые величины, необходимо параллельно подключить устройство в электрическую цепь. При подсоединении следует придерживаться полярности, т.к. это напрямую влияет на результаты измерений. Для удобства подключения измерители комплектуются специальными точечными электродами или зажимами.

У используемого измерителя должен быть необходимый диапазон частот. В противном случае возможны неприятные последствия: от неверных показателей до короткого замыкания и повреждения прибора.

Вольтметр необходим в условиях нестабильно работающих электросетей. Благодаря ему можно легко проконтролировать уровень напряжения в сети. Функция запоминания максимального и минимального значения, как в устройствах RBUZ V1 и RBUZ V3, поможет отследить скачки напряжения. Поэтому он является хорошим помощником при организации безопасного энергоснабжения в доме и квартире.

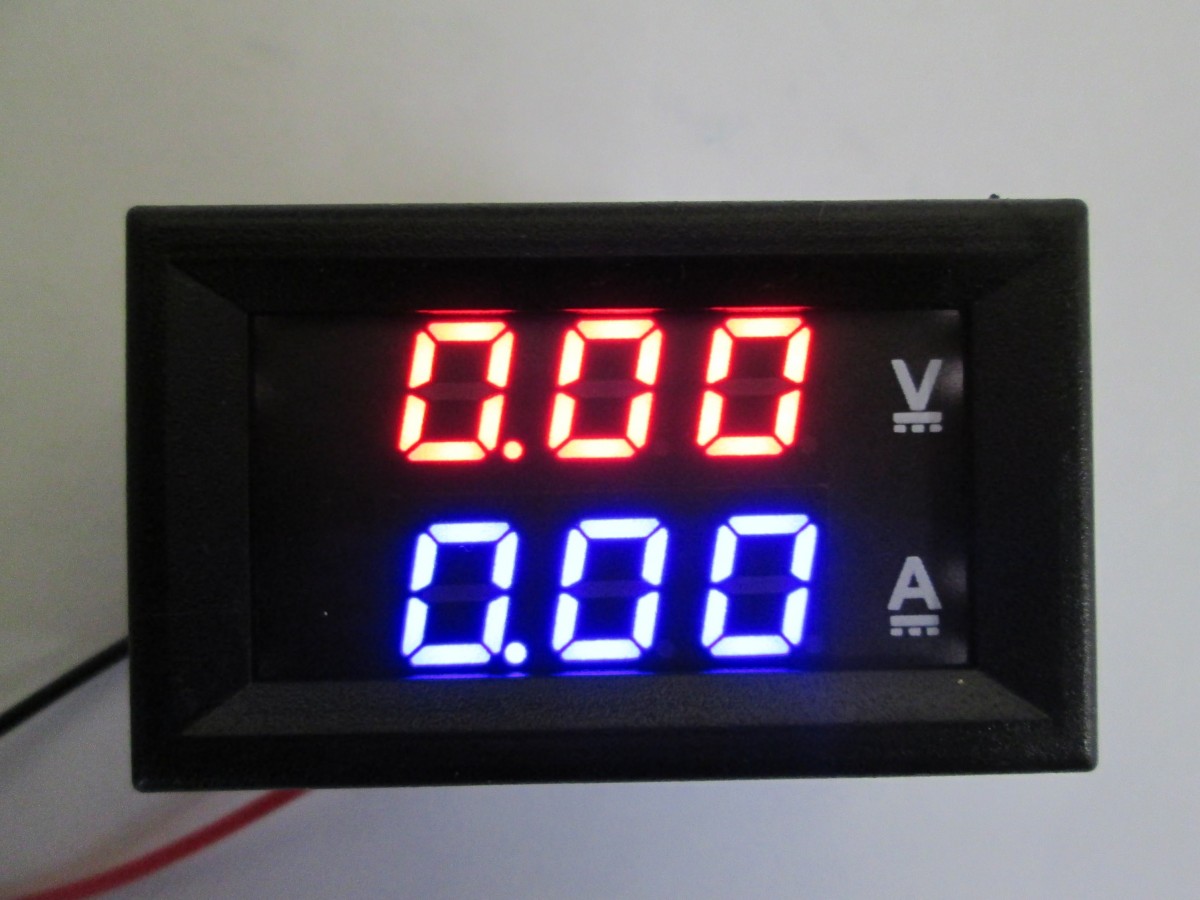

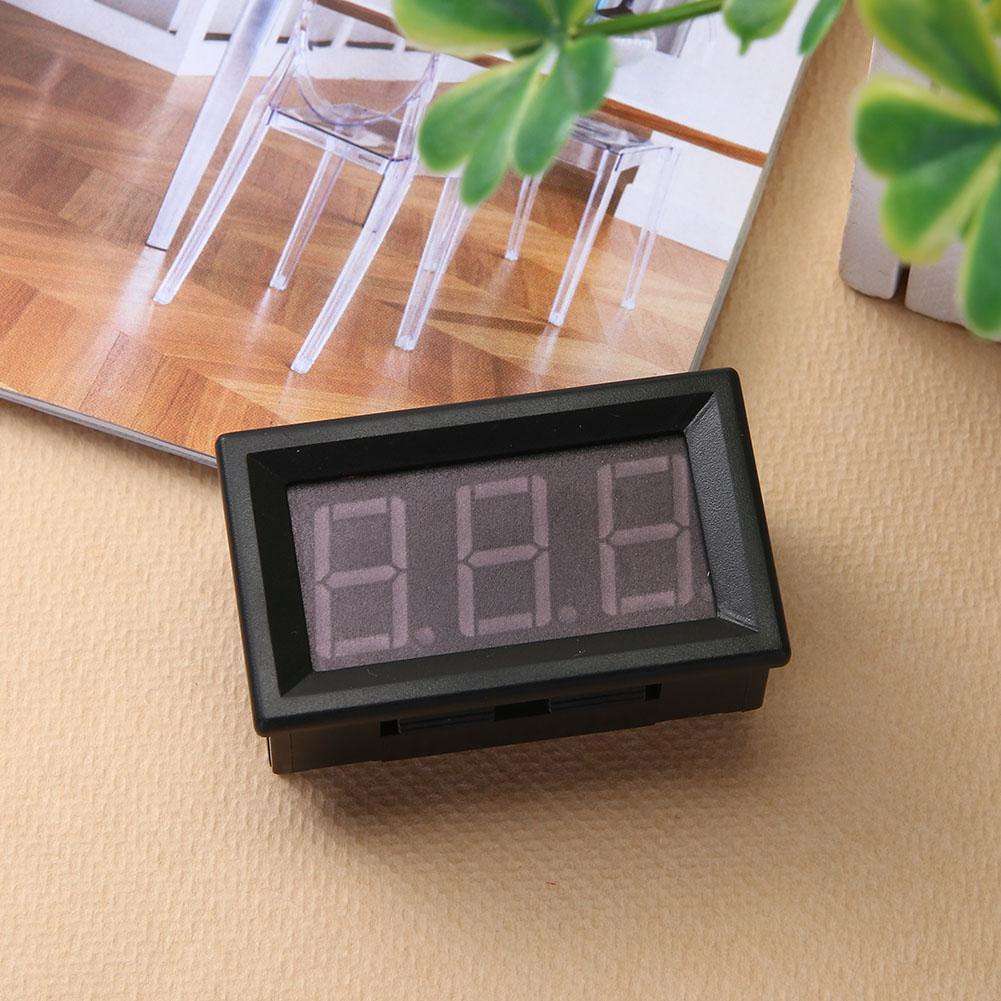

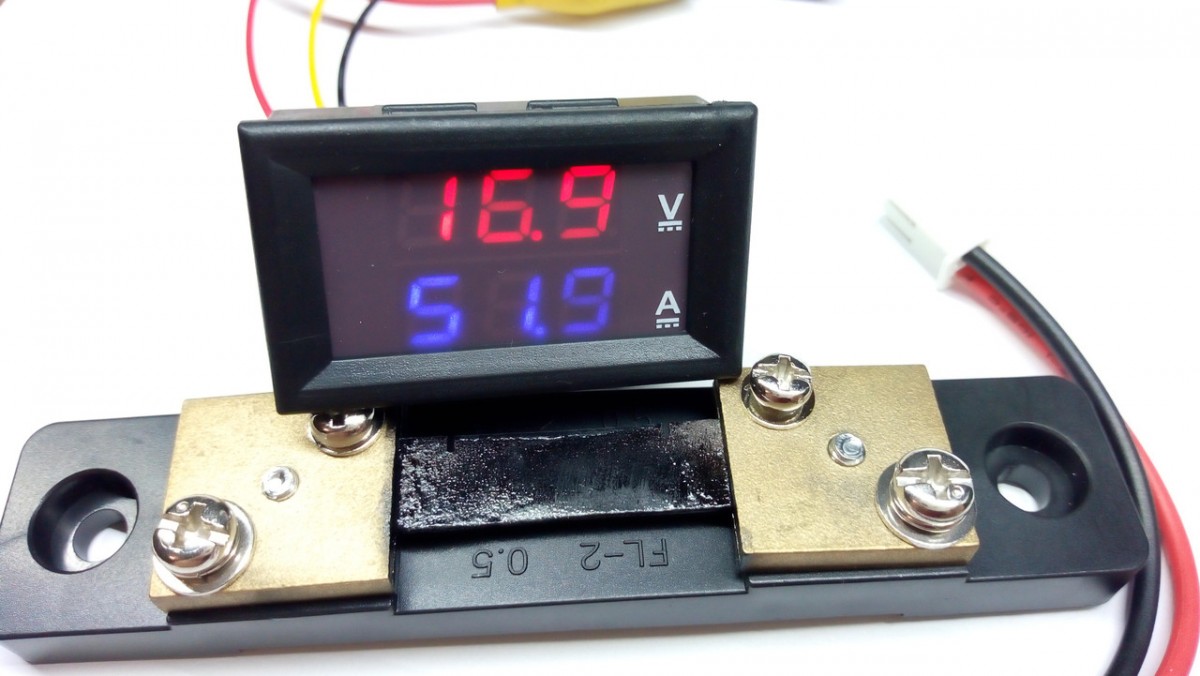

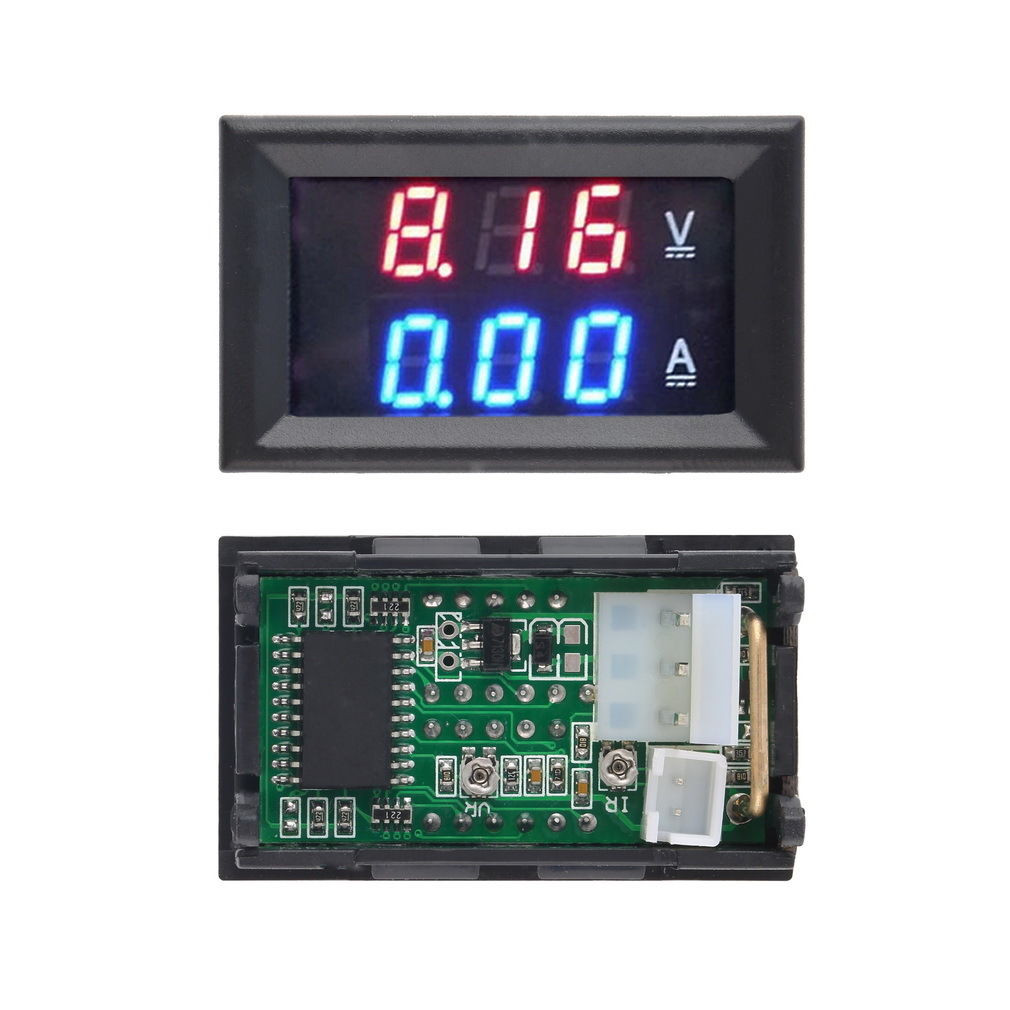

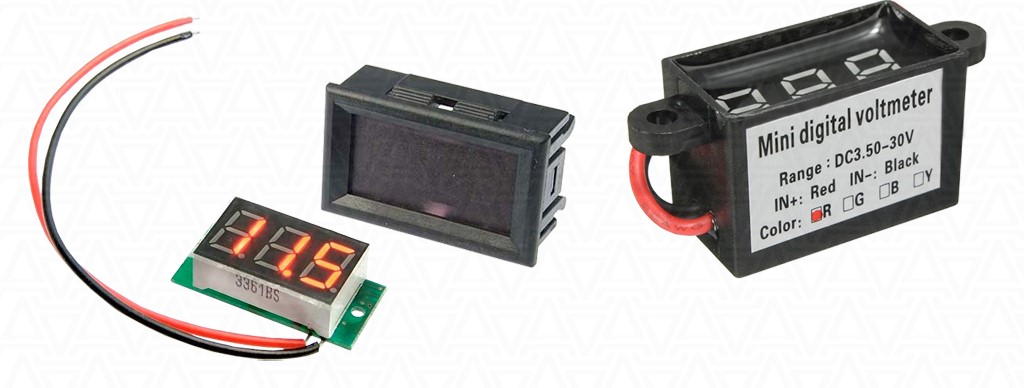

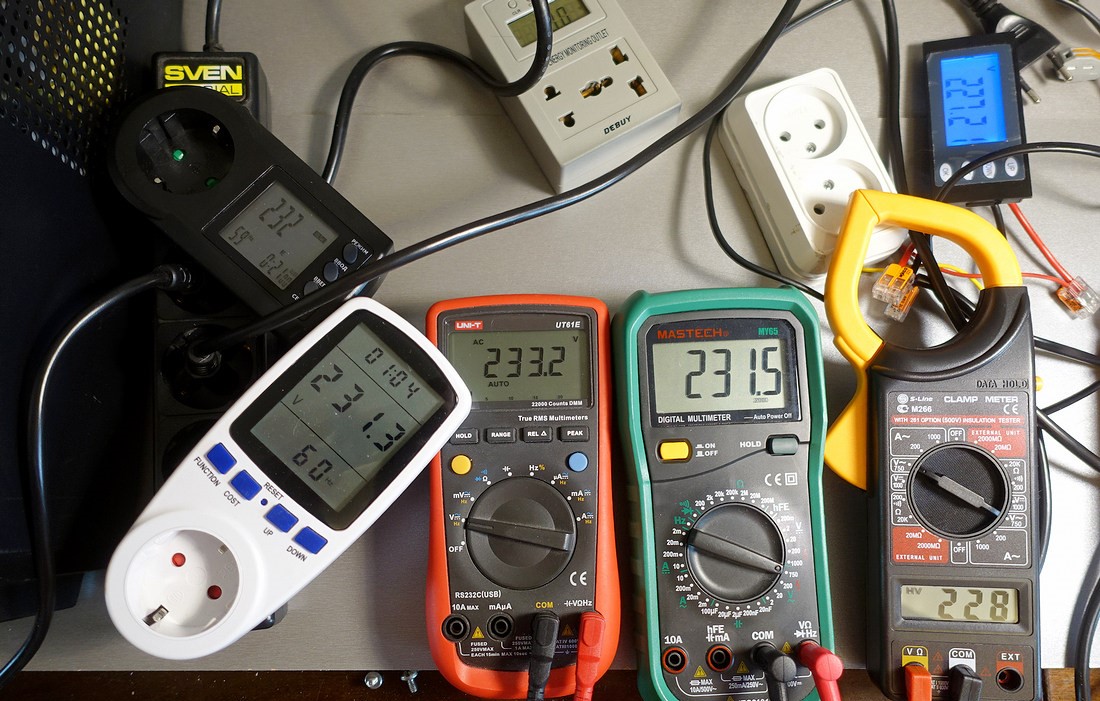

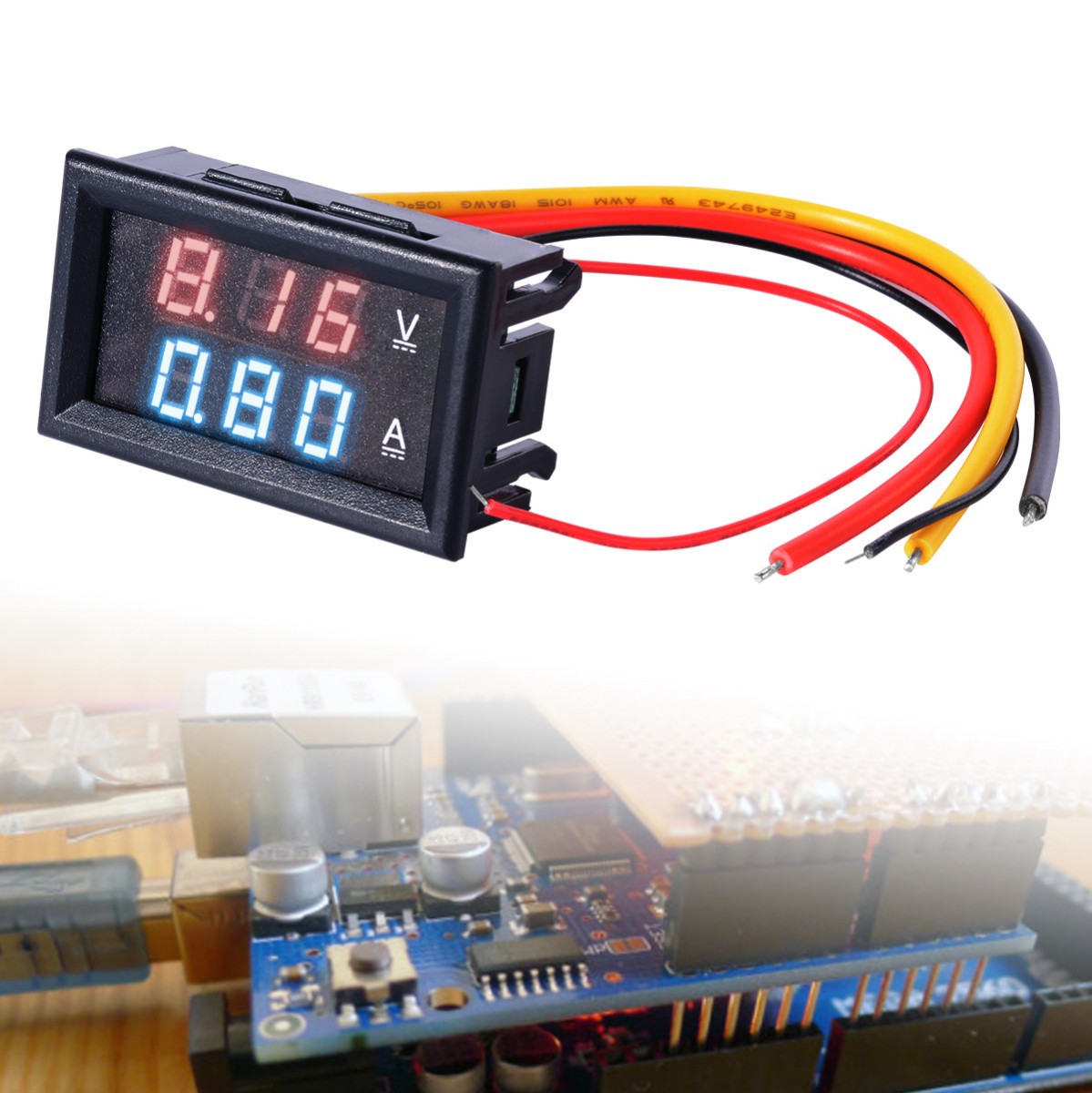

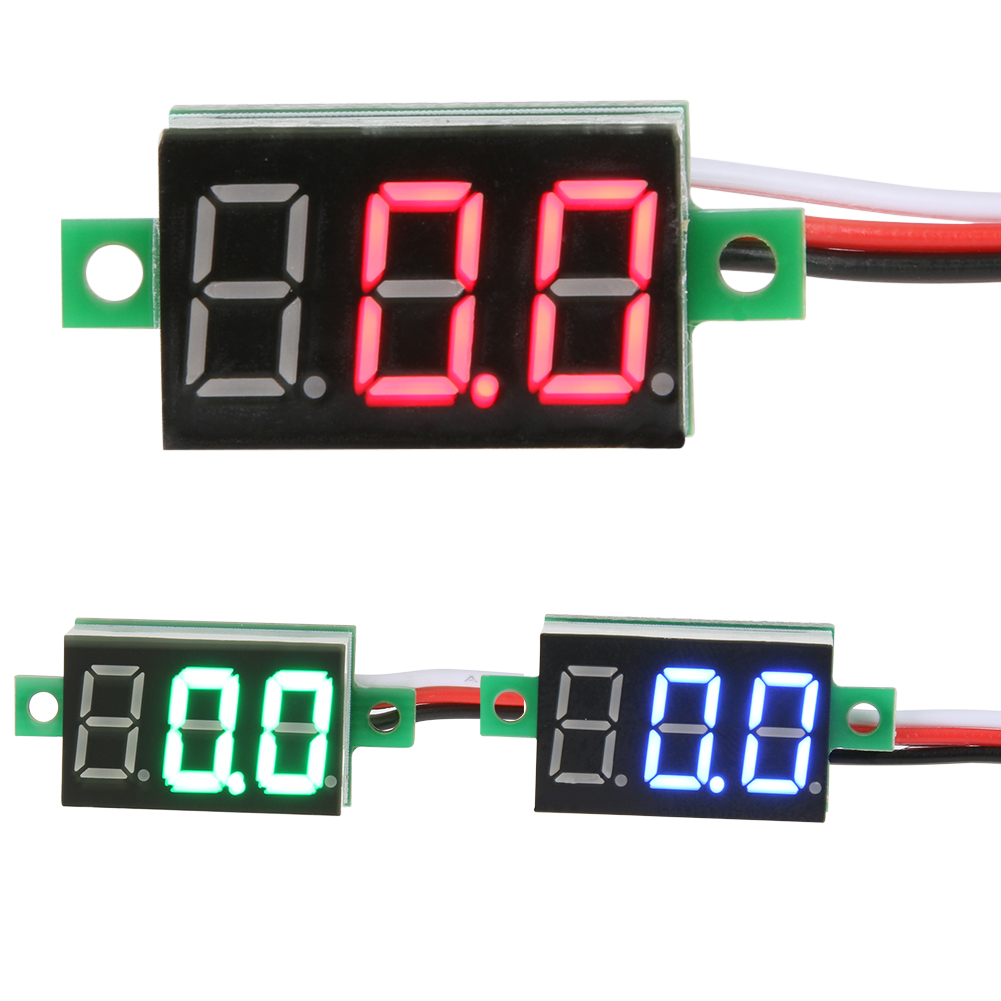

Фото цифровых вольтметров

Также рекомендуем просмотреть:

  • Как выбрать лучшие токовые клещи
  • Для чего нужен газоанализатор
  • Разновидности измерительных инструментов
  • Инструкция, как пользоваться теодолитом
  • Что такое анемометр
  • ТОП лучших толщинометров
  • Как выбрать шумомер
  • Хороший дозиметр радиационного фона
  • Обзор лучших лазерных уровней
  • Как пользоваться индикатором напряжения
  • Как использовать штангенциркуль
  • Обзор лучших мультиметров
  • Лазерный дальномер
  • Лучший влагомер для древесины
  • Как выбрать лазерную рулетку
  • Измерители температуры воздуха
  • Электронный динамометр
  • Как пользоваться гидроуровнем
  • Что такое нивелир
  • Как выбрать пузырьковый уровень
  • Что такое микрометр
  • Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях ;)

Правильная настройка прибора

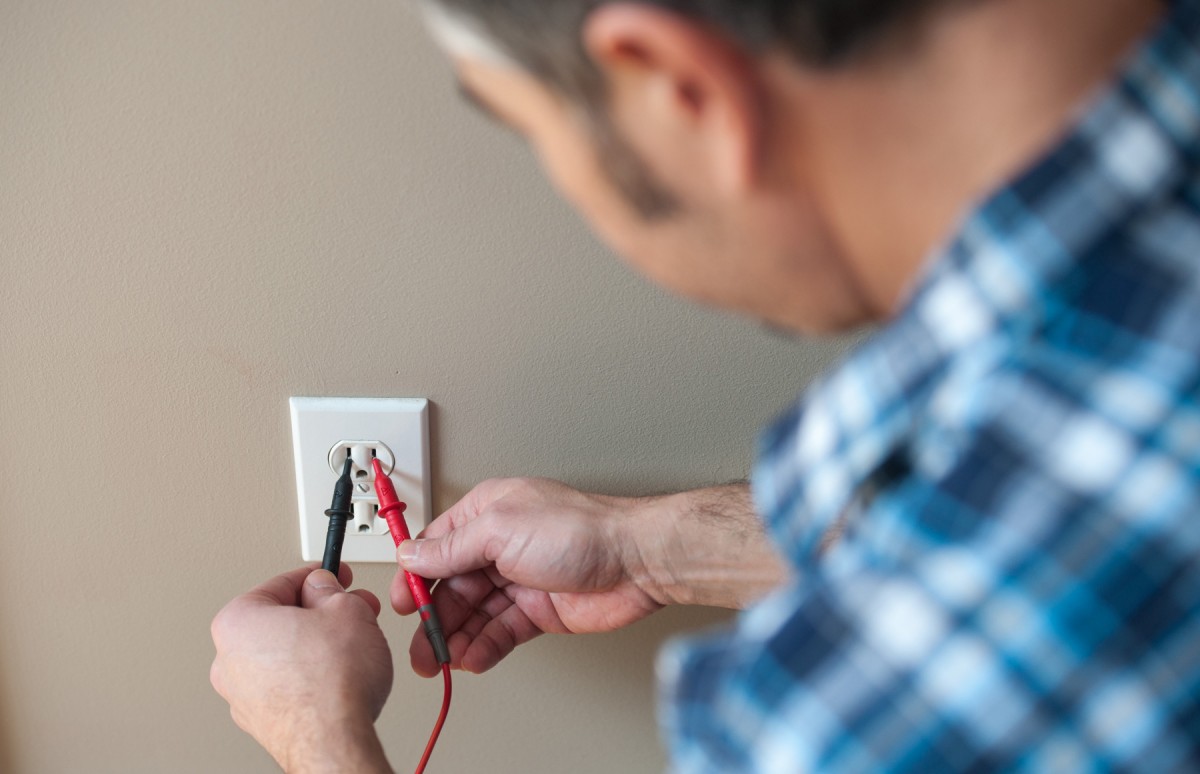

Перед тем как приступить к исследованию состояния электрического прибора, необходимо произвести правильную настройку оборудования. Многие приборы являются мультиметрами. Они показывают несколько параметров электрического и постоянного тока

Электронные вольтметры оснащены дисплеем и переключателем напряжения. Помимо этого на поверхности прибора имеется небольшой дисплей, который отображает точные измерения. Для исследования технического состояния, необходимо соблюдать следующую очередность действий:

Для измерения переменного тока на приборе устанавливают переключатель в положение V или AV. Все бытовые электросети обладают переменным током.

Чтобы проверить постоянное электрическое напряжение, необходимо переключить рукоятку на положение V, V-, DCV. Практически все батарейки оснащены постоянным током;

Далее выбирают необходимый диапазон измерения. Цифровые вольтметры, как правило, обладают высокой чувствительностью по отношению к скачкам напряжения. Это помогает своевременно выявить поломку электрического прибора.

После чего специальные щупы устанавливают в соответствии с указанной полярностью.  Неправильная установка приводит к отсутствию движения стрелки или циферблата.

Какое максимальное напряжение должно быть в сети?

В стандартном многоквартирном доме норма напряжения составляет 220В. Частота сети в норме составляет 50 Гц. Существует допустимые отклонения в 5%, то есть от 209 до 231В, также есть предельно допустимые нормы в 10% (198 — 242В).

Интересные материалы:

Чем отличаются макароны из твердых сортов? Чем отличаются мальчики и девочки попугаи? Чем отличаются манты хинкали Буузы? Чем отличаются маркеры на водной и спиртовой основе? Чем отличаются масляные ручки от обычных? Чем отличаются матовые фотографии от глянцевых? Чем отличаются медицинские маски от гигиенических? Чем отличаются медно графитовые щетки от графитовых? Чем отличаются млекопитающие от других животных 2 класс? Чем отличаются моральные нормы от обычаев и правовых законов?

Разновидности цифрового вольтметра

Все модели делятся на несколько разновидностей, которые отличаются между собой по их функциональному использованию.  По измерению напряжения эти приборы различаются на:

  • цифровой вольтметр для измерения постоянного тока;
  • цифровой вольтметр для изучения переменного электрического тока.

Для самостоятельного использования оптимальным выбором будут универсальные модели. Технические характеристики вольтметра предназначены для измерения напряжения в электронных схемах различного рода устройств.

По количеству фазовых измерения они подразделяются:

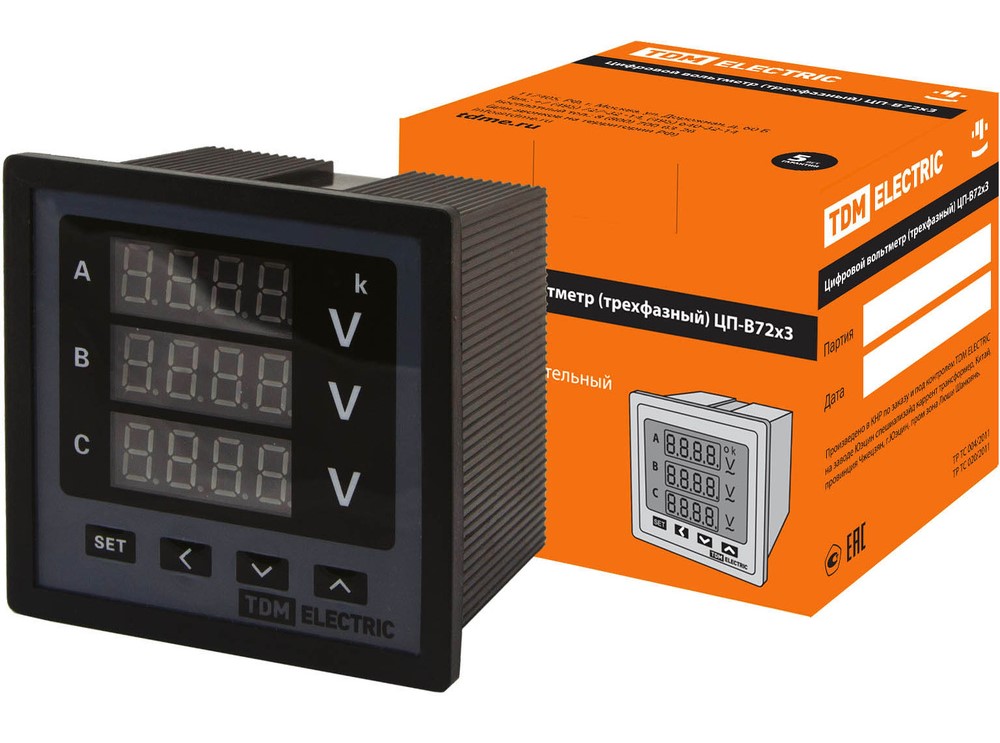

  • трехфазный;
  • однофазный.

Первая разновидность подходит для правильного подключения частного дома к трехфазному кабелю

Здесь важно учитывать полярность трёхжильного провода

Какой мультиметр выбрать для автомобиля

Мультиметр — портативное устройство, которое содержит в себе вольтметр, амперметр и другие функции. Он стает незаменимым для радиолюбителей и автовладельцев. Для последних он стал важным прибором, способным проверить и отремонтировать большее количество современной автоэлектроники и проводку.

Для автомобиля подойдет любой специализированный мультиметр, обладающий дополнительными функциями, которые отличают его от обычного. Чтобы разобраться с этим лучше, нужно понять, какие задачи он чаще всего решает.

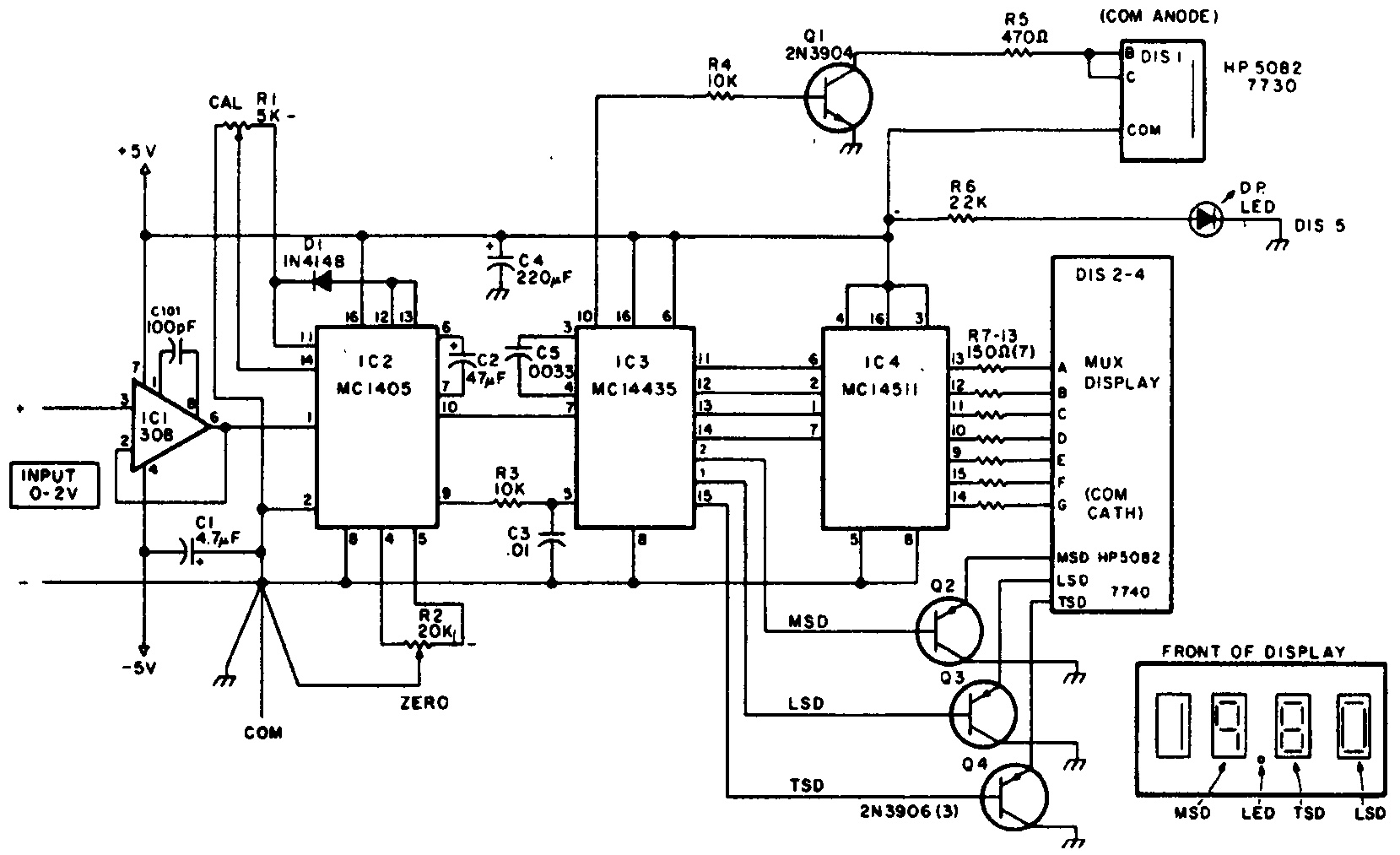

Схема цифрового вольтметра постоянного тока для определенного диапазона

Наиболее часто прибор применяют для определения утечек из аккумулятора. Такой проверке должны быть подвержены все аккумуляторы, обладающие сильными потерями заряда за короткие промежутки времени. Минимальное значение утечки должно составлять 70 мА. Большее значение свидетельствует о том, что какой-то прибор является проблемным или в цепи проводки есть поврежденный участок.

Вам это будет интересно Физический смысл полного закона Ома для замкнутой цепи

Для диагностики проделывают следующее:

  • Выключить все элементы автомобиля, которые используют энергию аккумулятора;
  • Настроить прибор на измерение постоянного тока и выбрать максимальное значение;
  • Ослабить провод на минусовой клейме и подсоединить туда щупы;
  • Отключить провод от клеймы так, чтобы ток протекал через мультиметр;
  • Замерить значения, которые не должны превышать 70 миллиампер.


Устройство для автомобиля В случае, когда значения не ниже 70, стоит искать участок с проблемами. Для этого аппарата подключается так же, как и в способе выше, поочередно отключаются предохранители и снимаются показания. Если один из предохранителей показал значение ноль при его отключении, то проблема в нем.

Если же все узлы были проверены и оказались исправны, то проблема кроется в самой проводке. Она также проверяется мультимером для поиска неисправного кабеля. Этот процесс состоит из следующих этапов:

  • На глаз оценить состояние проводов;
  • Определить проблемный участок;
  • Один конец мультиметра присоединяется к клейме аккумулятора, а другой — к прибору, который находится на другой стороне кабеля;
  • Установить прибор в нужное состояние и устроить прозвонку участка провода;
  • При наличии звукового сигнала провод исключается из проблемных, так как с ним все хорошо.

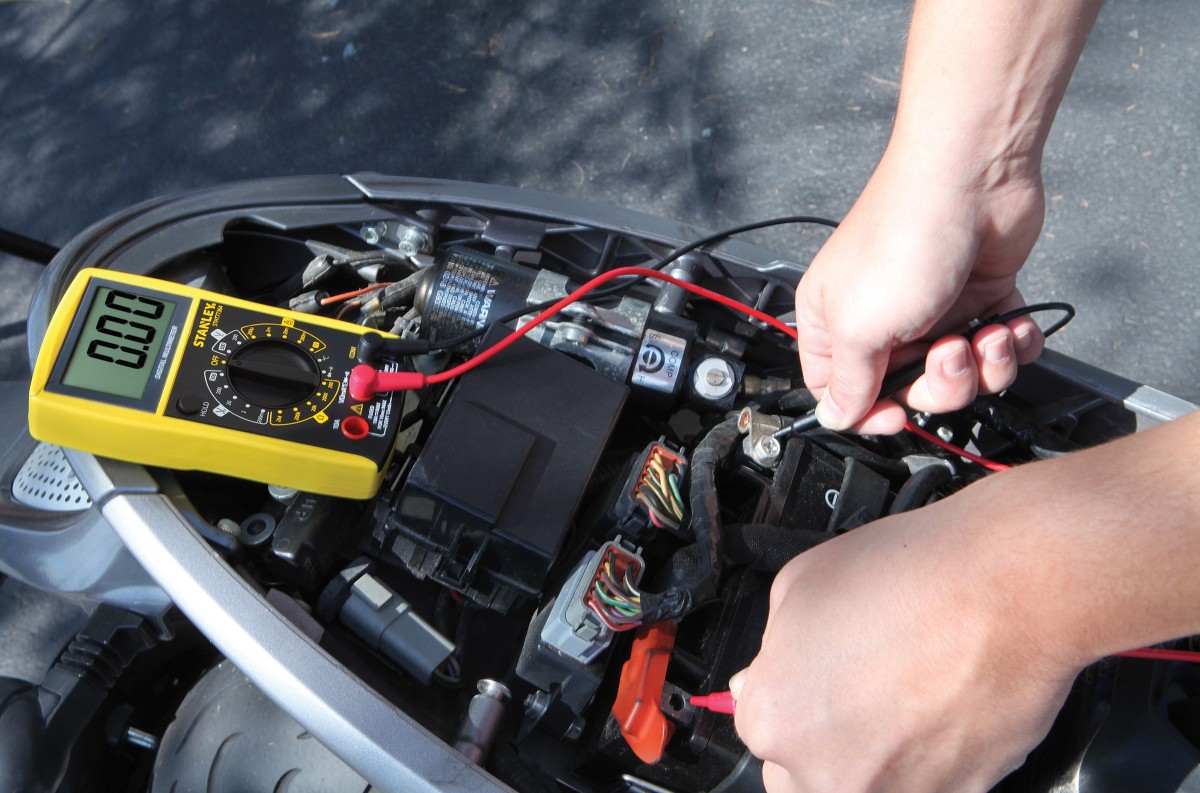

Проверка аккумулятора мультиметромВажно! При изменении параметров низковольтных сетей иногда может потребоваться специальный инструмент — милломметр. Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров

Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне

Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне.


Прозвон отсоединенных кабелей авто

https://youtube.com/watch?v=YF1bygfROUw

2.4.1 Кодоимпульсные цифровые вольтметры

В кодоимпульсных (с поразрядным уравновешиванием) цифровых вольтметрах реализуется принцип компенсационного метода измерения напряжения. Структурная схема подобного вольтметра представлена на рис. 2.13.

Измеряемое напряжение U’х полученное с входного устройства, сравнивается с компенсирующим напряжением UК, вырабатываемым прецизионным делителем и источником опорного напряжения. Компенсирующее напряжение имеет несколько уровней, квантованных в соответствии с двоично-десятичной системой счисления. Например, двухразрядный цифровой вольтметр, предназначенный для измерения напряжений до 100 В, может включать следующие уровни напряжений: 80, 40, 20, 10, 8,4,2, 1 В.

Рисунок 2.13 Структурная схема кодоимпульсного вольтметра

Сравнение измеряемого U’x и компенсирующего UK напряжений проводят последовательно по командам управляющего устройства, Процесс сравнения показан на рис. 2.14.

Управляющие импульсы Uу через определенные интервалы времени переключают сопротивления прецизионного делителя таким образом, что на его выходе последовательно возникают напряжения: 80, 40, 20, 10, 8, 4, 2, 1В; одновременно к соответствующему выходу прецизионного делителя подключают устройство сравнения. Если UK > U’x, то с устройства сравнения поступает сигнал Uср на отключение в делителе соответствующего звена, так, чтобы снять сигнал UK. Если UK < U’X, то сигнал с устройства сравнения не поступает.

После окончания процесса сравнения сигнал UK0Д положения ключей прецизионного делителя и является тем кодом, который считывают цифровым отсчетным устройством.

На рис. 2.14 для наглядности показан процесс кодирования аналогового напряжения с амплитудой 63В, из которого видно, что код, соответствующий этому сигналу, будет 01100011.

Процесс измерения напряжения в кодоимпульсном приборе напоминает взвешивание на весах, поэтому приборы иногда называют поразрядноуравновешивающими. Точность кодоимпульсного прибора зависит от стабильности опорного напряжения, точности изготовления делителя, порога срабатывания сравнивающего устройства.

Для создания нормальной помехозащищенности (60-70 дБ) на входе приборов ставится помехоподавляющий ; поэтому такой прибор обладает хорошими техническими характеристиками и используется как лабораторный.

Первые цифровые приборы создавались по методу взвешивания, но сейчас более распространены приборы времяимпульсного типа.

Рисунок 2.14 Графики, поясняющие работу кодоимпульсного вольтметра

Разновидности вольтметров

Есть несколько видов вольтметров. В первую очередь устройства вольтметров подразделяются на две основные разновидности:

  1. Стационарные. Как правило, встроены в саму сеть и отсоединение их не представляется возможным.
  2. Мобильные. Их можно переносить с места на место и использовать в разных электросетях.

Выделяется также несколько видов вольтметров по принципу действия. Среди них есть множество электромеханических и пара электронных. Последние, в свою очередь, могут быть цифровыми и аналоговыми. Значение напряжения может указываться движущейся стрелкой или меняющимися электронными цифрами на дисплее.

Также вольтметры классифицируются по назначению. Среди них выделяются приборы, предназначенные для измерения постоянного тока или переменного.

Типы амперметров

Исходя из вида отсчетного устройства амперметры делятся на приборы с:

— со стрелочным указателем;

— со световым указателем;

— с пишущим устройством;

По принципу действия амперметры разделяются на:

1. Электромагнитные – предназначены для использования в цепях постоянного, переменного тока. Обычно используются в привычных электроустановках переменного тока с частотой 50 Гц.

2. Магнитоэлектрические — предназначены для фиксации силы тока малых значений постоянного тока. Они имеют магнитоэлектрическое измерительное устройство и шкалу с проградуированными делениями.

3. Термоэлектрические приборы предназначены для измерения силы тока в цепях высоких частот. В состав таких приборов входят магнитоэлектрический механизм, выполненный в виде проводника, к которому приваривается термопара. Протекающий по проводку ток вызывает его нагрев, который фиксируется термопарой. Формирующееся излучение своим влиянием вызывает отклонение рамки на угол, который пропорционален силе тока.

4. Ферродинамические приборы — состоят из замкнутого магнитопровода, выполненного из ферромагнитного материала, сердечника и неподвижной катушки. Характеризуются высокой точностью измерения, надёжностью конструкции и низкой чувствительностью к воздействию электромагнитных полей.

5. Электродинамические устройства предназначены для замеров величины силы тока в цепях постоянного / переменного токов повышенных частот (до 200 Гц). Они чувствительны к перегрузкам и внешним электромагнитным полям. Но из-за высокой точности замеров их используют в роли контрольных приборов для поверки действующих амперметров.

6. Цифровые амперметры – современная модель приборов, сочетающая преимущества аналоговых приборов. На сегодня такие устройства завоевывали лидирующие позиции. Это объясняется удобством в работе, легкостью использования, небольшими размерами и высокой точностью получаемых результатов измерений. Кроме того, цифровые приборы можно использовать в разнообразных условиях: он не боится тряски, вибрации и пр. воздействий.

Рассмотрим несколько амперметров разных производителей и разных типов:

1. Амперметры Ам-2 DigiTOP

— Количество входов 1

— Измеряемый переменный ток 1 …50 А

— Погрешность измерения 1%

— Дискретность индикации 0,1 А

— напряжение питания -100…-400 В, 50 (+1) Гц Габаритные размеры 90x51x64 мм

Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.

2. Амперметр лабораторный Э537

Данный прибор (амперметр Э537) предназначается для точного измерения силы тока в цепях переменного и постоянного тока.

Класс точности 0,5.

Диапазоны измерения 0,5 / 1 A;

Технические характеристики амперметра Э537:

Конечное значение диапазона измерений 0,5 А/1 А

Класс точности 0,5

Область нормальных частот (Гц) 45 — 100 Гц

Область рабочих частот (Гц) 100 — 1500 Гц

Габаритные размеры 140 х 195 х 105 мм

3. Амперметр СА3020

Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А.

Базовые параметры замеряемого тока, Iн-1 Ампер (СА3020-1), 2 Ампер (СА3020-2) или 5 Ампер (СА3020-5);

Границы замеряемых токов от 0,01 Iн до 1,5 Iн;

Диапазон частот по замеряемым токам от 45 до 850 Герц;

Границы базовой допускаемой существующей погрешности ±0,2% к оптимальному значению параметров замеряемой силы тока;

напряжение по питанию — сеть переменного тока напряжением (85-260) Вольт и частотой (47-65) Герц или постоянное напряжение (120 — 300) Вольт;

Потребляемая устройством мощность не больше чем 4 ВА;

Размерные габариты 144x72x190 мм;

Масса не больше чем 0,55 кг;

Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
