USB осциллограф

USB-осциллограф представляет из себя прибор, который не имеет собственного экрана.

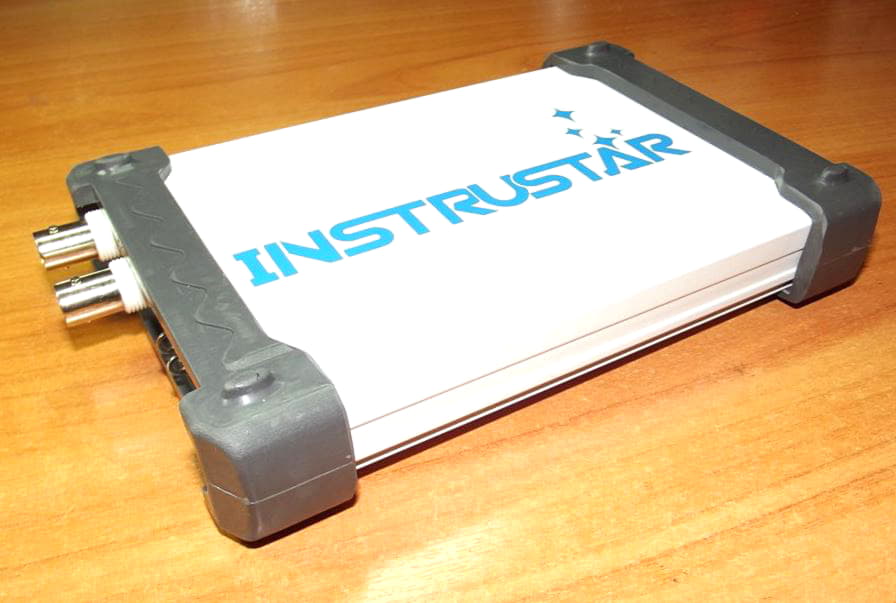

У нас на обзоре USB осциллограф INTRUSTAR.

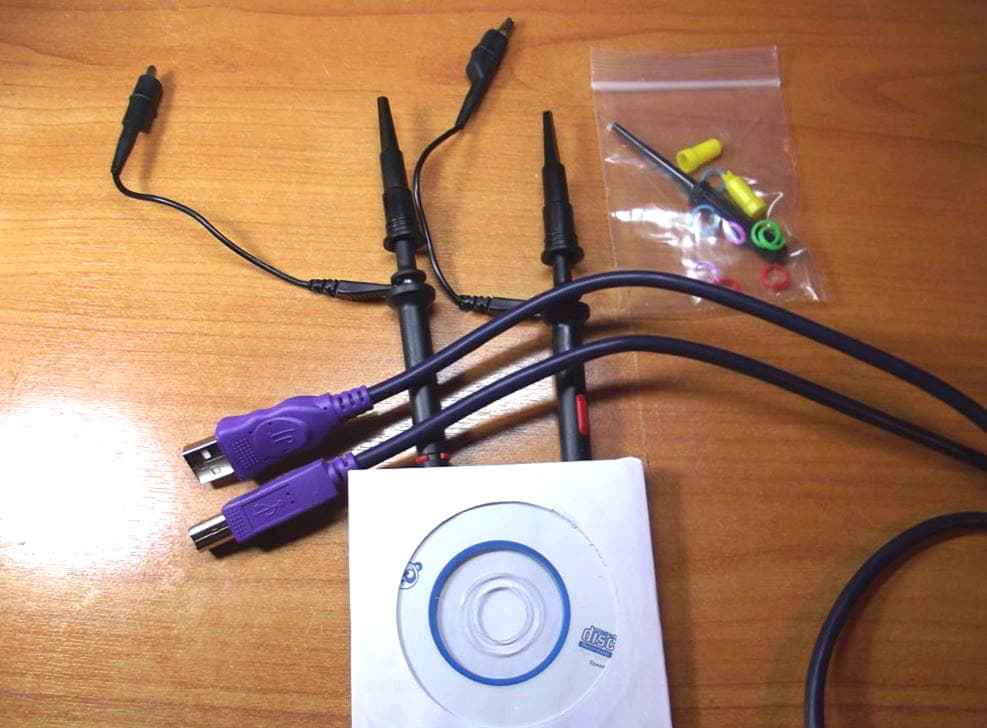

В придачу с ним шли 2 щупа, шнур USB, расходники, диск с ПО, а также отвертка для регулировки щупов

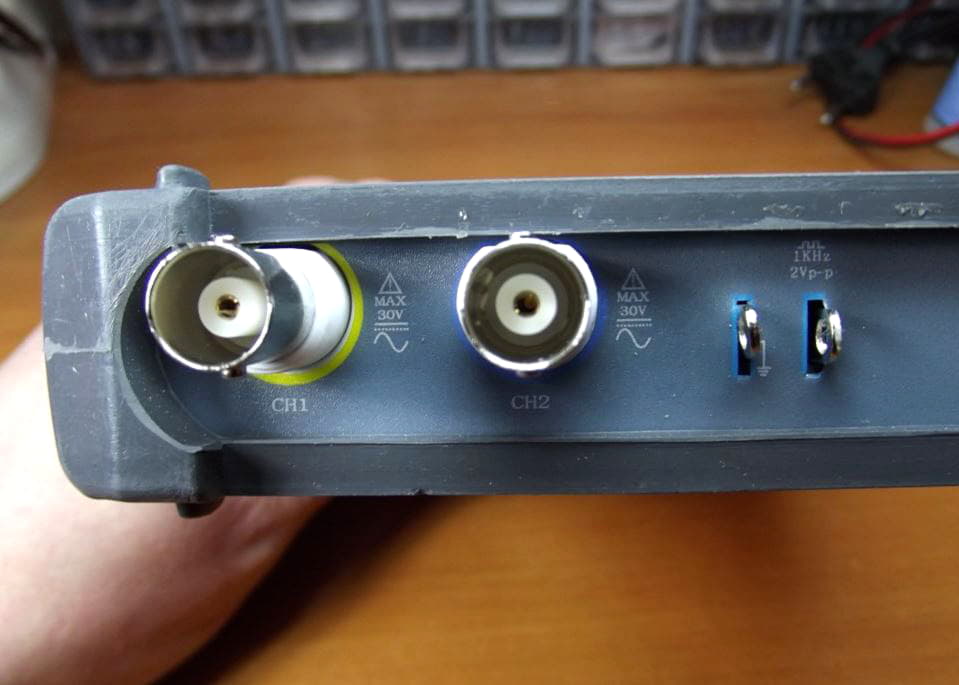

С одной стороны осциллографа мы видим два разъема для подключения щупов. Первый разъем CH1, что означает первый канал, а второй разъем CH2, то есть второй канал. Следовательно, осциллограф двухканальный.  Справа видим два штыря. Эти штыри — генератор тестового сигнала для калибровки щупов осциллографа. Один из них земля, а другой — сигнальный. Калибруем точно также, как и простой цифровой осциллограф. Как это делать, я писал выше в статье.

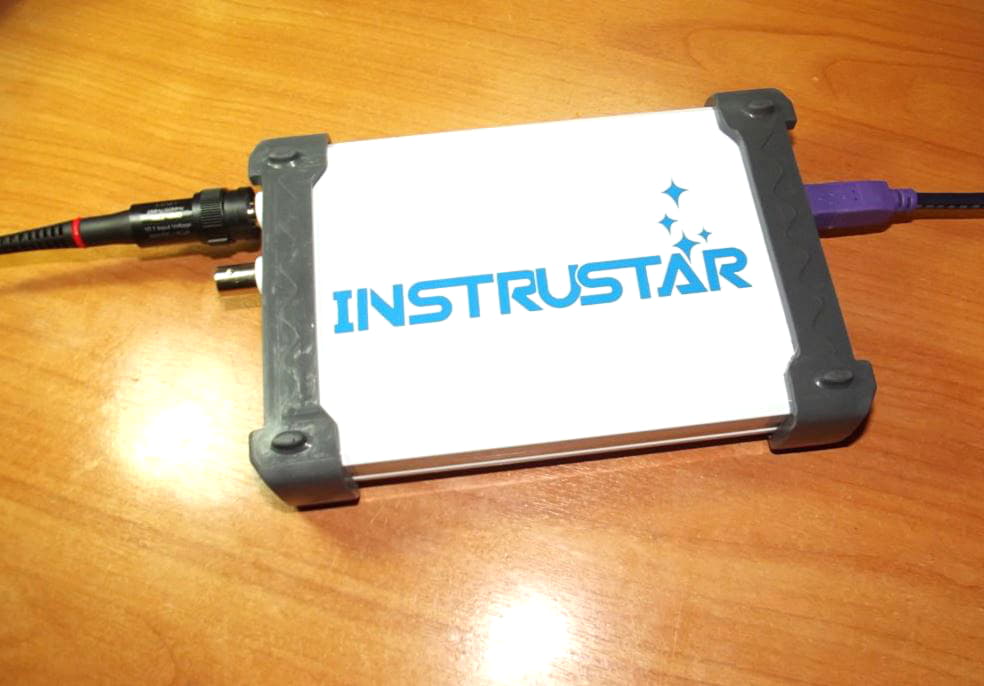

В рабочем состоянии USB осциллограф выглядит вот так.

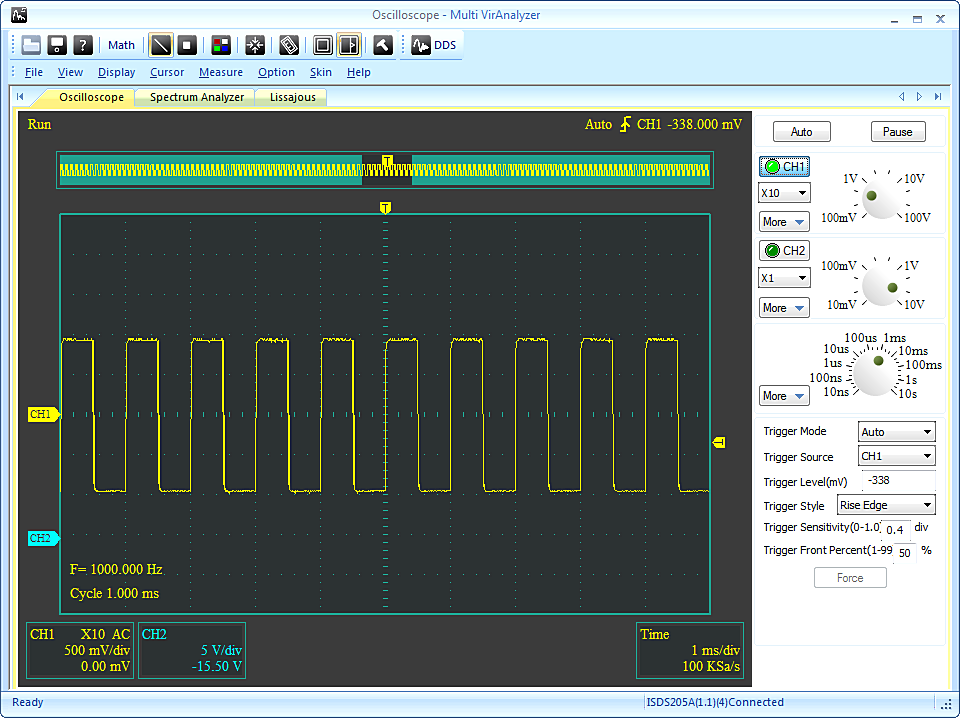

После установки программного обеспечения на компьютер или ноутбук, открываем программу и запускаем осциллограф. Здесь я уже сразу подцепил тестовый сигнал, чтобы подготовить осциллограф к работе.

Также можно вывести значение сигналов, которые осциллограф сразу бы показывал на экране монитора.

Плюсы и минусы USB осциллографа

Плюсы:

1. Умеренная цена и функционал. Стоит в разы дешевле, чем крутые цифровые осциллографы
2. Настройка и установка ПО занимает около 10-15 минут
3. Удобный интерфейс
4. Малогабаритный размер
5. Может производить операции как с постоянным, так и с переменным током
6. Два канала, то есть можно измерять сразу два сигнала и выводить их на дисплей

Минусы:

1. Малая частота дискретизации
2. Обязательно нужен ПК
3. Малая полоса пропускания
4. Глубина памяти тоже никакая

Более подробно про характеристики цифровых осциллографов вы можете прочитать, скачав учебное пособие по цифровым осциллографам.

Устройство и принцип работы осциллографа

Среди всех измерительных приборов осциллограф считается одним из самых сложных в плане своего устройства. И не зря. Ведь по принципу работы он сравним с телевизором. Разница разве что в виде сигнала, обрабатываемом этими устройствами.

В основе лежит электронно-лучевая трубка. На ней отображается состояние входного электрического сигнала. Чтобы изображение совпадало с формой колебаний, электронный луч осциллографа управляется генератором строчной развёртки. (картинка)

У осциллографа электронно-лучевая трубка в своём устройстве имеет две пары отклоняющихся пластинок. Именно они и управляют положением электронного луча на экране.

Первая пара – горизонтальная. Она отвечает за отклонение луча в этой плоскости. На неё подаётся напряжение пилообразной формы от генератора горизонтальной развёртки. Потом напряжение увеличивается. Это вызывает отклонение луча по горизонтали. Луч вернётся назад и начнёт движение заново во то время, когда импульс резкой пойдёт на спад. Сам момент возвращения луча виден быть не должен. На экран в это время подаётся напряжение гашения луча.

Чтобы лучше понять принцип работы устройства, можно изучить блок-схему осциллографа. По ней в том числе становится понятно, что в состав устройства входят горизонтальный и вертикальный каналы.

Горизонтальная развёртка

Канал горизонтального подключения подключается к генератору развёртки. Он вырабатывает сигналы горизонтального отклонения лучей. Генератор Х (развёртки) работает в нескольких режимах.

• Внутренняя синхронизация. Автоколебания с выставленной вручную частотой;
• Внешняя синхронизация. От входных импульсов запускается генератор. Она включает в себя три режима: запуск от внешнего источника, по фронту импульсов или их спаду;
• Синхронизация от питания (50Гц);
• Ручной запуск. Так же называется однократным.

При исследовании стабильных сигналов удобно использовать режим внутренней синхронизации. В этих условиях изображение будет неподвижным. Чтобы увеличить стабильность можно организовать захват частоты на входе генератором развёртки.

Также этот режим называется ждущим. В нём запуск генератора происходит в тот момент, когда входной сигнал достигает определённого уровня. Или от внешнего источника. В режиме внешней синхронизации удобно исследовать не очень стабильные колебания, особенно если есть синхронизация между генератором развёртки и схемы от одного источника колебания. Прибор поддаётся регулировка, чтобы точно установить уровень, на котором генератор запускается.

Если синхронизация происходит от сети питания, то запуск развёртки будет синхронизирован с колебанием напряжения сети. Так что синхронизация от сети так же предусмотрена, чтобы наблюдать за помехами и искажениями. Ручная синхронизация подходит для исследования различных непериодических сигналов. К примеру, в логических схемах.

Вертикальная развёртка

Канал вертикального отклонения называется каналом Y, по аналогии с горизонтальной осью Y в системе координат. В нём входной исследуемый сигнал обрабатывается. Сигнал этот поступает в канал через аттенюатор. Аттенюатор – это ступенчатый регулятор уровня. Это делается для того, чтобы амплитуда параметра, который измеряют, не превышала допустимый уровень. А картинка тем временем не выходила за пределы экрана. Канал Y может передать сигнал на генератор горизонтального отклонения для его синхронизации.

Обычно канал вертикального отклонения работает в открытом режиме. Это значит, что само отклонения луча будет чётко совпадать с уровнем сигнала. Когда есть постоянная составляющая, то это мешает наблюдению за колебаниями. Происходит это из-за того, что картинка будет слишком смещена к границам экрана сверху или снизу. Так же она может вообще выходить за границы. Эту постоянную составляющую можно убрать, если включить режим закрытого входа. Или настроить аттенюатор под размеры экрана.

Про закрытый вход. Сигнал поступает через конденсатор, не создающий препятствия для переменного напряжения. Тогда оба канала обладают оконченными усилителями, формирующими нужные уровни сигналов, которые подаются на отклоняющие пластины.

Как функционирует осциллограф

Если смотреть на быстро пробегающие объекты, то увидим размытую линию. Но если периодически открывать «окошко», то будут выхватываться статичные кадры. Это принцип стробоскопа, так же, но в электронной форме работает Oscilloscope.

Действие «окошка» синхронизуется (главное условие) со скоростью объектов (сигнала), поэтому при его открытии их место стабильно. В противном случае возникнет рассинхронизация.

Аппарат визуализирует периодические изменения в реальном времени на табло синусоидой или линией другой формы (пила, меандр и прочее). Каждый будущий отрезок схожий с прошедшим, он «останавливается» и показывается (в 1 момент — 1 период).

Что такое осциллограф

Осциллограф (O-Scope, Oscilloscope) регистрирует изменения (амплитуды, колебания) напряжения сигналов электрических цепей с выходом в виде синусоид, пилообразных линий и других линий координатной сетки на мониторе. Устройство используется для изучения динамики системы в процессе ее работы. Типичный пример: импульсные тесты, генераторные устройства (блоки питания). Осциллограф покажет форму напряжения, электрические сигналы с течением времени, уровень колебаний, изменения при определенных условиях и факторах (неисправности, температура, магнитные поля, помехи, экранирование).

Деловое свидание, встреча

O-Scope измеряет эти количества и решает следующие задачи:

• контрольные измерения электрических цепей, узлов, производимых при их выпуске, ремонте, в научно-исследовательских институтах;
• всегда используется при проверке средств измерений;
• электроника, телевидение и радио: свойства сигналов, степень шума, искажения;
• для узкоспециализированного оборудования, для анализа СКУД, исполнительных устройств;
• измерения частот и амплитуд при отладке;
• визуальный контроль сигналов, фазовых сдвигов;
• анализ функционирования датчиков автомобиля.

Кратковременно отображая функции, устройство позволяет наблюдать изменения напряжения:

по времени: частота, интервалы, скважность, циклы, скачки, падения, всплески;
по физике: колебания, амплитуды, макс. / мин действующие значения.. Осциллограф – это «глаза», которые позволяют заглянуть внутрь цепи во время ее работы

Помимо простого измерения электрического сигнала, современные продукты могут выполнять математические преобразования в реальном времени (Фурье и т.д.)

Осциллограф – это «глаза», которые позволяют заглянуть внутрь цепи во время ее работы. Помимо простого измерения электрического сигнала, современные продукты могут выполнять математические преобразования в реальном времени (Фурье и т.д.).

Где это применяется

Приложения:

• всегда в научных, технических лабораториях, в исследовательских отделах заводов, производящих электроприборы, например, производитель должен знать, как его продукция реагирует на помехи;
• при углублении узлов, в регулировке, ремонте электрооборудования: от радио- и сотовой связи до моторных цепей машин. Для радиолюбителей прибор незаменим.

Устройство предоставляет наглядную информацию о характеристиках сложных сигналов, показывает данные о времени и амплитуде изменений, что важно для расчетов и для определения того, как рассматриваемый объект будет вести себя в течение периодов при определенных условиях

Что можно измерить с помощью осциллографа

Осциллограф может измерять:

• для сигналов покажет:
  • форма;
  • частота;
  • период;
  • ширина;
  • угол сдвига фаз;
  • сравнение сигналов;
• АЧХ (амплитудно-частотная х-ку);
• по закону Ома ток рассчитывается по показателям прибора (при этом он преобразуется в напряжение резисторами).

O-Scope на самом деле является вольтметром, но он отображает изменения напряжения в режиме онлайн; его можно использовать для обозначения формы тока путем последовательного подключения резистора к обслуживаемой сети (Rt, «t» – ток, также является шунтом). Его число в Омах выбрано намного меньшее, чем у схемы, чтобы не было влияния на схему. Далее рассчитывается по формуле и, зная значение Rt, можно найти ток.

Применение и интересные факты

Являясь одним из важнейших аппаратов в радиоэлектронике и радиотехнике, он широко используется в лабораторных, прикладных и научно-исследовательских целях. Позволяет изучать, контролировать и измерять параметры электрических сигналов и радиоволн при воздействии разнообразных датчиков. Прибор позволяет:

1. Определять частоту сигнала по измерению его временных характеристик.
2. Измерять временные параметры для получения значения амплитуды напряжения.
3. Выяснить постоянную и переменную классического сигнала.
4. Изучать сдвиги фаз, происходящие при прохождении различных участков цепи.
5. Исследовать внутренние механизмы, происходящие в электрической цепи.
6. Наблюдать частоту колебания и особенности искажения сигнала.
7. Вычислить соотношение шума и сигнала, стационарность шума и возможные изменения по временным параметрам.
8. Наладить оперативный и периодический контроль качественных характеристик телевизионного тракта в системе телевещания.

Широко применение осциллографа в диагностике и ремонте автотранспорта. Благодаря своим характеристикам он способен выявить неисправные катализаторы, проверить функционирование исполнительных механизмов, кратко указать основные идентификационные сведения системы, считать код неисправностей, который сохраняет система, отследить изменения сигналов датчиков системы.

Учёными выделено несколько занимательных фактов работы и создания фиксирующего прибора, популярного в электромеханической сфере любого производства. К ним относят:

• Именно экран одного из осциллографов был использован как дисплей первой видеоигры, визуализирующей игру в теннис. Игра Tennis For Two создавалась на работе аналоговых вычислительных машин. Управление основано на специальном игровом контроллере — Paddle.
• Радиолюбителями используется тракт записи звука, установленный на звуковой карте компьютера в качестве прибора ввода измерения низких частот.
• Часто встречается ошибочное написание прибора «осцелограф».
• Квалифицированные любители радиоэлектроники, не являющиеся чайниками в мире электроники, занялись самостоятельным изготовлением приборов для процесса осциллографирования в качестве приставки к ПК или телевизору. Сейчас эта потребность не так актуальна. Освоенные технологии массового производства подобных товаров имеют низкую себестоимость.

Типы осциллографов

Электронно-лучевые осциллографы подразделяются на:

• Аналоговые;
• Цифровые;
• Аналоговые с цифровой обработкой сигнала.

Аналоговые осциллографы

Сначала, очевидно, появились аналоговые осциллографы, ведь для работы устройства использовались аналоговые детали. Они подавали вполне точное изображение формы сигнала. Однако замерять амплитуды и частоты совсем не могли. При определении этих характеристик создавалась нелинейность. Она создавалась из-за искажений, которые вносил входной тракт, и движения электронного луча вкупе с этим. Получаемые данные можно было использовать только для оценочного измерения. А наблюдение было возможно только в случае периодического сигнала.

С появлением ЭЛТ стало возможным организовать память на одно движение луча горизонтальной развёртки. Чтобы оценивать помехи импульсов и однократные сигналы, это было необходимо.

Цифровые осциллографы

Современные цифровые осциллографы имеют куда более широкие возможности. В них цифровой тракт обработки сигнала подаётся после входных цепей осциллографа на аналого-цифровой преобразователь. Этот алгоритм позволяет проводить самые точные измерения параметров, таких как частота следования, длительность импульсов, напряжение. А используя запоминающее устройство (USB-осциллограф), можно запоминать любые участки формы сигналов без специального оборудования.

Цифровые осциллографы бывают двух видов. Разделены они были по принципу использования тракта. У одних он был дополнением к аналоговым измерениям, у вторых – использовался для формирования изображения.

Устройства первого типа не отличаются от аналоговых, имея дополнительную опцию для измерения. Вторые же максимально сходны с цифровыми, имея отличие только в отображении информации.

Современные осциллографы для отображения информация используют жидкокристаллические дисплеи. Кроме формы сигнала на нём отображаются все параметры, которые устройство замеряет:

• Среднее напряжение;
• Амплитудное напряжение;
• Фазовые сдвиги;
• Длительность импульсов;
• Длительность спада импульсов;
• Длительность фронта.

Благодаря такому набору способностей один прибор может заменить большую часть других измерительных устройств.

Как ещё несколько полезных качеств цифровых осциллографов можно отметить:

• Большие возможности для запоминания изображений;
• Запоминание параметров сигналов в разные участки времени;
• Хранение информации;
• Вывод информации для печати;
• Передача информации на внешний носитель.

Применение и интересные факты

Являясь одним из важнейших аппаратов в радиоэлектронике и радиотехнике, он широко используется в лабораторных, прикладных и научно-исследовательских целях. Позволяет изучать, контролировать и измерять параметры электрических сигналов и радиоволн при воздействии разнообразных датчиков. Прибор позволяет:

1. Определять частоту сигнала по измерению его временных характеристик.
2. Измерять временные параметры для получения значения амплитуды напряжения.
3. Выяснить постоянную и переменную классического сигнала.
4. Изучать сдвиги фаз, происходящие при прохождении различных участков цепи.
5. Исследовать внутренние механизмы, происходящие в электрической цепи.
6. Наблюдать частоту колебания и особенности искажения сигнала.
7. Вычислить соотношение шума и сигнала, стационарность шума и возможные изменения по временным параметрам.
8. Наладить оперативный и периодический контроль качественных характеристик телевизионного тракта в системе телевещания.

Широко применение осциллографа в диагностике и ремонте автотранспорта. Благодаря своим характеристикам он способен выявить неисправные катализаторы, проверить функционирование исполнительных механизмов, кратко указать основные идентификационные сведения системы, считать код неисправностей, который сохраняет система, отследить изменения сигналов датчиков системы.

Учёными выделено несколько занимательных фактов работы и создания фиксирующего прибора, популярного в электромеханической сфере любого производства. К ним относят:

• Именно экран одного из осциллографов был использован как дисплей первой видеоигры, визуализирующей игру в теннис. Игра Tennis For Two создавалась на работе аналоговых вычислительных машин. Управление основано на специальном игровом контроллере — Paddle.
• Радиолюбителями используется тракт записи звука, установленный на звуковой карте компьютера в качестве прибора ввода измерения низких частот.
• Часто встречается ошибочное написание прибора «осцелограф».
• Квалифицированные любители радиоэлектроники, не являющиеся чайниками в мире электроники, занялись самостоятельным изготовлением приборов для процесса осциллографирования в качестве приставки к ПК или телевизору. Сейчас эта потребность не так актуальна. Освоенные технологии массового производства подобных товаров имеют низкую себестоимость.

Устройство и общий принцип работы

Не рассматривая подробности устройства прибора, которые кроме разработчиков, в принципе, пользователям не нужны, можно обойтись описанием его элементов и их функционального предназначения.

Современные осциллографы — высокоточные измерительные приборы, позволяющие определить множество параметров сигнала

Основной элемент осциллографа — дисплей, отображающий импульсы. Экран разделен на прямоугольники, масштаб которых можно задать посредством специальных регуляторов. Отображающиеся на дисплее импульсы подлежат прочтению таким образом. Клетки, размещенные вертикально между нижней и верхней границами импульсов показывают в заданном масштабе напряжение измеренного сигнала. Клетки по горизонтали передают параметры времени. Зная период одного импульсного колебания, можно без проблем вычислить его частоту. Само же отображение сигнала на экране прибора получило название «осциллограмма».

Производится множество моделей осциллографов, от простых, использующихся в быту, до самых сложных. Простейшие устройства обладают одним каналом, с единственным сигнальным щупом заземления. Приборы более сложные имеют два канала, самые «продвинутые» осциллографы могут иметь до 6 каналов. Количество каналов свидетельствует о способности прибора выполнять анализ соответствующего числа сигналов, проводить их сравнение между собой.

Где применяют осциллографы?

Информация, которую даёт осциллограф:

• значения напряжения, временные параметры колебаний;
• сдвиг фаз, искажение импульса на разных участках цепи;
• частота (определяется путем фиксирования его временных характеристик);
• переменная и постоянная составляющие колебаний;
• процессы в цепи.

Осциллографы используют как в практических, так и в научно-исследовательских целях. Для простых измерений можно воспользоваться мультиметром, но в большинстве случаев осциллограф незаменим.

Приборы для измерения колебаний применяют при настройке электронного оборудования. К примеру, для регулировки телевизионного сигнала необходимо получить его осциллографическое изображение. Приборы также используются при ремонте блоков питания, диагностике печатных плат.

При ремонте автомобилей устройство поможет получить данные о положении коленчатого и распределительного валов, датчиков положения. Данные осциллограммы расскажут о наличии импульса на катушке, укажут на неисправность свечей и проводов, диодного моста генератора.

Медицинское оборудование (кардиографы, энцефалографы) тоже работает по принципу осциллографирования. Только электрические колебания, измеряемые ими, происходят в живых организмах.

Что такое осциллограф

Осциллографом (O-Scope, Oscilloscope) регистрируют изменения (амплитуды, колебания) напряжений сигналов электроцепи с выводом в виде синусоид, пилообразных и других линий на координатную сетку на мониторе. Прибор применяют для изучения динамики системы во время ее работы. Характерный пример: тестирование импульсных, генераторных устройств (источники питания). Oscilloscope покажет форму напряжения, электросигналов во времени, уровень колебаний, изменения при определенных условиях и факторах (поломки, температура, магнитные поля, помехи, экранирование).

Назначение

O-Scope измеряет такие величины и решает следующие задачи:

• тестовые меры для электросхем, сборок, изделий при их выпуске, починке, в исследовательских учреждениях;
• всегда используется при проверке измерительных устройств;
• электро, теле и радио сфера: свойства сигналов, степень шумов, искажений;
• для узкоспециализированного аппаратного оснащения, для анализа АСУ, исполнительных приспособлений;
• замеры частот и амплитуд при отладке;
• визуальный мониторинг сигналов, фазных сдвигов;
• анализ функционирования датчиков автомобиля.

Если кратко отобразить функции, то аппарат позволяет наблюдать изменения напряжения:

во времени: частоту, промежутки, скважность, циклы, скачки, спады, всплески;
на физике: колебания, амплитуды, макс./мин. среднеквадратичные значения.. Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы

Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.)

Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы. Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.).

Где применяется

Сферы применения:

• всегда в научных, технических лабораториях, исследовательских отделениях на заводах, выпускающих электроприборы, например, производитель должен знать, как реагирует его продукция на помехи;
• при углубленном анализе сборок, при наладке, ремонте электроустройств: от радио и сотовой связи до цепей двигателей машин. Для радиолюбителей прибор незаменим.

Аппарат выдает визуальную информацию о характеристиках сложных сигналов, показывает временные и амплитудные данные изменений, что важно для расчетов и определения, как будет себя вести изучаемый объект за периоды в конкретных условиях

Что может измерить осциллограф

Осциллограф может измерить:

• покажет по сигналам: форму;
• частотность;
• период;
• амплитуду;
• угол сдвига фазы;
• сравнение сигналов;

АЧХ (ампл.-частотную х-ку);
через закон Ома по показателям прибора исчисляют ток (при этом его преобразовывают в напряжение резисторами).

O-Scope — фактически это вольтметр, но отображающий изменения напряжения онлайн, им можно обозначить форму тока, подключив последовательно к обслуживаемой сети резистор (Rt, «t» — токовый, он же шунтирующий). Его число Ом подбирают намного меньшим, чем у цепи, чтобы отсутствовали влияния на схему. Далее, вычисляют по формуле и, зная величину Rt, можно найти ток.

Описание работы осциллографа из компьютера

Для осуществления обмена данными, между USB осциллографом и персональным компьютером, применен интерфейс Universal Serial Bus (USB). Данный интерфейс функционирует на базе микросхемы FT232BM (DD2) фирмы Future Technology Devices. Она представляет собой преобразователь интерфейса USB — COM. Микросхема FT232BM может функционировать как в режиме прямого управления битами BitBang (при использовании драйвера D2XX), так и в режиме виртуального COM-порта (при применении драйвера VCP).

В роли АЦП применена интегральная микросхема AD7495 (DD3) фирмы Analog Devices. Это не что иное, как аналого-цифровой преобразователь с 12 разрядами, с внутренним источником опорного напряжения и последовательным интерфейсом.

Силиконовый коврик для пайки
Размер 55 х 38 см, вес 800 гр….

Подробнее

В микросхеме AD7495 также есть синтезатор частот, который определяет, с какой скоростью будет происходить обмен информацией между FT232BM и AD7495. Для создания необходимого протокола обмена данными, программа USB осциллографа наполняет выходной буфер USB отдельными значениями битов для сигналов SCLK и CS так,  как указано на следующем рисунке:

Измерение одного цикла определяется серией из девятьсот шестидесяти последовательных преобразований. Микросхема FT232BM с частотой, определяемой встроенным синтезатором частот, отправляет электрические сигналы SCLK и CS, параллельно с передачей данных преобразования по линии SDATA. Период 1-го полного преобразования АЦП FT232BM, устанавливающий частоту выборки, соответствует продолжительности периода отправки 34 байтов данных, выдаваемых микросхемой DD2 (16 бит данных + импульс линии CS). Поскольку быстрота передачи данных FT232BM обусловливается частотой внутреннего синтезатора частот, то для модификации значений развертки нужно всего лишь менять значения синтезатора частот микросхемы FT232BM.

Данные, принятые персональным компьютером, после определенной переработки (изменение масштаба, корректировка нуля) выводятся на экран монитора в графическом виде.

Исследуемый сигнал поступает на разъем XS2. Операционный усилитель OP747 предназначен для согласования входных сигналов с остальной схемой USB осциллографа.

На модулях DA1.2 и DA1.3 построена схема сдвига двухполярного входного сигнала в зону положительного напряжения. Поскольку внутренний источник опорного напряжения микросхемы DD3 имеет напряжение 2,5 вольт, то без использования делителей охват входных напряжений равен -1,25..+1,25 В.

Чтобы была возможность исследовать сигналы, имеющие отрицательную полярность, при фактически однополярном питании от разъема USB (распиновка USB разьема), использован преобразователь напряжения DD1, который для питания ОУ OP747 вырабатывает напряжение отрицательной полярности. Для защиты от помех аналоговой части осциллографа применены компоненты R5, L1, L2, C3, C7-C11.

Для вывода информации на экран монитора компьютера предназначена программа uScpoe. При помощи данной программы появляется возможность визуально оценивать величину исследуемого сигнала, а так же его форму в виде осциллограммы.

Для управления разверткой осциллографа предназначены кнопки ms/div. В программе можно сохранять осциллограмму и данные в файл при помощи соответствующих пунктов меню. Для виртуального включения и выключения осциллографа используются кнопки Power ON/OF. При отсоединении схемы осциллографа от компьютера, программа uScpoe автоматически переводится в режим OFF.

В режиме записи электрического сигнала (recorder), программа создает текстовый файл, имя которого можно задать по следующему пути: File->Choice data file. изначально формируется файл data.txt. Далее файлы можно импортировать в другие приложения (Excel, MathCAD) для дальнейшей обработки.

Скачать программу и драйвер (3,0 MiB, скачано: 6 797)

Методика измерений

Осциллограф измеряет электрическое напряжение и формирует амплитудный график электрических колебаний. Цифровые приборы могут запоминать полученный график, возвращаться к нему.

Колебания отображаются на экране в двухмерной системе координат (напряжение – вертикальная ось, время – горизонтальная ось), формируя график — осциллограмму. Есть ещё третий компонент исследований – интенсивность сигнала (или яркость).

При отсутствии входных импульсов на экране горизонтальная линия – «нулевая», обозначающая отсутствие напряжения. Как только на вход (или входы) прибора подаётся напряжение, на экране становятся видны один или несколько графиков одновременно (зависит от количества измеряемых сигналов).

График электрических колебаний по форме может представлять собой:

• синусоиду;
• затухающую синусоиду;
• прямоугольник;
• меандр;
• треугольники;
• пилообразные колебания;
• импульс;
• перепад;
• комплексный сигнал.

Для получения стабильного графика колебаний в приборе стоит блок синхронизации. Получить цикличное отображение колебаний можно только после установки значения синхронизации. Оно принимается за «стартовое», служит отправной точкой графика. Все скачки отображаются по отношению к этой точке.
