Как нарастить провод безопасно и надежно

Когда может понадобиться наращивание

Ко всем рассмотренным ситуациям напишем лучшие варианты для наращивания проводов.

1. Жила в стене сломалась.

Это же может случиться, если Вы переносите розетку с одного места на другое.

Если провода достаёт, можно использовать клемму с таким же сечением и материалом изготовления.

Иной вариант: разобрать участок с повреждением, зачистить отломанную часть и нарастить до нужной длины.

1. Удлинение кабеля в водной среде.

Не забудьте обезопасить себя от тока.

Оголённые участки всегда нужно изолировать, чтобы избегать попадания влаги.

1. Увеличение кабеля для мощных энергопотребителей.

Иногда техника, которая оказывает больше всего напряжения на сеть, требует наращивания проводов. Проводник может обломаться при подключении духовки, электрической плиты или кондиционера.

1. Термодатчику в тёплом полу не хватает провода.

Для начала прочитайте инструкцию. Если нет никаких рекомендаций и ограничений, удлините провод при помощи клеммных колодок.

1. Кабель светодиодной ленты слишком короткий для установки.

Этот случай не доставит много проблем

Есть коннекторы для увеличения лед-ленты, но важно, чтобы требования подходили. Саму жилу можно удлинить любым из описанных в статье способов

1. Провод витой пары повреждается.

Этого можно избежать при помощи скотч-локов, которые часто задействуют при работе с сетью.

Более наглядно способ наращивания можно увидеть в следующем видео:

Это основные моменты в наращивании проводов.

Благодаря этой информации Вы можете самостоятельно удлинить все необходимые провода и не бояться ситуаций, когда жила сломана и провода не хватает!

Наращивание других видов проводов

Квартирная проводка не ограничивается розетками, силовыми вводными кабелями и освещением. Подчас приходится иметь дело и с другими электрическими цепями. Поэтому необходимо знать нюансы и технологию наращивания всех возможных видов проводов.

Сломался зашпаклеванный провод

Такое случается на участке кабеля, где он выходит из бетонной стены в розетку. Если торчащий из цемента провод имеет длину хотя бы 15 мм, то следует попробовать нарастить его одним из вышеописанных способов. Чаще бывает, что жила ломается непосредственно в стене. В таком случае придется брать в руки перфоратор и расчищать провод от раствора, чтобы получить доступный для работы конец.

Удлинение и перенос силового вводного кабеля

Наращивание вводного кабеля в квартире — работа ответственная. Поэтому придется прибегнуть к сварке. Этот способ соединения самый надежный и ничего качественнее пока не придумано. Для сваривания силовых проводов применяется специальный трансформатор с графитовым электродом. Он выдает большой ток в 100-150 ампер. Если трансформатора нет, то допустимо воспользоваться переносным сварочным аппаратом инверторного типа. Перед соединением проводов их следует плотно скрутить. Затем промаркировать отдельные жилы.

Аппарат для сварки электропроводки

Проводка для мощных электрических приборов

Мощные потребители электроэнергии способны брать от сети большие токи до 10-15 А. Примеры таких приборов: электроплиты, чайники, утюги и различные печи. Для подключения и наращивания используют медные кабели. Выполняя работу, необходимо соблюдать следующие условия:

• сечение жил кабеля не менее 2,5 кв. мм;
• соединение скрутки методом сварки или пайки;
• применение тканевой изоляционной ленты с негорючей пропиткой.

Как выполнить наращивание на улице и под дождем и снегом

Иногда возникает необходимость наращивать провод, находящийся под открытым небом. Это может быть СИП кабель питания пристройки на даче или освещения в саду

В таком случае особое внимание следует уделить герметизации места соединения

Провода датчиков температуры

Если в роли датчика температуры используется термопара или цифровой трехпроводный измеритель, то важно соблюсти полярность подключения. Наращиваемые провода обычно выполнены из хрупких сплавов на основе алюминия, хрома и меди

Для соединения возможно применить простую скрутку, винтовые или WAGO клеммы. Пайка может и не получиться. Зависит от конкретного типа сплава, из которого выполнены провода. Они, кстати, тонкие. Поэтому гильзы и орехи отпадают из-за слишком больших размеров.

Как удлинить светодиодную ленту

Случается, что после монтажа led ленты ее яркости недостаточно. Поэтому подсветку придется наращивать. При удлинении светодиодной ленты следует помнить три основных правила:

1. Подключая новый фрагмент, необходимо соблюдать полярность. То есть плюс и минус. Обычно это соответственно красный и черный или серый и белый провода.
2. Led лента разрезается в специальных местах. Они обозначаются символом «ножницы».
3. Если светодиоды RGB типа, то проводов четыре. Их следует подключать с учетом цветовой маркировки. Красный к красному, зеленый к зеленому и так далее.

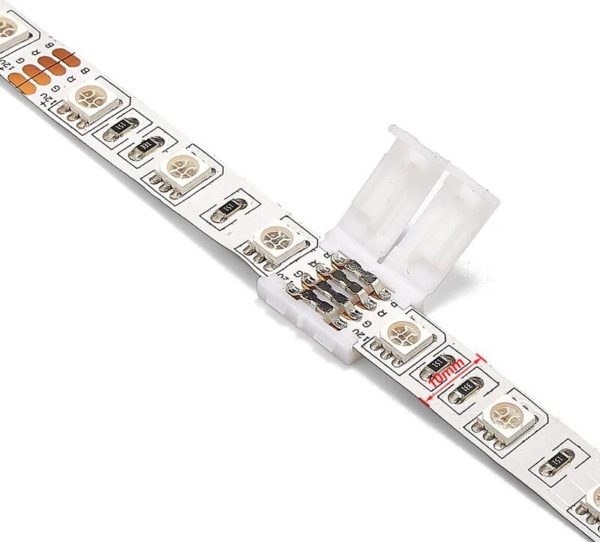

Коннектор для наращивания светодиодной ленты

Наращивание витой пары

Стандартная витая пара содержит восемь проводов. Они подключаются согласно цветам. Жилы проводов тонкие и медные, поэтому лучший способ соединения — пайка оловянно-свинцовым припоем. Пригодна и дедовская скрутка. Однако на больших скоростях интернет-соединения это может создать проблемы. Использовать гильзы и клеммники теоретически получится, но на деле дорого и бессмысленно.

Монтаж кабеля в трубе ПВХ

Использование комплектующих

Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:

• труба электрическая ПВХ дешевле;
• не требует заземления;
• при нормальной эксплуатации может служить до 50 лет;
• может эксплуатироваться при температурах от –25 до + 70С;
• не образуют и не накапливают конденсат;
• не требуют дорогостоящей сварки;
• не требуют обслуживания.

Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.

Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.

При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

Поворот, тройник и соединитель для электротехнических труб

Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем.

Технология монтажа

Процесс монтажа выглядит так:

1. Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
2. Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
3. Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
4. При необходимости нарезают изделия на участки нужной длины.
5. Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
6. Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.

Схема протяжки кабеля в системе труб

Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.

1. Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
2. Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
3. Проверяют надежность изоляции между проложенными проводами.

Тонкости монтажа

Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:

• При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
• При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
• Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
• Для соединения двух точек по прямой всегда используйте цельные куски трубы.
• При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
• При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
• Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
• Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.

Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

Двустенная гофрированная труба для прокладки кабеля

Основным назначением гофротрубы является прокладка внутренних кабельных  систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.

Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.

Наращивание проводов, идущих к розетке

Наращивать провода для розетки необходимо, например, при переносе ближе к полу под евростандарт. Следует помнить, что к розетке возможно подключение мощных потребителей по 1,5-2 кВт. Поэтому скрутку необходимо выполнять качественно. Рекомендуется использовать следующие способы соединения:

• сварка;
• пайка
• соединительные гильзы;

Другие методики наращивания тоже подойдут. Но их надежность и безопасность не внушает доверия (речь о мощных потребителях).

Медные жилы

Наращивать медный провод проще, чем алюминиевый. Пригодны три способа: сварка, пайка, гильзы. Перед соединением с кабеля следует снять изоляцию.

Сварка выполняется специальным трансформатором. Он дорогой. Его имеет смысл приобретать практикующим электромонтерам.

Пайка производится при помощи электрического паяльника, припоя и канифоли. Дешевый способ доступный каждому. Однако подразумевает минимальные навыки работы с паяльником.

Пайка медных проводов

Алюминиевые жилы

Алюминиевый кабель ломкий. Следует держать в голове, что при многократном изгибе он легко надломится. Жилы возможно сварить трансформатором с угольным электродом. Подойдет и газовая горелка, но это сложнее и опаснее.

Гильзование также пригодно. Соединительная трубка должна быть из такого же материала, что и жила кабеля. Алюминиевый провод не получится спаять паяльником и припоем. Расплавленное олово не сможет «прилипнуть» к поверхности этого металла.

Опрессовка алюминиевых проводов

Подключение усилителя (сабвуфера) к автомобильному аккумулятору

Некоторые любители громкой музыки устанавливают к автомобильным магнитолам и плеерам усилители мощности. Проблемой этой схемы является потребление большой мощности, не всегда автомобильного аккумулятора хватает для обеспечения питания для автомобильного оборудования и музыкальной аппаратуры. В этом случае используют отдельный дополнительный аккумулятор

В любом случае важно правильно рассчитать все необходимые параметры и грамотно выполнить монтаж:

• В первую очередь определяются с местом установки усилителя, обычно это делается в задней части автомобиля в багажнике;
• Рассчитывается расстояние для прокладки кабелей питания до аккумулятора;
• Выбирается марка кабеля и рассчитывается сечение проводов исходя из мощности усилителя.

Для автомобильных магнитол применяют усилители мощностью от 50 – 80 Вт, расчеты проводят по формуле:

I=P/U Протекающий ток «I» протекающий по проводам равен отношению мощности «Р» усилителя к напряжению автомобильного аккумулятора «U». Если ваш четырехканальный усилитель мощностью 60Вт х 4 = 240 ВТ, общая мощность потребления. Ток в цепи питания сабвуфера будет 240Вт/12В = 20А. Для запаса мощности добавим примерно 20% и по таблице выберем необходимое сечение провода исходя из тока в 24А. При постоянном токе мощность существенно зависит от длины провода от источника питания до потребителя.

Таблица подбора сечения проводов с учетом мощности и расстояния

Практика показывает, что сечение 1,5 – 2,5 мм вполне достаточно для питания усилителя от бортового аккумулятора напряжением 12В.

Схема подключения усилителя к аккумулятору и остальным элементам

Провода выбираются гибкие, многожильные с надежным изоляционным слоем. Красный подключается к плюсовому контакту аккумулятора и соответствующей клемме на усилителе, через предохранитель расчетной величины тока.

Подключение проводов питания к усилителю от аккумулятора

От багажника до моторного отсека, где стоит аккумулятор 4-5м, кабель прокладывается в гофрированном шланге. В перегородку передней панели гофра прокладывается через технологические отверстия с резиновыми сальниками, чтобы исключить перетирания изоляции и короткого замыкания в условиях вибрации. Провод отрицательной полярности крепится между минусовой клеммой усилителя и ближайшим болтом на корпусе автомобиля в багажном отделении.

Для подключения бортовой аппаратуры к аккумулятору обычно используют кабели с гибкими многожильными проводами. Для монтажа наружных осветительных линий, скрытой проводки розеточных групп прокладываются марки с монолитными жесткими проводами, не большого сечения. Для подключения РЩ от подстанций и воздушных линий применяют кабеля большого сечения 10, 16 мм2 и более с монолитными жилами и многожильными проводами из алюминиевого или медного сплава.

Простая технология наращивания проводов и кабелей

Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам. Для восстановления целостности электропроводки нужно знать последовательность действий:

1. Провода должны быть одинаковые по своим техническим характеристикам.
2. Одеть на один из них специальную изоляционную трубку.
3. Соединить участки одним из вышеописанных способов.

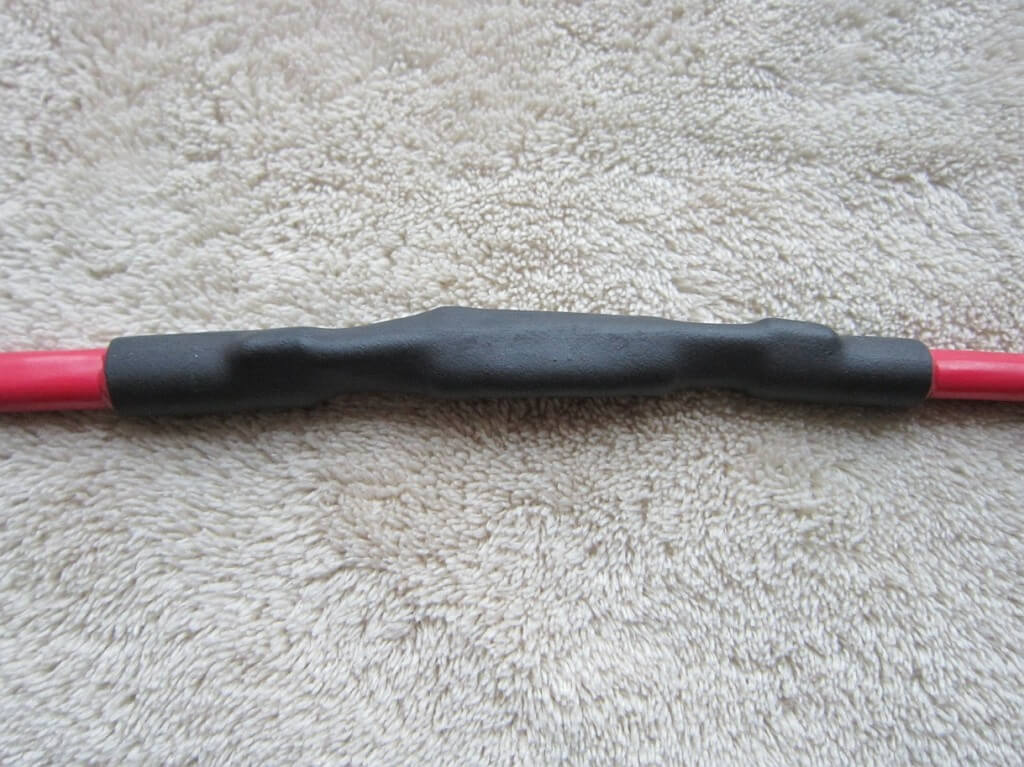

4. Закрыть место соединения изоляционной трубкой и нагреть её.

Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.

Короткий провод можно нарастить с помощью колодки:

1. зачистить оголённую часть ножом;
2. вставить в технологическое отверстие;
3. то же самое проделать с присоединяемым кабелем, вставив
4. его зачищенный конец в то же отверстие, но с другой стороны.

Похожее: Перенос розетки электроплиты: инструкция

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача — чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины — жила обломилась «под корень».

Также такое приходится делать, если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания — установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник — разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно — выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно — удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.

Ситуация 5 — Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка или саму ленту.

Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить удлинение LED-ленты (фото ниже). Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками. Провод к ленте удлиняется любым из описанных выше способов.

Ситуация 6 — Поврежден кабель витая пара.

В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное — тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу. Также удобно сделать это с помощью скотч-локов, кстати их любят и часто используют как раз монтажники сетей.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Также читают:

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран

Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон

Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Наращивание провода: бытовые ситуации

Сломалась жила в стене

Если такое произошло, вы должны определиться, хватить ли провода, чтобы соединить все. Если хватает, то используем любой способ, который вы могли увидеть раньше. Если сломался так, что не подлезть, вы должны разбить стену, и там уже проводить все действия.

Как нарастить кабель в воде

Такая ситуация возникает в тех случаях, когда нужно удлинить участок кабеля пролагающего в воде, к примеру: провод для погружного насоса нарастить. Здесь вам понадобиться термоусадочная трубка. Делаем все только так, как показано на картинке. Для кабеля под землей такой способ подойдет.

Помните, нагревать можно и зажигалкой, но смотрите, трубка должна плотно сесть на провод.

Как удлинить провод или кабель для питания мощных электрических приборов

В этом случае подойдет только одни вариант –  пайка. На другие даже не смотрите – это принесет только беду. К мощным электроприборам можно отнести: кондиционер, электроплиту и т.д. Сечение проводника должно составлять (4мм).

Как нарастить кабель или шнур небольшой мощности

К примеру, если вы решили нарастить шнур для микроволновки, стиральной машины – выбросьте это идею из своей головы. Ведь если вы его подключите не так – будут большие проблемы. А подключить можно по ошибке заземление с фазой. Легче в этом случае протянуть провод под плинтусом, и безопасней.

Как нарастить витую пару

В этом случае проблем нет, но помните, наращивать каждую жилунужно по отдельности. Не забывайте тщательно изолировать место наращивани*я провода.

Как нарастить провод светодиодной ленты

Для этого понадобиться приобрести специальные коннекторы, они позволяют постепенно наращивать провод для LED светильников. Другие способы и материалы в этом случае вам не подойдут.

Устанавливаем розетку в подрозетник с короткими проводами

Начнем с отключения электричества в доме. Далее прозвоним все контакты розетки индикаторной отверткой с неоновой лампочкой, для определения фазы. Таким способом убедимся что электричество точно отключено и вашей жизни ничего не угрожает. Отвинчиваем лицевую панель, отключаем контакты старой розетки. Как я уже говорил, провода грелись, изоляция на них оплавилась, засохла и стала хрупкой. Так как она крошится, ее нужно удалить. А вместо нее подобрать термоусадочные трубки соответствующего диаметра.

Я буду наращивать провода используя клемники WAGO. Но эти удобные приспособления нужно устанавливать правильно, иначе они могут сыграть дурную службу. Итак: минимальный отрезок торчащий из стены должен быть не менее 2 см и 1 см должен быть хорошо зачищен, не смят и не согнут.Это главные правила. Поэтому, все что гнуто нужно выпрямить, а то что сплюснуто – отрезать. А остальное изолировать термоусадкой. Усадить ее можно специальным феном или обычной зажигалкой. Вот что получилось у меня:

Один провод обломился, но это не страшно. Одеваем клеммы до упора и защелкиваем. Их большой плюс в том, что теперь отводку можно выполнить медным проводом. Я взял многожильный. Он мягкий и не обломится.

Взял двойную розетку, что расширит функционал взамен старой.

Подключаем и устанавливаем.

Закрепляется она точно также как и старая – упираясь в боковые пазы подрозетника. Но как вы видите, есть ещё продольные крепления для непосредственного закрепления в стене. Это просто великолепное решение, особенно у кого разбит подрозетник и закрепить все внутренности надежно не представляется возможным.

Устанавливаем накладную панель.

Включаем электричество и проверяем работу. Все отлично. Клеммы выдержат все нужные нагрузки в данном месте.

Это интересно: Какой кабель использовать для освещения?

Пошаговая инструкция по восстановлению перебитого или порезанного электрического кабеля или провода.

 В панельных домах проще всего вытянуть поврежденный кабель из канала и заменить его на новый от розетки до распаячной коробки, потому что в панелях электропроводка протянута внутри труб- штробление не требуется.
 В других случаях, необходимо разбить участок стены вдоль кабеля или провода как минимум на 15 сантиметров в обе стороны и с запасом глубины, что бы в него спряталось заизолированное соединение
Внимание будьте осторожны, не повредите повторно кабель.
После этого разделываете и зачищаете, но на разных расстояниях, так что бы оголенные соединения фазы и нуля не были напротив друг друга. Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка.  Соединяем их между собой с использованием сварки , гильз с опрессовкой, пайки или само зажимных клемников.
Натягиваем термоусадку на оголенные участки соединений   и нагреваем ее.
 Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки. Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка.  Соединяем их между собой с использованием сварки , гильз с опрессовкой, пайки или само зажимных клемников.
Натягиваем термоусадку на оголенные участки соединений   и нагреваем ее.
 Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки

Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка.  Соединяем их между собой с использованием сварки , гильз с опрессовкой, пайки или само зажимных клемников.
Натягиваем термоусадку на оголенные участки соединений   и нагреваем ее.
 Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки

Самозажимные клемники обладают хорошими электроизоляционными свойствами, но все равно не помешает их дополнительно обмотать изолентой в  местах подключения там, где может попасть раствор внутрь электрических зажимов.
Соблюдая меры предосторожности, замазываем электрические соединения раствором штукатурки и выравниваем стену.. Я в своей практике использую для соединения или наращивания электрических кабелей метод пайки! Простой, недорогой и надежный метод! Для изоляции использую термоусадочные трубки

Я в своей практике использую для соединения или наращивания электрических кабелей метод пайки! Простой, недорогой и надежный метод! Для изоляции использую термоусадочные трубки

Я в своей практике использую для соединения или наращивания электрических кабелей метод пайки! Простой, недорогой и надежный метод! Для изоляции использую термоусадочные трубки.
