Виды проводов и кабелей для электропроводки

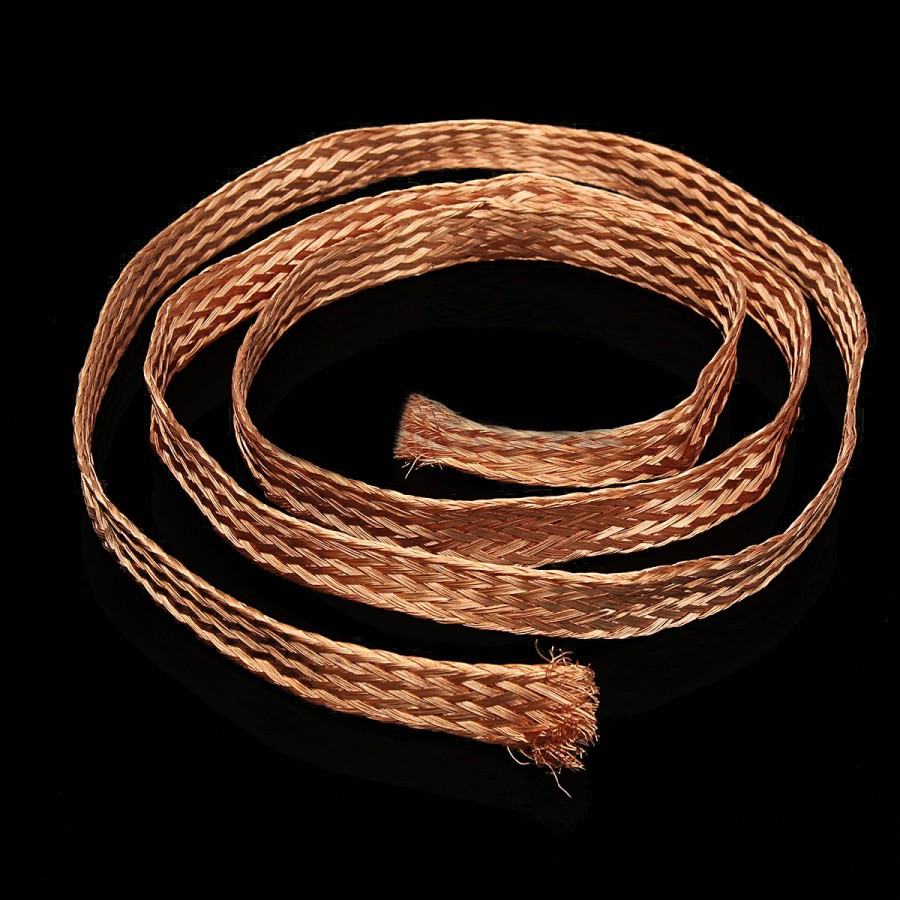

Преимущества

Повышенные параметры теплопроводности и токопроводимости. Благодаря данному свойству, вы можете использовать медную жилу меньшего диаметра в сравнении с алюминиевым аналогом. Термические потери в таком случае меньше при отсутствии окислительных процессов.

Пластичность материала. Вследствие высокой гибкости облегчается монтажный процесс – изделие можно гнуть без риска поломки.

Долговечность. Медь отличается устойчивостью к коррозийным изменениям, а поэтому замену надо будет производить не ранее, чем через 30 лет.

Конечно, алюминиевые жилы будут дешевле, а сам материала легче. Однако сопротивление медных проводов выше. Поэтому требуемый размер сечения у таких изделий меньше, чем у алюминиевых образцов.

Скрутка проводов

Наиболее простым способом соединения двух и более проводников является так называемая скрутка. Данное соединение выполняется с помощью различных методик, из которых интуитивно понятной является простая скрутка.

Соединение двух гибких многожильных проводов в виде простой параллельной скрутки обеспечивает надежный контакт между двумя проводами, но при этом скрутка плохо переносит вибрацию и приложенное на разрыв усилие.

С помощью параллельной скрутки можно соединять медный монолитный и многожильный провод, благодаря дополнительному изгибу монолитного провода данное соединение более надежно, чем при соединении двух многожильных проводов.

Аналогичным методом соединяют алюминиевые провода различного сечения.

Применение параллельной скрутки дает возможность обеспечить электрический контакт одновременно между двумя и более проводами.

С помощью простой скрутки может выполняться электрическое соединение дополнительного провода с основной линией электропроводки без его разрыва.

Этот же метод соединения может использоваться для соединения вместе отвода из монолитного провода с гибким или монолитным основным проводом.

Для соединения вместе двух проводов может использоваться их последовательная скрутка, для чего каждый соединяемый провод «навивается» на другой.

Данная методика соединения проводов позволяет обеспечить оптимальный контакт и надежность соединения, но только для двух проводов.

Соединение жестких проводов между собой может выполняться с помощью бандажной скрутки. Для этого соединяемые провода прикладываются параллельно друг к другу, после чего фиксируются в этом положении с помощью более мягкого провода, который плотно укладывается на оголенную поверхность проводов.

Чем плотнее будет выполнена скрутка или навивка, тем лучше будет электрический контакт между проводниками.

С помощью бандажа можно выполнять соединение из двух и более проводников или организацию отводов.

Для улучшения фиксации можно выполнять дополнительный изгиб монолитного провода, тем самым фиксирую бандаж.

Во время выполнения монтажа необходимо следить, чтобы скручиваемые части проводников были полностью очищены от изоляции, медная или алюминиевая поверхность проводников должна быть чистой и не содержать следов окисления. Если есть необходимость, перед выполнением скрутки поверхность соединяемых проводов нужно очистить с помощью ножа или наждачной бумаги. Для повышения плотности скрутки, и, как следствие, электрического контакта между проводниками, допускается выполнение скрутки с помощью плоскогубцев

Важно помнить главное правило монтажа — нельзя выполнять непосредственное соединение медной и алюминиевой электропроводки

Оконцевание многожильных кабелей

У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.

Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.

Технический процесс оконцевания можно посмотреть в роликах Обжим проводов. Гильзование провода или Опрессовка многожильного провода наконечником.

Расшифровка

Так выглядит описывающая характеристики кабельного изделия вббшвнг расшифровка:

  1. Отсутствие литеры А в начале демонстрирует, что токопроводящие жилки изготовлены не из алюминия, как у многих других силовых кабелей, а из меди.
  2. Первая литера В сигнализирует о том, что продукция снабжена поливинилхлоридным покрытием, обеспечивающим защиту от возгорания. Оно же применяется в качестве изоляции.
  3. Заглавная буква Б показывает, что изделие снабжено броневым покрытием, изготавливаемым из лент стали, подвергнутых оцинкованию. Броня необходима для повышения стойкости к механическим деформациям. Строчная «б» указывает на отсутствие подушки под стальным покрытием.
  4. «Шв» показывает использование ПВХ композита не только для изоляции, но и для внешней защиты всего изделия. Данный состав предохраняет провод от инцидентов возгорания.
  5. Буквы «нг» обозначают, что материал не является горючим и не может распространять горение.

Важно! В последнее время к традиционной маркировке принято приписывать заглавную литеру А в скобках. Пометка (А) обозначает, что продукция принадлежит к классу пожаробезопасности А. Существуют также вариации модели, заточенные под эксплуатацию в определенных температурных условиях: при низких температурах (до -60 градусов Цельсия) и в субтропическом климате (с защитой от поражения колониями плесени)

Первый вариант имеет приписку ХЛ к основному названию, второй – Т

Существуют также вариации модели, заточенные под эксплуатацию в определенных температурных условиях: при низких температурах (до -60 градусов Цельсия) и в субтропическом климате (с защитой от поражения колониями плесени). Первый вариант имеет приписку ХЛ к основному названию, второй – Т.

Как установить напольное отопление

Перед началом монтажа необходимо сделать проект «тёплого пола». В нём указывается мощность оборудования. Данные рассчитывают по норме: для обогрева на 10 м2 требуется 1 кВт энергии. Если двужильный тёплый пол является дополнительным отоплением, следует для полноценного эффекта обогреть только 10% комнаты, то соответственно, показатель будет иным, 10 Вт на 10 м2.

Кабель подключают к электричеству. В паспорте к оборудованию обязательно указывается, от какого напряжения оно работает. Если домашняя электропроводка не предусматривает использование приборов высокой мощности, то в доме рекомендуют сделать новую проводку. Некоторые системы функционируют от 230 В. Как проводят монтаж кабельного отопления?

  • В комнате предусматривают место на стене для установки терморегулятора и автоматического устройства. На поверхности стены делают углубление, которое оборудуют пластиковой коробкой. В ней будет находиться электрические провода и блок управления системой отопления.
  • Прежде чем уложить кабель, необходимо выровнять основание. Выполняют бетонную стяжку, оборудуют её теплоизоляционным материалом. По периметру помещения укрепляют демпферную ленту. Она сохранит тепло в комнате, компенсирует расширение отопительных элементов в момент нагревания.
  • Если помещение находится на 2 и более этажах, то толщина изоляции может быть 2-3 см. Рекомендуют использовать материал с отражающей поверхностью.

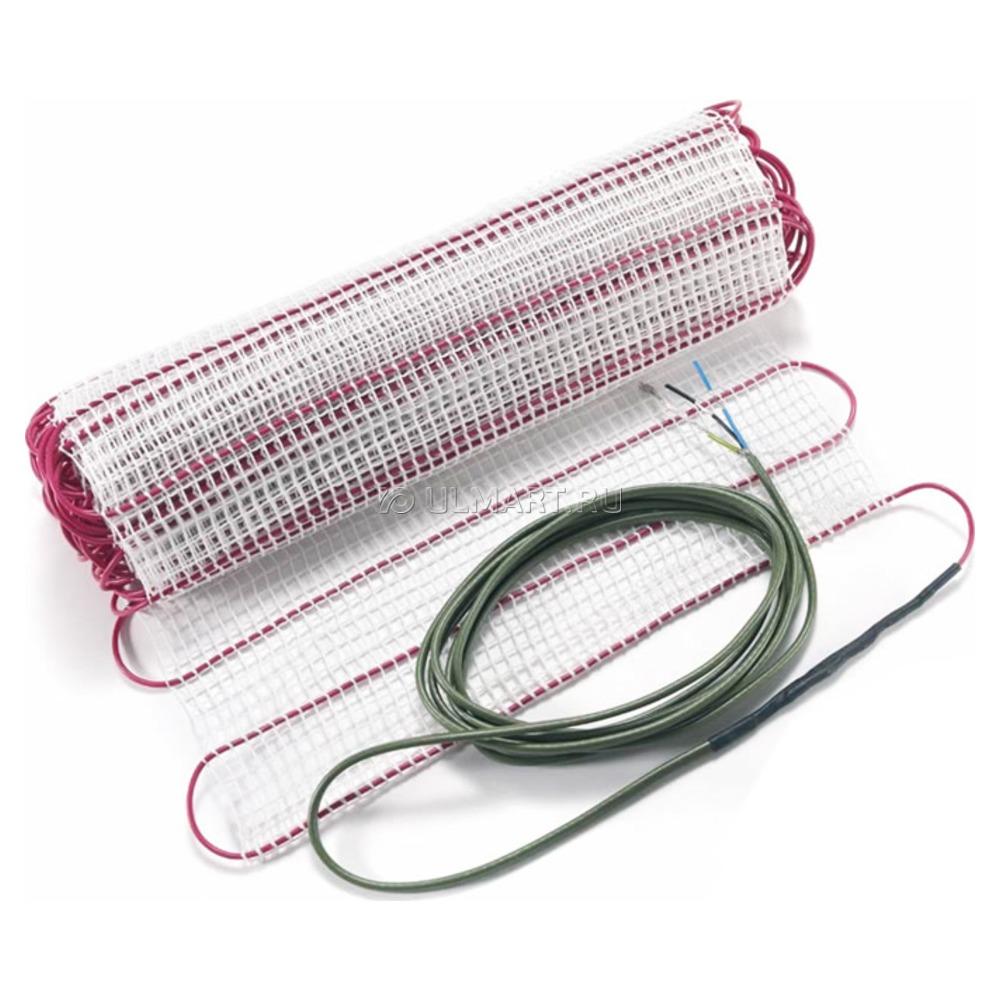

  • На отмеченном участке размещают маты, к которым укреплён кабель. Верхняя часть мат покрыта защитной плёнкой. Поочерёдно проводят подключение всех элементов системы.
  • Если надо уложить отдельный кабель, то на теплоизоляции устанавливают металлические ленты для крепления. Секции укладывают с определённым шагом. Его высчитывают по формуле: S помещения / L длина кабеля.
  • Концы проводов обязательно изолируют. Для этого используют термоусадочную плёнку.
  • На поверхности обогреваемой площади укладывают датчик температуры. Расстояние от стены до датчика – 60 см.
  • Датчик и все выходы проводов подключают к сети.
  • Проводят тестирование системы.
  • На пол укладывают стяжку глубиной не менее 20 мм.

Двужильный тёплый пол

Система «тёплый пол» используется уже многие годы. Она хорошо зарекомендовала себя и в загородных коттеджах, и в городских квартирах. Кабельный обогрев установить не сложно. Необходимо посчитать расходы на электричество, связанные с отоплением жилища. В качестве дополнительного обогрева кабель используют в детской комнате, в ванной, в санузле.

Самозажимные клеммники WAGO

Кроме клеммников с болтами есть также клеммники с зажимами. Они  дороже обычных, но позволяют производить соединение намного быстрее, особоенно в связи с новыми требованиями ПУЭ и запрете на скрутки.

Самый известный производитель таких клеммников фирма WAGO. Каждая клемма является отдельным устройством с несколькими отверстиями для подключения проводов, в каждое из которых вставляется отдельный провод. В зависимости от исполнения соединяет от 2 до 8 проводников. Некоторые виды заполняются внутри токопроводящей пастой для лучшего контакта.

Они выпускаются  как для разъёмного, так и для неразъемного соединения.

В клеммы для неразъёмного соединения зачищенный провод просто вставляется и пружинные усики фиксируют провод внутри. Провод можно использовать только жёсткий (одножильный).

В клеммах для разъёмного соединения провод зажимается при помощи откидного рычажка и пружинного зажима, позволяющих легко подключать и отключать провода.

Поскольку провода не соприкасаются между собой, клеммы позволяют соединять провода разного сечения, одножильные с многожильными, медные с алюминиевыми.

Лучше всего этот способ соединения проводников показал себя при небольших токах и наибольшее распространение получил в сетях освещения. Эти клеммы малогабаритные и легко помещаются в переходных коробках.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Из чего состоит провод или кабель?

Провод и кабель являются разными продуктами. Тем не менее, в каждом проводнике находится токоведущая жила. Она может быть оголена или покрыта с помощью однослойной или двухслойной изоляции. Вторая производится из диэлектрика, поливинилхлорида, каучука, фторопласта и полиэтилена. Есть ряд специфических изоляционных материалов, которые добавляют проводу разные свойства. Жилы готовятся из алюминия с медью. Последний металл более современный и надежный. Жилы отличаются по структуре. Они бывают однопроволочными и многопроволочными. Однопроволочные жилы более жесткие. В их составе находится цилиндрический с секторным прутом. Часто однопроволочными жилами называют монолитные проводники.

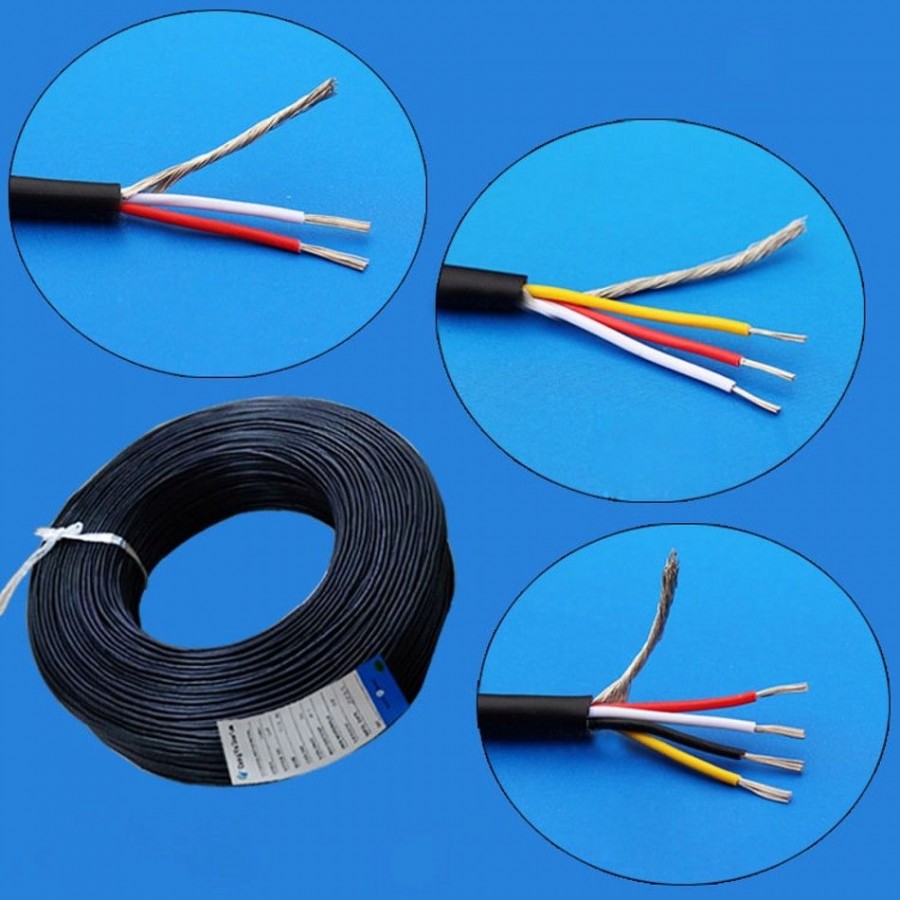

Многопроволочные жилы имеют повышенную гибкость или мягкость. В их конструкции находится много тонких проволок. Точное число зависит от модели.

Сравнение

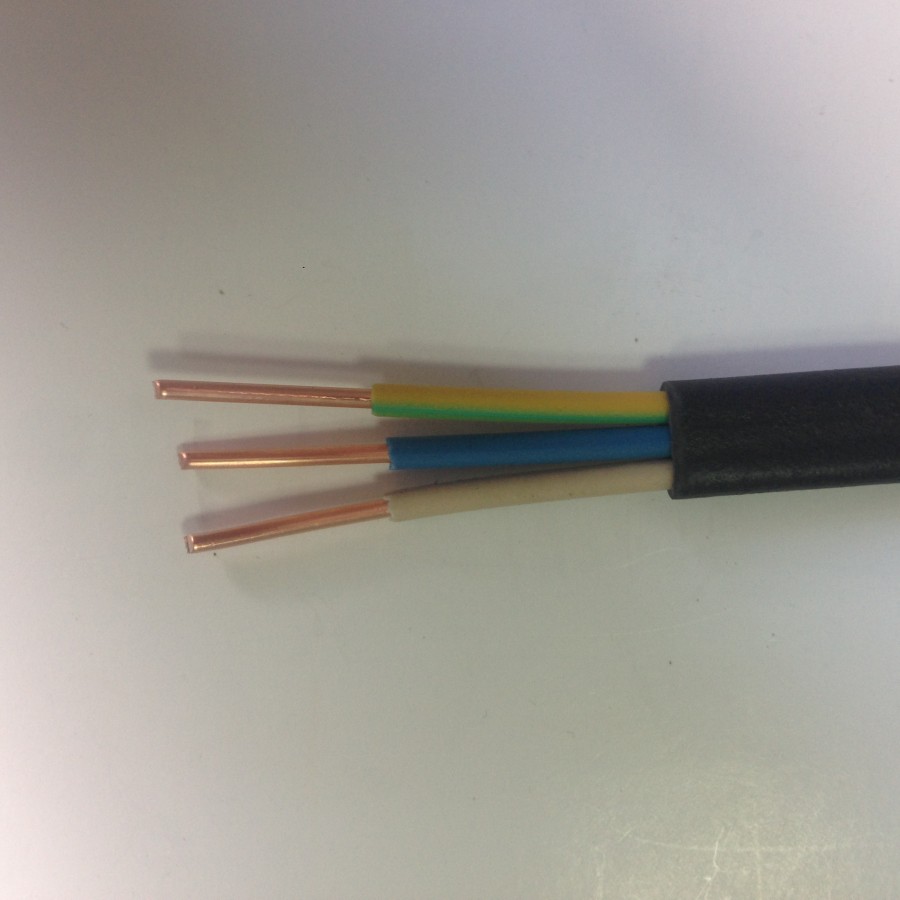

Однопроволочный провод состоит из одной цельной жилы сечением от 0,5 до 200 квадратных миллиметров. В кабеле многопроволочного типа находится несколько проводников, которые переплетаются друг с другом. Их сечение в сумме равняется одной стандартной величине, указанной ранее. В конструкции кабеля вплетается нить. Она повышает гибкость изделия, как правило.

Материал

Вне зависимости от количества жил, при производстве кабельной продукции, используется как медь, так и алюминий. Реже встречаются комбинированные варианты. Тем не менее, по качеству медные изделия имеют повышенную функциональность.

Класс гибкости

В нормативной документации прописываются конструктивные параметры, которые имеет однопроволочный с многопроволочным кабелем. Для охарактеризования обоих разновидностей кабелей, необходимо знать их технические параметры. Класс гибкости применяется, чтобы описать устойчивость кабеля к деформации. К примеру, это необходимо в промышленности, чтобы создавать магистральную линию. Для этого используется кабель, имеющий первый класс гибкости.

Второй класс показывает более усиленную гибкость. Эластичность проводника увеличивается из-за использования нескольких проволок в составе. Третий-шестой класс отличается по числу и диаметру нитей. При этом ГОСТ прописывает предельный диаметр каждого проводника.

Каждая жила делается из материала, способного проводить ток с теплом. При превышении номинального значения кабеля в один квадратный миллиметров, провод изготавливается из меди. Медь позволяет делать жилы с любым классом гибкости. Провод из алюминия, имеющий 16 квадратное миллиметровое сечение характеризуется высокой гибкостью.

Изоляция

Изоляция каждого кабеля производится из диэлектрика. Он гарантирует человеческую защиту от тока. Как правило, изоляция состоит из следующего материала:

  • поливинилхлорида;

  • сшитого полиэтилена;

  • натурального, синтетического каучука;

  • фторопласта;

  • бумажного изоляционного материала.

Принимать решение о том, что лучше выбрать: одножильный или многожильный кабель, необходимо, отталкиваясь от изоляции

Также важно знать проводниковое сечение

Сечение

Площадь сечения является основным техническим параметром в кабельной продукции. От него зависит возможность эксплуатации кабеля в конкретной ситуации. Сечение влияет на предельно допустимую нагрузку, которое оказывается на изделие. Для вычисления допустимой нагрузки, необходимо обратиться к техническому паспорту изделия. Сила тока считается делением общей мощности электрических приборов на 220.

Плюсы и минусы

Одножильные кабели обладают минимальным сопротивлением. Они стоят дешевле многожильных. Тем не менее, последние удобны для электромонтажа в квартире. Их можно соединять скруткой, опрессовкой и специальными клеммами. Их можно использовать в высокочастотных цепях. Срок их эксплуатации достигает от 15 до 40 лет. Их просто укладывать на сложных электротрассах, они обладают высоким уровнем проводимости. У них низкая нагреваемость благодаря большой площади. Они отличаются надежностью и низкими энергопотерями. Тем не менее, постоянное физическое воздействие плохо влияет на срок службы.

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

плас class=»aligncenter» width=»500″ height=»244″

резины или каучука

металла

СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

4 причины, почему одножильный провод лучше многожильного

Причина 1: более жесткий кабель

У одножильного кабеля провода более жесткие, чем у многожильного, поэтому при изгибе он лучше держит форму. Когда мы организовываем проводку, нам необходимо проходить прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, поэтому форму он держать не будет. То есть проще будет уложить ВВГнг, чем многожильный ПВС.

Конечно, временную проводку открытого типа, которую нужно будет таскать по объекту, проще выполнить многожильным проводом, так как одножильный попросту переломается. Однако, дома мы проводку скрываем под слоем штукатурки, поэтому двигаться провод никуда не будет. Гибкость многожильного провода является преимуществом для удлинителей, электроустановок переносного типа, открытых динамических проводок, но не для домашней проводки.

Причина 2: проще выполнять соединение

Соединение проводов в распредкоробках должно выполняться путем пайки, опрессовки, сварки или сжимами (ПУЭ п. 2.1.21). Одножильные провода побеждают многожильные по количеству «удобных» способов соединения. Давайте поясним.

  • Винтовые клеммники. Зажимать клеммником одножильный провод проще, чем многожильный. Одна жила хорошо прижимается, а когда их много, тогда некоторые могут «расползтись», тем самым уменьшается площадь контакта.
  • Клеммники WAGO. Клеммники имеют прижимную пластину, которая зажимает провод. Здесь в принципе можно легко зажать как одну жилу, так и многожильный проводник, поэтому данный тип соединений подойдет для обоих проводников.
  • Сварка. Сварка подходит для обоих типов проводников. Однако, как и в случае с винтовым клеммником, выполнение соединения гораздо проще на одножильном проводе, чем на многожильном. Одножильный достаточно скрутить в скрутку и «капнуть» сваркой — качество соединения будет отличным. Для соединения многожильного потребуется определенная сноровка, так как во время сварки можно перепалить некоторые жилки.
  • Опрессовка. При использовании специализированного инструмента опрессовка и тех и других проводников выполняется одинаково легко. Поэтому в данном случае «удобство» монтажа для одножильных и многожильных кабелей наравне.
  • Пайка. Вот здесь наконец побеждает многожильный провод, так как его паять проще. Место соединения получается меньше по размеру, так как жилки можно завести друг в друга и легко скрутить.
  • СИЗ. Для СИЗ также нет какого-то лидера — оба проводника легко соединять колпачком. Кстати нашей статьи вы можете узнать, как можно делать соединения колпачками СИЗ за 30 секунд.

Как видим, соединять любой провод можно любым способом (согласно правилам ПУЭ), однако не каждый будет удобен. Так в нашем «рейтинге удобства» соединения побеждает одножильный провод. Но повторимся, что это касается исключительно домашней скрытой проводки.

Причина 3: проще подключение розеток и выключателей

Разъемы в розетке выполнены по тому же принципу, что и в винтовых клеммниках, поэтому прижим выполняется болтиком (или болтиком и пластиной). Если розетка расположена в труднодоступном месте, например, в углу дома или внизу над плинтусом, то одножильным проводом вы без труда попадете в разъемы, а многожильным нужно еще постараться.

голоса

Рейтинг статьи

Провода

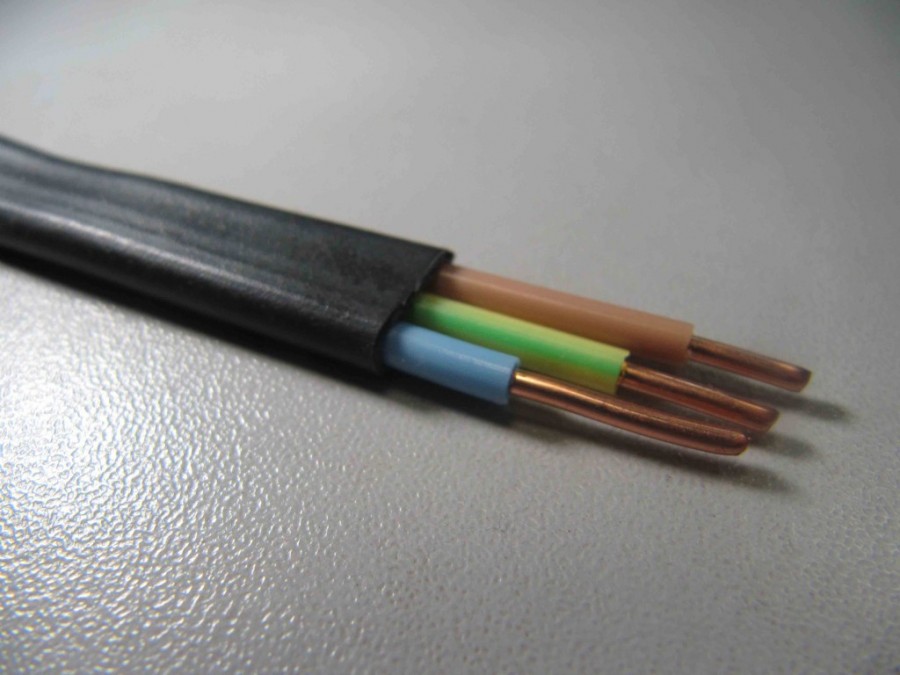

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

  • Покрытие – ПВХ;
  • 2-3 жилы;
  • Сечение от 1.5 до 6 мм;
  • Напряжение номинальное 250 Вольт;
  • Чистота 50 Герц;
  • Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

Провод ППВ

  • Сечение: 0.75-6 мм;
  • Количество жил: от двух до трех;
  • Номинальное напряжение – 450 Вольт;
  • Частота: 400 Герц;
  • Температура работы: от -50 до +70 градусов;
  • Влагостойкий.

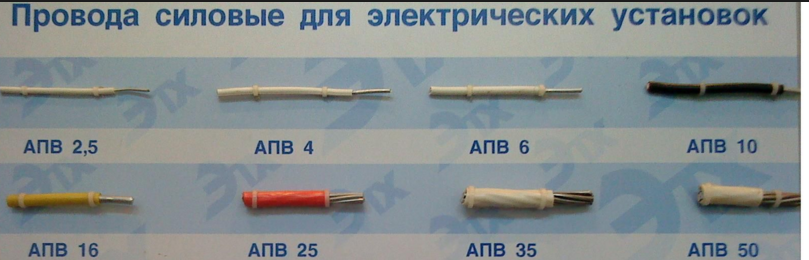

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

Провод АПВ

  • Изоляция ПВП;
  • Сечение: 2.5 – 16 мм;
  • Алюминиевый одножильный провод;
  • Температура: -50 + 70;
  • Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

  • Защита ПВП;
  • Материал – медь или алюминий;
  • Радиус изгиба – 6 метров;
  • Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

Провод ПВС

  • Медный провод;
  • Сечение: от 0.75 до 16 мм;
  • Количество жил: от 2 до 5;
  • Рабочее напряжение – 380 Вольт;
  • Температура от -40 до +40;
  • Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

Провод ШВВП

  • Защита ПВХ;
  • Жил: от двух до трех;
  • Сечение: от 0.5 до 0.75 мм;
  • Рабочее напряжение: 380 Вольт;
  • Частота: 50 Герц.

Различие

  1. У проводов отличается ценовой показатель, как правила моножила в половину дешевле многожильного аналога.
  2. Многожильный провод считается более мягким и податливым, вследствие чего многие горе-электрики делая ремонт своим клиентам советуют покупать именно такой вид провода, так как с ним работать гораздо легче.
  3. Одножильные провода обладают повышенной жесткостью по сравнению с многожильными.
  4. Одножильный провод считается более долговечным, несмотря на то, что со временем может подвергнуться коррозии.
  5. Многожильные провода удобнее поддаются пайке.

Электроника и техникаКомментировать

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
