Соединение проводов опрессовкой: гильзы гмл-п производства квт

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Где применяются и что будет, если не использовать втулочные наконечники?

Подключение многожильных медных проводов без применения НШВИ приводит к повреждению жил, ухудшению контактного соединения и последующему отгоранию. Кроме того, поврежденные жилы подвержены окислительным процессам и быстрее ржавеют.

Наконечники НШВИ (КВТ) имеют широкую сферу применения. Они активно используются при подключении розеток и выключателей, установки автоматов в электрическом щитке, подключения УЗО и другого оборудования.

Популярность многожильного кабеля легко объяснить, ведь он имеет ряд преимуществ — гибкость и способность пропускать через себя больший ток (если сравнивать с одножильным проводом аналогичного сечения). Но для винтового соединения он не подходит. Именно такие зажимы сегодня применяются в тех же АВ, выключателях и розетках.

Если действовать без зажима, жилы смещаются под давлением винта и повреждаются. В результате ухудшается надежность соединения и снижается качество контакта.

Ранее для решения проблемы применялась пайка многожильных проводов, благодаря которой большое число жил становились одним целым.

Минус способа — в больших затратах времени. Если требуется установить десяток розеток и выключателей, на работу пойдет не один день. Применение НШВИ позволяет избежать таких проблем и ускорить выполнение работы.

В процессе монтажа стоит помнить, что сечение провода и гильзы должны четко соответствовать друг другу и подбираться с учетом производителя. Только так удается избежать трудностей с монтажом и исключить повреждение кабеля. Можно быть уверенным, что соединение отслужит в течение всего времени эксплуатации.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Читать также: Растворитель для резинового клея

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Пайка скруток

В таком деле необходим определенный опыт, поскольку не каждый электрик способен качественно облудить соединение. В этом я сам убедился, когда моя первая скрутка, соединенная подобным образом при проверке разошлась, заставив меня сгорать от стыда. Однако, как говориться — все к лучшему!

Для пайки обычно используют канифоль или жир (нейтральный), сам паяльник, олово и специальную подставку, чтобы ненароком не испортить раскаленным инструментом, например, кухонный стол.

Облудив канифолью место соединения проводов, необходимо, подцепив кончиком жала паяльника небольшое количество припоя, обработать им скрутку. Этот процесс нужно повторять до тех пор, пока соединение не будет полностью и равномерно залито сплавом. После этого, я обычно зачищаю скрутку наждачной бумагой, чтобы убрать выступающие острые края и изолирую место соединения.

Средства обеспечения и контроля качества обжимных соединений

Качество обжимных соединений, выполненных с использованием ручного инструмента, обеспечивается самим инструментом. Принцип его работы был описан выше. Автоматическое оборудование, как правило, имеет больше инструментов для своевременного обнаружения брака в текущем производственном задании.

Качество продукции, выпускаемой на линии Crimp Center 64, обеспечивается целым рядом встроенных контрольных модулей:

• монитора усилия опрессовки;
• монитора высоты обжимного соединения;
• измерителя усилия отрыва провода;
• монитора качества зачистки изоляции WireCam;
• монитора качества поверхности токоведущей жилы SmartDetect.

С помощью этих средств удается своевременно обнаружить отклонения параметров продукции от эталонных, снижая тем самым процент брака и непроизводительный расход материалов и комплектующих.

Как производство высоконадежной техники, так и крупносерийное производство жгутов общепромышленного применения немыслимы без периодических испытаний изготавливаемой продукции. Для обжимных соединений в ходе этих испытаний проводят углубленные исследование характеристик на ограниченной выборке изделий.

Основной тип испытаний для обжимных соединений — тестирование на усилие вытягивания. Для этого сегодня на рынке существует множество типов разрывных машин (Pulltesters), которые могут выполнить разрыв обжимного соединения, фиксируя при этом временной профиль приложенного усилия. Компания Schleuniger предлагает линейку из девяти разрывных машин, различающихся по мощности электрического привода и выполняемым функциям.

Самая простая модель PullTester 20 (рис. 10а) характеризуется прилагаемым усилием 0–500 Н с точностью 0,5% от предела шкалы и выполняет только один вид испытаний — натяжение провода «до отрыва».

Усиленная модель PullTester 28 (рис. 10б) выполняет тот же вид испытаний и характеризуется той же точностью измерений, но при этом имеет три измерительных поддиапазона: 0–2000, 0–5000 и 0–10 000 Н. Использование трех поддиапазонов позволяет снизить погрешность измерения усилия отрыва для проводов с малым поперечным сечением.

Модель средней мощности PullTester 26T (рис. 10в) имеет всего два поддиапазона (0–200 и 0–1000 Н), но при этом реализует пять схем проведения испытаний:

• испытания натяжением «до отрыва»;
• испытания «натяжение с усилием — ослабление»;
• испытания «натяжение с усилием — выдержка при заданном усилии»;
• испытания «натяжение с усилием — выдержка — натяжение до отрыва»;
• циклические испытания.

Рис. 10. Разрывные машины, выпускаемые компанией Schleuniger:
а) простая модель PullTester 20;
б) усиленная модель PullTester 28;
в) модель средней мощности PullTester 26T

Второй по значимости тип испытаний — исследование микрошлифов обжимных соединений.

Использование для этих целей системы Schleuniger Saw Inspect System 6 (рис. 11) позволяет выполнить:

• срез обжимного соединения с использованием карбидной дисковой пилы;
• травление среза;
• визуальное исследование микрошлифа;
• измерение его геометрических размеров с использованием микроскопа с фотокамерой, подключенной к персональному компьютеру;
• ведение базы данных всех результатов исследований в памяти персонального компьютера.

Рис. 11. Система исследования микрошлифов Schleuniger Saw Inspect System 6

Измерение переходного сопротивления помогает обнаружить скрытые дефекты, не выявляемые при испытаниях на отрыв провода. Методика выполнения измерений приведена в ОСТ 1 00822-88.

Последняя группа испытаний — это испытания на стойкость к климатическим и механическим воздействиям, предусмотренные отраслевыми стандартами РФ. Для таких испытаний используют стандартные климатические камеры, вибростенды и ударные стенды, обзор которых выходит за рамки настоящей статьи.

Что такое оконцевание жил

Это операция по обработке и формированию жилы провода или кабеля для создания надёжного электрического контакта.

Когда заходит вопрос об оконцевании жил, то первым встает вопрос: из какого материала выполнены жилы кабеля или провода, которым будет подключен электроприёмник.

Металл алюминий имеет свойство окисляться при контакте с воздухом и данных факт негативно влияет на электрический контакт в местах присоединения жилы к аппарату электроустановки. Ещё алюминиевые жилы, после протекания через них тока, имеют свойство уменьшаться в размере, что приводит к ослабеванию контакта.

Медь используемая в кабеле, лишена этих недостатков, но вопрос надёжного контакта, в случае использования медных жил, остается открытым.

Оконцевание любых медных жил позволяет избежать прямого попадания окислителей на зачищенные участки жил, а также соединить токопроводящую часть многопроволочной жилы в единое целое, что в свою очередь  добавляет надёжности электрическому соединению. Ну а механическая прочность будет зависеть напрямую от вашего желания сделать оконцевание качественным.

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

1. Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
2. Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
3. Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

• при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
• при соединении между собой проводов, характеризующихся большим сечением;
• в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
• кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

1. Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
2. Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
3. Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 — четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

Вид сбоку, видно что гильза забита плотно:

Возможности ГМЛ-6 — шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2.5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

На фото сбоку видно сколько входит проводов в гильзу:

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

И опять фото как забита гильза:

Чтобы было понятней, сделал общее фото всех экземпляров

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

Популярный инструмент для опрессовки

Для установки наконечников КВТ применяется следующий инструмент:

• WS-04A — оптимальные клещи для новичков. С их помощью удается решить основной набор задач в процессе монтажа различных электрических схем и сборки щитов. К его функциям стоит отнести способность откусывать и зачищать провода (кабеля), имеющие сечение до 10-16 кв. мм. Кроме того, в нем предусмотрены углубления для наконечников НШВИ до 6 кв. мм. (при желании входит кабель до 10 «квадрат») или до 10 кв. мм. (входит до 16 «квадрат). В продаже можно найти клещи WS-04A, в которых предусмотрены матрицы для опрессовки НШВИ. Их минус в том, что матрицы справляются только с изделиями стандартных размеров до 6 «квадрат». Если использовать провода с заниженным сечением (подделку), качество соединения будет плохим.
• ПКВк-10 — универсальный инструмент, который применяется для обжима проводников на 0,5-10 кв. мм. Но это в теории, ведь на практике ситуация обстоит по-иному. К примеру, для обжима кабеля от 6 «квадрат» и выше потребуется большое усилие, а если снизить силу опрессовки, качество контакта при обжиме коннекторов с небольшим сечением ухудшается. Плюс ПКВк-10 — в компактности и возможности подлезть даже в труднодоступное место для монтажа (при наличии такой необходимости). Инструмент лучше применять для обжима проводников до 4 «квадрат».
• СТК-03 — мощные клещи, которые подходят для больших сечений (от 10 до 25 «квадрат»).
• ПК-16. Такие клещи пригодятся для обжима ТМЛ от 6 до 10 кв. мм. Производитель устанавливает верхний предел в 16 кв. мм., но на практике для обжима такого кабеля требуется крепкая рука и большое усилие. В целом, инструмент не очень хороший, но имеет доступную цену. В продаже имеется версия ПК-16у — усиленный вариант, отличающийся большей прочностью. Инструмент подойдет для случаев, когда опрессовка проводится редко.
• ПГРс-70 — гидравлический пресс, который применяется для ТМЛ и гильз. Многие рассматривают инструмент, как альтернативу для ПК-16. Особенность пресса — в наличии взаимозаменяемых матриц с различным сечением в диапазоне 4-70 кв. мм. С помощью такого оборудования удобно обжимать классические кабеля — на шесть, десять или шестнадцать квадратных миллиметров. Здесь не требуется большой нагрузки и чрезмерных усилий.
• ПКВш-6 — применяется для опрессовки НШВИ и НШВ от 0,25 до 6 кв. мм., а также двойного наконечника НШВИ-2 сечением от 0,5 до 4,0 кв. мм.

Что касается клещей Wiedmuller или Knipex, их недостаток в большом расхождении ручек. В результате выполнить опрессовку НШВИ одой рукой сложно (не хватает длины пальцев).

Чтобы избежать дискомфорта при выполнении работ, стоит подбирать инструмент с позиции удобства применения, а не ориентироваться на бренд.

Провод РКГМ, характеристики, сфера применения

Разновидности соединительных трубок

Опрессовка проводов может проводиться с помощью соединительных гильз в нескольких вариантах исполнения. Выбор соединительной трубки будет зависеть от электрохимических свойств металла, из которого она изготовлена, и его взаимодействия с материалом изготовления провода.

Различают несколько вариантов материалов для изготовления гильз:

• медные;
• луженые;
• комбинированные универсальные;
• изолированные.

Медные трубки (ГМ) используются для медных проводов, опрессовкой которых нельзя повредить защитного слоя из-за его отсутствия. Трубки не могут использоваться в условиях агрессивной среды.

Луженые гильзы (ГМЛ) подходят для кабеля медного типа, применяемого в агрессивных условиях. Защитный слой белого цвета, покрывающий поверхность изделий, полностью справляется с основными функциями. Трубки не подходят для работы с алюминиевыми проводами из-за возможного контакта частично разрушаемого во время сжатия защитного слоя с алюминием.

Комбинированные гильзы для проводов имеют отличительную черту — форму. Алюминиевая часть по сравнению с медной увеличена. Это связано с сопротивлением алюминия, по показателям превышающим сопротивление меди. В процессе опрессовки с использованием таких трубок провода вставляют с каждой из сторон с учетом типа металла.

Последний вариант гильз — изолированные (ГСИ). Они заменяют собой дополнительную изоляцию с помощью лент ПВХ за счет наличия термоусадочной трубки. Строение их аналогично строению трубок ГМЛ, за исключением ПВХ слоя, не пропускающего электроэнергию. Защитный слой достаточно пластичный и надежный, не поддается разрушению даже в процессе опрессовки, принимая форму металла.

Как правильно выбрать наконечник для опрессовки?

При покупке элемента необходимо брать во внимание следующие факторы:

• материал провода;
• сечение кабеля;
• способ подключения.

Диаметр хвостовика должен четко соответствовать сечению провода без слоя изоляции. Измерить значение кабеля можно штангенциркулем, а затем по последней цифре маркировки на элементе подбирать подходящий.

Точное измерение кабеля штангенциркулем

Для удобства потребителей, производители делают разноцветную изоляцию для НШВИ. Каждый цвет соответствует определенному диаметру.

Соответствие цвета манжеты НШВИ и размера

Наконечник должен быть изготовлен из того же материала, что и кабель, иначе не избежать коррозии. Если необходимо соединить алюминиевый провод с медным контактом, используют алюмомедные наконечники или шайбы.

Алюмомедное соединение для комбинации материалов

Размер отверстия под болт (вторая цифра маркировки) тоже важен, так как если он будет меньше, то его придется увеличивать механически, а если больше, то образуется большой люфт.

В случае если площадка для контакта маленькая, следует учесть габариты и форму лопатки элемента. Обтачивать ее не желательно, поэтому лучше сразу выбрать соответствующую.

Основные преимущества

Многие считают, что для соединения наконечников и проводов небольшого сечения обжимные клещи вовсе не нужны, ведь их можно заменить обычными плоскогубцами. Конечно, такой выход из ситуации вполне доступен, но достичь столь высокого качества как с клещами уже не получится. А всё потому, что матрицы клещей обеспечивают слишком плотное прилегание наконечника к жиле, благодаря чему предотвращается проникновение воды и воздуха

За счёт этого можно исключить окисление металла, что особенно важно в работе с медными деталями

Во время использования плоскогубцев образуются зазоры, куда легко попадает пыль, влага и любой мусор. Качество контакта будет снижено в несколько раз, а это чревато увеличением сопротивления тока. Жилы получают слишком большой пережим, что нарушает их сечение. Со временем некоторые из них утончатся или просто отпадут, что снизит проводимость сигнала.

Типы инструментов

В первую очередь нужно отметить, что сейчас существует множество производителей клещей для обжимания, которые изготавливают их по различным стандартам. В конечном итоге должен получиться инструмент, который может иметь узкое назначение (прессовка только определенного вида проводов), так и более широкое (универсальные клещи для бытовых конструкций и производства). По этой причине потребитель сразу должен иметь представление о том, какой тип инструмента для прессовки жил ему понадобится.

Прессовочные клещи обеспечивают качественное и безопасное соединение электрического и механического характера. Обычно разделение на типы данного инструмента делается исходя из их. Клещи для обжимания наконечников относятся к категории прессовочного оборудования. Зачастую они необходимы для работы с системами слабого тока для закрепления контактов.

Так сам инструмент можно разделить на несколько видов в зависимости от его назначения. Для снятия оболочки с кабеля и его изоляции. Такой тип клещей позволяет быстро и точно отрезать необходимый участок изоляции на проводе, не повредив при этом саму жилу. Их можно настраивать на определенный диаметр, который следует удалить с жилы. Настройку можно сделать вручную или же выбрать автоматическую.

При ручной настройке все таки будет существовать вероятность повредить сам провод, а автоматическая позволит сделать удаление оплетки под последствий для сечения шнура. Зачастую такой тип используется при работе с распределительными и ответвительными коробками. Режущая кромка всегда должна быть острой, чтобы срезание внешней изоляции делалось за одно действие, не «зажевывая» провод в инструменте.

Для пресса конечных гильз. Для такого типа клещей также существует несколько видов, в зависимости от формы их гнезд и формы. Гнезда могут иметь пластиковые фланцы, а также изготавливаться без них. Способны быть трапециевидной формы или же предназначаться для квадратной прессовки. Те, которые имеют в своей конструкции гнезда с пластиковыми фланцами, позволяют эффективно обжимать наконечники многожильного провода, а их квадратная форма способна обеспечить надежный контакт всех жил. С такими клещами очень удобно делать монтаж или центрирование для любого типа сечения. Для более надежного и точного пресса контактов клещи должны подбираться по соответствующему диаметру (для них есть цветовая маркировка).

Для изолированных наконечников кабеля. Работа с изолированными контактами должна проходить с инструментом овальной формы. Обычно в их матрице должны быть расположены 3 стандартные формы для пресса, которые можно отличить по цветам – красный, синий и желтый. Соответственно для каждого из этих цветов выпускают наконечник, гильзы и другие разъемы с таким же цветовым индикатором.

Применяя во время работ с изолированными проводами такие клещи, обязательно нужно следить за тем, чтобы положение стыковой кромки было правильным. Стыковая кромка располагается посередине верхнего профиля клещей. Такая конструкция продиктована тем, что при ее боковом размещении, кромка способна будет нарушать надежность и герметичность закрепления самого кабеля.

Для пресса неизолированных наконечников кабеля. Используются для неизолированного типа провода, а также для открытых, сделанных из латуни. Для пресса в таких клещах сделан специальный стержень. Поэтому саму гильзу обжимают по центру, а стержень нужно посадить на разделительный шов. Клещи для пресса открытых наконечников, которые изготовлены из латуни, могут иметь для отдельных вида зажимов. Один из них для провода, а другой для изоляции. Чтобы пресс открытых контактов был надежным, стоит прикрепить к ним локатор. Такое приспособление позволит обеспечить точное позиционирование. При необходимости обжать клеммы лучше использовать подходящие клещи для пресса штекеров.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

• Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
• Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
• Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

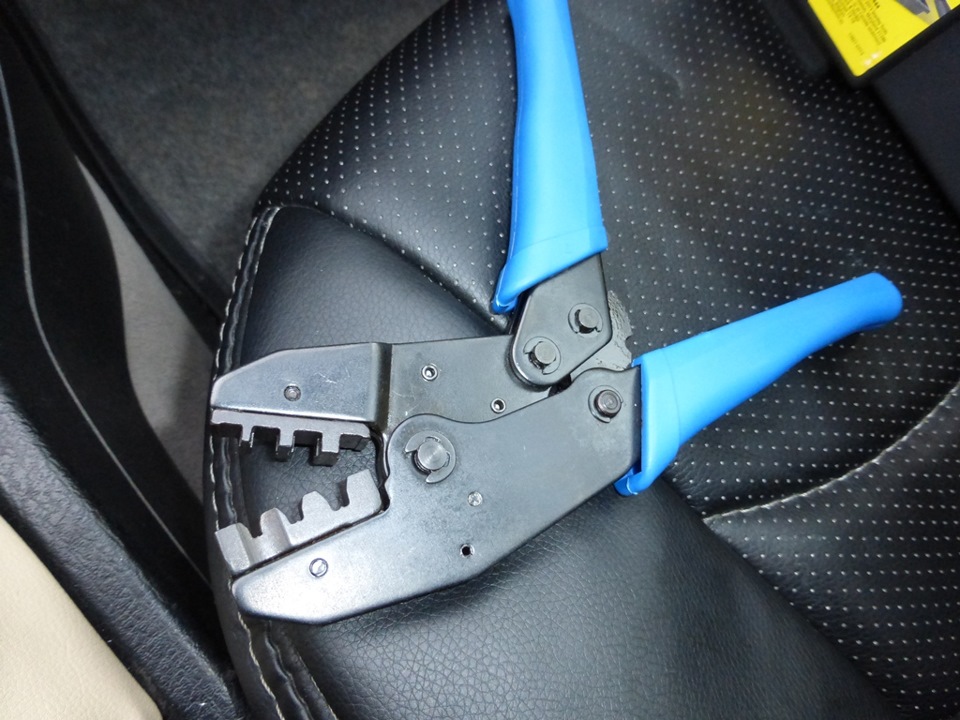

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

• для обжима гильз;
• для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

• Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
• Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Размеры и конструктивные особенности

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Что такое гильзы для опрессовки

Аксессуар представляет собой небольшую металлическую трубку, обладающую токопроводящими свойствами. С его помощью можно добиться неразъемного соединения проводов.

Сфера применения

Обжимка является целесообразной, если:

1. Необходимо соединить провода, на которые оказывается высокая нагрузка.
2. Требуется монтаж многожильных или крупного сечения кабелей.
3. Осуществляется укладка электросетей на высоте, выполняется подсоединение жил внутри распределительной коробки.

Такой способ монтажа подходит, если в месте прокладки сети ограничена видимость.

Для прессовки проводов используются различные виды гильз.

Виды гильз

Для прессовки проводов гильзами используют такие виды приспособлений:

1. ГМ. Медный элемент без защитного слоя. Он больше похож на фрагмент трубы.
2. ГМЛ. Поверхность аксессуара подвергается лужению (электрохимическому напылению). После процедуры изделие становится устойчивым к коррозии, не окисляется. Для изготовления трубки используют медь.
3. ГА. Алюминиевый элемент, предназначенный для соединения проводов из этого же материала.
4. ГАМ. Такие гильзы изготавливают из нескольких трубок методом фрикционной сварки, используют для обжима медных и алюминиевых жил.
5. ГСИ. Особенностью аксессуара является отсутствие повреждений защитного слоя в процессе соединения. Дополнительных манипуляций не требуется. Такие гильзы производят из меди.

Преимущества и недостатки использования гильз

Метод обжатия имеет такие достоинства, как высокая скорость и прочность монтажа и надежность полученного контакта.

Кроме того, он отличается тем, что:

• нет необходимости применять электросеть: всю работу выполняют ручным инструментом;
• можно соединить жилы, изготовленные из разных материалов, в 1 узел;
• нет потребности дальше проводить эксплуатационное обслуживание;
• не надо иметь специальные навыки;
• можно проводить процедуру в условиях ограниченного пространства.

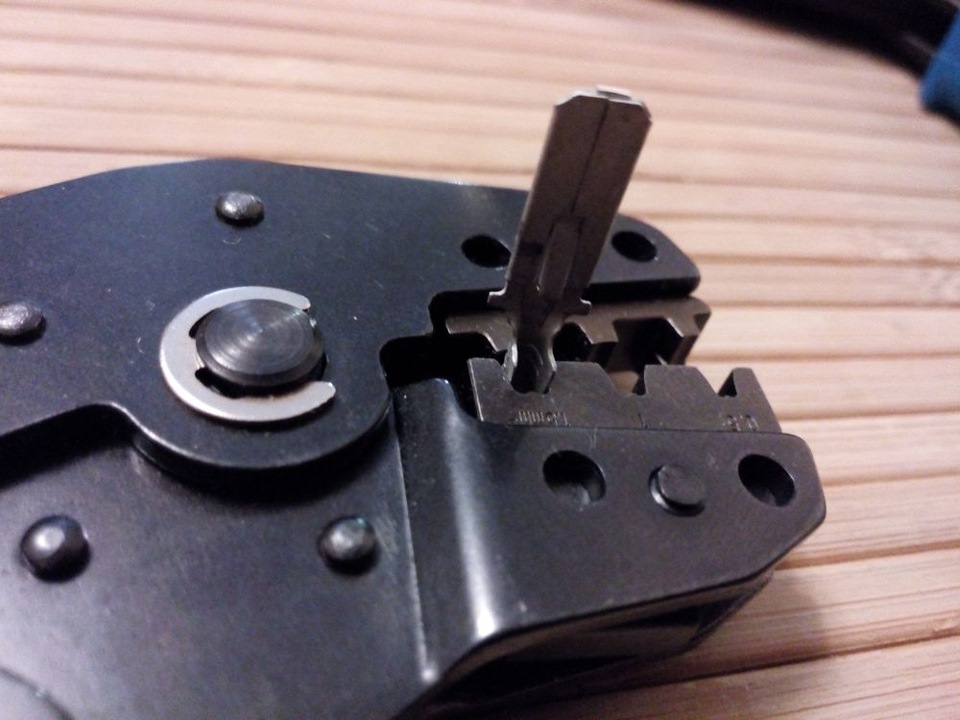

Метод обжатием гильз отличается скоростью и прочностью монтажа.

Единственным недостатком процесса является получение неразборного соединения.
