Кабельные гильзы для опрессовки проводов: виды, особенности, инструмент для обжима

Процесс опрессовки гильзами

Под опрессовкой следует понимать простую операцию соединения проводов с применением специальных гильз — трубок из разного вида металла. В этом случае гильзам отводится важная роль соединительного механизма. Провода помещают в тело гильзы, после чего с помощью специального инструмента обжимают трубку. Результат — надежное и безопасное соединение.

Сжимают гильзы соединительные в нескольких местах, используя термоусадочную трубку или ПВХ ленту для изоляции. В отдельных случаях уместным становится использование изолированных гильз, более подробно о которых ниже.

Опрессовка проводов с использованием металлических трубок целесообразной является в случаях, когда:

Нужно соединить провода в участках с высоким уровнем нагрузки.
Если в соединении нуждаются провода с крупным сечением.
Невозможно использовать альтернативные варианты соединения (на высоте, при отсутствии нужной видимости, внутри распределительной коробки и пр.).

Процесс опрессовки имеет несколько положительных моментов:

Соединение можно проводить без подключения к электросети с помощью пресс-клещей.
Работы не требуют специальных навыков и опыта, справиться с ними сможет каждый своими руками при наличии даже самого примитивного набора инструментов.
Работать с обжимным инструментом можно в условиях ограниченного пространства с возможностью укорачивания проводов до минимума для повышения плотности монтажа.

Кроме этого стоит отметить, что опрессовка не накладывает ограничений на типы проводов, надлежащих соединению в отличие от сварки.

Порядок выполнения опрессовки проводов

Опрессовка проводов выполняется в определенном порядке:

Конец проводника обрезается резаком, как можно более точно. В этом случае гильза наденется легко, без замятия отдельных проводков.
Сам провод отмечается на нужную длину и частично оголяется по длине гильзы

Все операции должны выполняться очень осторожно, чтобы не повредить проводки. При повреждение контакт значительно ухудшится и эффект от такого соединения будет существенно снижен

Запрещается скручивать провода перед надеванием их на гильзу, поскольку наиболее качественный обжим происходит при параллельном расположении проводков, что увеличивает их контакт между собой. Скрученные провода пересекаются, придавливаются в местах обжима и деформируются.
Гильза аккуратно надевается на оголенную часть проводника, при этом ее можно немного покрутить.
Остается только вставить гильзу в соответствующий зажим и обжать.

Использование гильзования рекомендуется в электрооборудовании, работающем с большими токами. В некоторых случаях сечение провода не позволяет использовать другой вид соединений. Иногда просто отсутствует свободное место в распределительной коробке, и провода приходится соединять за ее пределами. Все эти проблемы легко решаются путем опрессовки различными типами гильз.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

медные гильзы;
гильзы соединительные луженые;
комбинированные;
изолированные.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Заключительные рекомендации

Используйте токопроводящую пасту, нанося ее на кончик пучка жил перед надеванием соединителя.
При отсутствии термоусадочной трубки применяйте клейкую изоленту.
Проверяйте жилы на отсутствие люфта. Если он существует, сделайте дополнительный обжим.
Не укорачивайте соединитель из стремления сэкономить. Это существенно ухудшит контакт.
Если не удается подобрать оптимальную по размерам гильзу, выбирайте ту, которая надевается легко. Незанятое пространство заполните отрезками жил подходящего диаметра.
Будьте внимательны, выбирая слот в зажимных клещах

Обращайте внимание на цифры диаметров, нанесенные на клещах.

https://zen.yandex.ru/media/id/6018f3b429c5812302bd0d12/soedinenie-provodov-s-pomosciu-opressovki-gilzami-kak-pravilno-sdelat-i-kakie-pliusy-60210fc35fadcc22a93797af
https://rusenergetics.ru/provoda-i-kabeli/opressovka
https://sto82.ru/instrumenty/gilzy-dlya-opressovki-provodov.html
https://StrojDvor.ru/elektrosnabzhenie/gilzy-dla-obzima-provodov/
https://nntip.ru/oborudovanie/obzhimki-dlya-provodov.html
https://electrikagid.ru/montaj-electroprovodki/opressovka-i-okoncevanie-zhil-provodo.html
https://orenburgelectro.ru/baza-znanij/gilzy-dlya-opressovki-kabelya-sovety-elektrika.html
https://ProFazu.ru/provodka/montazh/obzhim-kabelya.html

Виды

Надежность соединения электрической проводки зависит от площади контакта. Чем больше зона соприкосновения, тем выше будет качество контакта. Выбирая клещи, всегда нужно учитывать параметры сечение провода. Инструменты для обжима наконечников имеют аналогичные параметры действия, принципы функционирования.

Важно! Обжим электрокабеля осуществляется за счет скрепления концов проводков в результате укладки в опрессовочную втулку. С применением инструмента можно обрабатывать:. С применением инструмента можно обрабатывать:

С применением инструмента можно обрабатывать:

кольцевые, вилочные, штыревые наконечники;
плоские, штекерные разъемы;
соединительные гильзы, разветвители.

Наличие расходников (наконечники, втулки) обязательно, их заказывают отдельно. Такие вложения всегда окупаются за счет повышения скорости, совершенствования качества производимых работ.

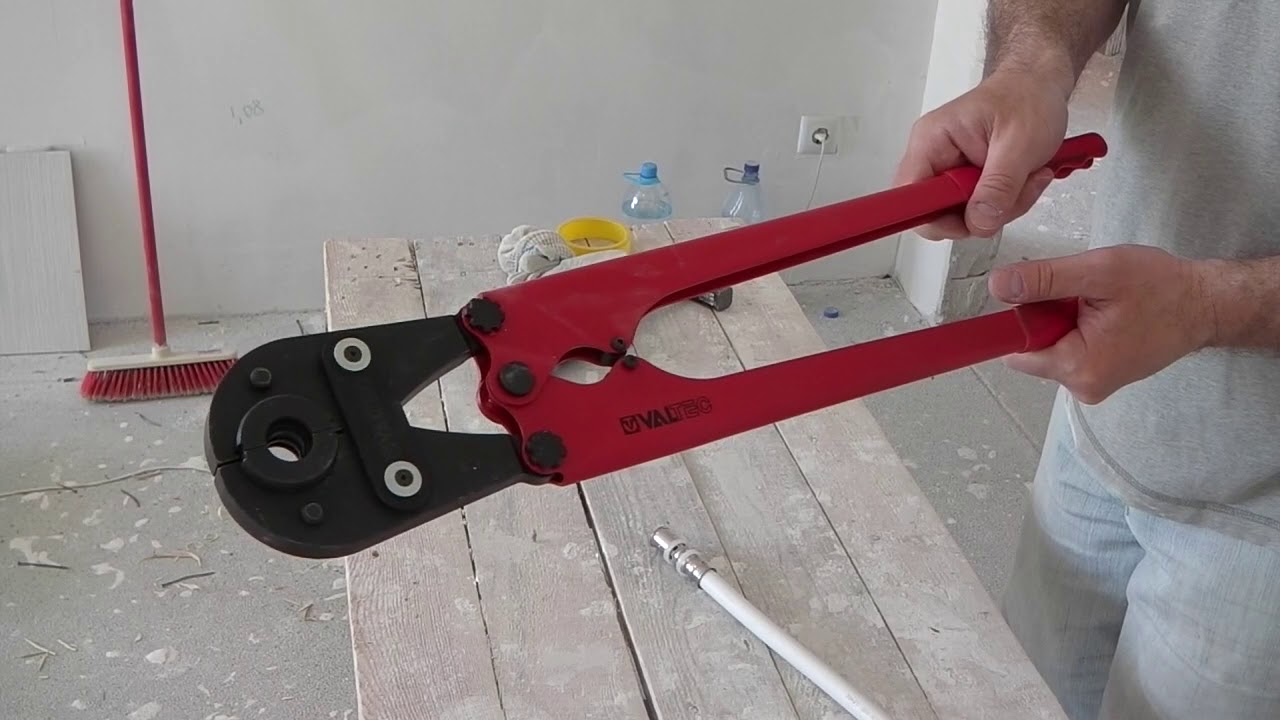

Мастер выполняет работы с применением габаритных пресс-клещей

Безусловно, использование инструмента подразумевает наличие расходников (втулки/наконечники), которые придется покупать отдельно. Но такие затраты вполне окупаются со временем за счет оперативности и качества выполняемых работ. Механизмы гидравлического типа применяются в промышленности в целях опрессовки кабелей со значительным сечением. С конструктивной точки зрения они похожи на обычные плоскогубцы — нужно приложить усилие к рычагу, и тот приведет в движение губки обжима.

Диафрагменные

Диафрагменные модели позволяют выполнять обжим с 4 либо 6 разных сторон — в зависимости от механизма самой диафрагмы. Полный обхват втулки улучшает качество соединения, гарантирует оптимальную обжимную плотность. Также прибор автоматически подстраивается под втулочную толщину — нет потребности в замене матрицы.

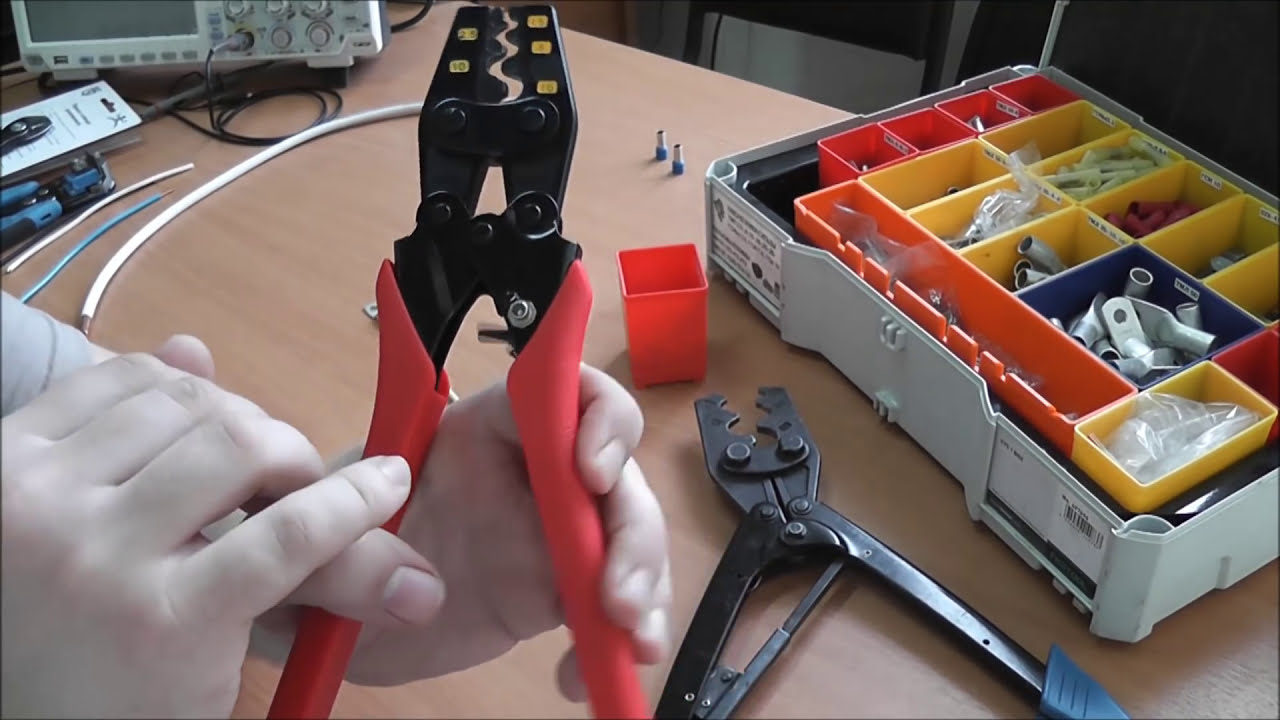

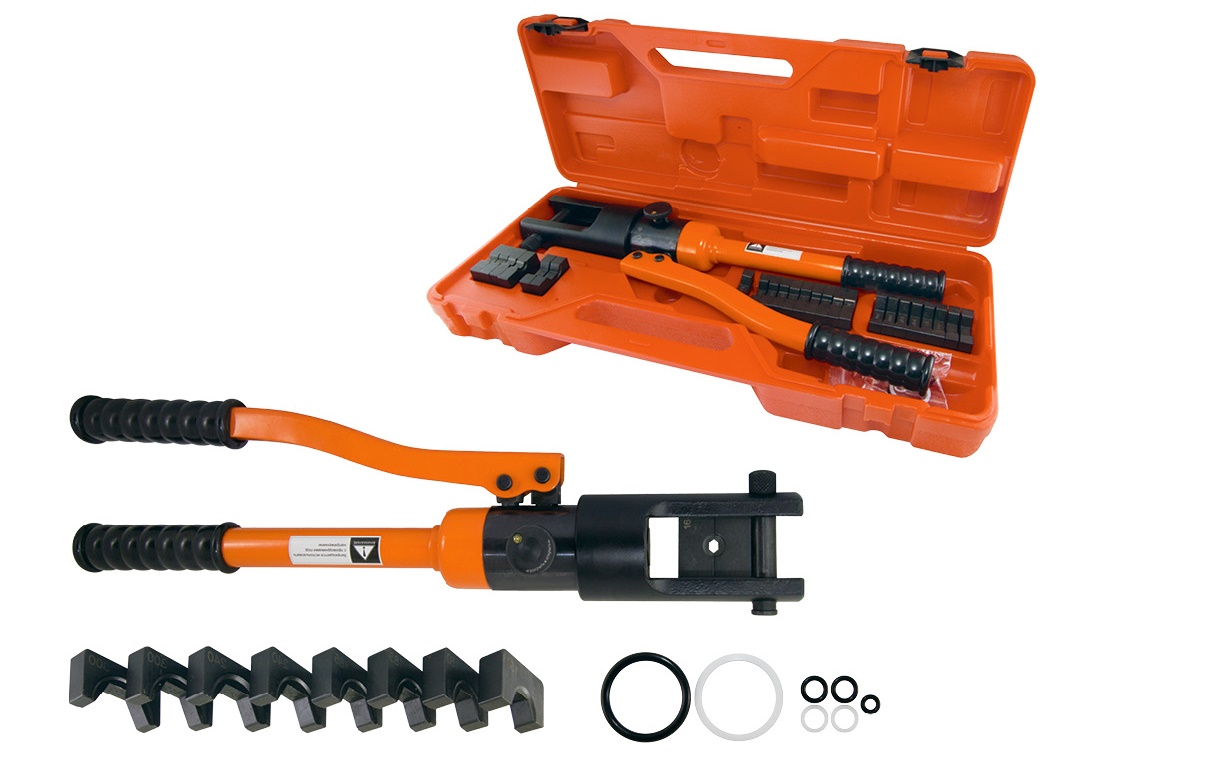

Разные виды пресс-клещей и ящик с запчастями
