Способы оконцевания жил кабелей и проводов с помощью наконечников

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото  Действие
Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

  1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
  2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

  • Правильно выбрать наконечник и по материалу и размерам.
  • Грамотно зачистить жилу.
  • Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
  • Подобрать нужную матрицу.
  • Соблюсти последовательность обжима.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Клеммники и клеммные коробки

Удобный и надёжный способ соединения. Клеммная колодка представляет собой планку из изолирующего материала, в которой размещены гнезда для провода. Фиксация провода в гнёздах осуществляется прижимными болтами

Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медного и алюминиевого провода достаточно лишь отвёртки

Клеммная коробка представляет собой систему из нескольких отдельно размещённых клеммников, объединённых в одну конструкцию и имеющую несколько выводов.


Клеммная коробка

Достоинствами этого способа соединения являются:

  • Простота монтажа, достаточно ножа электрика для зачистки концов провода и отвёртки для затягивания винтов;
  • Надёжность изоляции, очень часто при использовании клеммника или клеммной коробки дополнительная изоляция не требуется;
  • Нетребовательность к длине провода, для фиксации провода в клеммной коробке достаточно 1–2 см провода.

В тоже время для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Без распределительной коробки монтаж скрытой проводки недопустим. Но в этом случае можно использовать клеммную коробку для скрытого монтажа.

При работе с клеммной коробкой важно тщательно фиксировать концы провода в гнезде, особенно это касается алюминиевых проводов. Это особенно важно при монтаже коробки на улице или в помещении, в котором возможны колебания температуры

Медные кабельные наконечники и гильзы ПРАЙС-ЛИСТ

Тип: ТМ

Наконечники медные нелуженые (ГОСТ)

Тип: ТМЛ

Наконечники медные луженые (ГОСТ)

Тип: ТМЛ

Наконечники медные луженые (DIN)

Тип: ТМЛс

Наконечники медные луженые «КВТ»

Тип: ТМЛ-У

Наконечники медные с узкой лопаткой

Тип: ТМЛ(2)

Наконечники медные с двумя отверстиями

Тип: ТМЛ(90°)

Наконечники угловые медные луженые

Тип: ТМЛ(45°)

Наконечники угловые медные луженые

Тип: ПМ

Наконечники медные луженые под пайку

Тип: ПГ

Наконечники медные под пайку

Тип: ОГ (ОГУ)

Наконечники медные, глухие, закрепляемые опрессовкой

Тип: НШП

Наконечники медные, штифтовые, под опрессовку (DIN)

Тип: ГМ

Гильзы медные нелуженые

Тип: ГМЛ

Гильзы медные луженые (ГОСТ)

Тип: ГМЛ

Гильзы медные луженые (DIN)

Способы соединения кабелей.

Скрутка – используется при проведении незначительных работ в бытовых условиях для соединения одножильных медных или алюминиевых проводников, выполняется скручиванием проводов с последующей ее изоляцией и/или опрессовкой, выполняемой посредством СИЗ (соединительных изолирующих зажимов). До недавнего времени скрутку широко использовали на производстве, однако в настоящее время ее использование, как способ соединения кабелей, не предусмотрено правилами устройства электроустановок.

Пайка – используют для соединения медных жил, реже – алюминиевых. Перед проведением работ, жилы проводов следует предварительно зачистить и выполнить их скрутку, а после пайки контактную группу следует заизолировать, оптимально – термоусадочной трубкой. Пайка является надежным соединение с отличной электропроводностью, но подвержено механическим воздействиям.

Опрессовка – соединение жил проводника специальными гильзами в линиях с относительно большой силой тока. Выполняется путем помещения внутри гильзы проводов с последующим обжатием специальным инструментом, образуя при этом монолитное соединение. Данным способом можно соединять между собой медный и алюминиевый провод.

Сварка – соединение между собой алюминиевых или алюминиевых с медными жилами проводов путем использования одного из трех видов сварки, а именно: контактный разогрев, термическая сварка или газовая сварка. Для защиты от коррозии, сварочные соединения обрабатывают лаком и специальной изоляционной лентой, для большей эффективности используют поочередно несколько слоев ленты и лака. Данный вид соединения кабелей имеет низкий уровень сопротивления и нагрева в месте контакта. Метод сварки, как способ соединения кабелей, несмотря на трудоемкость процесса весьма популярен, так как обеспечивает отличный электрический контакт проводников и высокую устойчивость к механическому воздействию.

Способы оконцевания

Руководствуясь ПУЭ (правилами устройства электроустановок) необходимо знать:

Лучшим способом оконцевания алюминиевых жил сечением от 2,5 до 10 мм2 включительно является изгибание конца однопроволочной жилы в кольцо.

Для жил алюминиевого кабеля или же провода сечением от 16 до 240мм2 следует применять оконцевание опресовкой с применением наконечников, либо делать пайку жил с применением наконечников.

А вот для жил сечением свыше 240 мм2 необходимо оконцевание с применением сварки.

В любом случае оконцевания алюминиевых жил наконечниками необходимо заполнять пространство наконечника, куда вставляется жила, смазкой из вазелина смешанного с кварцем. Данную процедуру проводят, чтобы избежать окисления алюминиевой жилы при контакте с воздухом.

В случаях же с жилами медного кабеля ситуация обстоит иначе.

Многопроволочные жилы до 10 мм2 помимо возможности изгибания конца в кольцо необходимо производить пропайку иначе вы получите плохой контакт, который может привести к пожару. В наше время рекомендуется применять зачистку жил от изоляции и прессовку наконечником. Этот способ оконцевания самый мало затратный, да и цены на продукцию данного вида не заставят вас долго думать.

Основные ошибки при опрессовке соединений

Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.

При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.

Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.

ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта. Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка

С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно

Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.

В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:

1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.

2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.

3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.

4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.

5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.

6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.

1. Применение гильз сечением меньше чем провод

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

  • Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
  • Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
  • Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Инструменты для опрессовки

Для опрессовки гильз и наконечников применяются следующие инструменты:

  • гидравлические и механические прессы;
  • гидравлический пресс ручного типа;
  • механический пресс ручного типа;
  • гидравлический пресс с электрическим приводом;
  • пресс-клещи типа ПК – 1,2, 1М, 2М, 4.

Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.

Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.

Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.

Пайка жил

Пайка применяется при соединении медных жил сечением 16—185 мм². Она отличается простотой технологии, но большой трудоемкостью.

Для пайки алюминиевых жил в стальных съемных формах широко применяют припои А, ЦО-12, ЦА-15. В медных остающихся гильзах алюминиевые жилы, предварительно облуженные припоем А, соединяют припоями ПОС-ЗО и ПОС-61. Эти же припои используют при пайке медных жил. При пайке медных жил в качестве флюсов применяют канифоль или ее спиртовой раствор КСп.

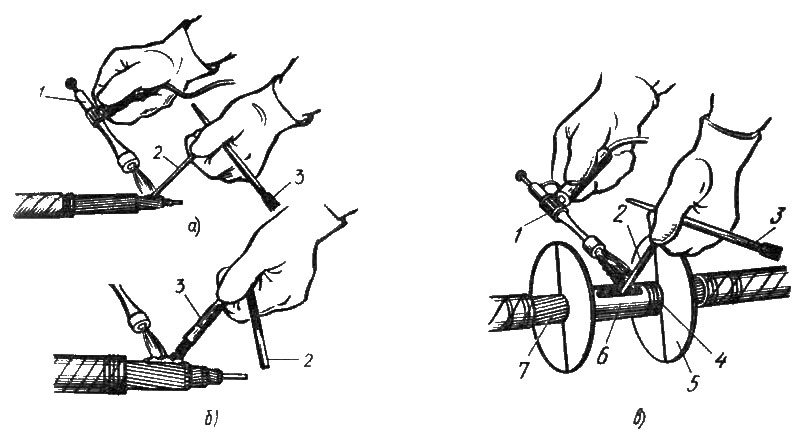

Рис. 35. Соединение жил непосредственным сплавлением припоя:

а — нанесение припоя, б — растирание припоя стальной кисточкой, в — пайка в форме.

1 — горелка; 2 — припой; 3 — стальная кисточка; 4 — асбестовая пряжа; 5 — тепловой экран; 6 — форма: 7 — жила кабеля.

Соединение и ответвление жил непосредственным оплавлением припоя (рис. 35) проводят в съемных формах или в соединительных гильзах. Разъемные формы поставляются промышленностью и применяются многократно. Неразъемные формы сгибают из кровельной стали для одноразового использования.

Алюминиевые многопроволочные жилы сечением 16 — 240 мм² разделывают, обезжиривают и зачищают. Концы жил 7 облуживают (рис. 35, я, б), периодически разрушая окислы торцом стальной кисточки 3. На стыке жил отмечают границу формы, от которой на длину 10—12 мм внутрь стыка подматывают асбестовую пряжу 4. Затем на жилы устанавливают форму 6 и закрепляют ее бандажами. Форму с обеих сторон ограждают тепловыми экранами 5 (рис. 35, в), разогревают пламенем горелки 1 до температуры плавления припоя и заполняют припоем 2 до верха. Подогревая форму, тщательно промешивают жидкий припой мешалкой, удаляя с поверхности шлаки. Затем соединение охлаждают. При застывании припоя предохраняют его от ударов и сотрясений: все припои для алюминия особенно хрупки при температуре от 250° до точки плавления. Далее снимают форму, экраны и охладители, удаляют остатки асбестовой пряжи, зачищают и опиливают соединение. Готовое соединение изолируют.

Конструкция кольцевых наконечников

При этом используют изолированные кольцевые наконечники, которые при обслуживании техники защищают от случайного поражения электрическим током. Изоляционную манжету изготавливают из самозатухающего поливинилхлорида с температурой плавления выше +75ºC. Она закрывает стык между краем изоляции, оголенными жилами и крепежную втулку.

Основные виды кольцевых наконечников:

  • алюминий — устаревшая разновидность, но такая проводка еще иногда используется;
  • медь — практически стандарт для прокладки силовых линий и систем СКС;
  • комбинированный вариант — используется при расширении инфраструктуры, когда нельзя или нет времени менять старый кабель.

Втулку вокруг жил либо спрессовывают, либо фиксируют соединение винтом. Раньше применяли и пайку, но с ростом мощности электроприборов способ потерял актуальность (нагрев кабеля выше, из-за чего возникает риск оплавления олова). В первом случае наконечник считается одноразовым, во втором — допускается многократная разборка-сборка соединения.

Винт вкручивается в отверстие круглой шайбы, покрытой оловом. Иногда выпускают наконечники с прямоугольной лопаткой, но они не всегда удобны при монтаже. При выборе же, главное, учесть размер посадочного места, чтобы крепление было возможно без переделки. Все-таки часто кабель прокладывают с минимальным запасом.

Что означает маркировка наконечника: полная расшифровка

У каждого типа и вида изделия своя буквенно-цифровая маркировка, не зная которую домашнему мастеру невозможно объяснить в магазине, что ему нужно. Разберем популярные маркировки:

  • ТМЛ – луженый наконечник, для работы с которым нужен специальный инструмент – опрессовыватель. Выглядит как НШП. Разница лишь в том, что НШП – медный;
  • ТА – тот же наконечник, но из алюминия;
  • СИП – самонесущий наконечник, имеющий собственную изоляцию по трубке и кольцевую установочную пластину;
  • НШВИ – распространен в бытовом использовании, втулочный штыревой;
  • НКБ – используется в промышленности в качестве геофизического кабельного;
  • РФИ-М – это уже флажковый наконечник;
  • IEK – медный вилочный;
  • ТМД – двойные глухие соединители;
  • НКИ – изолированный кольцевой.

Алюминиевые изделия регламентируются ГОСТ-9581-80, медные – ГОСТ-7368-80.

Изделия для опрессовки делаются из меди, алюминия или биметалла

Распространенные виды наконечников

В электромонтажной практике встречаются десятки видов соединителей. Такое разнообразие обусловлено широким списком используемых проводов. Под каждый тип кабеля подбирается свой наконечник. Он должен соответствовать по материалу и сечению токоведущей жилы.

Медные наконечники ТМ

Производятся из цельнотянутой трубки. На это указывает буква — Т. Трубка сделана из меди — М. Полная маркировка выглядит следующим образом ТМ 35-10-9. Здесь:

  • Т — трубка;
  • М — медная;
  • 35 — сечение кабеля, для которого предназначен этот наконечник, кв. мм;
  • 10 — диаметр (марка) крепежного винта, мм;
  • 9 — диаметр хвостовика, то есть отверстия, в которое вставляется жила кабеля.

Если размеры позволяют, модель наконечника указывается на его поверхности. Если он слишком мал, то на корпусе изделия отштамповывается номинальное сечение подключаемого кабеля. Например, цифра «4» рядом с крепежным отверстием означает, что в наконечник следует вставлять жилу сечением 4 кв. мм.

Медные с лужением ТМЛ

Медь — хороший проводник электрического тока. Однако часто на наконечниках ТМ встречается зеленоватый налет. Это слой оксида меди, который никуда не годится для надежной передачи тока. Для борьбы с этим явлением наконечники дополнительно покрываются защитным антикоррозионным покрытием из олова. В результате получается изделие здесь обозначает лужение. В остальном же маркировки ТМ и ТМЛ схожи.

Защитный слой препятствует окислению медного наконечника. Поэтому его допустимо применять в более влажных помещениях. За счет повышенной надежности ТМЛ пригоден для подключения ответственных потребителей электроэнергии.

Медные луженые с контрольным окном ТМЛ (о)

Перед установкой токоведущей жилы в наконечник с нее снимается защитный слой изоляции. При этом имеется пара тонкостей:

  1. Зачищенная жила должна полностью войти в трубку и упереться в ее окончание. В полости наконечника не должно остаться пустоты.
  2. Кабель должен зачищаться на минимальную длину. Чтобы у хвостовика наконечника не осталось оголенного участка провода без изоляции.

Алюминиевые наконечники ТА

Данный тип соединителей изготовлен из алюминиевой трубки. На это указывает буква «А». Наконечники ТА предназначены для ответвления алюминиевых проводов от аналогичных по материалу токоведущих шин.

ТА отличаются продолжительным сроком службы. Алюминий обладает повышенной устойчивостью к влаге из воздуха и практически не разрушается от нее. Такой материал в несколько раз дешевле меди, поэтому подчас люди выбирают именно алюминиевые крепежи.

ТА выпускаются для проводов сечением от 16 кв. мм и выше. А также они требуют использования кварц-вазелиновой смазки для дополнительной защиты поверхности.

Медно-алюминиевые ТАМ

В строении этих соединителей применяются два металла: медь и алюминий. Они соединяются между собой посредством фрикционной диффузии. Один металл проникает в другой на молекулярном уровне. Поэтому удается избежать высокого переходного сопротивления.

Прочие типы наконечников

Перечисленных типов крепежей недостаточно для выполнения всех электротехнических задач. Поэтому на практике часто встречаются и другие типы наконечников:

  1. ПМ — кабельные наконечники под пайку. Их изготавливают из листовой меди марки М1. Помимо пайки данный тип наконечника пригоден и для опрессовки. Выпускаются для кабелей сечением от 2,5 до 240 кв. мм.
  2. НШП — штифтовой плоский. Используется для подключения медных кабелей. Выполнен из меди. Основное назначение — подключение проводки к автоматическим выключателям. Внутри имеет кольцевые насечки для улучшения контакта с токоведущей жилой.
  3. НШВ — штыревой втулочный. Распространены в современном оборудовании. Выполнены из электротехнической меди с защитным покрытием. Используются для подключения многожильных медных проводов сечением от 0,25 до 150 кв. мм.
  4. НШВИ — штыревой втулочный изолированный. Оснащены дополнительной изолирующей юбкой из пластика.

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
