Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов

Разновидности инструмента для снятия изоляции

Инструмент для снятия изоляции с кабеля можно классифицировать в зависимости от метода ее удаления, объема работ и автоматизации процесса. По объему работ различают бытовые и профессиональные приспособления. В первую группу входит нож электрика. К профессиональному оборудованию относятся щипцы, клещи, стрипперы и съемники.

Щипцы, клещи, стрипперы и съемники являются профессиональными приспособлениями для работы с электропроводкой

Убрать изоляционную оболочку можно механическим и термическим способом. Последний вариант употребляется для маломощных тонких проводников, которые применяются в устройствах связи, в электронике и аудиоаппаратуре, работающей от напряжения 5 В. Тепловое воздействие можно использовать для одноразовой зачистки небольшого количества проводников. Чтобы нагреть изоляционную оболочку, следует воспользоваться паяльником, зажигалкой или разогретой хромовой нитью.

Профессиональные способы подразумевают снятие изоляции механическим способом. Процесс может быть основан на разрезании или разрыве оболочки. В первом случае изоляционный слой по кругу прорезается при помощи острия, после чего токонесущие жилы остаются без повреждения. Часть срезанного покрытия снимается с провода. Разрывной метод предполагает зажим изоляции и срывание ее (под действием усилий) с проводника.

В зависимости от диаметра зачищаемого провода, инструмент для снятия изоляции может быть универсальным или узкого назначения

Советы по безопасной зачистке изоляции

Работа, связанная с электрическим током, непростая. Поэтому, даже обладая определенными знаниями, нужно не забывать, что поврежденная жила со временем выйдет со строя.

В целях безопасности при снятии изоляции на несколько большую, чем требовалось, длину, излишки нужно отрезать. Слишком опасными являются оголенные жилы.

Домашнему мастеру нецелесообразно приобретать дорогие инструменты для того, чтобы несколько раз воспользоваться ими, снимая изоляцию. В большинстве случаев вполне подойдут простые подручные средства.

Работая с инструментом, нужно быть предельно аккуратным и внимательным. Изоляцию следует продавливать медленно во избежание повреждения жил.

Микроскопические повреждения проводников незаметны, поэтому лучше сделать все медленней, но правильно, чтобы не иметь больших проблем впоследствии.

Чтобы обеспечить надежный и безопасный контакт, нужно применять специальные клеммники.


Не всегда целесообразно снимать изоляцию, если кабель состоит из тонких жил. Можно, не удаляя изоляционный слой, разъединить жилы, и для создания контакта использовать специальный зажим с зубьями

Контакт в случае установки прокалывающего зажима обеспечит прокол изоляции. Иногда этого достаточно.

Другие важные нюансы

Некоторые виды оболочек невозможно снять описанными методами. Попытка сделать это с большой вероятностью приведет к повреждению металлической жилы. Применяют другие способы и инструменты.

Удаление изоляции с эмалированного варианта

В отличие от оболочки из ПВХ, эмаль плотно прилегает к металлу. Проблема усугубляется тем, что обмоточные провода часто имеют малый диаметр (до 0,2 мм) и из-за этого легко повреждаются.

Радиолюбители практикуют несколько способов снятия эмалевой оболочки:

  • скобление наждачкой;
  • термохимическое воздействие;
  • с помощью аспирина.

Первый вариант предусматривает следующие действия:

  1. Мелкую наждачку складывают пополам абразивом внутрь.
  2. Помещают в нее провод.
  3. Прижимая бумагу пальцами, протягивают изделие.
  4. Повторяют пункты 2 и 3 до полного удаления эмали.

С толстой жилы покрытие соскабливают ножом, уложив ее на твердое основание и понемногу перекатывая.

Термохимический метод заключается в следующем:

  1. На твердую поверхность кладут фрагмент изделия из ПВХ, например, ту же изоляцию.
  2. На него помещают эмалированную провод.
  3. Разогревают паяльник и водят им по пластику вблизи зачищаемой жилы.

Покрытие разрушается в результате химической реакции с высвободившимся хлором.

Зачистку аспирином производят аналогично, уложив таблетку вместо пластмассы.

Зачистка фторопластовой изоляции

Эта разновидность оболочки встречается редко по причине своей дороговизны. Фторопластом покрывают только некоторые марки проводов, предназначенные для эксплуатации в агрессивной среде.

Пластик выдерживает температуры до +300°С и не плавится, поэтому термическим способом удалить его нельзя.

Изоляция имеет вид узкой тонкой ленты, намотанной на металлическую жилу. Ее аккуратно соскабливают ножом с одной стороны. Добравшись до меди или алюминия, изоляцию снимают, отгибают в сторону и срезают.

Обработка коаксиального провода

В быту коаксиальные кабели чаще всего используют для подключения антенны к телевизору. Они состоят из 2 проводников. Один расположен в центре сечения, второй окружает его по кольцу.

Для снятия изоляции нужны инструменты:

  • нож;
  • кусачки.

Последовательность действий:

  1. Кабель располагают вертикально.
  2. Отступив от конца 2,5 см, делают на изоляции перпендикулярный надрез ножом.
  3. Пересекают лезвием наружную оболочку, оплетку, экранирующий слой из фольги и белую диэлектрическую пену.
  4. Пройдя ножом половину расстояния, уменьшают усилие, чтобы не повредить центральный проводник.
  5. Делают кольцевой надрез на той же глубине.
  6. Вращательным движением стаскивают внешние слои.
  7. Удаляют кусачками торчащие из-под оболочки проводки, с центрального проводника ногтем счищают остатки пены.
  8. Отступив от края наружной изоляции 8 мм, делают неглубокий кольцевой надрез, не рассекающий оплетку.
  9. Стягивают оболочку.
  10. Заворачивают плетеный покров поверх наружной изоляции.

Теперь на кабель можно устанавливать F-коннектор.

Рекомендации по безопасному удалению изоляции

Мероприятия, связанные с работой по электричеству, простыми не назовешь. Следует помнить, что поврежденный провод со временем выйдет из строя.

Не стоит забывать о том, что оголенная проволока в проводах слишком опасна. Поэтому при удалении изоляционного материала на большую, чем следовало, длину, излишки требуется удалять.

Для работы на бытовом уровне не стоит приобретать дорогостоящие средства, чтобы воспользоваться ими всего пару раз. В таком случае, вполне подойдут простое подручное оборудование.

Следует быть предельно аккуратным, производя работы по электрике. Во избежание нарушения жил, изоляционную оплетку следует прожимать медленно.

Чтобы миновать впоследствии больших проблем, лучше работать медленнее, но качественнее, ведь микроскопические нарушения проводки не видны глазу.

Для обеспечения надежного и безопасного контакта, советуют применять клеммники.

Монтаж проводки и кабеля по обыкновению заканчивается их соединением, контакт воздействует на работоспособность всей системы. Такой контакт должен быть надежен, соединение не может допускать электрических перебоев, необходимо его защитить от случайного доступа, то есть, вся проводка после демонтажа должна отвечать безопасности.

Исправность добиваются применением корпусов специального назначения и распределительных коробок. Остальные необходимые условия достигаются использованием сертифицированных зажимов или клеммников.

Если кабель состоит из тонких проводов, не всегда целесообразно удалять изоляционный материал, разъединив проводку. Для создания контакта можно применять специальные зажимы с зубьями. При этом допустимо не снимать изоляционный слой.

Установив прокалывающий зажим, можно добиться прокола изоляции. В некоторых случаях и этого будет достаточно.

Советы по быстрой ликвидации изоляции

Случаются ситуации, из которых трудно выйти даже профессионалу. Тогда необходимо использовать креативное мышление и подручный инструмент. Рассмотрим некоторые примеры.

Вариант № 1 — нарушение проводки, ведущей к вилке

Если визуально обнаружена неисправность зарядного устройства, от которого отходит тонкая проводка, ведущая к вилке. Кабель многожильный, поэтому главная сложность работы заключается в этом и в наличие малого сечения. Кроме того, проводка заключена в сплошную оплетку. При этом изоляция является не просто защитой, но и двух или трех камерным коллектором.

Специалисты применяют тонкое бритвенное лезвие для быстрого снятия изоляционной обмотки. Струбциной от светильника или тисками производят фиксацию кабеля, разделив его на две линии передачи тока, аккуратно с помощью лезвия производят неглубокий надрез в необходимом месте. Затем подцепляют ногтем изолирующий слой и удаляют.

Вариант № 2 — зачистка защитной изоляции с кабеля на загруженном участке

Если зона электросетей перегружена, а защиту кабеля снять необходимо, тогда внешнюю оболочку удаляют, надрезав ее вдоль кабеля. Далее плоскогубцами жилы вынимают по одной. Оставшуюся оплетку просто срезают.

Защитная прослойка может быть выполнена в виде жесткого внешнего изоляционного материала, внутренней заливной прослойки, тканевым, пропитанным смолами изоляционным материалом, индивидуальной оплеткой каждого провода.

С помощью обычного ножа

Хорошо заточенному лезвию легко поддается оплетка из поливинилхлорида и резиновой защиты. Первая – самая массовая ныне оболочка для медных и других проводов сечением от полумиллиметра до четырех. Нажали лезвием на оболочку и резко дернули. Чаще кусок обертки красиво и эффективно снимается. Но иногда оплетка не поддается ножу.

Это происходит на сечении больше 2,5 миллиметра. Тогда тем же ножом окольцуйте защитную поверхность, стараясь не достать до медных ниток провода. Лучше эту процедуру выполнить на дощечке, прокатав нож по окружности. Еще один способ — рассечение по поперечке. Согнуть провод и легко сделать насечку наверху сгиба. Легко дальше снимется.

Продольная насечка. Концом острого лезвия проведите вдоль длины намеченного снятия оплетки. Старайтесь не достать до медных проводов. Отгибаете ее и отрезаете. Такой метод подойдет для оплетки с двумя-тремя слоями различной защиты.

Please turn JavaScript on and reload the page.

Плинты — одни из главных составляющих любой телефонной сети, базой для которой служат автономные телефонные станции далее — АТС. Данное устройство представляет собой важный коммутационный элемент, обеспечивающий необходимую связь между современной АТС и различными абонентами телефонной сети. Плинт 10 выступает в качестве своеобразного маршрутизатора и применяются для облегчения кроссировки абонентов. Достаточно часто возникает ситуация, когда нужно перенести номер определенного абонента из одного помещения в любое другое. Если бы устройство телефонных сетей осуществлялось без применения плинтов либо специальных кроссировочных линий, тогда приходилось бы проводить телефон непосредственно к новому месту работы сотрудника при смене кабинета. В подобном случае без плинтов телефонных просто не обойтись.

Разновидности изоляционных материалов

Существует 2 вида оплетки:

  • однослойная;
  • двойная.

Материалом служат:

  1. Термопласты. Эта разновидность полимеров при нагреве размягчается, а затем снова твердеет. Горение сопровождается выделением ядовитого дыма. Примеры – ПВХ, полиэтилен.
  2. Термореактивные полимеры (реактопласты). Не поддаются плавлению. Используются в качестве изоляции проводников, работающих в особо тяжелых условиях.
  3. Натуральный искусственный каучук. Этот материал тоже не плавится, только горит.
  4. Ткань. Термостойкая изоляция: сохраняет рабочие качества при температурах до +400°С.
  5. Эмаль. Материал на кремнийорганической основе. Наносится на обмоточный провод, используемый для изготовления трансформаторов, генераторов и электродвигателей.
  6. Бумага. Для усиления диэлектрических свойств и повышения теплопроводности ее пропитывают маслоканифольной смесью.
  7. Фторопласт. Этот полимер выделяют в отдельную группу, т.к. он проявляет свойства и термопластов, и реактопластов.

Держатели кабелей

Благодаря специальным держателям, можно подвесить кабели и провода в любом выбранном месте. Их можно легко прикрепить к верхней части стола или даже задней части другой мебели, за диваном или под подоконником. Они позволяют поддерживать кучу различных проводов и перенести их в любое выбранное место.

Более того держатели позволяют вам вытянуть провода и кабель на нужную длину, а при необходимости переместить их также не сложно. В зависимости от типа поверхности вы можете установить их с помощью винтов, быстросъемных штифтов или саморезов.

Держатели проводов обычно изготавливаются из стали или пластика. Последние характеризуется широкой цветовой гаммой. Благодаря тому, что мы можем выбирать разные цвета, нам будет легче различать кабели, которые ведут к оборудованию, расположенному в одном месте, от проводов, идущих к другим устройствам. Это позволит вам создать свой собственный тип кабельных трасс.

Часто путаница проводов является результатом не приспособления длины кабеля к нашим потребностям. Держатели кабеля позволяют свернуть кабель и прикрепить его таким образом, чтобы его размеры были правильными.

Чем можно зачищать провода

Даже если в доме нет стриппера, всегда можно найти, чем оголить металлический конец провода. На самом деле это может быть любой острый предмет для обрезки пластика и что-то, что может создать давление для его снятия. Но чтоб работа была проведена более качественно, в доме стоит иметь одно из следующих приспособлений.

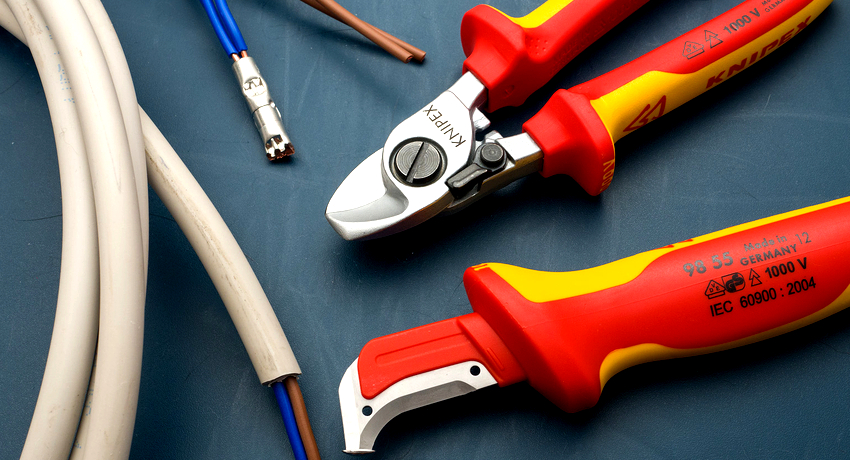

Кабельный нож

Кабельный нож – отличается от кухонного и формой, и качеством стали. Его стоит иметь в шкафу на всякий случай. Тем более, что стоит он совсем немного, а пригодиться может для большого спектра задач помимо оголения наконечника провода. Форма лезвия похожа на орлиный клюв, острие проходит по вогнутой линии.

Плоскогубцы

Плоскогубцы для снятия изоляции – не стоит путать с обычными плоскогубцами. Они очень отличаются внешне. У этого инструмента присутствуют выступы с отверстиями под провода определенного диапазона диаметра. Еще одна особенность – наличие режущей кромки. Такие плоскогубцы могут подстраиваться под диаметр провода заданного диапазона. То есть эта деталь достаточно узкоспециализированная и требует траты времени на регулировки. Существуют гораздо более удобные приспособления.

Пассатижи

Инструмент похож на плоскогубцы, которые являются прототипом пассатижей. Но в отличие от своего предшественника имеют две-три зубчатых выемки. При оголении провода может пригодиться наименьшая выемка, а для зачистки кабеля будет полезна та, которая больше. Этот инструмент будет полезен в доме, где он может понадобиться редко, скажем, для починки розетки. Владельцу автомобиля стоит подумать о чем-то более удобном.

Клещи-автомат

За механизмом их работы очень интересно наблюдать. На концах зажимов находятся специальные губки, которые при сжатии совершают дополнительное движение, которое раздвигает изоляцию. Этот инструмент, в отличие от вышеперечисленных, способен аккуратно оголять провод не на конце, а посередине.

Стриппер

Тем, кто имеет дело с проводами чаще, чем раз в году, очень рекомендуется приобрести стриппер. Приспособление по принципу работы похоже на клещи, но на конце имеет несколько отверстий под разные диаметры проводов. Обычно их пять.

Какой инструмент для зачистки выбрать?

Так что же выбрать? Тем, кто постоянно работает с проводами необходимо иметь минимум два инструмента – стриппер и клещи-автомат. Стриппер работает только с наконечником кабеля или провода, в этом он уступает по универсальности клещам. Однако среди всех рассмотренных инструментов он выполняет свои функции быстрее всех, проще всех и менее остальных средств вредит проводу. И плоскогубцы, и ножи, и пассатижи, устроены так, что могут поцарапать металлическую часть, а это негативно отразится на проведении тока. Стриппер выполняет эту работу без каких-либо повреждений.

Клещи автомат, это единственное из перечисленных средств, которое зачищает провод посередине. Точнее, такую же функцию может выполнять и нож, но есть риск повредить им металл. Ну а тем, у кого в доме нет ни одного из инструментов, придется выполнять операцию обычным хорошо заточенным кухонным ножом. Процесс потребует сноровки, а электрик-любитель рискует порезаться.

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.


Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

1.Ножом

Изоляция надрезается остро заточенным ножом по в направлении конца проводу движением, аналогичным тому, которое выполняется при заточке карандашей. Такие надрезы нужно выполнять дважды с противоположных сторон провода.

Второй вариант: изоляция прорезается вдоль оси, отворачивается в сторону и лишняя часть срезается, рисунок 1. Для этого можно использовать специальный нож.

Наиболее аккуратная зачистка достигается надрезанием изоляции круговым движением с ориентацией ножа перпендикулярно оси зачищаемого провода, после чего сдергивается с движением лезвия в направлении конца провода или же просто снимается пальцами.

Способ применим в отношении как проводов, так и кабеля целиком, с которого удаляют защитную оболочку.

Рисунок 1. Зачистка провода специальным ножом

Рисунок 1. Зачистка провода специальным ножом

Правила использования инструмента

Стрипперы довольно простые устройства в плане эксплуатации, однако и здесь есть свои нюансы, о которых стоит знать человеку, взявшему в руки данный инструмент.

Зачистка жил

Эта основная функция стрипперов и именно по этому она должна занимать малое количество времени, усилий и не вызывать лишних вопросов. По сути, так оно и есть, снятие изоляции провода с помощью данного инструмента сводится к тому, чтобы вставить провод в рабочую область и сжать рукоятку, далее инструмент все сделает сам, но это касается только полуавтоматических и автоматических моделей, в случае использования ручного стриппера потребуется приложить усилия, чтобы стянуть изоляцию с жилы.

Очень важным моментом в использовании стриппера является правильный выбор углублений в лезвиях, ибо если подобрать неверный диаметр, то есть возможность повредить проводник, что может привести к неприятным последствиям. Так же не стоит сразу снимать большую длину изоляции, лучше разделить процедуру на несколько меньших частей.

Обжим наконечников

Стрипперы, обычно только автоматические модели, так же имеют функцию обжима наконечников. Вообще-то, для этого стоит использовать другой инструмент – кримпер, но его может не оказаться под рукой, и стриппер вполне для этого подходит и данная задача осуществляется довольно просто. В первую очередь необходимо снять изоляцию провода на требуемую длину, далее установить наконечник на жилу и поместить в подходящий разъем в рукоятке стриппера. После крепко сжать ручки и на выходе получится обжатый наконечник. Возможно останется лишняя часть жилы, которую нужно будет обрезать. Однако обжим толстостенных наконечников может быть неудобным и делать это стоит только в крайнем случае.

Полезное видео

Ознакомиться визуально с основными функциями автоматических стрипперов вы можете на видео ниже:

Сегодня у каждого человека в ящике с инструментами есть стриппер и нужно уметь им пользоваться, так как при достаточной сноровке снятие изоляции провода занимает меньше секунды, а сам процесс перестает быть нудным и рутинным. Использование стриппера экономит время, деньги и силы, а профессиональному электромонтажнику стоит задуматься над приобретением автоматического стриппера, так как он окупается с лихвой и позволяет выполнять работу быстрее, качественней и с удовольствием.

Рекомендации по выбору инструмента

Knipex KN 1262180

Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:

  • Максимальный и минимальный диаметр.
  • Наличие сменных ножей.
  • Регулировка диаметра и глубины реза.
  • Дополнительные операции.
  • Производитель.

Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.

Производители

Knipex KN-166005SB

Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.

Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.

Jokari JK 30140

Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.

Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.

В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.

Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.

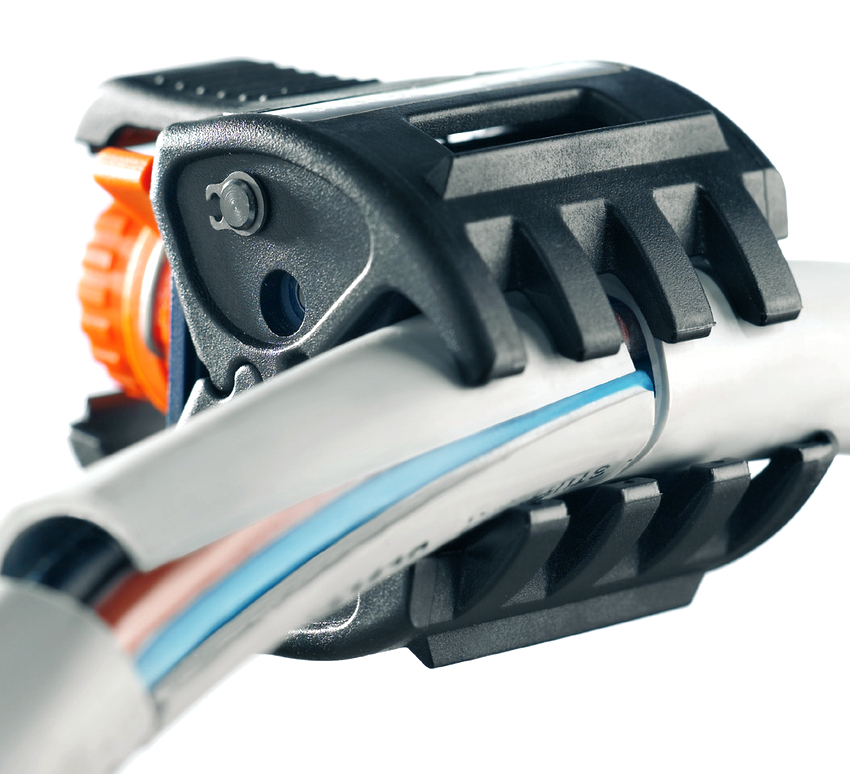

Пошаговая инструкция по зачистке кабеля

Довольно часто при разделывании кабелей перед их коммутацией используется несколько инструментов. Для наглядности можно рассмотреть поочередность действий при подготовке кабеля ВВГ или ПУНП, имеющего двойное покрытие из ПВХ для установки штепсельной розетки:

  1. Перед началом работы необходимо убедится в отсутствии электроэнергии
  2. С помощью бокорезов обеспечивается удобная для заделки длина провода (при монтаже розетки она составляет не более 120-150 мм)
  3. Используя нож с пяткой, делается продольный разрез верхней оболочки, после чего она удаляется
  4. Фазный, нулевой и RE проводник, поочередно помещаются в стриппер, и зачищаются от изоляционного слоя на заранее заданную длину.

На этом зачистку кабеля можно считать оконченной и приступать к монтажу розетки.

Самостоятельная очистка от изоляции

Если нет времени, можно сдать медный кабель неочищенным. В этом случае вознаграждение будет меньшим.

Процесс очистки медного провода от оплетки небезопасный и сложный в технологическом плане. Для этого требуется соответствующее оборудование и специальные знания.

Минусы самостоятельной очистки:

  1. Большие временные и трудозатраты.
  2. Требуются специальные знания и оборудование.
  3. Затраченные усилия не всегда себя окупают, так как очистку больших объемов, значительно проще, быстрее и выгоднее проводить на специализированных предприятиях.

Оборудование для зачистки кабеля можно приобрести, например, у китайского поставщика на aliexpress:

Основными способами очистки медного кабеля являются:

  1. Термообработка. Применяется этот способ не часто, так как противоречит экологическим нормам. К тому же, он имеет определенные ограничения: не рекомендуется обжиг тонкожильного лома кабеля, так как металл может выгореть вместе с изоляцией.
  2. Механический. Удаление изоляции вручную (зачистка). Долгий и трудоемкий процесс. Его проведение не всегда оправдывает себя с точки зрения временных и трудозатрат. Для ускорения процесса можно применить ручной механический стриппер.
  3. Современные методы очистки с использованием специального технологического оборудования. Например, мощного и производительного автоматического стриппера. Такой способ наиболее эффективен и безопасен с точки зрения экологии. А снятую изоляцию также можно отправить на вторичную переработку.

Чтобы узнать, как очистить медный кабель дома при помощи подручных средств, смотрите это видео:

Коаксиальный кабель

Коаксильный кабель

Зачистить изоляцию на коаксиальном кабеле можно и своими руками. Хотя оборудование для этой цели недорогое и доступное, мы расскажем вам о том, как сделать работу кусачками и ножом. Как правило, такой кабель используется для подключения спутникового ТВ и для стандартных коннекторов F.

Виды коаксильного кабеля

Пошаговая инструкция как зачистить провод коаксиальный:

Кабель следует взять по направлению от вашего тела.
Возьмите канцелярский нож и плотно нажмите на кабель под прямым углом от конца кабеля на расстоянии 2,5 см. Нельзя нажимать концом лезвия иначе он отломается и может отскочить в глаза.
На этом этапе необходимо прорезать наружную оболочку, оплетку, слой фольги и диэлектрическую пену. В большинстве случаев она имеет белый цвет. Именно такими слоями и окружена жила. В процессе погружения лезвия в кабель вы почувствуете некоторое сопротивление. Как только, лезвие зашло до половины провода давить на него необходимо меньше

Крайне важно не повредить центральную жилу!
Дальше следует пройтись по кругу кабеля. При этом будьте осторожны, чтобы не оставить зарубок на жиле.
Теперь за отрезанный край изоляции потяните и крутите

Такими действиями вы сможете снять отрезанный конец изоляции.
Если из-под оболочки кабеля торчат проводки, то срежьте их кусачками чтобы они не выходили за край оболочки. Важно исследовать провод на предмет засечек. Если таковые есть, значит, вышеописанную процедуру придется повторить.
Диэлектрическая пена может частично остаться на основной жиле. Удалить ее можно просто ногтем.
Чтобы соединить кабель с коннектором F, предварительно удалите небольшую часть верхней оболочки.
Для этого от предыдущего места отреза отмерьте восемь миллиметров. Сделайте надрез на верхней оболочке. Как и в предыдущем случае, надрез делается перпендикулярно по отношению к проводу. Будьте осторожны, чтобы не зацепить оплетку. В некоторых модификациях коннектора F в удалении оплетки нет потребности, а в других, наоборот, ее следует удалять.
Если вы не уверены нужна ли в вашем случае оплетка, то оставьте ее временно. Данная оплетка находится вокруг диэлектрической пены. Ее проводки имеют толщину меньше человеческого волоса, поэтому всю работу следует выполнять аккуратно. Как раз таки теперь надрез нужно сделать кончиком лезвия по всему проводу.
Снимаете восемь миллиметров оболочки кабеля, так чтобы на жиле осталась диэлектрическая пена, завернутая в обмотку.
Оплетка заворачивается поверх внешней оболочки. Так, диэлектрик оголяется
На этом этапе обратите внимание на требование F-коннектора: какой именно конец провода должен быть в вашем случае.
Между оплеткой и центральной жилой должны отсутствовать все возможные проводки. На фоне белого диэлектрика это будет хорошо заметно.
На конец кабеля помещается F-коннектор.
Диэлектрик должен находится на дне коннектора после его посадки на него
Недопустимо, чтобы он выглядывал или не доставал до дна коннектора.

F-коннектор

Теперь F-коннектор готов к эксплуатации.

5.Специализированный зачистной инструмента

Инструмент данной разновидности , один из вариантов которого показан на рисунке 5, реализует довольно простую кинематическую схему, позволяющую работать одним движением. Зачищаемый провод закладывается в рабочий орган, который при сжатии рукоятки сначала плотно фиксирует провод, а затем, после надреза изоляции, сдергивает ее в осевом направлении.

Рисунок 5. Специализированный зачистной инструмент

Рисунок 5. Специализированный зачистной инструмент

Некоторые образцы таких инструментов имеют регулятор, который позволяет обрабатывать провода различного диаметра и выполнять зачистку на различную длину.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
