Стриппер для снятия изоляции с проводов

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода

Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.
Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы

Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность

При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

1. Берем старое лезвие бритвы.
2. Ломаем его и берем одну половинку лезвия.
3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
4. Разрезаем изоляцию вдоль проводника.
5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Простые и удобные

Эти устройства могут быть компактными и помещаться в ладони, а могут представлять собой небольшие станки, предназначенные для выполнения своих функций в промышленном производстве. Их конструкция в большинстве случаев тщательно продумана с учётом опыта электромонтажных работ и должна защищать рабочего от поражения электричеством.

Самые простые инструменты, напоминающие бокорез, оснащены лезвиями с выемками разного диаметра. Специальным ножом, имеющим прямое лезвие, быстро и аккуратно снимают оболочки с кабелей, не повреждая другие провода внутри кабеля. Они предназначены для очистки от изоляции проводов определённого сечения. Большинство из них позволяют регулировать глубину проникновения в изоляцию. Такие клещи обычно оснащаются кусачками и дают возможность делать обжимку клемм и наконечников проводов. Следует выбирать инструмент с покрытыми специальной изоляцией ручками  красного или красного с желтым цветом. На них обычно имеется надпись об электроизоляции до 1000 V.

Ручные полуавтоматические клещи для снятия изоляции имеют две пары губок. Кроме того, регулируемый упор клещей даёт возможность точно устанавливать длину изоляции, которую предстоит снять с провода. Здесь отмеренный конец провода вставляется в клещи. Сжимание их рычагов приводит к надрезанию изоляции в нужном месте и снятию её губками с провода.

Силовой кабель очищается от изоляции с помощью специального зажима с лезвиями оригинальных конструкций. За счёт этого изоляция может надрезаться как поперёк так и вдоль. Предусмотрена предварительная настройка ножей в соответствии с толщиной изоляционного материала. Такой инструмент удобен при необходимости освободить от изоляции участок кабеля, находящийся, например, в его середине.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
3. Отрезаем оставшийся кусок от внешней изоляции.
4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

В арсенале профессионального электрика обязательно есть инструмент для снятия изоляции с проводов, необходимый для зачистки жил при подключении розеток, выключателей, разделки проводки и т.д. Такое приспособление пригодится и домашнему мастеру, затеявшему ремонт в квартире или доме.

Разберемся, какие существуют инструменты для удаления оболочки с проводов, какова специфика их применения и обозначим, на что следует обращать внимание при покупке таких приспособлений. Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом

Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись.

Количество контактов, которые подлежат зачистке при выполнении ремонта дома площадью 100 кв. м может достигать тысячи. Выполнять такую работу без специализированных приспособлений – это необоснованная трата сил и времени.

Кроме того, снятие изоляции без профессиональных инструментов для зачистки проводов чревато негативными последствиями:

• высок риск повреждения кабеля, что снижает безопасность эксплуатации электропроводки;
• надрез токопроводящей жилы приводит к снижению сечения провода, как результат – обрыв или подгорание в месте соединения;
• при неаккуратном срезе поврежденный провод при сгибе может сломаться.

В высокочастотных системах с переменным током ситуация усложняется появлением скин-эффекта – ток распределяется неравномерно, а преимущественно в поверхностном слое проводника. В таких проводах любой самый незначительный дефект жилы способен вывести из строя оборудование.

Ножом можно аккуратно счистить изоляцию, но работа займет много времени. А если надо подготовить множество кабелей, то ошибки неизбежны – выполнить быстро большое количество высокоточных надрезов не получится

Когда речь идет о значительных объемах работ, лучше не рисковать и задействовать специальные приспособления. Повреждение проводника может спровоцировать пожар, привести к поломке техники или стать причиной поражения током.

Советы

• В ограниченных условиях некоторые из электриков снимают изоляционный слой с помощью зубов. Этот способ можно считать безопасным, если провода не находятся под напряжением, однако процедура портит зубную эмаль. Поэтому лучше не прибегать к таким крайним мерам и всегда держать под рукой хотя бы пассатижи.
• Изоляционный слой с коаксиального кабеля снимается в два этапа. Сначала мастера удаляют оболочку паяльником, пройдясь вдоль провода жалом. Потом верхняя часть убирается, и наступает работа с тонкой полиэтиленовой изоляцией жилы. Её можно зачищать и ножом, и стриппером.
• Справиться с оболочкой эмалированных проводов поможет нож электрика (например, «Шток») или паяльник. Лезвие лучше использовать для жил с сечением более 0,2 мм2. Тонкие жилы могут легко повредиться при работе с ножом, поэтому лучше удалить покрытие паяльником. Ещё можно аккуратно убрать эмаль при помощи наждачной бумаги.
• Нож всегда необходим для снятия бумажной изоляции, поскольку иные инструменты неминуемо повредят весь провод. Кроме того, разумно использовать лезвие, если нужно убрать оболочку с центральной части любого кабеля, а не с края.

Что такое стриппер

Слово стриппер произошло от английского «wire stripper», что в дословном переводе означает «для зачистки проводов». В русском языке существует другое название этого инструмента, состоящее из аббревиатуры заглавных букв «КСИ» и расшифровывается как «клещи для снятия изоляции». Инструмент этот предназначен для одной единственной цели — облегчить труд электрика в процессе электромонтажных работ, ускорить и обезопасить процесс зачистки кабелей для соединения их между собой.

Стрипперы используются электриками для подготовки проводов к работе

Специалисты хорошо знают, насколько важно уберечь токоведущие жилы кабеля от повреждений при снятии изоляции. Без преувеличения можно сказать, что это одна из основ качественной электромонтажной работы

Большое значение имеет также длина оголённого контакта, в некоторых устройствах производитель настоятельно рекомендует строго соблюдать размер удалённой изоляции. Применение специнструмента позволяет безошибочно соблюдать заданную длину.

И последний пункт, который свидетельствует о преимуществе стриппера перед ножом: руки человека покрыты кожей, которая очень ранима, если по ней ненароком проехаться остро заточенным лезвием обычного ножа для зачистки. Применение стриппера обеспечивает абсолютную безопасность при работе, так как обрезание изоляции происходит при помощи специальных скрытых ножей, которые не контактируют с руками пользователя.

Зачистка изоляции ножом всегда таит в себе опасность ранения рук

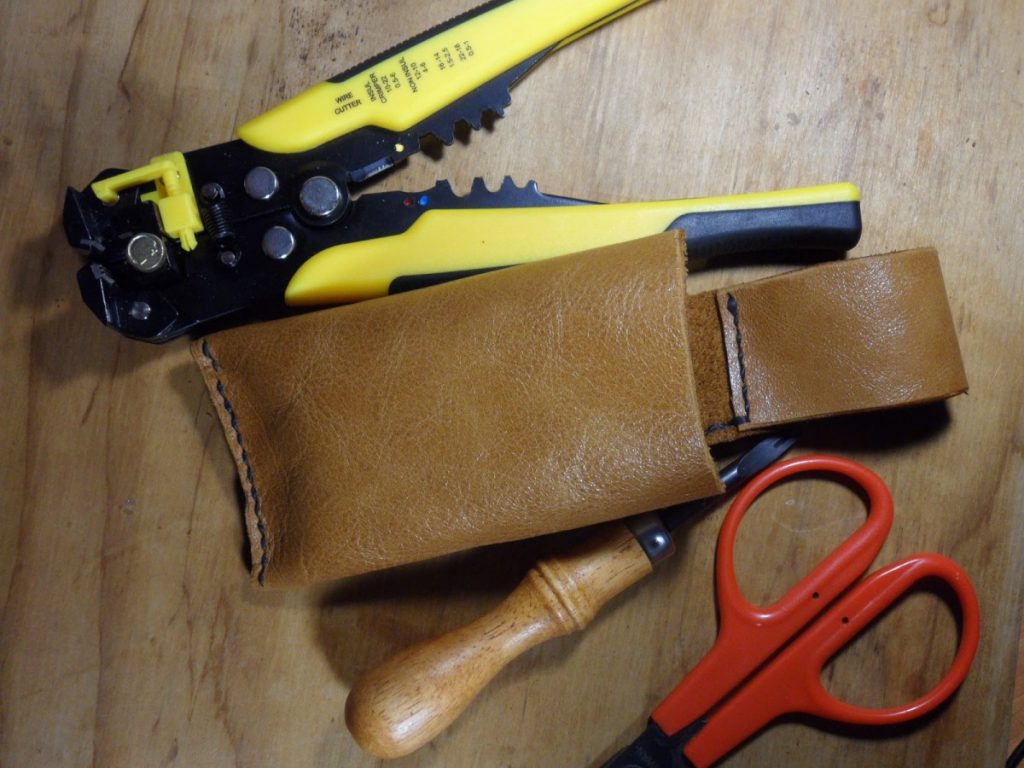

Автоматические стрипперы

Автоматические стрипперы для съема изоляции с проводника не требуют позиционного подбора по диаметру и сечению — главное, чтобы провод вписывался в рабочий диапазон сечений (0.05–10 мм²). Достаточно просто установить провод в зону снятия изоляции, нажать на рукоятки, и готово – изоляция снята, как с моножильных, так и многопроволочных жил без повреждения проводника. Работая на стремянке или в ограниченном пространстве, зачищая провод на вытянутых руках, подобрать позицию на лезвии согласно сечению бывает не просто — в этом случае автомат незаменим! Наиболее популярный модельный ряд от КВТ: WS-04A, WS-04B, WS-07, WS-08, WS-11, WS-12 «Ягуар».

Модели WS-04A, WS-04B считаются классикой, но до сих пор востребованы не менее новых модернизированных инструментов КВТ WS-11, WS-12 «Ягуар», имеющих профессиональные ножи Cut Pro для резки провода и более широкие губки, позволяющие снимать внешнюю изоляцию с плоского многожильного провода ВВГнг.

Стриппер – удобство пользования

Лучшее и наиболее популярное приспособление для зачистки проводов, максимально упрощающее рабочий процесс. Инструменты представлены широким модельным рядом.

Принцип работы разных моделей

Механизм действия основан на обработке кабеля двумя подвижными ножами, имеющими полукруглую форму. Калибр среза настраивается под сечение провода, гарантируя точность насечки и отсутствие повреждения металлической жилы.

В зависимости от автоматизации процесса различают три типа стрипперов:

• механический;
• полуавтоматический;
• автоматический.

Ручной стриппер. Съемник изоляции имеет простую конструкцию, используется для зачистки отдельных проводов.

Внешне механический стриппер похож на пассатижи. На внутренней поверхности прижимов есть несколько отверстий с лезвиями, предназначенными для среза оболочек у проводов разного типоразмера

Работа ручным стриппером не вызывает сложностей. Общая схема снятия изоляции:

1. Определить диаметр провода.
2. Подобрать соответствующее отверстие на губах прибора.
3. Закусить кабель, нажав на ручки.
4. Снять оплетку с провода, двигая стриппер по кругу.

Если выбрать гнездо меньшего диаметра, чем сечение провода, то есть риск повреждения жилы. При использовании большего отверстия – оплетка не будет удалена.

Плюсы ручного стриппера:

• компактный размер и небольшой вес;
• возможность обжать наконечник;
• наличие нескольких зазоров под провода – обычно до семи с диапазоном значений 0,25-2,5 мм.

Полуавтоматический стриппер. Такой вариант более удобен на больших объемах работ. Полуавтоматический агрегат оснащен механизмом, не требующим прокручивания стриппера вокруг провода.

Достаточно подобрать ячейку под диаметр провода, настроить длину очистки от изоляции и прикусить кабель. Стриппер подрежет оболочку и сдернет ее без повреждения проводника

Автоматический. Инструмент максимально упрощает работу. Пользователю не надо подбирать диаметр сечения провода. В устройстве предусмотрено одно гнездо, размер которого автоматически подстраивается под заведенный кабель.

Стриппер подходит для снятия изоляции проводов сечением 0,2-6 мм.

Некоторые модели оснащены регулировочным винтом для настройки размера захвата под провода меньшего диаметра

Большинство автоматических стрипперов имеют расширенный функционал. Кроме прямой задачи они способны выполнять:

• обжимку наконечников;
• обрезку концов провода;
• скрутку многожильных кабелей.

Автоматический стриппер способен зачищать провода с одинарной и двойной изоляцией. За один проход инструмент снимет только верхнюю оболочку. Для удаления нижней оплетки манипуляции надо повторить.

Параметры выбора стриппера

Покупать инструмент необходимо исходя из специфики деятельности. Перед походом в магазин необходимо сопоставить следующие критерии:

• сферу применения – профессиональная или бытовая;
• объемы работы – регулярное или периодическое применение;
• навыки владения инструментами;
• бюджет покупки.

Для профессиональных электромехаников однозначно лучше выбирать полуавтоматические или автоматические приспособления, предназначенные для зачистки большого количества кабелей. Высокая цена приборов оправдана скоростью и удобством работ.

Для очистки телевизионного, интернет-кабеля предусмотрен специальный стриппер. От обычного он отличается наличием дополнительных ножей для последующего монтажа F-разъема

Домашнему мастеру можно «обогатить» свой арсенал инструментов ручным стриппером. Если навыков работы с электропроводкой нет, то лучше выбрать полуавтомат – риск надреза жил сведен к минимуму.

Предпочтение следует отдавать проверенным производителям, гарантирующих безопасность материалов и долговечность работы инструмента. От дешевых моделей из низкокачественных сплавов и с пластиковым корпусом лучше отказаться.

Более подробно о том, как выбрать стриппер можно прочесть в этом материале.

Рекомендации по выбору инструмента

Knipex KN 1262180

Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:

• Максимальный и минимальный диаметр.
• Наличие сменных ножей.
• Регулировка диаметра и глубины реза.
• Дополнительные операции.
• Производитель.

Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.

Производители

Knipex KN-166005SB

Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.

Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.

Jokari JK 30140

Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.

Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.

В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.

Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

• доступная стоимость;
• наличие моделей с изолированной ручкой;
• практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Виды электромонтажных приспособлений

Многообразие инструментов можно классифицировать по следующим признакам:

• способу удаления изоляции;
• объемам выполняемых работ;
• автоматизации процесса.

Изоляционную оболочку можно убрать двумя способами: термическим и механическим.

Первый вариант допустим только для тонких, маломощных проводников, применяемых в устройствах связи, аудиоаппаратуре и электронике, работающей от напряжения около 5 вольт.

Тепловое воздействие подойдет для одноразовой зачистки небольшой партии проводников. Для разогрева изоляционной оболочки используют: зажигалку, паяльник, разогретой нитью хрома

Профессиональные методы – это исключительно механическое снятие изоляции. Работа инструментов базируется на одном из принципов удаления защитного покрытия:

1. Разрезание. Острие прорезает изоляционный слой по кругу, оставляя токонесущие жилы без повреждения. После – часть отрезанного покрытия снимают с провода.
2. Разрыв. Изоляцию зажимают и, приложив усилие, буквально срывают с проводника.

Исходя из предполагаемых объемов выполняемых работ, все инструменты условно можно разделить на две группы:

• бытовые;
• профессиональные.

К числу первой категории некоторые относят нож электрика. Однако такой инструмент неизменно присутствует и в арсенале профессионала. Нож часто используют в быту благодаря его ценовой доступности и простоте применения.

Профессиональные приспособления: клещи, щипцы, съемники и стрипперы. Для выполнения небольшого объема работ подойдут плоскогубцы и бокорезы

Наиболее востребованы среди электромонтажников – стрипперы. Профессиональный инструмент для быстрой зачистки кабеля бывает трех типов: ручной, полуавтоматический и автоматический.

Помимо общей классификации приспособления могут отличаться назначением. Если универсальные инструменты или приборы, используемые исключительно для интернет проводов или электрических кабелей. Может отличаться и диаметр зачищаемого провода, диапазон значений порядка – 4-40 мм.
