Сборка схемы и подготовка необходимых деталей

</h4>

Схему агрегата можно найти во всемирной паутине, также как и список необходимых деталей. На схеме некоторые элементы могут быть обозначены «звездочками» и подбирать их можно посредством экспериментов, чтобы полученное устройство получилось усовершенствованным. Но для первой сборки необходимо придерживаться строго данной схеме. Эксперименты можно продолжить на стадии настройки металлоискателя.Начинать паять детали необходимо с того, что следует предварительно соединить перемычки, которые расположены вблизи радиодеталей. С этой целью необходимо воспользоваться лакированным или изолированным проводом с не большим сечением.Возле дорожек должны быть припаяны наименьшие элементы, после этого необходимо припаять панельки, предназначенные для микросхем и прочие элементы, которые имеются. Провода, необходимые, чтоб закрепить на металлоискателе панели регулирования и управления, изменения режима, источники питания, светового/звукового индикатора должны быть выведены. Также необходимо найти колпачки для резисторов регулировки. При последнем этапе требуется вывести разъем, который будет необходим для проводов датчика.Чтобы сделать проверку, все ли работает, вам потребуется подключить батарею напряжением 9В. Если подключение было правильным, светодиод начнет светиться и потухнет. То же самое должно произойти и во время выключения устройства. Если прикоснуться к разъему, где предполагается установка датчика, звучание на некоторое время пропадет.Также необходимо произвести тщательную проверку всех имеющихся контрольных напряжений, которые есть в схеме. С этой целью необходимо включить режим, предполагающий постоянное напряжение, которое должно составлять 20В. Щупом с плюсом необходимо измерить существующие напряжение, которое имеется на точках данной схемы, а минусовый щуп при этом должен быть приложен к  минусу.Для изготовления корпуса используется коробка из пластмассы необходимого размера. Он должна быть закреплен на штанге прибора

Кнопки и регуляторы нужно будет подписать, согласно с функционалом, который на них возлагается.Изготовление катушки для Терминатор 3Важной составляющей всех металлоискателей являются поисковые датчики. Вданном случае он состоит из двух катушек, расположенных в корпусе

Именно за счет их использования и будут находиться металлические предметы. Чтоб собрать поисковую катушку для металлоискателя Терминатор 3 необходимы следующие детали:·эпоксидный клей;·клеющая лента;·фольга;·лак;·нити.

<font>·специальный провод для того, чтоб соединить схему и датчик;<o></font>

<font>·обмоточный провод ПЭТВ, имеющий размер сечения 0,4 миллиметра;</font>

<font>

<font><o><o><o></o></o></font>

<font>Первоочередное задание заключается в том, что нужно будет изготовить корпус катушки для датчика. Лучше приобрести заводской корпус, или формованный из АБС пластика нежели стараться его производить самостоятельно. Можно его также сделать своими руками, но на это уйдет много времени и труда. Преимущества приобретенного корпуса заключаются в том, что выемка для катушек обладает нужным размером. Штангу имеется возможность сделать из любого материала, обладающего диэлектрическими свойствами.В конце работ у вас в наличии будет три катушки.</font>

Металлоискатель Терминатор 3 — схема и необходимые компоненты

Терминатор 3 достаточно сложно изготовить самостоятельно. Новичку это будет сделать крайне тяжело. Собирать данную схему мы рекомендуем людям, у которых есть опыт в изготовлении металлодетекторов!

Для удобства изготовления и настройки металлоискателя, также вам пригодится схема Терминатора-3 с разбивкой на узлы:

Для создания и настройки металлоискателя Терминатор-3 своими руками понадобятся:

1) Конденсаторы металлоплёночные (типа К73-17)

C1.1 — 330nf	c16 — 220nf	c33 — 680nf
C1.2 — 330nf	c17 — 220nf	c34 — 1500mf x 10v
C2.1 — 150nf	c18 — 220nf	c35 — 470mf x 10v
C2.2 — 15nf	c19 — 220nf	c36 — 470nf
C3 — 3,3nf	c20 — 2,2m	c37 — 1000mf x 6,3v
C4 — 3,3nf	c21 – 470nf	c38 — 1000mf x 6,3v
C5 — 1000pf	c22 — 470nf	c39 — 470nf
C6 — 120pf	c23 — 47nf	c40 — 1mf x 160v
C7 — 560pf	c24 — 47nf	c41 — 2,2mf
C8 — 39pf	c25 — 4,7nf	c42 — 560pf
C9 — 360pf	c26 — 4,7nf	c43 — 330pf
C10 — 1000pf	c27 — 470nf
C11 — 1000pf	c28 — 470nf
C12 — 4/12pf (подстр.)	c29 — 47nf
C13 — 10nf	c30 — 47nf
C14 — 10nf	c31 — 680nf
C15 — 2,2nf	c32 — 680nf

2) SMD резисторы (размер 1206):

R1 — 100k	r16 — 30k	r31 — 470k
R2 — 22om	r17 — 1k	r32 — 47k
R3 — 100k	r18 — 100om	r33 — 47k
R4 — 10k	r19 — 15k	r34 — 470k
R5 — 300k	r20 — 15k	r35 — 470k
R6 — 2,4k	r21 — 5,1k	r36 — 30k
R7 — 100k (перемен)	r22 — 47k	r37 — 30k
R8 — 100k (перемен)	r23 — 47k	r38 — 24k
R9 — 2,4k	r24 — 470k	r39 — 10k (перемен. Сп5-35)
R10 — 1,5m	r25 — 470k	r40 — 24k
R11 — 1,5m	r26 — 47k	r41 — 15k
R12 — 100k	r27 — 1k	r42 — 24k
R13 — 110k	r28 — 47k	r43 — 100k
R14 — 470k	r29 — 330om
R15 — 100k	r30 — 470k

Изготовление монтажной платы

Чтобы сделать монтажную плату металлоискателя терминатор 3 своими силами нужно выполнить

следующую последовательность действий: — Поиск в интернете фотомонтажной платы металлоискателя терминатор м. — Распечатка изображения на принтере в натуральную величину. — Наклеивание бумаги на кусок текстолита. — Обрезание текстолита ножовкой по периметру. — Наметка мест для крепления деталей шилом. — Просверливание проколов. — Вырезание токоведущих участков. — Удаление бумаги с токопроводящих веток. — Окрашивание оголенной краской. — Снятие остатков бумаги. — Травля металлизированной поверхности. — Окончательное очищение платы.

Сборка схемы и подбор деталей

Прежде чем начинать сборку металлоискателя терминатор м следует подобрать для монтажной платы все комплектующие согласно списку деталей блока управления данной разновидностью устройств. Начинается процедура сборки металлоискателя терминатор трио с перемычек. Затем паяются резисторы и панели для микросхем. Далее припаиваются провода для радиодеталей. По окончанию процесса убедитесь, что пайка выполнена качественно, а радиодетали установлены правильно. Вставьте в готовую схему блок управления прибором. Оденьте пластмассовые ручки на переключатели, а так же на оси резисторов.Выводы блока соедините с датчиком.

Изготовление монтажной платы

 Чтобы сделать монтажную плату металлоискателя терминатор 3 своими силами нужно выполнить

 следующую последовательность действий: — Поиск в интернете фотомонтажной платы металлоискателя терминатор м. — Распечатка изображения на принтере в натуральную величину. — Наклеивание бумаги на кусок текстолита. — Обрезание текстолита ножовкой по периметру. — Наметка мест для крепления деталей шилом. — Просверливание проколов. — Вырезание токоведущих участков. — Удаление бумаги с токопроводящих веток. — Окрашивание оголенной краской. — Снятие остатков бумаги. — Травля металлизированной поверхности. — Окончательное очищение платы.

 Сборка схемы и подбор деталей

 Прежде чем начинать сборку металлоискателя терминатор м следует подобрать для монтажной платы все комплектующие согласно списку деталей блока управления данной разновидностью устройств. Начинается процедура сборки металлоискателя терминатор трио с перемычек. Затем паяются резисторы и панели для микросхем. Далее припаиваются провода для радиодеталей. По окончанию процесса убедитесь, что пайка выполнена качественно, а радиодетали установлены правильно. Вставьте в готовую схему блок управления прибором. Оденьте пластмассовые ручки на переключатели, а так же на оси резисторов.Выводы блока соедините с датчиком.

Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

Для начал следует подготовить необходимое оборудование, а именно:

• мультиметр, который измеряет скорость.
• LC метр.
• Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

1. Включить питание.
2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
3. Коснуться пальцами разъема датчика.
4. При включении должен мигнуть, а затем погаснуть светодиод.

Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

Список деталей для металлоискателя терминатор 3

В качестве деталей для металлоискателя трио понадобятся:

• Конденсаторы металлоплёночные;
• SMD резисторы;
• Микросхемы;
• Транзисторы;
• Диоды.

При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

Особенности глубинных металлоискателей

Глубинный металлоискатель привлекателен тем, что может обнаружить объекты там, где другие приборы бессильны. Хороший глубинный металлоискатель, сделанный своими руками,заглядывает на глубину в 6 метров, и ему не помеха корни, пустоты или другие преграды. Один нюанс – с его помощью можно обнаружить только крупные предметы, да и это понятно, ведь ради пары монет вы не станете копать шестиметровую яму.

И снова мы возвращаемся всё к той же универсальной модели детектора «Пират». Оказывается, на его основе можно сделать и глубинный прибор, и это совсем несложно. Процесс модификации описан в этом видео.

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

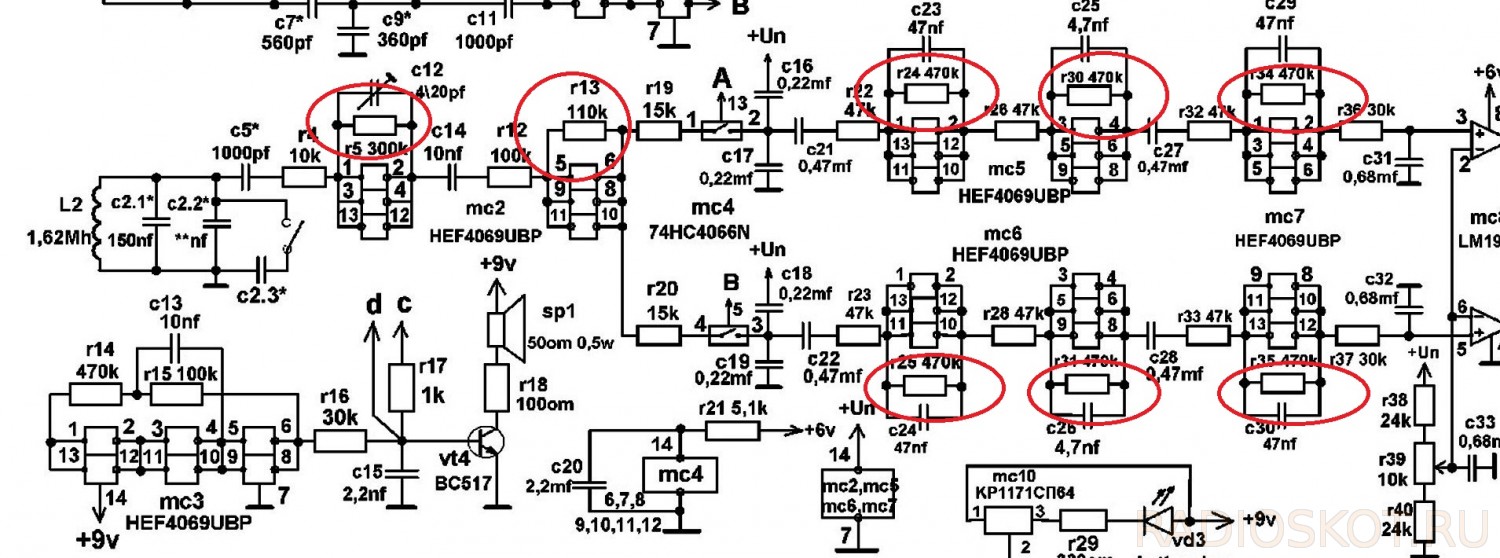

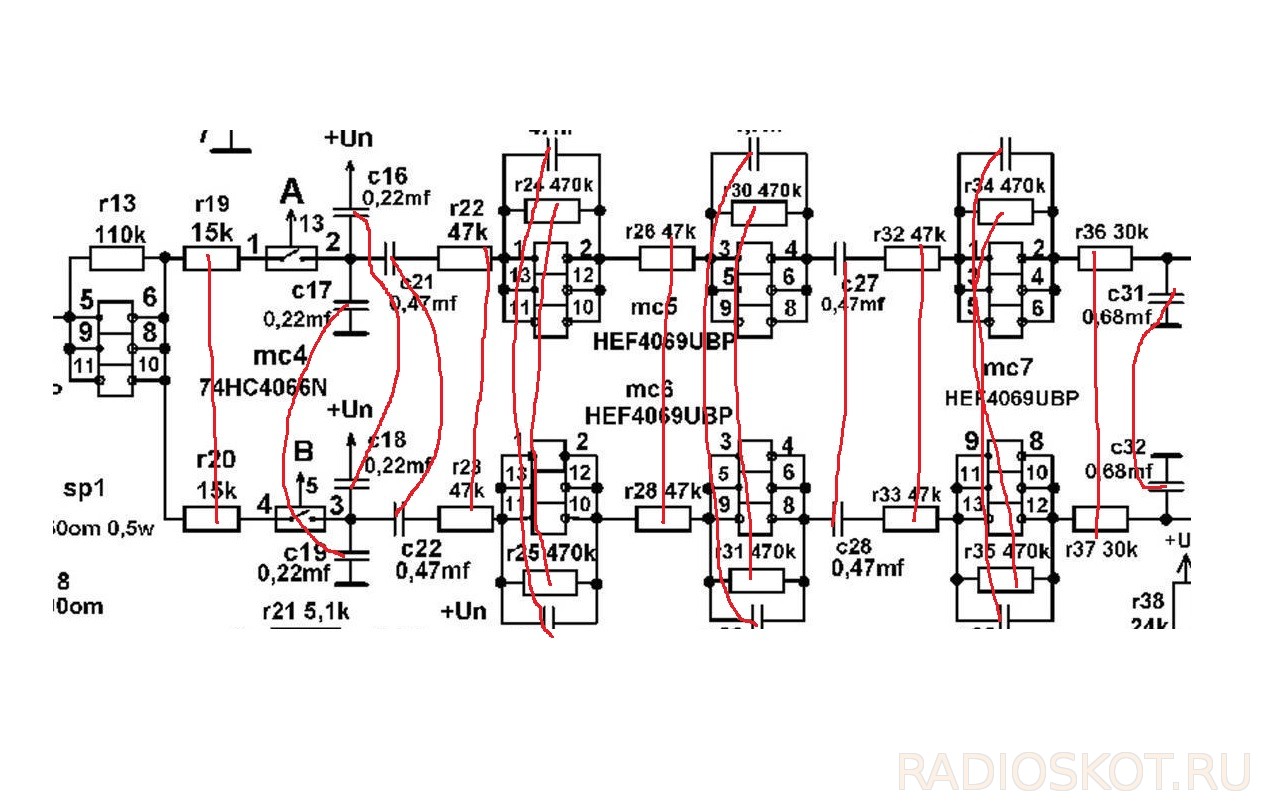

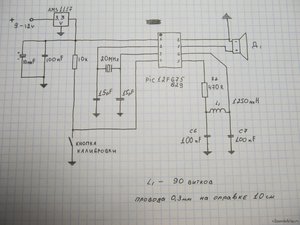

Схема металлодетектора

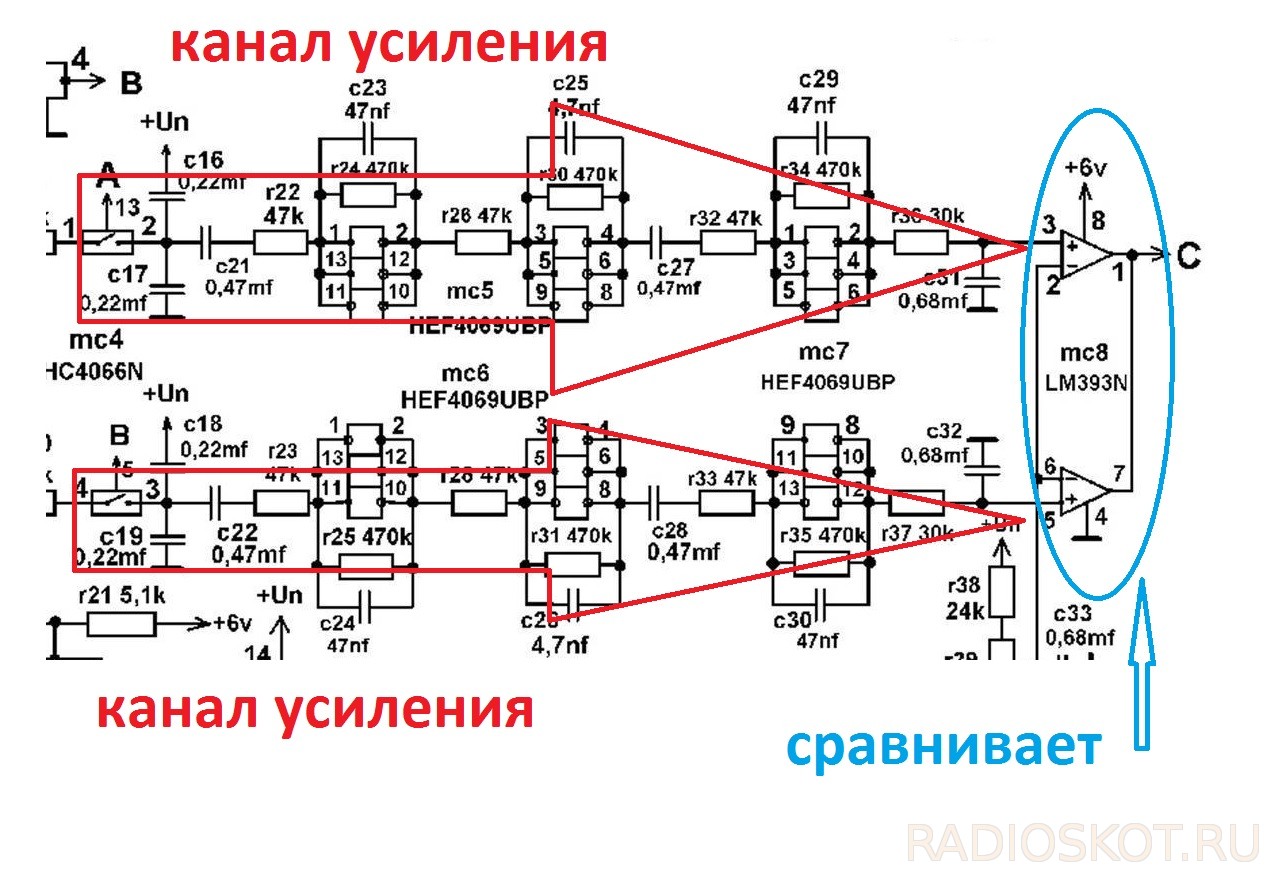

По своей конструкции металлоискатель “Терминатор 3” представляет собой стандартный монетник, претерпевший некоторые изменения, которые позволили ему обнаруживать золото и игнорировать другие цветные металлы. При использовании схемы со специальным режимом «всех металлов» прибор может искать любой металлолом. Стандартная схема позволяет осуществлять металлоискателем поиск монет, не более того.

Нестандартное применение логики в качестве ОУ является базисом схемы металлодетектора. Недостатком этого являются лишние шумы и неизвестный КУ всех микросхем. Конечно, можно для создания прибора использовать отечественную логику, однако это грозит слишком большим разбросом параметров. Снизить ущерб и избежать дополнительных проблем можно путём замены микросхемы звука на отечественный аналог.

Металлоискатель Терминатор 3 — схема и необходимые компоненты

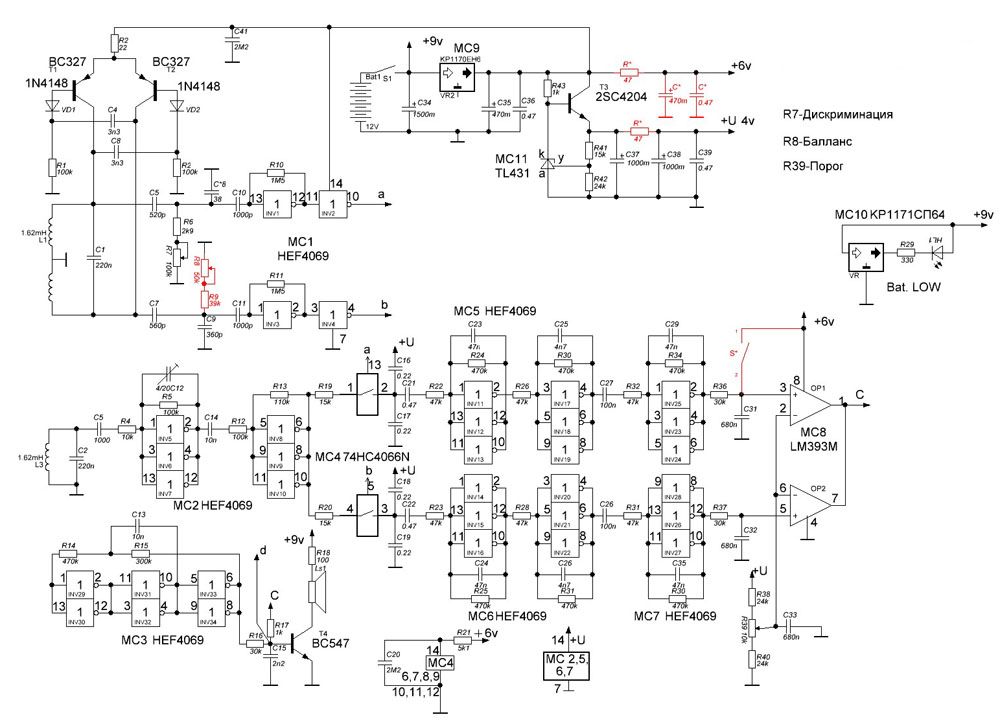

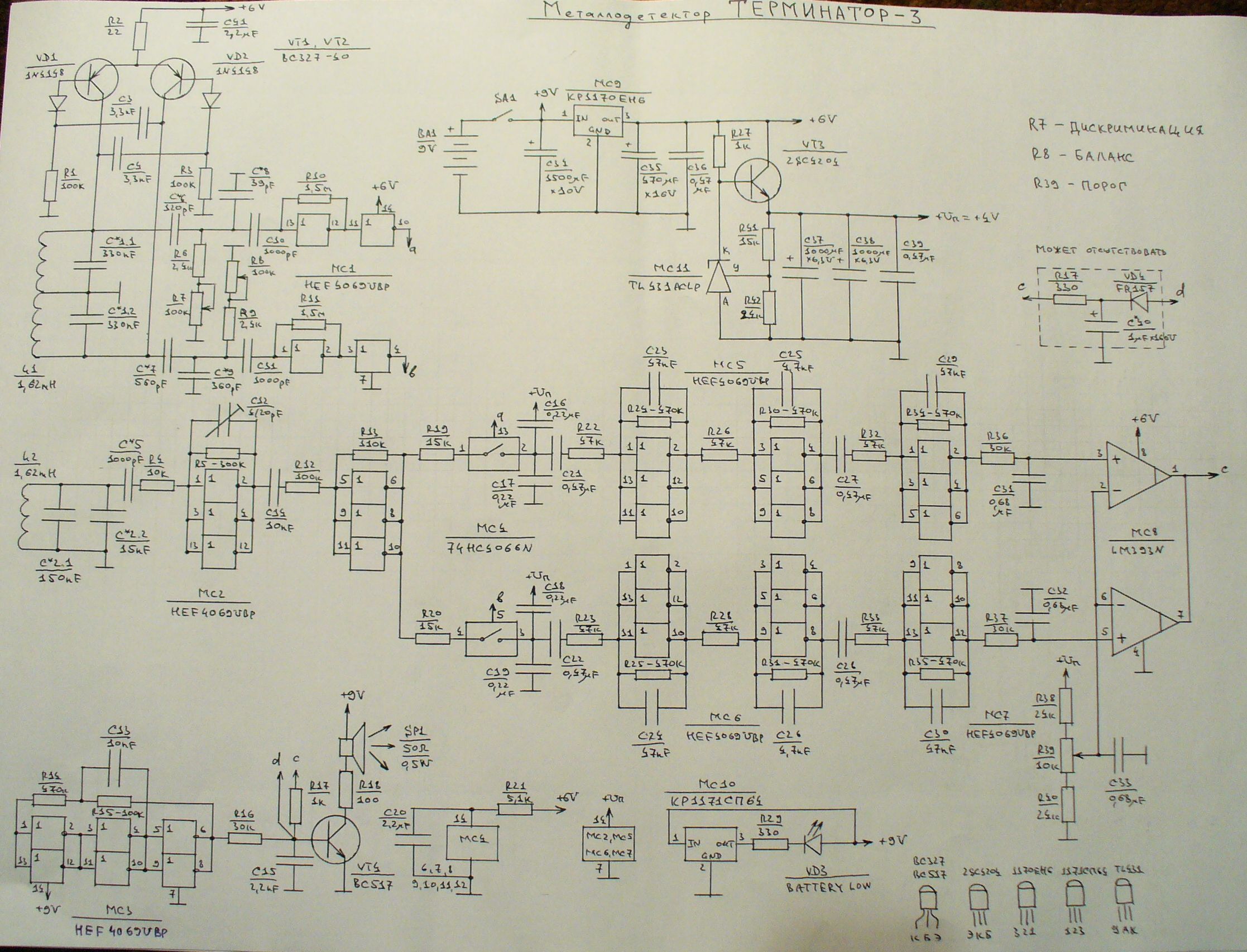

Схема металлоискателя Терминатор-3

C1.1 — 330nf	c16 — 220nf	c33 — 680nf
C1.2 — 330nf	c17 — 220nf	c34 — 1500mf x 10v
C2.1 — 150nf	c18 — 220nf	c35 — 470mf x 10v
C2.2 — 15nf	c19 — 220nf	c36 — 470nf
C3 — 3,3nf	c20 — 2,2m	c37 — 1000mf x 6,3v
C4 — 3,3nf	c21 – 470nf	c38 — 1000mf x 6,3v
C5 — 1000pf	c22 — 470nf	c39 — 470nf
C6 — 120pf	c23 — 47nf	c40 — 1mf x 160v
C7 — 560pf	c24 — 47nf	c41 — 2,2mf
C8 — 39pf	c25 — 4,7nf	c42 — 560pf
C9 — 360pf	c26 — 4,7nf	c43 — 330pf
C10 — 1000pf	c27 — 470nf
C11 — 1000pf	c28 — 470nf
C12 — 4/12pf (подстр.)	c29 — 47nf
C13 — 10nf	c30 — 47nf
C14 — 10nf	c31 — 680nf
C15 — 2,2nf	c32 — 680nf

R1 — 100k	r16 — 30k	r31 — 470k
R2 — 22om	r17 — 1k	r32 — 47k
R3 — 100k	r18 — 100om	r33 — 47k
R4 — 10k	r19 — 15k	r34 — 470k
R5 — 300k	r20 — 15k	r35 — 470k
R6 — 2,4k	r21 — 5,1k	r36 — 30k
R7 — 100k (перемен)	r22 — 47k	r37 — 30k
R8 — 100k (перемен)	r23 — 47k	r38 — 24k
R9 — 2,4k	r24 — 470k	r39 — 10k (перемен. Сп5-35)
R10 — 1,5m	r25 — 470k	r40 — 24k
R11 — 1,5m	r26 — 47k	r41 — 15k
R12 — 100k	r27 — 1k	r42 — 24k
R13 — 110k	r28 — 47k	r43 — 100k
R14 — 470k	r29 — 330om
R15 — 100k	r30 — 470k

• Мс1 — HEF4069UBP
• MC2 — HEF4069UBP
• MC3 — HEF4069UBP
• MC4 — 74HC4066N
• MC5 — HEF4069UBP
• MC6 — HEF4069UBP
• MC7 — HEF4069UBP
• MC8 — LM193N
• MC9 — KP1170EH6
• MC10 — KP1171CП64
• MC11 — TL431ACLP

• VT1 — BC327-40
• VT2 — BC327-40
• VT3 — 2SC4204
• VT4 — BC517

• VD1 — 1N4148
• VD2 — 1N4148
• VD3 — светодиод (любой)
• VD4 — FR157 (можно не ставить)

• мультиметр с измерением емкости;
• осциллограф;
• LC метр.

pechatnaya-plata-dlya-metalloiskatelya-terminator3-neskolko-versiy.rar

Катушка для металлоискателя терминатор 3

Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.

Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.

Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.

Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.

Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп — к катушке. Обязательно следует замерить частоту катушек и записать ее.

После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.

Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.

Ремонт катушки металлоискателя

Перед тем как приступить к ремонту, следует подготовить следующие инструменты:

• Нож канцелярский;
• Лампа накаливания;
• Емкость для клея, желательно плоская;
• Специальная или эпоксидная смола;
• Средний и мелкий наждак;
• Небольшой шпатель.

В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.

Характерные черты глубинных детекторов

Подобные металлодетекторы способны обнаруживать объекты на больших глубинах. Качественное устройство, которое сделано собственноручно, способно заглянуть на глубину в 6 м. Но в такой ситуации габариты предмета должны быть большие. Лучше других функционируют такие металлоискатели для выявления старых снарядов либо осколков больших размеров.

Есть две разновидности глубинных детекторов: рамочный и приёмопередатчик на штанге. Рамочный охватывает для сканирования большие площади, но, определить точное место залегания искомого предмета в такой ситуации затруднительно. Второй вариант – точечное устройство, работающее целенаправленно вглубь на небольших диаметрах. Работы с ним проводятся неспешно и аккуратно.

Металлоискатель предназначается для выявления предметов, по электрическим либо магнитным параметрам отличающихся от среды, где они находятся. На сегодняшний день множество людей предпочитают изготавливать подобные устройства самостоятельно. Чтобы иметь представление о том, как создать это прибор самому, необходимо иметь определённые навыки.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Предыдущая Бытовая техникаФрезерный станок по дереву своими руками: особенности изготовления и подключения
Следующая Детская5 «золотых» правил ремонта детской, чтобы малыш рос счастливым

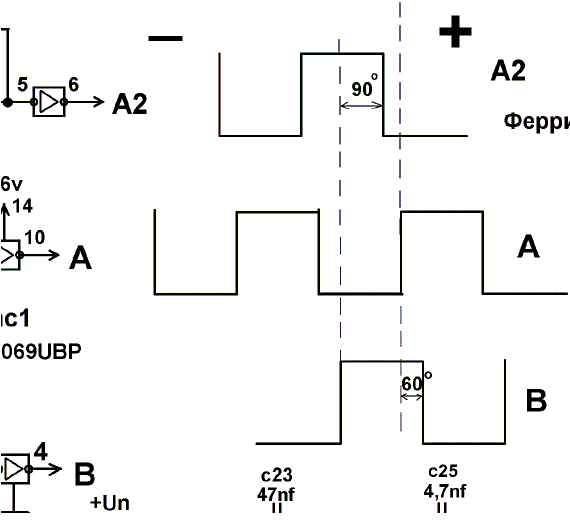

Настройка дискриминации детектора

Устанавливаем переключатель SA2 в положение обнаружения цветмета. Показатель отсечения феррита — 40–50 кОм. Балансируем регулятор грунта в указанном диапазоне. Если показатель отсечения располагается на отметке 0–40 кОм, то увеличиваем емкость к С2. При показателе в 50 – 100 кОм — емкость к С1. Значение регулятора дискриминации должно равняться нулю, поэтому устанавливаем его в крайнее положение. Для проверки детектора Терминатор 3 используется цветмет и ферриты. Если при подносе последнего возникает двойной звуковой сигнал, а на цветмет детектор реагирует одинарным сигналом, то задача выполнена правильно. В обратной ситуации следует сменить выходы на TX-катушке.

Следующий шаг заключается в настройке видимости всего спектра металлов. Уменьшая емкость С1 выполняется смещение к фольге, а уменьшение С2 – к алюминию

Важно достичь видимости всех металлов, а также отсечения феррита при показателе 40 – 50 кОм. Конденсатор С12 применяется для дополнительной настройки

Настройка дискриминации детектора

Устанавливаем переключатель SA2 в положение обнаружения цветмета. Показатель отсечения феррита — 40–50 кОм. Балансируем регулятор грунта в указанном диапазоне. Если показатель отсечения располагается на отметке 0–40 кОм, то увеличиваем емкость к С2. При показателе в 50 – 100 кОм — емкость к С1. Значение регулятора дискриминации должно равняться нулю, поэтому устанавливаем его в крайнее положение. Для проверки детектора Терминатор 3 используется цветмет и ферриты. Если при подносе последнего возникает двойной звуковой сигнал, а на цветмет детектор реагирует одинарным сигналом, то задача выполнена правильно. В обратной ситуации следует сменить выходы на TX-катушке.

Следующий шаг заключается в настройке видимости всего спектра металлов. Уменьшая емкость С1 выполняется смещение к фольге, а уменьшение С2 – к алюминию

Важно достичь видимости всех металлов, а также отсечения феррита при показателе 40 – 50 кОм. Конденсатор С12 применяется для дополнительной настройки

Самодельные металлоискатели

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

1. Паяльник, припой, олово и другие паяльные принадлежности.
2. Отвертки, плоскогубцы, кусачки и прочий инструмент.
3. Материалы и навыки по изготовлению печатной платы.
4. Минимальный опыт и знания в электронике и электротехники также.
5. А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна. Для начал следует подготовить необходимое оборудование, а именно:

• мультиметр, который измеряет скорость.
• LC метр.
• Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

1. Включить питание.
2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
3. Коснуться пальцами разъема датчика.
4. При включении должен мигнуть, а затем погаснуть светодиод.

Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см. Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

Список деталей для металлоискателя терминатор 3

В качестве деталей для металлоискателя трио понадобятся:

• Конденсаторы металлоплёночные;
• SMD резисторы;
• Микросхемы;
• Транзисторы;
• Диоды.

При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

Комплектующие детали датчика МДТ 3

Датчик металлодетектора круглый. По его периметру расположены контуры из эмалированного провода ø 0,4 миллиметров, являющиеся приемной и, соответственно, передающей катушками. Ниша для проводов делается из диэлектрического материала. Собирая терминатор 3 своими руками, все элементы расположите на штанге. Убедитесь, что диск датчика закреплен надежным образом. Аккумуляторную батарею, а так же блок управления данной разновидностью устройств установите так, чтобы можно было менять режимы работы, непрерывая поиска металлов. В штангу нужно врезать ручку так, чтобы ее было удобно брать рукой. При наличии желания можно сделать локтевой упор из пластмассовой трубки.

Настройка дискриминации

Паяльник с регулировкой температуры

Для настройки дискриминации металлоискателя включают режим поиска цветного металла. Для отсечения точки феррита резистором баланса устанавливают порог в районе 40-50 кОм.

Регулятор дискриминации переводят в нулевое положение. Затем ручку поворачивают до упора по часовой стрелке. К датчику поочерёдно подносят феррит и кусок цветного металла. В первом случае должно прозвучать два сигнала, от цветмета будет слышен одиночный звук. Если это будет так, то обмотки датчика подключены правильно.

Затем настраивают видимость всех металлов. Для этого пользуются таблицей, указанной ниже.

Таблица дискриминации металлов

№	Порядок включения дискриминации
1	Порядок включения дискриминации
2	Изделия из золота
3	Рублёвые монеты РФ
4	Белые монеты СССР
5	Советские медяки
6	Свинец
7	Патронные гильзы
8	Серебряные изделия
9	Дюралевые пробки
10	Алюминий
11	Медь не вырезается

Terminator

Terminator 30 Руководство пользователя и инструкция по установке	Скачать
Terminator Absolute Руководство пользователя и инструкция по установке	Скачать
Terminator Black Jack Руководство пользователя и инструкция по установке	Скачать
Terminator Classic Инструкция пользователя автосигнализации Terminator Classic	Скачать
Terminator Classic Руководство пользователя и инструкция по установке	Скачать
Terminator Standard Инструкция пользователя автосигнализации Terminator Standard	Скачать
Terminator Standart Руководство пользователя и инструкция по установке	Скачать
Terminator T2 Инструкция пользователя	Скачать
Terminator Two Way Lux Инструкция по установке и эксплуатации автосигнализации Terminator Two Way Lux	Скачать
Terminator Two Way Super Руководство пользователя и инструкция по установке	Скачать

autodefence.moscow

Сравнение с другими моделями

Если сравнивать с другими самоделками, то Терминатор 3 — гораздо более продвинутый прибор, чем Кощей или Пират . Но проигрывает цифровому Quasar ARM по производительности, по глубине, по удобству.

Собирать этот прибор значительно сложнее, чем все три вышеперечисленные, это тоже надо понимать.

Из серийных идеологически близки Терминатору металлоискатели Tesoro — только олдскул, только хардкор.

Смотрим сравнение Терминатора с тёркой — Minelab X-Terra 705 . Камрад Андрей Козинский заморочился, сделал правильный тестовый стенд и протестировал пучок Терминаторов. Спойлер: не всегда фирменный прибор оказывался лучше.

Профи с канала Оригинальные металлоискатели провели честный тест — сравнение с 400-й аськой — Garrett Ace 400i i. Судя по количеству дизлайков, обладатели Гарреттов обиделись на тест. Смотрим.

Индикация разряда аккумулятора

Нередко бывают случаи, когда оператор, увлёкшись поиском «кладов», не замечает разряд аккумуляторной батареи. Чтобы этого не происходило, в плату прибора впаивают микросхему МС 10. Её выводы подсоединяют к питанию металлодетектора. Сигнальные проводки припаивают к светодиоду, который врезают в панель блока управления МДТ 3.

При потере заряда АКБ светодиод начинает мигать, затем при снижении ёмкости на 80% лампочка начинает гореть постоянно. В этом случае аккумулятор ставят на подзарядку.

Дополнительная информация. МДТ 3 заводского исполнения стоит от 7 до 15 тыс.руб. В домашней мастерской изготовление металлоискателя этой модели обойдётся максимум в 3 тыс.руб.

Датчик для металлодетектора своими руками

Перед началом работы необходимо подготовить прибор, который будет точно мерить емкость и индуксивность. Теперь следует взять корпус для катушки и сделать вставки из текстолита в ушки. Для уплотнения используются куски ткани. Верхнюю поверхность ушек следует отшкурить. Ткань необходимо пропитать эпоксидной смолой. Когда все высохнет, следует все отшлифовать и вставить гермоввод, сделав таким образом заземление. Далее надо нанести специальный лак Дракон.

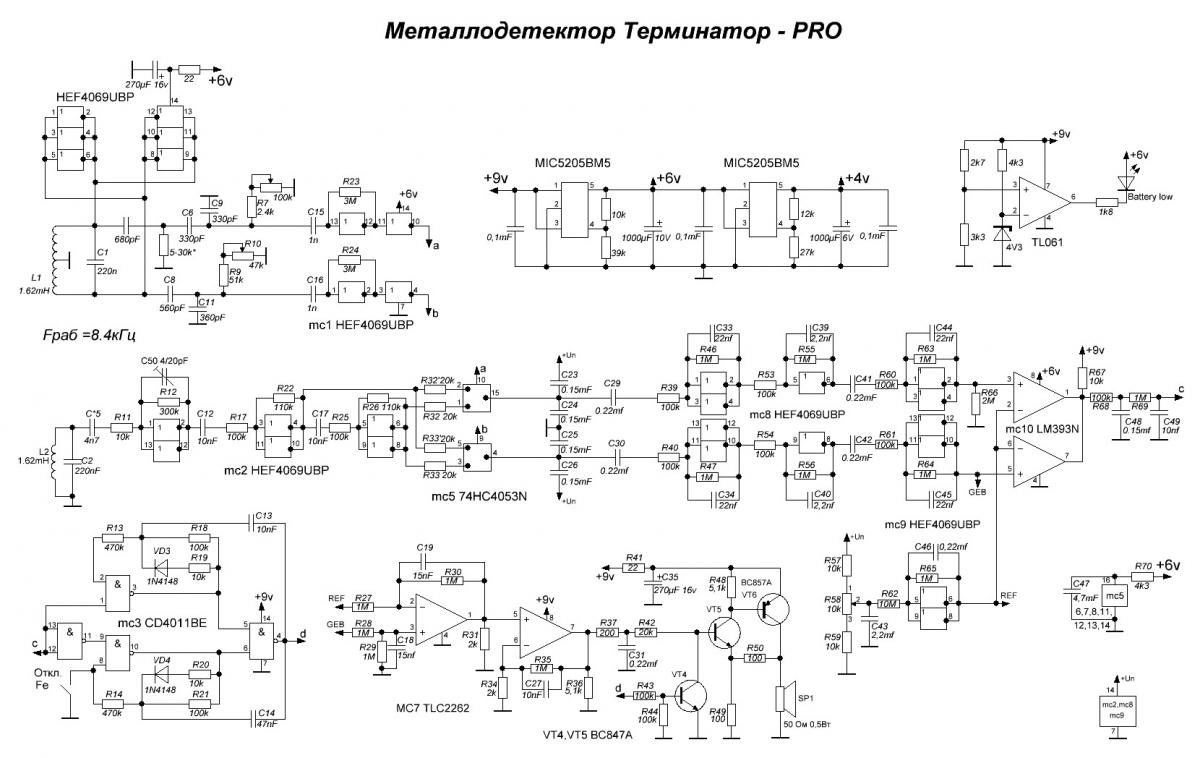

Теперь делаются обмотки, которые увязываются нитками. Все обмотки кладут в катушку и приклеивают конденсаторы. Можно все соединять и настраивать. Для заливки необходим корпус. Обязательно: металла рядом быть не должно. После заливки эпоксидку следует отшлифовать и тщательно просушить. Датчик подойдет для металлодетектора терминатор 3 и терминатор 4, которые являются самыми популярными моделями приборов.

https://youtube.com/watch?v=Y-tWFi1iMOI

Популярные схемы: как сделать металлоискатель в домашних условиях

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

1. Пират. Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
2. Кощей. Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
3. Клон. Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.
