Основные характеристики
Моноблоки, которые представляют собой таймеры времени, чаще всего встроены в переносную розетку, иногда — в удлинитель или переходник. Это устройство контролирует реле, которое соединяет входные и выходные контакты. Оно размыкает и замыкает их, таким образом прекращая и снова начиная подачу электричества к подключённому прибору. Контролируется процесс и устанавливаются параметры через панель управления, установленную на лицевой части моноблока.
Хотя разные модели таймеров времени имеют одинаковый принцип работы, они довольно сильно отличаются друг от друга. Бывают как простые механические устройства, так и электрические со сложными настройками и множеством дополнительных функций. Они предназначены для использования в разных условиях и с разными целями. Различаются они по следующим характеристикам:
Описание схемы работы простого цифрового таймера
Как только будет включено питание таймера, конденсатор С1 заряжается через сопротивление R2 в результате чего на выводе 11 кратковременно появляется лог.1, переводя все выходы счетчика в ноль. Транзистор, подключенный к выходу счетчика, откроется и сработает реле, подключив своими контактами нагрузку.
С мигающего светодиода с частотой около 1,4 Гц поступают импульсы на тактовый вход (ножка 10) счетчика DD1. C каждым спадом входного импульса происходит приращение счетчика. По прошествии 256-и импульсов (по времени это займет приблизительно 256 / 1,4 Гц = 183 сек. или ~ 3 минуты), на выводе 12 возникает лог.1. В связи с этим транзистор закроется, обесточив нагрузку. Плюс ко всему лог.1 с выхода 12 поступает на тактовый вход DD1 через диод VD1, останавливая тем самым работу таймера.
Периодичность работы таймера можно подобрать путем подключения точку соединения резистора R3 и диода VD1 к различным выходам DD1. Немного подправив данную схему, возможно построить таймер, исполняющий противоположную функцию работы. Изменение затрагивает транзистор VT1. Его необходимо поменять на транзистор иной структуры.
Теперь при появлении на выходе счетчика лог.1, транзистор будет открываться и включать нагрузку. Взамен электрореле в данном варианте, возможно включить простой звуковой излучатель с внутренним генератором, к примеру, HCM1612X. Подсоединять электроизлучатель необходимо соблюдая полярность.
Применение кнопочного поста совместно с реле времени
Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».
Внешний вид кнопочного поста с двумя кнопками
Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.
Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.
В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.
Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.
Астротаймер
Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.
Астротаймер — второй способ автоматизировать свет на участке
Чем оно удобнее?
- Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
- Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
- Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.
Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

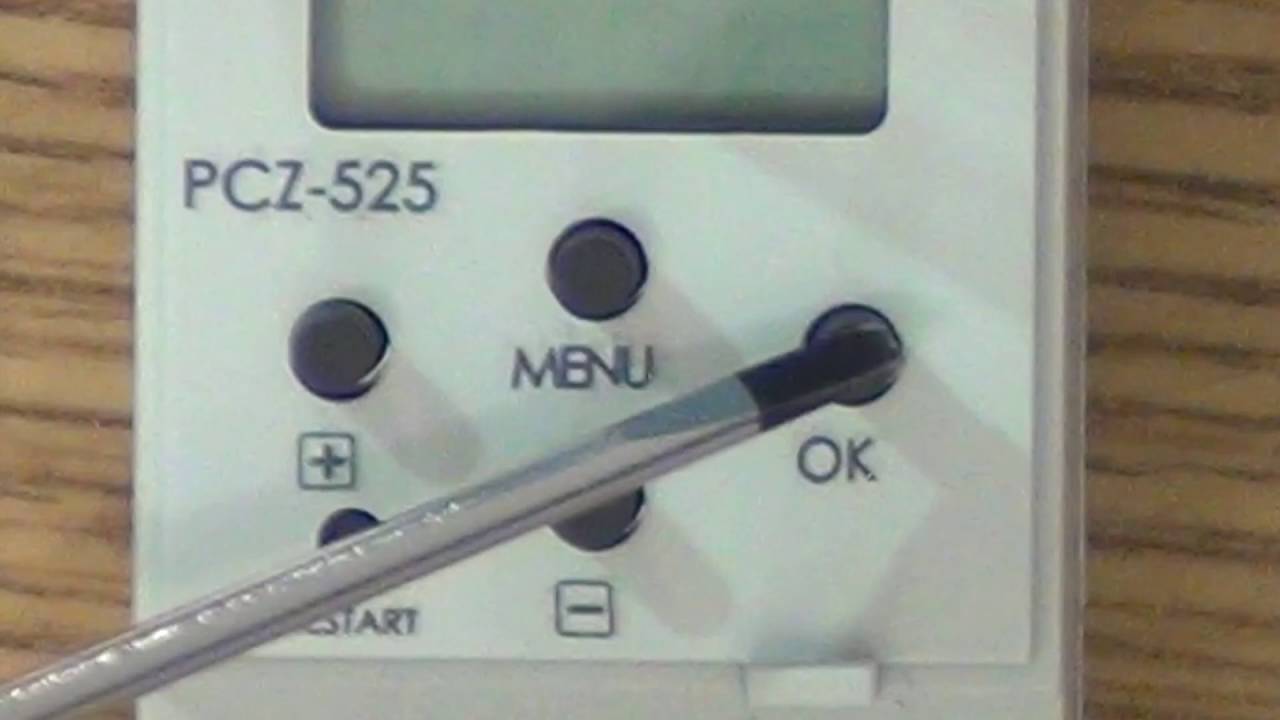

Астротаймер PCZ-525 (Астрономическое реле времени)
Электромагнитный пускатель
Электромагнитный пускатель представляет собой электрический аппарат, который позволяет запускать, останавливать и защищать трехфазные асинхронные электрические двигатели
.
Кроме того, эти приборы позволяют запускать и выключать любые виды нагрузки, к примеру, элементы нагрева, источники освещения и другие.
Производятся электромагнитные пускатели в одиночном или сдвоенном исполнении. Последние обладают механической защитой от одновременного запуска.
Приборы открытого исполнения используются в панельных установках, их применяют внутри закрытых специализированных шкафов, а также в других местах, которые надежно защищены от мелких частиц и механических повреждений.
В отличие от них, защищенные пускатели могут применяться внутри помещений, если среда не сильно запылена. Есть и пускатели, которые обладают надежной защитой от влаги и пыли, они могут использоваться как на внутренних, так и на наружных установках.
Разновидности устройств и принцип работы
Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.
Существует несколько видов ДД управления светом
По типу питания
Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:
- проводные. Запитка ДД осуществляется от бытовой сети 220 В;
- автономные. Для питания датчиков используются источники постоянного тока.
Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.
Датчик проводного типаАвтономная конструкция
По способу определения движения
Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:
- ультразвук;
- акустику;
- микроволны;
- инфракрасные лучи;
- комбинированные способы.
Датчики различают по способу определения движения
Ультразвук и акустика
Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.
Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.
Акустические устройства могут срабатывать от хлопка или громкого разговора
Микроволновые и ИК-датчики
Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.
Принцип действия микроволновых ДД
Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.
Устройство и принцип определения движения ИК сенсором
Комбинированные
Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.
Комбинированный датчик
Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.
Эксплуатация
Выбирая прибор, учитывайте условия эксплуатации: подумайте, какое оборудование вы к нему подключите, и в каком месте установите.
Допустимая мощность потребителей
Неукоснительно соблюдайте правило: суммарная мощность подключенных к таймеру потребителей не должна превышать его собственную мощность.
Нужные данные есть в технической документации оборудования и на этикетках упаковок.
Защита реле времени от воздействия внешних факторов
Неблагоприятное воздействие внешних факторов (вода, пыль) может пагубно сказаться на работе таймера. Поэтому степень его защиты (IP – Ingress Protection Rating) должна соответствовать условиям эксплуатации.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Конструктивные особенности прибора ТЭ-15
Сегодня наше существование не обходится без использования множества электрических приборов. Регулярное использование, например, наружного освещения, подсветки аквариума, электронасоса, котла подогрева и другого оборудования, подталкивает к мысли автоматизации процесса их включения и выключения. Для этой цели имеется масса различных устройств, среди которых особое место отводится реле времени.
Прибор ТЭ-15 является недельным электронным программируемым таймером. Он изготовляется в Китае и адаптирован для русскоязычных пользователей. Представляет собой аналог устройства SASSIN 3SHC18A. Внешний вид прибора ТЭ-15 показан ниже.
Состав устройства
Приспособление для крепления позволяет производить монтаж реле времени на стандартную 35 мм DIN-рейку, который желательно устанавливать в распределительной щите, имеющего степень защиты не ниже IP 20.
Конструктивные элементы таймера размещаются в пластиковом корпусе, на переднюю панель которого вынесены органы управления в виде кнопок с резиновыми колпачками. Электрическая сеть подключается к верхним зажимам, а нагрузка – к нижним.
В состав устройства входят следующие компоненты:
- микропроцессор со схемами управления;
- жидкокристаллический (ЖК) информационный дисплей;
- блок программирования прибора;
- исполнительное реле нагрузки с мощными контактами;
- миниатюрный импульсный источник питания;
- встроенный аккумулятор.
С помощью микропроцессора осуществляется программное управления нагрузкой с учетом текущего времени суток. На жидкокристаллическом дисплее отображается текущее время, а также он применяется для выбора, настройки и установки режимов эксплуатации прибора.
Светодиодный индикатор оповещает о включении либо отключении оборудования.
Жидкокристаллический дисплей
Восприятие данных, отображаемых на жидкокристаллическом дисплее, намного удобнее, что является плюсом данного устройства. Плата ЖК-дисплея и его подключение показано ниже. В обновленных моделях прибора ЖК-дисплей показывает дополнительно секунды.
Переключающее реле
В электронном таймере используется реле, производителем которого является компания OMRON. Оно имеет характеристику АС1, то есть контакты силового реле позволяют переключать активный или мало индуктивный тип нагрузки, ток потребления которой не выше 16 А.
Выходная часть таймера
На токонесущие дорожки выходных цепей, используемых для подключения нагрузки, дополнительно нанесен слой припоя. Контакты переключающего реле способны выдержать силу тока до 16 А. Однако, несмотря на это, выходная часть устройства не имеет защиты, как от перегрузок, так и от короткого замыкания.
С целью упреждения аварийной ситуации и правильной эксплуатации следует дополнительно с прибором использовать автоматический выключатель с номинальным током не выше 16 А.
Электрооборудование, потребляющее большой ток, а также представляющее индуктивную нагрузку, рекомендуется подключать посредством контактора требуемой мощности.
Встроенный аккумулятор
В случаях отключения или перебоев электроснабжения выставленные значения сохраняются благодаря резервному источнику питания. В качестве такового используется некеле-марганцовый заменяемый аккумулятор.
Напряжение аккумулятора — 1,2 V, емкость — 40 mAh, срок службы — 3-5 лет. От аккумулятора цифровой таймер может работать около 150 часов.
Таймер освещения типа ТО-2
Внешний вид таймера ТО-2
Таймер включения света серии ТО-2 разработан для постоянного автоматического включения системы освещения (отключая в ночные часы) по автономической таблице движения Солнца. Также используется в качестве реле времени, которое включает осветительные сети в выбранный промежуток времени. Максимальная осветительная нагрузка на 1 прибор – не более 1 кВт.
Схема ТО-2
Применение
- Охранное освещение территорий объектов, дежурное освещение нежилых зданий. В этом режиме таймер включает светильники после захода солнца, выключает при восходе.
- Освещение участков домиков садовых товариществ, придомовых территорий. Идентичный первому режим. Также есть возможность отключения осветительной нагрузки в заданный интервал времени.
- Освещение рекламных щитов. Режим работы – только в обозначенный временной промежуток.
Принцип работы
- Контроллер сравнивает показания встроенных часов астрономической таблицей и передает сигналы на два реле.
- Реле №1 включает таймер для света только по показаниям строенных часов.
- Реле №2 работает аналогично, также есть дополнительная функция отключать нагрузку на определенный промежуток времени (задается настройками).
Настойка прибора
Заключается в выставлении даты и времени для корректной работы сумеречного реле. Управление настройками осуществляется кнопками, расположенными на передней панели прибора.
Преимущества
- Наличие шестиразрядного индикатора;
- Возможность установки на DIN-рейку;
- Снижение финансовых затрат на электроэнергию;
- Стойкость оборудования к температурным перепадам;
- Возможность работы в сетях 50…300 В;
- Быстрое перепрограммирование;
- Сохранение заданных настроек при отключении внешнего питания;
- Электронный дисплей, на котором отображаются параметры устройства.
Подготовительные работы перед включением устройства
- Выбрать электрическую схему подключения (при больших значениях нагрузки применить контакторы);
- Установить прибор и выключатель в щит управления освещением;
- Присоединить кабелями или проводами прибор к питающей сети и светильникам через реле;
- Подать напряжение на устройство.
Модели серии ТО-2 запрограммированы на возможность сдвига время срабатывания реле (до 127 минут в оба направления).
Техосмотр и плановую диагностику прибора рекомендовано проводить минимум один раз в шесть месяцев. Проверке подлежат клеммники и крепление таймера, места соединений элементов электрической схемы.
Режимы
- Индикации. Нормальный рабочий режим, на дисплее в текущем времени отображаются все параметры работы таймера.
- Настройки. Установка текущей даты и времени.
- Проверки. Тестовый режим проверки работоспособности устройства.
- Уставки. Корректировка установленных ранее рабочих значений прибора.
Важно! Калибровку и ремонты таймеров необходимо выполнять в специализированных сервисных центрах или на заводах-изготовителях
Приборы с механической шкалой
Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.
Для использования суточного таймера его нужно настроить:
- Приподнять все элементы, которые располагаются по дисковой окружности.
- Опустить все элементы, которые отвечают за настройку времени.
- Прокручивая диск, установить его на текущий промежуток времени.
К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.
Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.
Что такое светодатчик
Это устройство представляет собой специальный датчик, чувствительный к солнечным лучам и управляющий электрическим питанием. При попадании на него световых лучей он превращается в изолятор, а в темное время суток начинает проводить ток. Другими словами, сумеречное реле включает свет ночью и выключает с восходом солнца.
Схема реле освещенности находится в маленьком корпусе, из которого выходят 3 провода для подсоединения электрического питания и автоматического управления светильником. Этот прибор закрепляется снаружи здания, чтобы на него всегда попадали солнечные лучи. В комплекте со световым реле для уличного освещения поставляется универсальное крепление.
Чтобы осуществлять регулировку и настройку порога срабатывания изделия, необходимо установить фотоэлемент, позволяющий добиться качественной работы при неблагоприятных погодных условиях. Такое устройство ставится с внешней стороны корпуса реле для освещения и его можно отрегулировать когда угодно. Вращаясь против часовой стрелки, прибор будет работать лишь в темное время суток, а когда выставляется максимальное значение, то питание начнет подаваться при наступлении сумерек.
Фотореле
Существуют модели этого прибора, в которых датчик освещенности монтируется отдельно от выключателя и подсоединяется длинным проводом. Подобные изделия применяются в сложных схемах, собранных в электрических шкафах, в которые не проникают солнечные лучи.
Дополнительно, можно подключить прибор через электронный таймер, запрограммированный на включение и выключение устройства в работу. Такой способ дает возможность применять его на различных временных промежутках. К примеру, днем при солнечной погоде регулятор может отключаться от сети питания электронным таймером. Только когда настает его рабочее время, то подается электрический ток.

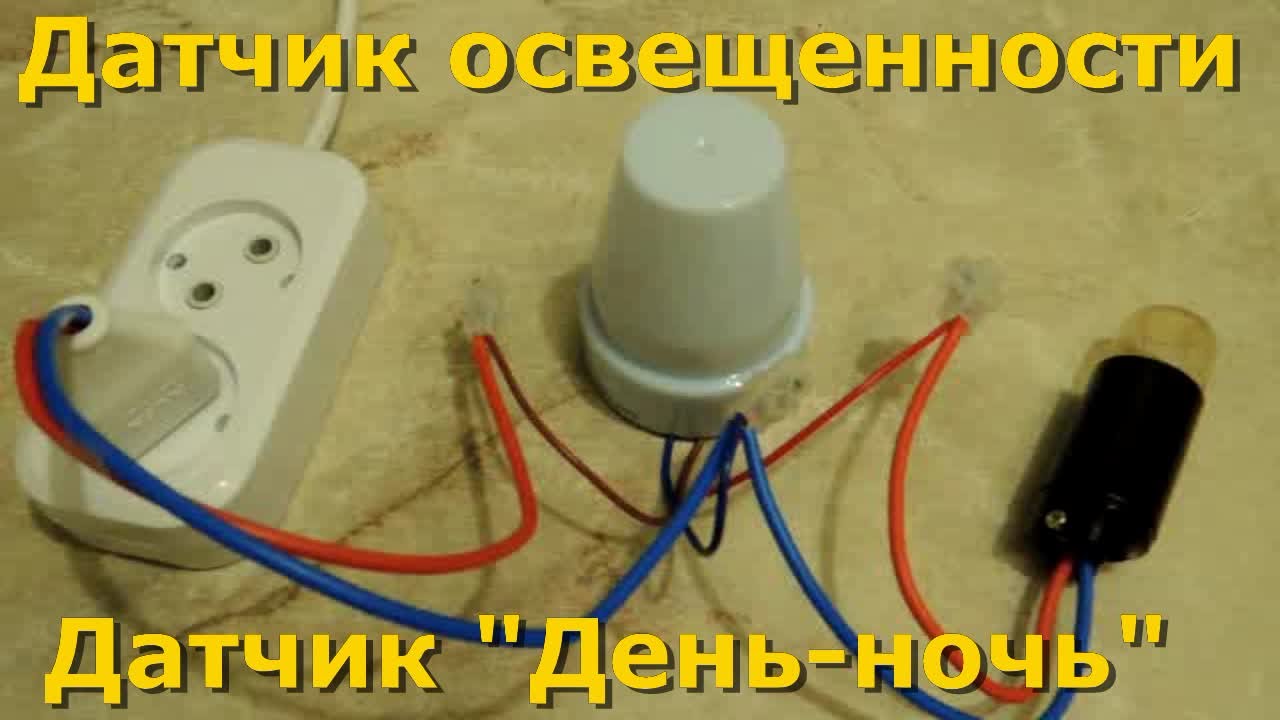

Сумеречный Датчик Освещенности «День-Ночь» Сумеречный датчик. Датчик света. Схема подключения.
Производители и модели таймеров света
Стремление к повышению комфорта жизни и сбережению энергоресурсов увеличивает популярность таймеров для света. Как следствие, электротехнические компании освоили производство этого вида продукции.
Рассмотрим, какие модели предлагают потребителю европейские производители.
Hager Group (Германия)
Компания основана в 1954 году в Блискастеле. Выпускает низковольтное оборудование, электрошкафы, рубильники, автоматы, розетки GSM. Основные заводы расположены в Германии и Франции. Годовая чистая прибыль – более 1 млрд. евро.
Производит электронные и электромеханические реле света.
| Hager EG071 | Hager EH011 | Hager EG203 |
| Принцип действия | ||
| электронный | электромеханический | электронный |
| Периодичность | ||
| недельный | суточный | недельный |
| Время коммутации | ||
| 1 минута | 15 минут | 1 минута |
| Число контактов | ||
| 1 | 1 | 2 |
| Точность хода | ||
| +/- 1 сек/сут | не указано | +/- 1 сек/сут |
| Номинальный ток | ||
| 16 А | 16 А | 16 А |
| Способ монтажа | ||
| На Din рейку (1 место) | На Din рейку (1 место) | На Din рейку (1 место) |
| Напряжение | ||
| 230 V | 230 V | 230 V |
Представлены модели высочайшего качества. Самый дорогой EG203 обладает рядом дополнительных преимуществ: функцией случайного включения-выключения, пятилетним запасом хода от литиевой батареи, ключом, блокирующим несанкционированное изменение программы.
FINDER (Италия)
Основанная в 1954 году компания специализируется на производстве датчиков движения, розеток с дистанционным управлением, таймеров. Каталог продукции включает более десяти тысяч наименований.
Фирма занимает 3 место в Европе среди производителей электромеханических реле, филиалы открыты в 21 стране.
| Finder 12.01.1 | Finder 12.11.1 | Finder 12.21.2 |
| Принцип действия | ||
| электромеханический | электромеханический | электронный |
| Периодичность | ||
| суточный | суточный | недельный |
| Время коммутации | ||
| 30 минут | 15 минут | 1 минута |
| Число контактов | ||
| 1 | 1 | 2 |
| Точность хода | ||
| не указано | не указано | +/- 1 сек/сут |
| Номинальный ток | ||
| 16 А | 16 А | 16 А |
| Способ монтажа | ||
| На Din рейку (2 места) | На Din рейку (1 место) | На Din рейку (2 места) |
| Напряжение | ||
| 230 V | 230 V | 230 V |
Особенности представленных моделей – небольшое для электромеханических таймеров время коммутации (15 минут) у Finder 12.11.1 и дополнительный вариант питания (24 Вт постоянного или переменного тока) у Finder 12.21.2.
Общие преимущества реле этого производителя – высокий IP (класс защиты изделий) и работа в широком диапазоне температур.
THEBEN AG (Германия)
Компания основана в Штутгарте в 1921 году. Её специализация – выпуск оборудования для контроля и управления электропотребителями (датчики присутствия, датчики на теплые полы, “умные” розетки и т.д). Сегодня представительства фирмы работают в 53 странах.
| Theben-Eltimo 020 S DCF | Theben-timer 26 | Theben-timer 27 |
| Принцип действия | ||
| электронный | электромеханический | электромеханический |
| Периодичность | ||
| недельный | суточный | недельный |
| Время коммутации | ||
| 1 мин | 15 минут | 2 часа |
| Число контактов | ||
| 1 | 1 | 1 |
| Номинальный ток | ||
| 16 А | 16 А | 16 А |
| Способ монтажа | ||
| розеточный | розеточный | розеточный |
| Напряжение | ||
| 230 V | 230 V | 230 V |
Theben-Eltimo 020 S DCF и Theben-timer 26 – стандартные розеточные реле времени. Их общее достоинство – компактность и мобильность.
Вызывает интерес Theben-timer 27 – электромеханический прибор с аналоговым программированием. У него высокая для такого вида устройств (недельная) периодичность и нестандартное время коммутации – 2 часа.
Критерии выбора
В том, чтобы выбрать и купить реле времени, нет ничего сложного или необычного. Сначала нужно определить, зачем такое устройство будет нужно, для чего использоваться и в каких условиях работать. Затем необходимо посмотреть на следующие характеристики:
- дискретность задания времени переключения;
- точность прибора;
- количество разных задаваемых программ;
- степень защищённости от воздействий внешней среды;
- максимальная мощность подключаемых устройств;
- удобство, наглядность и точность настроек;
- возможность подключить к реле несколько вилок одновременно;
- доступность цены.
Настройка и программирование
В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:
Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.
1. Нажать круглую кнопку ниже надписи «СБРОС».
2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.
3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.
4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».
5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.
- 6. Для запоминания выставленных значений повторно нажать кнопку «Р».
- 7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
- 8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.
Таймеры
Таймеры – компактные, недорогие, но крайне полезные устройства, благодаря которым можно автоматизировать работу бытовой техники, экономить электроэнергию. В частности, по таймеру можно запускать оборудование, которое должно работать циклами. Например, к нему подключаются увлажнители воздуха, обогреватели, аквариумные лампы. Сам по себе таймер подключается к розетке, но имеет и собственное гнездо для подсоединения стандартного штепселя.
Виды таймеров
Сеть магазинов «Леруа Мерлен» рада предложить своим покупателям следующие разновидности данных устройств:
- Наиболее простыми считаются электромеханические таймеры, выставление программы на которых выполняется вращением специальных ручек.
- Электронные таймеры – более продвинутые устройства, оснащенные дисплеями, световыми индикаторами и прочими функциональными возможностями. Наиболее технологичные приборы данной группы могут сами осуществлять переход с летнего на зимнее время, дают возможность установить отдельную программу на каждый день недели. Самые дорогие устройства снабжаются датчиками движения, то есть включение происходит и в том случае, если кто-то заходит в помещение.
Варианты эксплуатации
Таймер идеально подходит для автоматизации следующих действий:
- Приготовление еды. Можно запрограммировать таймер так, чтобы каждое утро он включал кофеварку, тостер или другое оборудование. Это позволит хозяевам, проснувшись, сразу получить горячий завтрак, сэкономив драгоценные утренние минуты. Точно так же устройство можно программировать и на вечер, чтобы оно работало, пока вы только едете с работы домой.
- Будильник. К таймеру можно подключить приборы освещения или телевизор. Автоматическое включение их утром действует гораздо эффективнее, чем обычный звонящий будильник.
- Защита. Уезжая в отпуск, можно запрограммировать таймер так, чтобы он в течение суток зажигал и выключал в квартире свет и радио, то есть создавал иллюзию того, что дома кто-то есть. Такой нехитрый способ позволяет отпугнуть злоумышленников.
- Экономия финансов. Если у вас установлен электросчетчик на два тарифа, то есть ночью электроэнергия дешевле, чем днем, можно установить таймер на ночной запуск стиральной машины. Экономия уже за месяц окажется вполне солидной.
Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.
Принципиальные схемы монтажа
Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.
Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора
Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.
Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.
Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения
Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести лампочки с встроенным датчиком движения.
Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.
Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.
Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.
С маркировкой и правилами подбора умных выключателей ознакомит следующая статья, прочесть которую мы настойчиво советуем.
Видео: Как настроить розетку таймер
В завершение статьи предлагаем изучить тонкости работы приборов по контролю за временем. Особенности работы и инструкция по применению Masterclear, модель «ТМ22», можно узнать, посмотрев следующий видеосюжет.
Об особенностях работы таймера ТЭ 15 на Din-рейку ИЭК и инструкцию по его применению можно изучить, посмотрев следующий видеосюжет.
Источники
- https://tehno.guru/ru/tajmer-vklyucheniya-i-vyklyucheniya-ehlektropriborov/
- https://homius.ru/tajmer-vkljuchenija-i-vykljuchenija-jelektropriborov.html
- https://stroimaterials.ru/rozetka-s-tajmerom/
- https://vsvoemdome.ru/dom/tovary/rozetka-s-tajmerom-vklyucheniya-i-vyklyucheniya
- https://HouseChief.ru/tajmery-vklyucheniya-i-vyklyucheniya-priborov.html
- https://gooosha.ru/20-sovetov-po-vyboru-rozetki-s-tajmerom-vyklyucheniyavklyucheniya/
