Как установить и подключить датчик движения для включения света

Проверка установки

Большинство бытовых датчиков оборудованы световым индикатором. Светодиод зажигается, когда прибор подключен к сети и работает. В «дежурном» режиме диод мигает с интервалом примерно в секунду. Если индикатор не зажегся сразу после подключения прибора к питанию — это еще не признак неисправности датчика. Некоторым моделям на активизацию и подготовку к работе требуется 20-30 секунд.

Благодаря этой особенности исправность устройства можно проверить даже без полного подключения к сети, что упрощает выбор подходящего места для монтажа датчика.

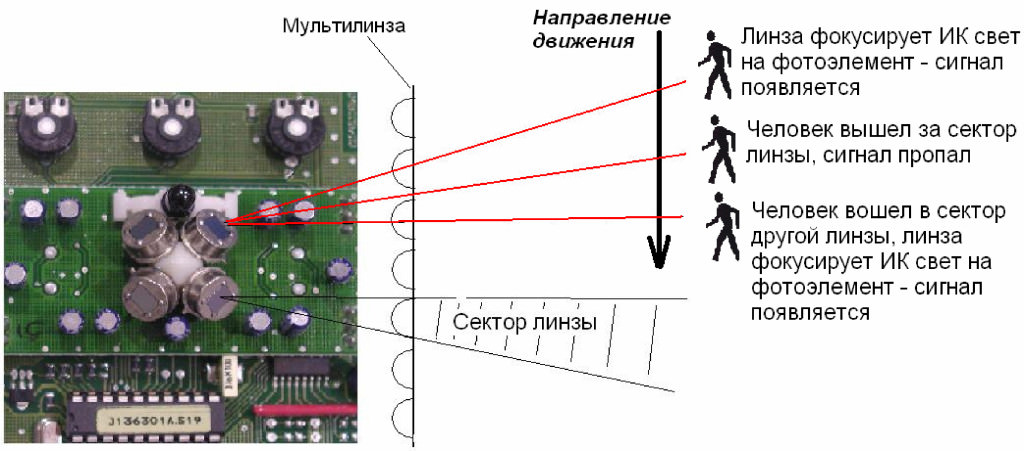

На фото принцип работы датчика движения

Лучшие модели датчиков для включения света

Приведём список моделей, которые уже прошли проверку практикой. И заслужили доверие пользователей, как профессионалов, так и на бытовом уровне.

Navigator 71 967 NS-IRM05-WH

Обнаруживает, регистрирует тепловые потоки, постоянно наблюдает за ними. Совместим с любыми видами оборудования для освещения. Для включения и выключения системы освещения поддерживает регулировку порога освещённости. Время срабатывания тоже меняется. Общая дальность работы – до 12 метров. Головка сенсора с радиусом обзора до 180 градусов. 1,8-2,5 метра – рекомендуемая высота установки, которая к подсоединению других устройств тоже привязана.

Camelion LX-39/Wh

Настенный счётчик, способный дополнительно экономить электрическую энергию. Регистрация и анализ теплового потока – основные возможности устройства. Установленный прибор работает при разных условиях.

Rev Ritter DD-4 Control Luchs 180

Очень тонкий прибор, допускающий монтаж на любую настенную поверхность. Регистрация движение и наблюдение проходят на максимальном уровне обзора. Максимальная мощность подключаемых приборов – до 1200 Вт. Предполагает разный угол обзора, при этом недопустимый диапазон маленький.

Функциональные возможности и особенности работы датчика движения

Прежде чем узнать, как установить датчик движения на свет, необходимо ознакомиться с его возможностями и разновидностями. Это позволит понять, какой принцип необходимо применить при выполнении монтажа того или иного типа.

В зависимости от места установки сенсора подразделяются на:

  • периметрические — получили использование в качестве средств контроля обширных территорий, в частности, улиц;
  • периферийные;
  • внутренние.

По способу действия на:

  • ультразвуковые;
  • микроволновые;
  • инфракрасные активные;
  • инфракрасные пассивные.

По виду сигнала датчики подразделяются на:

  • тепловые;
  • звуковые;
  • колебательные.

В зависимости от функциональных возможностей датчики подразделяются на следующие типы:

  • Универсальные или многофункциональные. Используются не только для определения движения в контролируемой зоне, но также определяют и необходимость включения. Если уровень освещенности соответствует заданному значению, то светильник не включается, если нет, то включается.
  • Комнатные. Применяются в основном для мониторинга активности в помещении, работая в составе системы сигнализации. Активируют средства оповещения.

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

За это отвечает датчик, который обозначается как Sens

При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться

Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

  • 110-120 или 180 градусов по горизонту.
  • 15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства

Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

  • фотоэлектрические (световые, оптические);
  • инфракрасные (невидимый для человека спектр светового излучения);
  • ультразвуковые;
  • микроволновые;
  • томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.

Это интересно: Выбираем зеркало в ванную комнату с подсветкой: рассмотрим по пунктам

Секреты монтажа и принцип работы

устройство

Приступая к включению датчика в цепь освещения определённого помещения или участка на улице, необходимо помнить про правила техники безопасности при работах с электричеством. Все работы ведутся только после снятия общего напряжения 220В.

Схема установки достаточно проста и обычно идёт в комплекте с прибором. К нему, как и к стандартному источнику освещения (от общего щитка или распаечной коробки в помещении), подводится 2 провода сечением 1,5 мм2: фаза (L) и ноль (N).

Для определения проводов следует воспользоваться индикаторной отверткой. При соприкосновении с фазой, светодиод на отвёртке загорается, при ноле – не меняется. Провода L и N подаются на датчик движения, на выходе из него, фаза подаётся на один контакт лампы освещения, а на второй приходит ноль.

В самом приборе, провод L приходит на контакты реле, при срабатывании фотоэлемента, реле закрывает контакты, таким образом, замыкая всю электрическую цепь освещения, и лампа включается.

Так как датчик движения не должен срабатывать постоянно (чаще всего он используется в ночное время суток), провод фазы необходимо сделать длиннее, в удобном месте создать разрыв цепи и в него вмонтировать обыкновенный выключатель.

Не обязательно ставить отдельный выключатель на такую цепь, если в помещении помимо такого освещения есть и стандартное. Можно одинарный выключатель заменить на двойной (если стоит двойной – заменить на тройной), и на его свободные концы повесить фазу которая подводится к прибору.

принцип работы датчика

Как подключить датчик движения?

Датчики подсоединяются к бытовой сети 220В — кроме автономных моделей, работающих от встроенной батареи. На корпусе прибора обязательно указывается схема правильного подключения, обычно рисунок нанесен возле клеммной колодки.

Буква L обозначает точку включения фазы, N – нуля. Провод светильника подводится к разъему, промаркированному символом L’. Для подключения прибора нужно подать напряжение на первые два разъема.

Провод с вилкой со свободной стороны зачищают от изоляции и соединяют с клеммами. При ошибке между фазой и нулем датчик не испортится — он всего лишь не будет работать, индикатор подачи питания также не включится. Длина провода подбирается таким образом, чтобы вилка свободно доставала до ближайшей розетки. Подключение датчика движения для освещения в случае отсутствия поблизости розетки можно организовать и при помощи удлинителя — на качество работы прибора это не повлияет.

Подключение

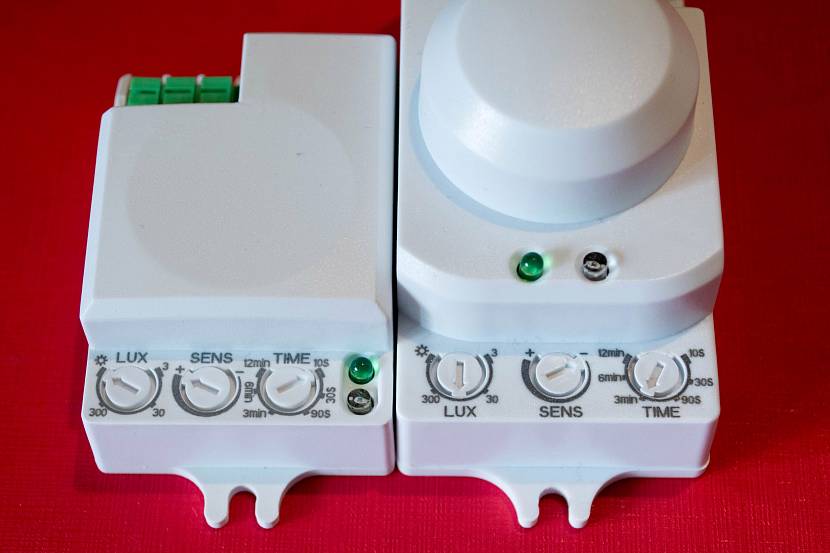

Регулировка датчика

В современных датчиках движения разного типа можно настроить: чувствительность, освещенность, время задержки и угол установки. При правильной подстройке удастся экономней расходовать электроэнергию. Все подстройки получится сделать своими руками.

Важно! Не все датчики имеют указанные параметры регулировки, в отдельных есть только время задержки и чувствительность или время задержки и уровень освещенности

Угол установки

Первое правило – это правильная регулировка зоны обнаружения, для этого требуется настроить угол установки. Детекторы обладают шарнирным креплением, которое помогает установить подходящий угол. Датчик необходимо поставить в такую позицию, чтобы зона охвата была максимальной. В этом случае очень важен не только угол, но и высота, на которой размещен датчик. Зачастую подобные рекомендации поданы в инструкции – они зависит от модели прибора и параметра вертикального обзора

Также важно направление движения и в какой плоскости. Этим можно избежать мертвых зон и ложных срабатываний. В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора

В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора.

Чувствительность

На различных моделях этот параметр обозначается как «sens». Для регулировки присутствует переменный резистор от минимального значения до максимального. Эта подстройка считается сложной. Суть ее в том, чтобы исключить реакцию сенсора на мелких животных, но при этом, чтобы он замечал человека.

Особенно сложно будет с настройкой этого параметра тем хозяевам, у которых во дворе есть крупная собака. Скорее всего, на нее датчик будет срабатывать, так как по габаритам она крупная и датчик все равно ее будет «видеть» как объект, на который необходимо реагировать.

Освещенность

На корпусе сенсора этот регулятор обозначается как «lux», его еще называют «день-ночь» – за характерные значки на приборе. Отрегулировать его требуется на включение света в ночное время. Если не провести такую настройку, он будет включаться круглые сутки. Настройку лучше осуществлять, когда на улице потемнеет. Начинать следует с максимального значения, проверить, когда сработает и уменьшать до требуемого параметра. Так удастся подобрать подходящее время для начала фиксации датчиком движения объектов.

Время задержки

Обозначается на корпусе «time». Этот параметр указывает, сколько по времени будет светиться прожектор от момента выключения самого датчика, то есть от момента отсутствия движения в зоне действия до отключения света. Чтобы он не моргал, лучше минимальное значение не устанавливать. Настройка варьируется от 5 секунд до 10 минут. Какой вариант выбрать, стоит определять исходя из собственных потребностей.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.

На фото: варианты подключения устройства

Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

  1. К ДД приходит кабель питания и выходит на осветительный прибор.
  2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

На фото: подключение с использованием магнитного контактора.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

Пример соединения кабелей

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД, возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

Выбор места для устройства

Чтобы датчик движения, включающий свет, срабатывал вовремя, его необходимо устанавливать правильно. При этом следует руководствоваться некоторыми советами:

  • Лучше монтировать устройство на стену или потолок рядом с дверью, что позволит ему подавать электрический ток в момент перехода человека в другую, пока ещё не освещённую комнату.
  • Нельзя крепить датчик движения в центральной части стены, поскольку из-за этого теряется из виду дверь.
  • Желательно устанавливать приспособление в помещении без окон или хотя бы подальше от источников дневного света, иначе придётся настраивать датчик под разную степень освещения.
  • В помещении, где 2–3 двери, потребуется несколько устройств, автоматически включающих свет, или только один датчик, находящийся в углу комнаты, ведь обзор приспособления составляет 120 градусов.
  • На лестничной площадке прибор для автоматического включения света разумнее крепить к стене над лестницей или к потолку, чтобы датчик смог улавливать движение и вверху, и внизу лестницы.

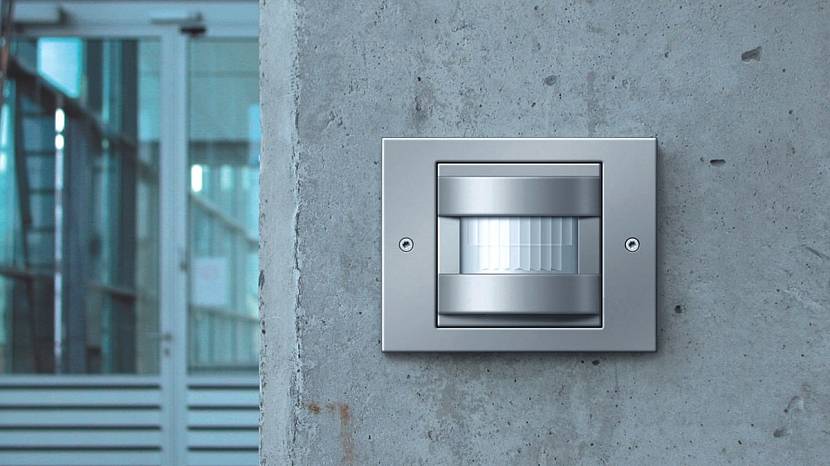

Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.


Высота монтажа датчика – 1,2-2 мИсточник stroy-podskazka.ru

Сам прибор нужно установить на стену на высоте 1,2-2,0 м

Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок. И подключаются они по-другому

И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор

И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор

Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами.. Итак, в распредкоробку должны войти сразу три кабеля:

Итак, в распредкоробку должны войти сразу три кабеля:

  • от автомата;
  • от светильника;
  • от датчика.

На светильник выводится трёхфазный кабель.

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

  • автомат-датчик;
  • датчик-светильник.


Схема подключения двухпроводного датчика движенияИсточник dompokrov.ru

Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

  1. Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
  2. Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
  3. Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

  • простота монтажа и настройки;
  • есть возможность включать свет вручную;
  • высокая универсальность изделия.

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.


Правила настройки датчика движенияИсточник pp.userapi.com

Выбор места для установки датчиков

Основные сложности заключаются в выборе точки расположения, в трудных случаях ее даже подбирают опытным путем и меняют перед окончательной фиксацией несколько раз. Как правило:

  • Датчики запуска уличных прожекторов вешают на стены или столбы и направляют на зону перед воротами, крыльцом или подъездом. Угол обзора в таких случаях варьируется в пределах 180-360 °, при превышении размеров двора дальности обнаружения сигнала, в схему вводится второй датчик.
  • Датчик для включения лампы освещения домофона размещают на потолке козырька или над крыльцом. Большая зона срабатывания в данном случае не требуется, сам датчик направляют над дверью или непосредственно на входную зону.
  • Датчик освещения прихожей подбирают исходя из числа входов. Для небольших прихожих с одной дверью лучше всего подходит угловой датчик, размещаемый напротив входа. При необходимости включения света в помещениях с 2-3 дверьми стоит купить потолочный встроенный светильник с углом обзора в 360 °. Также размещение на потолке считается оптимальным при освещении любых общих коридоров с несколькими дверьми, лестничных маршей и просторных холлов.
  • В коридорах с длиной более 10 м (стандартная зона охвата бытовых моделей) устанавливается два датчика, равноудаленных друг от друга.
  • При необходимости включения света в гардеробной, кладовой или над кухонной зоной стоит использовать бюджетный ИК-датчик, срабатывающий после открытия дверей или при движении руки под шкафами. В многолучевом барьере, в отличие от прихожих и коридоров, в данном случае нет необходимости, но зона датчика не должна перекрываться одеждой, мебелью, подвесными системами хранения или другими предметами.

Нюанс: мнение, что потолочные датчики всегда лучше справляются с поставленной задачей внутри помещений ошибочно, их эффективность напрямую зависит от высоты стен. В помещениях со стенами ниже 3 м их зона охвата существенно уменьшается, и оптимальное место установки подбирается дольше, опытным путем. Размещенный в углу и незакрытый другими предметами датчик для таких помещений подходит лучше.

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

  • фотоэлектрические (световые, оптические);
  • инфракрасные (невидимый для человека спектр светового излучения);
  • ультразвуковые;
  • микроволновые;
  • томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.

Это интересно: Освещение в подвале жилого дома и гаража своими руками: разбираем основательно
